Nalaganje 2D načrtov in IFC datotek

V tem članku je razloženo, kako v Dalux naložiti IFC datoteke modela in 2D načrte, ter kako načrte preslikati na 3D model.

Videoposnetek

Nalaganje IFC datotek 3D modela

Za nalaganje IFC datotek v Dalux pojdite na

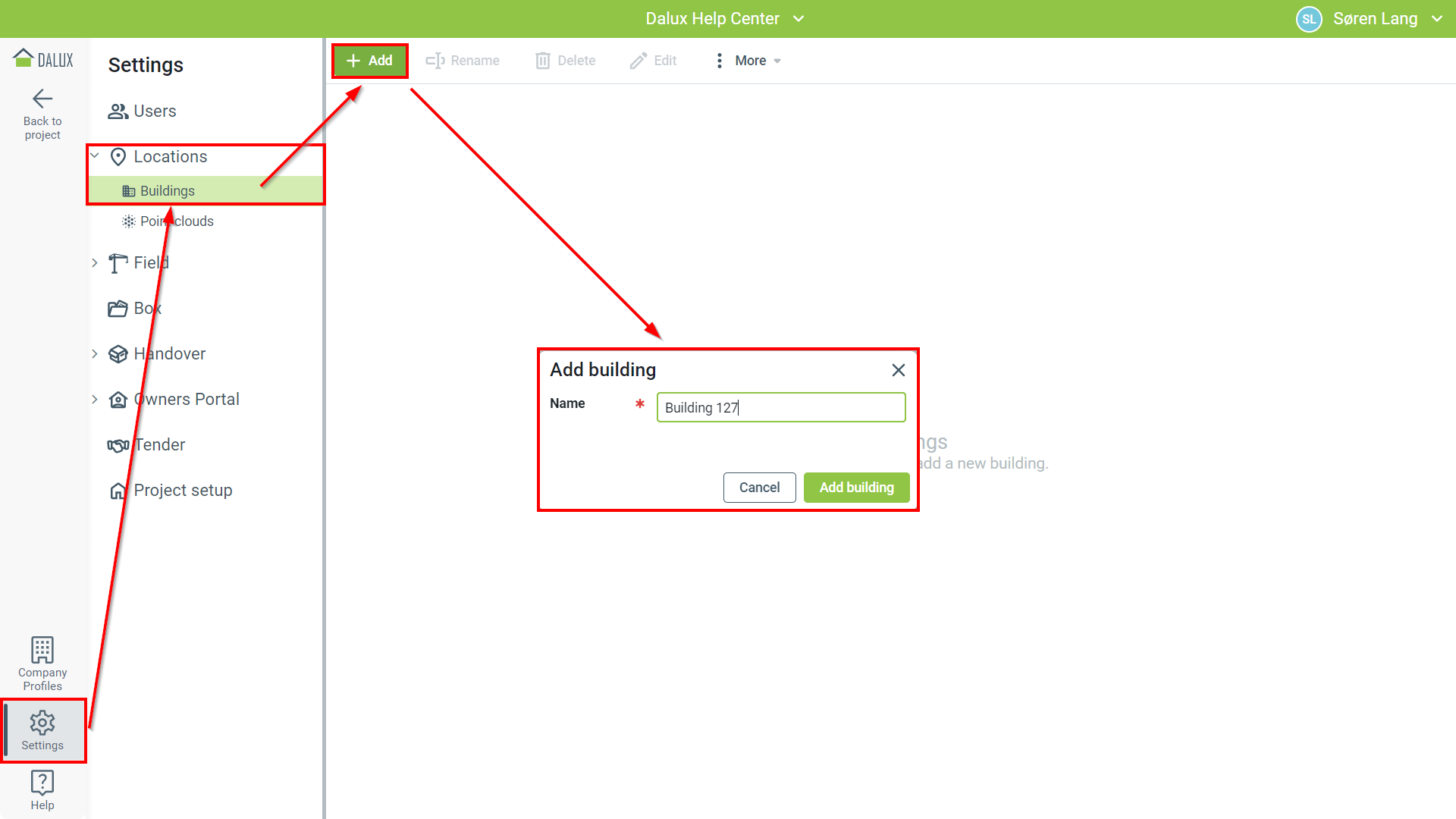

Nastavitve  Lokacije Stavbe Dodaj Vnesite ime stavbe 'Dodaj stavbo':

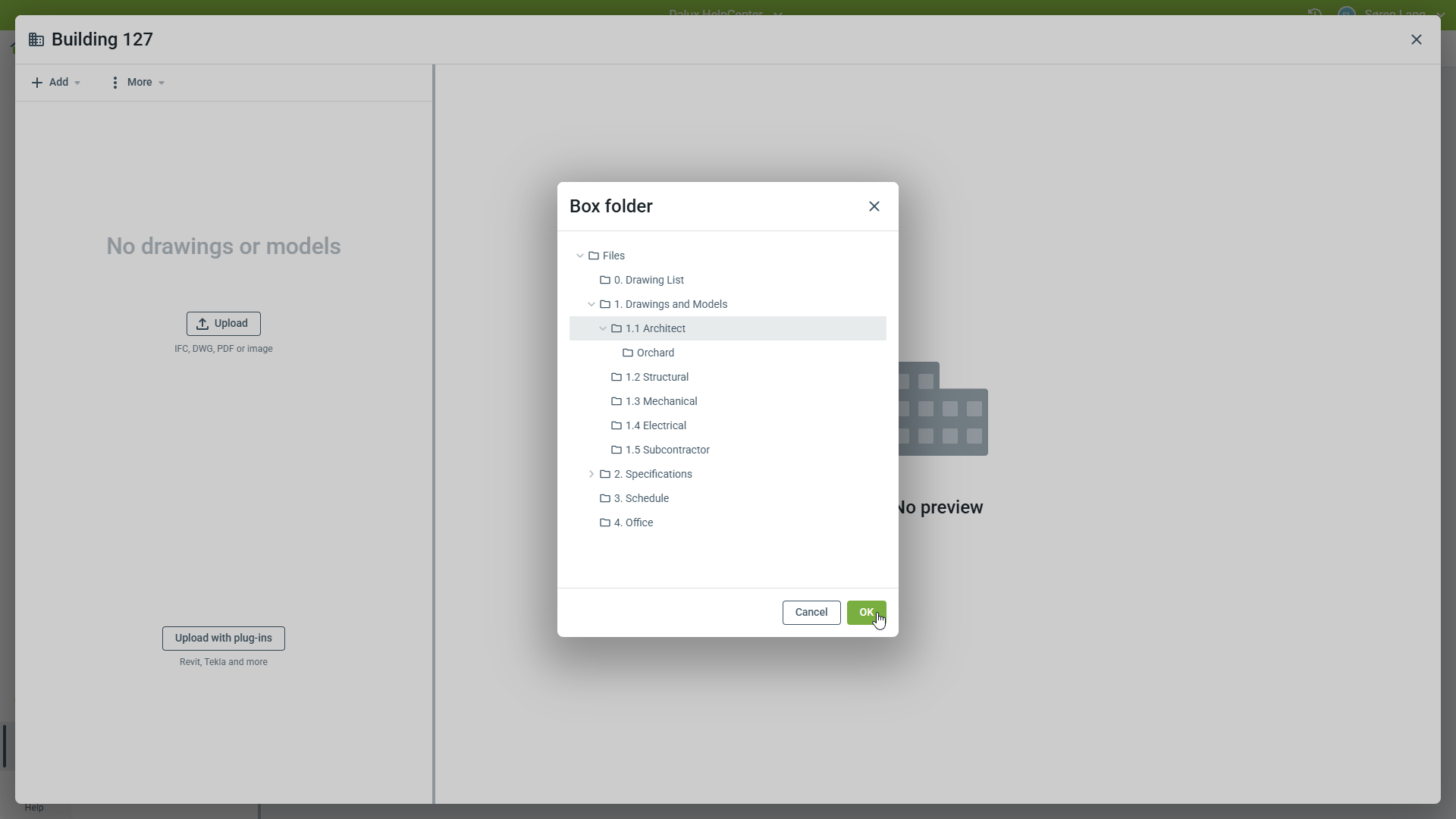

Nato kliknite gumb 'Naloži' in poiščite datoteke, ki jih želite naložiti. Če imate na voljo Box ter strukturo map, boste pozvani, da izberete, v katero mapo naj se naložijo datoteke. To je mogoče spremeniti tudi kasneje.

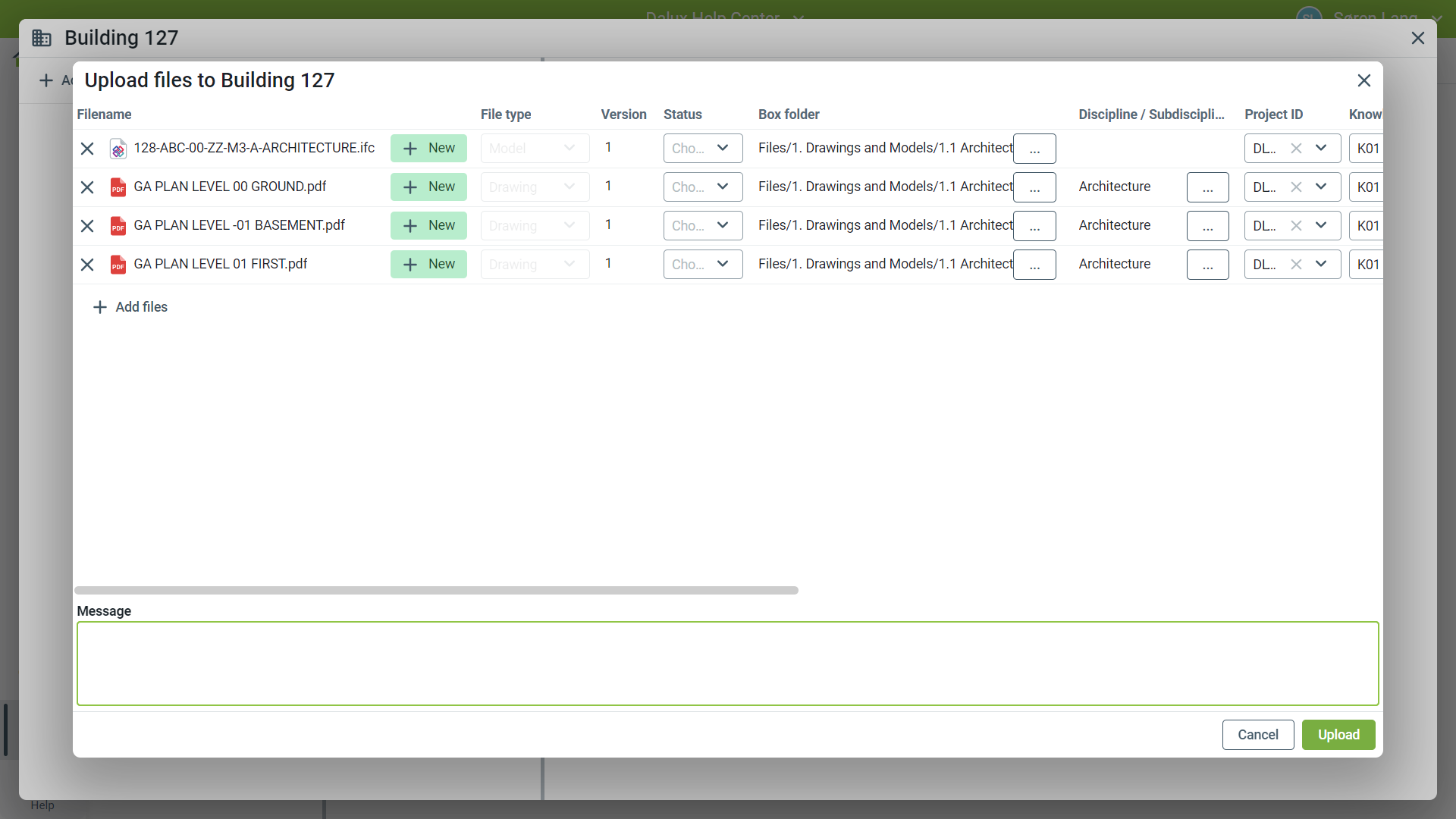

Glede na vaše nastavitve projekta imate različne možnosti nalaganja. Določite lahko discipline, dodajte metapodatke in nastavite stanje datoteke. Ko ste končali, kliknite na 'Naloži', da naložite in obdelate datoteke.

Prikaži mrežne črte

Če model vključuje mrežne črte, jih lahko prikažete na samodejnih risbah ter pri ustvarjanju 2D-rezov vaših modelov.

V nastavitvah stavbe izberite datoteko, ki vsebuje mrežne črte, ki jih želite prikazati.

Pojdi na:

Nastavitve LokacijeStavbe

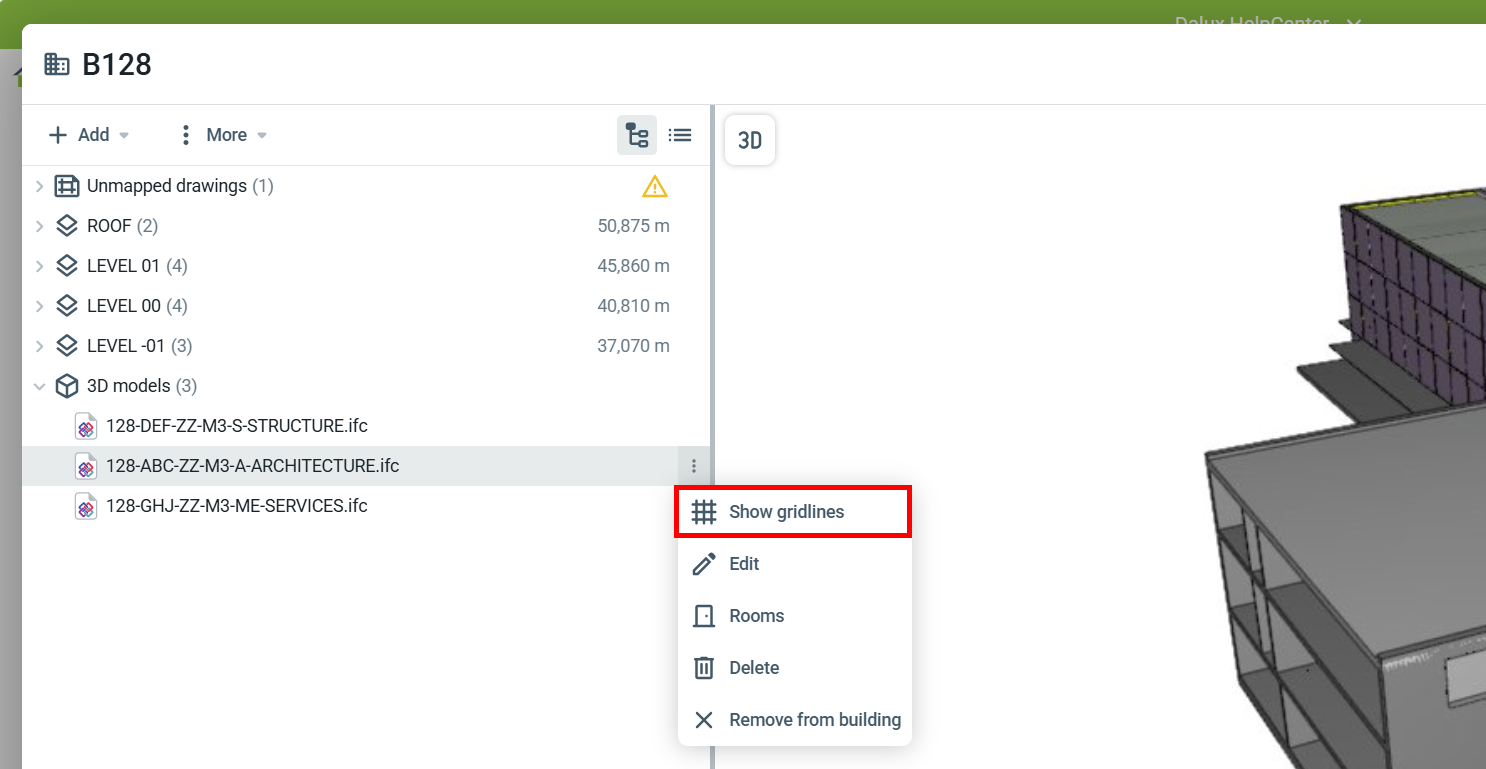

in izberite, katera datoteka modela naj se uporablja za prikaz mrežnih črt s klikom na Prikaži mrežne črte.

Stavba bo ponovno obdelana, da bodo mreže vidne.

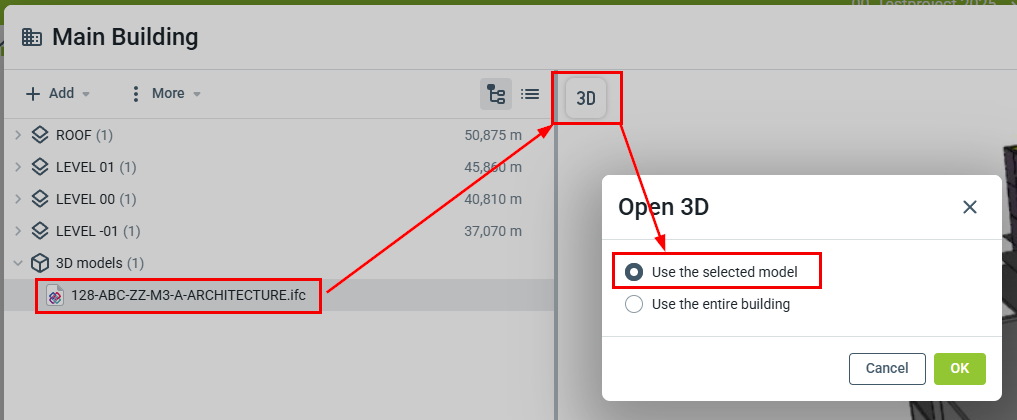

Da bi preverili, če model vsebuje mrežo:

Izberite model'Uporabi izbrani model''V redu'

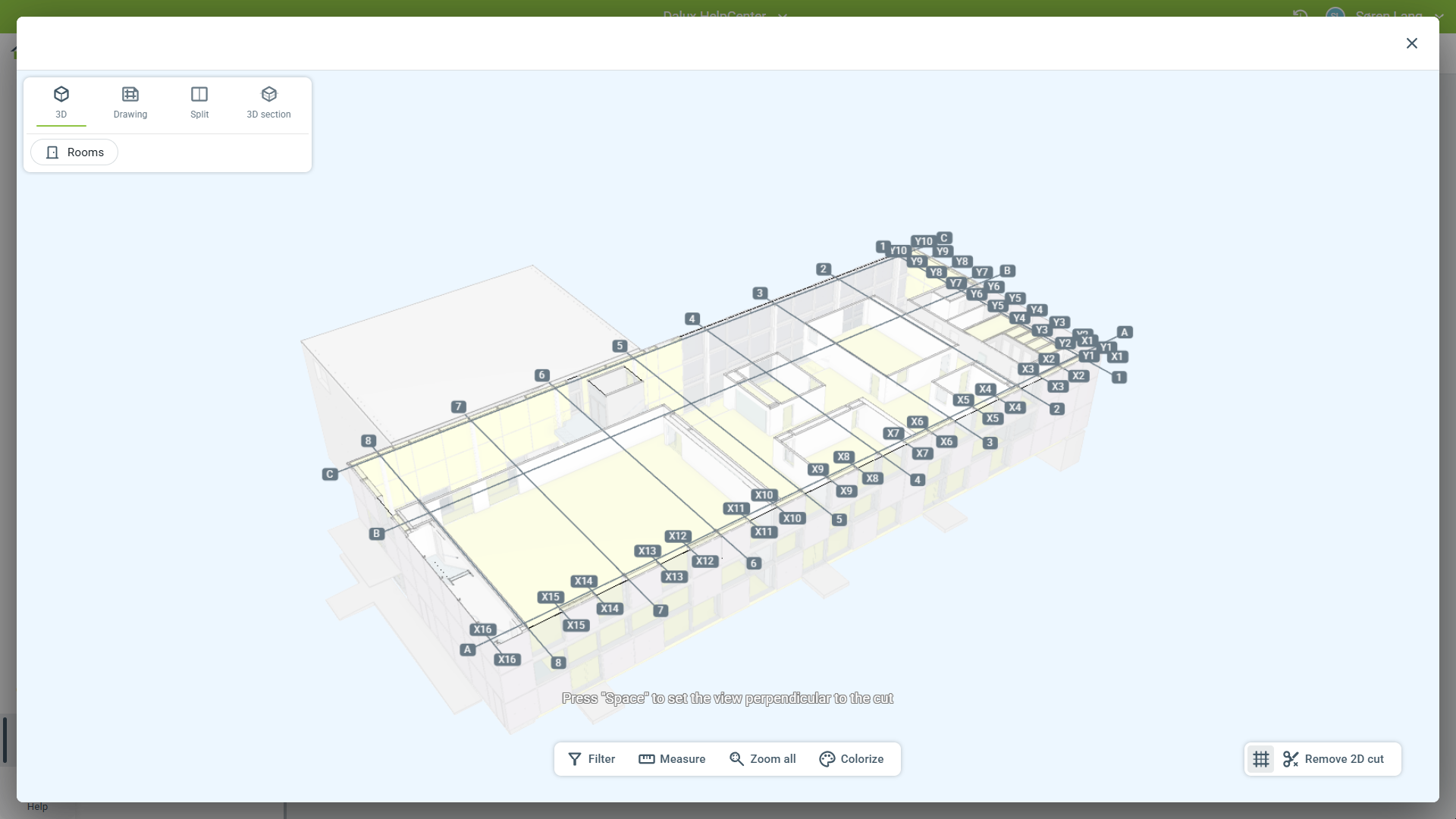

Če model vsebuje mrežne črte, se te prikažejo, ko delate 2D-rez.

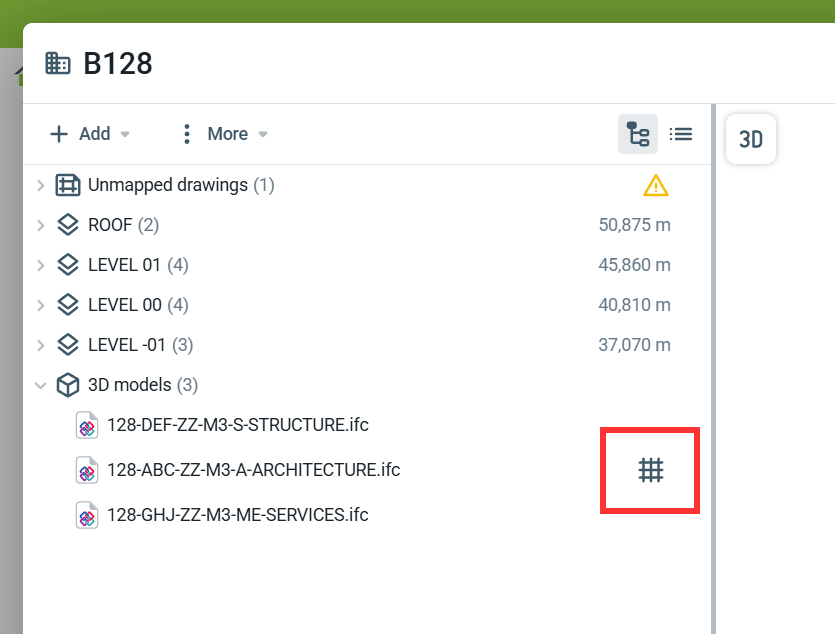

Model, ki se uporablja za prikaz mrežnih črt, je v vaših nastavitvah označen z . Možno jih je prikazati na 2D-rezih ter na samodejnih risbah.

Dodajanje nivojev v stavbo

Ko je IFC datoteka naložena, lahko stavbi začnete dodajati nivoje.

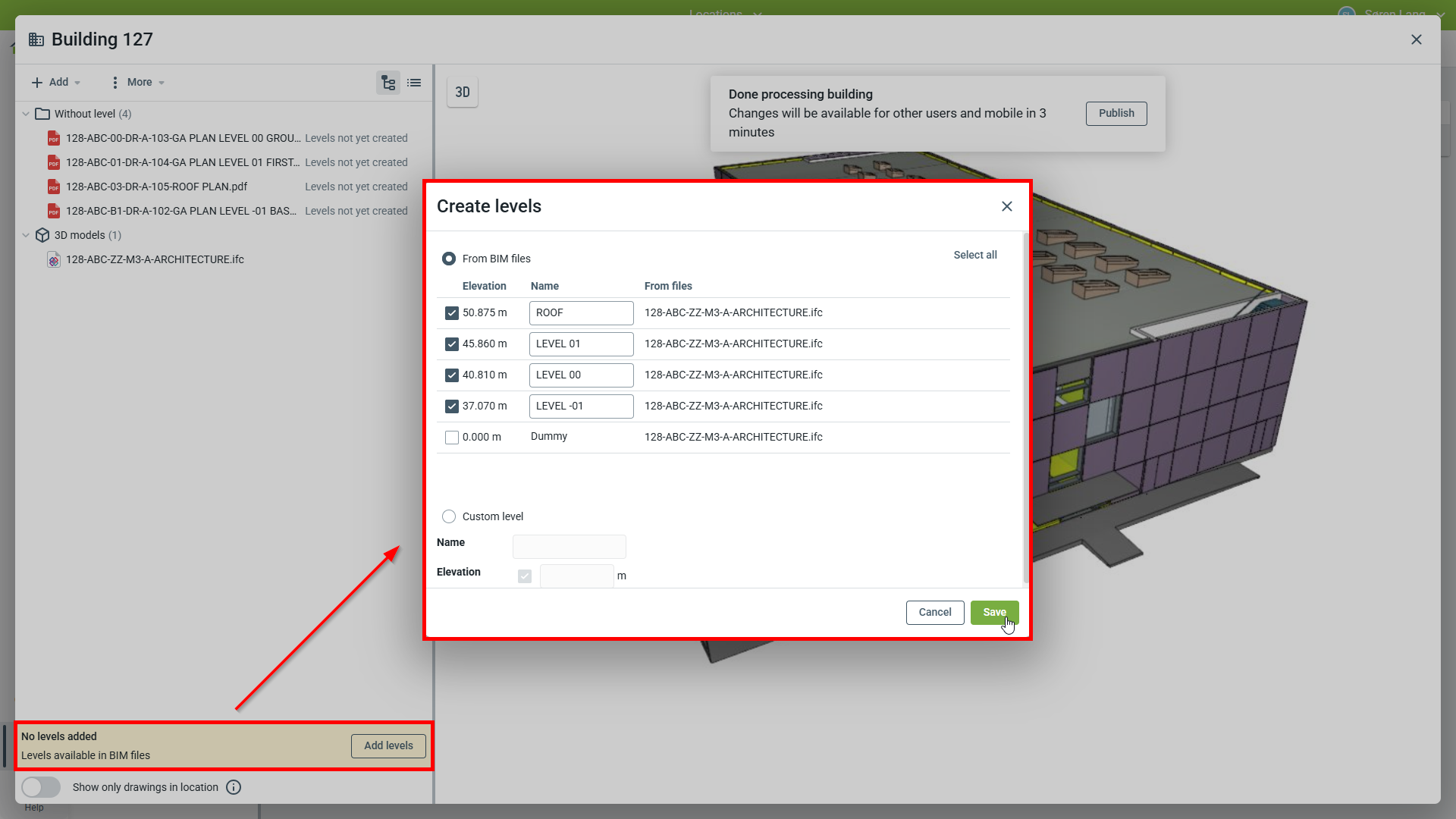

Ali kliknite Dodaj Etažaali 'Dodaj etaže' v rumenem pasu.

Pri dodajanju nivojev lahko:

1. Ustvarite nivoje direktno iz modela, saj lahko Dalux bere nivoje neposredno iz modela ali
2. Dodate svoje uporabniško definirane nivoje

Priporočljivo je uporabiti etaže BIM modela. Pri tem ne morete spremeniti višine v Daluxu

Dodani nivoji bodo prikazani na levi strani okna. Privzeto bo Dalux uporabil samodejni rez etaže iz BIM modela.

Če ste naložili tudi načrte v stavbo, jih lahko povežete z etažami.

Dodeljevanje in preslikava 2D načrtov na nivoje

Z etažami, dodanimi modelu, lahko zdaj povežete načrte, naložene v stavbo.

Če še niste naložili načrtov v stavbo, to lahko storite z:

Dodaj Iz vašega računalnika/Iz Boxa.

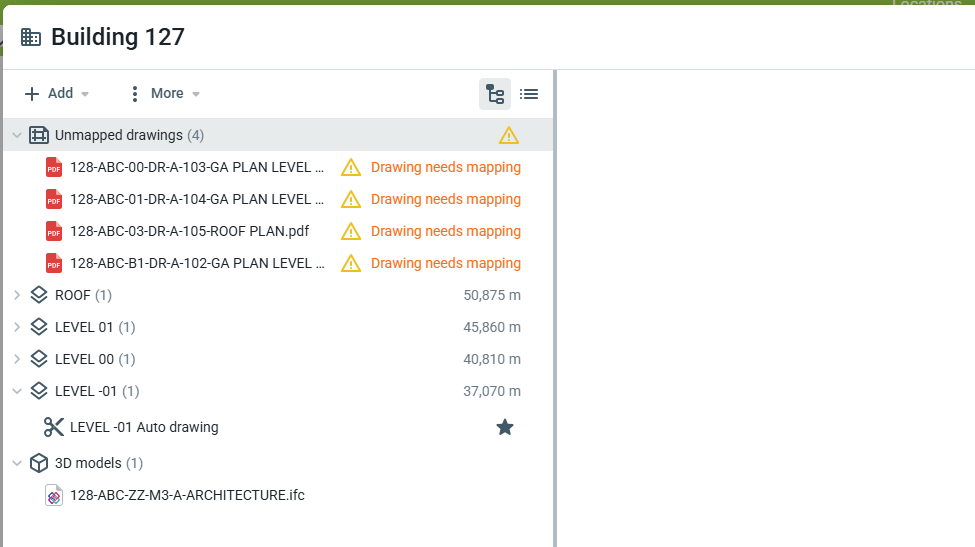

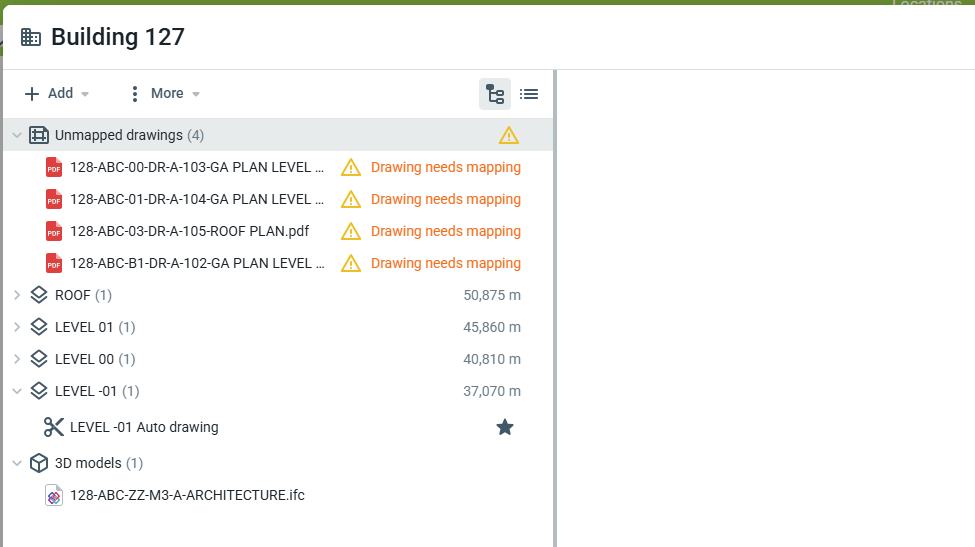

Vaši načrti bodo na ta način naloženi v Dalux, vendar jih je treba za pravilno uporabo preslikati še na nivoje stavbe. Nepreslikane načrte lahko najdete v njihovi lastni mapi "Nepreslikani načrti":

Preslikava načrtov na nivoje

Ko so načrti naloženi v Dalux, jih povežite v ustrezne nivoje. Imate dve možnosti:

1. "Drag & drop" načrtov v ustrezne nivoje

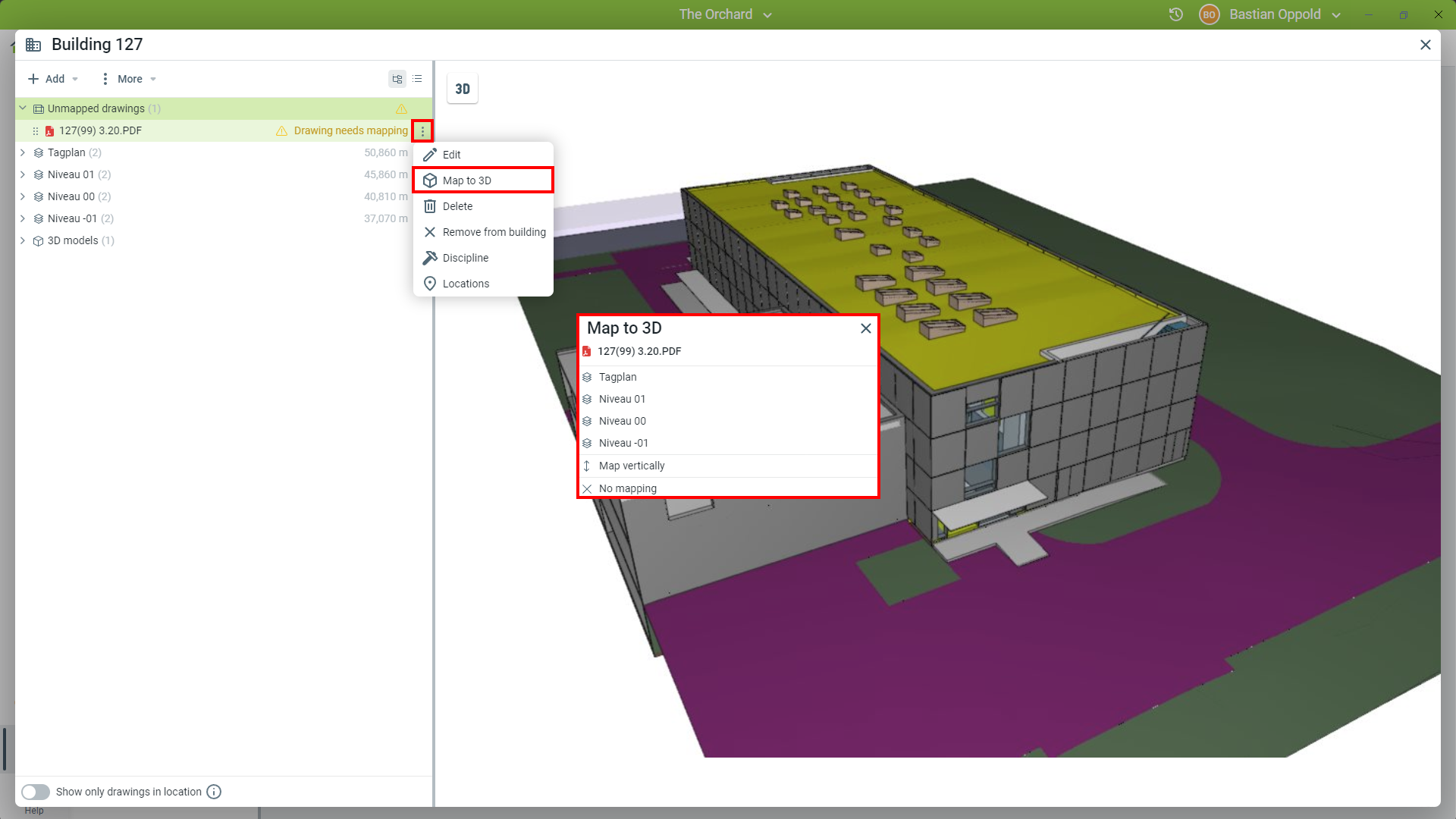

2. Kliknite na desni strani nepreslikanega načrta Preslikaj v 3D

Odprlo se bo novo pojavno okno, v katerem se odločite v kateri nivo želite načrt preslikati.

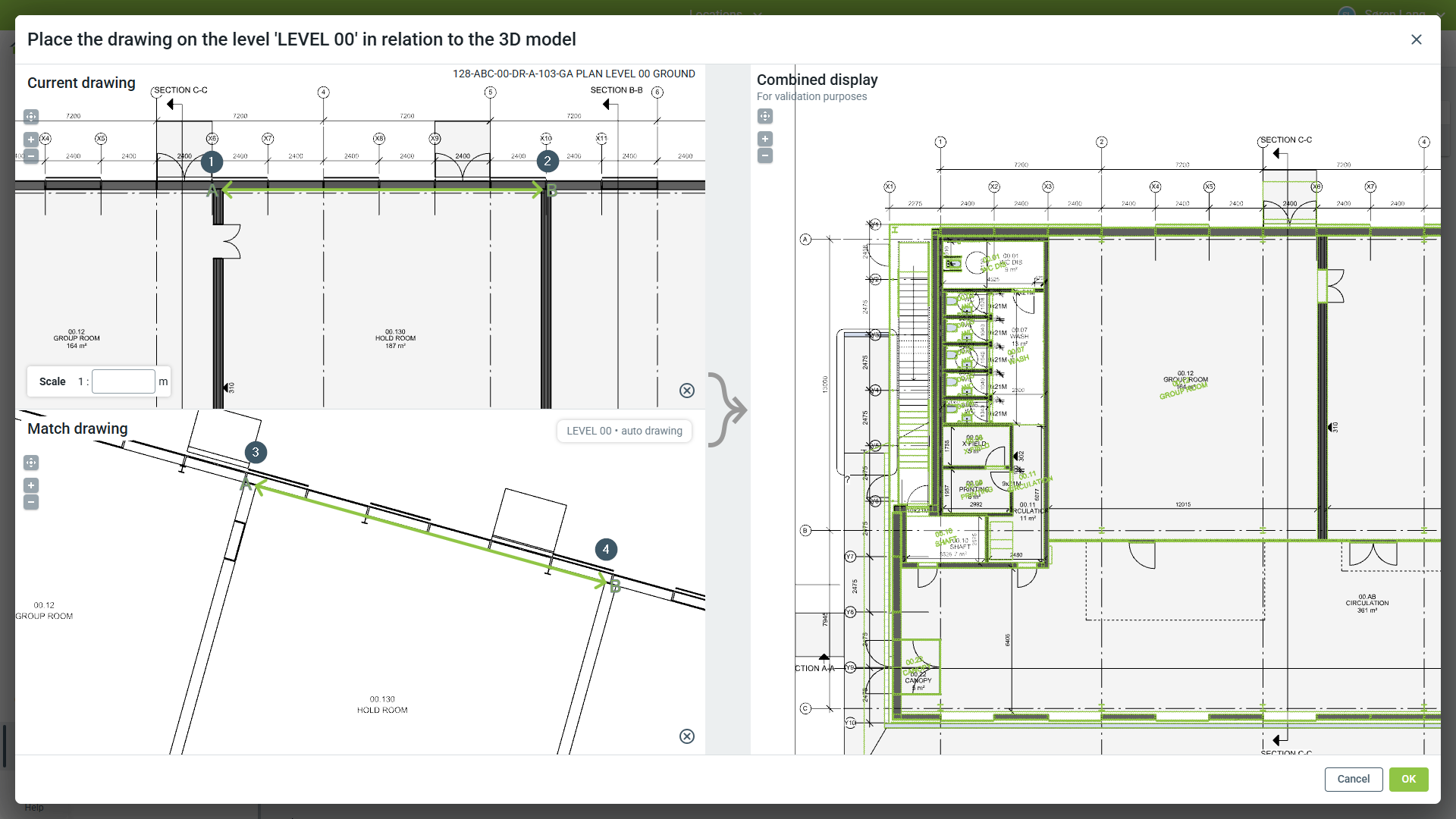

Če imate na projektu 3D model, morate za preslikavo načrta izbrati referenčni točki A in B na načrtu in nato izbrati isti točki A in B še na samodejno ustvarjenem tlorisu na višini kreiranega nivoja, tako da se ujemajo.

Kombiniran prikaz na desni strani okna prikazuje, kako natančne so trenutne referenčne točke.

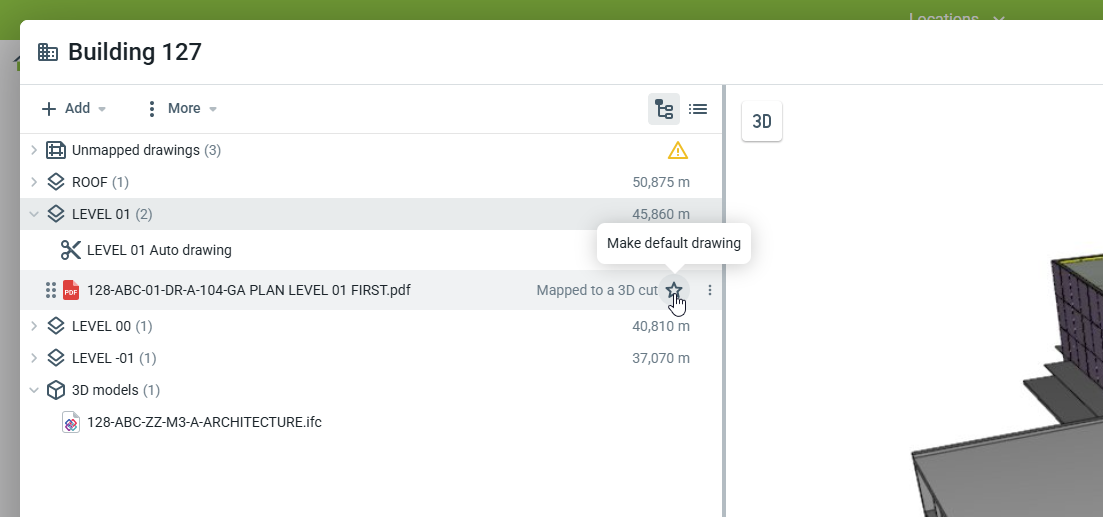

Kot je prikazano na koncu kratkega posnetka zgoraj, lahko na novo preslikani načrt nastavite kot privzeti za prikaz v Lokacijah. To pomeni, da se ob kliku na "Prikaži" ob nivoju v Lokacijah privzeto prikaže ta načrt.

Preslikava načrtov v navpični smeri

Dalux vam omogoča tudi dodajanje stranskih prerezov ali pogledov v vaš model. Podobno kot pri preslikavi načrtov na nivo, izberite načrt in kliknite na

na desni strani načrta  Preslikaj v 3D 'Navpična preslikava'

Navpična preslikava obsega tri korake:

1. Umestite načrt v pravilno orientacijo
2. Povežite načrt z modelom in merilom
3. Prilagodite (po potrebi)

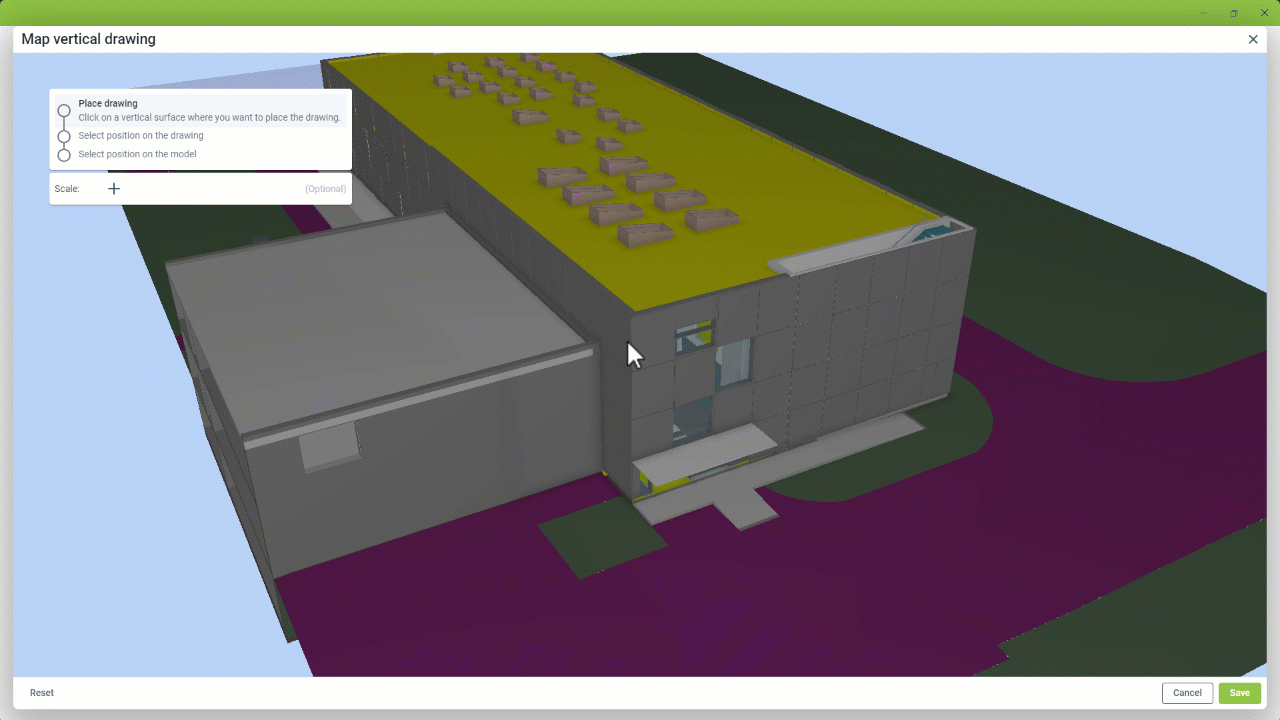

Najprej izberite navpično površino z orientacijo v katero želite preslikati načrt. Ko ste zadovoljni s pozicijo, Izberite Umesti načrt.

Povežite načrt z modelom tako, da izberete:

• 2 referenčni točk na načrtu in 2 referenčni točk v modelu, ali
• 1 referenčno točko na načrtu in modelu, če ste vnesli faktor merila.

Za prilagoditev položaja načrta lahko uporabite , pri čemer ohranite orientacijo in merilo. Tako lahko prerez postavite točno na položaj, kjer je bil ustvarjen.
