Kako uporabljati zemljevide v InfraField projektih v namizni aplikaciji

V tem članku je razloženo, kako v Daluxovi namizni aplikaciji za računalnike navigirati po zemljevidu v modulu Lokacije.

Obravnava funkcije območij, objektov, slojev zemljevida, GIS-podatkov, datotek poravnav, con, ortofotografij in risb, ki se najpogosteje uporabljajo v projektih InfraField.

Pregled zemljevida

Pojdite na Lokacije Zemljevid, da dostopate do pogleda projekta na zemljevidu.

Ključne komponente vključujejo:

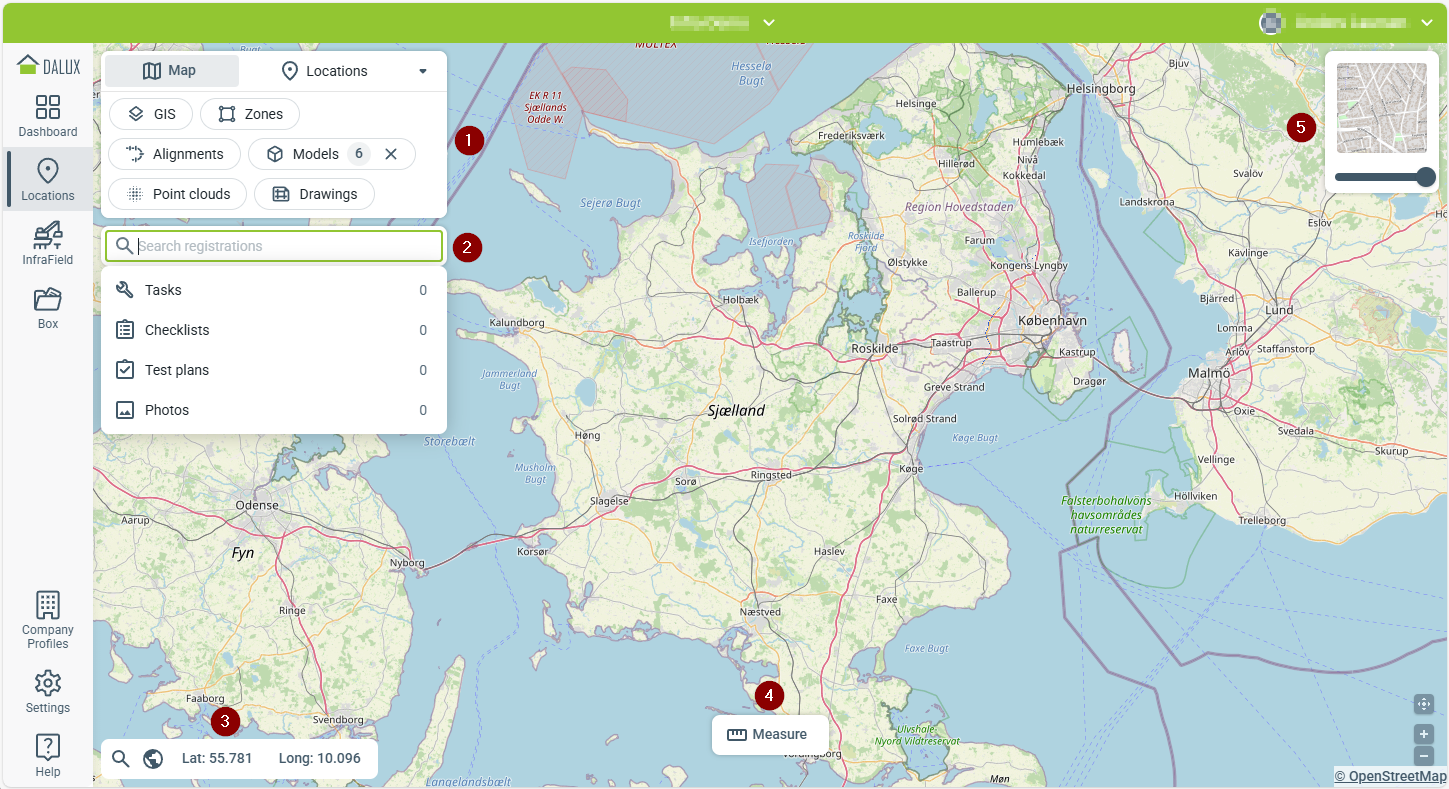

1. Meni zemljevida: Meni zemljevida je glavno orodje za spreminjanje pogledov in filtriranje podatkov. Omogoča preklapljanje med pogledi zemljevida in območja/stavbe ter nadzor nad tem, kateri nabori podatkov so prikazani na zemljevidu. Številka v krogu poleg imena označuje, koliko elementov iz filtra je izbranih in prikazanih na zemljevidu, in lahko kliknete , da odstranite vse izbire iz nabora podatkov.
2. Iskalna vrstica: Poiščite opravila, kontrolne sezname in fotografije, za katere imate dovoljenje za ogled.
3. Koordinate kazalca:  Ko premikate kazalec po zemljevidu, se na označenem mestu prikazujejo njegove koordinate. S klikom na te koordinate lahko preklopite z lokalnih na globalne koordinate.
4. Orodna vrstica: Ko spreminjate poglede, so tukaj na voljo različna orodja. Z orodjem Merjenje lahko dodate linijske in površinske meritve v trenutni pogled.
5. Sloji zemljevida: Od tu lahko spremenite plast zemljevida. Kliknite trenutno izbrano plast, da si ogledate razpoložljive možnosti. Osnovne in satelitske plasti so vedno na voljo, prav tako vse plasti po meri, dodane v projekt. Ko je želen sloj zemljevida izbran, se s kazalcem pomaknite nad sloj zemljevida in z drsnikom prilagodite njegovo prosojnost.

2D podatki na zemljevidu

Ta razdelek opisuje, kako se lahko različne vrste podatkov na zemljevidu – kot so GIS-datoteke, poravnave, cone, načrti in ortofoto posnetki – prikažejo in uporabljajo v pogledu zemljevida.

GIS

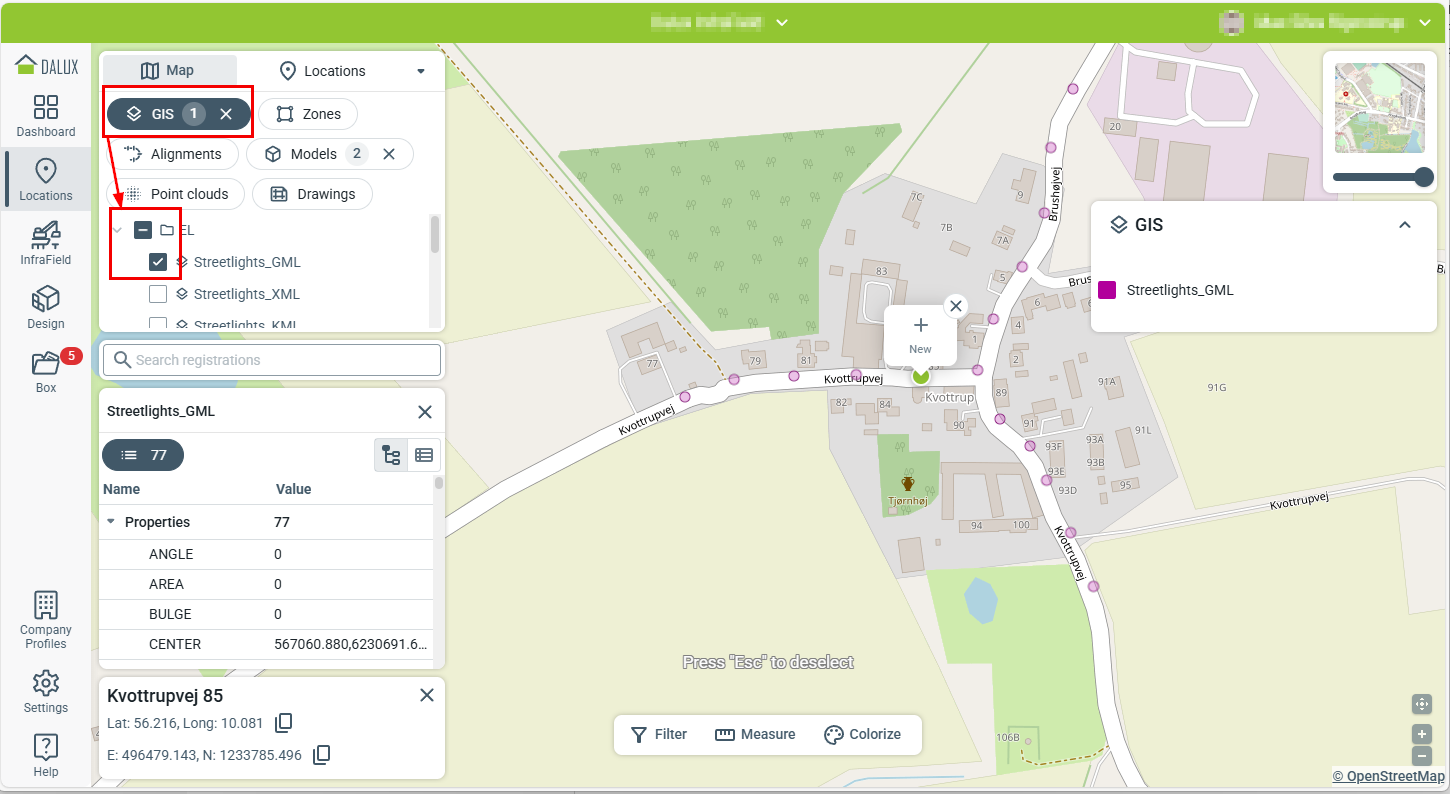

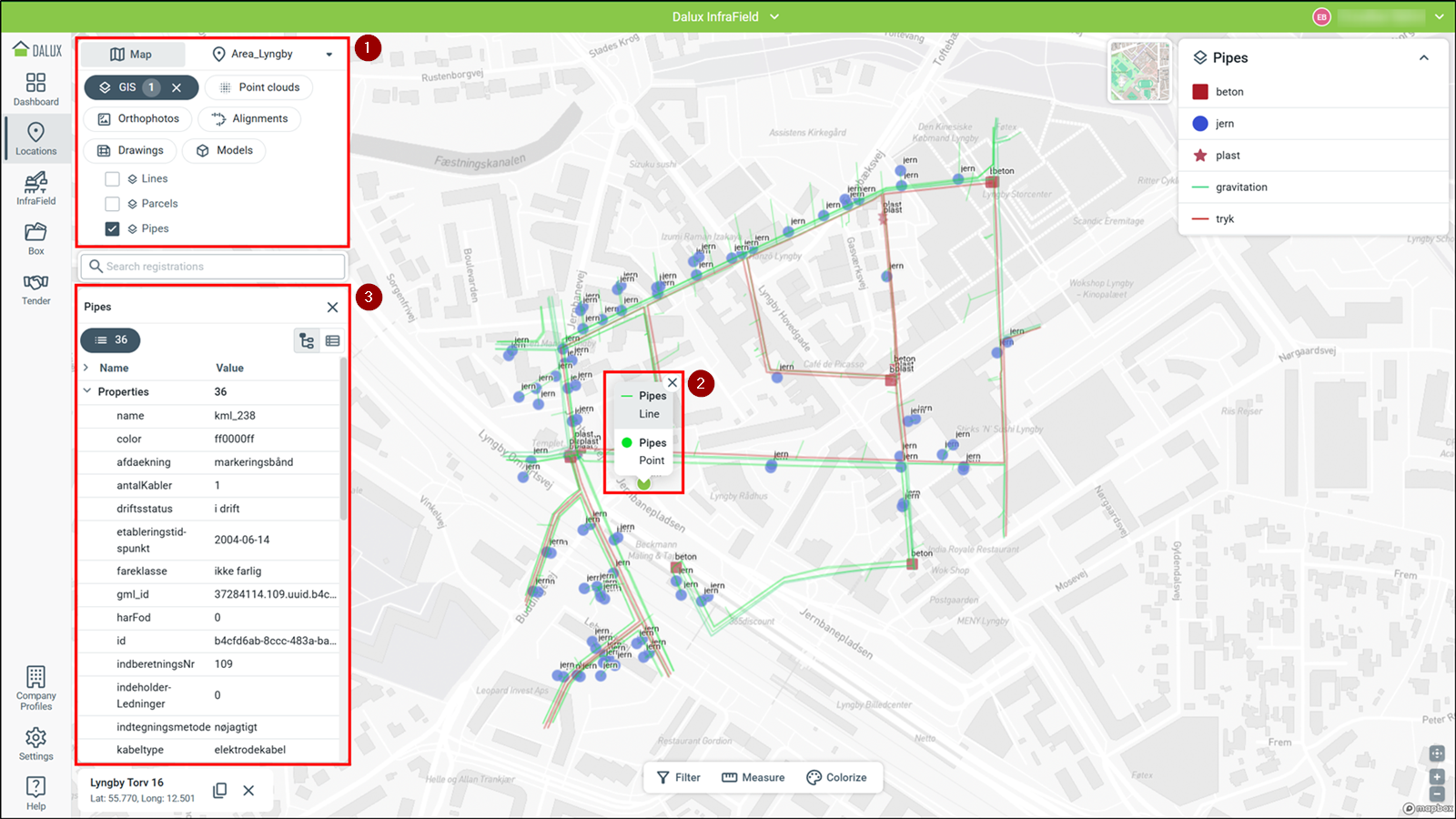

GIS (Geografski informacijski sistem) podatke je mogoče dodati v pogled zemljevida, komponente iz teh datotek pa izbrati za prikaz lastnosti (1). Izbrane GIS-datoteke se prikažejo kot plasti nad osnovnim zemljevidom, pogled zemljevida pa se približa skupnemu obsegu vseh izbranih datotek.

Če kliknete posamezno komponento na zemljevidu (2), se njene lastnosti prikažejo pod menijem zemljevida (3).

Osi

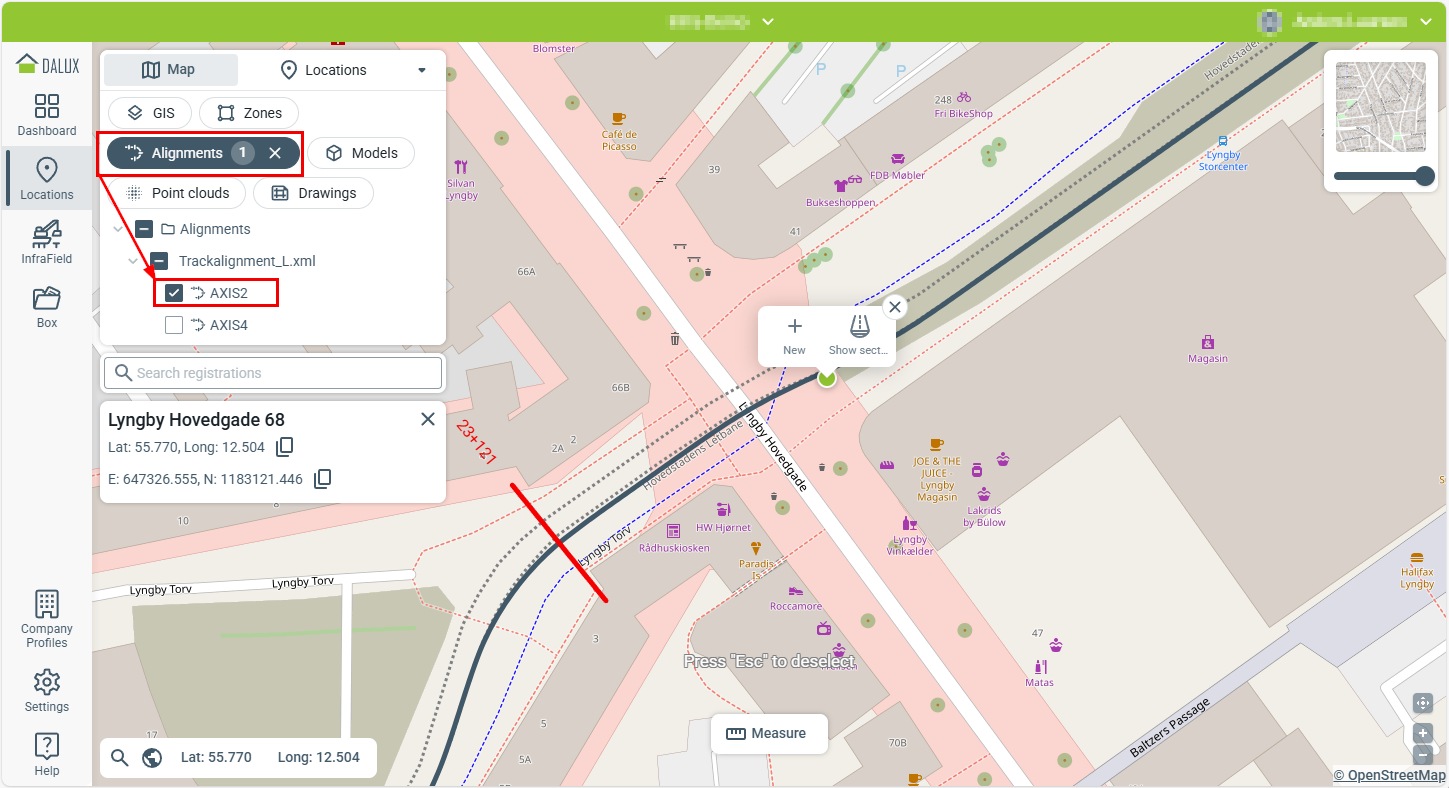

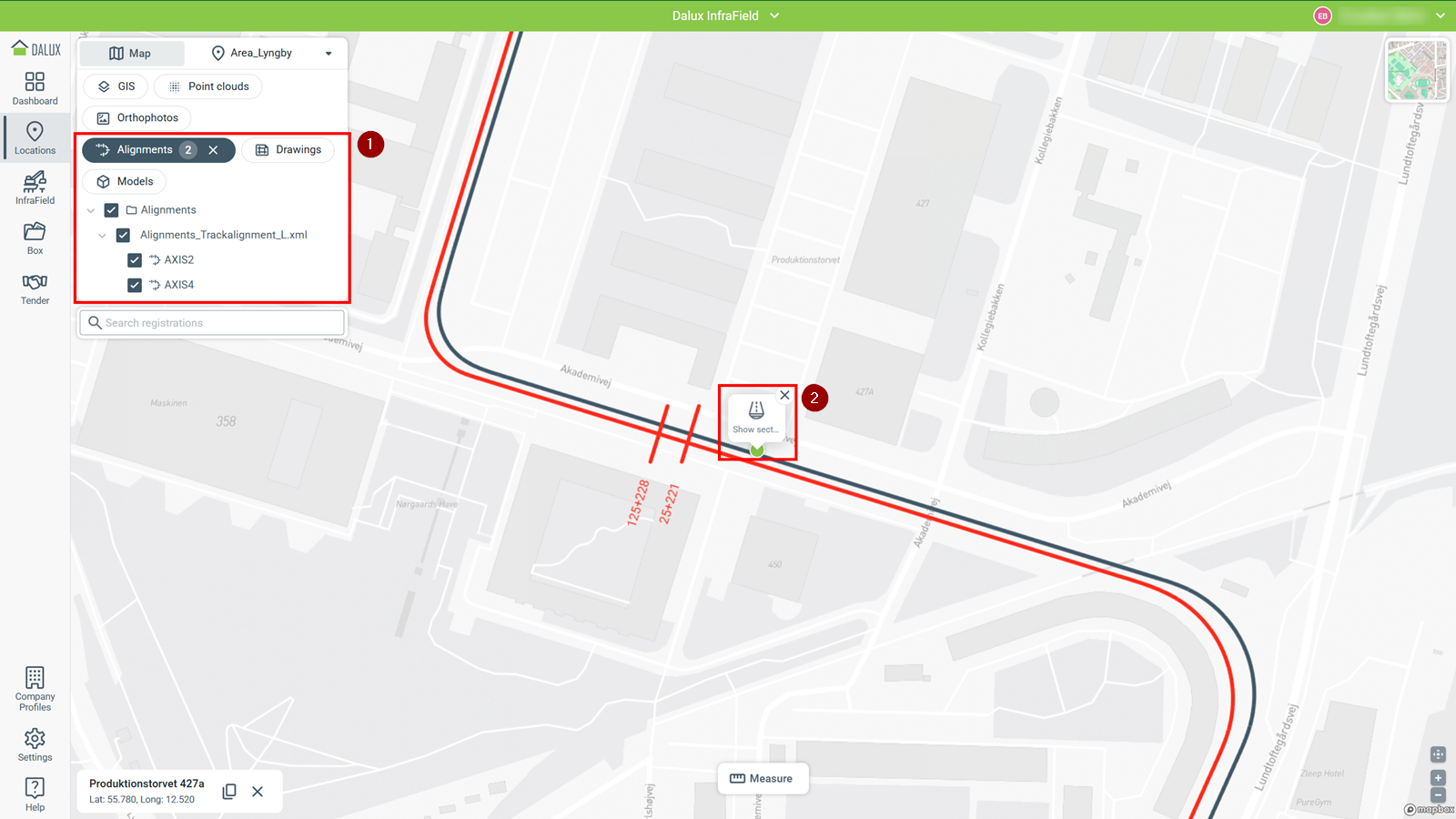

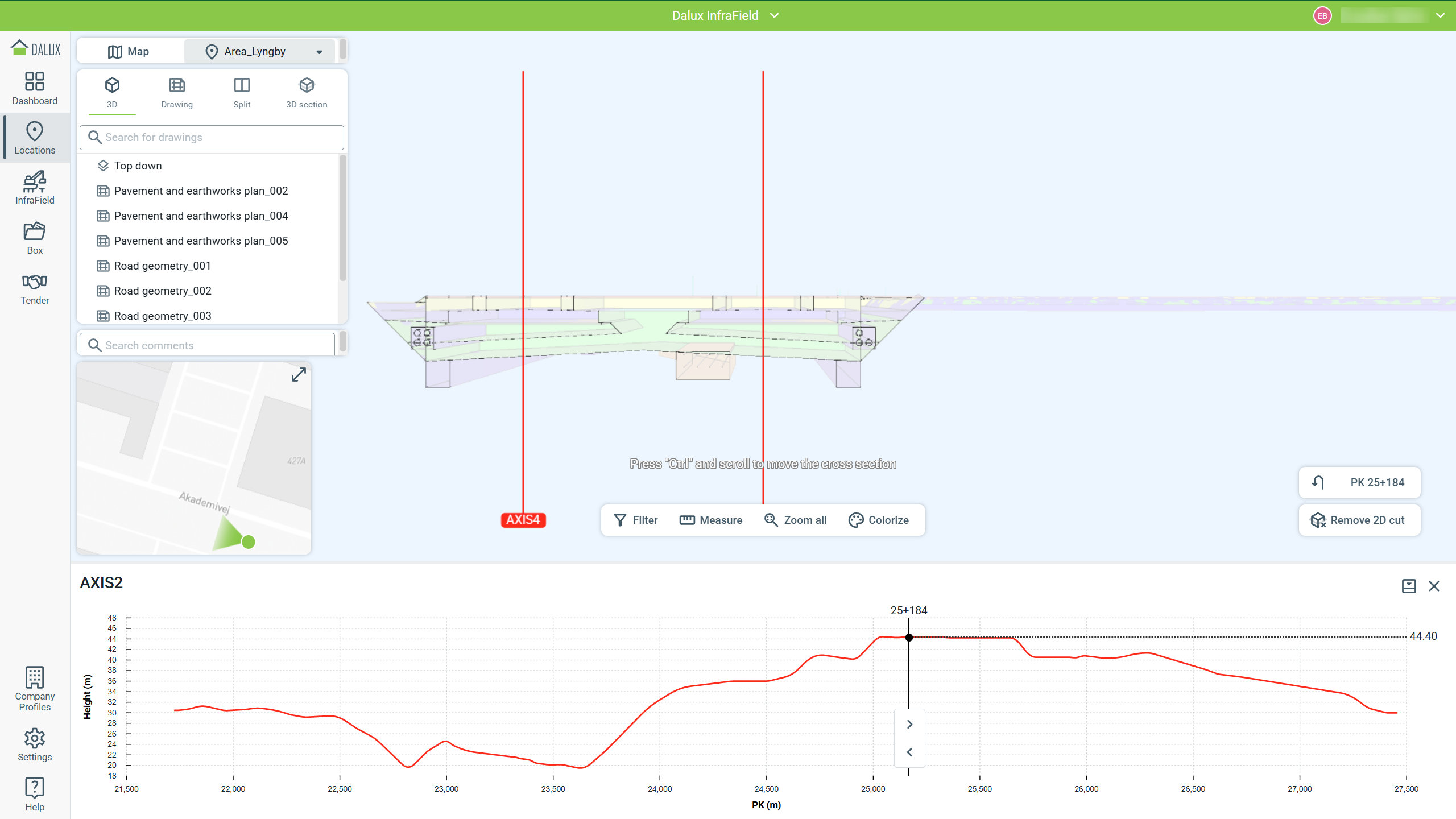

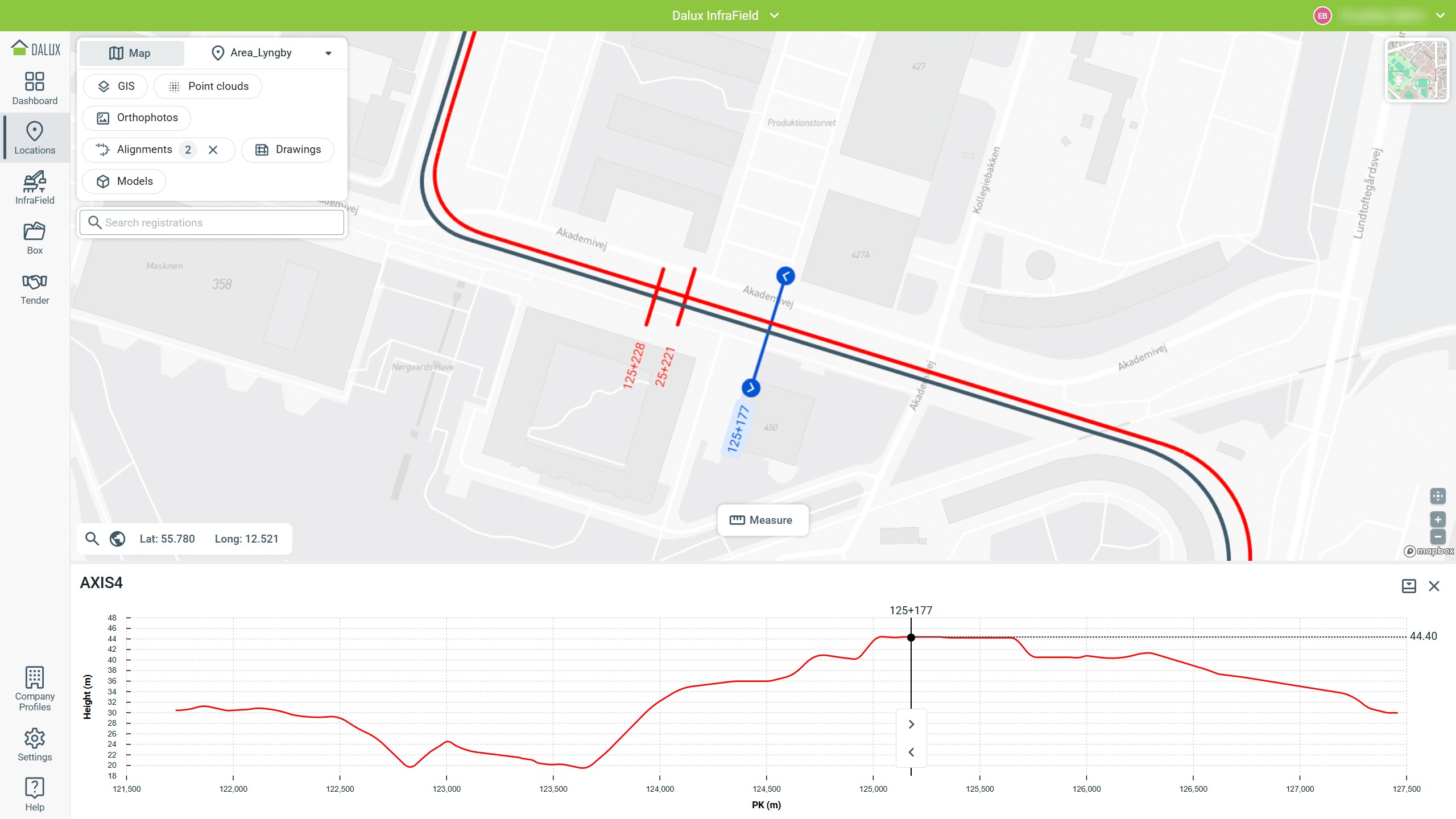

Vsaka datoteka poravnav vsebuje eno ali več poravnav (1), ki so na zemljevidu prikazane kot rdeče črte. Ko premaknete kazalec nad poravnavo, ta postane siva, in po izbiri točke lahko kliknete Prikaži prerez (2), da odprete pogled prereza.

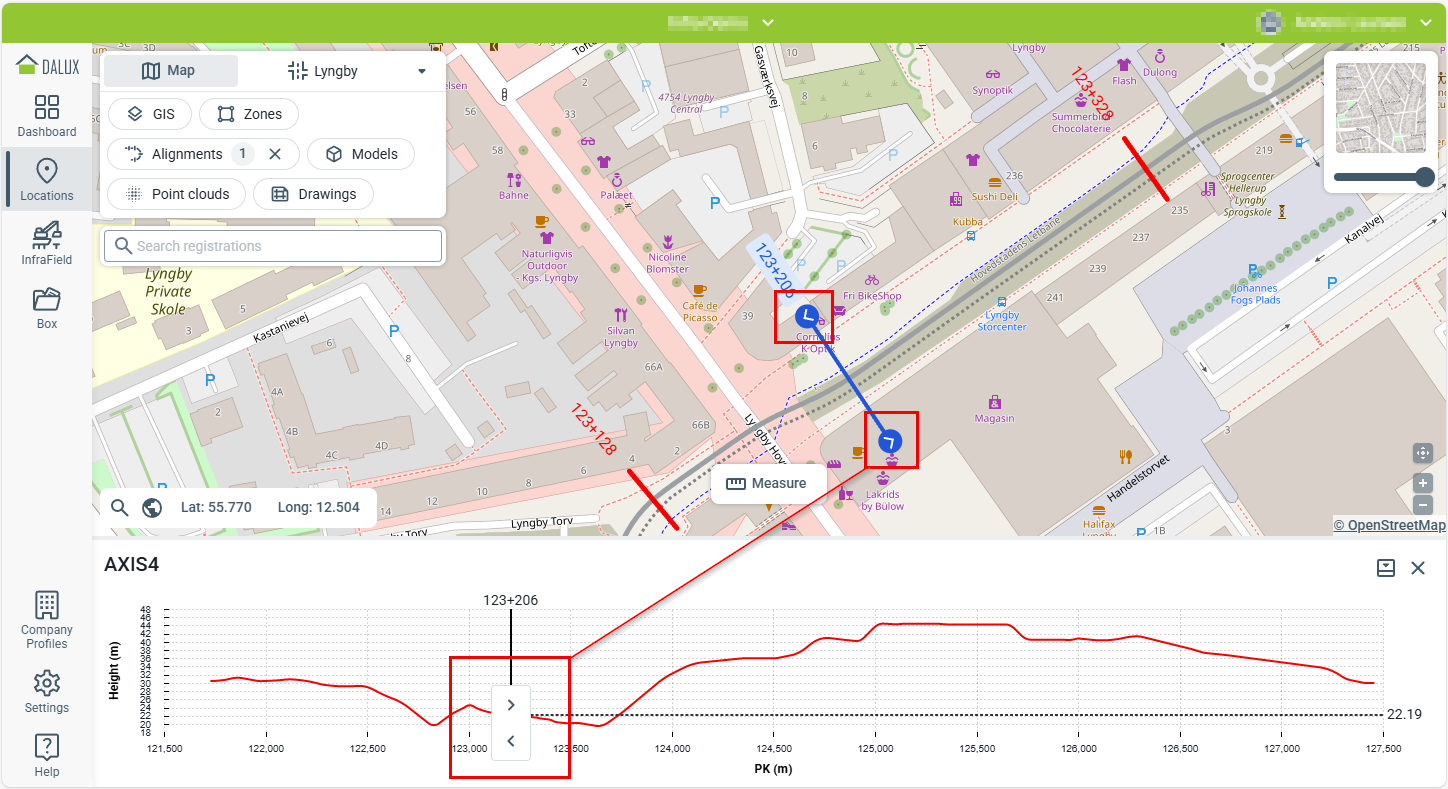

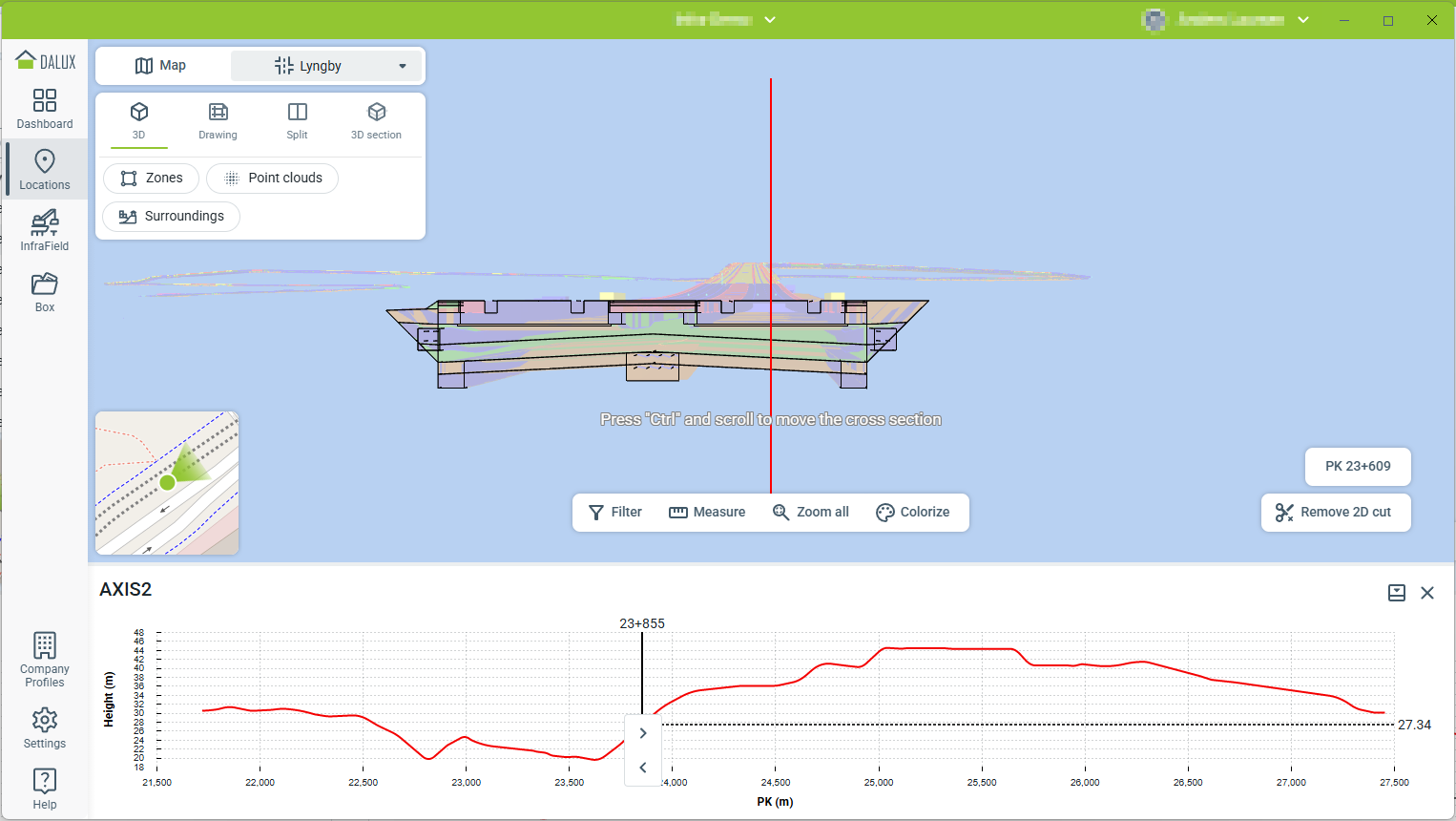

Graf pod zemljevidom prikazuje informacije o višinskih meritvah vzdolž poravnave.

Območje prikaza grafa lahko prilagodite s povlečenjem sive delilne črte. Z miškinim koleščkom lahko tudi povečate ali pomanjšate na x-osi, ko se pomikate nad grafom.

Kliknite puščici za naprej ali nazaj na zemljevidu ali grafu, da se premaknete na prečni prerez tega območja v 3D pregledovalniku.

Premikajte se vzdolž poravnave s kombinacijo tipke Ctrl + miškino kolesce ali z vnosom stacionaže (PK) na desni strani.

Za vrnitev v pogled zemljevida kliknite Zemljevid.

Cone

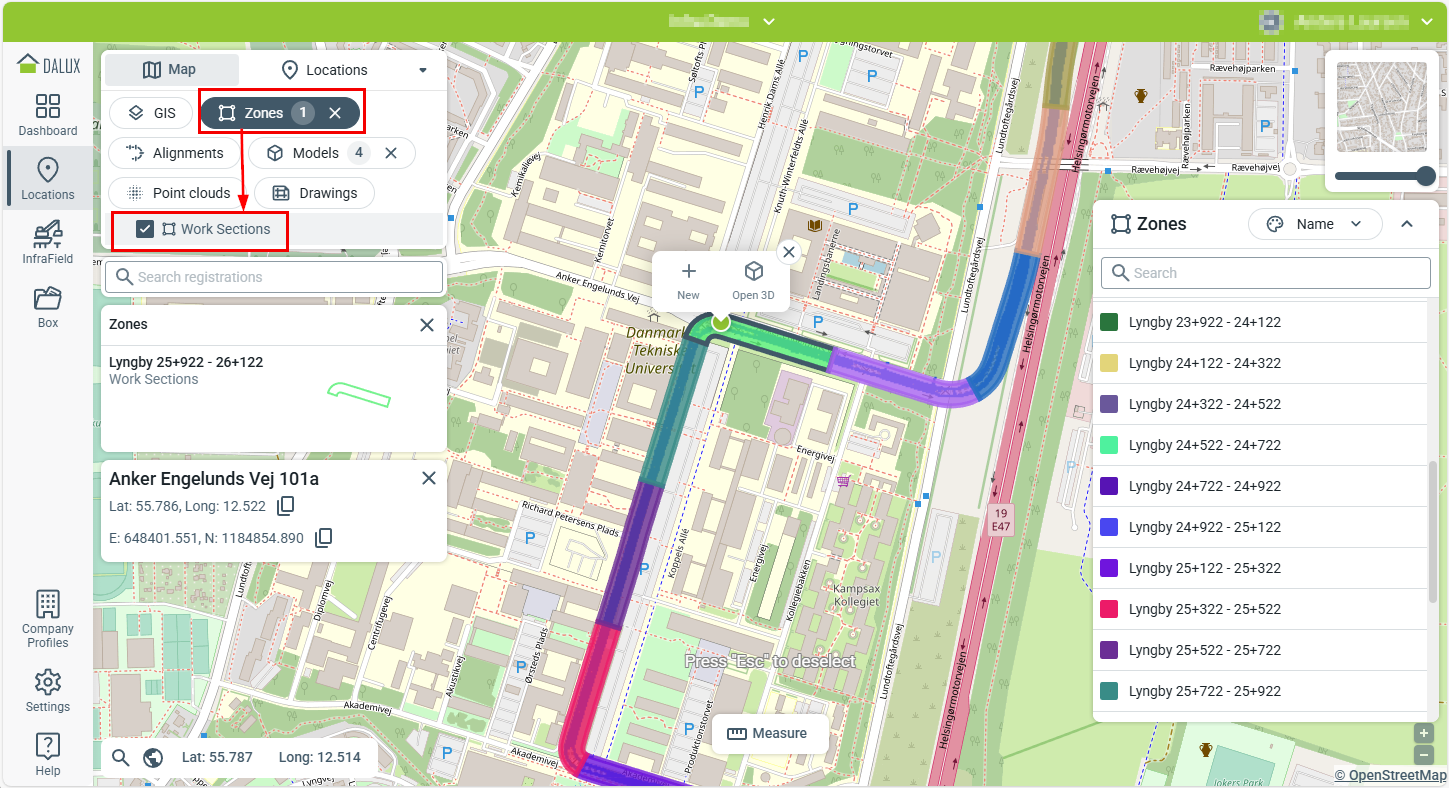

Za izbiro ene ali več plasti cone pojdite na filter Cone.

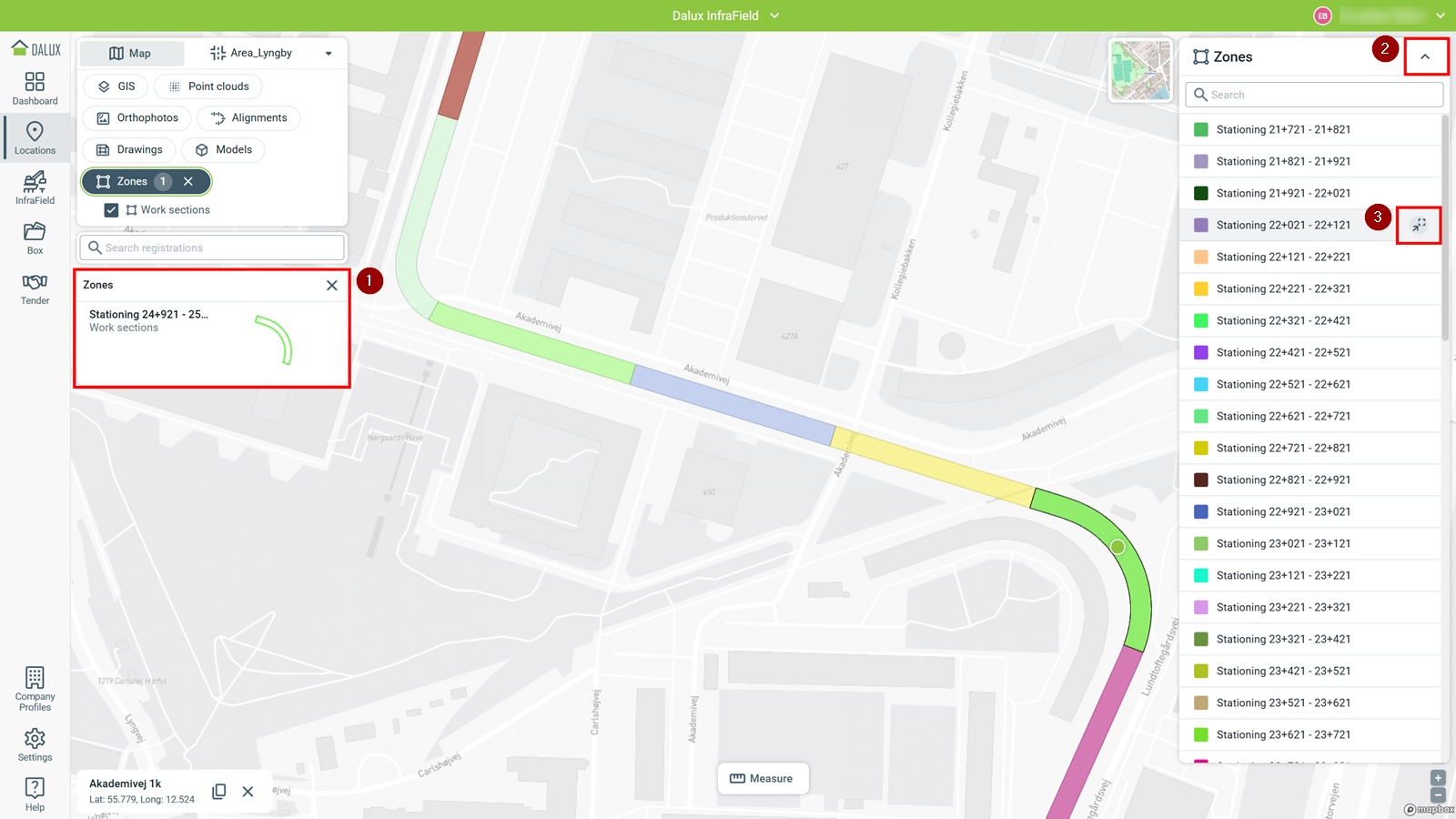

Za ogled informacij in registracij, pripetih k coni, kot so opravila in kontrolni seznami, kliknite cono na zemljevidu ali v seznamu. Nato izberite sličico na levi (1), da jo odprete.

Skrijte legendo z (2), če vam ovira pogled, ali uporabite (3) v pogledu seznama, da povečate cono.

Načrti

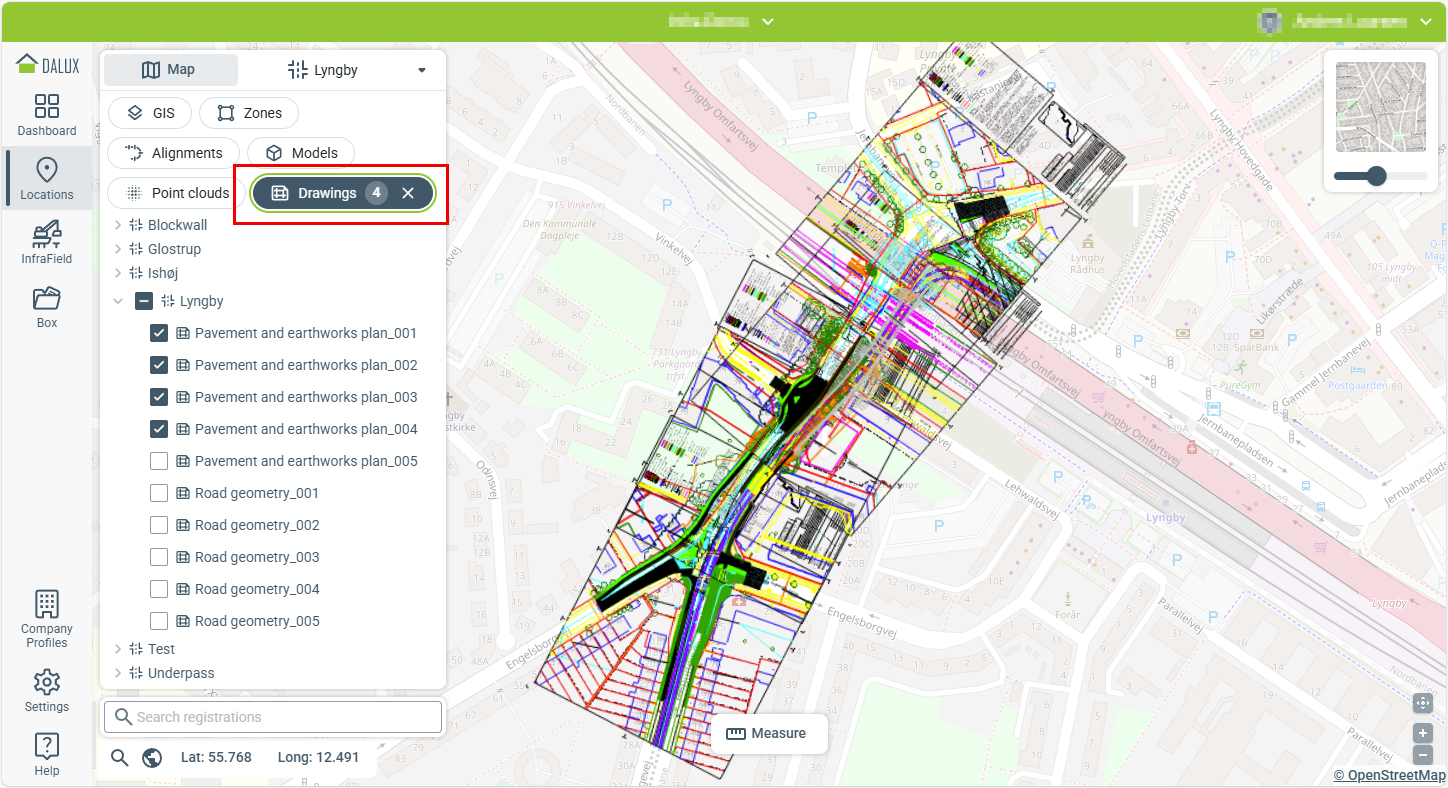

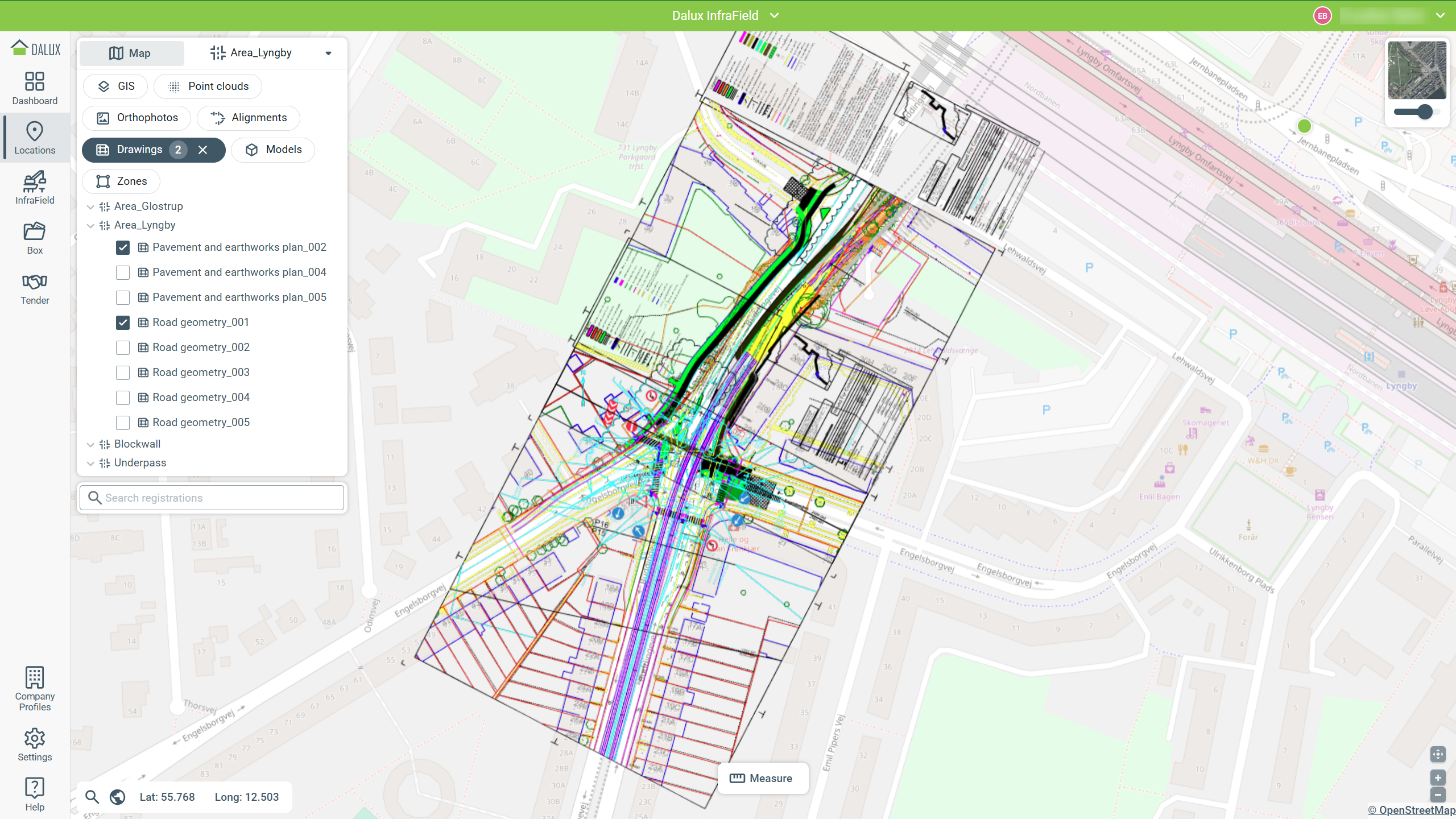

Načrti območij, prikazani na zemljevidu, se lahko prikažejo na vrhu zemljevida. Lahko izberete več risb iz več območij, pogled zemljevida pa se bo prilagodil obsegu vseh izbranih risb. Primer prikazuje to v kontekstu standardnega (barvnega) zemljevida z nastavljeno prosojnostjo.

Ortofoto posnetki

Ortofoto posnetke je možno prikazati same ali skupaj z drugimi podatki v razdelku Lokacije.

Izbrano fotografijo lahko primerjate z drugimi fotografijami iz istega območja.

Ortofoto posnetkiIzberite ortofoto posnetekKliknite na fotografijo na zemljeviduOdprite fotografijo, nato kliknite Primerjaj v novem pogledu.

3D formati

Ta razdelek opisuje, kako se lahko območja in objekti, oblaki točk ter 3D zemljevid okolice prikažejo in uporabljajo v Dalux InfraField, kar omogoča vizualizacijo modelov, terena in načrtov na zemljevidu ter v 3D formatih.

Območja in objekti

Območja in objekti lahko vsebujejo podobne vrste podatkov, kot so modeli, teren in risbe. Vendar so v Daluxu strukturirani in krmarjeni drugače. Objekti se uporabljajo za elemente, podobne stavbam ali fiksne elemente, medtem ko območja organizirajo linearne infrastrukturne projekte. Območja lahko vključujejo terenske modele, načrtovalne modele in preslikane načrte.

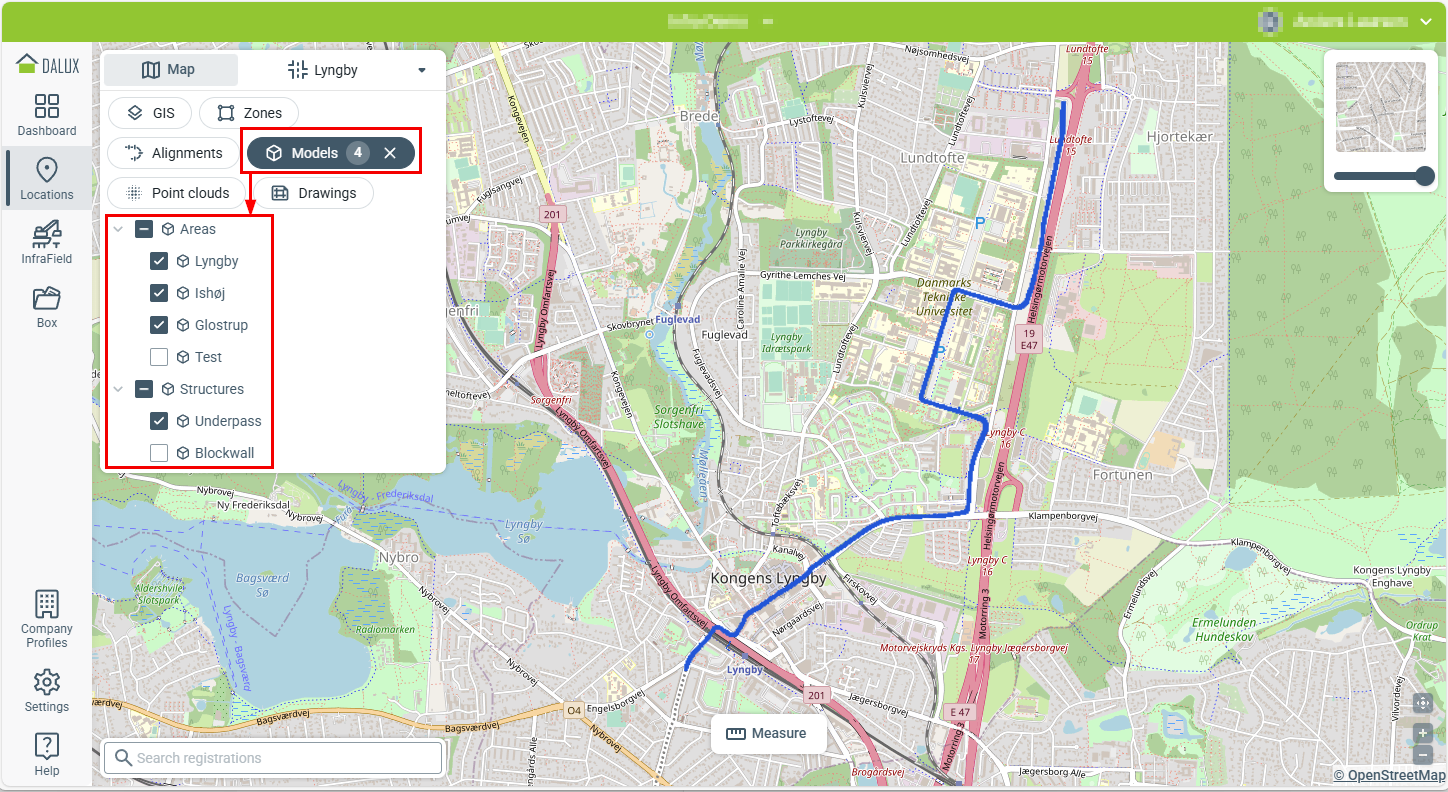

Območja se prikažejo v pogledu zemljevida, ko je naložena vsaj ena BIM-datoteka s koordinatami, v meniju Zemljevid pa lahko krmarite, da jih vidite v 3D.

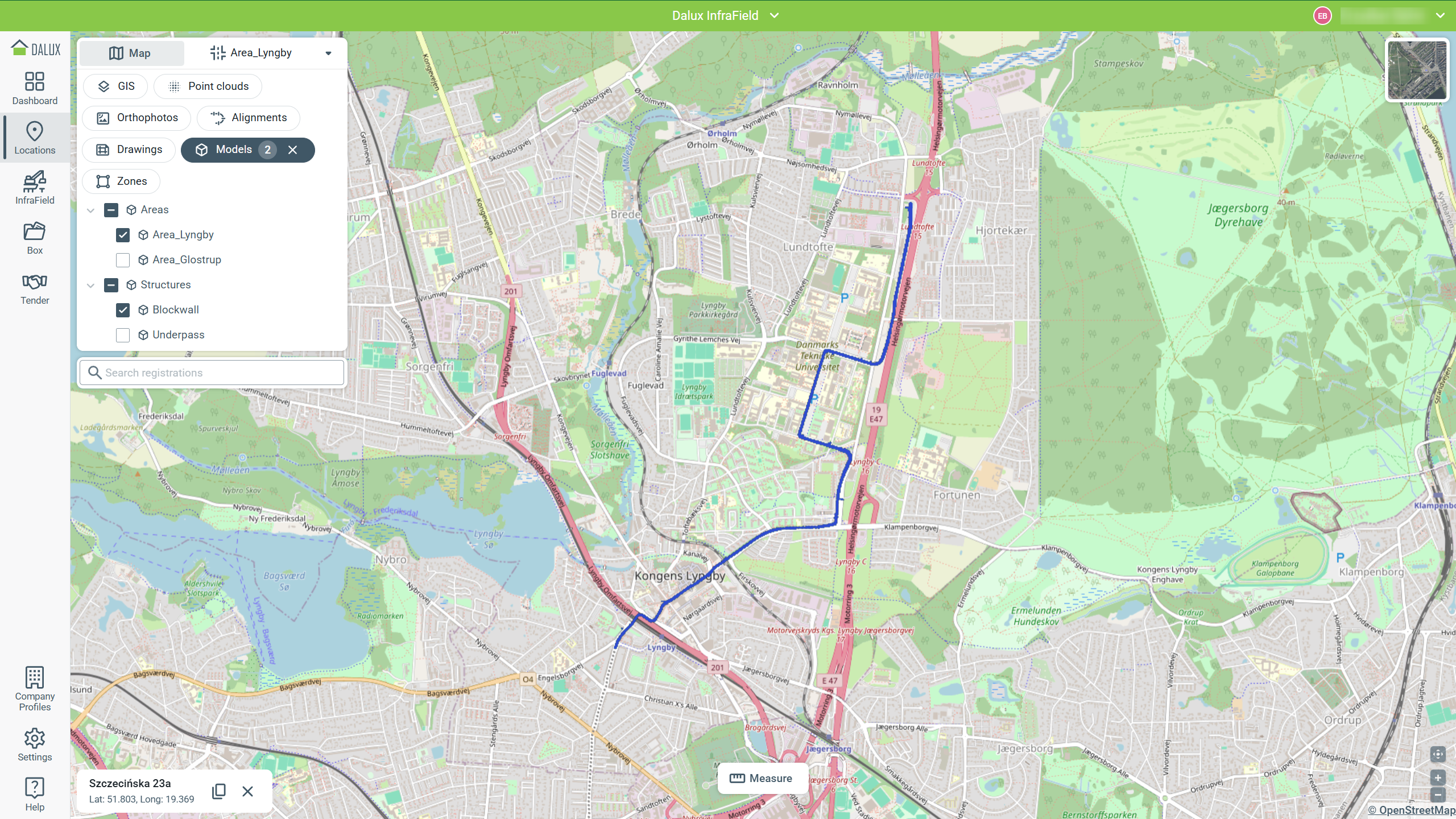

Modeli se na zemljevidu prikažejo v modri barvi in vedno prikazujejo združene modele območja ali objekta.

Oblaki točk

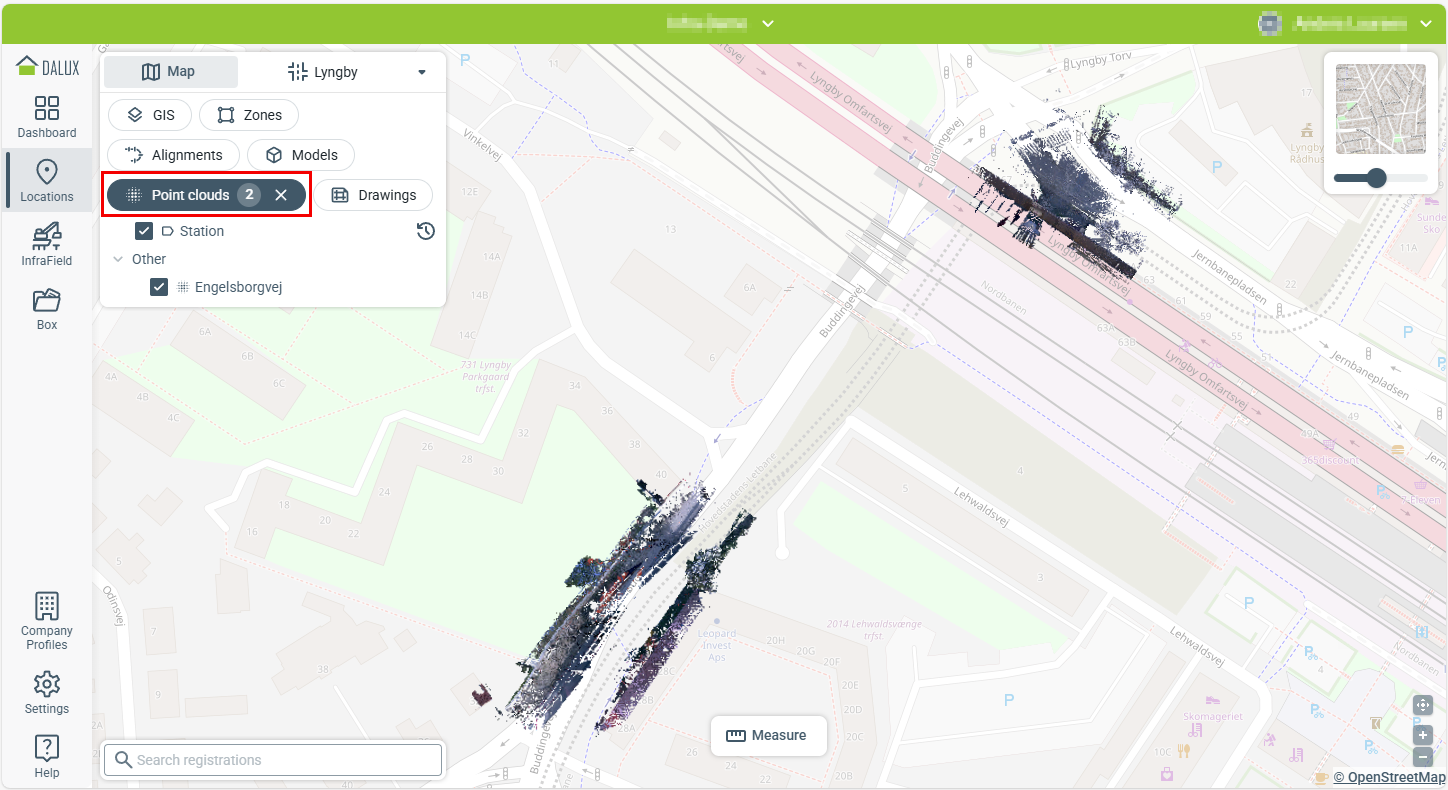

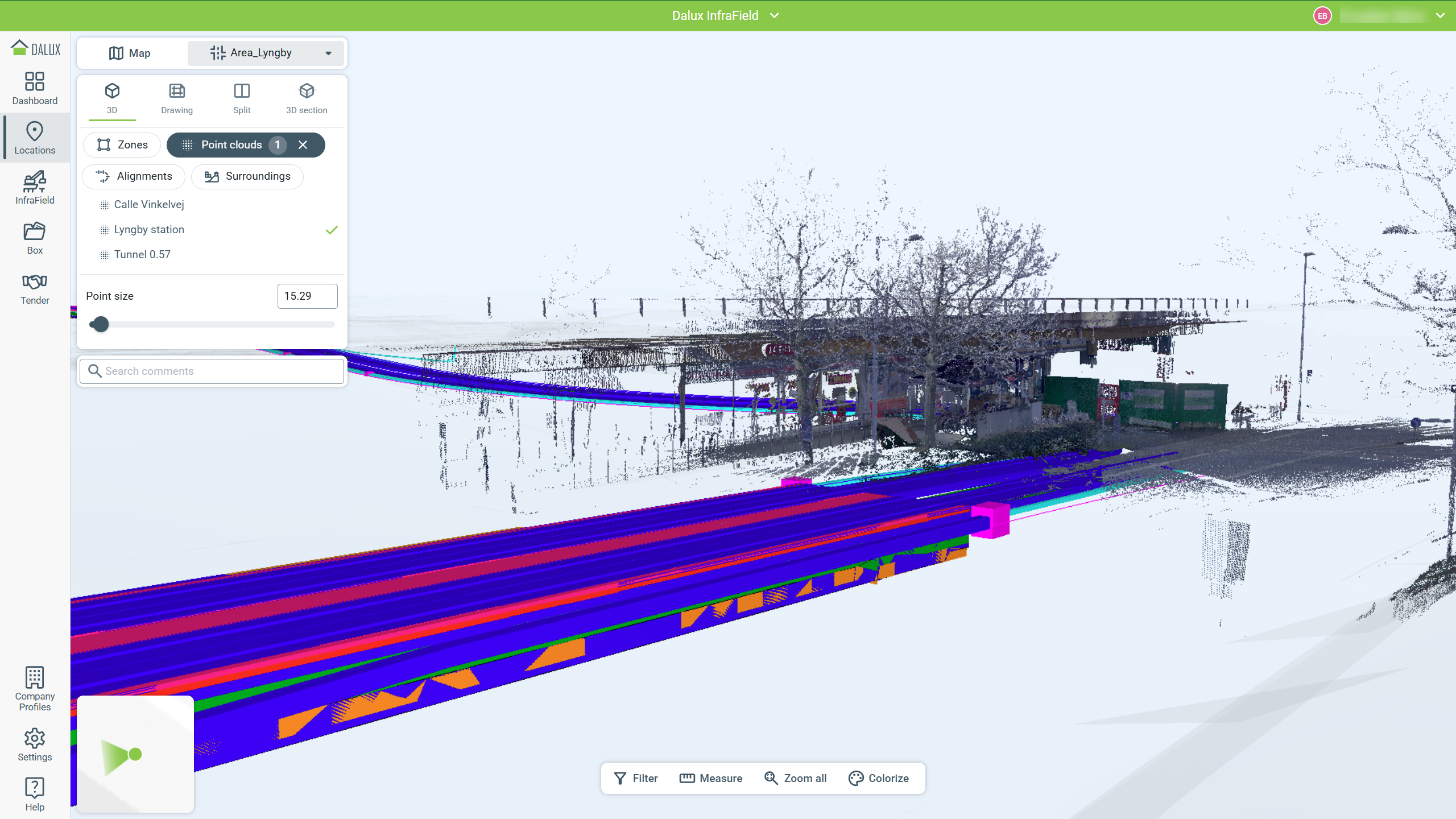

Oblaki točk se lahko dodajo na zemljevid tako, da jih izberete v filtru Oblaki točk. Ko so izbrani, se prikažejo na zemljevidu.

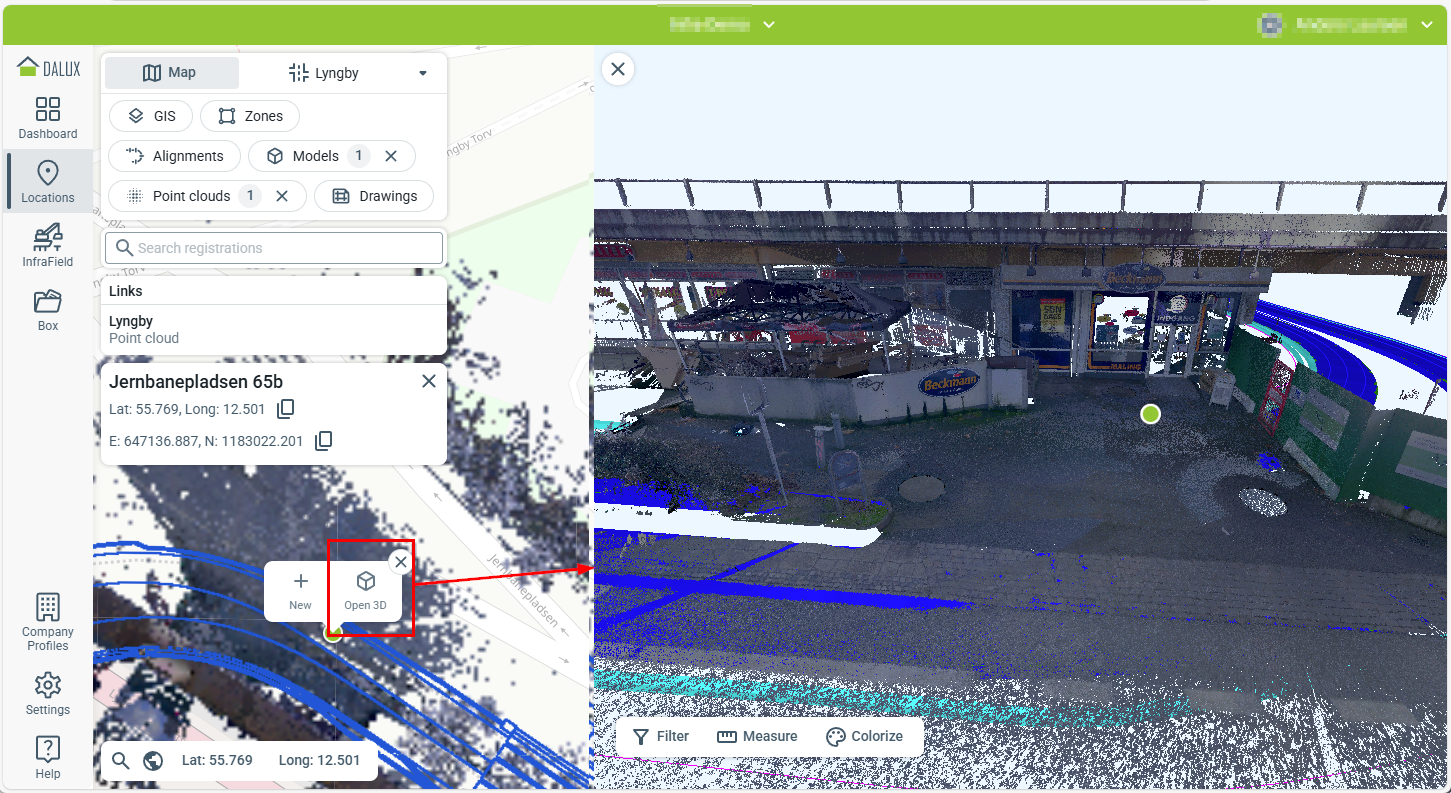

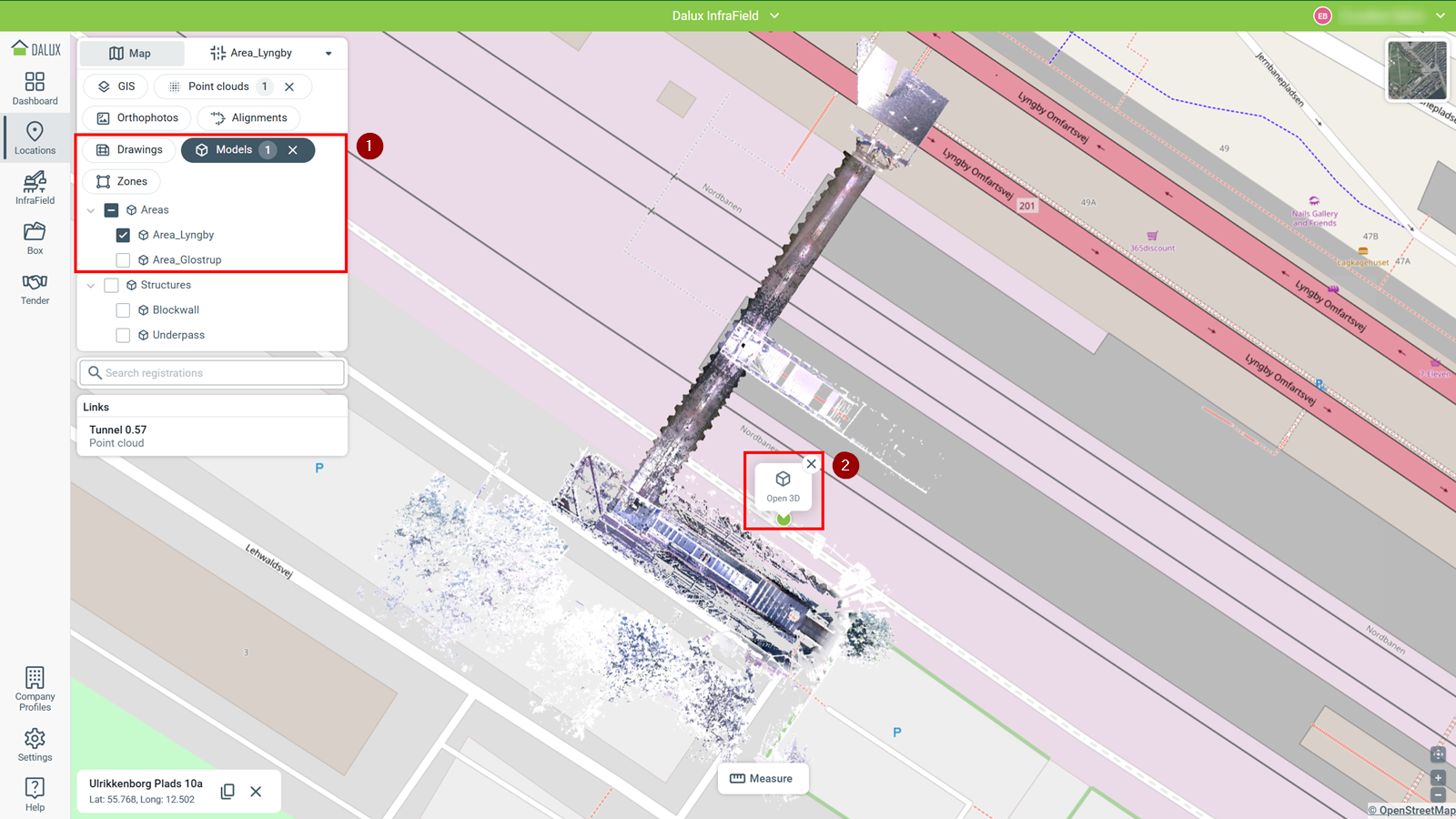

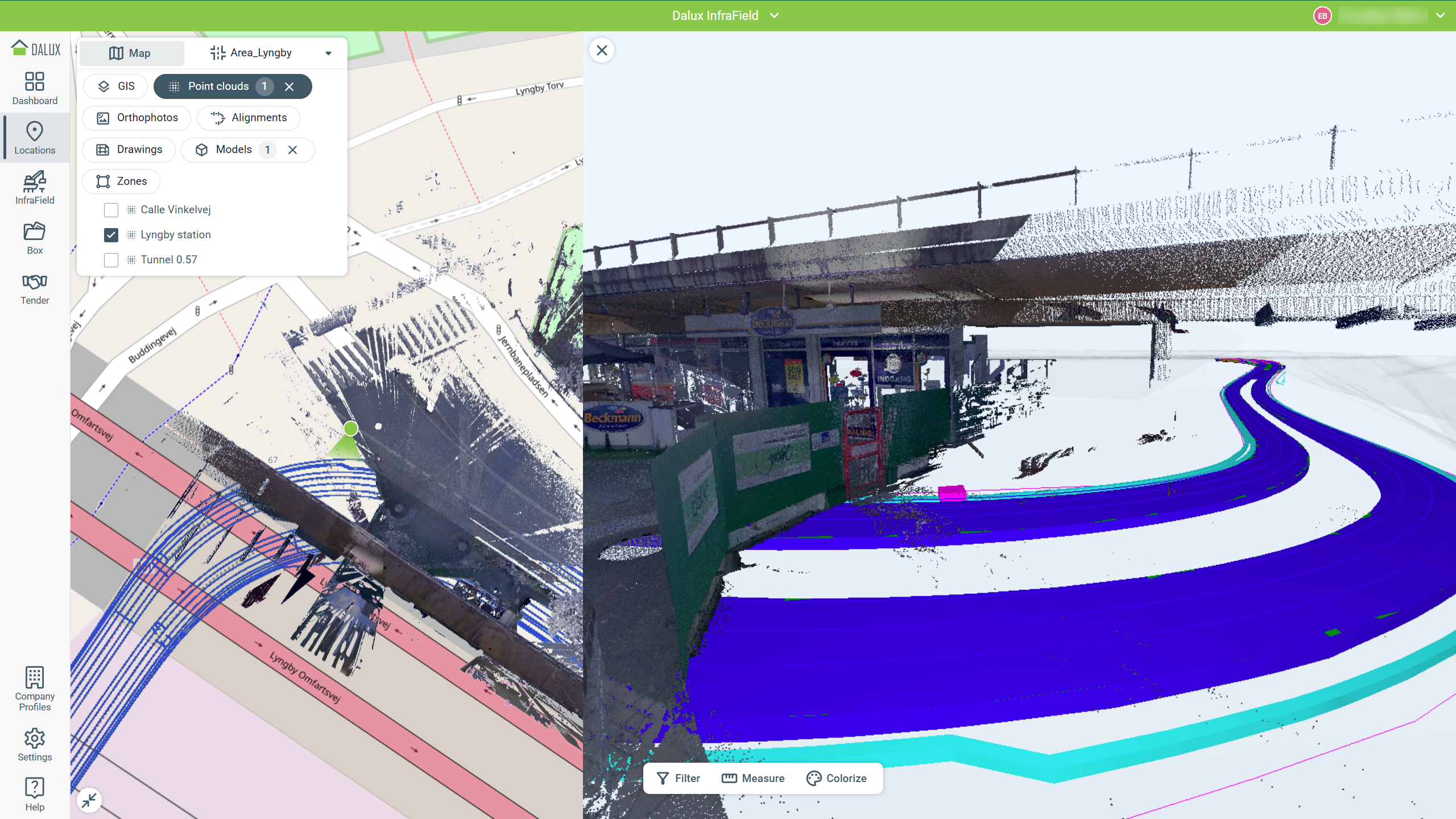

Ko je aktiviran tudi Model (1), lahko kliknete na zemljevid znotraj oblaka točk in izberete Odpri 3D (2). To odpre oblak točk v razdeljenem pogledu skupaj z modelom. Za uporabo te možnosti morate izbrati vsaj en model.

3D zemljevid okolice

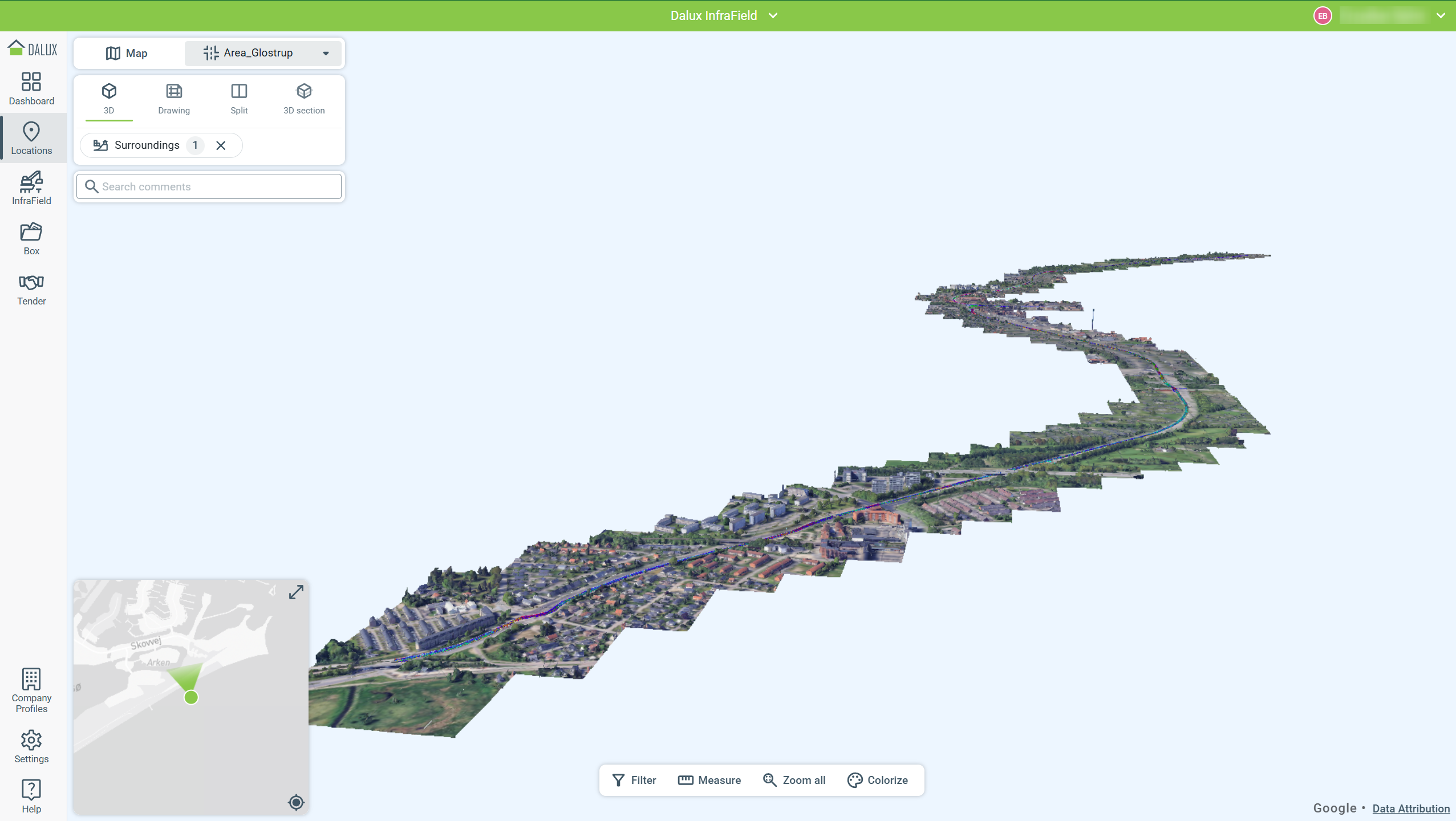

Oglejte si svoje InfraField Pro projekte v kontekstu resničnega sveta v 3D s funkcijo 3D zemljevid, ki jo najdete v Okolici.

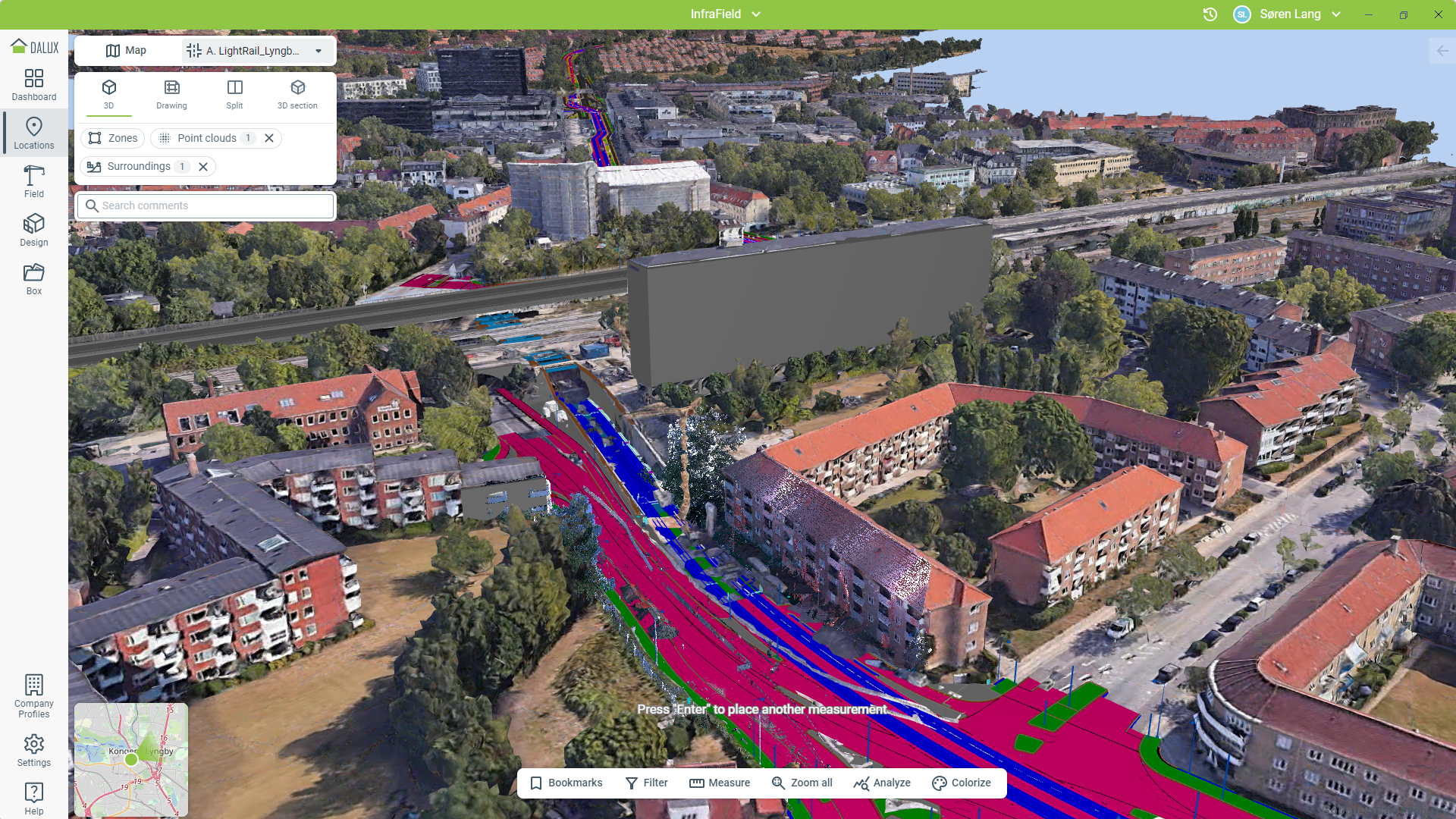

Združite cone, oblake točk, modele in 3D zemljevide ter tako pridobite realen prikaz vašega projekta v resničnem svetu. 3D zemljevid se bo naložil kot 3D geometrija. Uporabite lahko orodja za merjenje, da izmerite poljubne razdalje med svojim modelom in 3D zemljevidom.
