Zmanjševanje udarcev v instalacije z GIS

Udarci v instalacije med gradnjo se pogosto zgodijo, ker posodobljene informacije o komunalnih omrežjih ne dosežejo ekip na gradbišču.

Dalux InfraField združuje te informacije v eno platformo, dostopno na mobilnih napravah, omogoča vidnost v realnem času ter izboljšuje varnost, koordinacijo in učinkovitost na gradbišču.

Izziv

Udarci v instalacije, na primer nenamerno poškodovanje zakopanih plinovodov, vodovodov ali električnih vodov, se lahko zgodijo, ker so ključne informacije o komunalnih omrežjih pogosto razpršene med 2D risbami, PDF-ji in pisarniškimi GIS sistemi. Field ekipe morda nimajo dostopa do teh informacij v realnem času in se včasih morajo zanašati na zastarele "as built" ali ločene postopke "permit to dig".

To lahko povzroči ponavljajoče se udarce v instalacije, zamude pri projektih in varnostne težave.

Kako Dalux InfraField to rešuje

Z Dalux InfraField lahko gradbene ekipe dostopajo do GIS podatkov neposredno v Fieldu z uporabo mobilne naprave, kar olajša zbiranje informacij o komunalnih omrežjih iz več virov in njihovo organiziranje v strukturirane GIS sloje.

Lahko nastavite skupni koordinatni sistem, da bodo vsi nabori podatkov natančno usklajeni, mobilni dostop pa ekipam na lokaciji omogoča filtriranje slojev, izbiro instalacij ter ogled pomembnih podrobnosti, kot so globina, material in lastništvo, v realnem času.

GIS sloji se lahko povežejo tudi z digitalnimi opravili, kot so poteki dela "permit to dig", kar pomaga avtomatizirati in izboljšati zajem podatkov med delom na projektu. Ta metoda spremeni tradicionalne pisarniške datoteke v za mobilne naprave prijazen digitalni zemljevid komunalnih omrežij, ki ga lahko uporablja vsak na gradbišču.

Rezultat

• Zmanjšajte udarce v instalacije in izboljšajte varnost z dostopom v živo do preverjenih podzemnih podatkov, s čimer zagotovite, da vsi uporabljajo iste informacije ter prispevate k okolju brez udarcev
• Pospešite odobritve "permit to dig" z avtomatiziranimi, geografsko označenimi poteki dela za natančnejše Field podatke
• Izboljšajte koordinacijo z posodobitvami v realnem času, s čimer geodeti in ekipe na lokaciji ostanejo usklajene skozi celoten projekt

Integracija GIS v InfraField

Dalux InfraField pomaga spremeniti statične pisarniške GIS podatke v orodje na lokaciji, sinhronizirano za vse na projektu.

Da bi bilo lažje uporabljati podatke v Fieldu, je koristno združiti GIS informacije iz različnih virov, kot so komunalna podjetja, starejše meritve in novi GIS sistemi, vse na enem mestu znotraj projekta.

Ko so sloji podatkov organizirani jasno in logično, se surovi podatki zemljevida spremenijo v preprost, uporabniku prijazen digitalni zemljevid. To omogoča Field ekipam, da hitro preverijo podzemna tveganja, upravljajo določene storitve in neposredno na svojih mobilnih napravah pregledajo povezane informacije, brez potrebe po naprednih GIS znanjih.

Ta pristop tudi zagotavlja, da so stare cevi, optični kabli in visokonapetostni vodi, ki morda manjkajo v novih modelih BIM za Design, prikazani kot sloj zemljevida.

GIS podatki v InfraFieldu se uvozijo kot ločene datoteke; priporočeno je najprej naložiti podatke v Dalux Box, nato pa jih povezati z ustreznimi lokacijami. Uporaba Boxa olajša upravljanje različic in distribucijo.

Preberite ta članek, če želite izvedeti, kako v svoj projekt dodati GIS datoteko: Kako nastaviti GIS in LandXML

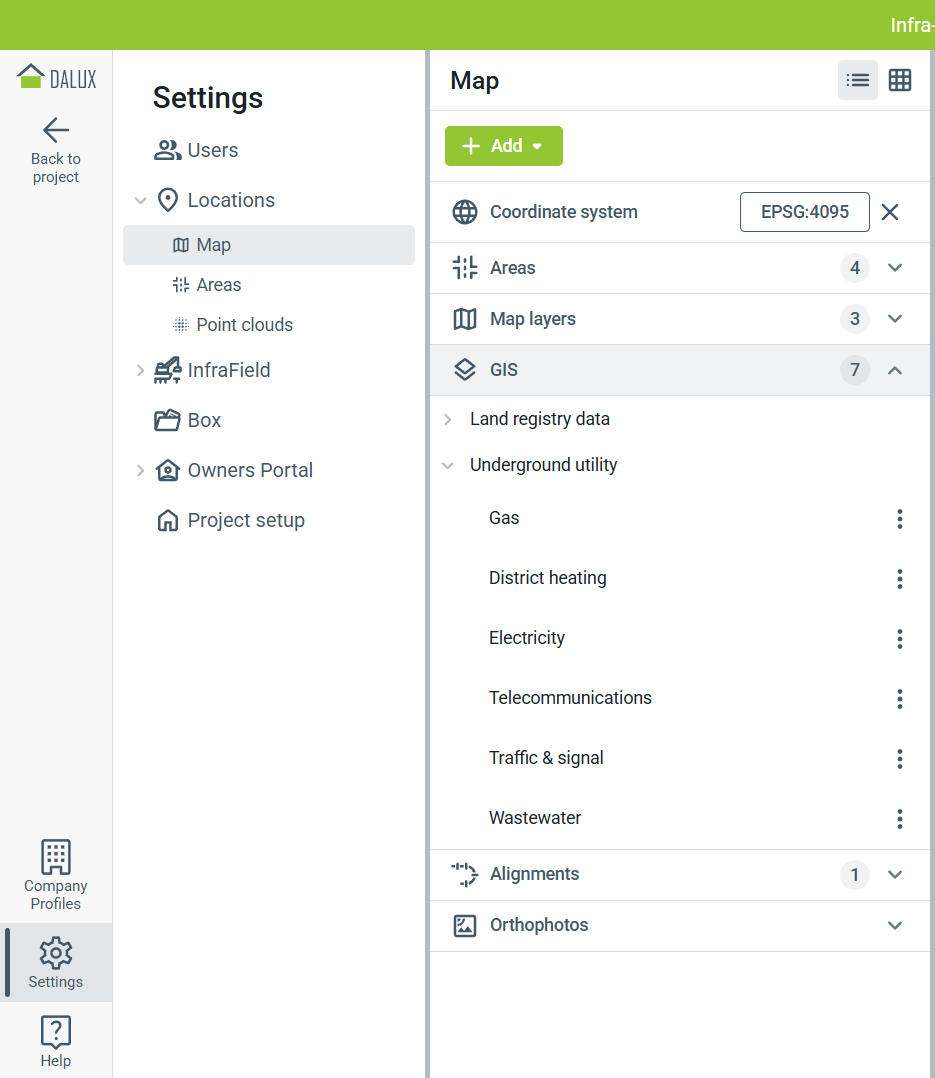

GIS podatke je mogoče organizirati v posebne skupine, tako da lahko uporabniki enostavno filtrirajo in si ogledajo samo podatke, ki jih potrebujejo.

Ekipe na lokaciji lahko zlahka najdejo informacije, ki jih potrebujejo, brez pregleda prevelike količine podatkov.

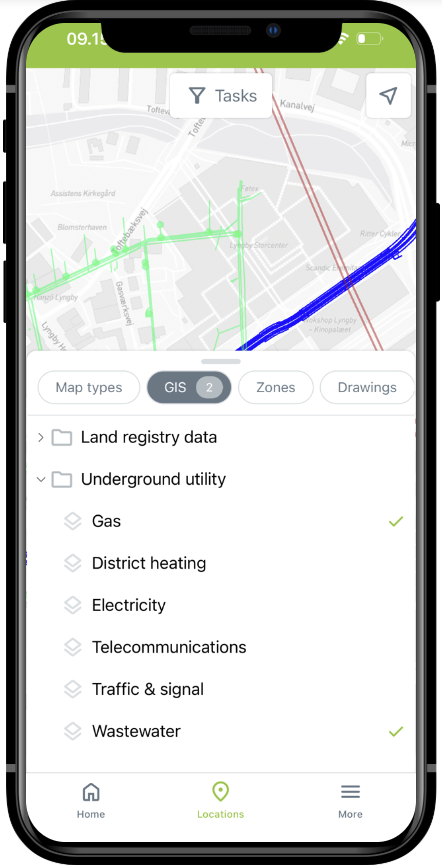

Če morate prikazati informacije iz več slojev hkrati, lahko vklopite več slojev istočasno.

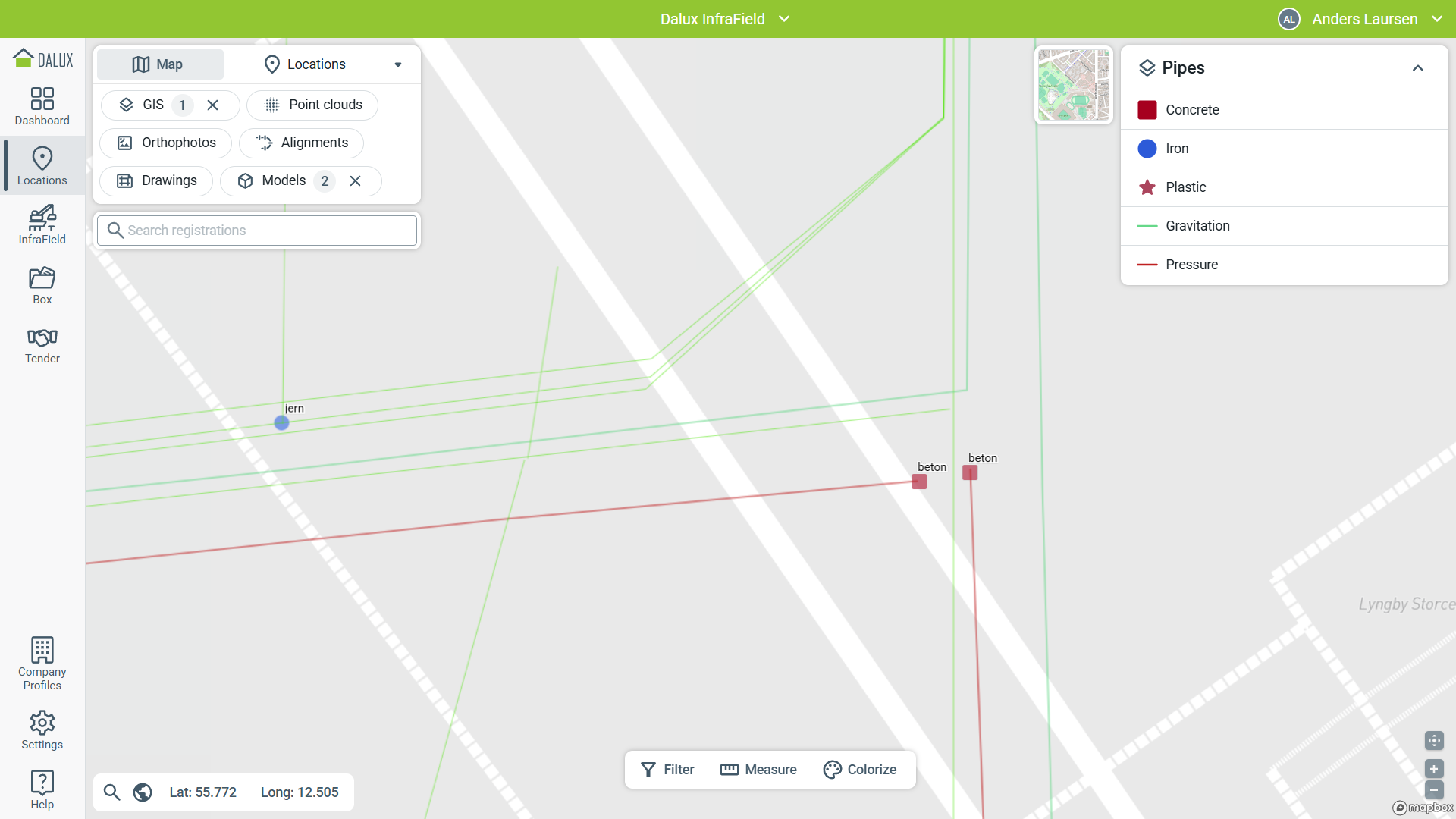

V nasprotju s PDF-jem ti sloji omogočajo ekipam na lokaciji neposredno interakcijo z GIS podatki in ogled dodatnih podrobnosti, kot so material, globina in lastnik, neposredno na zemljevidu. GIS v InfraFieldu je tudi integriran neposredno v pogled zemljevida in se lahko prikaže skupaj z modeli, conami, poravnavami in risbami.

Skrbniki projekta lahko določijo, kateri GIS podatki naj bodo privzeto prikazani, in prilagodijo GIS slog za zagotovitev doslednega ogleda za vse.

To zagotavlja ekipam na lokaciji jasne, posodobljene in interaktivne podatke v kontekstu, ki ga potrebujejo.

Če so vaši GIS podatki v eni veliki datoteki in podatkov ne morete zlahka ločiti, lahko stilizirate vsebino, da jasno ločite, kaj je kaj.

Preberite ta del, če želite izvedeti, kako oblikovati GIS podatke: Kako nastaviti GIS in LandXML.

Povezovanje GIS podatkov z registracijami

S povezovanjem GIS podatkov neposredno z opravili v Daluxu se lahko ustrezne informacije samodejno izpolnijo, s čimer se odpravi ročne napake pri vnosu in znatno pospeši ustvarjanje opravil.

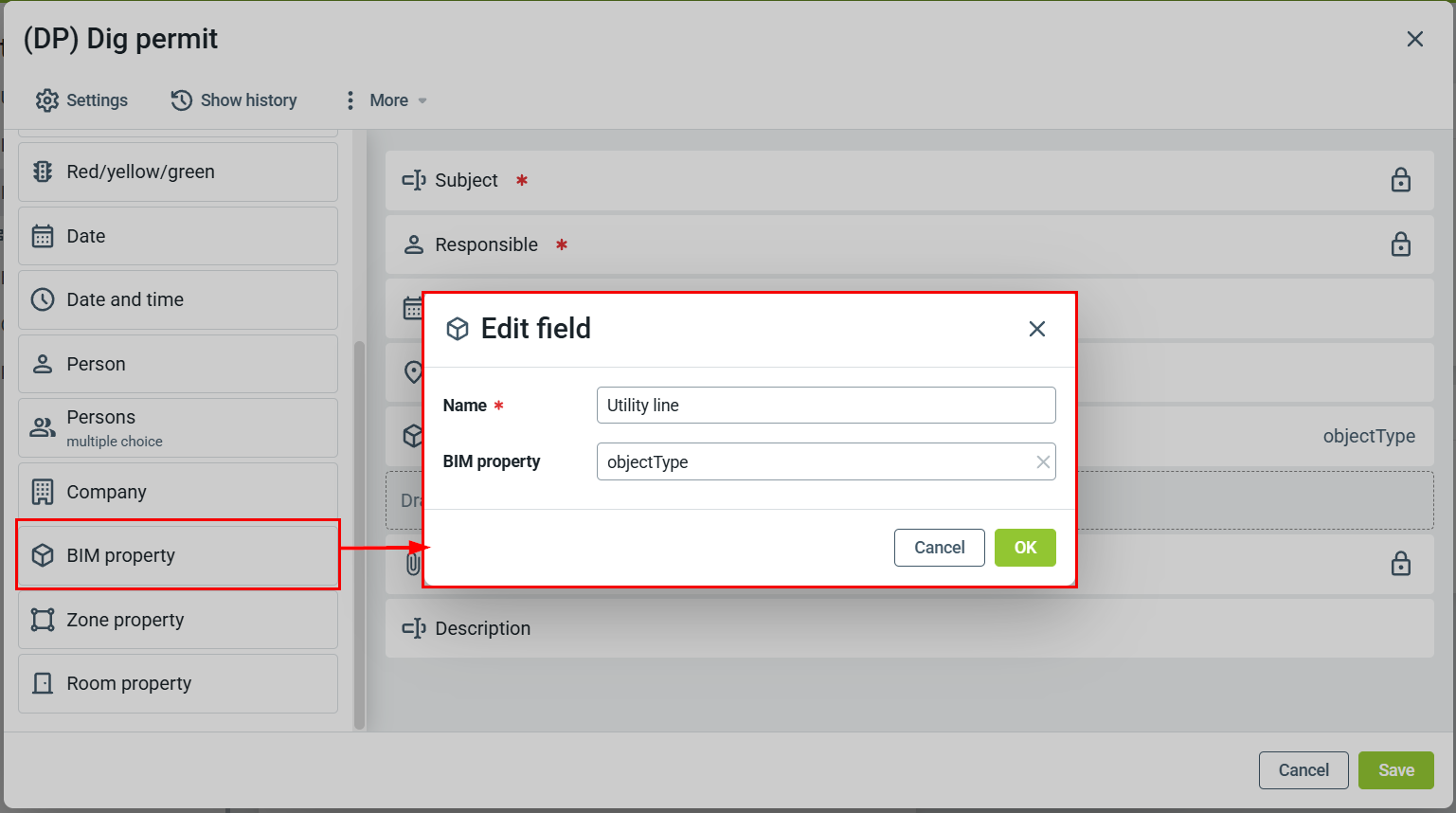

Kot Dalux skrbnik lahko konfigurirate določeno BIM polje, ki izvleče podatke iz GIS sloja.

Preberite ta članek, da se naučite, kako v projekt dodati predlogo opravil: Kako nastaviti opravila.

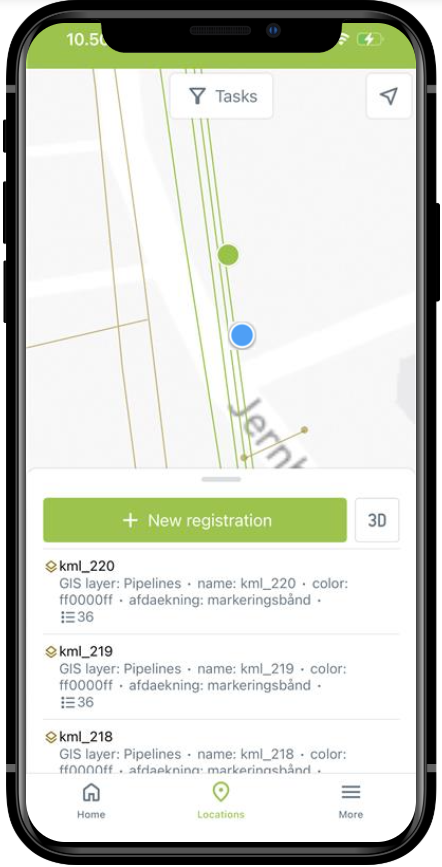

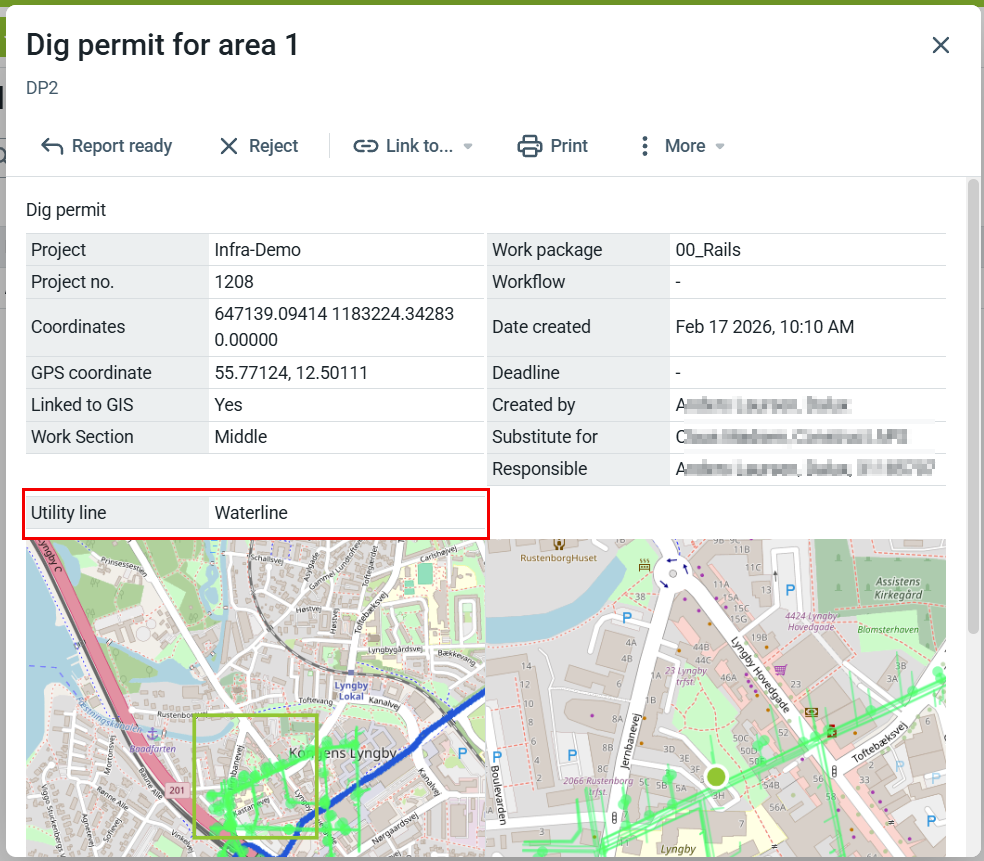

Ko uporabnik ustvari opravilo in izbere GIS sloj v Daluxu, se ustrezne informacije samodejno vstavijo v ustrezna polja, kar pomaga zmanjšati ročni vnos.

Od statičnih zemljevidov do uporabnih podatkov na lokaciji

Dalux InfraField spremeni statične pisarniške GIS podatke v interaktivno orodje na lokaciji, ki povezuje informacije o komunalnih omrežjih z opravili, odobritvami in dnevnim poslovanjem.

• Zanesljiv nadzor nevarnosti: GIS sloji dajejo Field ekipam dosledne, posodobljene informacije o komunalnih omrežjih, kar zmanjša udarce v instalacije in izboljša varnost
• Izboljšana koordinacija: Mobilni dostop in posodobitve v realnem času ohranjajo geodete, posadke in ekipe na lokaciji usklajene skozi celoten projekt
• Hitrejše, pregledne odobritve: Poteki dela "permit to dig" so geografsko označeni in integrirani z GIS podatki, kar zmanjšuje ročne napake in pospešuje Field odobritve
