Načrtovanje zemeljskih del in upravljanje reži in nasipov

Načrtovanje zemeljskih del pri železniških in cestnih projektih pogosto uporablja zastarele modele terena in ročne posodobitve, ki se delijo po e-pošti ali v mapah. Ker se razmere na gradbišču hitro spreminjajo, lahko to povzroči neskladja med načrti Design in dejanskimi razmerami, kar vodi do netočnih izračunov količin in zamud pri projektu.

Dalux InfraField omogoča neprekinjene posodobitve modelov meritev, kar ekipam omogoča primerjavo trenutnega terena s planiranimi površinami na deljeni platformi. To ohranja načrtovanje zemeljskih del natančno in pregledno.

Izziv

V tradicionalnih projektih so Količine zemeljskih del izpeljane iz več ločenih virov podatkov:

• Design modeli in datoteke poravnave
• Periodični modeli meritev terena
• PDF odseki in profili
• Povzetki prostornin v Excelu

Te informacije so pogosto dane v skupno rabo po e-pošti, v skupnih mapah in kot natisnjene risbe, posodobitve pa se izvajajo ročno. Posledično lahko ekipe uporabljajo zastarele podatke o terenu, imajo omejen vpogled v spremembe, se zanašajo na nedosledne ocene količin in odkrijejo neskladja v prostorninah šele pozno v procesu. To lahko vodi v negotovost pri načrtovanju zemeljskih del in razporejanju virov, ko napreduje izkop.

Kako to rešuje Dalux InfraField

Dalux InfraField nudi centraliziran sistem za shranjevanje in upravljanje modelov terena in referenčnih površin.

Posodobljeni podatki meritev služijo kot glavni vir za ponovno izračunavanje količin v celotnem projektu.

To zagotavlja natančnejše izračune reži in nasipov, hitrejše zaznavanje odstopanj in boljše načrtovanje strojev, transporta in uporabe materiala.

Načrtovalne ekipe začnejo z uvozom ključnih naborov podatkov za izračun količin:

• Obstoječ model terena
• Design in formacijske površine
• Poravnave

Vsi nabori podatkov so shranjeni v enem usklajenem okolju, kar zmanjšuje potrebo po ločenih datotečnih sistemih in zagotavlja, da izračuni temeljijo na doslednih, odobrenih podatkih.

Rezultat

Z Dalux InfraField dobite:

• Centralizirani modeli terena in podatki za načrtovanje pomagajo infrastrukturnim projektom preiti od občasnega, dokumentno zasnovanega načrtovanja k neprekinjenemu digitalnemu upravljanju.
• Natančnost se izboljša, zanesljivost načrtovanja pa se poveča za izkopne in zemeljske aktivnosti.
• Tveganje nepričakovanih sprememb prostornin je zmanjšano, kar ustvarja strukturirano in razširljivo podlago za bolj predvidljivo upravljanje zemeljskih del v železniških in cestnih projektih.

Izračun reži in nasipov za zemeljska dela

Z uporabo funkcije Količine v Dalux InfraField lahko terenski inženir izračuna reži in nasip tako, da primerja obstoječi teren s površino formacije.

To se izvede z ustvarjanjem površin v Dalux, ki temeljijo na:

• obstoječi teren (na podlagi podatkov meritev)
• nivo formacije (namenjena končna stopnja zemeljskih del)

Nivo formacije je lahko uvožen bodisi kot model terena, če je na voljo, ali pa ustvarjen z izbiro BIM elementov vašega modela Design.

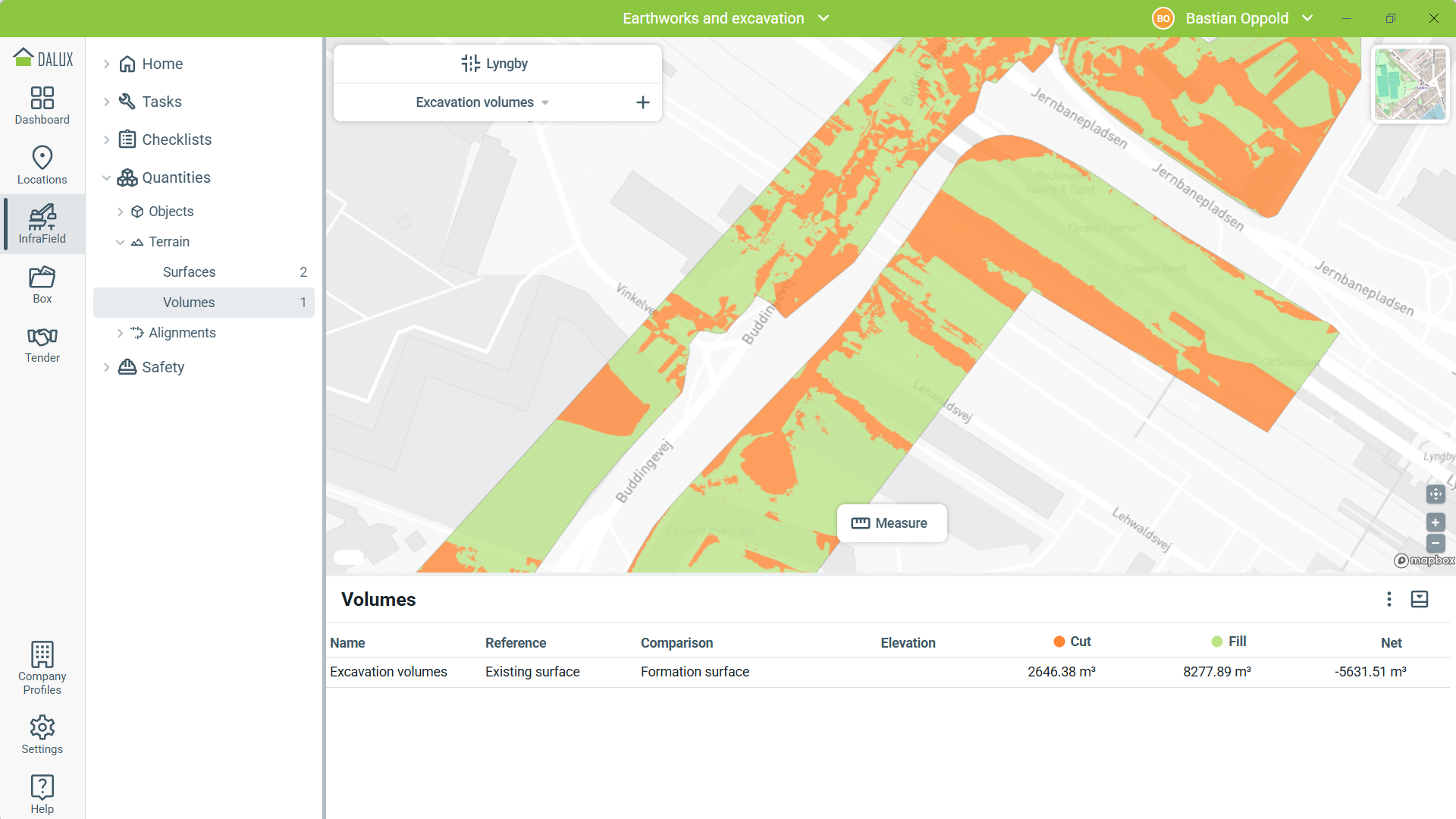

Dalux primerja obe površini in prikaže jasen povzetek prostornin reži in nasip za izbrano območje projekta. To pomaga terenskim inženirjem hitro videti celotne potrebe po izkopih in nasipih.

Podatke poravnave je mogoče združiti s podatki terena za ustvarjanje izračuna profila.

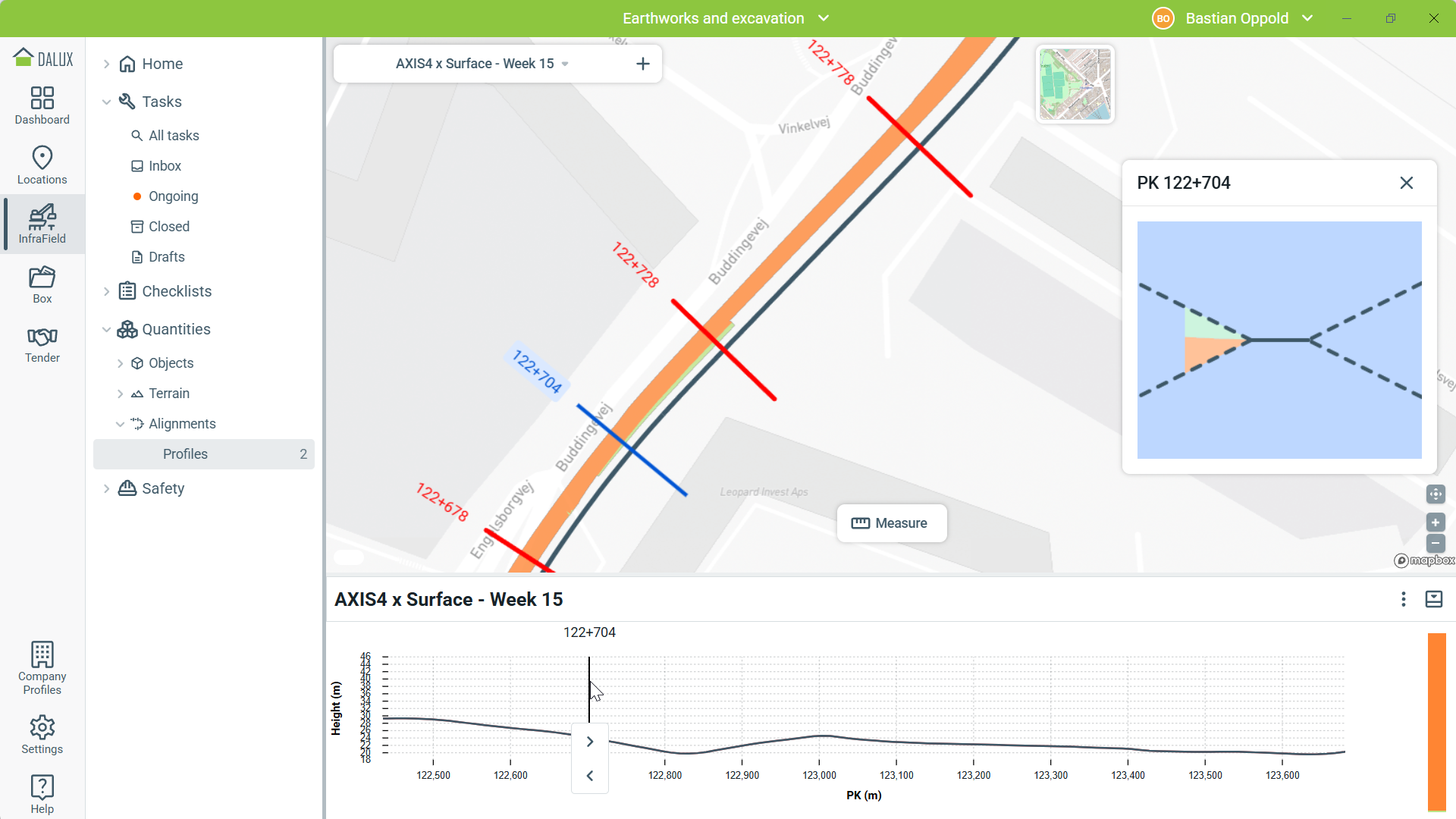

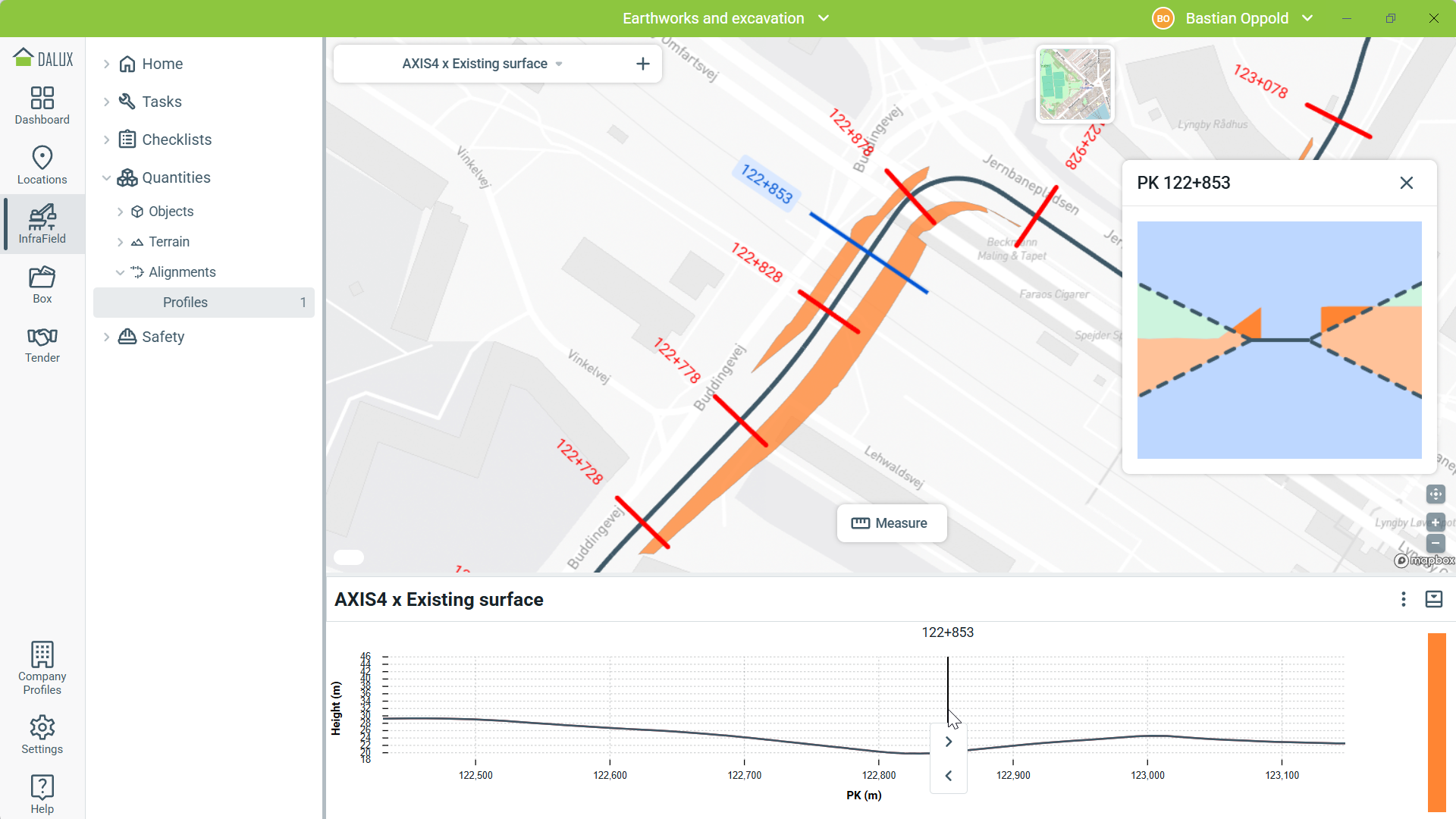

Profil vizualizira reži in nasip vzdolž stacioniranja in lahko vključuje strmine reza ali nasipa, kar zagotavlja jasen pregled, kje je potreben izkop ali nasip.

To podpira fazno načrtovanje, razporejanje virov in spremljanje proizvodnje vzdolž koridorja.

V tem članku najdete navodila po korakih, kako uporabljati Količine v InfraFieldu: Kako uporabljati Količine v InfraFieldu

V teku primerjava terena in Design

V InfraField lahko redno posodabljate in nalagate nove različice modelov terena, s čimer zagotovite, da vsa območja prikazujejo najsodobnejše razmere na gradbišču. Količine omogočajo terenskim inženirjem, da neprekinjeno primerjajo te posodobljene modele terena z designom in nivoji formacije.

Ta primerjava ekipam omogoča zgodnje odkrivanje morebitnih težav, kot so razlike glede načrtovanih nivojev ali težave z nivoji formacije. Še posebej uporabno je v pomembnih območjih, kot so podhodi in pristopi k mostom, prehodne cone med reži in nasipom ter tam, kjer se povezujejo sistemi odvodnjavanja.

Zgodnja vidljivost olajša pravočasne prilagoditve, kar pomaga preprečiti, da bi napake vplivale na kasnejše faze gradnje.

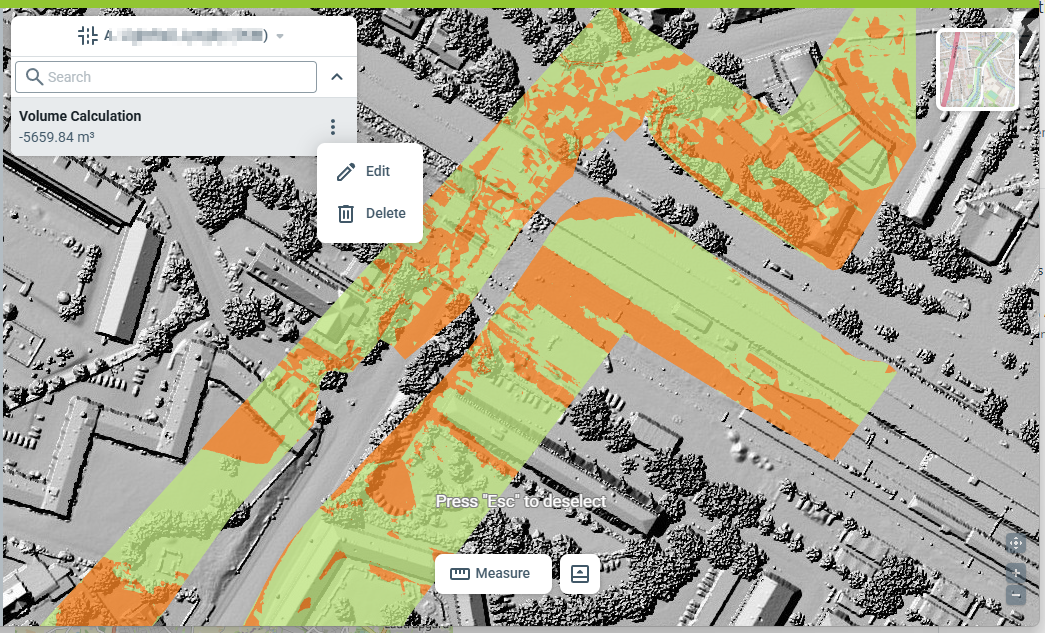

Z vsako posodobljeno različico modela terena se lahko površina ustvari z le nekaj kliki in takoj primerja z nivoji formacije in poravnavami, tako da lahko dosledno izvajate izračune reži in nasipov, ko projekt napreduje.

Ohranjanje trenutnih različic terena vam daje natančen digitalni zapis razvoja gradbišča, kar pomaga spremljati napredek izkopov skozi čas. Redne posodobitve prav tako nudijo boljši vpogled v uporabo strojev, transport materiala in distribucijo ter olajšajo odkrivanje morebitnih razlik glede načrtovanih nivojev formacije ali pričakovanih prostornin, preden vplivajo na kasnejše faze gradnje.

Od statičnih ocen do neprekinjenega nadzora Količine

Dalux InfraField združuje podatke o terenu in načrtovanju v eni platformi, kar olajša pridobivanje natančnih, posodobljenih izračunov reži in nasipov, ki temeljijo na tekočih razmerah na gradbišču.

To lahko pomaga pri boljšem načrtovanju zemeljskih del, upravljanju virov in zgodnjem odkrivanju morebitnih težav.

Prednosti uporabe InfraField za načrtovanje zemeljskih del in upravljanje reži in nasip so:

• Imeti vse podatke o terenu in oblikovanju na enem mestu zagotavlja, da so izračuni količin dosledni in natančni.
• Redne posodobitve omogočajo hitro opaziti morebitne spremembe in spremljati napredek izkopov
• Natančne informacije o prostorninah in profilih pomagajo pri uporabi virov in načrtovanju za vsako fazo gradnje.
