Dalux InfraField vam omogoča ogled in upravljanje GIS podatkov in LandXML datotek neposredno na zemljevidih projekta.
To pomeni integracijo načrtov, geodetskih meritev in koordinat iz resničnega sveta v en sam pogled in tako pomaga ekipam pri koordinaciji na infrastrukturnih projektih.
Za pregled podprtih formatov podatkov si lahko preberete ta članek: Podprti formati podatkov v InfraField.
Uporabniške pravice
Za ustvarjanje, brisanje ali spreminjanje GIS podatkov morate imeti vlogo administratorja projekta ali biti del uporabniške skupine po meri z dovoljenjem za ogled in urejanje območij, stavb in lokacij.
GIS in LandXML
Prepričajte se, da je koordinatni sistem konfiguriran pred nalaganjem datotek, saj bodo vse naložene datoteke samodejno pozicionirane in jih ni možno ročno prilagoditi. Več si lahko preberete v tem članku: Kako nastaviti koordinatni sistem

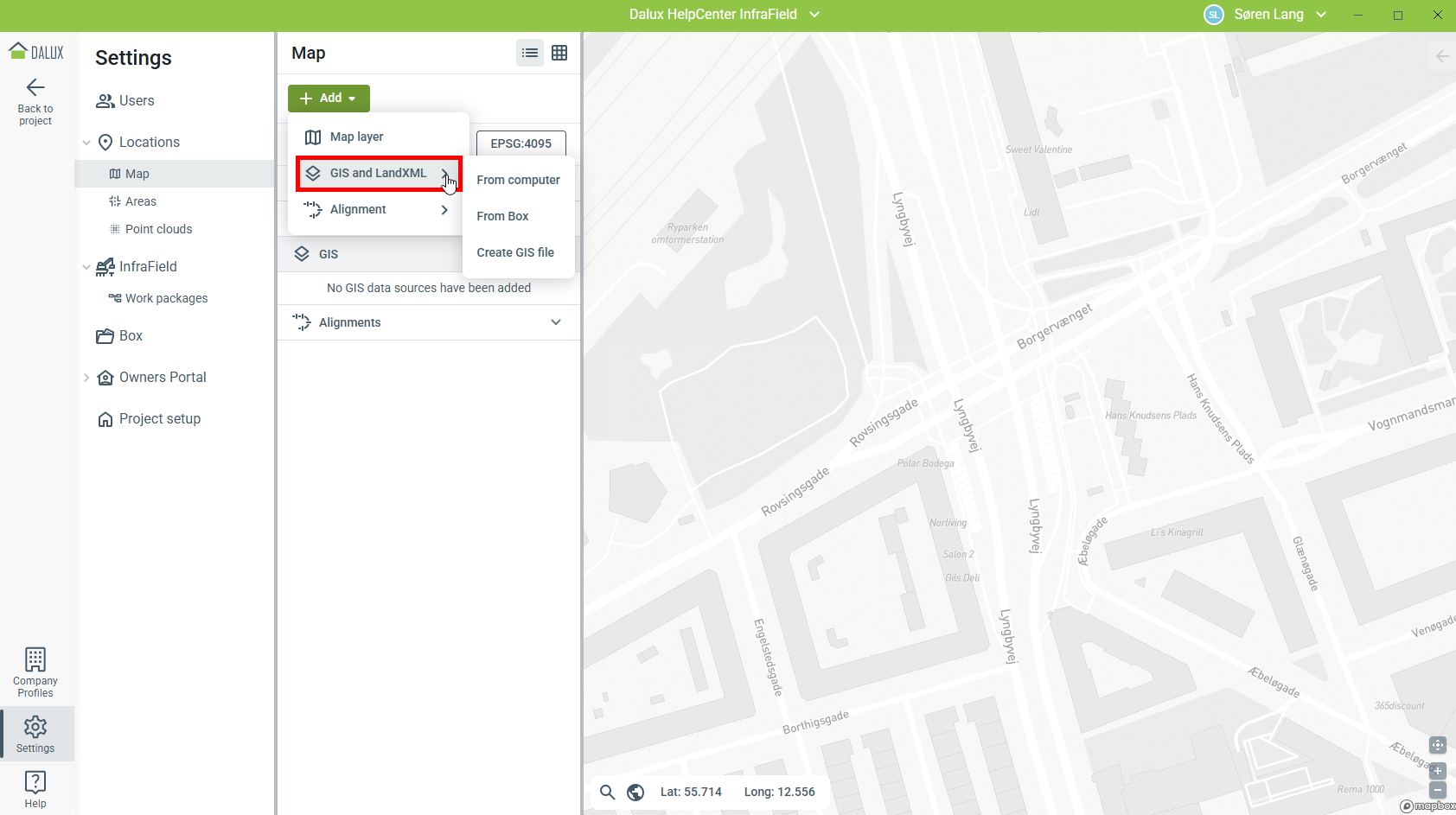

Za nalaganje GIS ali LandXML datotek v projekt pojdite na
Nastavitve
Lokacije
Zemljevid
Dodaj
GIS in LandXML
GIS podatke lahko dodate iz računalnika, Boxa ali z ustvarjanjem GIS datoteke neposredno v InfraFieldu.
Podprti formati so: GML, KML, KMZ, LandXML in SHP (zipped).
Naloži iz računalnika ali Boxa
Ko naložite datoteke iz Boxa v projektu z več območji datotek, bodo končnim uporabnikom na lokacijah vidne le avtorizirane datoteke t.j. Objavljene datoteke. To velja tudi, ko naložite datoteko iz svojega računalnika in jo nato dodate v Box.

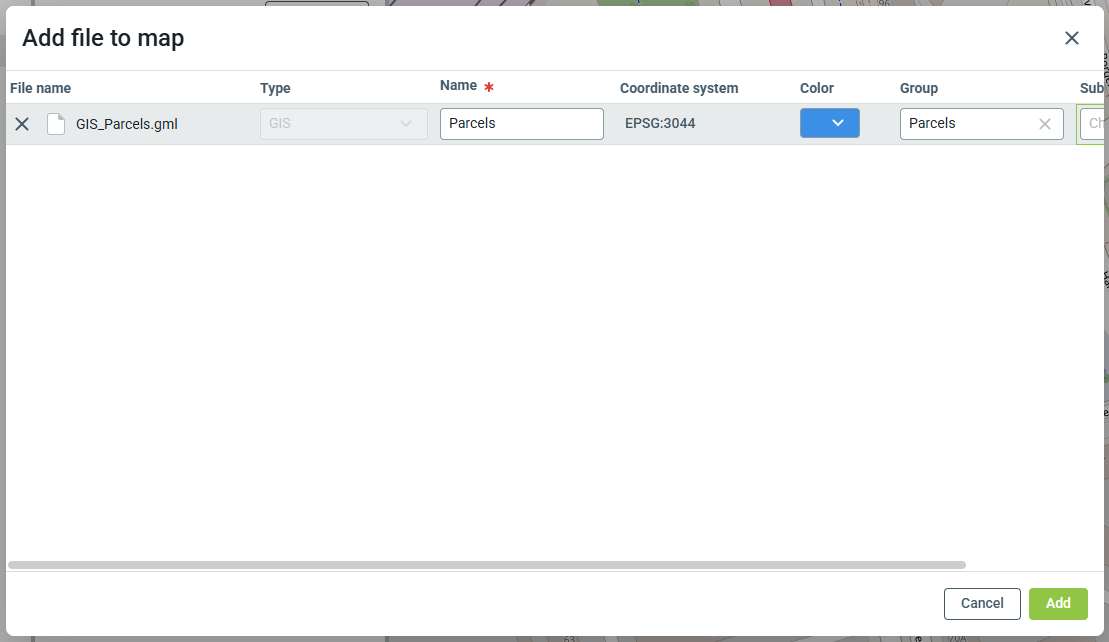

Ko dodajate GIS, morate izpolniti informacije o datoteki.
Ime: Ime, ki je prikazano v Lokacije.
Koordinatni sistem: Če datoteka vsebuje koordinatni sistem, bo prikazan tu. Če se ne prikaže noben koordinatni sistem, bo datoteka uporabila privzetega iz projekta.
Opomba
Ne spreminjajte te vrednosti; če je koordinatni sistem drugačen od tistega, ki se uporablja v projektu. Dalux bo pri nalaganju datoteke sam pretvoril koordinate.
Barva: To določa privzeto barvo GIS podatkov.
Skupina: S tem lahko kategorizirate GIS v mapah v modulu Lokacije.
Podskupina: S tem lahko kategorizirate GIS v pod mapah v modulu Lokacije.
Datoteke je potrebno obdelati, preden bodo podatki prikazani končnemu uporabniku na Lokacijah.

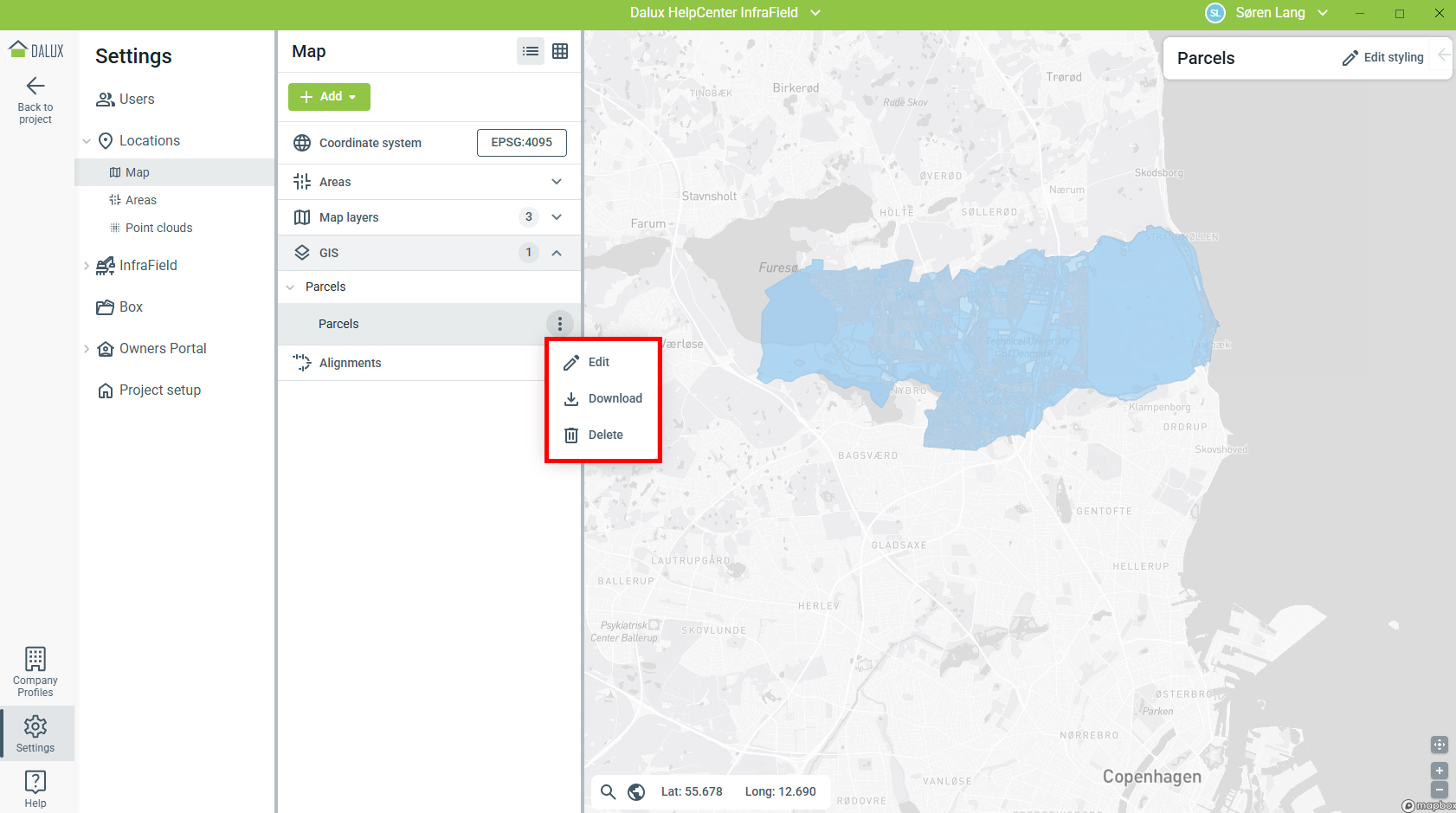

Kliknite
Uredi
Prenesi ali
Izbriši datoteko.
Brisanje datoteke bo datoteko trajno odstranilo iz projekta in je tudi ni mogoče obnoviti (če je niste naložili v Box). Poskrbite, da prenesete vse potrebne podatke, preden nadaljujete z brisanjem.

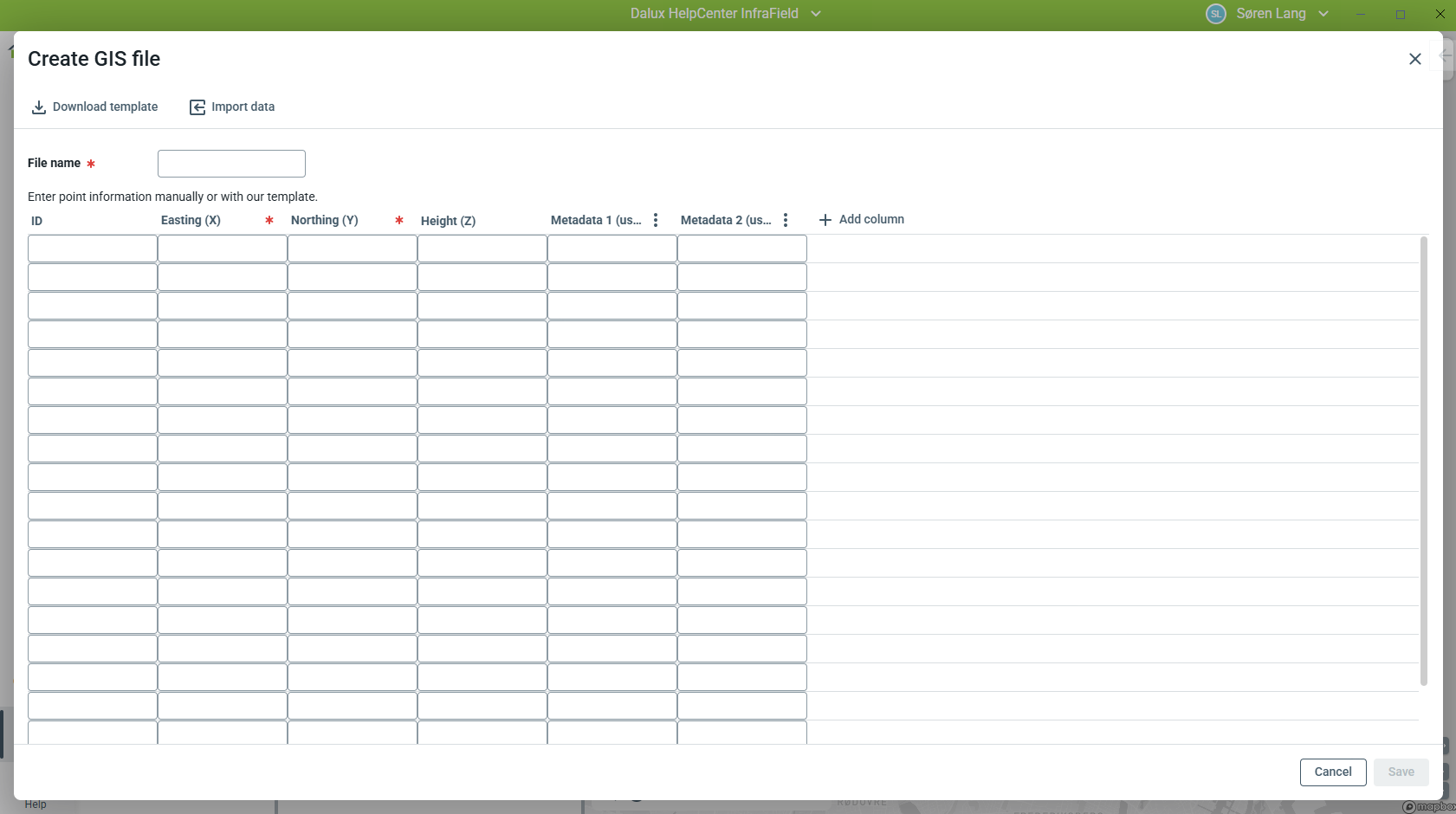

Ustvarjanje GIS datoteke
Ta možnost vam omogoča ustvarjanje GIS podatkov iz besedilne ali CSV datoteke.
Podatke lahko vnesete neposredno v pojavno okno ali pa prenesete predlogo, jo izpolnite ter nato uvozite podatke.
To vam omogoča, da ustvarite točkovne podatke neposredno v Daluxu, ki se obravnavajo enako kot vse druge GIS datoteke.
Trenutno so podprte samo točke.
Privzeto vklopljeno
GIS ali LandXML datoteka je lahko privzeto nastavljena, da je vidna vsem uporabnikom.
Izberite zvezdico poleg imena datoteke, da bi to omogočili. Podatki bodo samodejno prikazani, ko uporabniki odprejo pogled zemljevida.

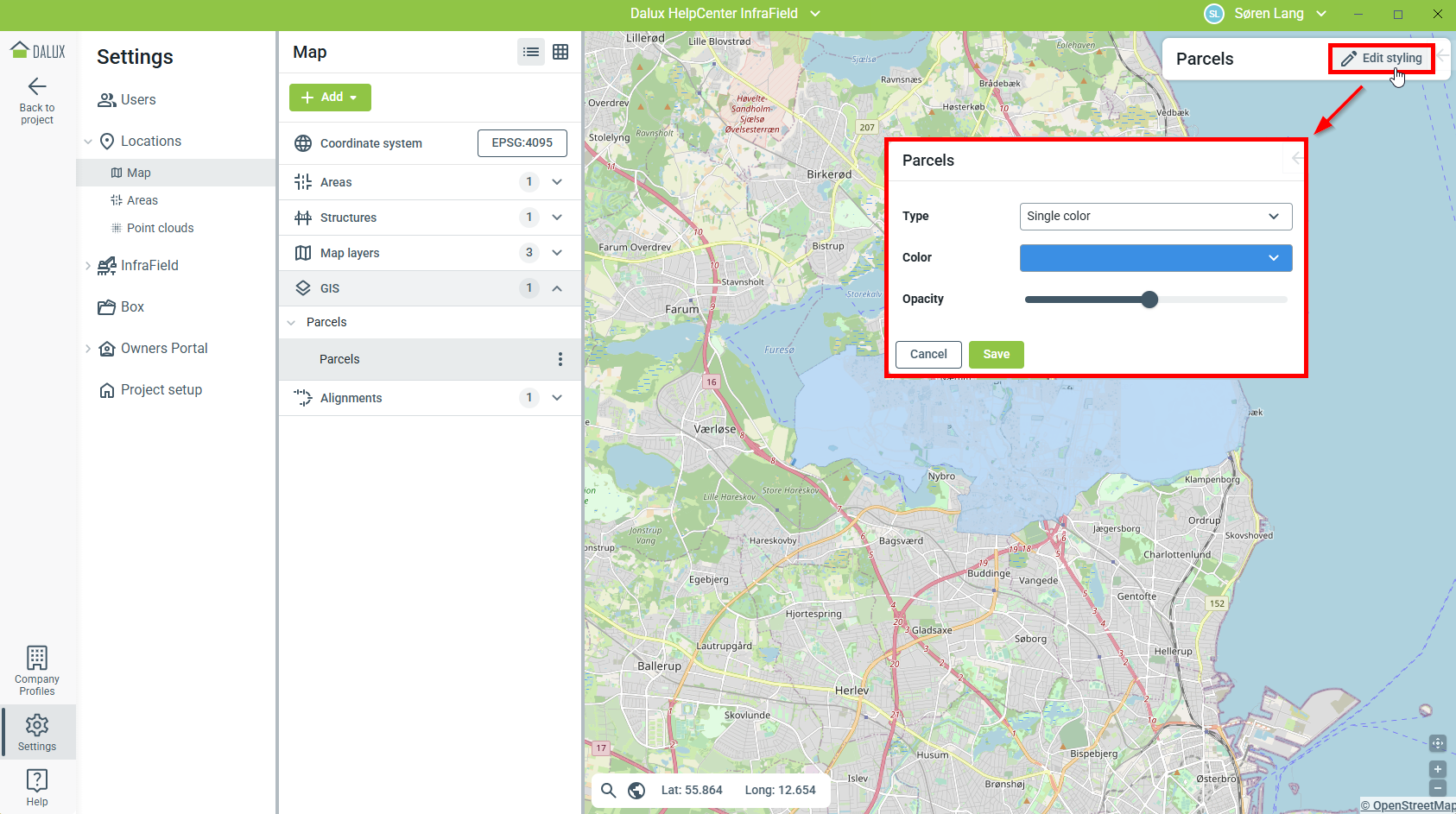

Urejanje GIS sloga
Ko je GIS datoteka dodana, lahko prilagodite njen slog ter videz za končne uporabnike.

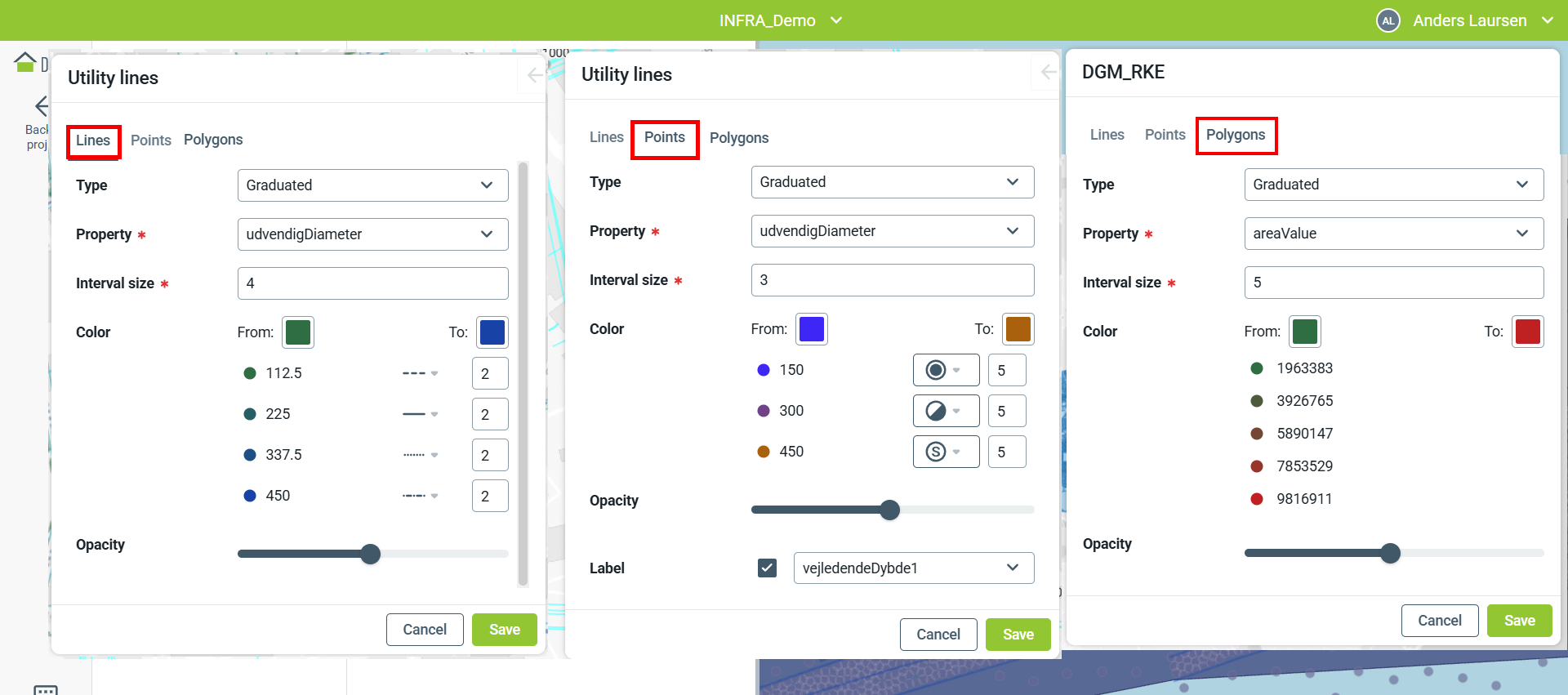

Pri oblikovanju GIS elementov lahko izberete med črtami, točkami ali poligoni, odvisno od tipov geometrije v GIS datoteki.
Upoštevajte, da bo kakršen koli slog vplival le na trenutno izbrano datoteko.
Črte je mogoče stilizirati z barvo, vrsto črte in širino, ki se lahko razlikujejo glede na izbrano vrsto (glej spodaj). Prosojnost se uporablja enotno za vse črte, ne glede na vrsto.
Točke je mogoče stilizirati z barvo, simbolom in velikostjo, ki se lahko prav tako razlikujejo glede na vrsto.
Prosojnost se dosledno uporablja za vse točke, ne glede na vrsto.
Oznake je mogoče prikazati na podlagi izbrane lastnosti.
Poligoni se lahko oblikujejo z barvo, ki se lahko razlikuje glede na vrsto.
Prosojnost se uporablja enotno za vse poligone, ne glede na vrsto.
Vrsta
Izberete lahko eno od treh vrst: Enobarvno, po kategorijah ali stopnjevano, ki določajo, kako bodo podatki prikazani uporabnikom.
Prosojnost in oznake niso odvisne od te izbire in bodo uporabljene dosledno.

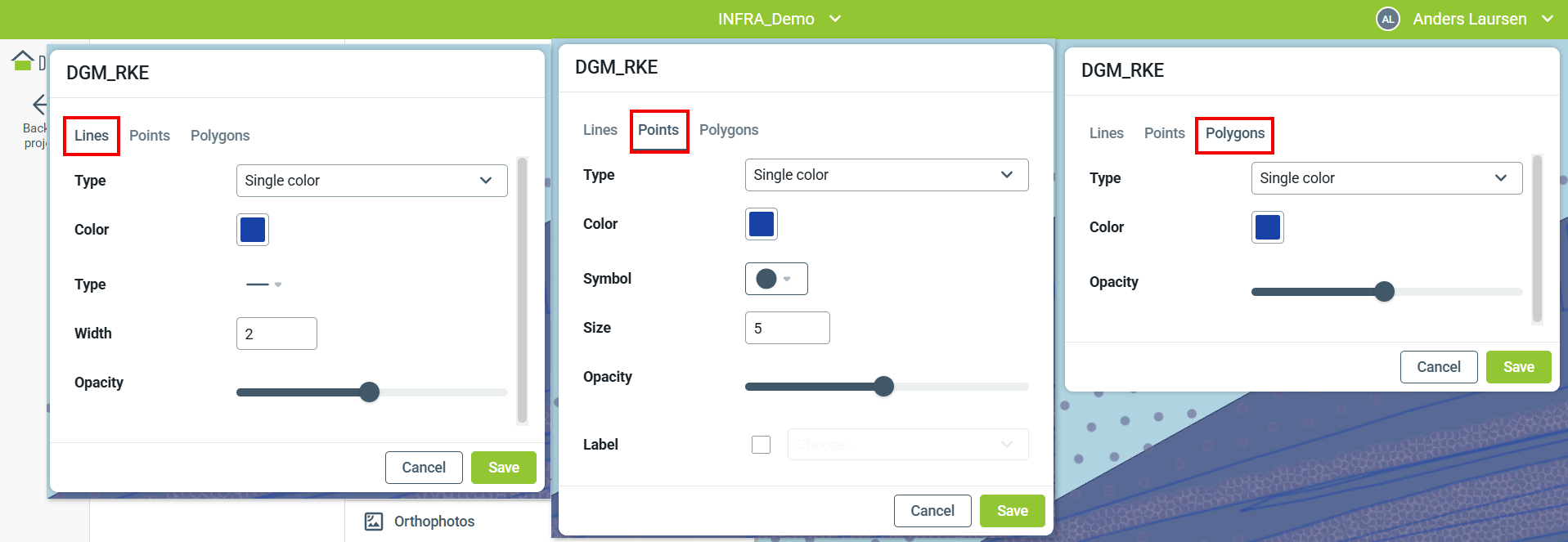

Enobarvna:
Vsi elementi imajo enak videz.

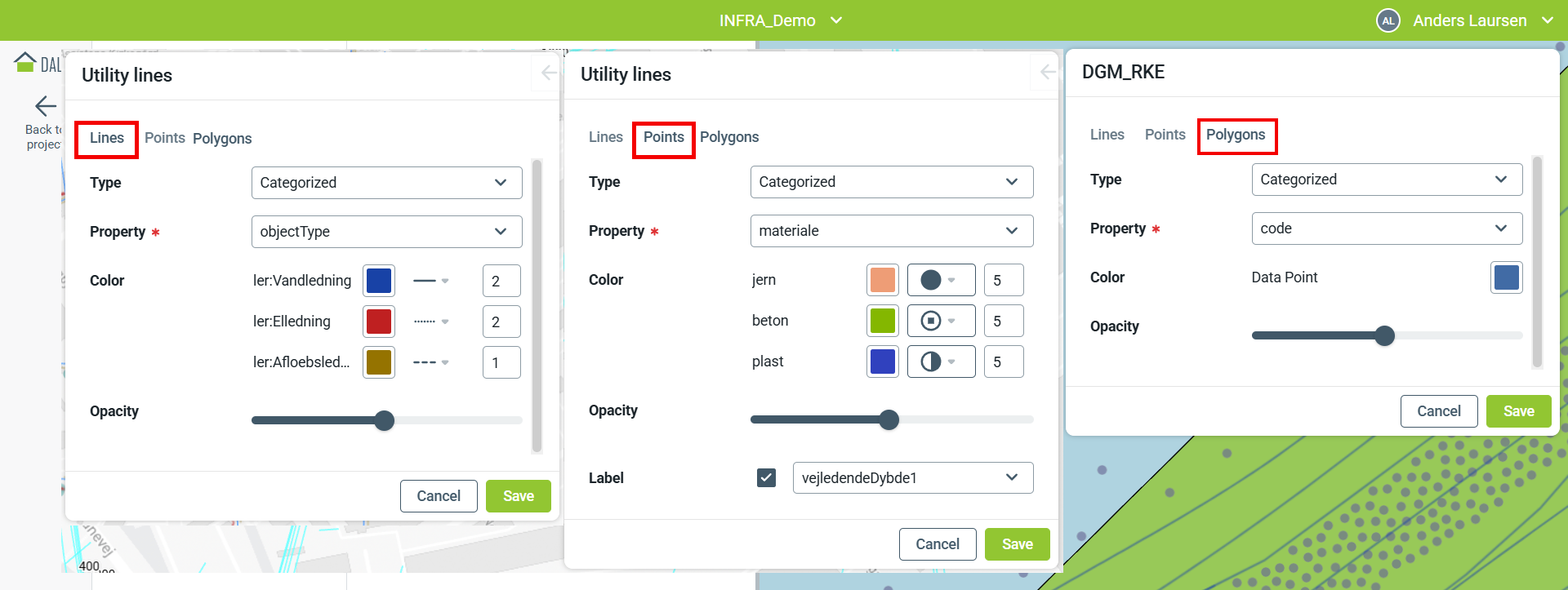

Kategorizirano
Videz elementov temelji na vrednosti lastnosti iz GIS datoteke. Vsaka lastnost ima lahko svojo barvo, vrsto/simbol ter debelino/velikost.
Stopnjevano
Videz elementov temelji na vrednosti lastnosti iz GIS datoteke znotraj, po meri določenega intervala.
"Velikost intervala" določa število kategorij in razpon vrednosti.
Barva "Od" se uporablja za najnižjo vrednost ter barva "Do" za najvišjo.
Barve v vmesnih intervalih tvorijo gradient, pri čemer ima vsak interval svojo vrsto/simbol in debelino/velikost.
