Poravnave so bistven del linearnih infrastrukturnih projektov, kot so železnice ali ceste.
V Daluxu jih lahko uporabite za dodajanje stacionaže, ustvarjanje usklajenih odsekov cone, izračun količin in še veliko več.
Poravnave je mogoče naložiti kot datoteko LandXML ali kot del IFC datoteke.
Več o podprtih formatih lahko preberete v tem članku: Podprti podatkovni formati v InfraField
Naloži datoteke poravnav

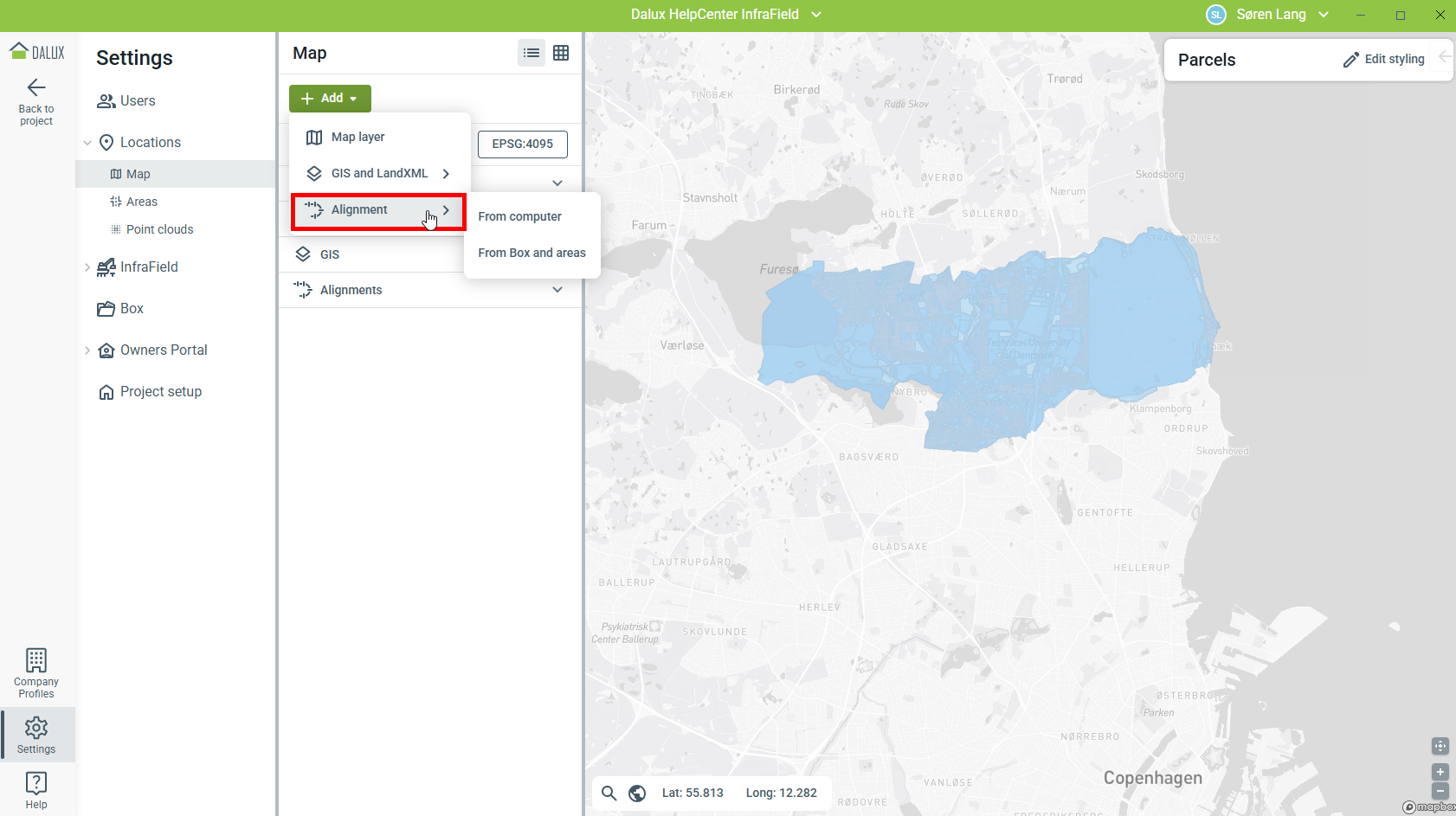

Če želite dodati novo datoteko poravnave v Lokacije, pojdite na:
Nastavitve
Lokacije
Zemljevid
Dodaj
Poravnava.

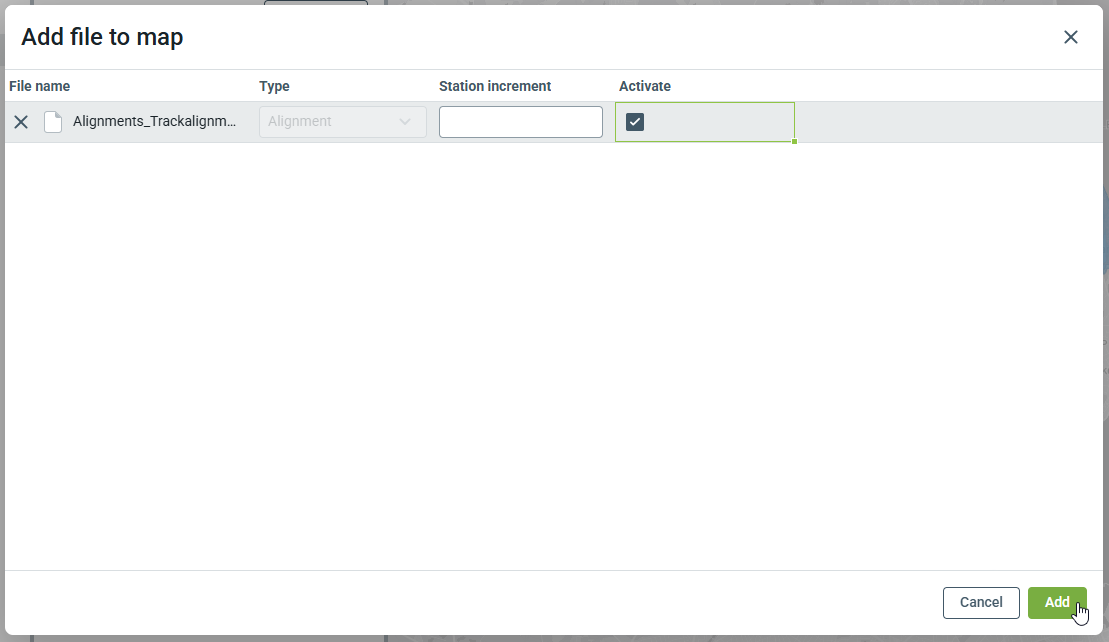

Izberite datoteko iz mape v Dalux Boxu ali pa naložite datoteko poravnave iz računalnika.
Poravnave je mogoče dodati tudi iz IFC datotek, ki so dodane območjem, če vsebujejo podatke o poravnavi. Te IFC datoteke bodo prikazane skupaj z datotekami iz Dalux Box, kar olajša izbiro vseh relevantnih datotek naenkrat.
Če imajo datoteke s poravnavami ali IFC datoteke več poravnav, jih je mogoče vse hkrati uvoziti.

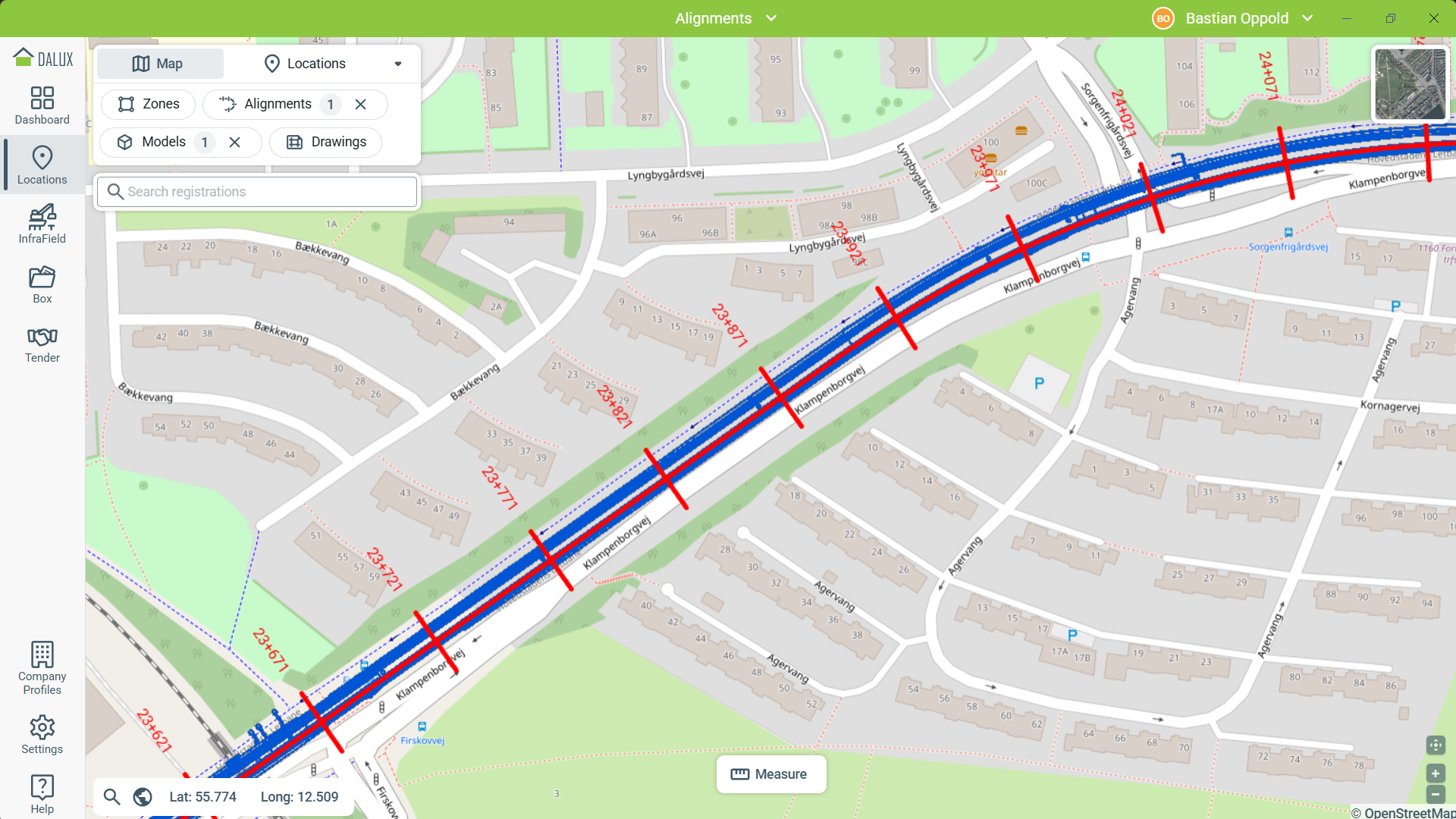

Inkrementi stacionaže: Glede na geometrijo poravnave lahko dodate inkremente za označevanje poravnave na zemljevidu in v 3D pogledu. To izboljša navigacijo in vam olajša ustvarjanje prečnih prerezov.
Vnesite želeno število inkrementov kot številko (najmanj 5), in Dalux bo te inkremente ustvaril v metrih.
Aktiviraj: Označite to polje, da aktivirate te poravnave in jih prikažete v Lokacije.

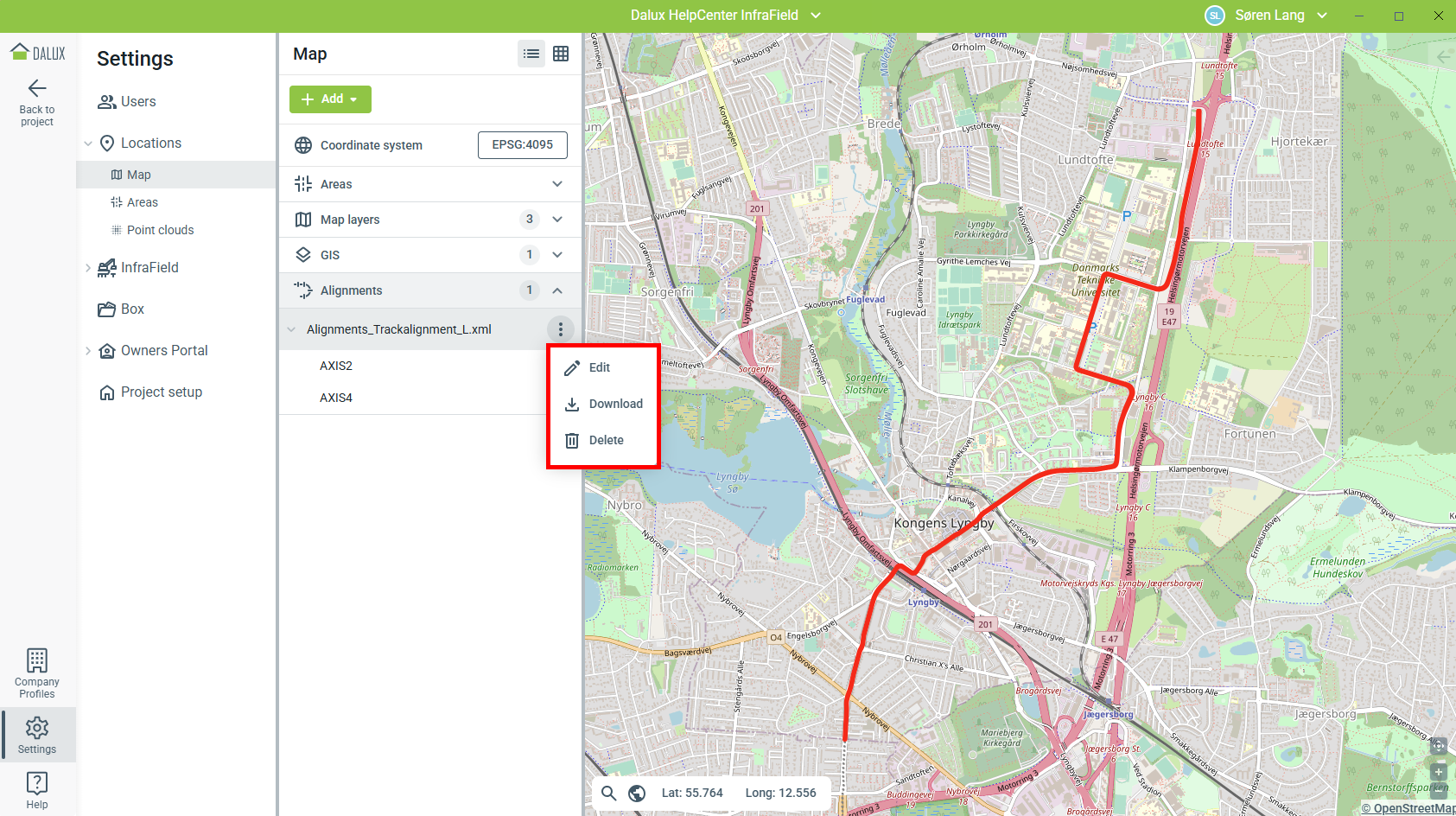

Datoteke so prikazane v nastavitvah zemljevida, vsaka poravnava iz datoteke pa je prikazana spodaj.
Uporabite ikono za
Uredi,
Prenesi ali
Izbriši datoteko.
Ko ste uspešno naložili poravnave v Lokacije, so na voljo uporabnikom za navigacijo in ustvarjanje prečnih prerezov, prav tako pa jih lahko uporabite za ustvarjanje con ali izračun količin.
