Kako nastaviti območja in objekte

V tem članku se boste naučili, kako nastaviti območja in objekte v InfraField.

Veliki infrastrukturni projekti običajno sestojijo iz linearnih koridorjev, kot so ceste ali železniške poravnave, skupaj s fiksnimi objekti, ki se nahajajo vzdolž koridorja, kot so postaje, tehnične stavbe, mostovi ali dostopni jaški.

Čeprav ti elementi lahko vsebujejo podobne vrste podatkov (modeli, teren in risbe), so v Dalux InfraField strukturirani in se po njih drugače krmari.

Linearne elemente konfigurirajte kot Območja, elemente, podobne stavbam ali fiksne strukturne elemente, pa kot Objekte. Ta članek pojasnjuje razlike in kako jih pravilno nastaviti.

Območja

Območja se uporabljajo za organizacijo linearnih infrastrukturnih projektov. Območje predstavlja neprekinjen geografski obseg, kot je cesta ali železniška poravnava.

Območja:

• Ne vsebujejo nivojev
• Lahko segajo do 50 km
• Podpirajo modele terena, načrtovalne modele in preslikane načrte
• Lahko jih segmentiramo s poravnavami

Območja so prikazana v pogledu zemljevida, ko je naložena vsaj ena BIM datoteka s koordinatami.

Več o podprtih formatih si lahko preberete v tem članku: Podprti podatkovni formati v InfraField.

Ustvari novo območje

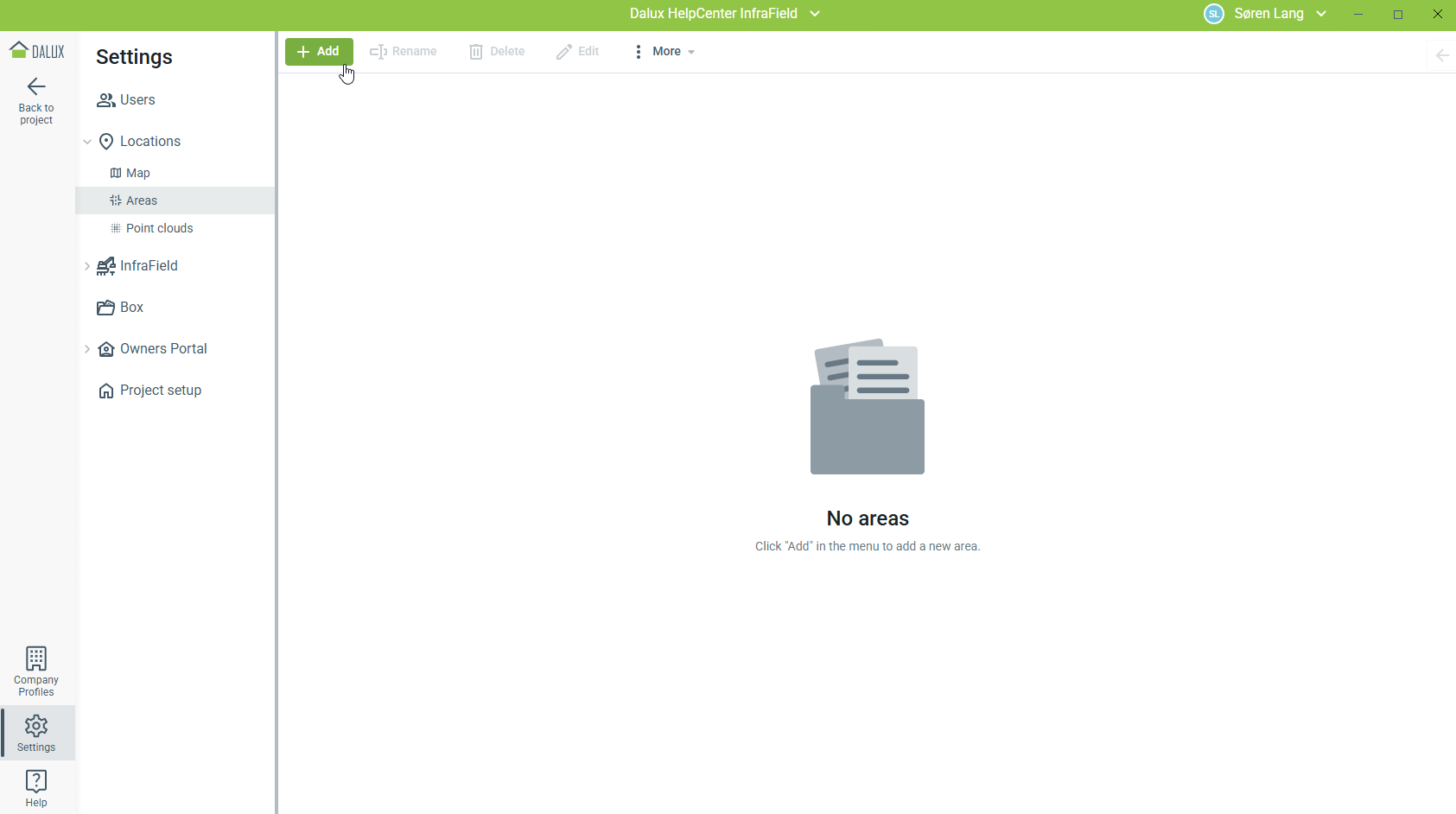

Za ustvarjanje novega območja pojdite na:

Nastavitve Lokacije Območja Dodaj 'Objekt'

Nato lahko v to območje naložite modele in risbe iz vašega računalnika ali Dalux Box.

Nalaganje datotek modelov

Modelne datoteke v območju so samodejno postavljene glede na koordinatne podatke v modelu in koordinatni sistem, določen za projekt. Več o koordinatnih sistemih si lahko preberete v tem članku: Kako nastaviti koordinatne sisteme.

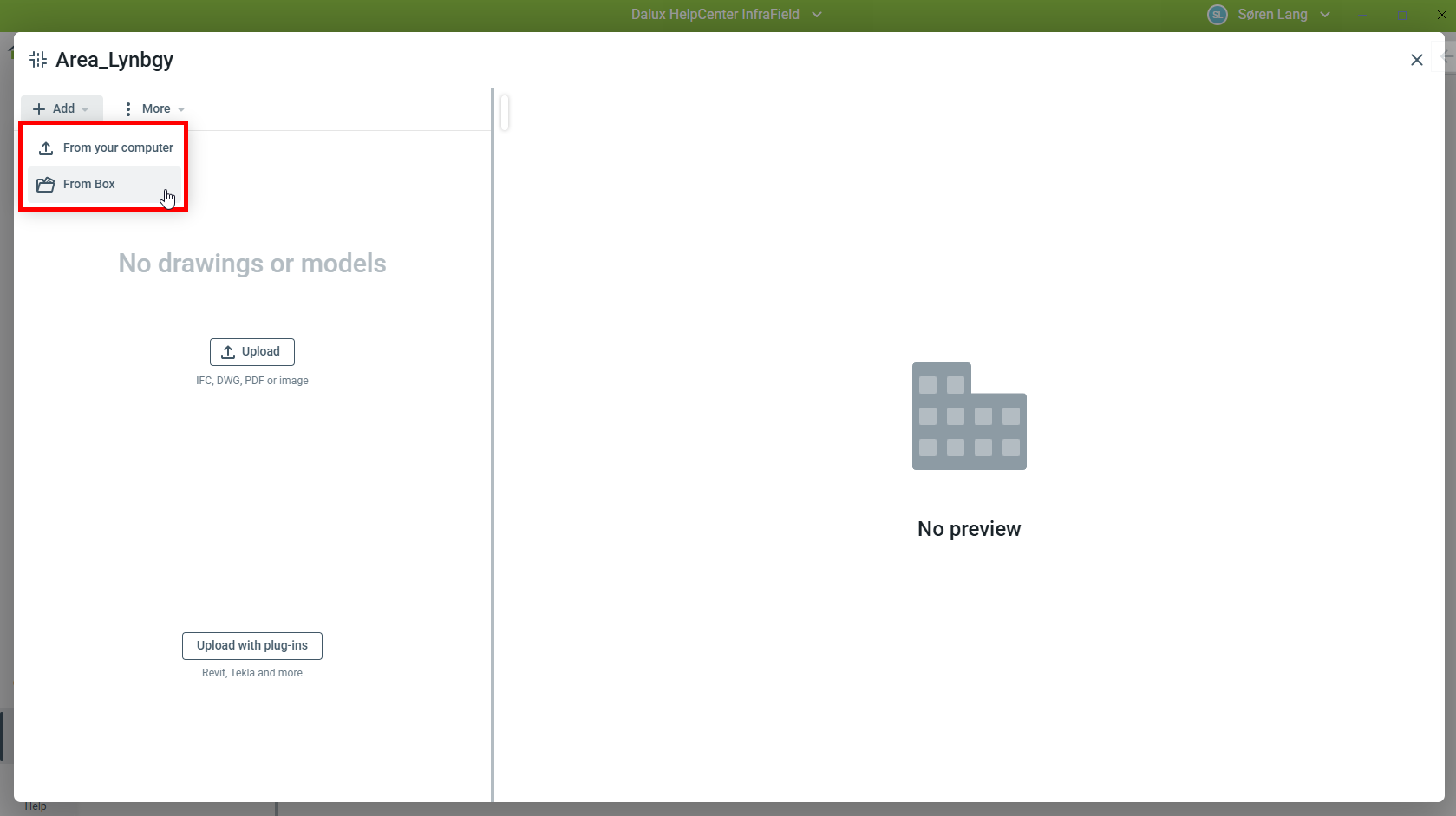

Če želite naložiti modelne datoteke, odprite območje in izberite DodajNaloži iz računalnika ali Iz Boxa.

Izberite svoje modelne datoteke in izpolnite ustrezne metapodatke, če nalagate nove datoteke iz vašega računalnika.

Pri nalaganju izberite vrsto datoteke:

• '3D model' za modele Design
• 'Terrain' za modele terena

Nalaganje modelov terena

Modeli terena se nalagajo na enak način kot modeli Design, vendar morajo biti kategorizirani kot 'Terrain'.

Modeli terena se ne prikazujejo v pogledu zemljevida in jih je mogoče v 3D pogledu vklopiti ali izklopiti.

Nalaganje in preslikava risb

Risbe se nalagajo na enak način kot modeli. Njihova postavitev je odvisna od tega, ali so v datoteki vključeni koordinatni podatki.

Disciplines pomagajo bolje strukturirati vaše Design, tako da ekipe takoj najdejo ustrezne načrte.

• Risbe s koordinatami (npr. nekateri DWG fajli) so samodejno postavljene in jih ni mogoče ročno premestiti.
• Risbe brez koordinat je treba ročno preslikati na model.

Načrti se lahko preslikajo v pogled od zgoraj.

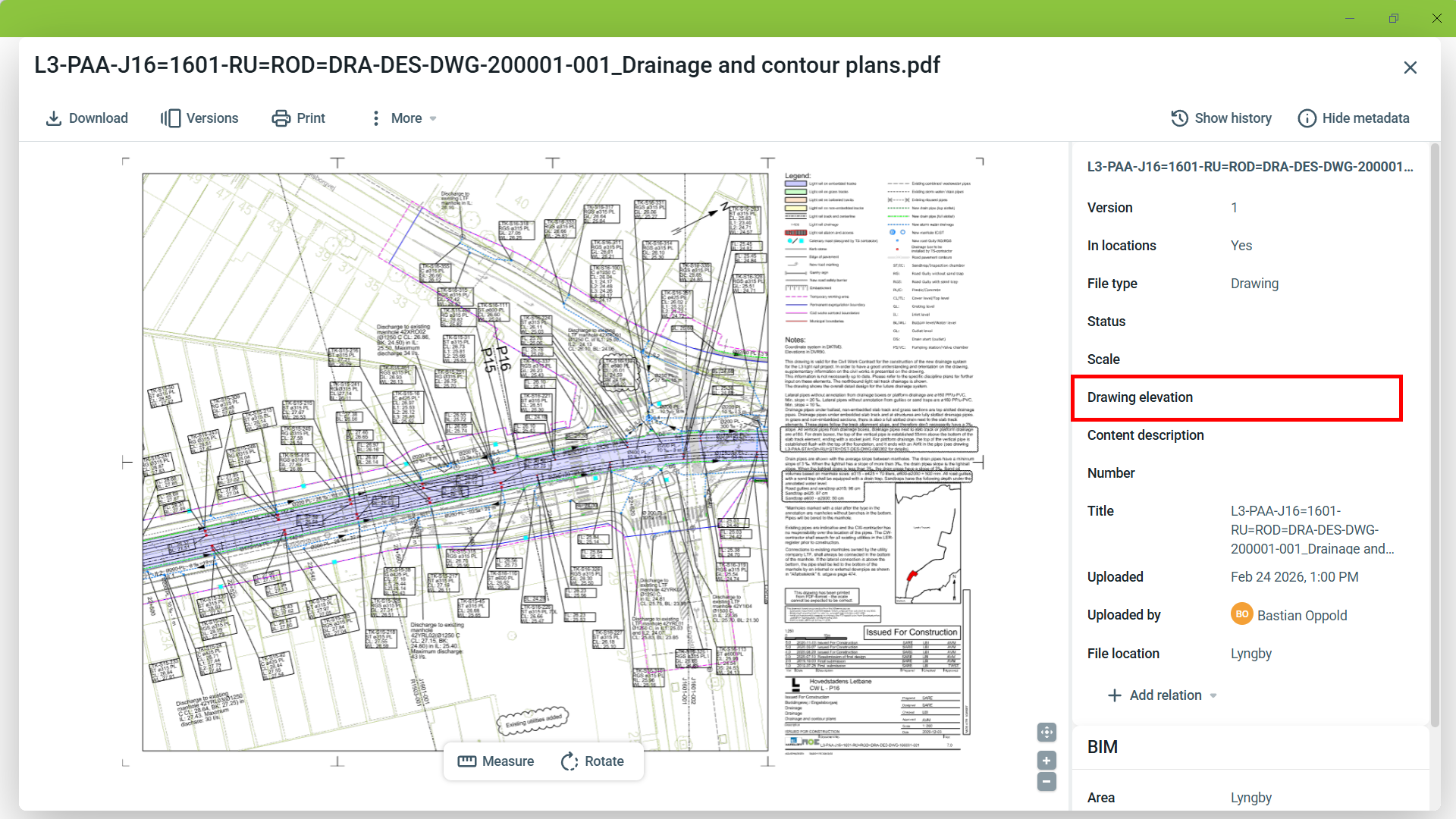

V metapodatkih načrta lahko določite njegovo višino. Lahko naredite eno od naslednjega

• Pustite višino risbe prazno: Višina risbe bo dinamično prilagojena v deljenem pogledu glede na vaš položaj.
• Določite fiksno višino risbe: Višina risbe je statična.

Upoštevajte, da ko enkrat dodate višino, se vedenje ne bo več vrnilo k dinamičnemu prikazu, tudi če odstranite višino iz te risbe.

Preslikava prereznih risb

V linearnih infrastrukturnih projektih prerezne risbe predstavljajo prečne prereze vzdolž poravnave koridorja. Za razliko od stavb (ali objektov), kjer so risbe preslikane na vnaprej določene stopnje, so prerezne risbe v območjih preslikane na položaj vzdolž poravnave.

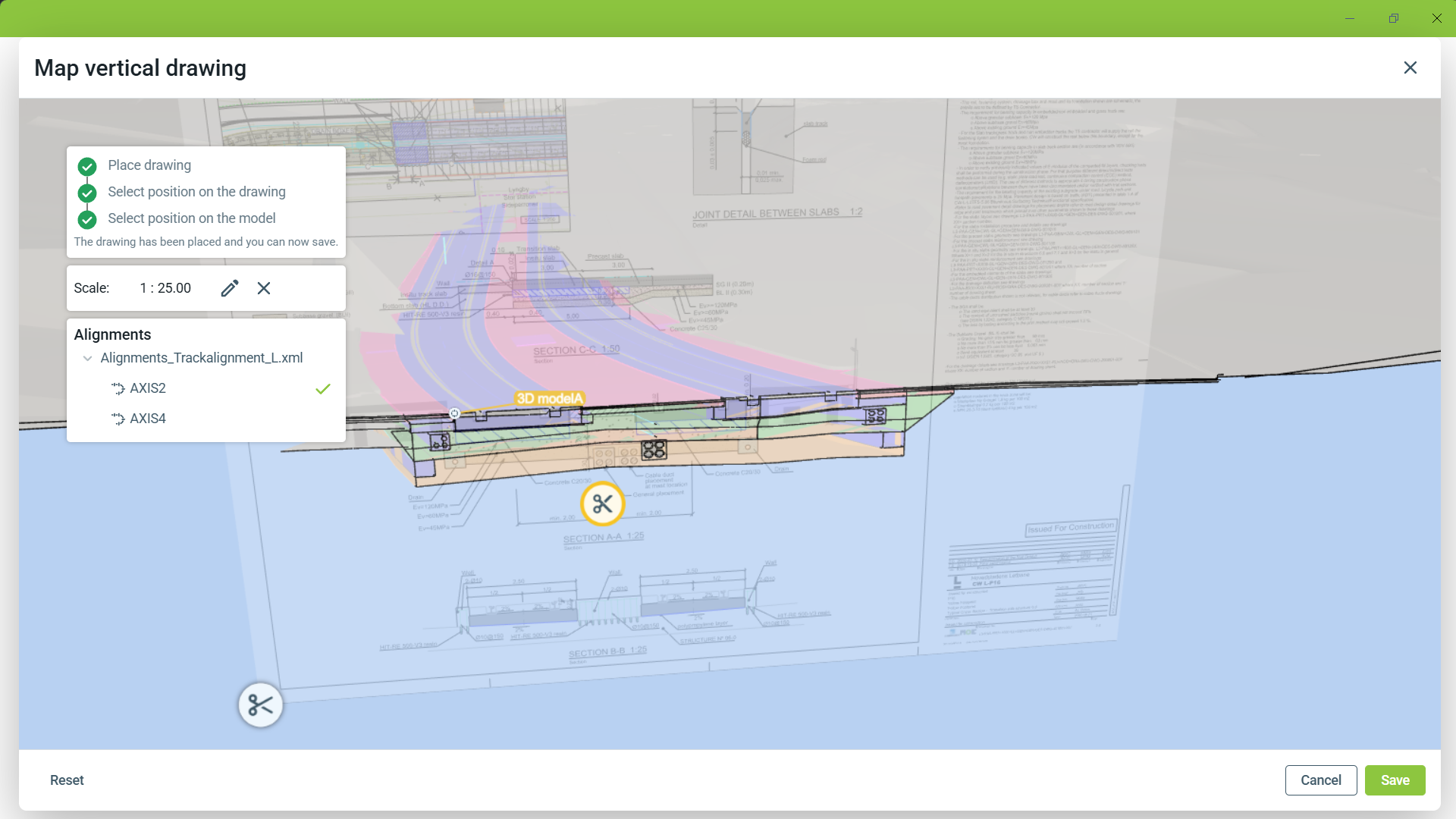

Ko so poravnave na voljo v projektu, jih je treba uporabiti kot referenco za preslikavo prereznih risb. Izbrana poravnava je prikazana v pogledu od zgoraj, kar vam omogoča določiti:

• Po stacionaži (položaj) vzdolž poravnave
• Smer prereza
• Natančna lokacija prereza

To zagotavlja, da risba natančno ustreza geometriji koridorja in da jo je mogoče dosledno krmariti v povezavi s poravnavo.

Postavite kurzor nad risbo in kliknite Navpična preslikava.

Če poravnave ni na voljo, kliknite '3D' in sledite postopku iz tega članka: Preslikajte risbe navpično.

Upoštevajte, da je ta pristop bistveno bolj zamuden. Če imate na voljo datoteke poravnav, priporočamo, da jih najprej naložite in šele nato preslikate prerezne risbe.

Za projekte, ki temeljijo na koridorjih, zato močno priporočamo nalaganje poravnav pred preslikavo prereznih risb.

Rezultat nastavitve območja

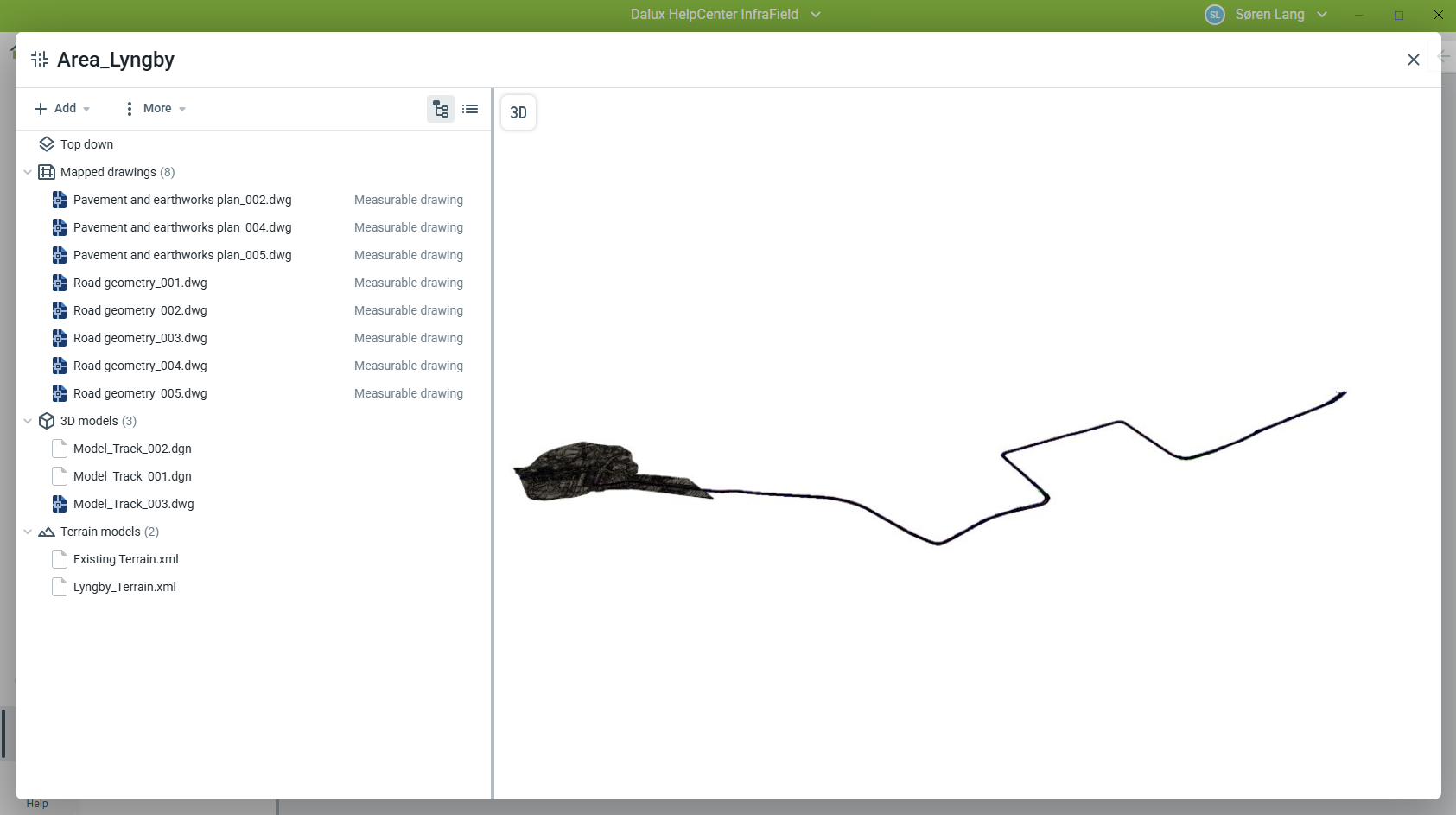

Ko so datoteke naložene in obdelane, so organizirane po vrsti in disciplini. Na voljo je 3D Predogled združenih Modelov.

Območje mora vsebovati vsaj en BIM model s koordinatami, da se prikaže v pogledu zemljevida. Območja, ki vsebujejo samo PDF-je ali slike, ni mogoče geografsko umestiti.

Največja razdalja med objekti je 50 km na območje.

Več možnosti

V meniju Več  lahko dostopate do Dnevnika območja ali si ogledate predogled modela.

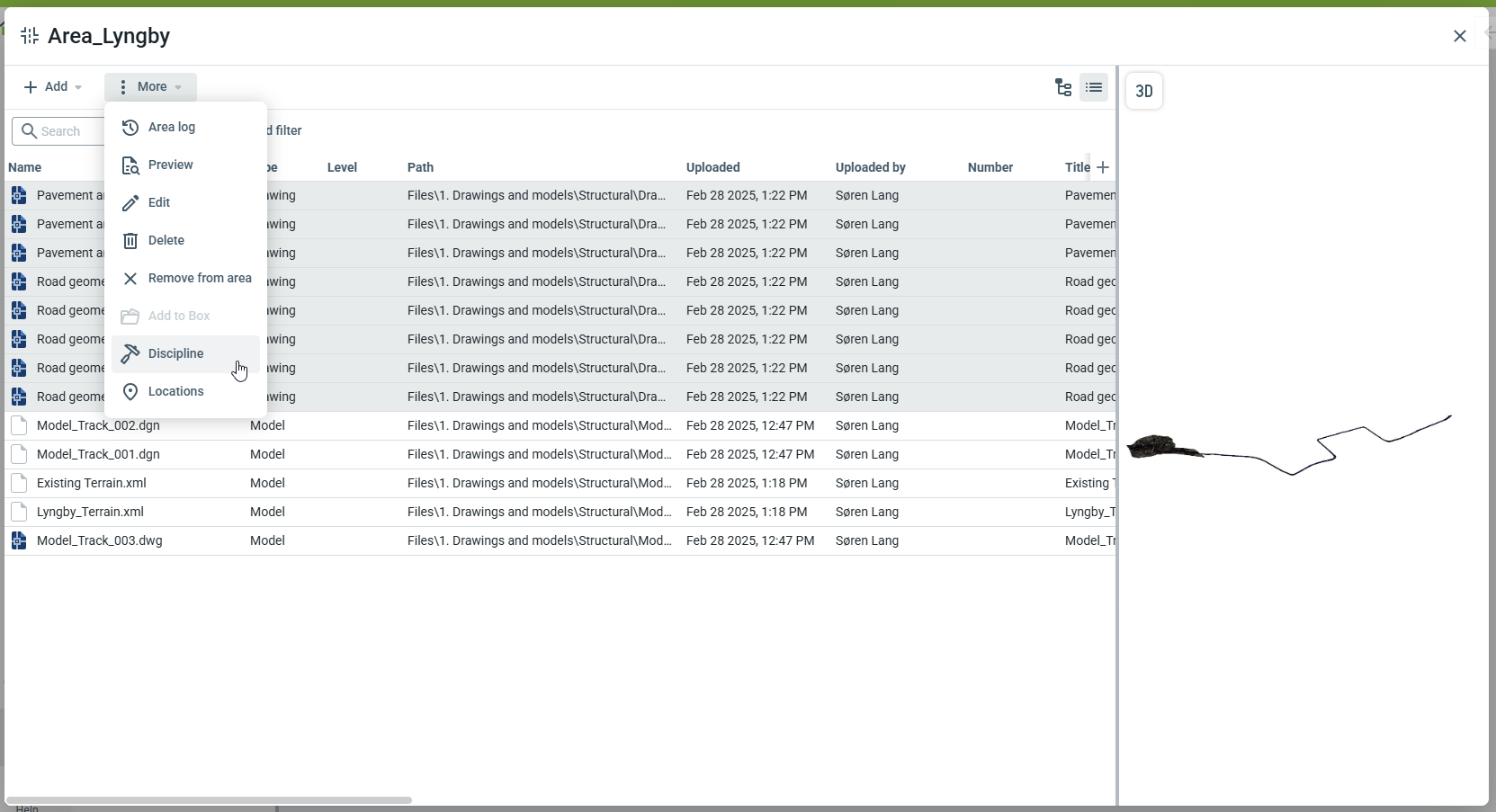

Pri vsaki risbi lahko kliknete ikono , da dobite naslednje možnosti:

• Uredi: Odprite datoteko, da uredite metapodatke, mapo ali naložite novo različico
• Izbriši: Omogoča izbris datoteke iz Lokacij in Boxa.
• Dodaj v Box: Če je bila ta datoteka naložena iz računalnika, jo lahko dodate v mapo v Dalux Boxu.
• Odstrani iz območja: Če je bila ta datoteka tudi naložena v Box, jo lahko odstranite iz območja, ne da bi jo izbrisali.
• Disciplina: Omogoča nastavitev discipline/poddiscipline za datoteko.
• Lokacije: Omogoča odločitev, ali bo načrt prikazan v Lokacijah ali ne.

Datoteke 3D modelov, naložene kot 3D modeli, lahko spremenite v model terena. Obratno lahko modele, ki so naloženi kot modeli terena, spremenite v 3D model.

Privzeti ogled je pogled mape, vendar ga lahko spremenite s klikom na ikono v zgornjem desnem kotu. To bo prikazalo datoteke v standardnem pogledu seznama, kjer lahko iščete in filtrirate vsebino. Izberete lahko več datotek hkrati za urejanje ali brisanje.

Objekti

Objekti se uporabljajo za vertikalne ali stavbam podobne elemente, ki so nameščeni vzdolž ali znotraj linearnih infrastrukturnih projektov, kot so postaje ali tehnične stavbe.

Za razliko od območij, objekti:

• Vsebujejo nivoje
• So omejeni na največjo dolžino 2 km
• Imajo risbe, preslikane na posamezne nivoje

Objekti so postavljeni glede na koordinate v njihovih BIM datotekah in jih ni mogoče ročno pozicionirati.

V pogledu zemljevida je viden le samodejno ustvarjen zgornji pogled na odtis modela. Risbe, priložene objektu, niso neposredno prikazane na zemljevidu.

Aktiviraj objekte

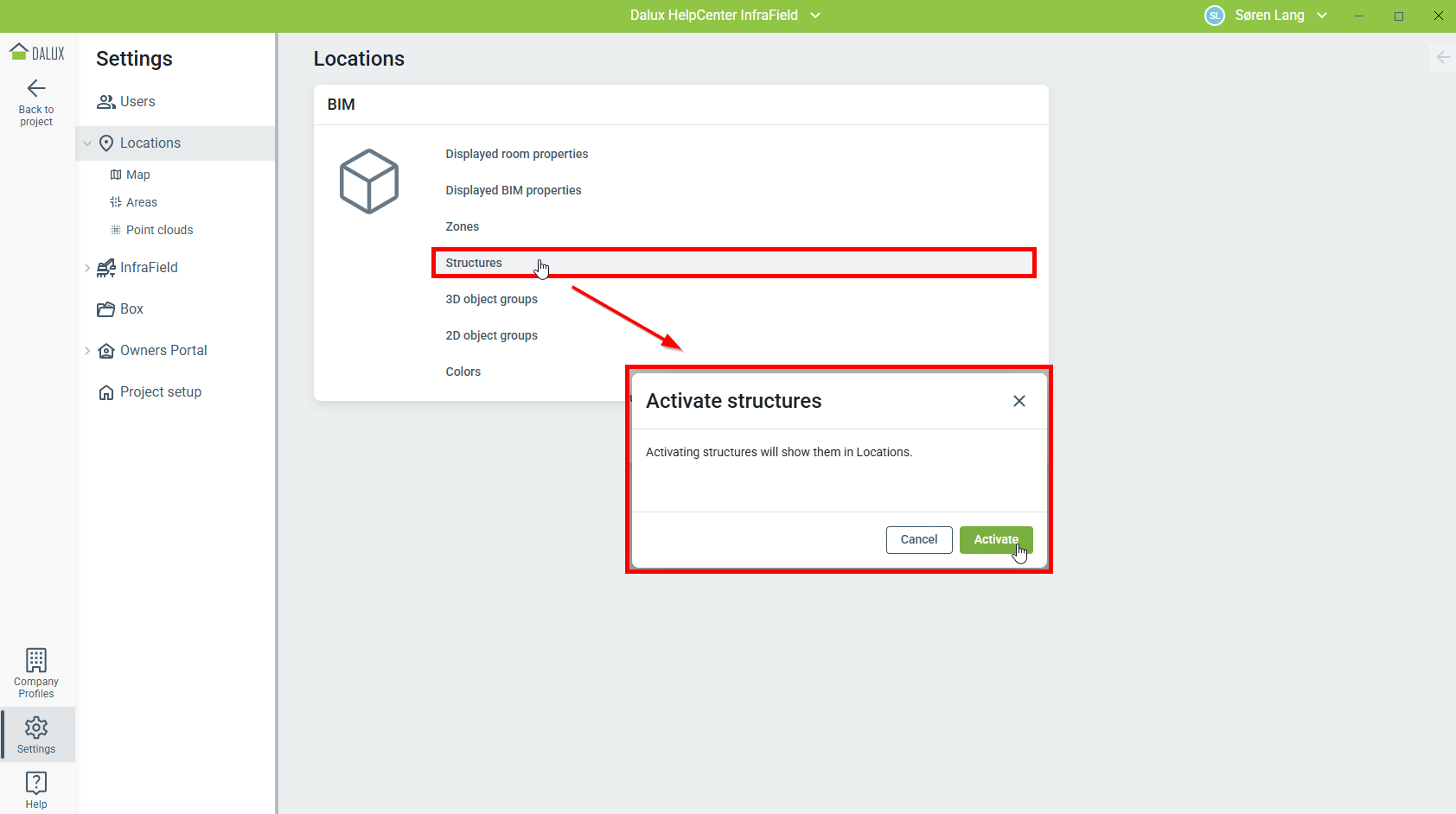

Objekte je treba aktivirati pred uporabo. Če želite aktivirati objekte, pojdite na:

Nastavitve Lokacije 'Objekti''Aktiviraj'

Ustvari nov objekt

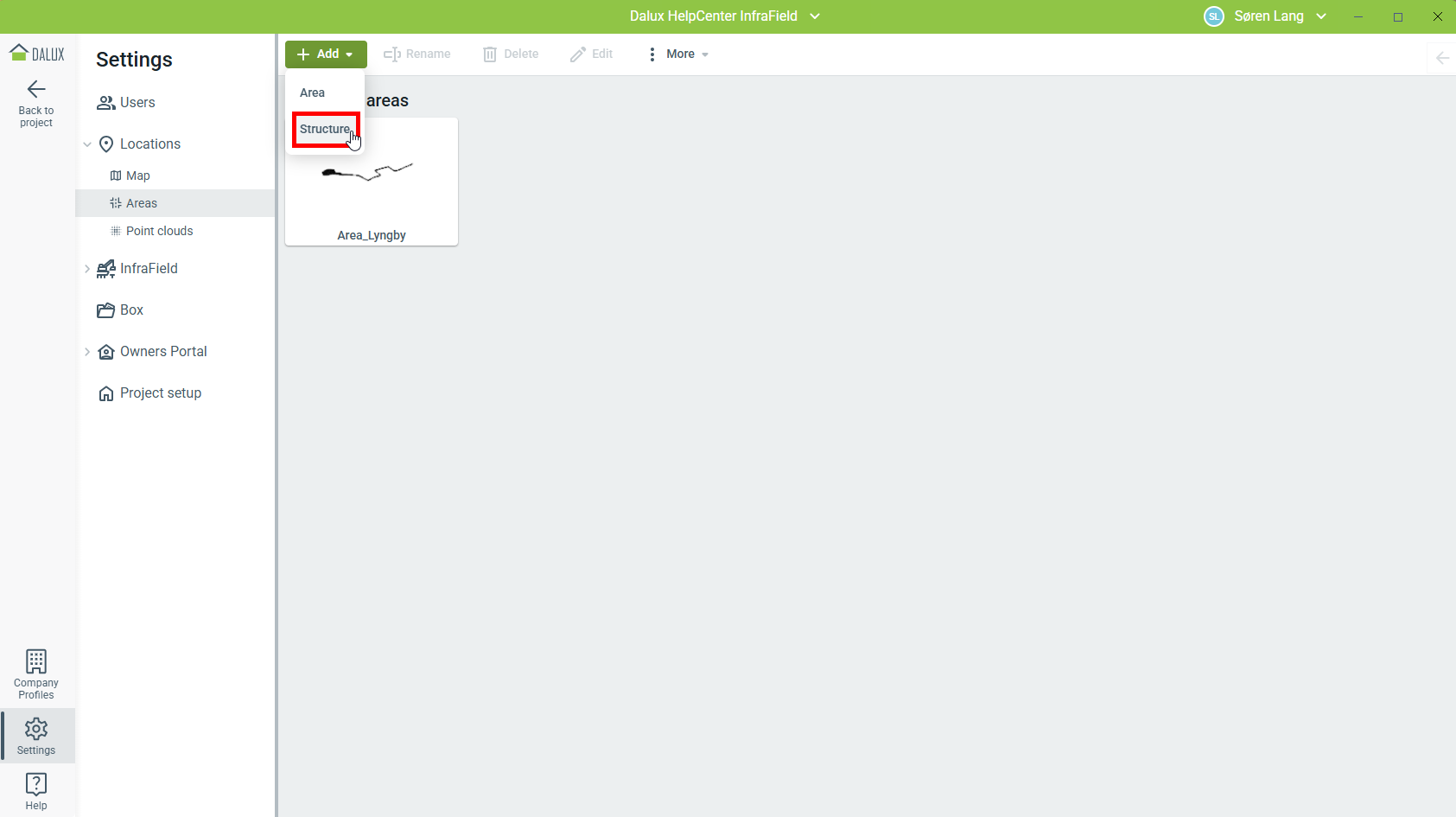

Za ustvarjanje novega objekta pojdite na:

Nastavitve Lokacije Območja Dodaj 'Objekt'

Modeli in risbe se nalagajo enako kot v stavbah. Ker se obnašajo enako, je mogoče ustvariti nivoje in risbe preslikati na določene nivoje. Preberite več o tem v tem članku: Naloži datoteke IFC modelov in 2D načrte.

Ključne razlike
