V tem članku bomo pojasnili, kako v InfraFieldu nastaviti vnaprej določene ali po meri prilagojene koordinatne sisteme.
Koordinatni sistemi so bistveni pri projektih civilne gradnje, saj zagotavljajo, da podatki za Design, geodezijo, gradnjo in GIS ostanejo natančno usklajeni skozi celoten življenjski cikel.
Če so koordinatne reference neusklajene, se napake kopičijo med fazami, kar vodi do napačno poravnanih modelov, premaknjenih površin, nepravilnih višin in dragih gradbenih napak.
Skupni koordinatni okvir zagotavlja natančno pozicioniranje na terenu, zanesljivo prekrivanje modelov med CAD/BIM in GIS ter nemoteno integracijo podatkov iz geodezije, posnetkov z drona, LiDAR-ja in modelov Design.
Uporabniške pravice
Za nastavitev koordinatnega sistema morate imeti vlogo Upravitelja projekta ali biti del po meri prilagojene skupine uporabnikov z dovoljenjem za ogled in urejanje območij, stavb in lokacij.
Kako nastaviti koordinatni sistem
Koordinatni sistem postavi projekt v realni svet in uskladi vsa območja in objekte v prikazu zemljevida. Ko enkrat nastavite koordinatni sistem, se ta uporabi za vsa območja in objekte v projektu, zato jih ni treba ročno postavljati na zemljevid.
OPOZORILO
Poskrbite, da boste od začetka izbrali pravilen koordinatni sistem, da kasneje ne boste vplivali na svoja območja in objekte.

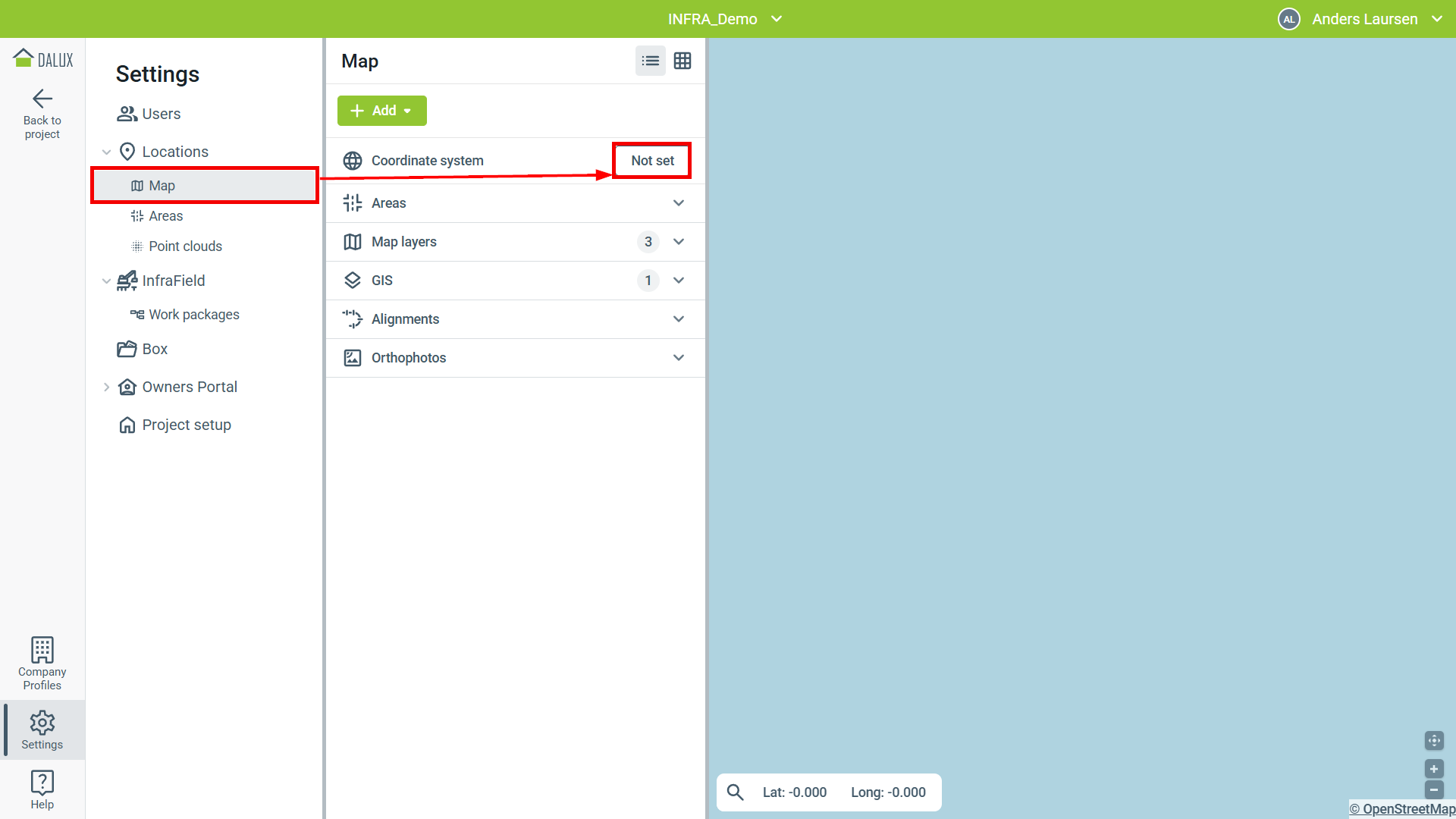

Za umestitev projekta v pravilen koordinatni sistem pojdite na
Nastavitve
Lokacije
Zemljevid
V Koordinatni sistem kliknite na 'Ni nastavljeno'.

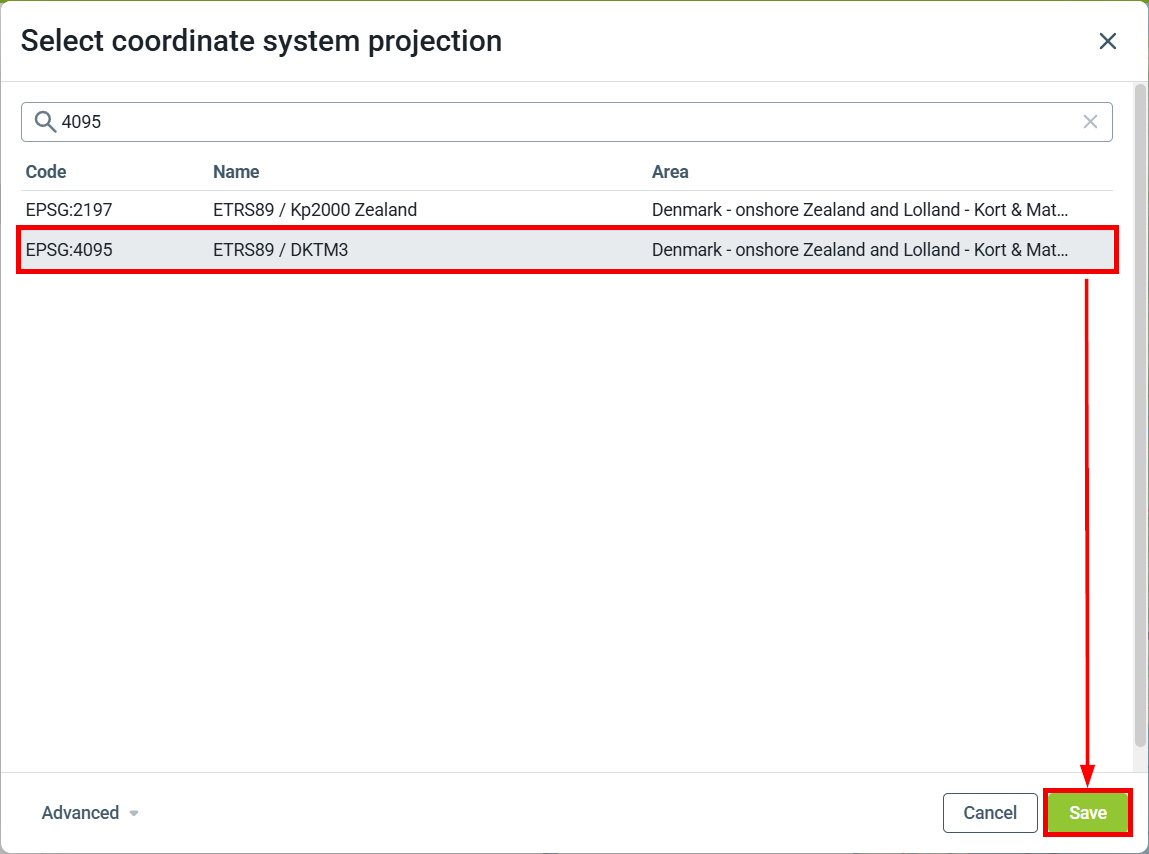

Koordinatni sistem lahko poiščete po kodi, imenu ali območju. Ko najdete pravi sistem, ga izberite s seznama in kliknite 'OK'.
Če vam ni treba ničesar prilagajati, je vaš koordinatni sistem zdaj uporabljen v projektu in pripravljen za uporabo.
Napredne možnosti

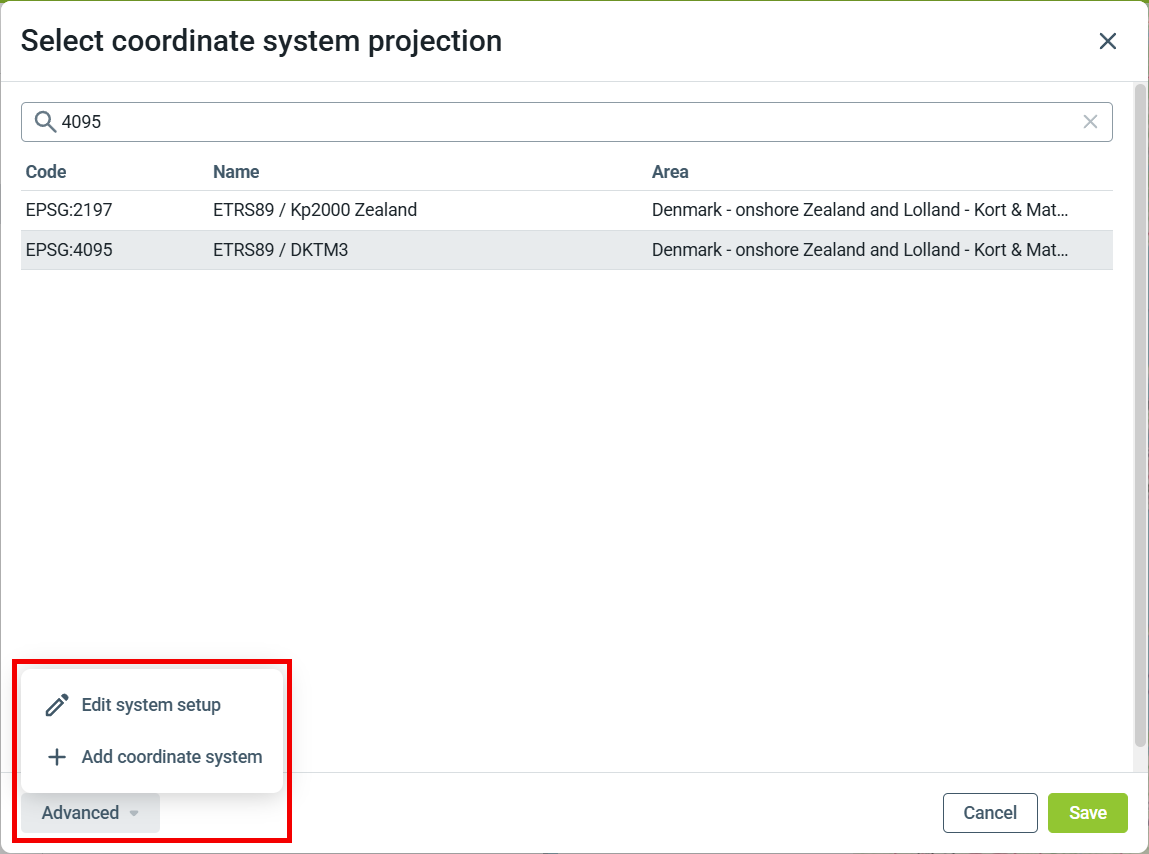

V meniju 'Napredno' lahko uredite trenutno nastavitev koordinatnega sistema ali dodate svoj koordinatni sistem po meri.

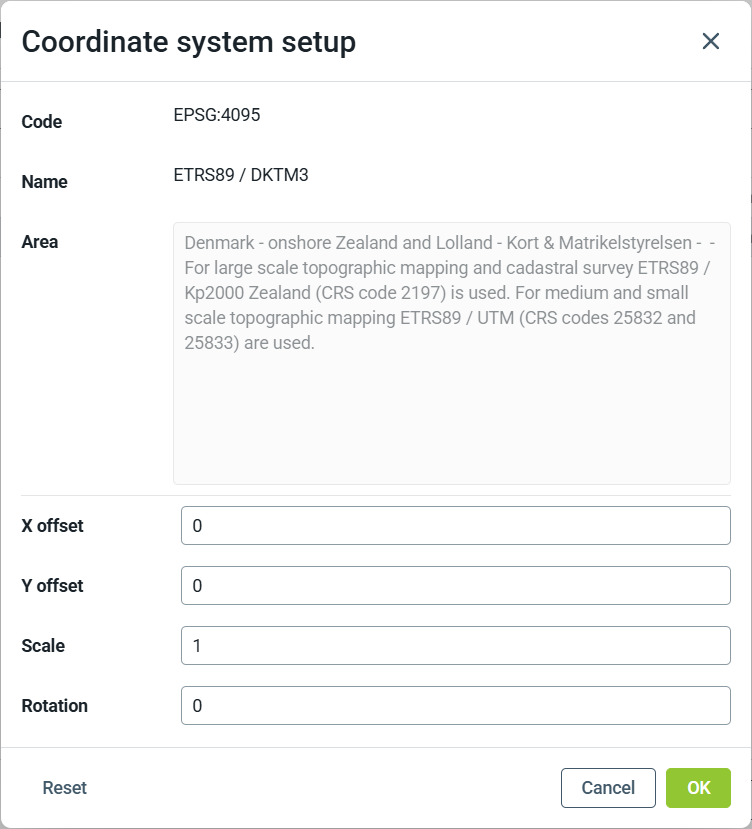

V Uredi nastavitve sistema lahko prilagodite projekcijo trenutno izbranega sistema, da se ujema z vašim projektom. To storite s prilagoditvijo odmika X in Y, merila in rotacije.
Po potrebi uporabite spremembe in kliknite 'OK' za shranjevanje.
Kliknite na 'Ponastavi', da se vrnete na privzete vrednosti projekcije.
Dodaj koordinatni sistem po meri
Če ne najdete koordinatnega sistema, ki ga uporabljate, ali če želite dodati svoj koordinatni sistem po meri, ga lahko dodate na seznam.

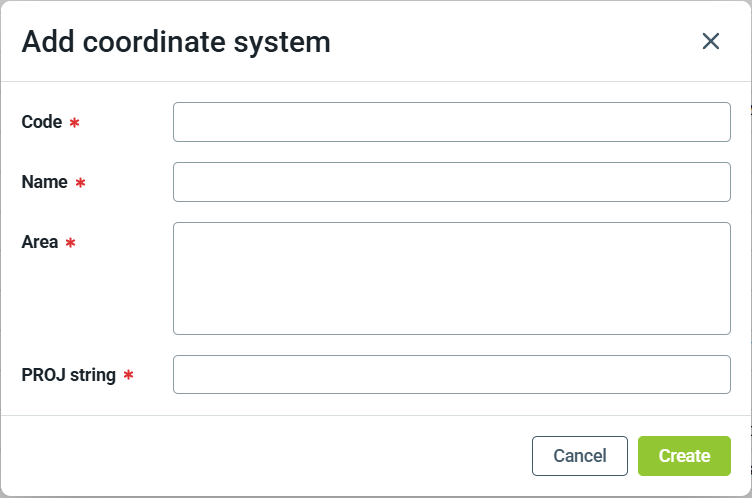

To naredite v meniju 'Napredno' tako, da kliknete Dodaj koordinatni sistem.
Vnesite zahtevane informacije: kodo, ime in območje — prikazani so v pogledu seznama.
Polje 'PROJ string' naj vsebuje vrednosti za vaš koordinatni sistem po meri.
Upoštevajte, da kode ni mogoče urejati kasneje, zato se prepričajte, da vnesete pravilno vrednost. Če morate spremeniti kodo, boste morali izbrisati koordinatni sistem in začeti znova.
Ko je dodan, je mogoče koordinatni sistem izbrati enako kot katero koli od privzetih možnosti.
Uredi koordinatni sistem po meri

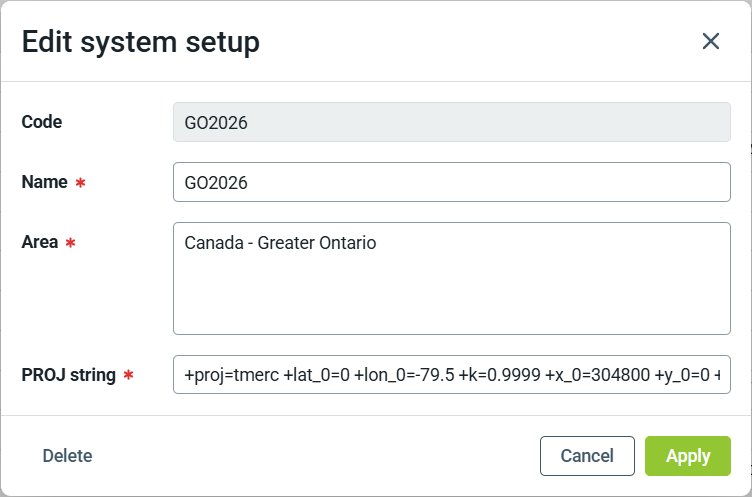

Ko je izbran koordinatni sistem po meri Uredi nastavitve sistema, vam omogoča urejanje imena, območja in PROJ stringa.
Če želite izbrisati koordinatni sistem po meri, kliknite 'Izbriši' v spodnjem levem kotu. Pred izbrisom boste pozvani, da potrdite dejanje.
Izbrisani sistemi ni mogoče obnoviti, vendar lahko po potrebi ustvarite novega z enakimi informacijami.
Brisanje začne veljati takoj za vse uporabnike, zato ustrezno načrtujte, če je projekt v uporabi.
Preberite več
Če želite izvedeti več o nastavitvi podatkov GIS, preberite ta članek: Kako nastaviti GIS in LandXML.
