Ustvarjanje PDF-jev za Dalux sledi enakim načelom kot standardno ustvarjanje načrtov, pri čemer je poudarek na tem, da datoteke brezhibno delujejo s funkcijami Daluxa.
Za kar najboljšo izrabo funkcij Daluxa morajo biti nastavitve PDF-ja pravilno pripravljene in dokumentirane, da se zagotovi doslednost v vseh različicah.
V tem članku bomo predstavili najboljšo prakso za ustvarjanje PDF-jev, da boste zmanjšali napake in čim bolj omejili motnje za končne uporabnike.
Ta članek predpostavlja, da ne uporabljate vtičnika in PDF-je neposredno iz CAD-programske opreme izrisujete/tiskate.
Kot primer je uporabljen AutoCAD Architecture, vendar načela veljajo ne glede na programsko opremo.
Opomba
Dalux ne priporoča določenih nastavitev, temveč le, da se iste nastavitve dosledno uporabljajo v vseh različicah.
Nastavitve izvoza
Nastavitve izvoza določajo izhod PDF-ja in tudi navidezno majhna sprememba lahko vpliva na funkcijo za končnega uporabnika, ko uporablja funkcijo primerjave.

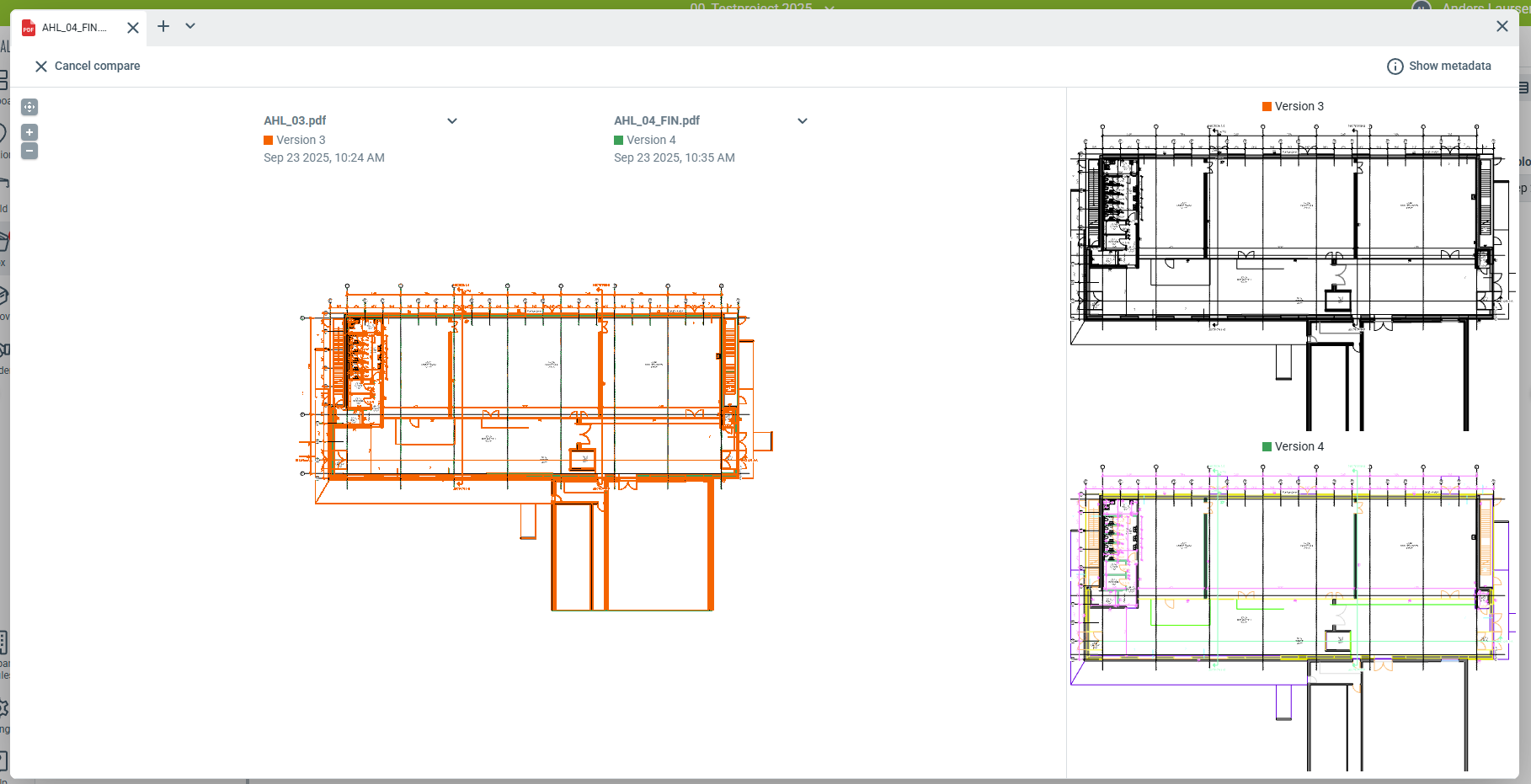

V spodnjem primeru so risbe umeščene na isto mesto, vendar uporabljajo različne sloge črt, kar otežuje primerjavo različic.

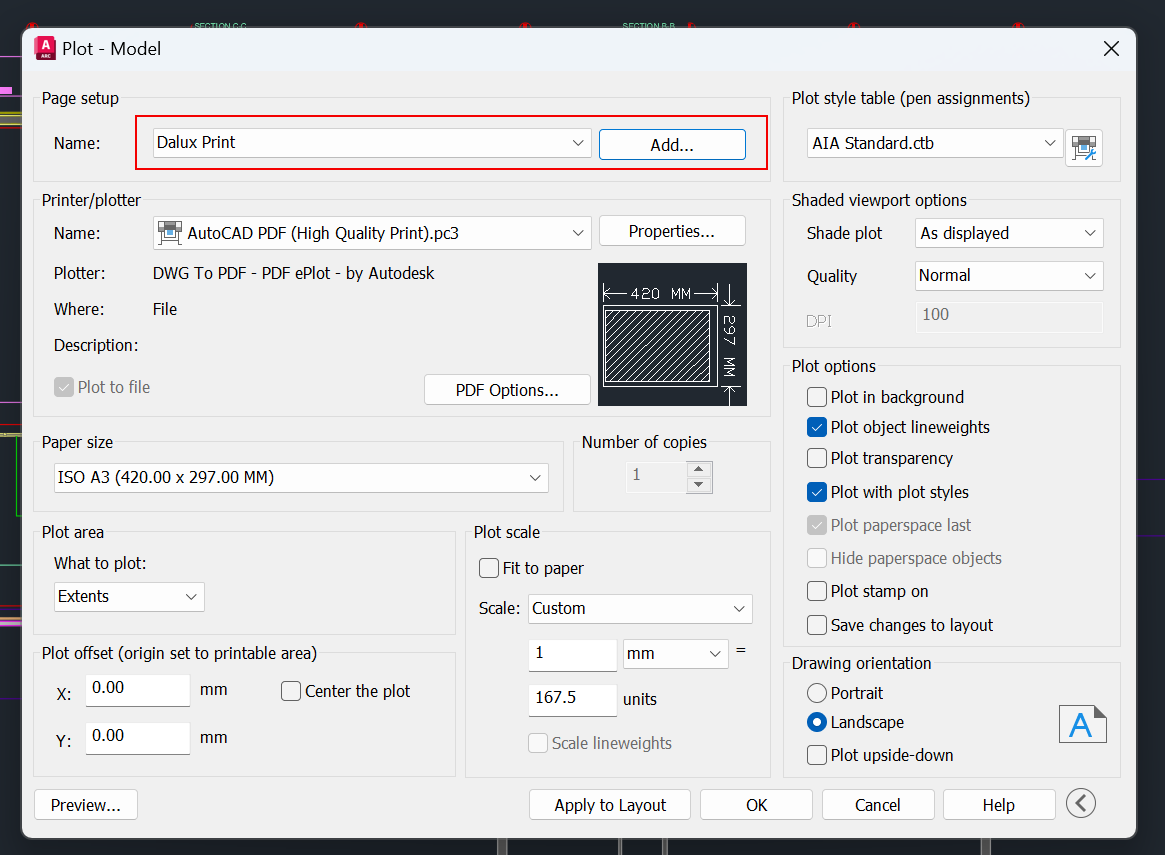

Da se temu izognete, se dogovorite o nastavitvah in jih shranite za uporabo vsakič, ko se ustvari nova različica.Dokumentirajte nastavitev, vključno z razlagami polj, da lahko sodelavci ustvarjajo PDF-je z enakimi nastavitvami.
Velikost papirja
Velikost papirja določa obseg načrta in je zelo pomembna za registracije v modulu Lokacije, saj so umeščene glede na koordinate X in Y.
Če ustvarite A4 in ga uporabite za registracije, nato pa ustvarite A3, so prejšnje registracije umeščene na napačno mesto.

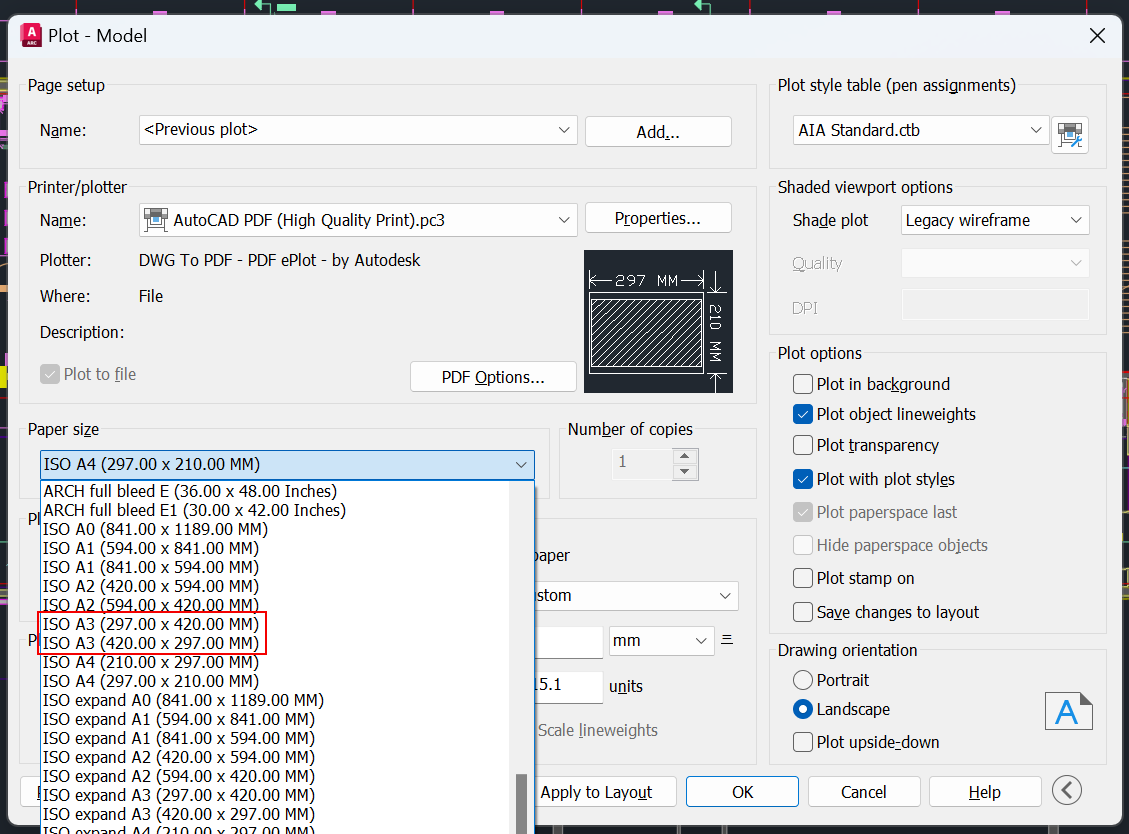

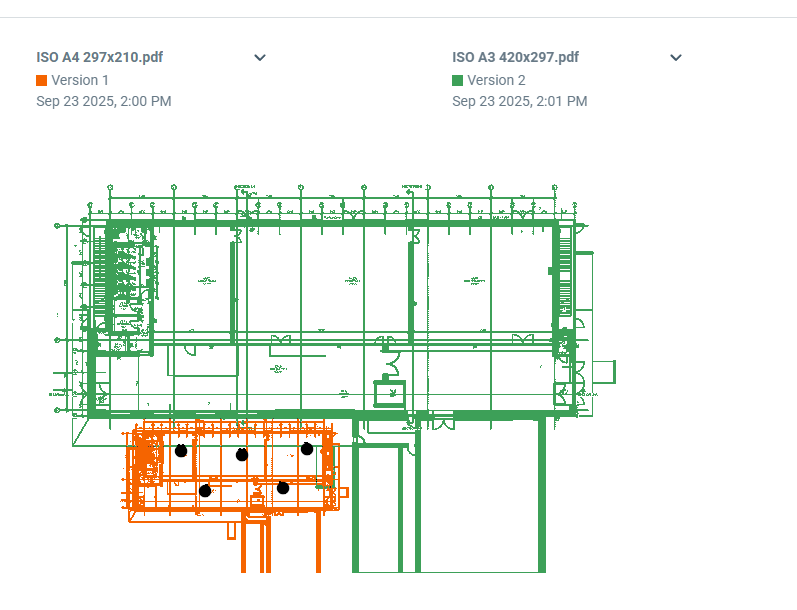

V spodnjem primeru je bila prva dodana različica načrt v formatu A4, kasneje pa je bila spremenjena v A3.
Novega načrta ne morete narediti enake velikosti kot starega, razen če je bil dodan model.
Težave z poravnavo
Če se PDF-ji zdijo enaki, so pa umeščeni na različna mesta, je zelo verjetno, da so bile risbe ustvarjene pod različnimi koti.
V Daluxu bodo risbe bodisi pod kotom 90° ali pa nepravilno poravnane levo ali desno, če sta bili različici ustvarjeni z različnima usmeritvama.

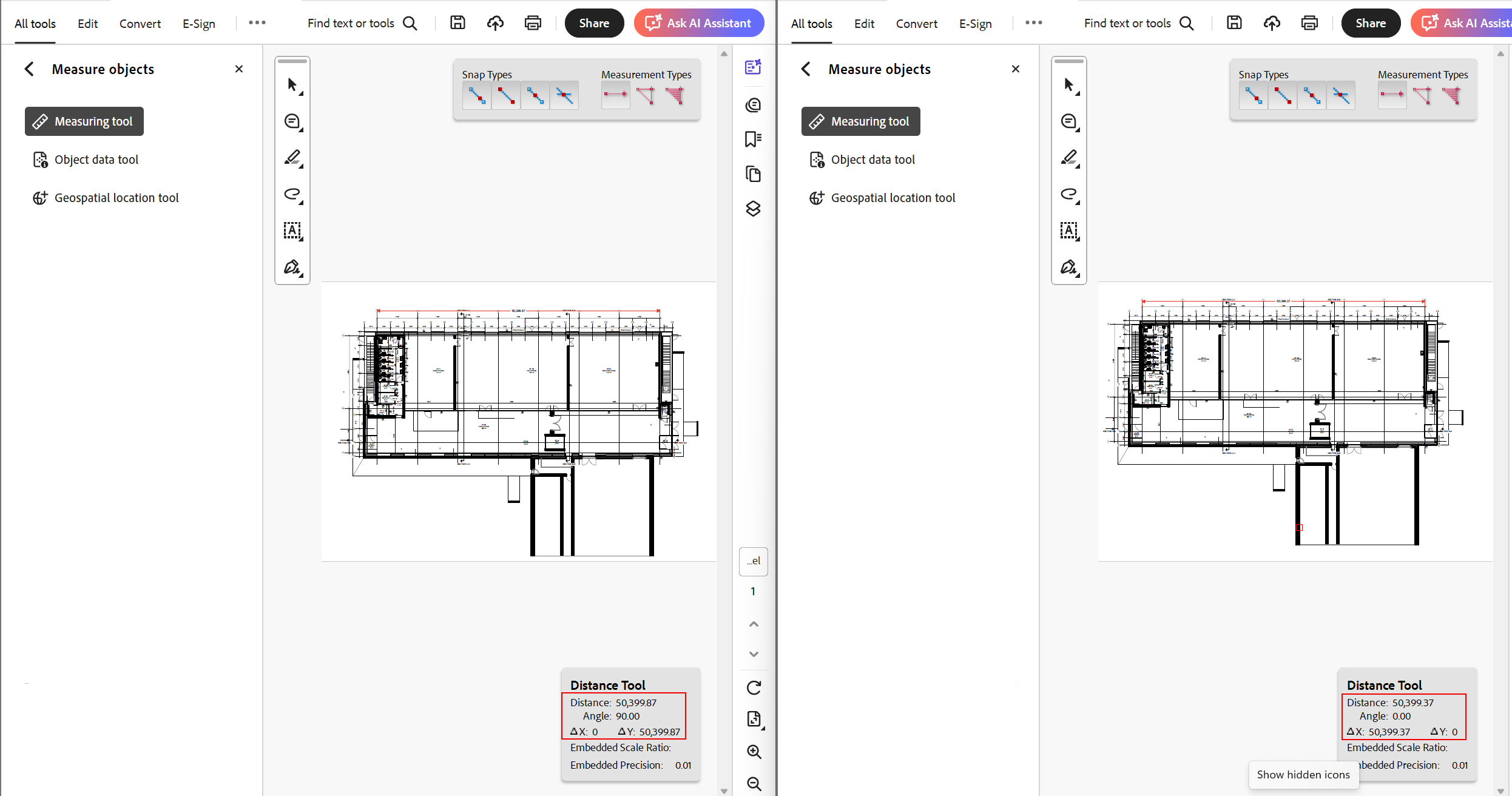

Najlažji način za preverjanje, ali je bila risba zasukana, je merjenje.
Običajno je os X vodoravna, os Y pa navpična.

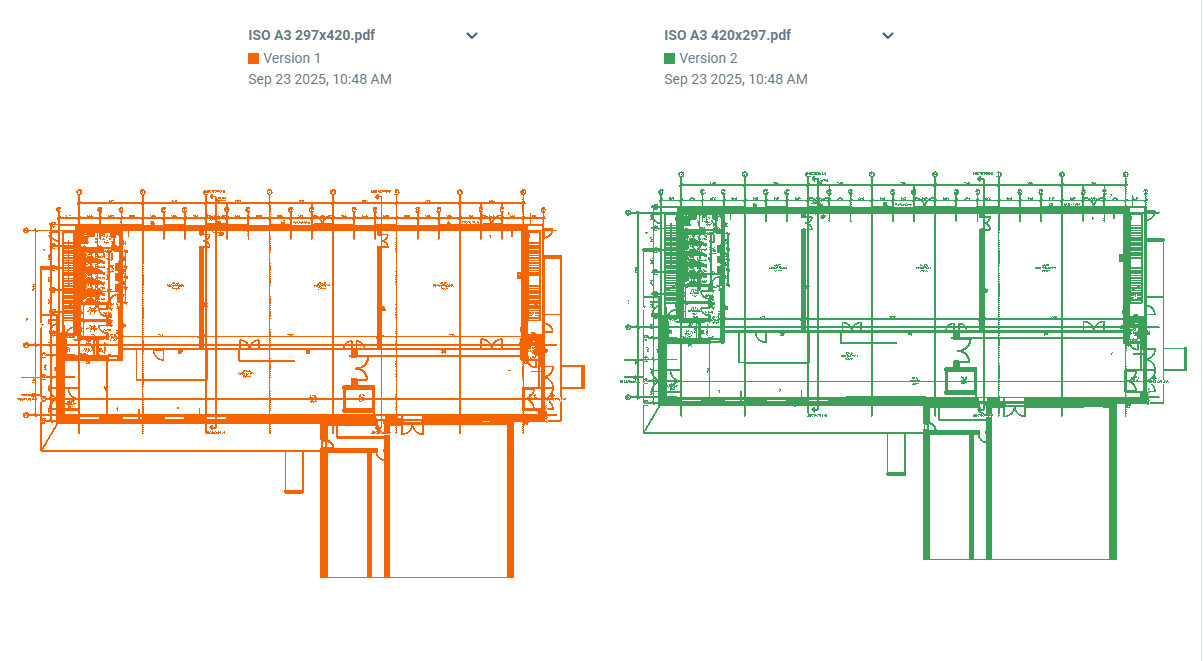

V spodnjem primeru se obe risbi zdijo enaki, vendar je ena zasukana za 90 stopinj.
Obe risbi sta bili ustvarjeni z vgrajenim PDF-plotterjem v AutoCAD-u, vendar z različnimi orientacijami lista, kar vpliva na poravnavo v Daluxu.

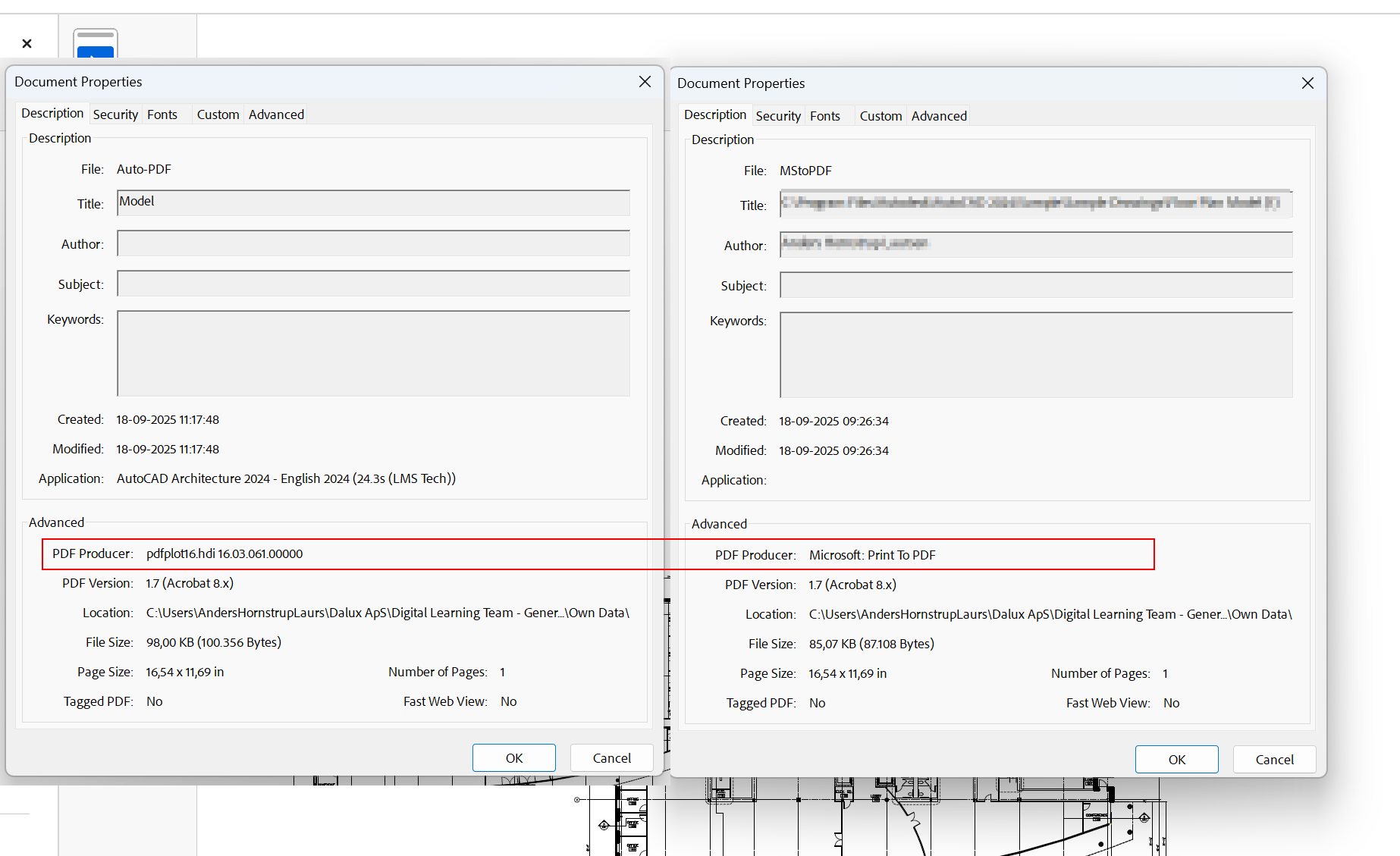

Ista aplikacija lahko PDF-je izriše različno, odvisno od uporabljenega plotterja/tiskalnika. Za ugotovitev, kateri plotter se uporablja, odprite PDF v pregledovalniku in preverite lastnosti dokumenta.
V spodnjem primeru se velikost in orientacija zdijo pravilni. Vendar je eden od ustvarjalcev PDF-ja risbo zasukal za 90 stopinj, kar bo povzročilo nepravilno prikazovanje v Daluxu.
Če so registracije umeščene na nivo v Lokacijah, bodo ostale na 'stari' lokaciji in se ne bodo samodejno premaknile na novo. Risb ne morete ročno poravnati, razen če je na voljo model.
Uporabite območja datotek
Uporabite več področij datotek za zagotavljanje kakovosti risb, saj določenih različic ni mogoče izbrisati, ko so odobrene.
Na primer, aktivirajte 'Datoteke' in 'Objavljene datoteke', da omogočite pregled, preden je risba objavljena in postane uradna različica.
To vam omogoča, da opazite morebitne napake, preden je načrt izdan za gradnjo.
Preberite več
Če želite izvedeti več o toku datotek, preberite te članke:
