Načrtovanje obsega za plane preverjanj in plane nadzora vam omogoča, da določite, kako pogosto in na katerih lokacijah je treba opraviti preverjanje.
Na ta način lahko spremljate napredek opravljenega dela in koliko nerešenih preverjanj je še v vašem projektu.
Preberi več
Če želite izvedeti več o nastavitvi planov preverjanj ali planov nadzora, preberite ta članek:
Če želite uporabljati cone, skupine 3D objektov ali skupine 2D objektov, priporočamo, da jih nastavite pred obsegom za vsako točko pregleda:
- Cona: Cone vam omogočajo, da preverjanja razdelite na obvladljiva območja. Če želite uporabljati skupine 3D ali 2D elementov, je nastavitev con obvezna.
- Skupine 3D elementov: Nastavite skupine 3D elementov za načrtovanje preverjanj za določeno število 3D elementov.
- Skupine 2D elementov: Uporabite skupine 2D elementov, če želite izvajati preverjanja za določeno število elementov, vendar nimate 3D modela. Skupine 2D elementov se lahko uporabljajo tudi za načrtovanje preverjanj na lokacijah, če niso vezane na določene elemente.
Preberite več
Če želite izvedeti več o conah, lahko preberete ta članek: Cone in plasti cone.
Če želite izvedeti več o skupinah 2D in 3D objektov, lahko preberete ta članek: Kako ustvariti skupine 2D / 3D objektov.
Nastavitev obsega za plane preverjanj in plane nadzora

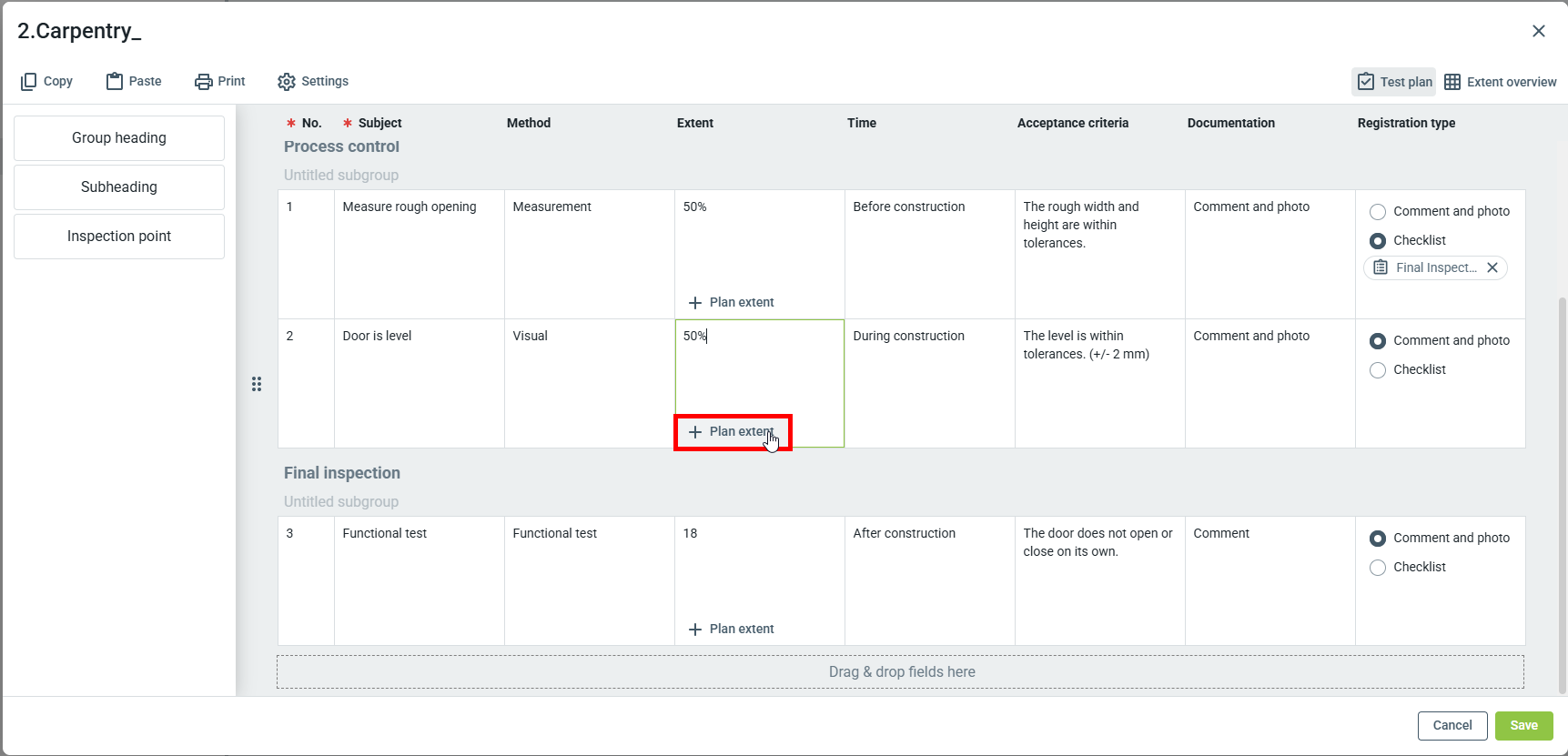

Obseg lahko načrtujete s klikom Načrtuj obseg.

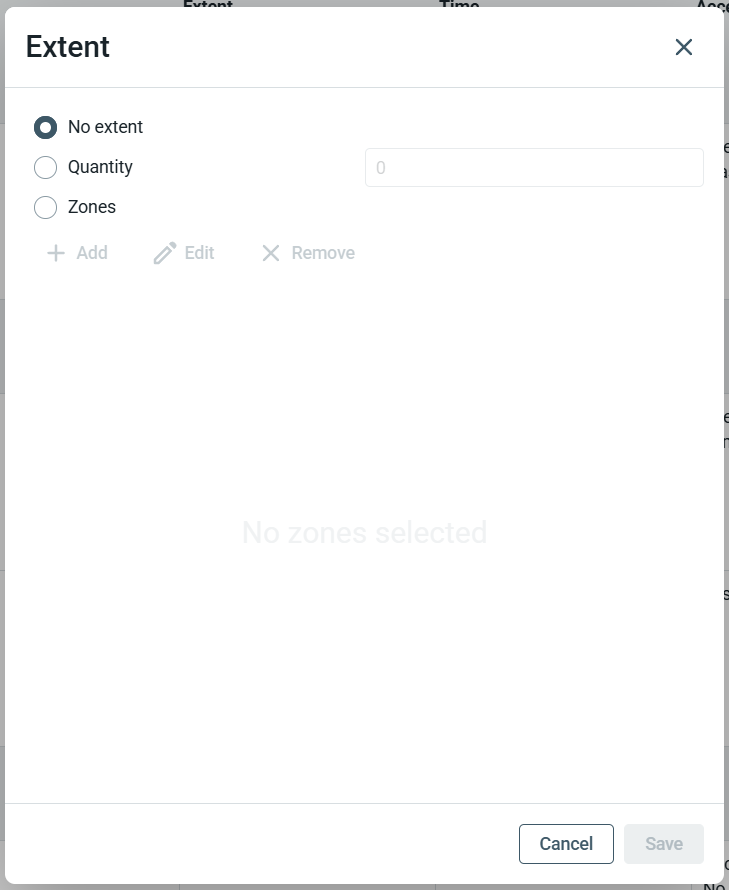

Obseg se lahko nastavi na naslednje:
- Brez obsega (število preverjanj ni določeno)
- Količina (skupno število načrtovanih preverjanj, ki ni vezano na določeno lokacijo)
- Cona (število preverjanj, načrtovanih na določenih lokacijah)
Obseg je neobvezen in privzeto nastavljen na "Brez obsega".
Če izberete 'Cone', kliknite na Dodaj, da določite število preverjanj za vsako cono.
Če želite nastaviti obseg za več con, preklopite na Pregled obsega. Ta pogled poenostavi načrtovanje obsega vaših preizkusnih načrtov ali načrtov pregledov.
V novem oknu boste videli pregled obsega.
- Na vrhu okna so prikazane točke pregleda
- Na levi boste videli svoje cone in plasti cone
- Srednji del okna vsebuje matriko

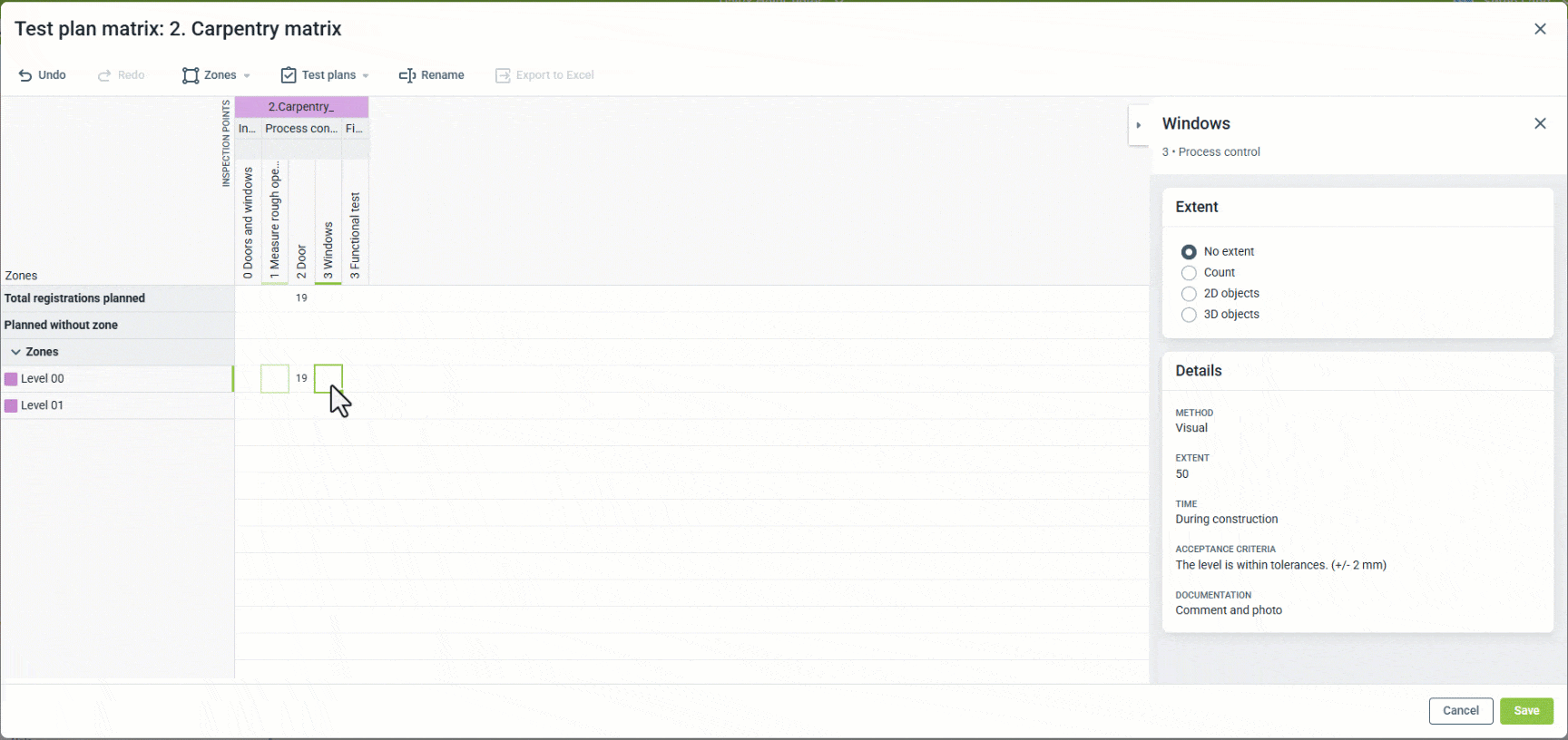

Ko kliknete v matriko, se na desni strani odpre plošča. Tukaj lahko nastavite količino in vrsto obsega.
Kako nastaviti obseg za območja brez lokacije
Uporabite lahko 'Število' za načrtovanje določenega števila preverjanj v različnih conah, ki niso vezana na 3D ali 2D element.

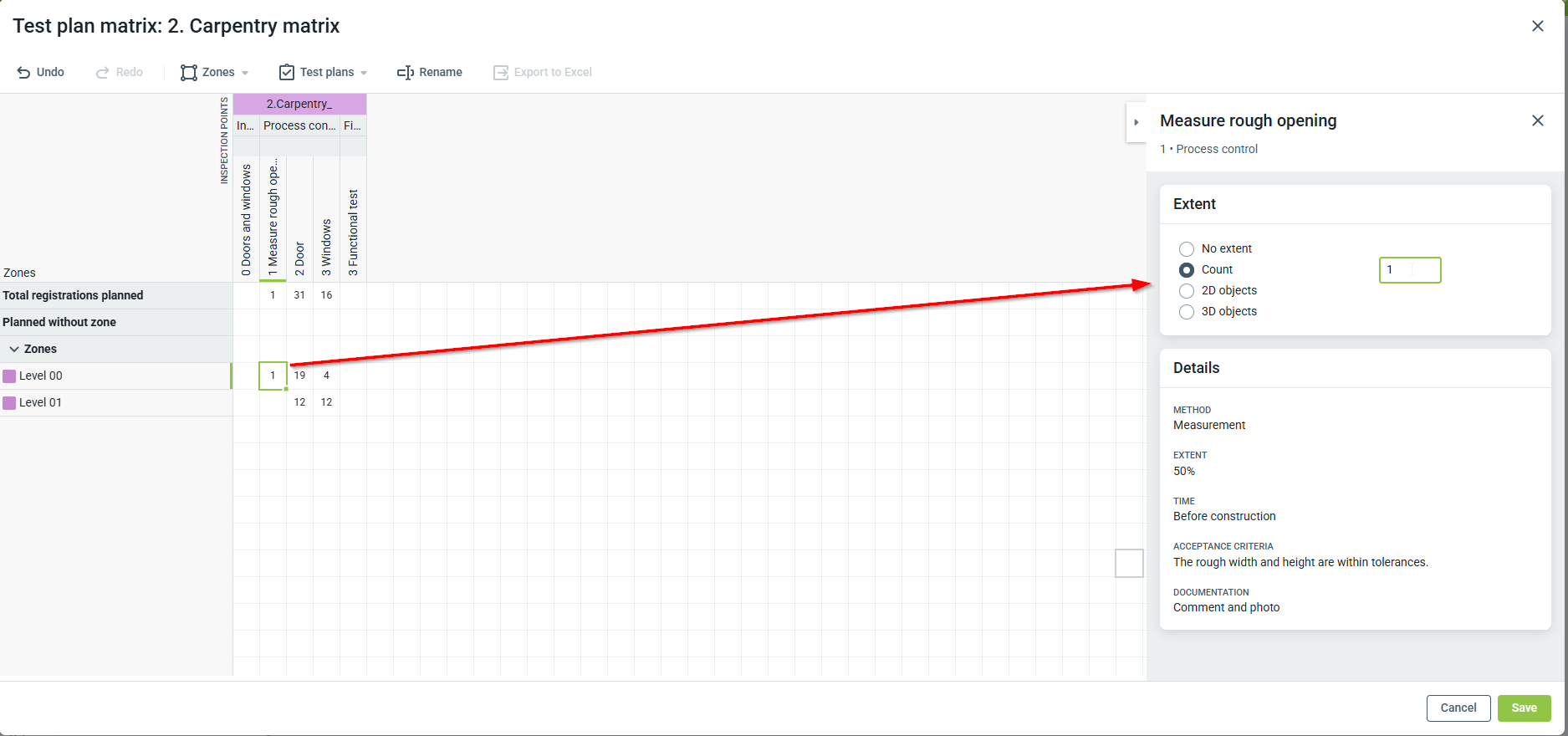

Za nastavitev števila kliknite v celico matrice, ki ustreza točki pregleda in coni. V meniju na desni kliknite 'Število' in vnesite, koliko preverjanj je treba izvesti.

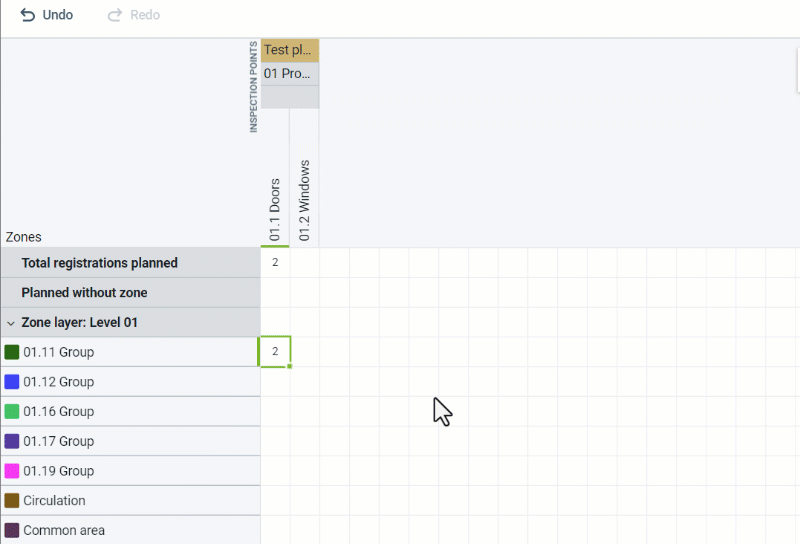

Če nameravate uporabiti isto število v vseh ali več conah, ga lahko povlečete in spustite preko več con in točk pregleda.
Lahko tudi povlečete in spustite celico 'Ni obsega', da hitro ponastavite vse načrtovane obsege.
Skupno število načrtovanih registracij se samodejno posodablja in ga lahko vidite na vrhu.
Po potrebi lahko kliknete posamezne celice v matriki in v meniju na desni spremenite vrsto ali količino obsega.
Ko končate, ne pozabite klikniti 'Shrani'.
Kako uporabiti skupine 2D ali 3D objektov za obseg
Če ste ustvarili skupine 2D ali 3D elementov, jih lahko uporabite za samodejno nastavitev števila in umestitev preverjanj na pravo lokacijo.
Več o 2D ali 3D conah objektov lahko preberete v tem članku: Kako ustvariti skupine 2D / 3D objektov.
Združevanje jasno definiranih 2D ali 3D objektov je koristno za načrtovanje, še posebej, če morate preveriti vsak objekt. Na primer, če morate preveriti vsaka vrata v stavbi in so vsaka vrata del 2D ali 3D skupine elementov, se skupno število samodejno posodobi v pregledu obsega.
Tehnične informacije
Obsegi, ki uporabljajo 2D ali 3D elemente, se dinamično posodabljajo. Ko dodajate ali odstranjujete elemente iz teh skupin, se bo obseg prav tako samodejno posodobil.
Zagotovite, da so ustrezne skupine objektov na voljo v conah, kjer je treba izvajati preverjanja. Če v coni ni na voljo objektov, bo njen obseg ostal 0.

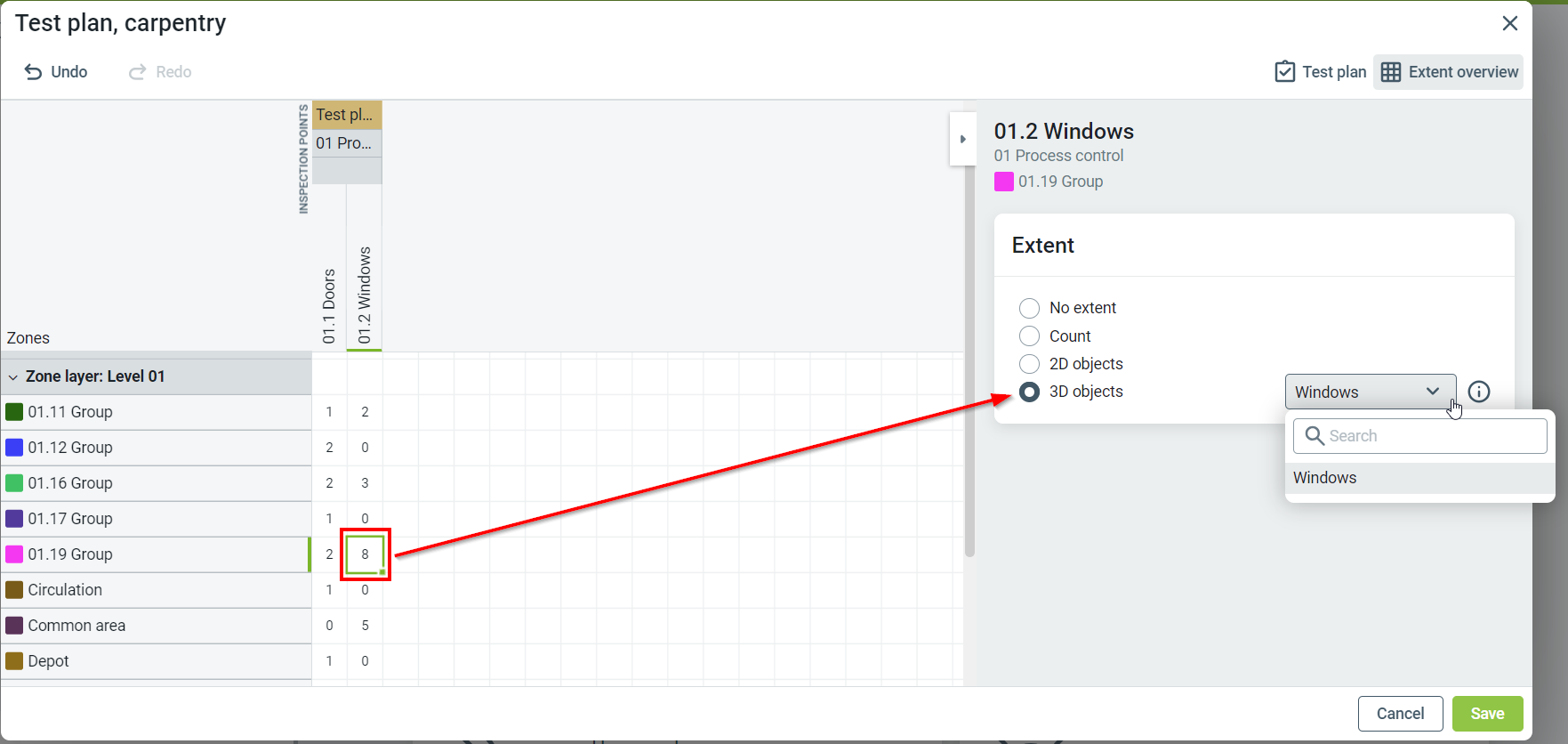

Za nastavitev obsega iz 2D ali 3D skupin objektov kliknite celico v matriki. Nato v stranskem meniju kliknite bodisi '2D objekti' ali '3D objekti'. Poiščite ali izberite skupino, ki jo želite uporabiti.
V zgornjem primeru je pregled oken načrtovan z uporabo 3D objektov.

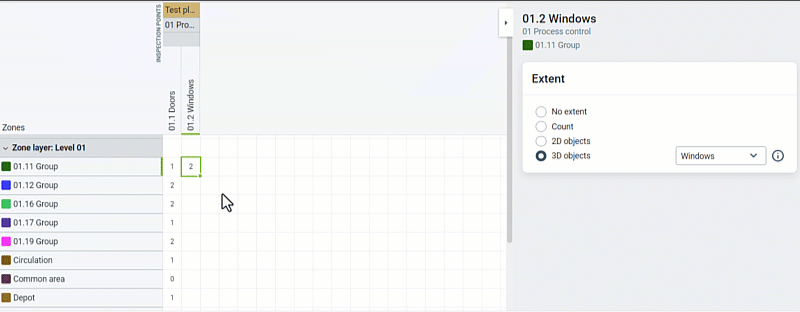

Hitro lahko povlečete in spustite preko več con, da nastavite obseg kot 2D ali 3D elemente za cone.
Ko končate, ne pozabite klikniti 'Shrani'.
Tehnične informacije za projekte InfraField
Cone in načrtovani pregledi za objekte ne bodo vidni na
zemljevidu. Uporabniki bodo morali odpreti ustrezni nivo objekta, da bodo lahko izvedli preverjanja.
Delni obseg z uporabo objektov in območij
Ko uporabljate obseg v območjih z 2D ali 3D skupinami objektov, lahko nastavite delni obseg. Delni obseg vam omogoča, da določite odstotek preverjanj, ki jih je treba opraviti.
Na primer, če specifikacije zahtevajo, da se preveri 50 % vseh vrat in oken na vsaki etaži v stavbi, se to lahko nastavi kot delni obseg.
Ko se 3D elementi v coni preverjajo, se obseg samodejno posodobi. Preverjanja so dokončana, ko je delni obseg izpolnjen. Preverjanje je še vedno mogoče opraviti tudi po izpolnitvi delnega obsega.
Preberite več
Če želite izvedeti več o uporabi planov preverjanj in planov nadzora, preberite te članke:
