Kako se pripraviti na SiteWalk sprehod

Ta članek vam bo pomagal začeti z uporabo SiteWalka na vašem projektu. SiteWalk lahko uporabite za projekte, ki uporabljajo BIM modele, kot tudi za izključno 2D projekte, če delate samo z načrti.

V članku pokrijemo potrebno opremo in najboljše prakse za najboljše rezultate vaših SiteWalkov. Koristi SiteWalk:

• Hitra in enostavna vizualna dokumentacija napredka del ali izvedenega stanja
• Registracija 360° slik, integrirana z Dalux Field funkcijami
• Primerjajte različne točke v času ali z BIM modelom

Zahtevana oprema

Preden začnete s SiteWalkom, boste potrebovali ustrezno opremo. SiteWalk se lahko uporablja samo z navedenimi podprtimi kamerami.

Podprte kamere:

• Insta360 X5 - Priporočeno s strani Dalux, zahteva kartico SD, npr. MicroSD V30
• Insta360 X4* - Zahteva SD kartico, npr. MicroSD V30
• Ricoh Theta Z1

*Upoštevajte, da Insta 360 X4 Air ni podprt.

Priporočamo uporabo naslednje opreme:

• Priporočena kamera: Insta360 X5
• S seboj prinesite prenosno baterijo, da zagotovite zadostno življenjsko dobo baterije med zajemanjem
• Izogibajte se uporabi zaščite za objektiv, saj lahko vpliva na kakovost slike

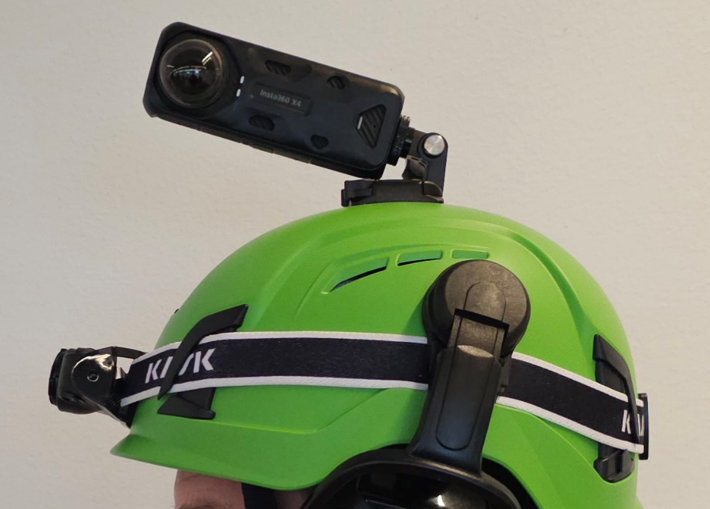

• Kamera naj bo nameščena z rahlim nagibom navzdol, da zmanjšate višino
• Pri delu v okolju s šibko svetlobo prinesite dodatno osvetlitev

Za več podrobnosti glejte celovit vodnik po opremi: Priporočena oprema za SiteWalk

Kakovost modela in načrta

SiteWalk lahko uporabite tako za BIM projekte kot za projekte, ki so samo v 2D. Pot, postavljena na vaše načrte, bo odvisna od vrste in kakovosti vaših podatkov.

Tukaj je nekaj nasvetov za najboljši rezultat pri samo 2D projektih:

• Uporabite visokokakovosten arhitekturni tloris ene etaže.
• Idealno naj vaš načrt jasno prikaže elemente, kot so stene, okna, vrata in druge elemente.
• Načrt bi moral vsebovati informacije o merilu v Daluxu.
• Poskrbite, da bo vsak načrt vseboval le en tloris in da pri prenovitvenih projektih ne bo prekrivajočih se različic.

Ne uporabljajte:

• MEP načrti
• Zrcalni stropni načrti
• Ortofoto posnetki
• Načrti z več etažami
• Načrti z veliko opombami in plastmi

Dober primer za SiteWalk

Če imate v svojem projektu 3D modele, upoštevajte naslednja navodila:

• Uporabite arhitekturni model stavbe, ki vključuje objekte, kot so stene, okna, vrata in drugi elementi.
• Poskrbite, da so vaše stopnje ustvarjene na pravilni višini in da so vaši načrti pravilno preslikani v merilu in usmeritvi.
• Izogibajte se več različicam načrtov v isti stavbi. Lahko povežete različne discipline modelov z eno stavbo, ne pa tudi z različnimi različicami istega načrta, kot npr. pred in po prenovi.
• Izogibajte se splošnim geometrijskim tipom v svojem BIM modelu, kot je IFCElementProxy. Taki lahko zmanjšajo natančnost rezultata.

Načrtovanje poti in urnika

Redni SiteWalki omogočajo sledenje napredku vašega projekta skozi celotno gradbeno fazo. Za lažje primerjanje in natančno dokumentacijo priporočamo izvajanje SiteWalkov v določenih intervalih po

• Visoka aktivnost (inštalacije, notranja zaključna dela itd.): tedensko
• redna aktivnost (betonska dela, fasada itd.): na dva tedna
• nizka aktivnost (končan/ustavljeno gradbišče): mesečno

Krajši intervali na območjih z veliko dejavnostjo zagotavljajo ustrezno dokumentacijo in zmanjšajo tveganje, da bi izgubili ključne informacije o stanju.

Ustrezno načrtujte svojo pot. Hodite približno po isti poti vsakič, da boste lažje primerjali svoje posnetke. Za dosego najboljših rezultatov upoštevajte ta navodila za načrtovanje poti:

• Začetek in konec - Izberite prepoznavne lokacije na načrtih (npr. vrata), ki so vsaj 10 metrov narazen. Poskrbite, da boste izbrali pravilne točke na načrtu.
• Ostanite na isti etaži - Posnamete lahko samo eno etažo na snemanje. Ostanite na isti etaži in začnite nov posnetek na novi etaži.
• Vem, kam iti - Pot je lažja, če veste, kam greste. Dobro si oglejte gradbišče in identificirajte kraje, ki jih želite obiskati. Bodite dosledni s svojimi potmi, saj to olajša kasnejše primerjanje slik.
• Obiščite iste lokacije - Dobra ideja je, da prehodite isto območje dvakrat. To pomaga sistemu prepoznati, kje ste bili in izboljša pot SiteWalka.
