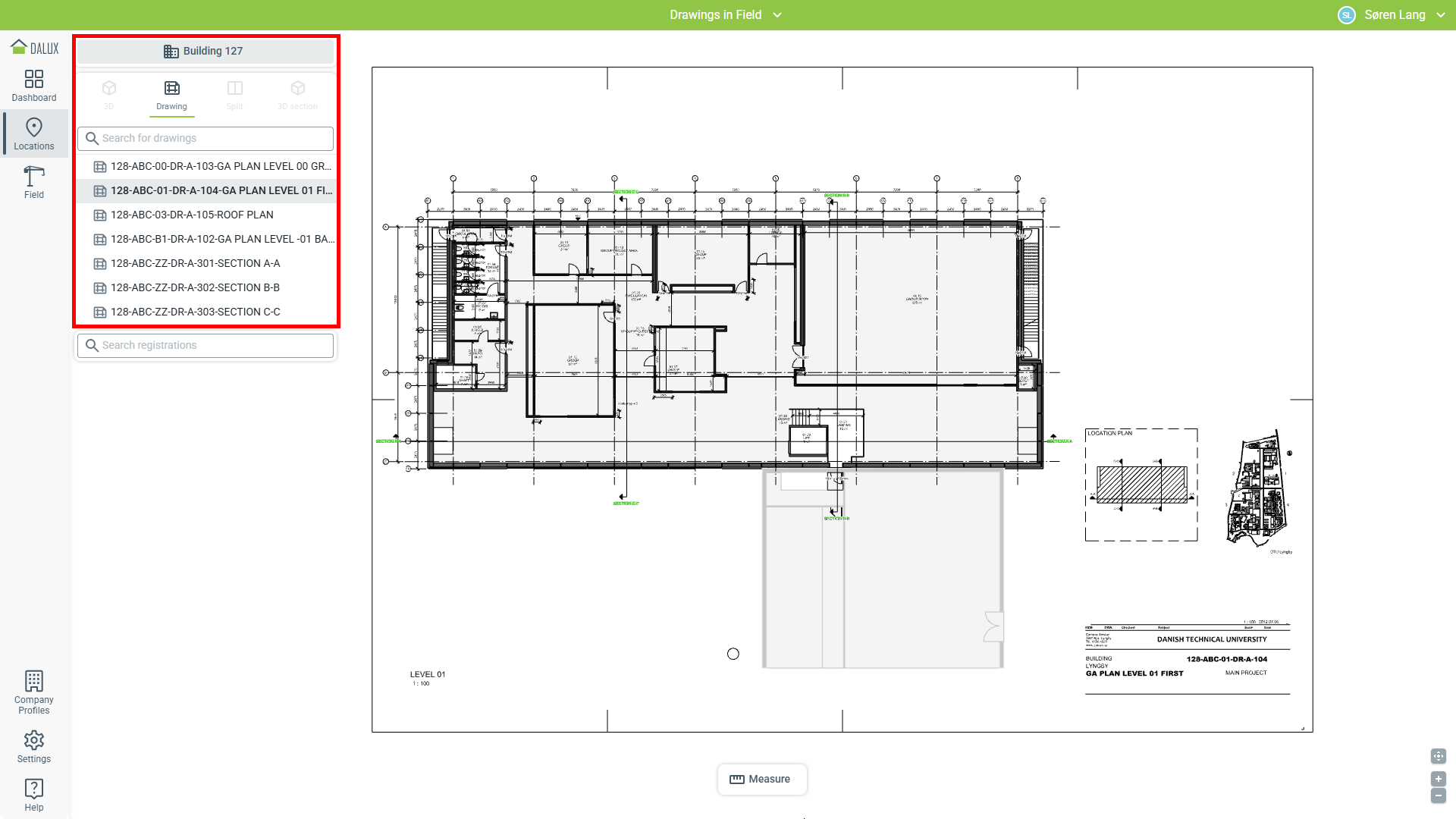

Ta članek pojasnjuje, kako dodati in posodobiti načrte v projektih Dalux z uporabo samo Field in Lokacije. Načrti dodani Lokacijam se lahko uporabljajo za registracije v Filedu, kot so opravila in kontrolni seznami.
Preberi več
Če imate v projektu omogočen Box, si preberite ta članek: Posodobitev različic načrtov in dokumentov.
Če imate v projektu 3D model, lahko več raziščete v članku: Nalaganje IFC modelov in 2D načrtov
Kako naložiti načrte
Dovoljenja
Samo skrbniki projekta ali uporabniki z dovoljenji za urejanje Lokacij lahko ustvarjajo stavbe in nalagajo načrte. Več o uporabniških skupinah si lahko preberete v tem članku: Kako nastaviti uporabniške skupine.

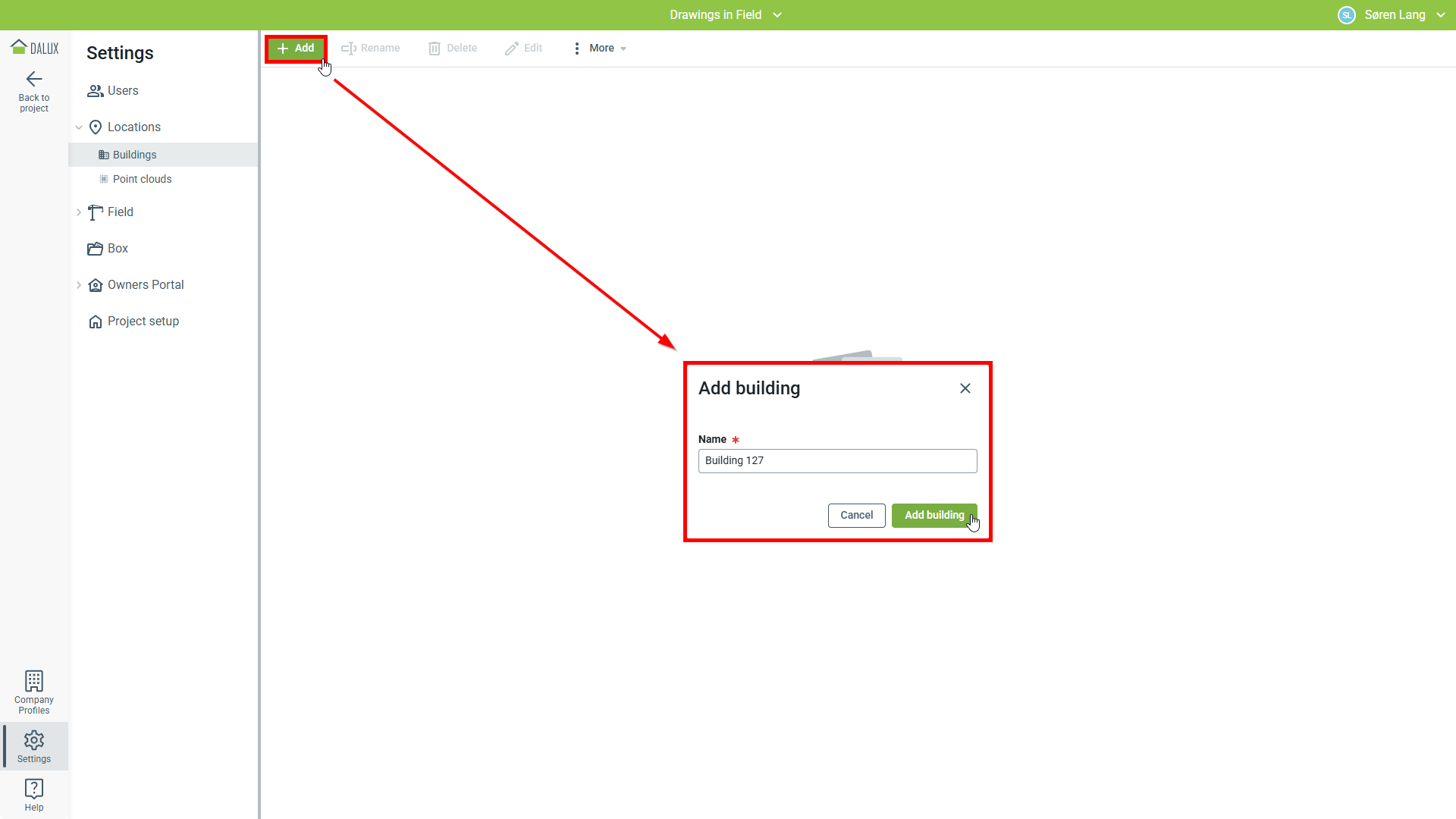

Pred uporabo načrtov v Lokacijah in Fieldu jih morate dodati v stavbo. Pričnite z:
Nastavitve
Lokacije
Zgradbe
Dodaj.
Ko je stavba ustvarjena, lahko začnete nalagati načrte z računalnika.

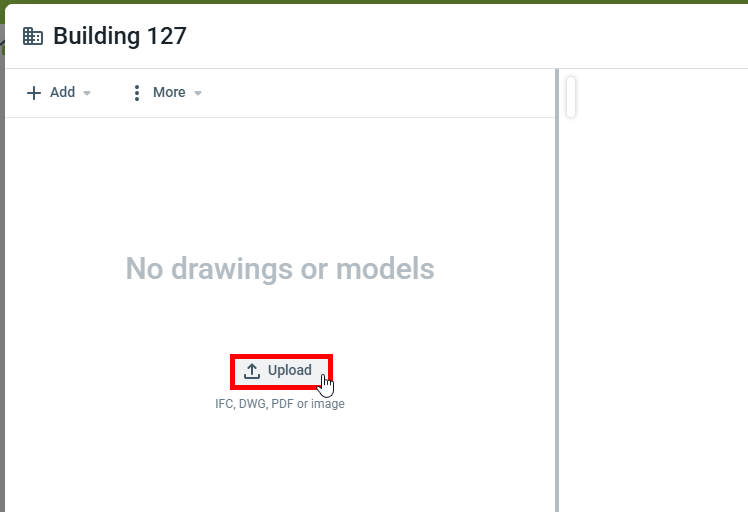

Kliknite Naloži in poiščite svoje načrte.

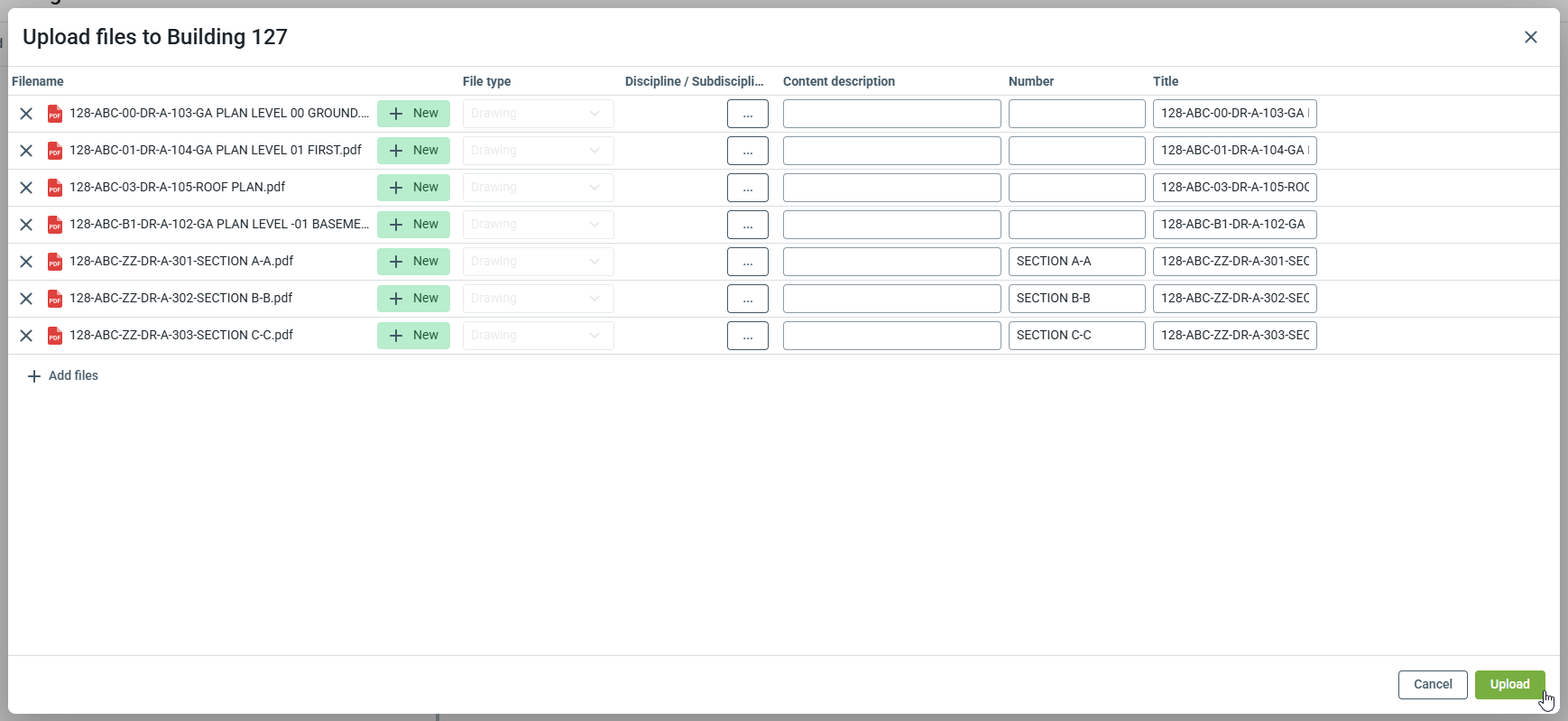

V oknu za nalaganje lahko pregledate datoteke za nalaganje in dodate discipline, opise vsebine ali številke načrtov za hiperpovezave.
Naziv določa ime načrta, ki je prikazano uporabnikom v Lokacijah in Fieldu, vendar ne spremeni imena datoteke. To vam omogoča poenostavitev prikazanega imena, kar olajša ljudem iskanje pravih načrtov na gradbišču.
Ta nastavitve se lahko pozneje spremenijo.
Več o disciplinah si lahko preberete v tem članku: Discipline in poddiscipline
Več o hiperpovezavah si lahko preberete v tem članku: Hiperpovezave na PDF načrtih
Opomba
Ko so načrti obdelani, so na voljo v Lokacijah vsem uporabnikom projekta.
Priporočamo, da načrte naložite v stavbo le, če jih nameravate uporabiti za registracije Field.
Vaši dodani načrti so zdaj pripravljeni za uporabo v Lokacijah in
Field.
Kako dodati etaže
Vsi načrti bodo naloženi brez nivojev. Če imajo stavbe več etaž, priporočamo, da v Dalux dodate etaže za lažje organiziranje načrtov.

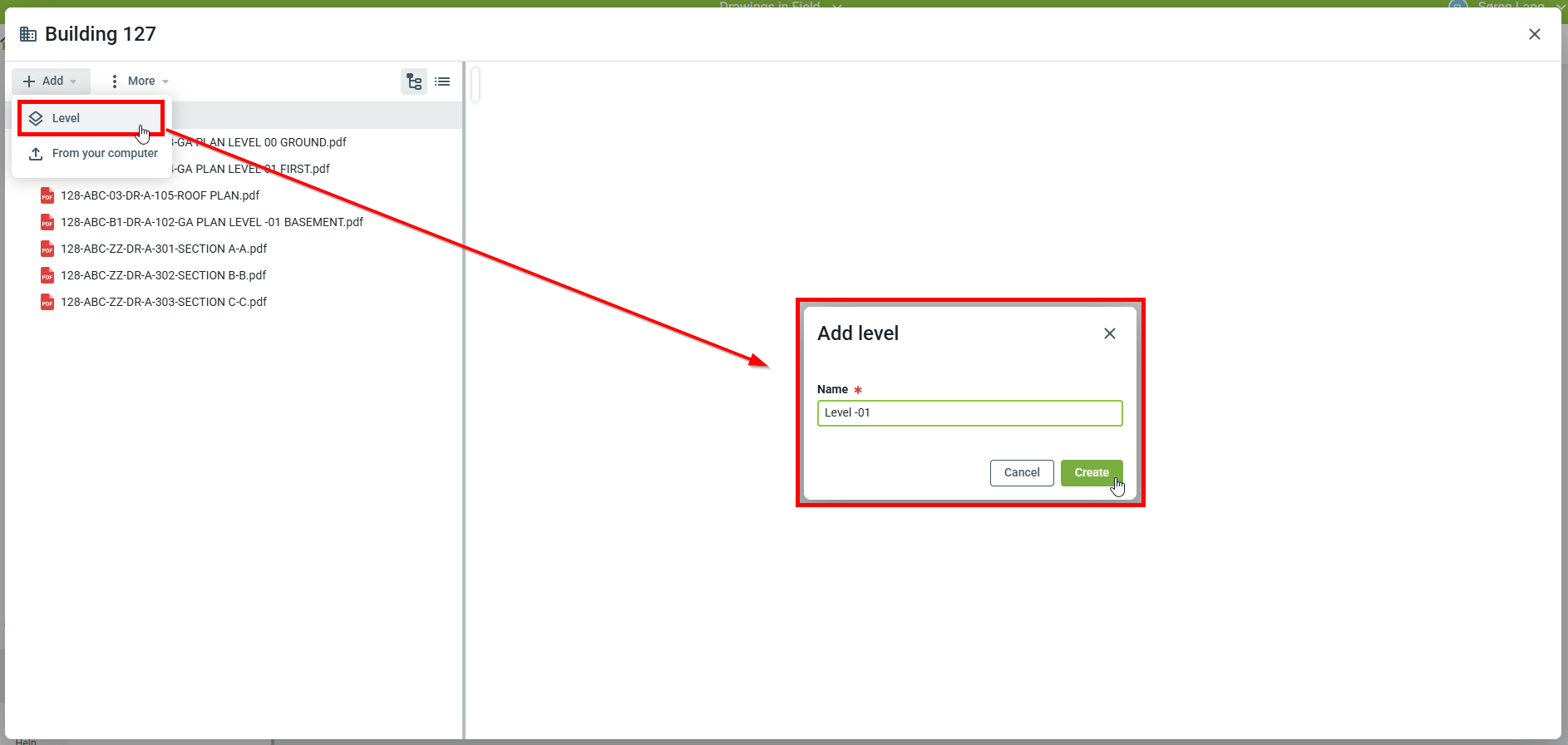

Za dodajanje etaže, kliknite Dodaj
Nivo
Vnesite ime
'Shrani'
Etaže morajo odražati etaže v vaši stavbi. Ko so etaže ustvarjene, morate načrte preslikati.

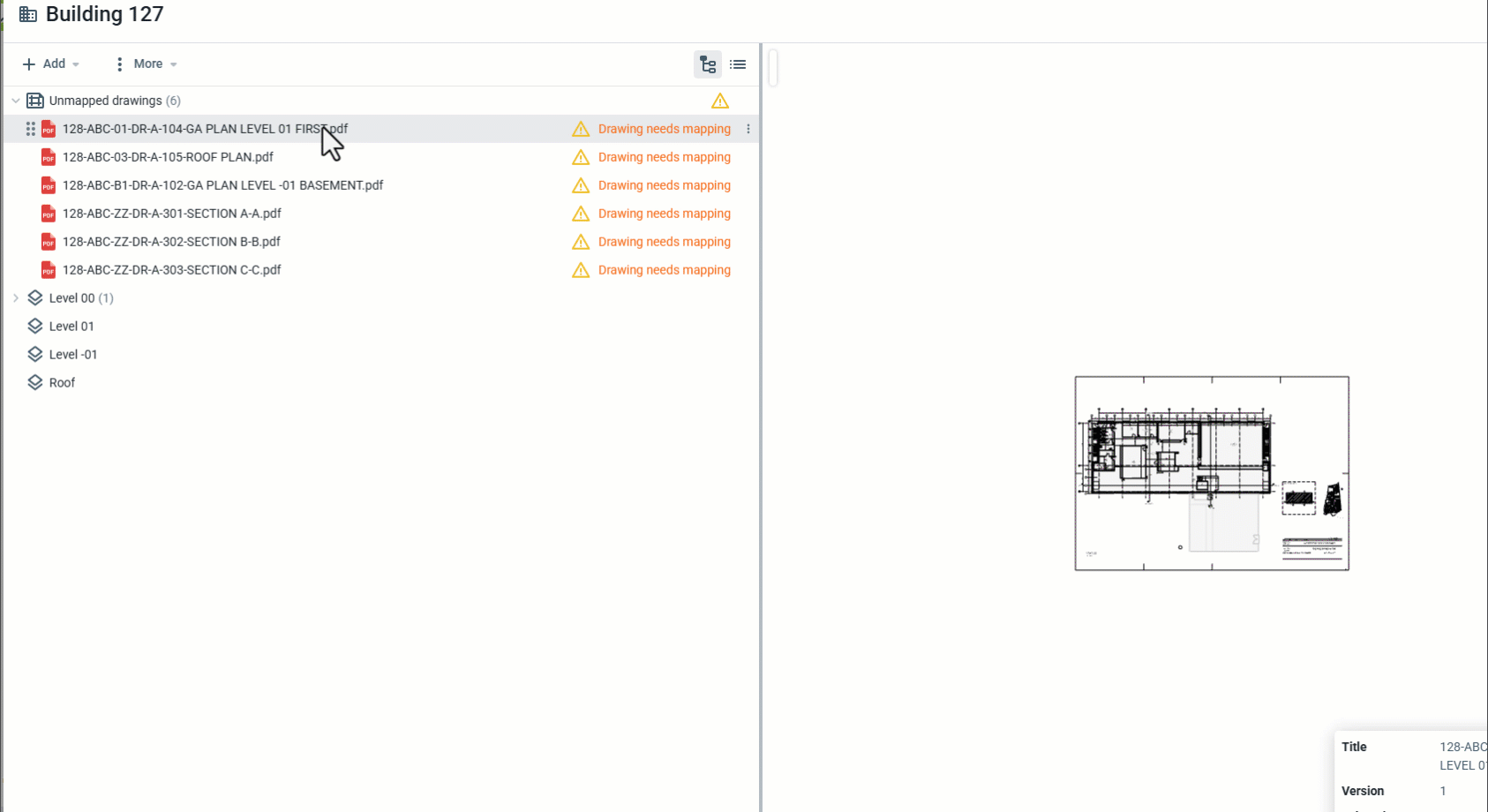

Za preslikavo načrtov povlecite načrt in ga spustite na etažo.
Opomba
Ko dodajate etaže, se vsi nepreslikani načrti pojavijo v mapi z imenom "Brez etaže" v Lokacijah. Nato lahko:
- Pustite načrte kot nepreslikane
- Postavite kazalec nad nepreslikani načrt, nato pa kliknite
Preslikaj v 3D
Brez preslikave
Obe metodi bosta izgledali v Lokacijah enako

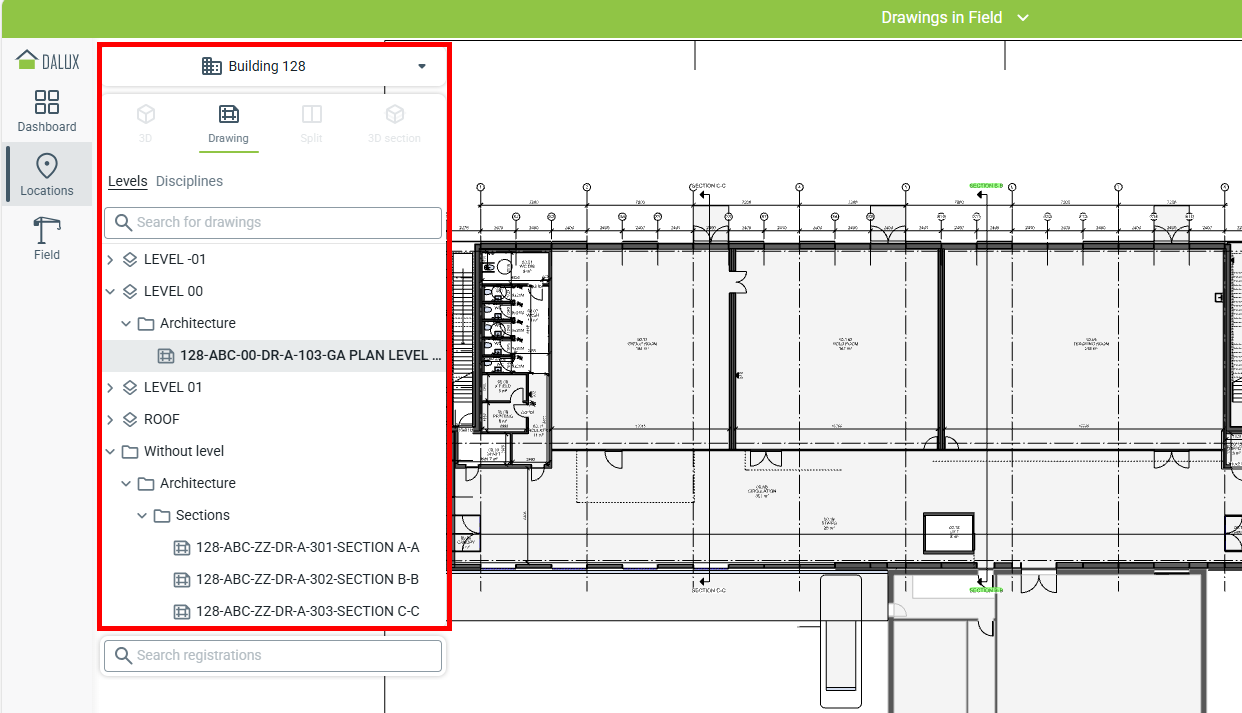

Ko so načrti dodani etažam in disciplinam, bo rezultat v Lokacijah izgledal tako.
Kako posodobiti načrte
Načrte lahko posodobite z nalaganjem nove različice v stavbo.
Tehnične informacije
Če je ime datoteke enako, bo Dalux samodejno naložil nov načrt kot novo različico. V Lokacijah bo vedno prikazana najnovejša različica.
Če naložite datoteko z drugim imenom, bo obravnavana kot nov načrt. Spodaj si lahko ogledate, kako spremeniti imena datotek: Preimenujte načrte ali spremenite metapodatke

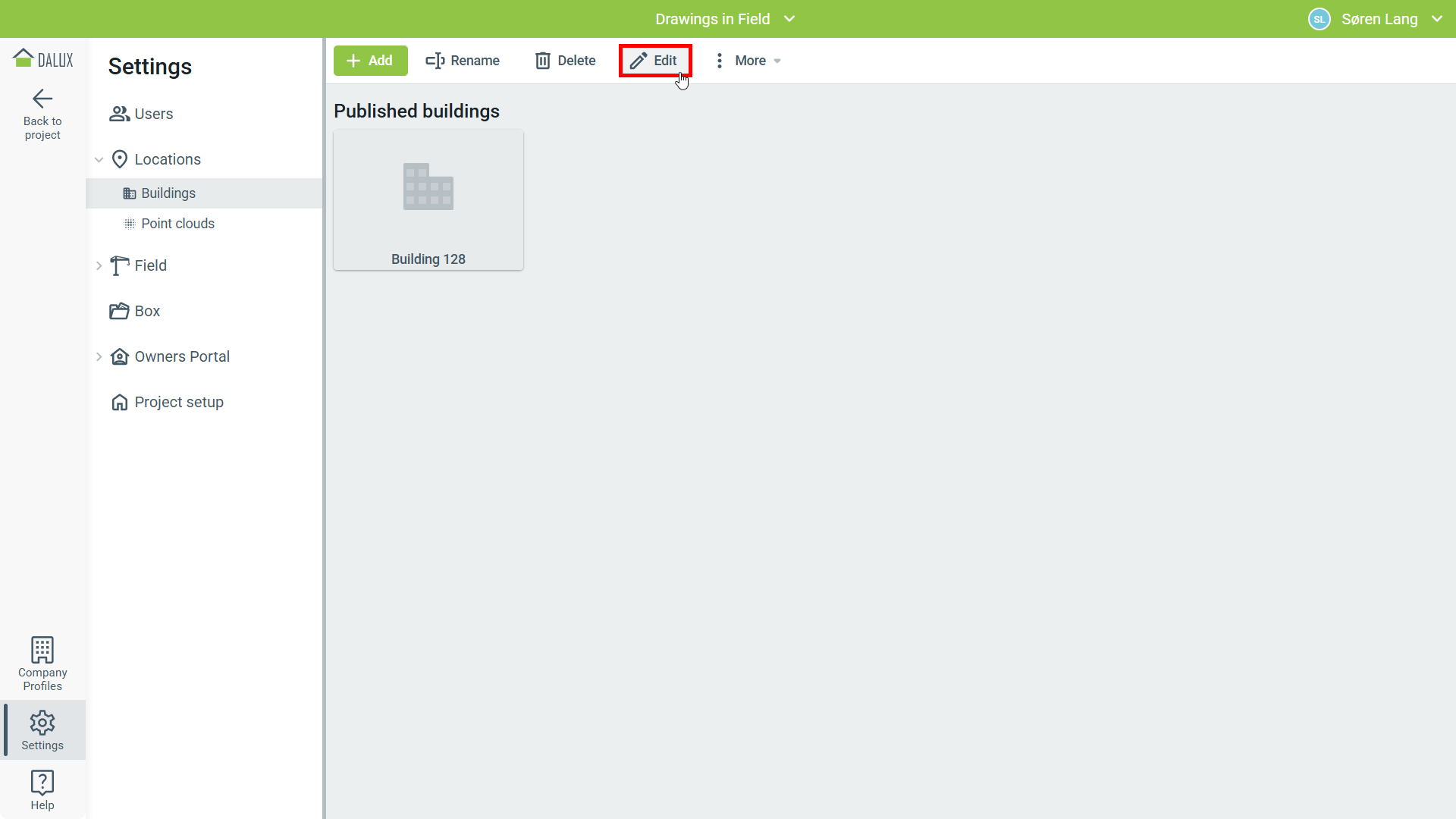

Začnite z obiskom:
Nastavitve
Lokacije
Stavbe
Izberite stavbo
Uredi

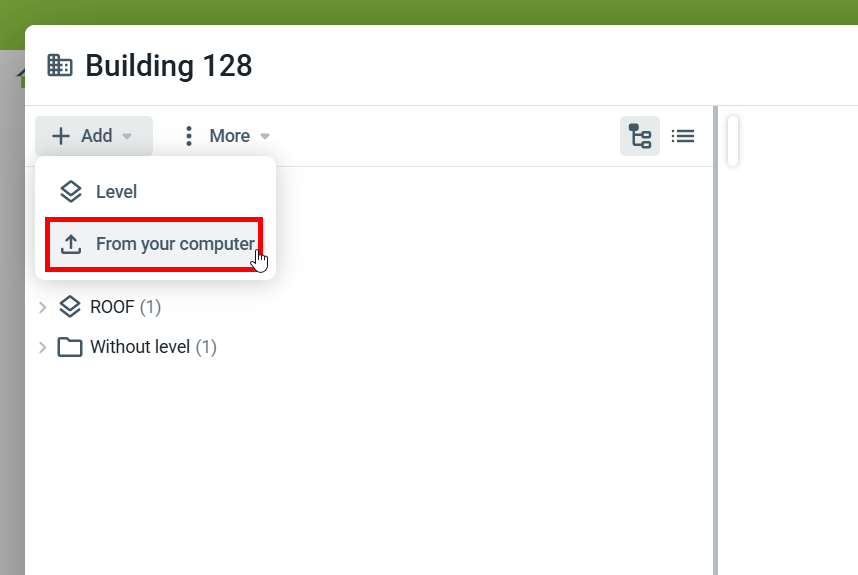

Nato lahko dodate posodobljen načrt z obiskom:
Dodaj
Iz računalnika

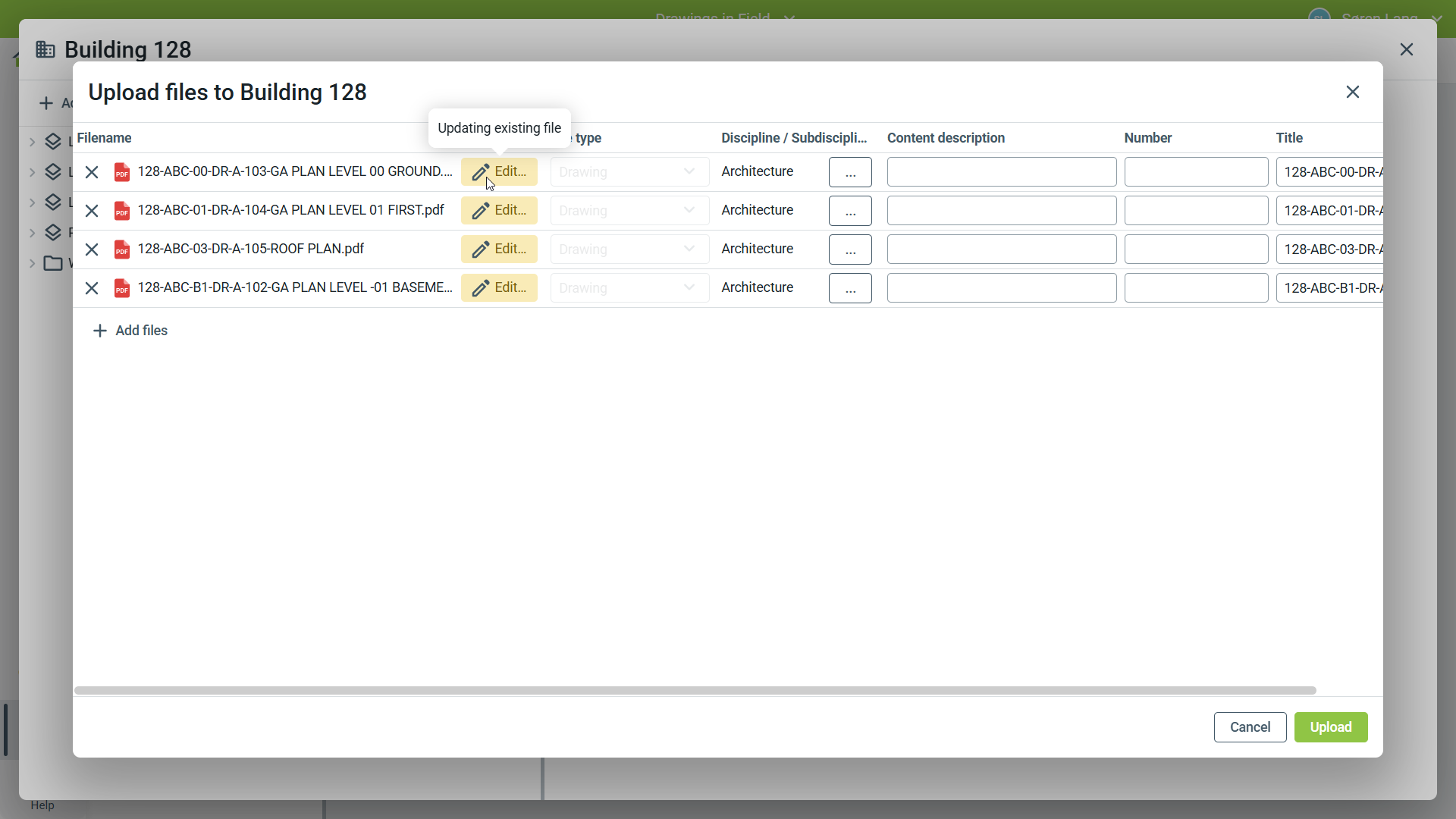

Okno za nalaganje pokaže, da se nalaga nova različica obstoječega načrta. Preslikave na etaže in discipline bodo ostale enake. Registracije na načrtu bodo ostale tudi na načrtu.
Tehnične informacije
Zagotovite, da je posodobljeni načrt izvožen z enakimi nastavitvami kot original. Na primer, če je načrt rotiran ali premaknjen v drugo območje, se registracije v Fieldu ne bodo premaknile z njim.
Preimenovanje načrtov ali spreminjanje metapodatkov
Za spremembo imena datoteke morate ročno naložiti novo različico neposredno na datoteko.

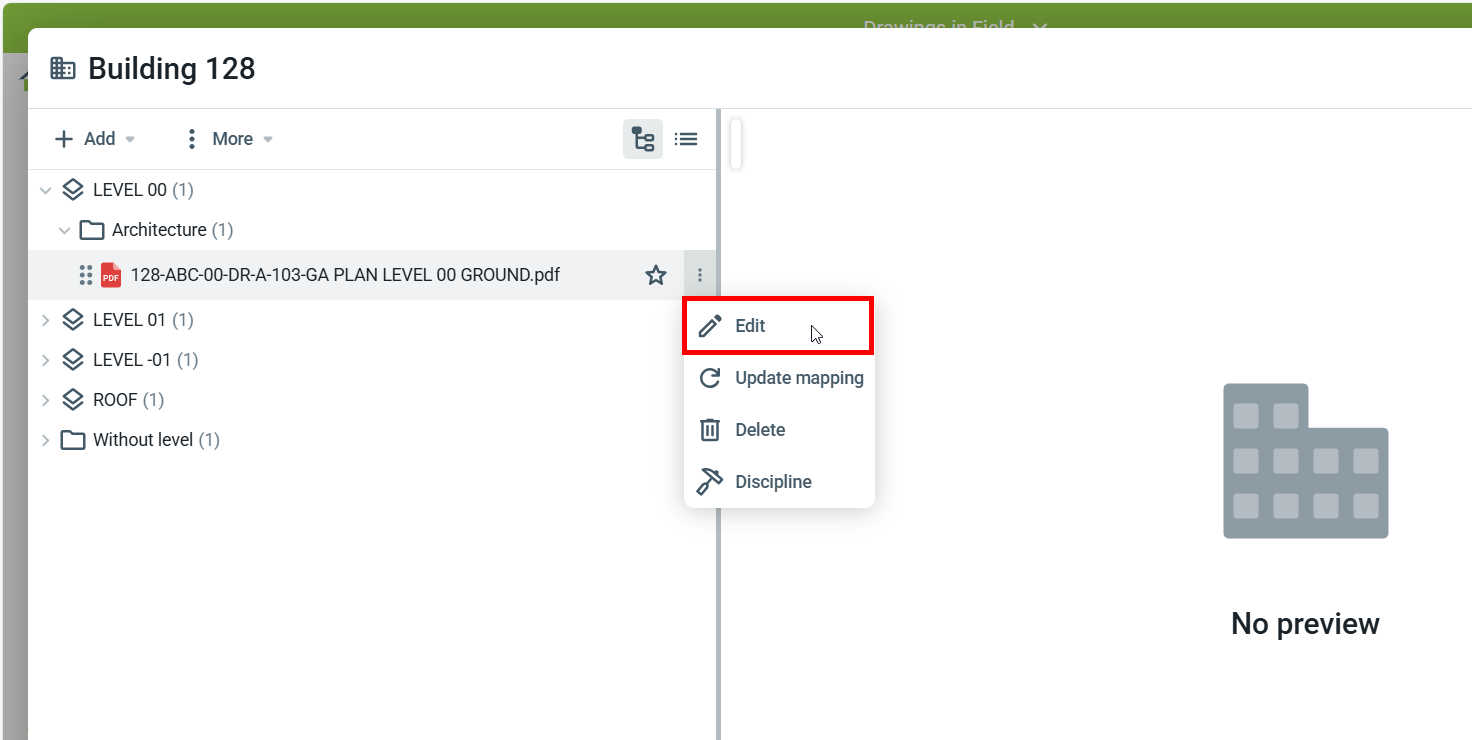

Da bi odprli načrt dvokliknite nanj ali postavite kazalec nad načrt ter klikniteUredi
Načrt se bo odprl v novem oknu. Od tu lahko tudi prenesete ali natisnete načrt.
Opomba

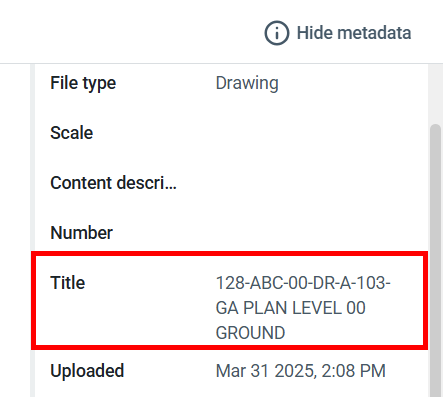

Če želite spremeniti prikazano ime v Lokacijah in Fieldu, posodobite Naziv načrta.
Metapodatke lahko spremenite v meniju na desni strani (Kliknite Pokaži metapodatke za prikaz menija).

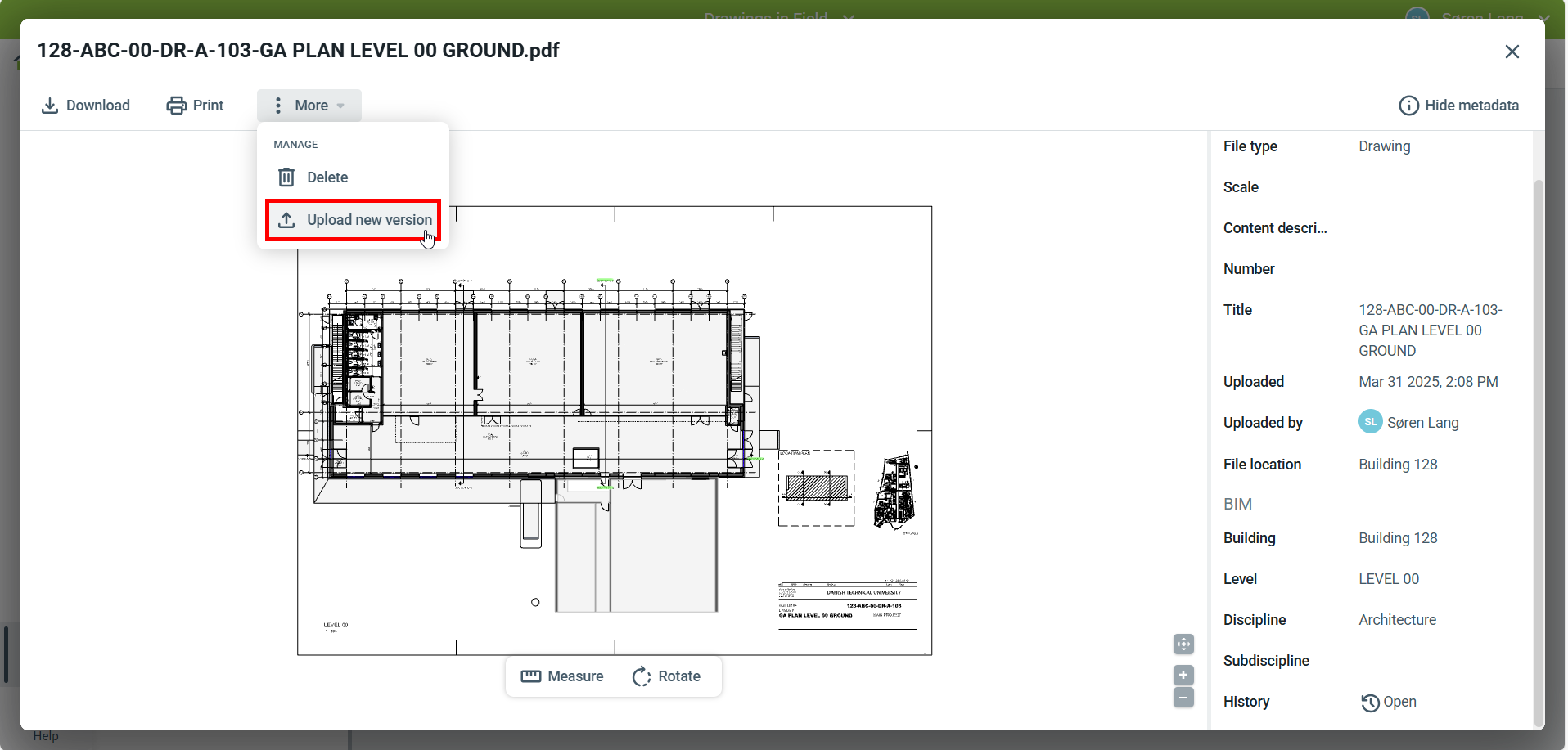

V menijuVeč lahko uporabite
Naloži novo različico za nalaganje nove različice z drugim imenom datoteke. Postopek nalaganja je enak. Preslikave na etaže in discipline bodo ostale enake. Registracije na načrtu bodo ostale tudi na načrtu.
