Ta članek zajema, kako si ogledati, primerjati in izvoziti SiteWalks.
SiteWalk vam omogoča hitro in enostavno zbiranje fotodokumentacije projekta s sprehodom po gradbišču z uporabo 360° kamere, povezane z Dalux mobilno aplikacijo.
SiteWalk se lahko uporablja za
- Hitra in enostavna vizualna dokumentacija napredka del ali izvedenega stanja
- Registracija 360° slik, integrirana z Dalux Field funkcijami
- Primerjajte različne točke v času ali z BIM modelom
V tem članku lahko izveste, kako snemati SiteWalk-e: Kako snemati SiteWalk
Uporabniške pravice
Da si lahko ogledate in primerjate SiteWalks, mora biti funkcija aktivirana na projektu, v vaši skupini uporabnikov pa morate imeti dovoljenje za ogled in/ali nalaganje slik. Več o nastavitvi Zajemi lahko preberete v tem članku: Kako nastaviti Zajemi.
SiteWalk je vključen v Field Pro.
Kako dostopati do posnetih SiteWalk-ov
Do SiteWalkov posnetkov lahko dostopate v Lokacijah ali pa v
Fieldu.

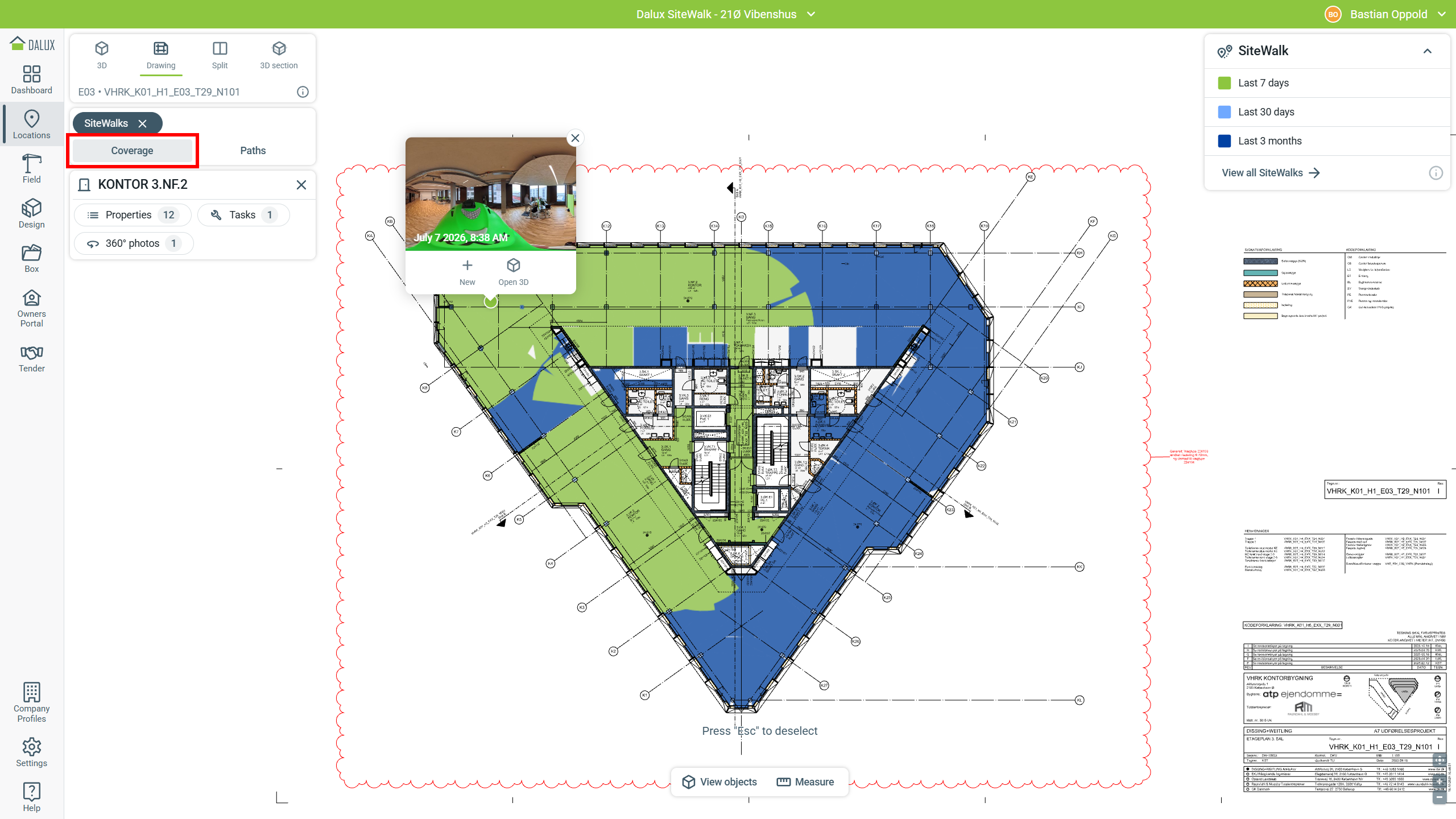

Sprehodi SiteWalk se lahko gledajo na etažnem načrtu z vizualizacijo prehojene poti. Za tak način prikaza pojdite na Lokacije in poiščite etažni načrt, na katerem so bili narejeni posnetki SiteWalk.

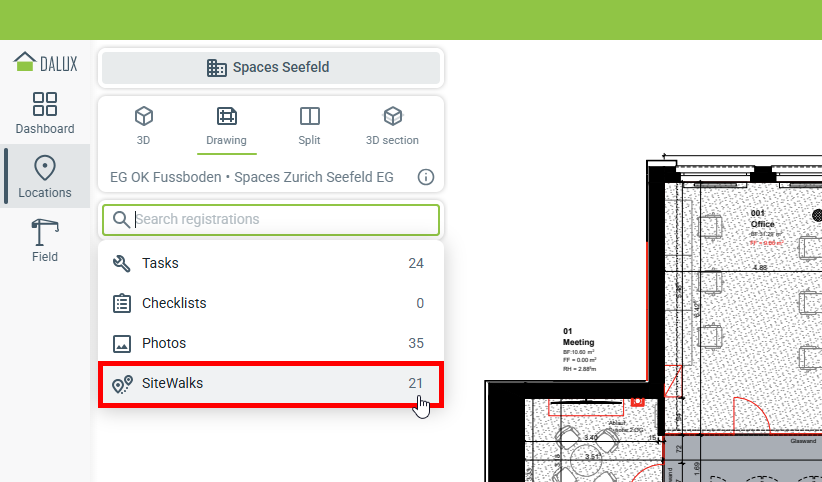

V stranskem meniju lahko filtrirate za SiteWalks.
Nasveti in triki
Če ne vidite panela za izbiro vrste registracije, kliknite v iskalno polje, da se bo panel prikazal.

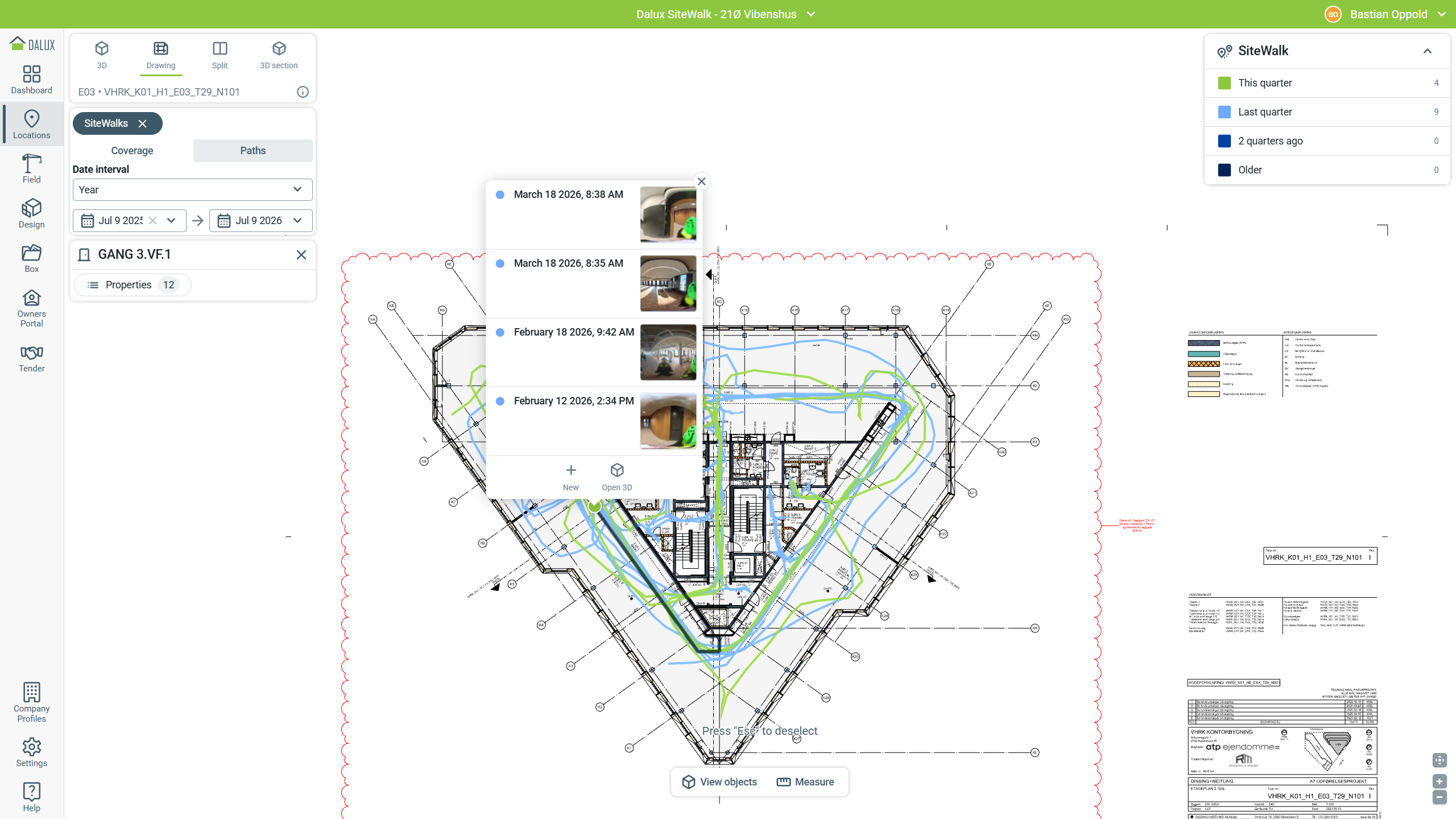

Prikazali se vam bodo SiteWalk zajemi, ki so bili kreirani na izbranem tlorisu. V meniju, ki se vam odpre ob strani, lahko filtrirate prikazane SiteWalk zajeme glede na datumski interval med katerim so bili zajeti.

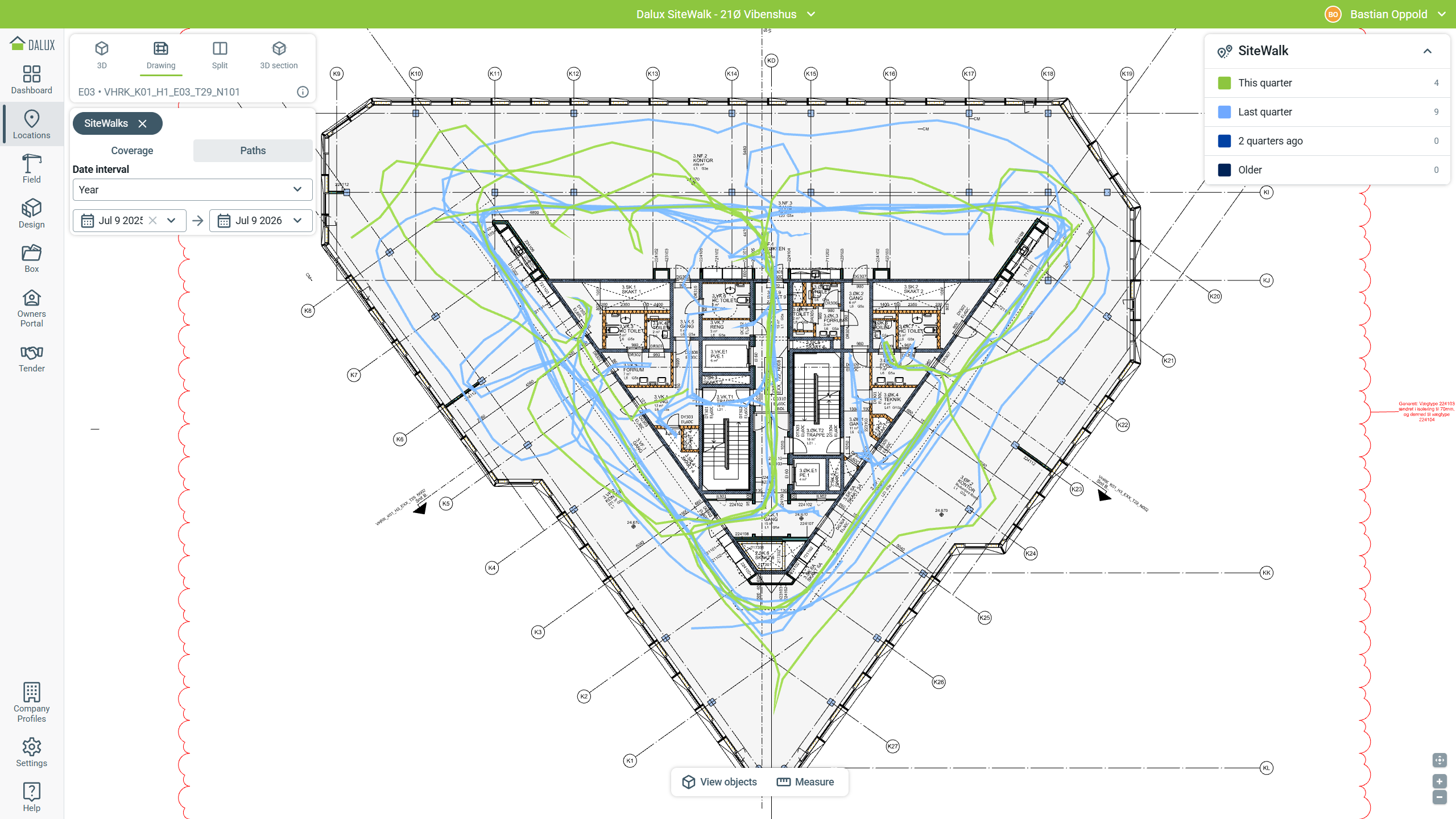

SiteWalk poti se vam bodo glede na izbrani datumski interval prikazale v različnih barvah.
S klikom na SiteWalk pot (linijo) se vam prikaže ura in datum zajema. Če je na lokaciji, ki jo izberemo, več SiteWalk zajemov, ki se med seboj prepletajo, se vam bodo ob kliku prikazali vsi zajemi po vrstnem redu od najnovejšega do najstarejšega.
Za ogled katerega od prikazanih zajemov enostavno kliknite nanj, da ga odprete.

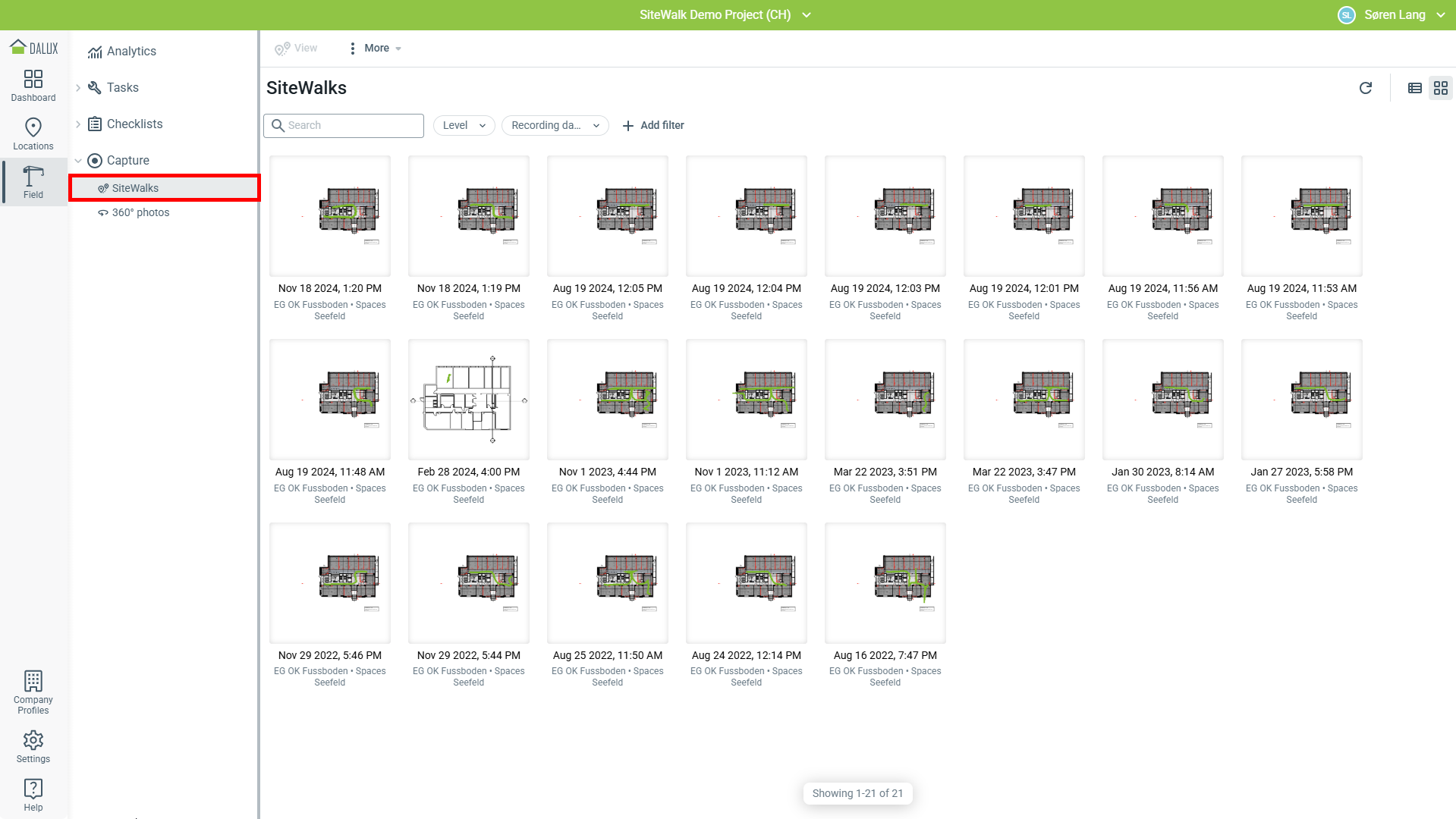

Za pregled vseh SiteWalk zajemov, ki so bili ustvarjeni na projektu, pojdite na Field
Zajemi
SiteWalks.
V tem pogledu lahko vidite vse zajete SiteWalke. Nov mrežni pogled je prikazan po etažah stavbe in prikazuje sliko predogleda etaže in prehojene zajete poti.
Prikaz lahko spreminjate med mrežnim ali seznamskim pogledom s klikom na ikoni /
.
Do SiteWalk zajema lahko dostopate neposredno z dvoklikom na sliko predogleda zajema v mrežnem pogledu ali z dvoklikom na željeni SiteWalk zajem v prikazu v obliki seznama. To bo odprlo posamezen zapis SiteWalk.
Pregled in navigacija v funkcionalnosti SiteWalks

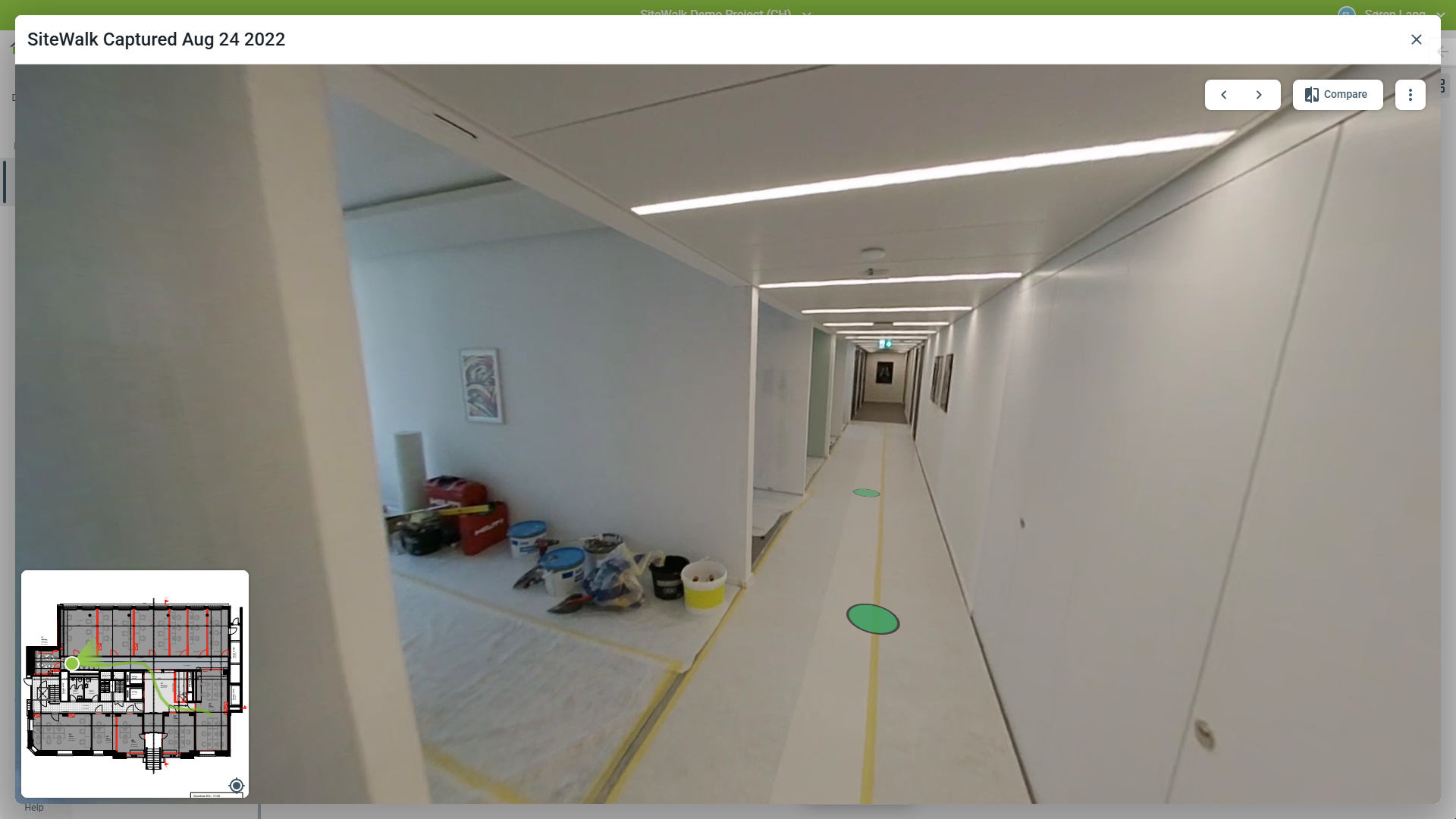

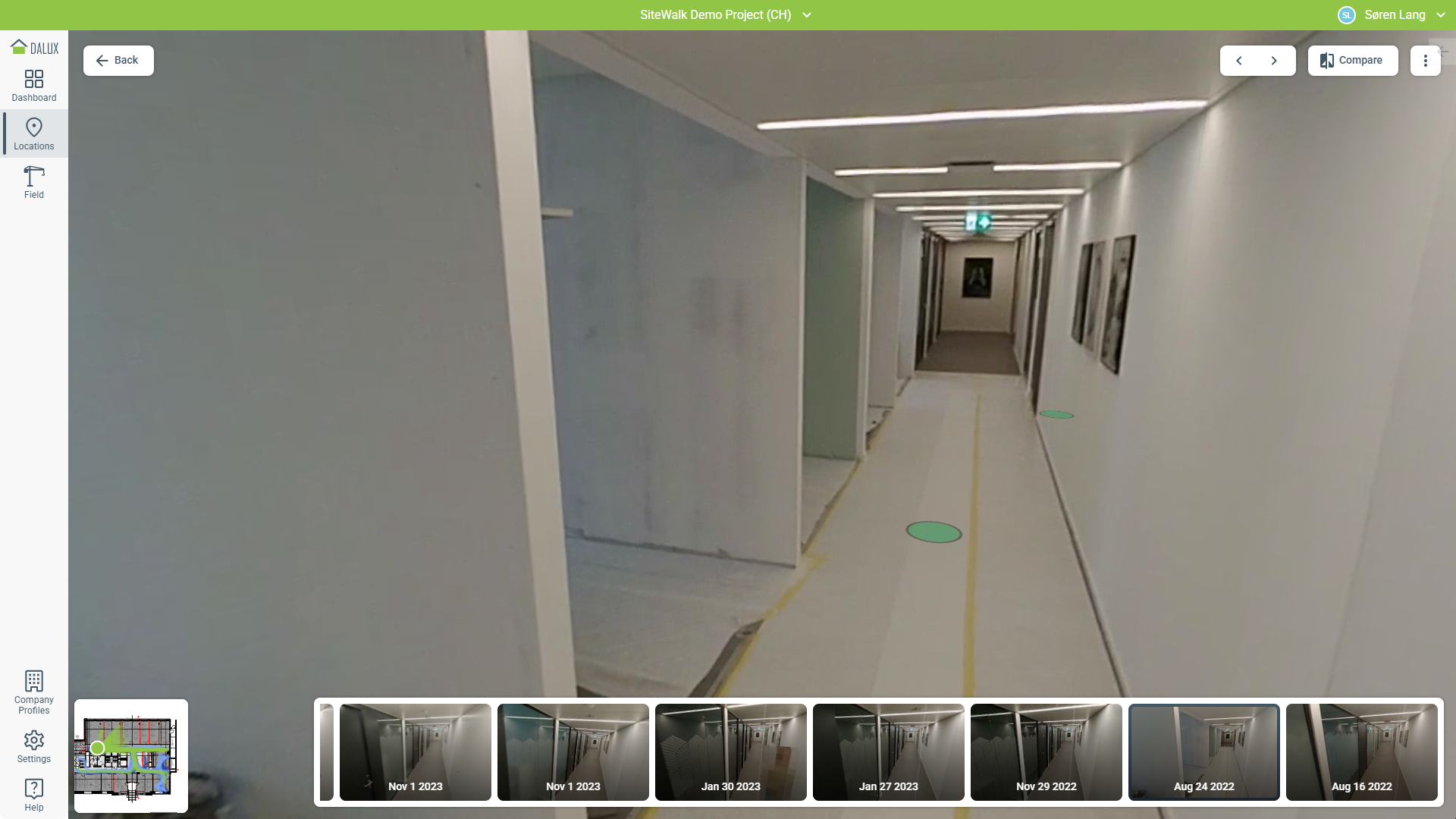

Pri ogledu SiteWalk-a kliknite in povlecite za pogled okoli sebe. Za povečavo uporabite srednji gumb miške, za ponastavitev ravni povečave pa preslednico.

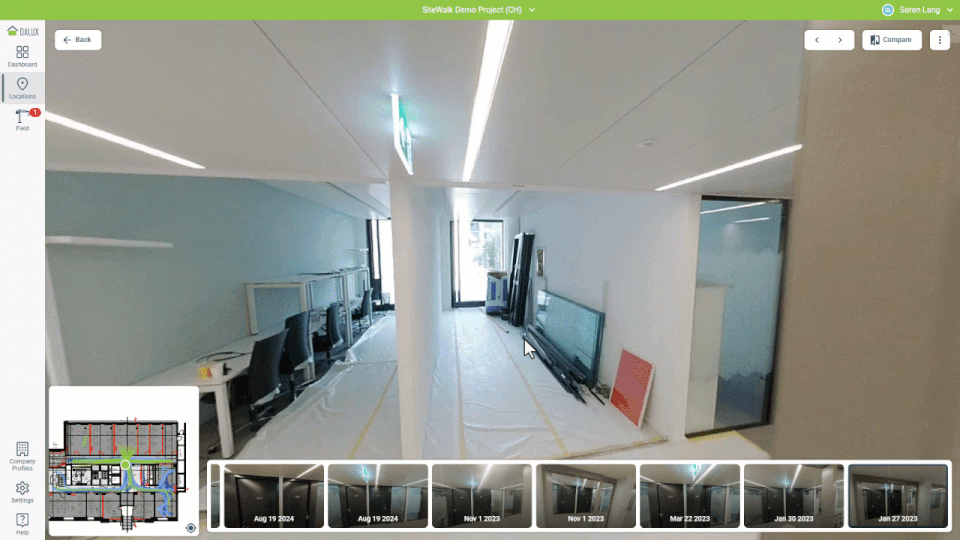

Za krmarjenje do določenega območja izberite zelene pike. Za postopno navigacijo uporabite levo in desno puščično tipko (zgoraj desno) za premikanje med položaji.
Prav tako se lahko pomikate po poti SiteWalk zajema tudi s klikom na katerokoli točko na mini-zemljevidu.

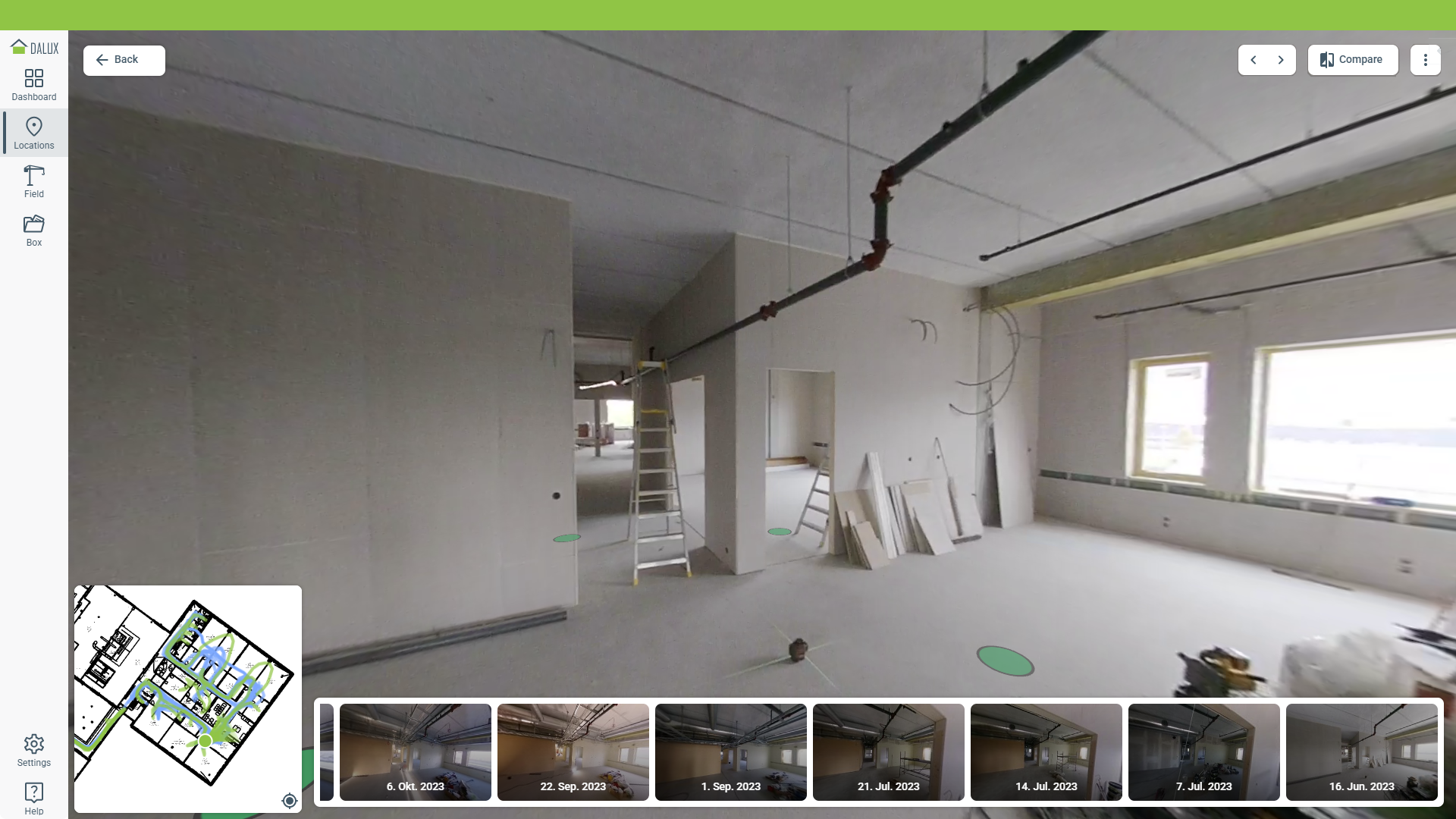

Če obstaja več SiteWalkov, lahko uporabite drsnik sličic za skok na SiteWalk z drugim datumom in na isti lokaciji.
Ustvarjanje opravil v funkcionalnosti SiteWalk
Med pregledovanjem SiteWalk zajemov lahko kjer koli na sliki kliknete in ustvarite novo opravilo.
Izberite točko, kjer želite ustvariti Opravilo, nato kliknite na Nova registracija, in izberite vrsto Opravila.
Pri tem bo k Opravilu dodana obrezana fotografija SiteWalk zajema.
Opombe in oznake lahko dodate tudi na posnetke zaslona.
Kako primerjati SiteWalk zajeme med seboj
Če je bilo na istem območju opravljenih več SiteWalk zajemov, je le-te možno med seboj primerjati. V kolikor so bili SiteWalk zajemi opravljeni konsistentno, po nekem vnaprej določenem terminu, lahko s primerjavo iste lokacije na dva različna datuma na enostaven in pregleden način spremljate napredek gradnje.
Poleg zgoraj razložene primerjave pa lahko primerjate SiteWalk zajem tudi s 3D modelom stavbe.
Za začetek primerjave SiteWalk zajemov med seboj, odprite en SiteWalk zajem na enega od zgoraj opisanih načinov.

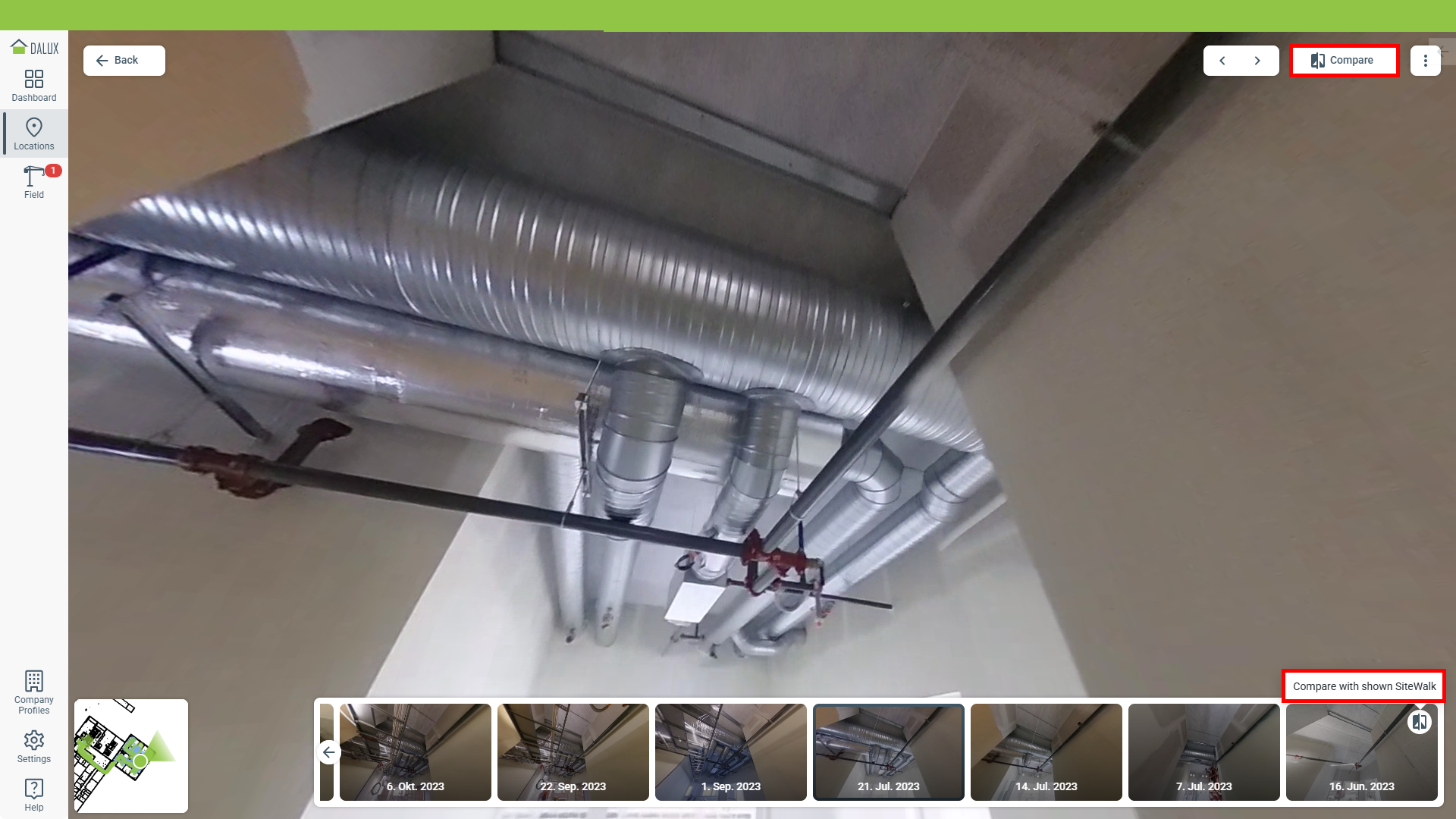

Uporabite meni sličic, da poiščete SiteWalk, s katerim želite primerjati, nato kliknite 'Primerjaj s prikazanim SiteWalk' za primerjavo obeh.
Prav tako lahko kliknete Primerjaj v desnem zgornjem kotu
Privzeto nam program prikaže primerjavo med izbranim in najnovejšim SiteWalk zajemom.

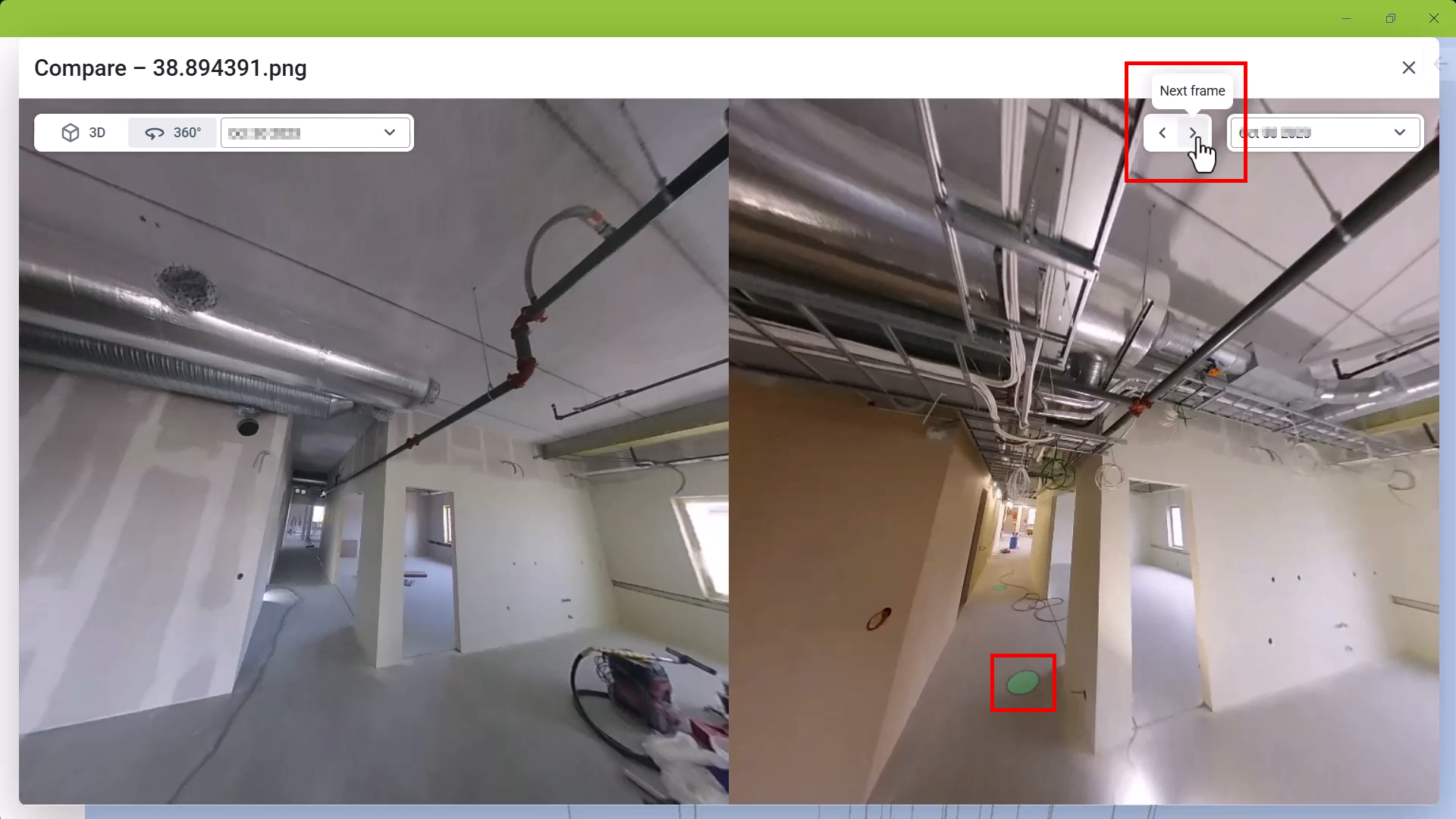

V kolikor želite med seboj primerjati različne posnetke SiteWalk, morate v spustnem meniju izbrati drug datum. Kadar primerjamo SiteWalk zajeme med seboj se pogledi vedno samodejno uskladijo.
SiteWalk primerjajte s 3D modelom tako, da kliknete 3D.
Pri primerjavi SiteWalk-a kliknite in povlecite za pogled okoli sebe. Za povečavo uporabite srednji gumb miške, za ponastavitev ravni povečave pa preslednico.
Za krmarjenje do določenega območja izberite zelene pike. Za postopno navigacijo uporabite levo in desno puščično tipko (zgoraj desno) za premikanje med položaji.
Izvoz SiteWalk zajemov
SiteWalks lahko izvozite iz Dalux kot interaktivni PDF. Ta PDF vam omogoča dostop do 360° slik iz SiteWalka na vašem računalniku.

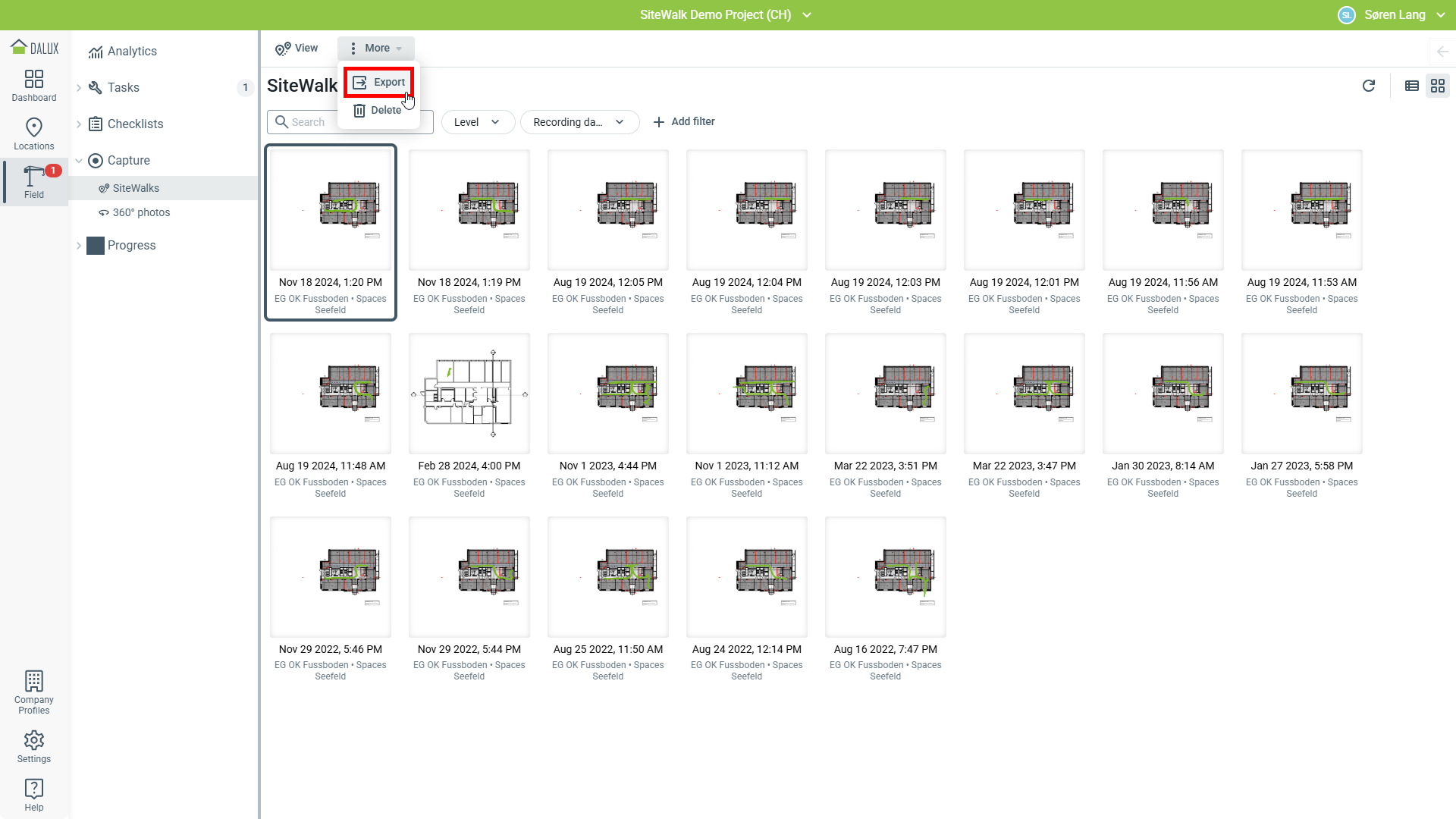

Za izvoz SiteWalk pojdite na:
Field
Zajem
SiteWalks
Izberite specifičen SiteWalk
Izvozi.
Na ta način boste SiteWalk zajem izvozili v .zip formatu. Izvoz vključuje:
- Tloris z označenimi vsemi položaji, na katerih so bile ustvarjene 360° fotografije med SiteWalk zajemom
- Vse 360° fotografije zajete med SiteWalkom
- Panoramski pregledovalnik slik
S klikom na različne točke na načrtu lahko neposredno odprete 360° sliko. Prav tako se lahko pomikate po slikah tako, kot pri ogledu SiteWalk v Dalux.
Funkcija izvoza vam omogoča, da SiteWalks delite z uporabniki, ki nimajo Dalux. Ko SiteWalk zajem izvozite in prenesete na svoj računalnik, lahko do slednjega dostopate kadarkoli, tudi po zaključku projekta.
Prosimo, upoštevajte
SiteWalk-e lahko delite na Portál investora. Za več informacij si oglejte Kako nastaviti Portál investora
