Kako nastaviti Navisworks vtičnik

Navisworks vtičnik je vtičnik, ki ga je razvil Dalux in se integrira v Navisworks ter podpira različne funkcionalnosti, kot so nalaganje modelov, načrtov ter oblakov točk, ustvarjanje komentarjev in koordinacijo kolizijskih testov narejenih v okolju Dalux.

Ta članek pojasnjuje, kako namestiti in uporabljati vtičnik, vključno z upravljanjem komentarjev v vtičniku, nalaganjem in razporejanjem konfliktov ter nalaganjem oblakov točk.

Če želite izvedeti, kako poteka postopek nalaganja modela ali načrta s pomočjo vtičnika, lahko preberete ta članek. Postopek je enak: Uporabite Revit vtičnik za nalaganje in posodabljanje 3D modelov in načrtov.

 Opomba

Ta vtičnik deluje samo s polno različico programa Navisworks, poskrbite, da vaša različica programa Navisworks podpira različico vtičnika. Posodobitev programa Navisworks lahko povzroči težave zaradi nekompatibilnosti različic.

Kako prenesti in nastaviti Navisworks vtičnik

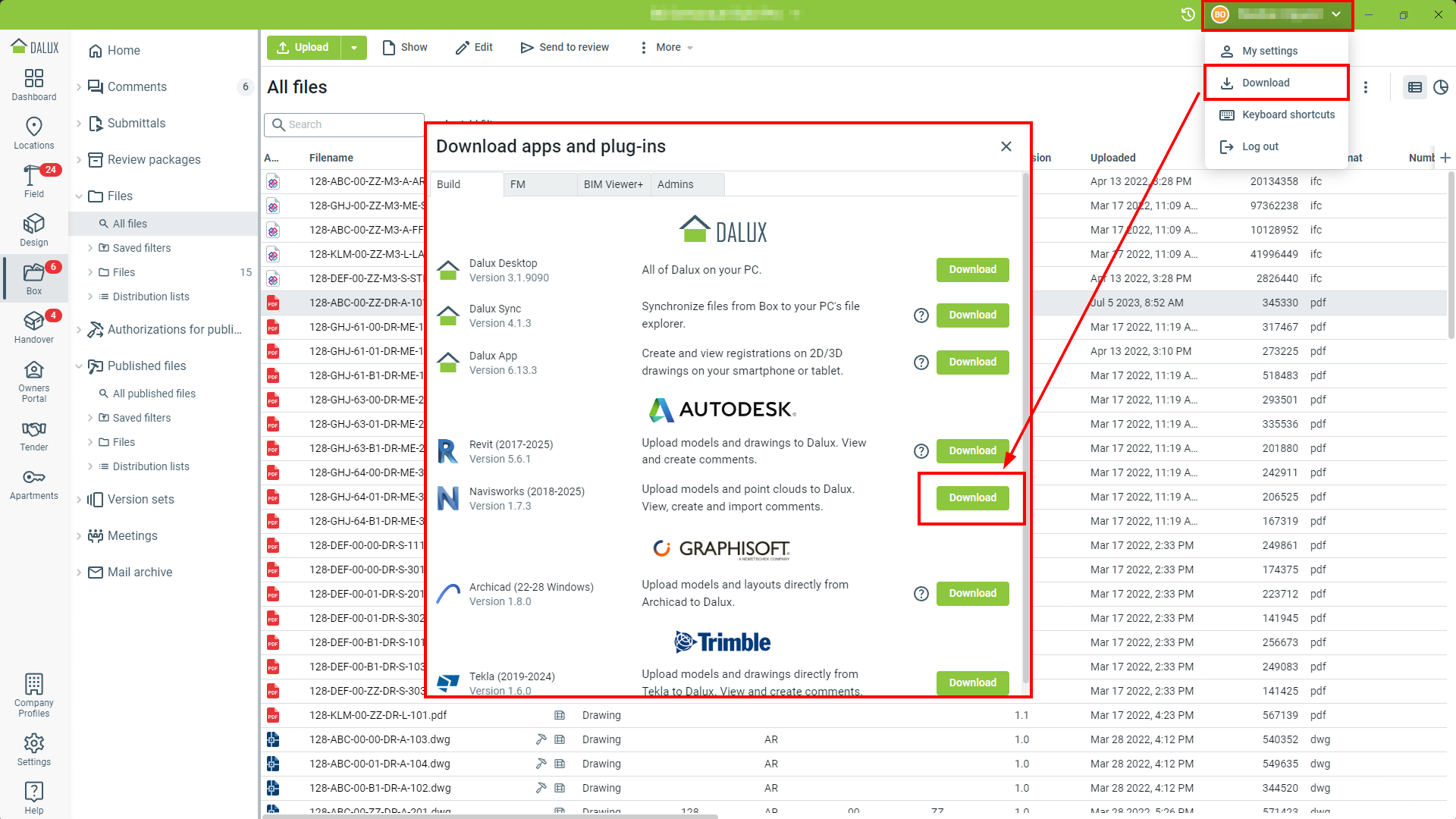

Ko ste prijavljeni v svoj projekt na spletu, lahko najdete vtičnik tako, da se pomaknete na

Kliknite na svoje imePrenesi.

Trenutni Navisworks vtičnik boste našli v razdelku Autodesk:

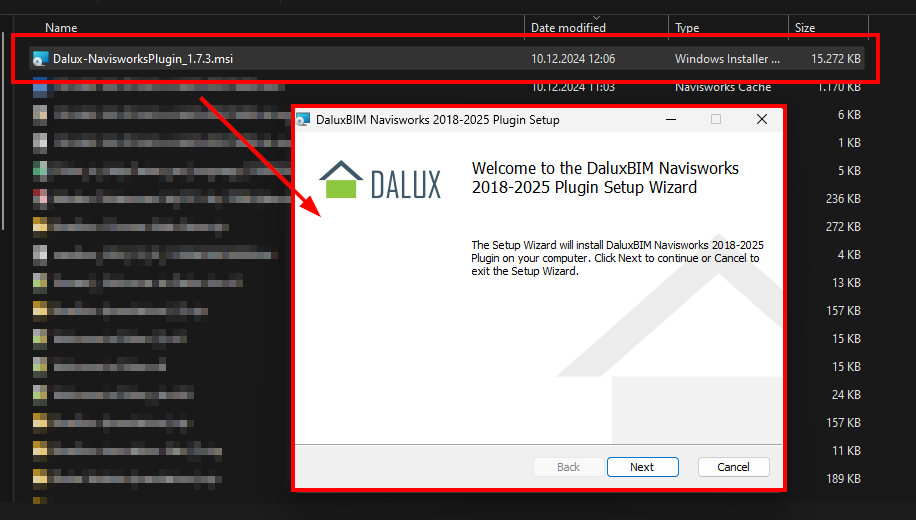

Ko prenesete datoteko .msi, jo odprite in sledite navodilom čarovnika za namestitev:

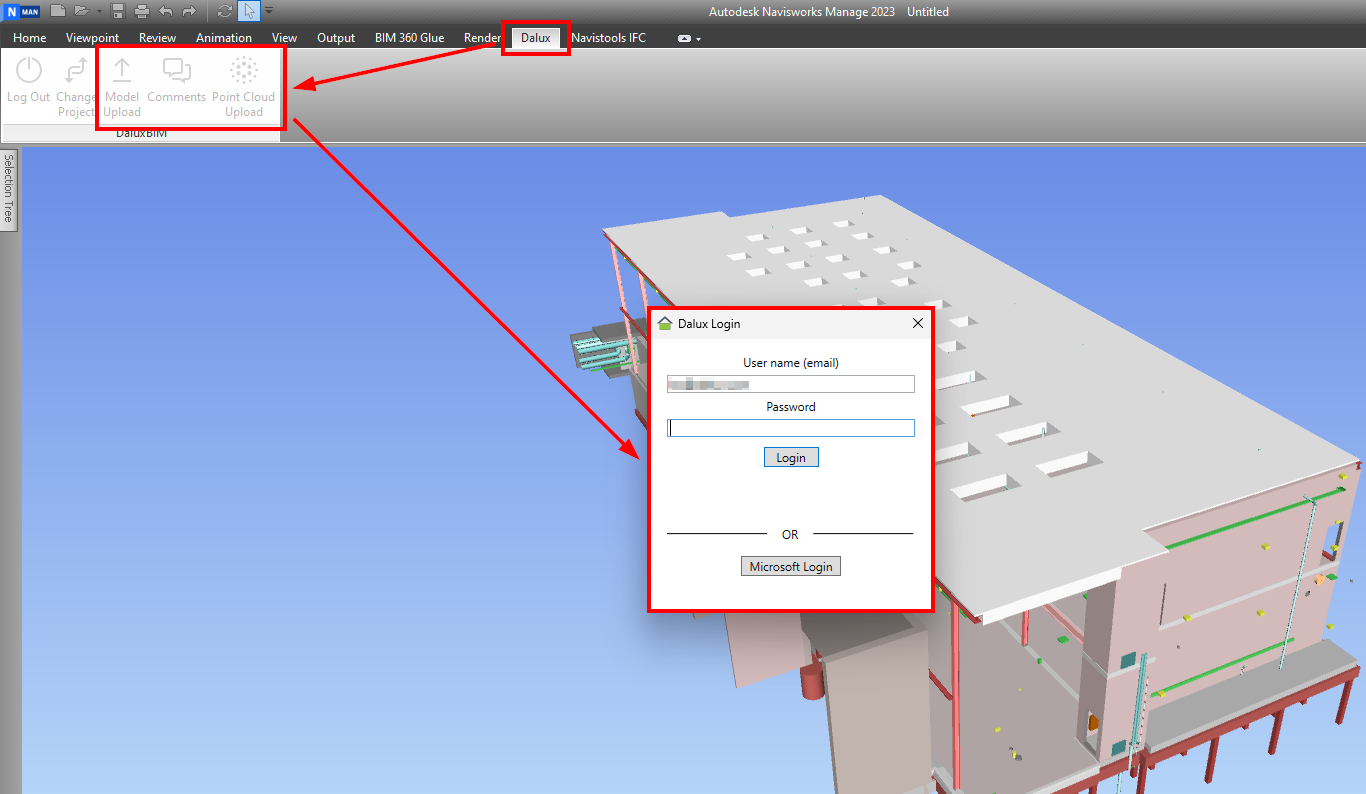

Vtičnik Dalux boste našli v orodni vrstici pod zavihkom Dalux. Če kliknete bodisi Nalaganje modela, Komentarji, ali Nalaganje oblaka točk, se boste morali prijaviti s svojim Dalux računom. Prijavite se v svoj račun s svojimi Dalux poverilnicami:

Spremeni projekt

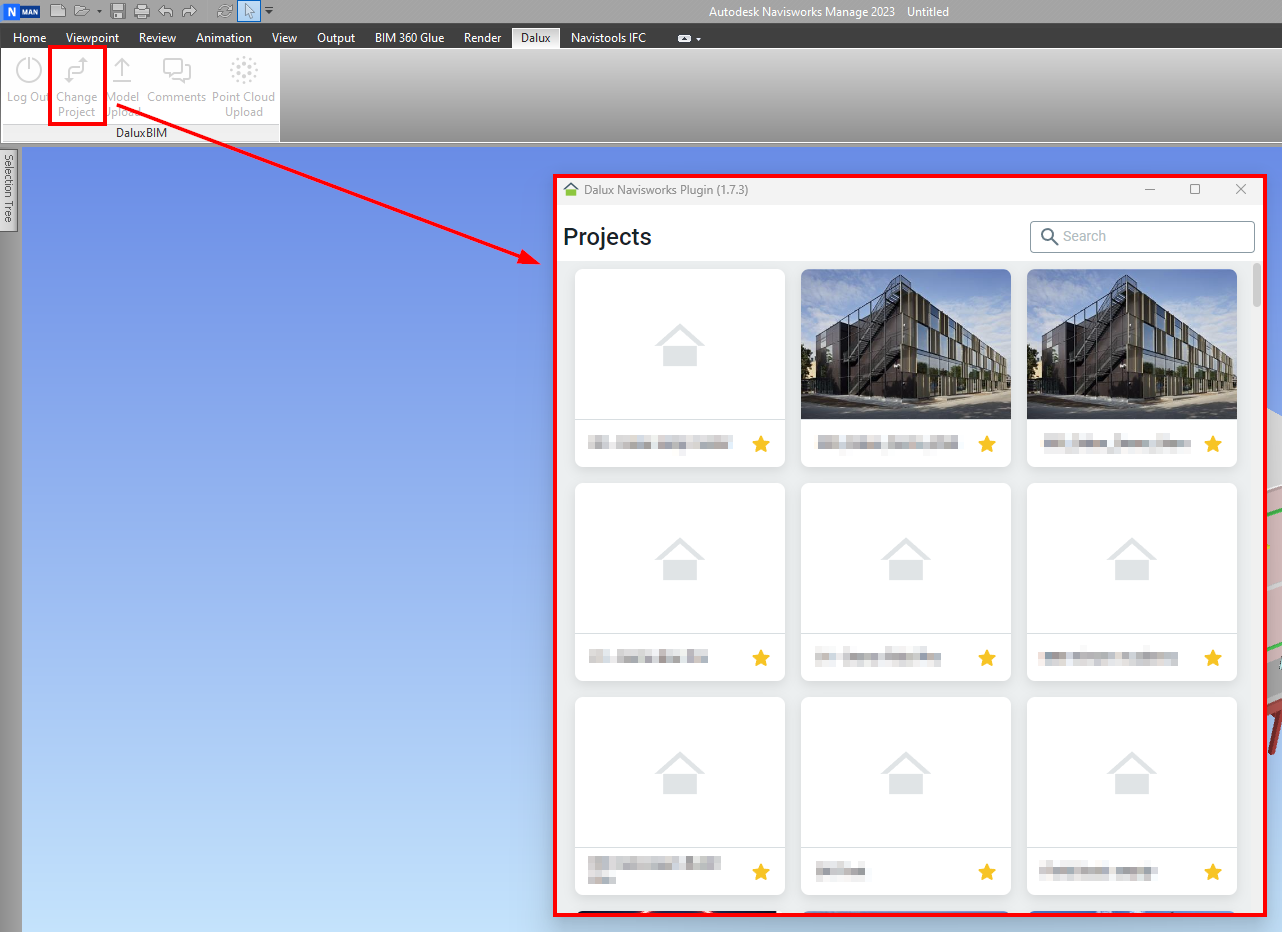

Če imate dostop do več Dalux projektov, lahko izberete projekt, na katerem trenutno delate, tako da kliknete na Spremeni projekt.

Kako uporabljati vtičnik

Ustvarjanje novih komentarjev

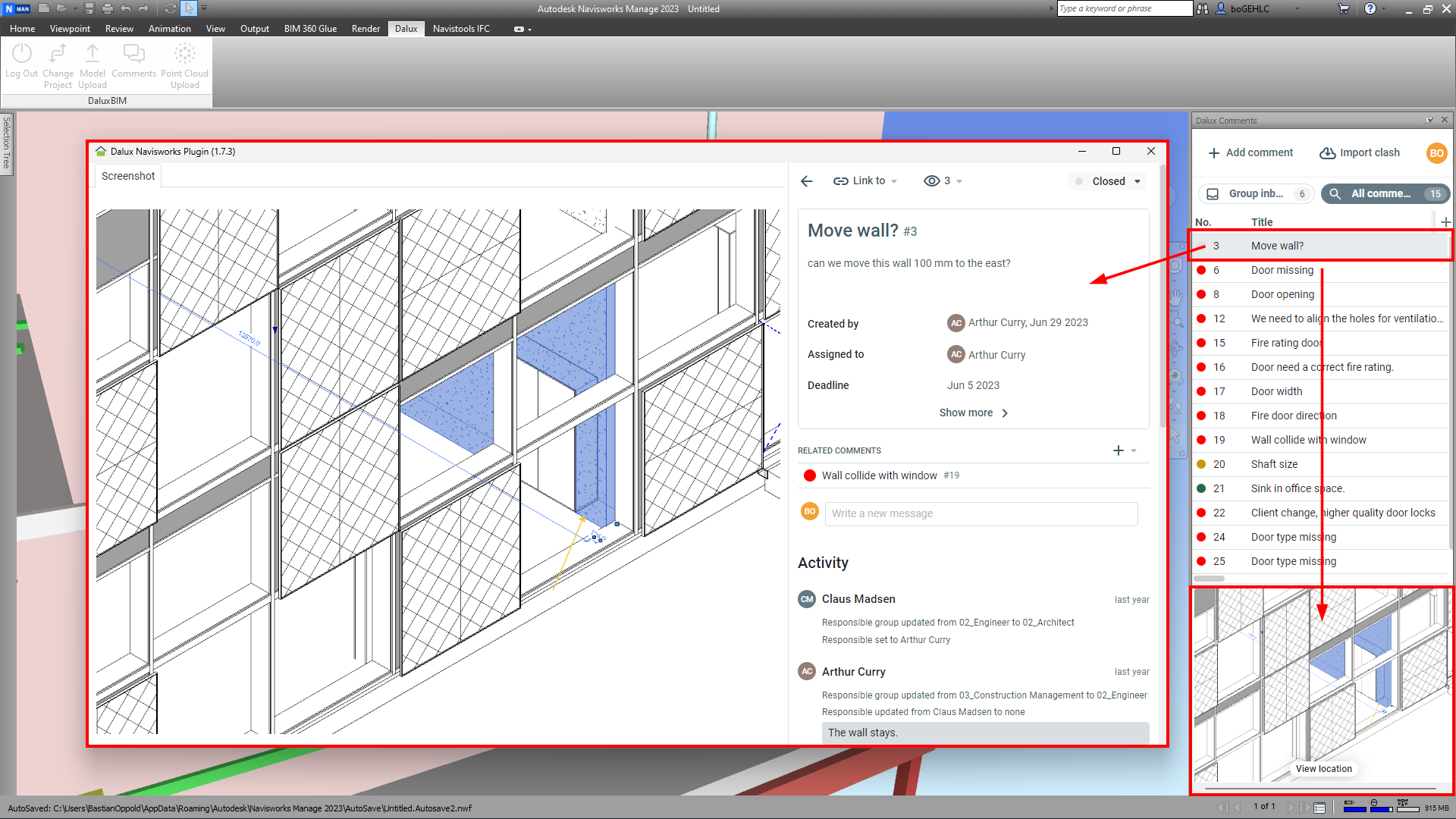

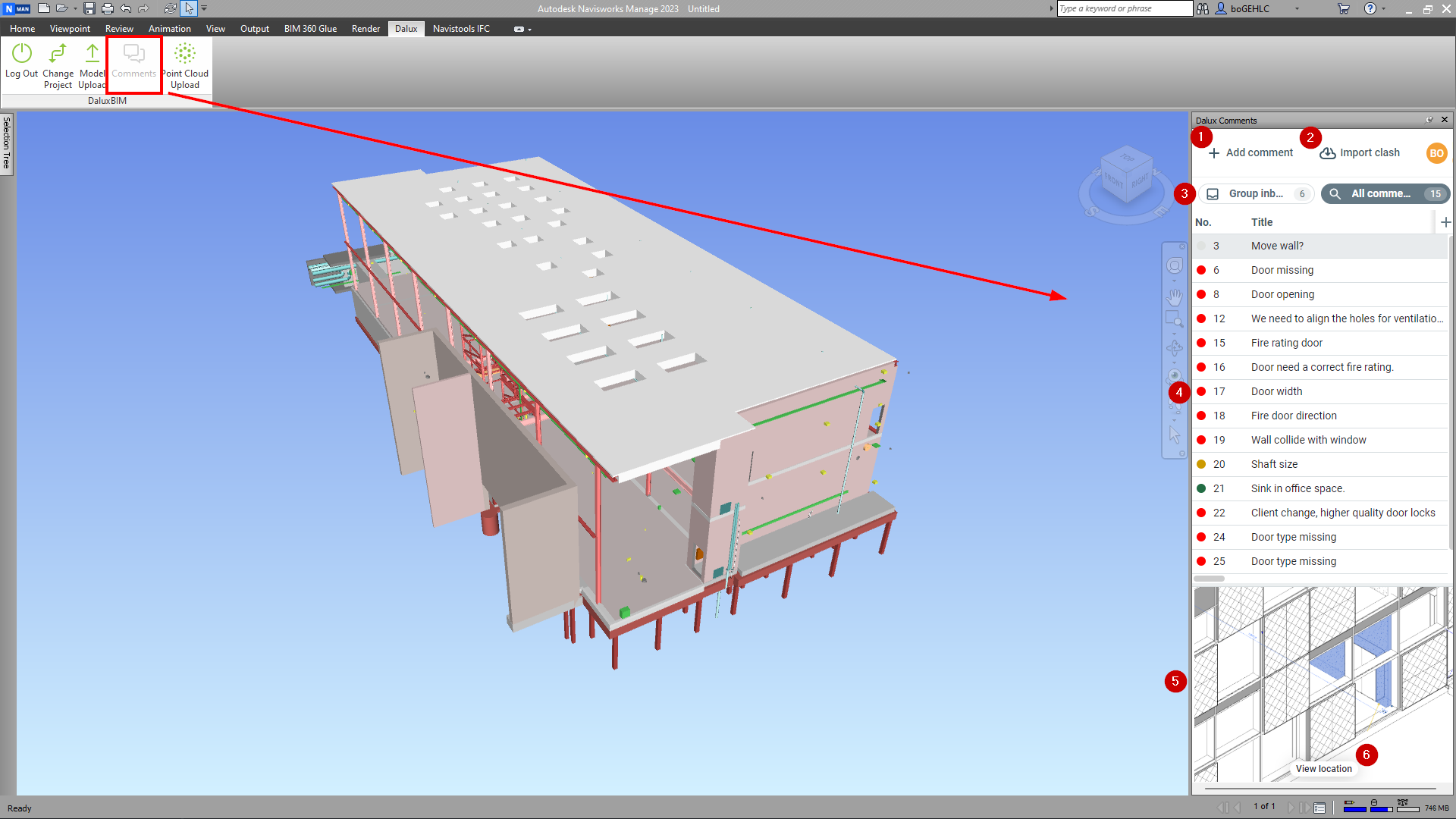

S klikom na Komentarji vam vtičnik omogoča dostop do vseh komentarjev, do katerih imate dostop v vašem Dalux projektu.

V tem pregledu lahko

1. Ustvarite nov komentar,
2. Uvozi kolizije,
3. Preklapljate med komentarji kategorij Skupinsko prejeto in Vsi komentarji,
4. Odprite in oglejte si vse komentarje v svojem projektu,
5. Poglejte predogled izbranega komentarja in
6. Skočite neposredno na lokacijo izbranega komentarja, če je bil ta ustvarjen v 3D.

Da ustvarite nov komentar, izberite Dodaj komentar in ustvarite nov komentar kot bi to storili v Daluxu. Izberite vrsto, komunikacijski kanal, odgovornost in ostale informacije:

Ogled in urejanje komentarjev

Za ogled obstoječih komentarjev lahko izberete Skupinska prejeta sporočila ali Vsi komentarji in izberete vnos. Predogled bo viden na dnu. Če želite odpreti komentar na celotnem zaslonu in prikazati vse informacije, ki so povezane s predogledom, preprosto dvokliknite komentar na seznamu.

V tem oknu lahko komentar tudi urejate ali nanj odgovorite ter ga celo zaprete, če je težava rešena in imate za to dejanje ustrezne pravice.

Kliknite 'Ogled lokacije' v predogledu, da skočite neposredno na element. To deluje le, če Dalux lahko najde označene elemente v modelu, ki je trenutno odprt v Navisworks.

Uvozi kolizije

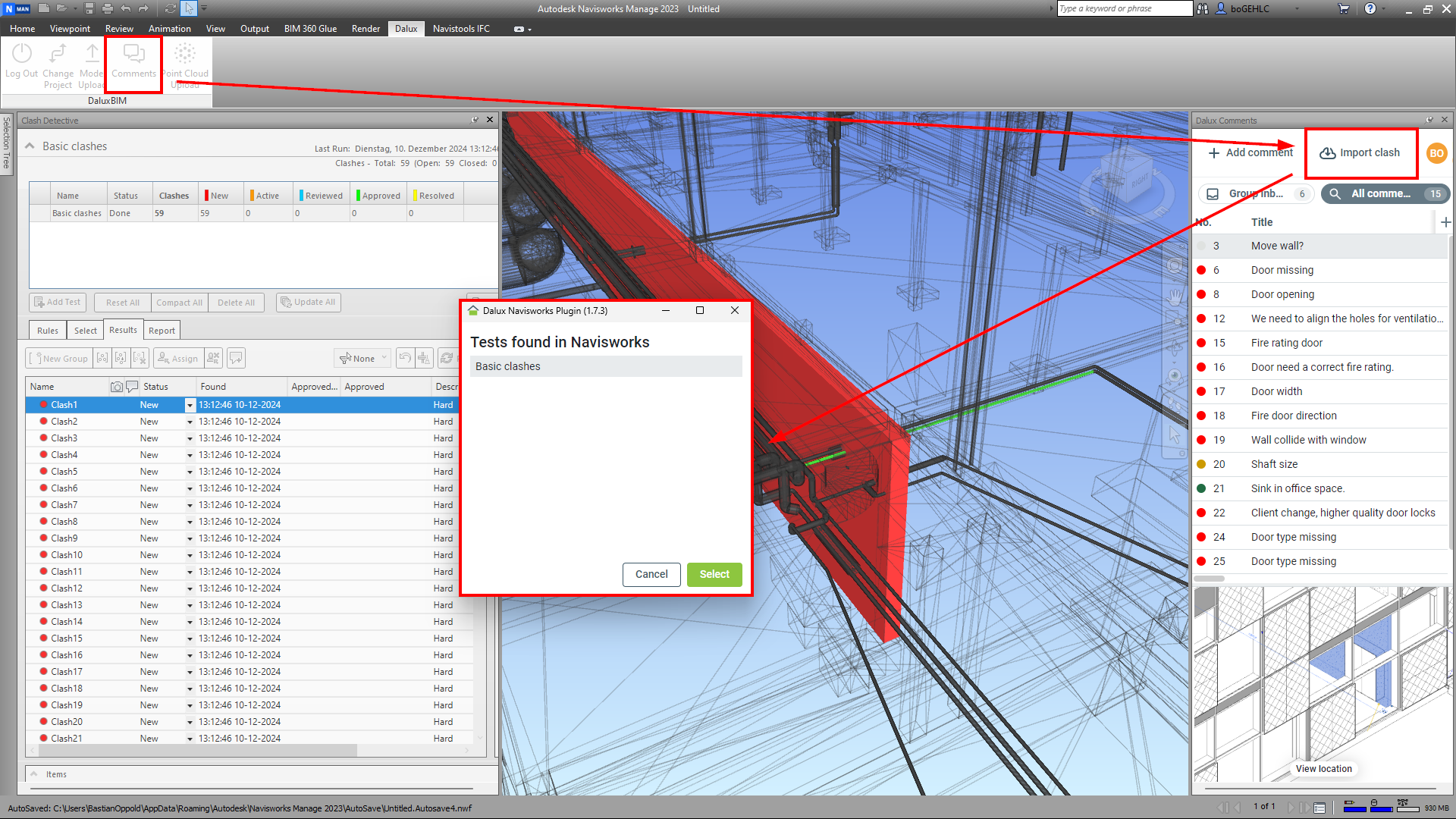

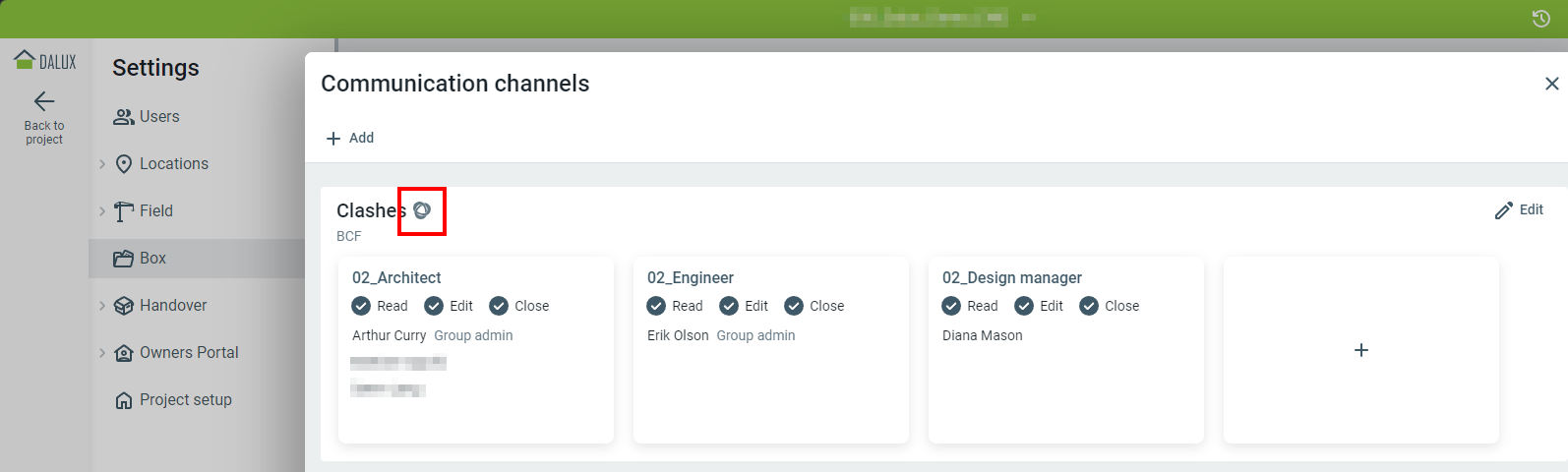

Če izvajate teste, kot npr. kolizije, na modelih v Navisworks, lahko nastale konflikte neposredno naložite v Dalux in jih koordinirate z odgovornimi načrtovalci. Da bi to storili, kliknite na

KomentarjiUvozi kolizijoIzberite svoj test.

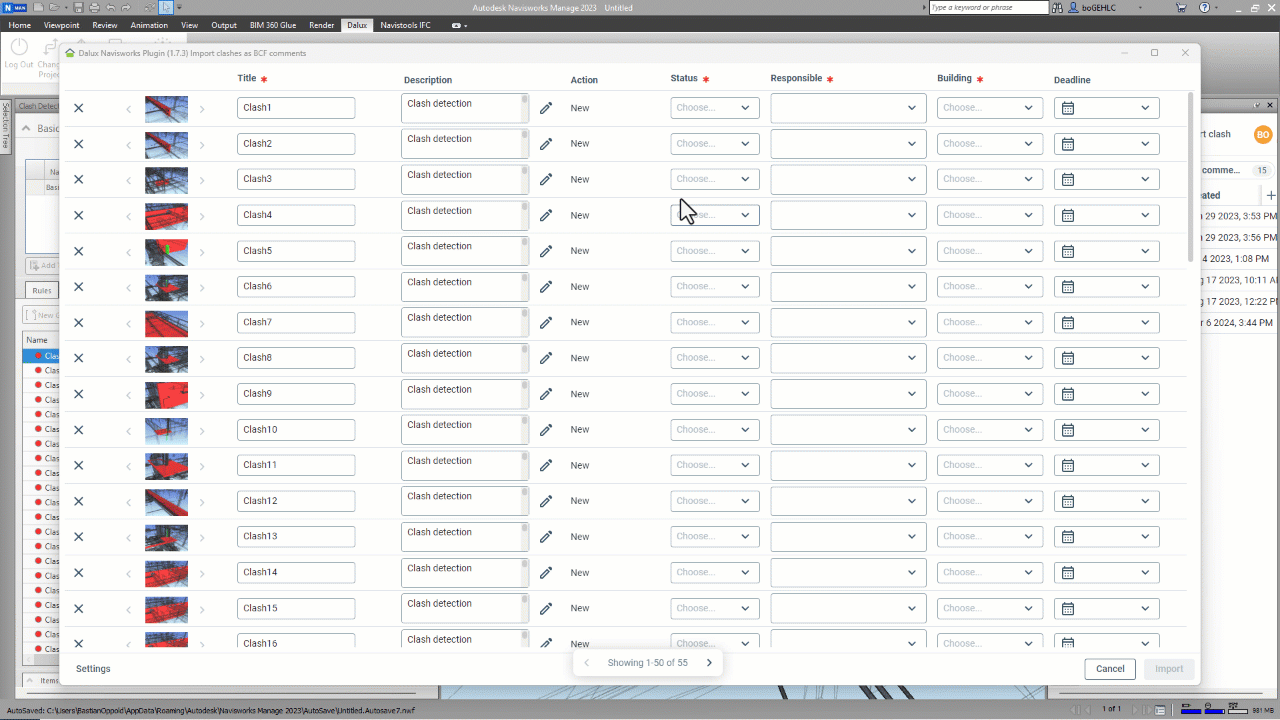

Vtičnik bo obdelal konflikte in vam omogočil vnos informacij na enak način kot pri ustvarjanju komentarjev.

Za lažje urejanje vseh konfliktov hkrati lahko vnesete vrednost v eno od podatkovnih polj in povlečete zeleno izbirno polje na dnu desno označenega polja navzdol.

Namesto tega lahko povežete vrednosti, če so enake za vse konflikte.

Pojdite na 'Nastavitve' in izberite, katero Dalux vrednost želite povezati s katero Navisworks vrednostjo. Kliknite na 'Shrani' za nastavitev te vrednosti za vse konflikte.

Kolizije, ki pred tem niso bile naložene prek vtičnika, so v Daluxu ustvarjene kot nove. Če posodobite že obstoječe kolizije, Dalux to zazna in posodobi komentarje namesto da bi ustvaril nove komentarje.

Naloži oblake točk

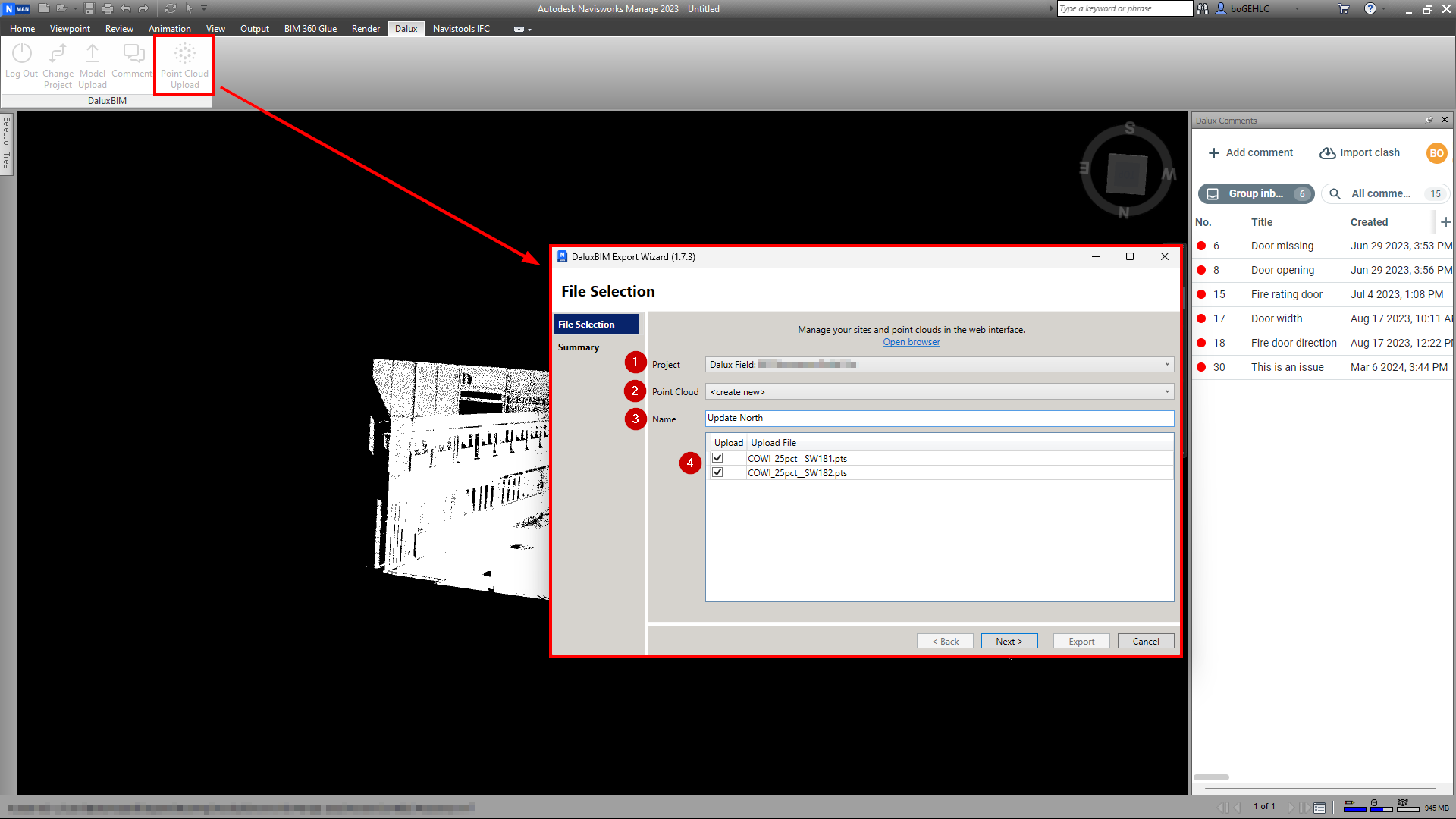

Prav tako lahko uporabite Navisworks vtičnik za nalaganje oblakov točk v svoj Dalux projekt. Za to kliknite na Nalaganje oblaka točk.

Nato sledite tem korakom:

1. Projekt: Izberite, v kateri projekt želite naložiti oblak točk.
2. Oblak točk: Izberite, da dodate nov oblak točk ali zamenjate obstoječega.
3. <1>Ime1>: Če želite dodati nov oblak točk, ga poimenujte.
4. Izberite datoteke, ki jih želite naložiti kot nov oblak točk.
5. Naprej
6. Povzetek: Preverite, če ste vnesli pravilne nastavitve.
7. Izvozite

Upoštevajte, da z vsakim nalaganjem nastane natančno en oblak točk. Če ste izbrali več datotek, bodo združene v en oblak točk v programu Dalux.

Ko Dalux obdela datoteke, jih lahko kadar koli pogledate v brskalniku ali v namizni aplikaciji Dalux.
