V tem članku lahko preberete o BIM podatkovnih datotekah in kako jih uporabljati v Daluxu.
Z BIM podatkovnimi datotekami lahko dodate lastnosti in njihove vrednosti k BIM modelom v Dalux brez druge programske opreme. To uporabnikom omogoča dodajanje informacij na gradnike modela kot so npr. požarne ocene/specifikacije, neposredno v Daluxu.
Kako ustvariti BIM podatkovno datoteko
Uporabniške pravice
BIM podatkovne datoteke lahko ustvarijo skrbniki projekta in vodje načrtovanja projekta. Na voljo so samo v Dalux Box Pro. BIM podatkovnih datotek ni potrebno posebej aktivirati.
Za dodajanje vrednosti lastnosti v BIM podatkovno datoteko morate imeti dovoljenje za urejanje v mapi, kjer je datoteka shranjena.

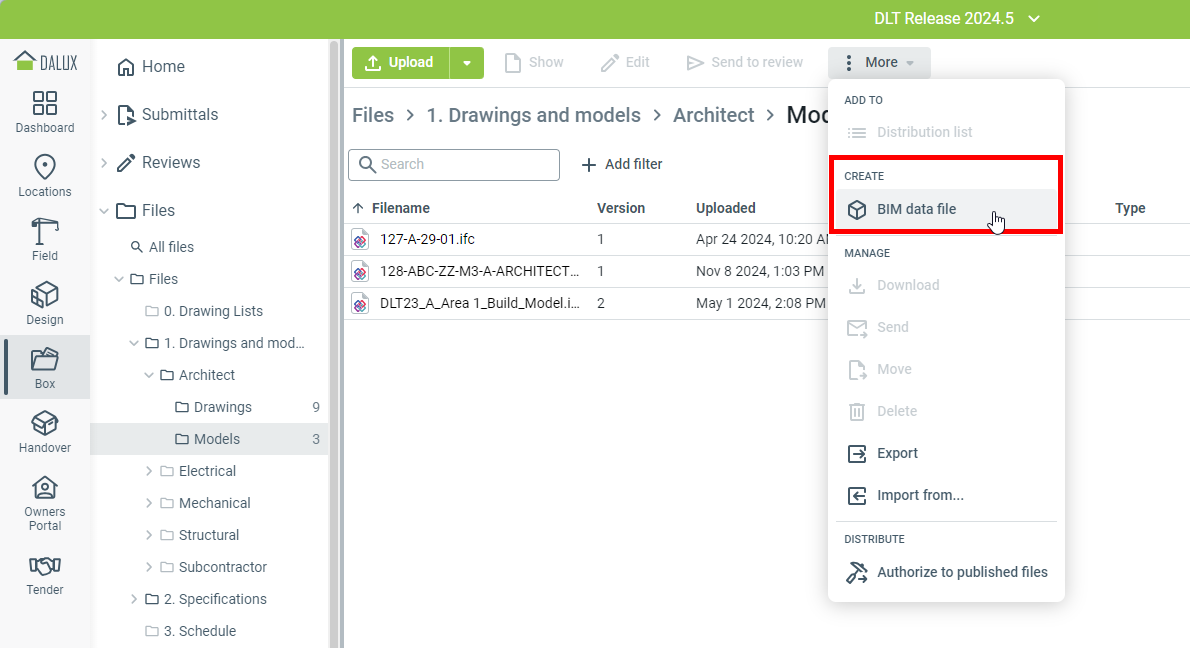

Za ustvarjanje BIM podatkovne datoteke pojdite na:Box
Vse datoteke ali določena mapa
Več
BIM podatkovna datoteka.
Tehnične informacije
BIM podatkovno datoteko lahko ustvarite le, če:
- Je stavba objavljena na Lokacijah
- Ima stavba 3D model(e)
Če uporabljate zahtevane predloge za poimenovanje datotek, mora biti ime BIM podatkovne datoteke skladno z zahtevami predloge za poimenovanje datotek.
Datoteki določite ime in izberite, v katero mapo jo želite shraniti. Če ustvarite BIM podatkovno datoteko iz določene mape, bo BIM podatkovna datoteka samodejno shranjena v to mapo.
Prikazalo se bo novo okno, v katerem izberete, za katero stavbo ustvarjate BIM podatkovno datoteko. Ko je stavba izbrana, se prikažejo tudi vaši 3D modeli.
Dodajanje filtrov in lastnosti v BIM podatkovno datoteko

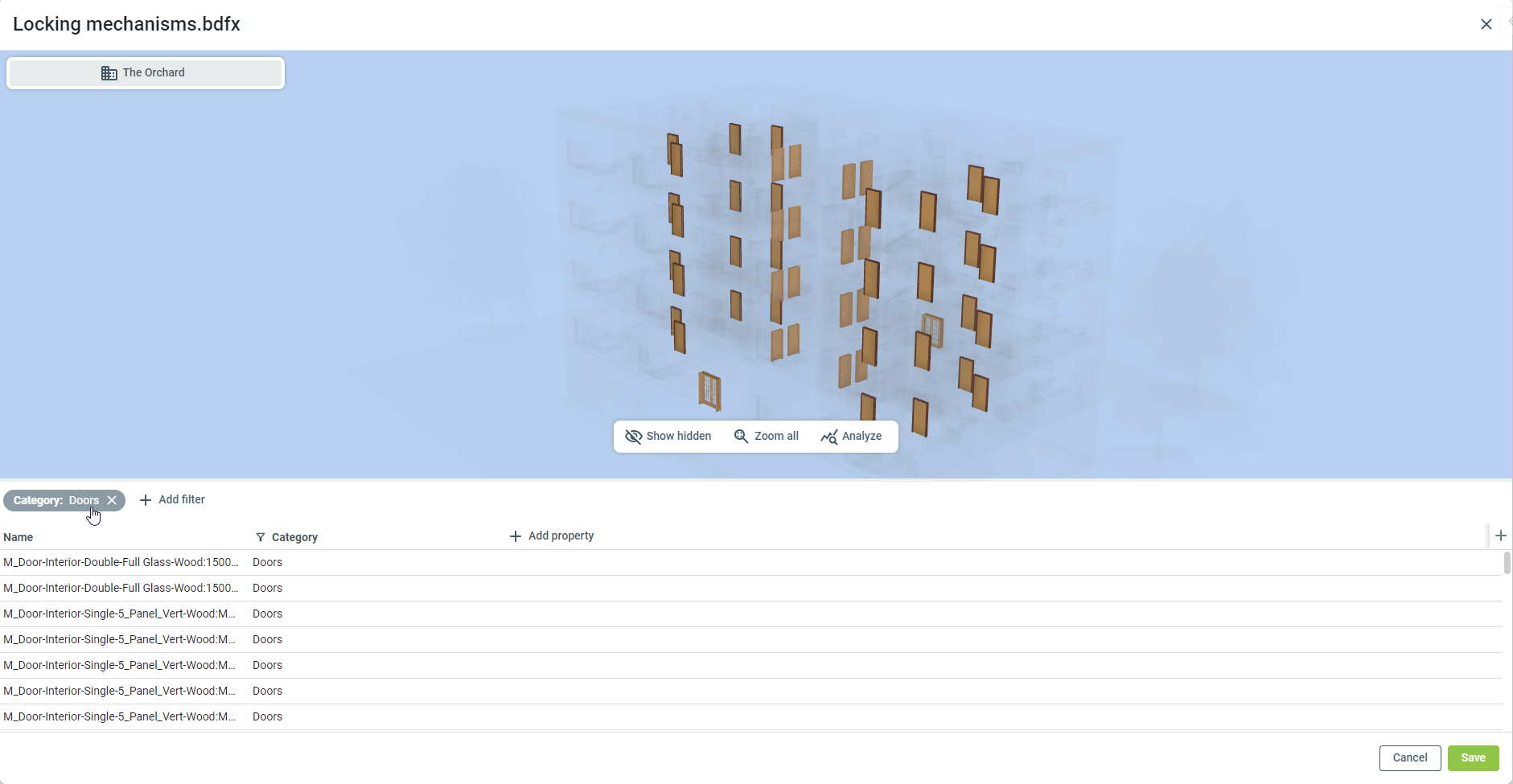

Filtre lahko uporabite za omejitev nabora elementov v modelu, ki jim želite dodati lastnost. Filter je shranjen v BIM podatkovni datoteki.
Če želite izvedeti več o uporabi filtrov na Lokacijah, si lahko preberete ta članek: Filtri in vizualizacija na Lokacijah.

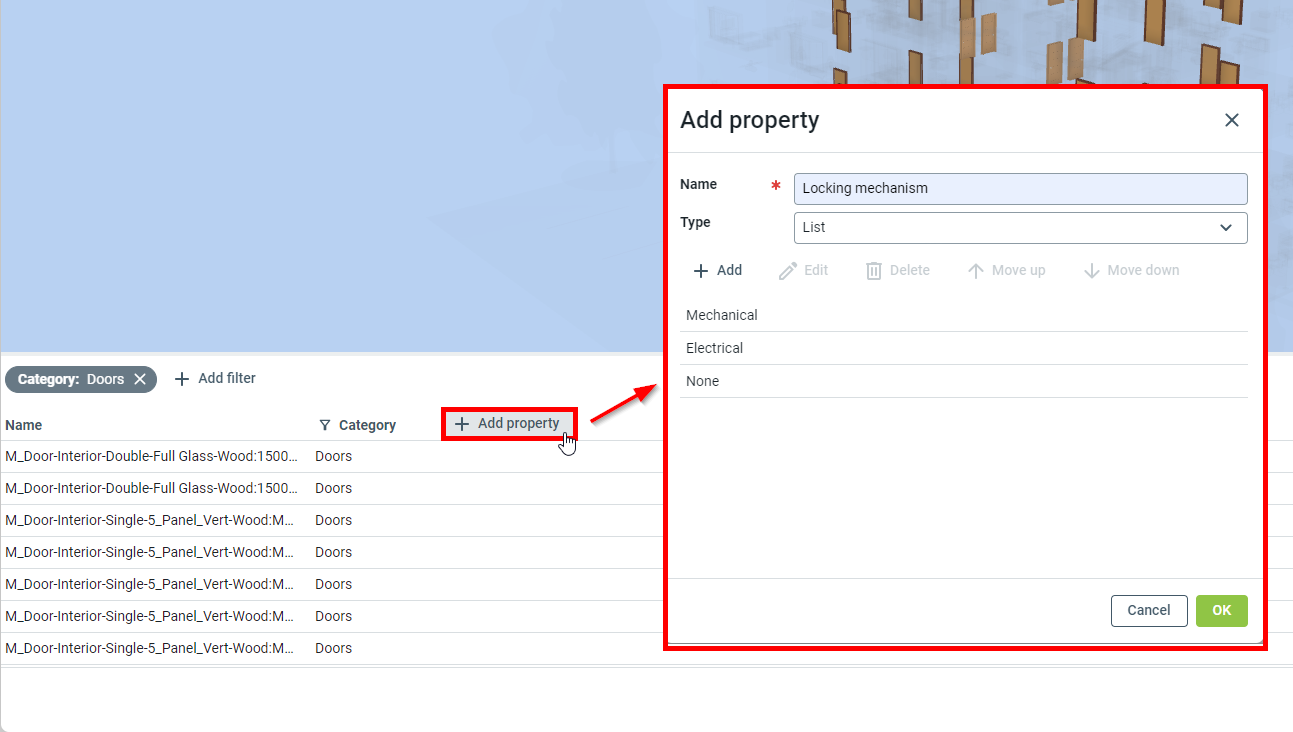

Kliknite Dodaj lastnost na seznamu, da začnete dodajati novo lastnost.
Pri dodajanju lastnosti morate najprej določiti ime in nato izbrati še vrsto, ki naj jo lastnost ima. Izbirate lahko med:
- Tekst: Tekstovno polje za nedoločen tekst po meri.
- Številka: Samo za številke. Lahko pišete bodisi cela števila ali decimalke. Pri uporabi vrste številke lahko prav tako dodate enoto.
- Seznam: Vnaprej določen seznam vrednosti za izbiranje. S seznama je za vsak gradnik oz. objekt možno izbrati samo eno vrednost.
Ko dodate vsaj eno lastnost, je BIM podatkovna datoteka pripravljena za izpolnjevanje. Kliknite na 'Shrani' za shranjevanje sprememb.
Tehnične informacije
Ko so lastnosti dodane BIM podatkovni datoteki in kliknete 'Shrani', ne morete več dodajati, urejati ali odstranjevati lastnosti iz datoteke - lahko samo spremenite vrednosti lastnosti. Če potrebujete več lastnosti, je potrebno ustvariti ločeno datoteko.
Ko shranite BIM podatkovno datoteko, je potrebno še procesiranje, preden so podatki vidni na Lokacijah.
Kako dodati vrednosti lastnosti v BIM podatkovno datoteko
Uporabniške pravice
Za dodajanje vrednosti lastnosti v BIM podatkovno datoteko morate imeti dovoljenje za urejanje in pisanje v mapi, kjer je datoteka shranjena. Skrbniki projekta in vodje načrtovanja projekta lahko prav tako dodajo vrednosti lastnosti v BIM podatkovno datoteko.
Za začetek dodajanja vrednosti lastnosti v BIM podatkovno datoteko, najprej poiščite datoteko v Box.
Izberite datoteko in dvokliknite ali kliknite Prikaži da se odpre.

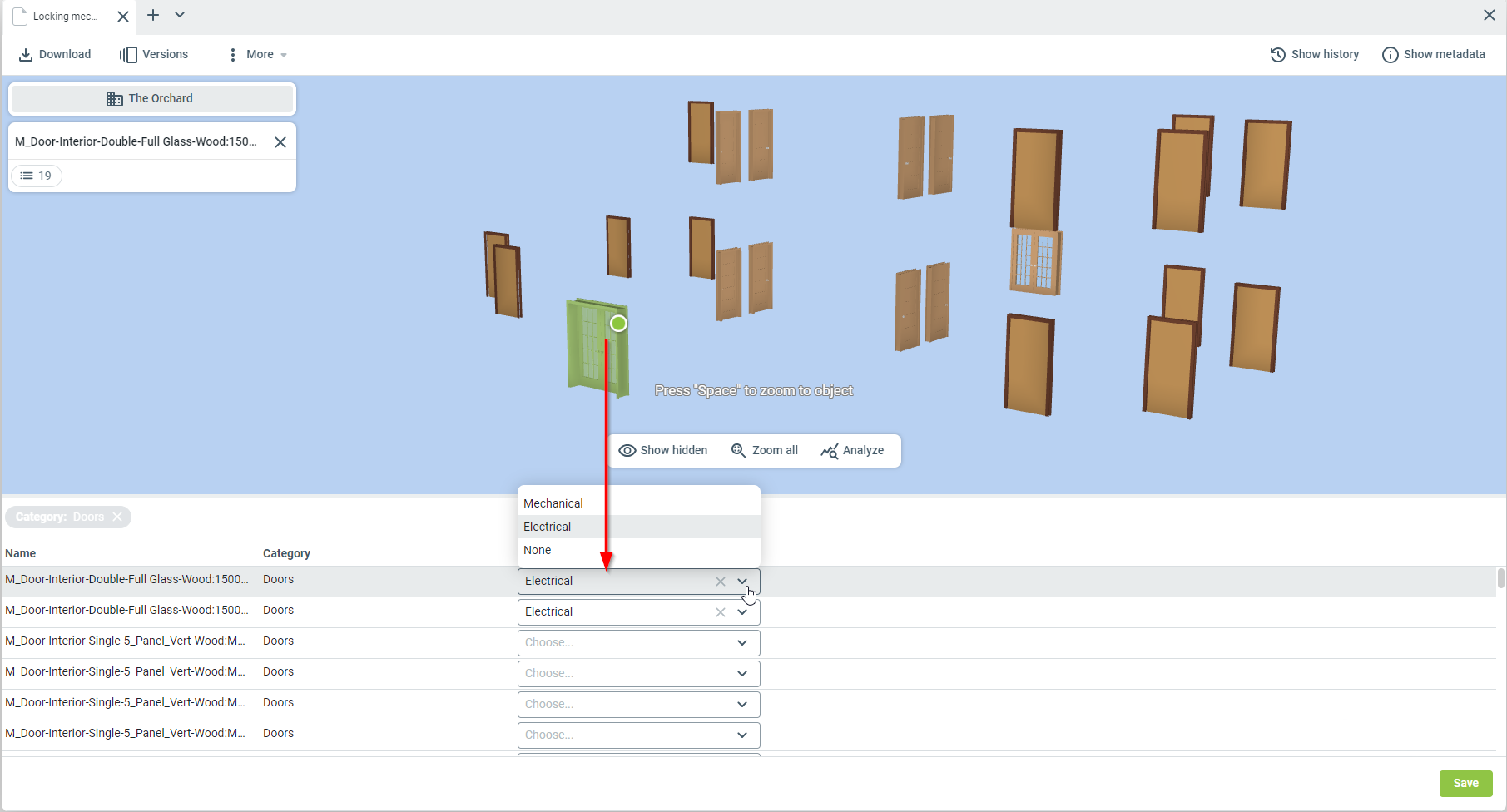

Ko kliknete na gradnik oz. objekt v BIM pregledovalniku, bo ustrezen element v pogledu seznama tudi označen. Če kliknete na vrstico v pogledu seznama, bo BIM pregledovalnik samodejno označil in povečal na ustrezen element.

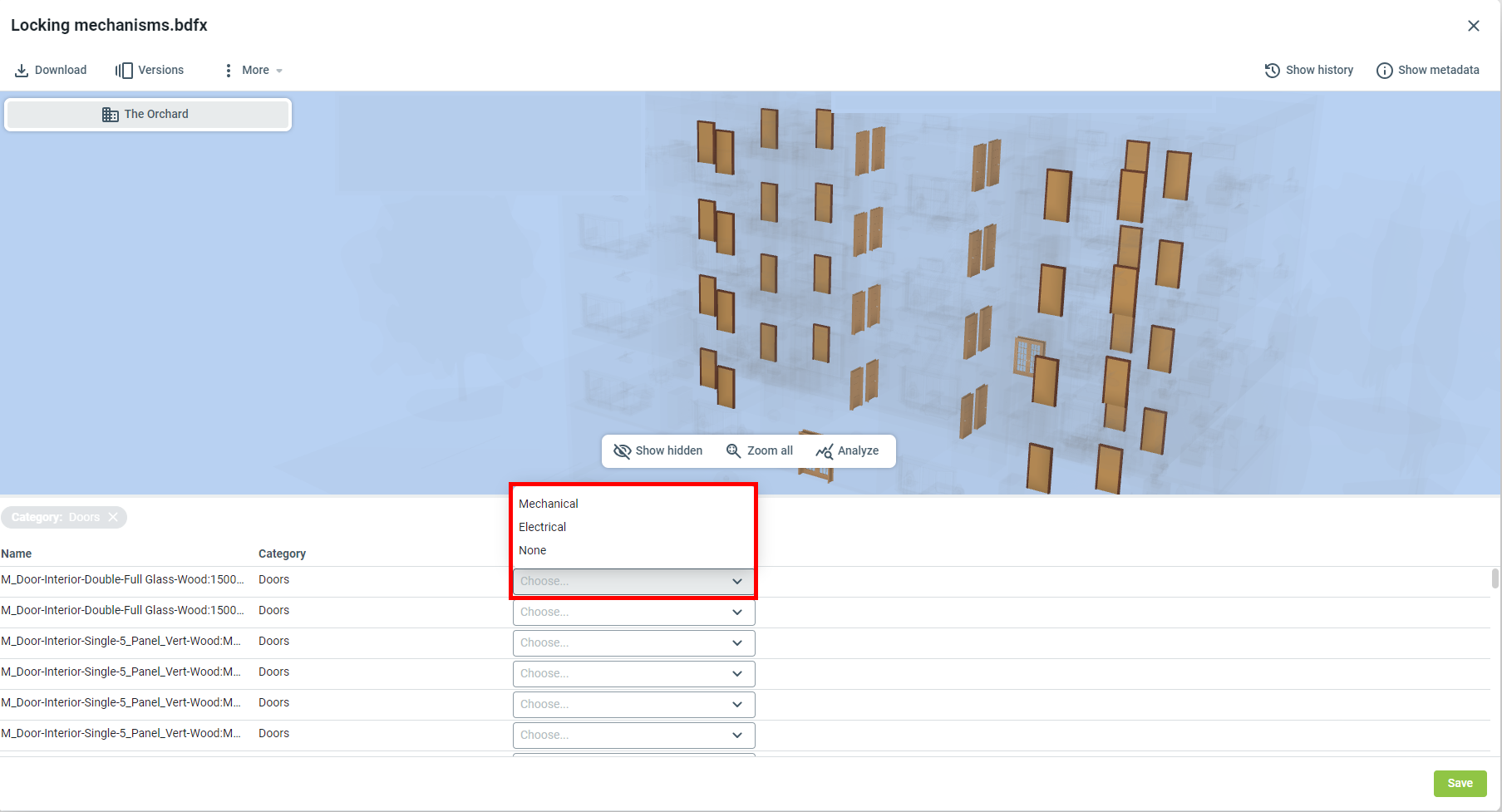

Vrednosti lastnosti lahko izpolnite z vnosom svojih vrednosti (za tekst in številke) ali z izbiro vrednosti iz vnaprej določenega seznama.
Ko dodate vrednosti lastnosti, kliknite še 'Shrani'.
Opomba
Ko shranite BIM podatkovno datoteko, je potrebno še procesiranje, preden so podatki na voljo na Lokacijah. Morda bo trajalo nekaj časa, preden bodo te spremembe na voljo. Če še ne vidite svojih sprememb, prosimo počakajte nekaj časa in poskusite ponovno pozneje.

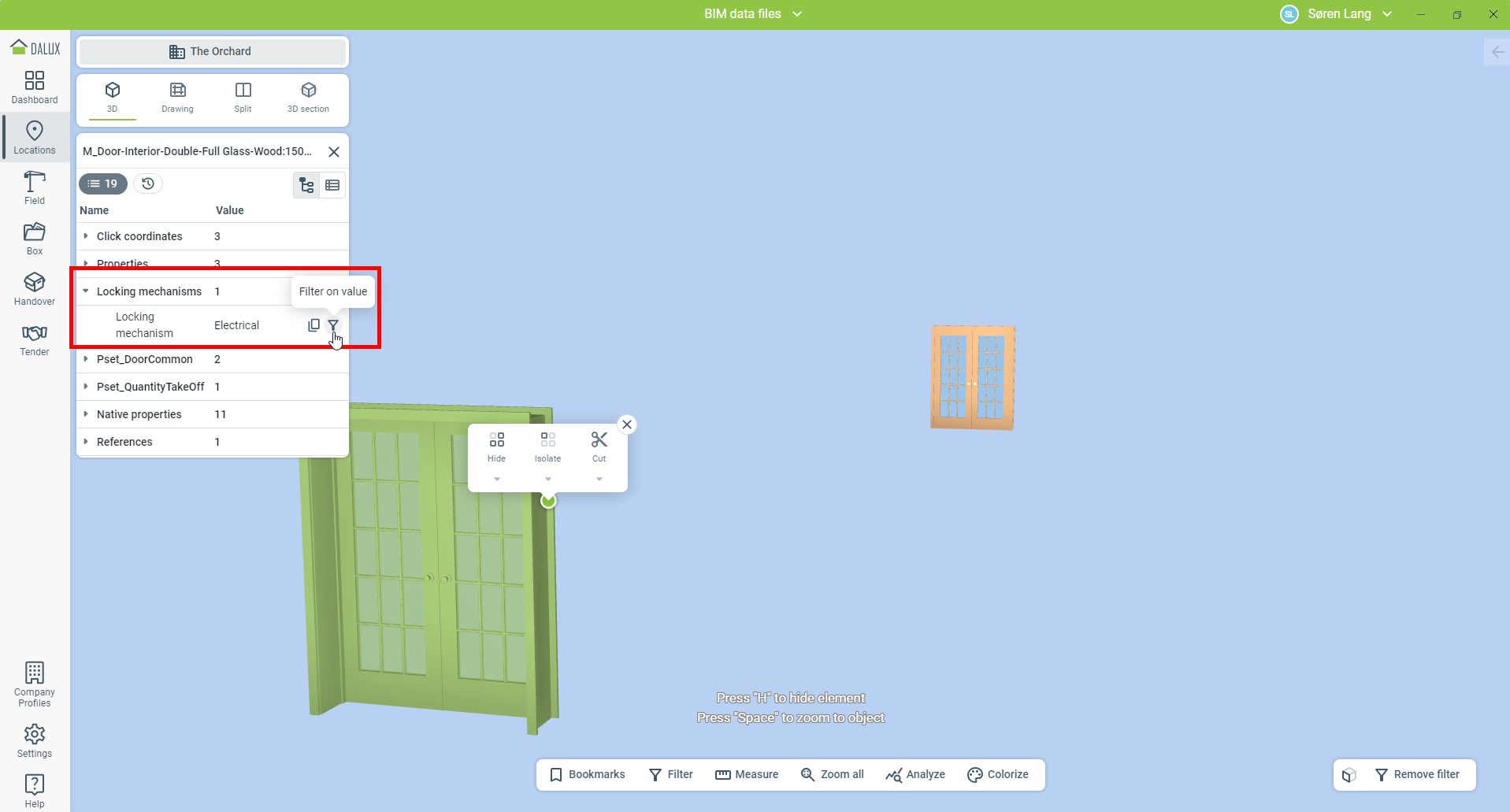

Ko je datoteka obdelana, se lastnosti in vrednosti pojavijo v Lokacijah. Lahko iščete in uporabljate filtre za lastnosti BIM podatkovne datoteke, tako kot ostale lastnosti v modelu.
Preberite več
Če želite izvedeti več o uporabi filterjev na lokacijah, si lahko preberete članek: Filtri in vizualizacija na lokacijah.
