Navigacija po Lokacijah na namizju

V tem članku je pojasnjeno, kako navigirati po modelih in načrtih na Dalux namizni aplikaciji. Učenje, kako se je najbolje premikati po vašem 3D-modelu, vam bo pomagalo hitro najti informacije, ki jih iščete.

Pri delu s kompleksnimi modeli priporočamo uporabo Dalux namizne aplikacije, saj omogoča računalniku uporabo več virov kot spletni brskalnik.

Če uporabljate Dalux na mobilni napravi, lahko raziščete kako se navigirati v 3D v tem članku: Navigacija po lokacijah na mobilni napravi.

Kako dostopati do načrtov in jih pregledovati v modulu Lokacije

Za dostop do vaših 3D-modelov v projektu pojdite na Lokacije v stranskem meniju.

Dalux bo samodejno odprl BIM pregledovalnik v zadnjem uporabljenem pogledu.

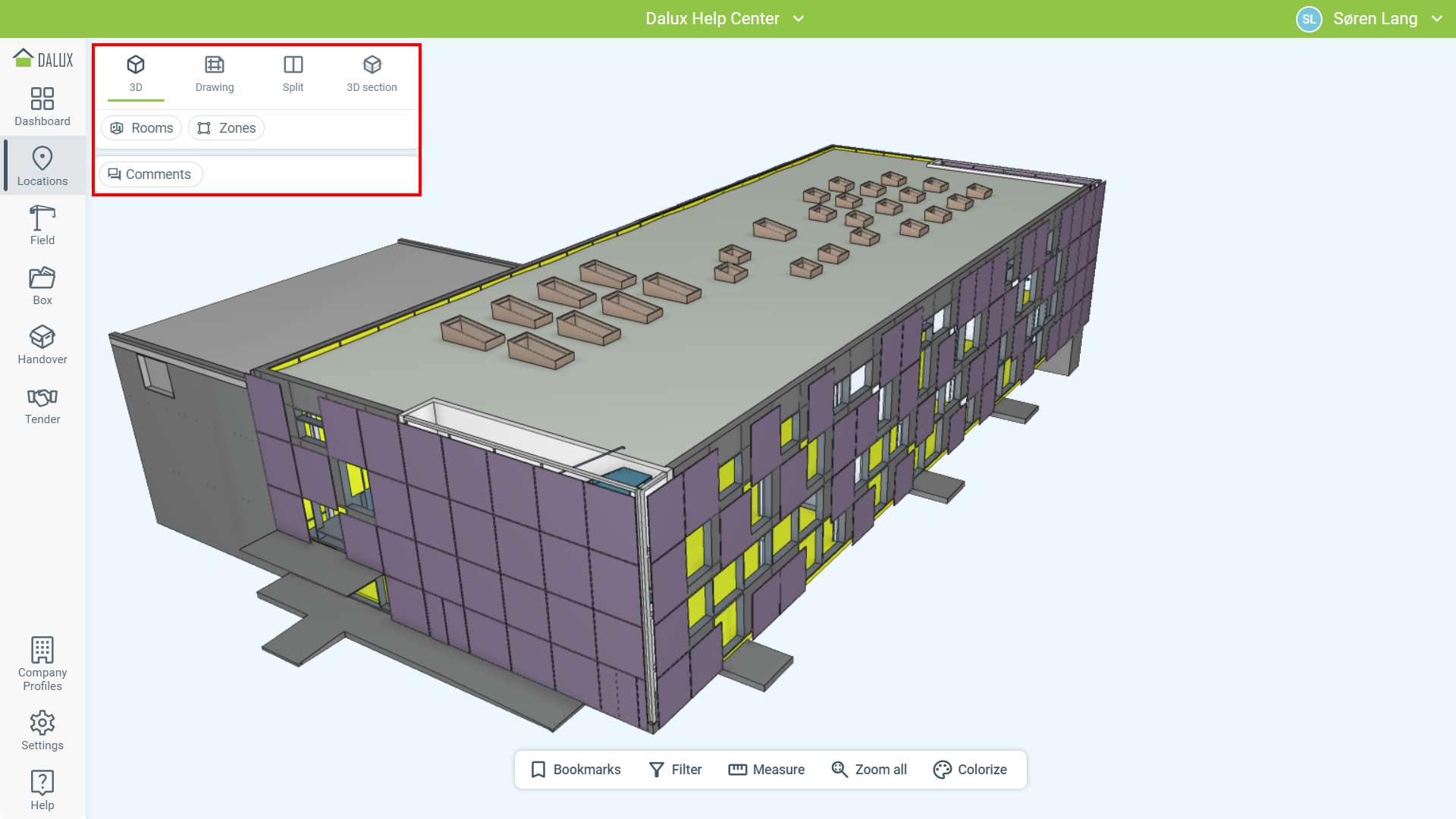

V orodni vrstici lahko preklapljate med različnimi pogledi:

• 3D - 3D navigacija, ki omogoča gibanje v vseh osi
• Načrt - samo 2D pogled za načrte dodane stavbi
• Razdeli - Razdeli med 3D in 2D, kjer lahko uporabite 2D načrt za premikanje v 3D
• 3D razdelek - 3D pogled z avtomatskim izrezom iz vaših načrtov etaž ali navpičnih preslikav v modelu

Pogledi so podrobno opisani spodaj.

Uporaba 3D pogleda

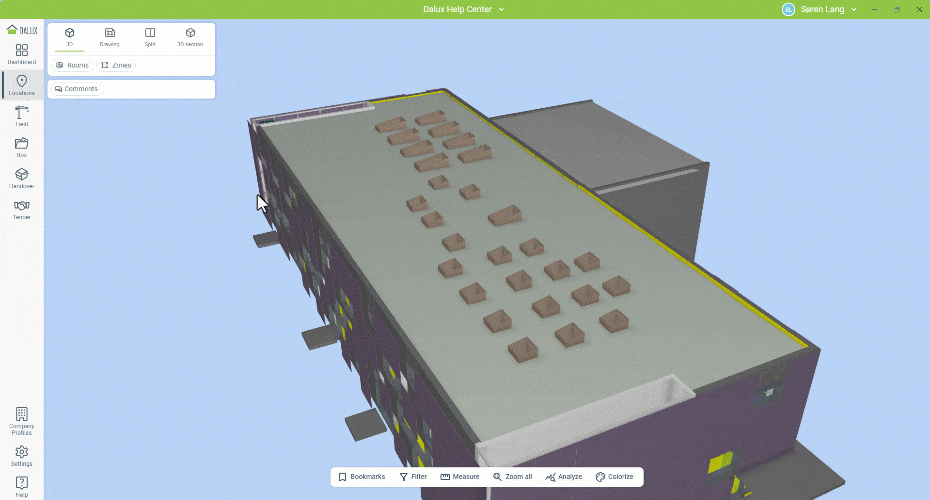

3D pogled je pogled, ki vam omogoča prosto gibanje po modelu. Tak pogled je koristen za izvlečke informacij iz elementov modela ali dodajanje komentarjev v 3D.

Gibanje po 3D se izvaja z miško, tipkovnico ali kombinacijo obeh.

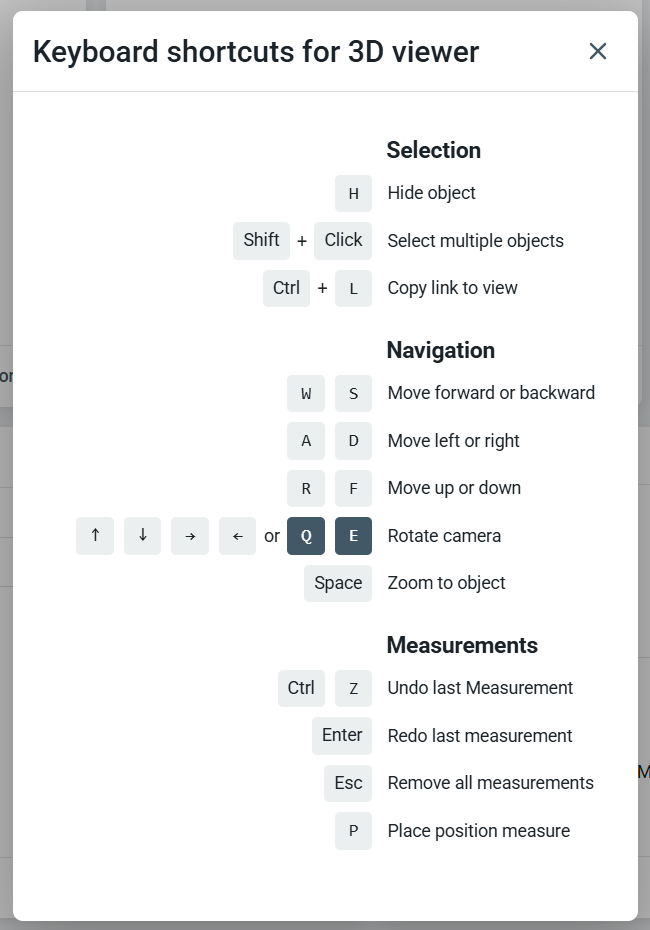

S klikom na vaše ime v zgornjem desnem kotu ter na Bližnjice na tipkovnici si lahko ogledate nekatere uporabne bližnjice s tipkovnico.

Priporočljivo je, da se seznanite s temi bližnjicami, saj vam bodo pomagale pri gibanju po modelu. Uporabite lahko tudi miško za premikanje kamere na večje razdalje.

• Kliknite in držite levo tipko miške ter povlecite za vrtenje kamere
• Kliknite in držite desno ali srednjo tipko miške ter povlecite, da premaknete kamero
• Pomaknite se s koleščkom na miški, da se približate in oddaljite

Medtem, ko ste v 3D pogledu lahko ustvarite Komentarje, če je funkcija omogočena in imate ustrezna dovoljenja.

V 3D pogledu ne morete ustvariti Field registracij. Uporabiti boste morali Razdeli pogled. To je zato, ker morajo biti lokacije registracij povezane z načrtom.

Uporaba kombinacije miške in tipkovnice v 3D vam omogoča hitro navigacijo po vašem modelu.

Uporaba načrta

Pogled na načrt je samo 2D in prikazuje načrte, ki so bili dodani etažam v stavbi. Če v stavbi nimate načrtov, lahko uporabite samodejno izrezane načrte, ki temeljijo na višini etaž v vaši stavbi.

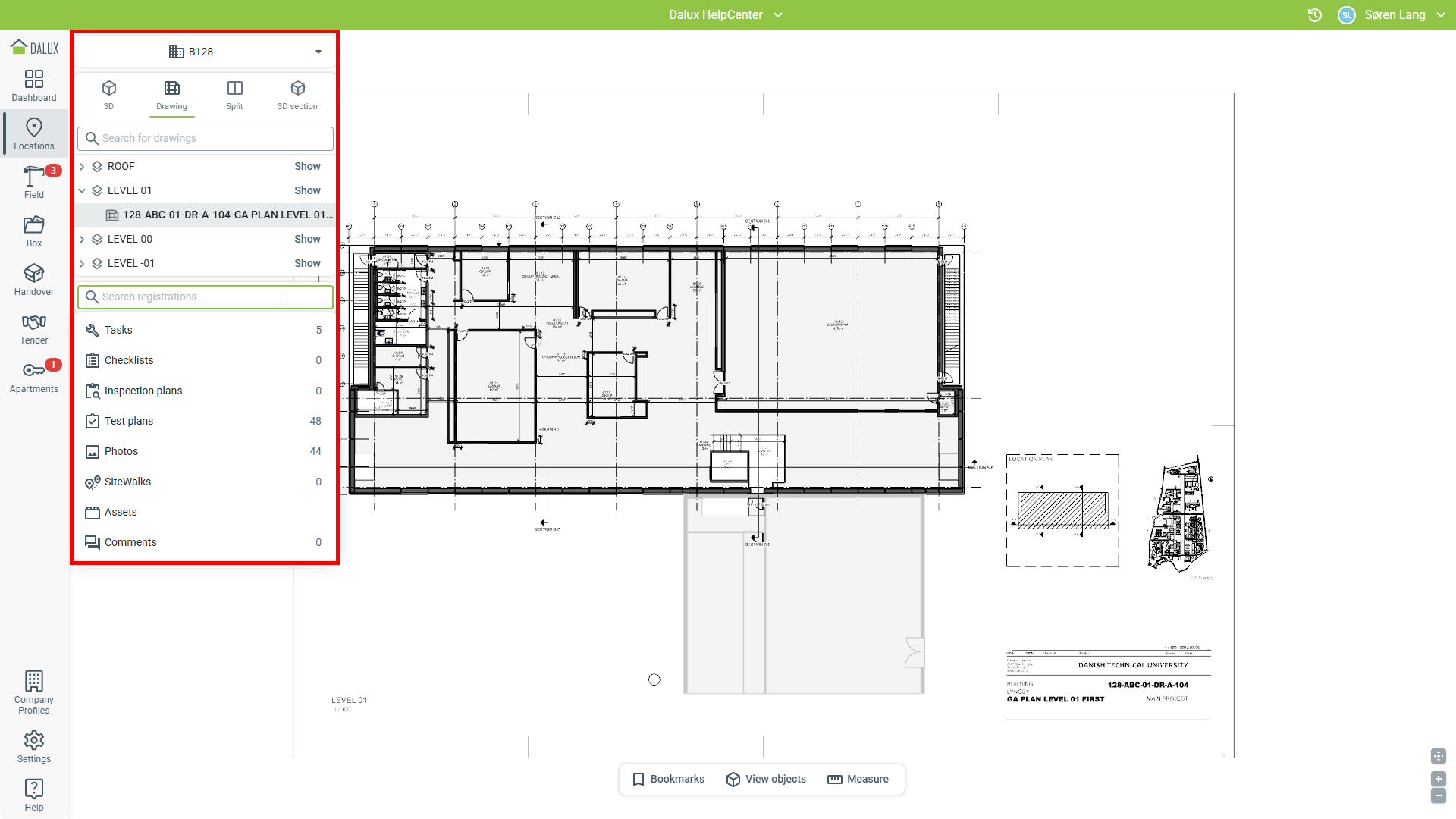

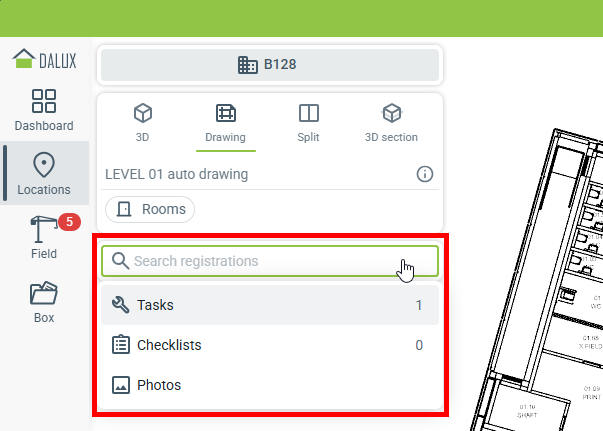

Pogled na Načrt prikazuje 2D načrt in meni. V meniju lahko izberete, kateri načrt želite prikazati.

Etaže so označene z -ikono. Vsaka etaža lahko vsebuje več načrtov. Z klikom na 'Prikaži' boste samodejno prešli na privzeti načrt za etažo.

Če projekt uporablja discipline in poddiscipline, bodo prikazane kot mape z -ikono.

Ko gledate načrt na lokacijah, lahko:

• Kliknite in držite levo tipke miške ter povlecite, da se premikate
• Pomaknite se s koleščkom na miški, da se približate in oddaljite (lahko držite Ctrl, da se približate v manjših korakih)

Če kliknete na načrt, lahko skočite na to lokacijo v 3D. To bo odprlo Razdeli pogled.

Uporaba razdeljenega pogleda

Razdeljeni pogled vam omogoča enostavno gibanje po 3D modelu s klikom na 2D načrt. Medtem ko ste v razdeljenem pogledu, se lahko še vedno gibate v 3D, vendar je pogled zaklenjen na trenutno etažo. To pomeni, da ne morete premikati kamere navzgor ali navzdol.

V razdeljenem pogledu lahko ustvarite Field registracije s klikom na elemente modela. Pri tem se 3D lokacija shrani v registracijo.

Podobno kot pri Načrtu lahko izberete načrt iz menija.

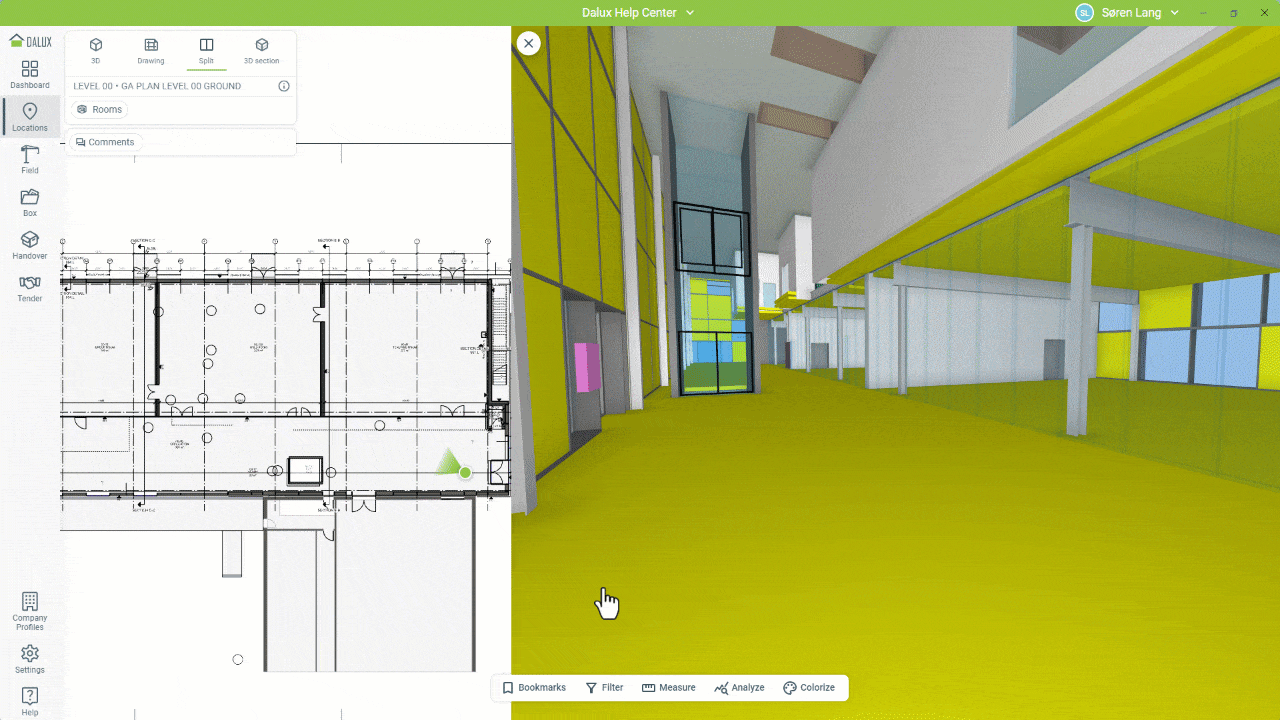

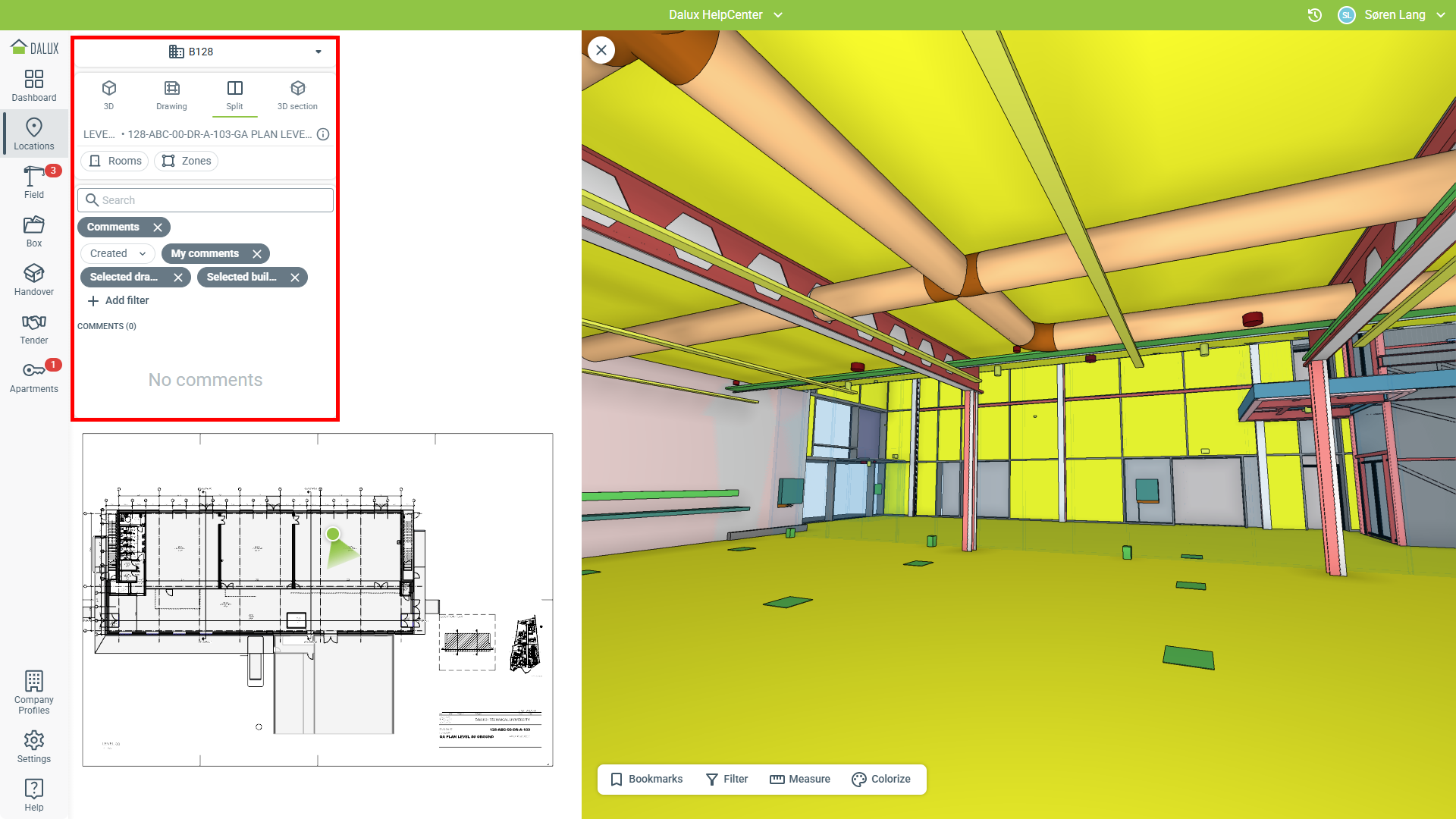

V pogledu Razdeli boste videli svojo trenutno lokacijo označeno na načrtu kot zelen krog. Usmeritev kamere je prav tako prikazana.

V razdeljenem pogledu lahko uporabljate načrt okno za:

• Kliknite in držite levo tipko miške ter povlecite, da premikate načrt
• Pomaknite se s koleščkom na miški, da se približate in oddaljite (lahko držite Ctrl, da se približate v manjših korakih)
• Kliknite na načrt, da skočite na 3D pogled te lokacije

V 3D oknu so bližnjice za navigacijo v 3D vedno aktivne (ne morete spremeniti višine kamere). Gibanje po 3D bo samodejno premaknilo koordinate točke na načrtu.

Razdeljen pogled je odličen za gibanje okoli enega nivoja v modelu in zahteva manj zapleteno navigacijo v 3D.

Uporaba 3D-razdelka

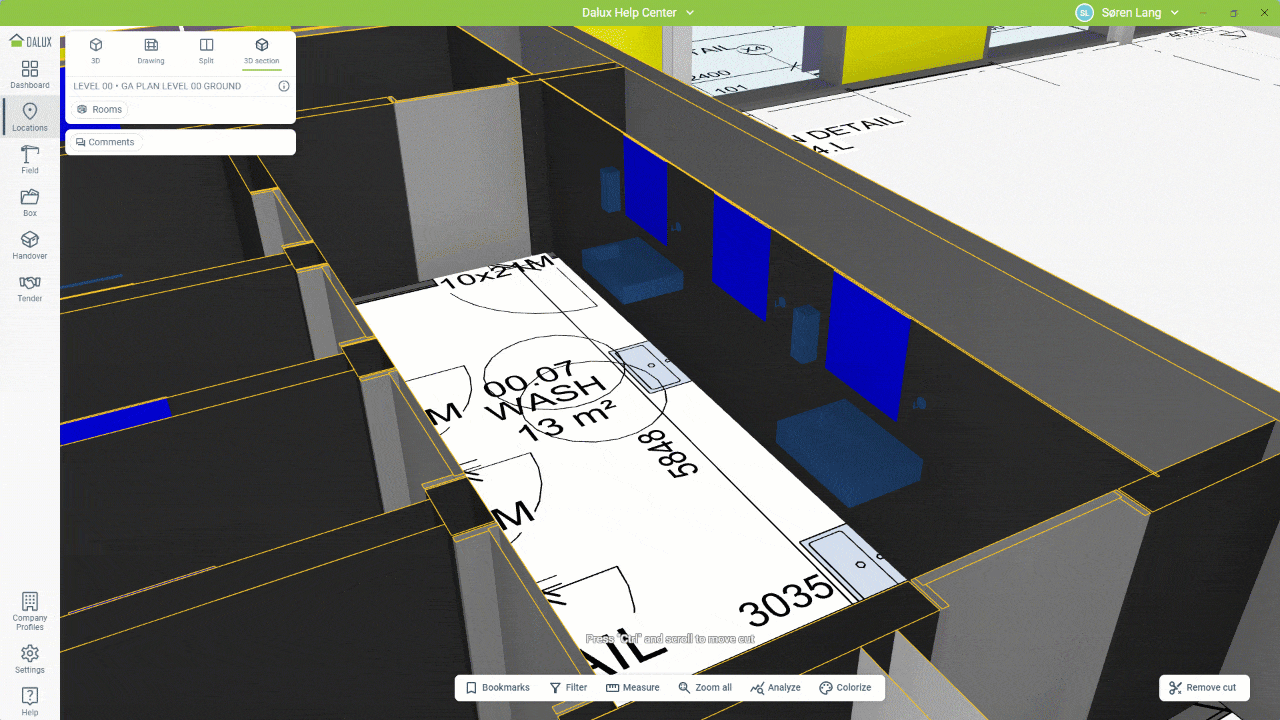

Pogled na 3D razdelek samodejno uporabi izrez in prikaže načrt za kombiniran 2D in 3D pogled. To deluje za obe etaži in navpično preslikane načrte.

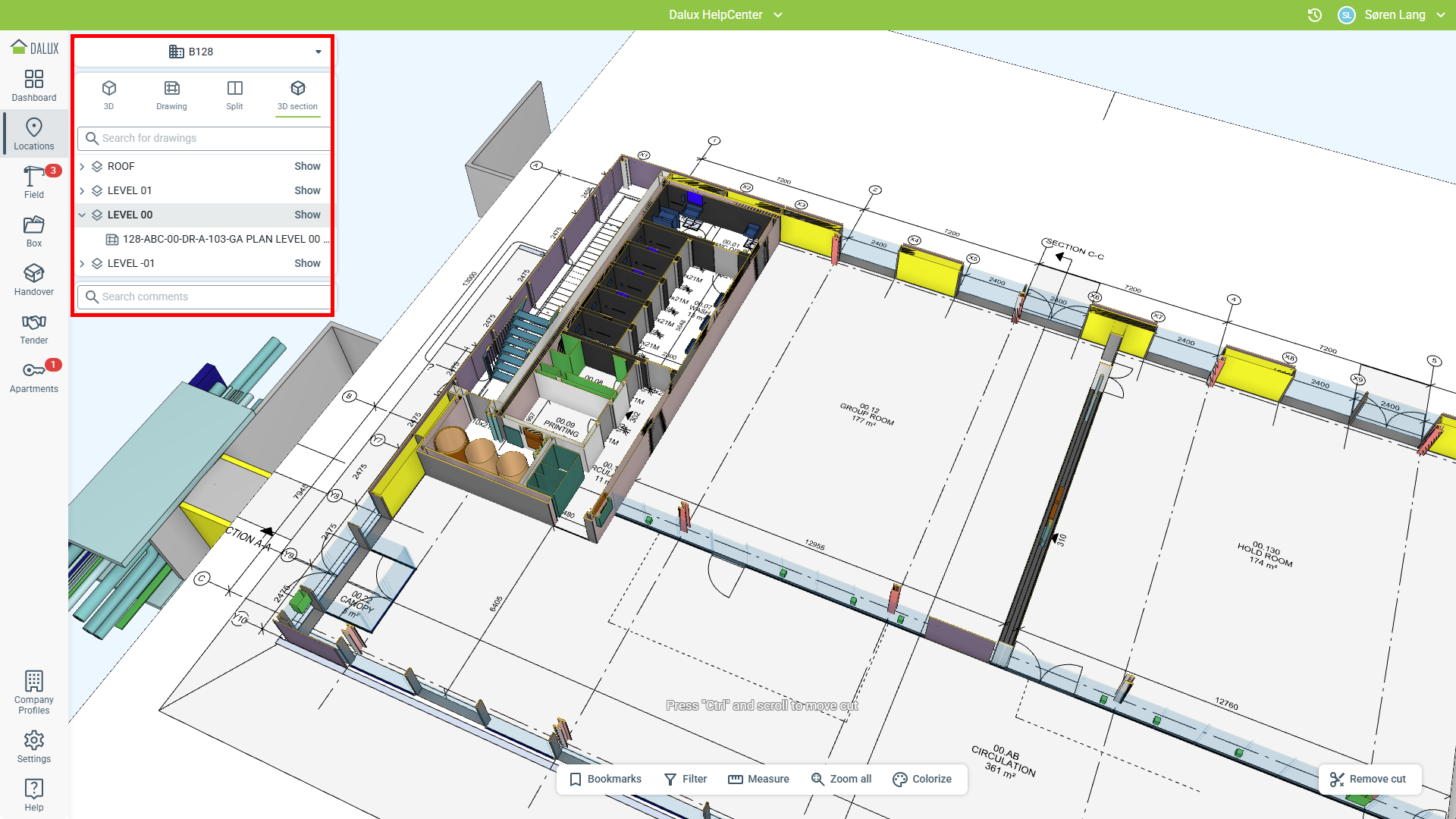

Podobno kot pri pogledu načrta in razdeljenem pogledu, morate izbrati, kateri načrt želite prikazati.

V tem pogledu so vse bližnjice za navigacijo v 3D na voljo. Lahko:

• Držite Ctrl in pomaknite se s koleščkom na miški, da premikate izrez navzgor ali navzdol
• Kliknite na načrt in preklopite prosojnost ali skrijte načrt
• Kliknite na načrt in pritisnite presledek, da se oddaljite in si ogledate celoten načrt

Izrez v spodnjem desnem kotu lahko odstranite s klikom na Odstrani rez.
