Filtri in vizualizacija v Lokacijah

Ta članek pokriva uporabo filtrov in barv v Lokacijah za vizualizacijo različnih podatkov.

Filtri uporabljajo lastnosti iz BIM modela in se samodejno posodobijo, ko se model spremeni.

Te funkcije pokrivamo v članku:

• Filtri (osebni in skupinski filtri)
• Pobarvaj
• Ogled elementov

Kako uporabljati filtre

Filtri so na voljo le za BIM model in ne za načrte. Uporabite lahko Ogled elementov za ustvarjanje filtrov na 2D načrtih, kar je podrobno opisano spodaj.

Vsi uporabniki lahko ustvarijo osebne filtre, skrbniki skupin pa lahko ustvarijo skupinske filtre.

Pojdite na Lokacije in odprite BIM model v enem od 3D pogledov. Vsi filtri, do katerih imate dostop, so na voljo v orodni vrstici pod Filter.

Obstaja več načinov za ustvarjanje filtrov pri ogledu BIM modela.

• Ustvarite filter z uporabo gumba Filter
• Ustvarite filter tako, da kliknete na element v modelu

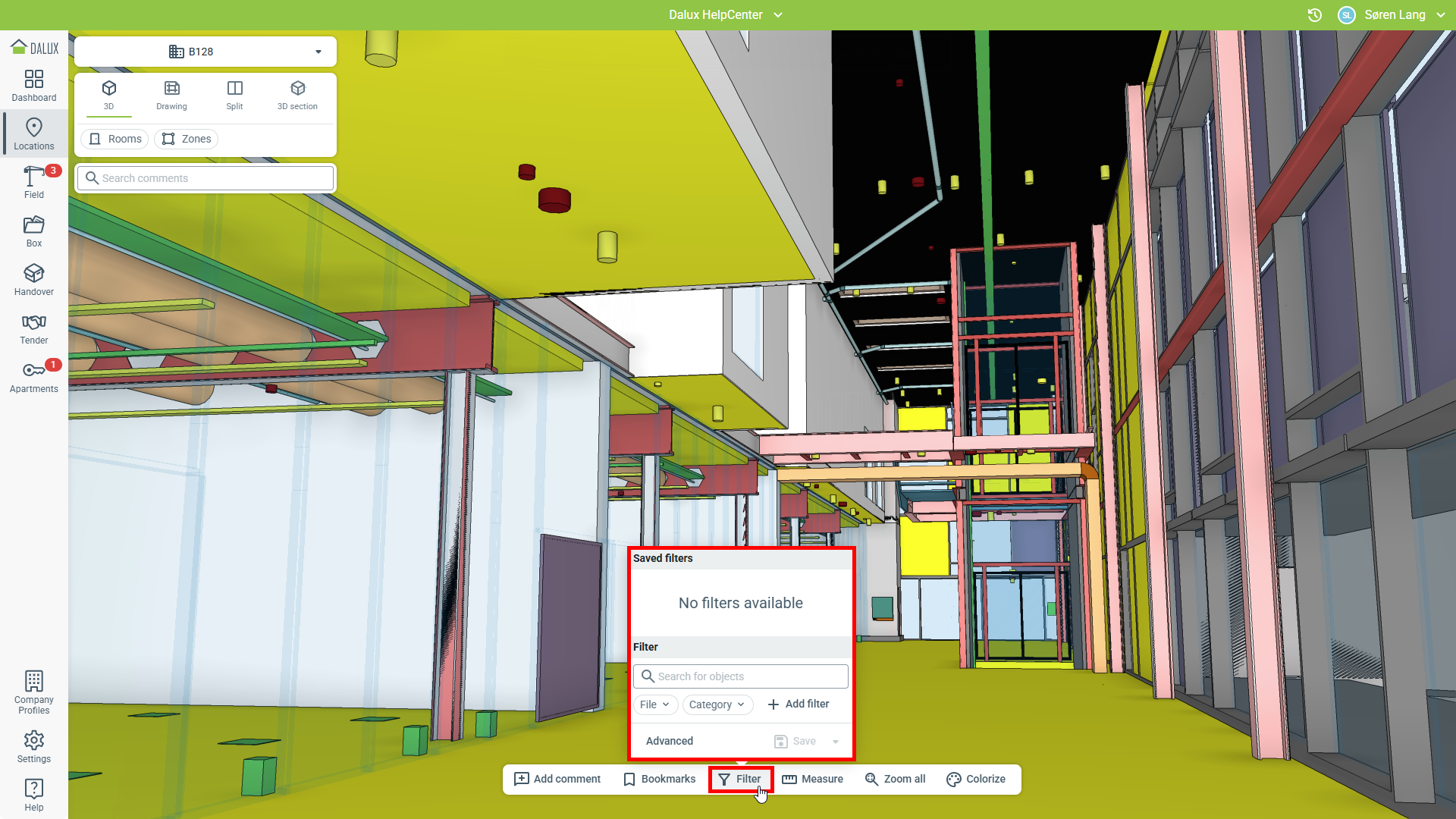

Ko kliknete Filter, lahko iščete prosto besedilo, dodate specifičen filter ali ustvarite napreden filter. Parametri datoteke in kategorije so vedno na voljo za hitro dostopnost.

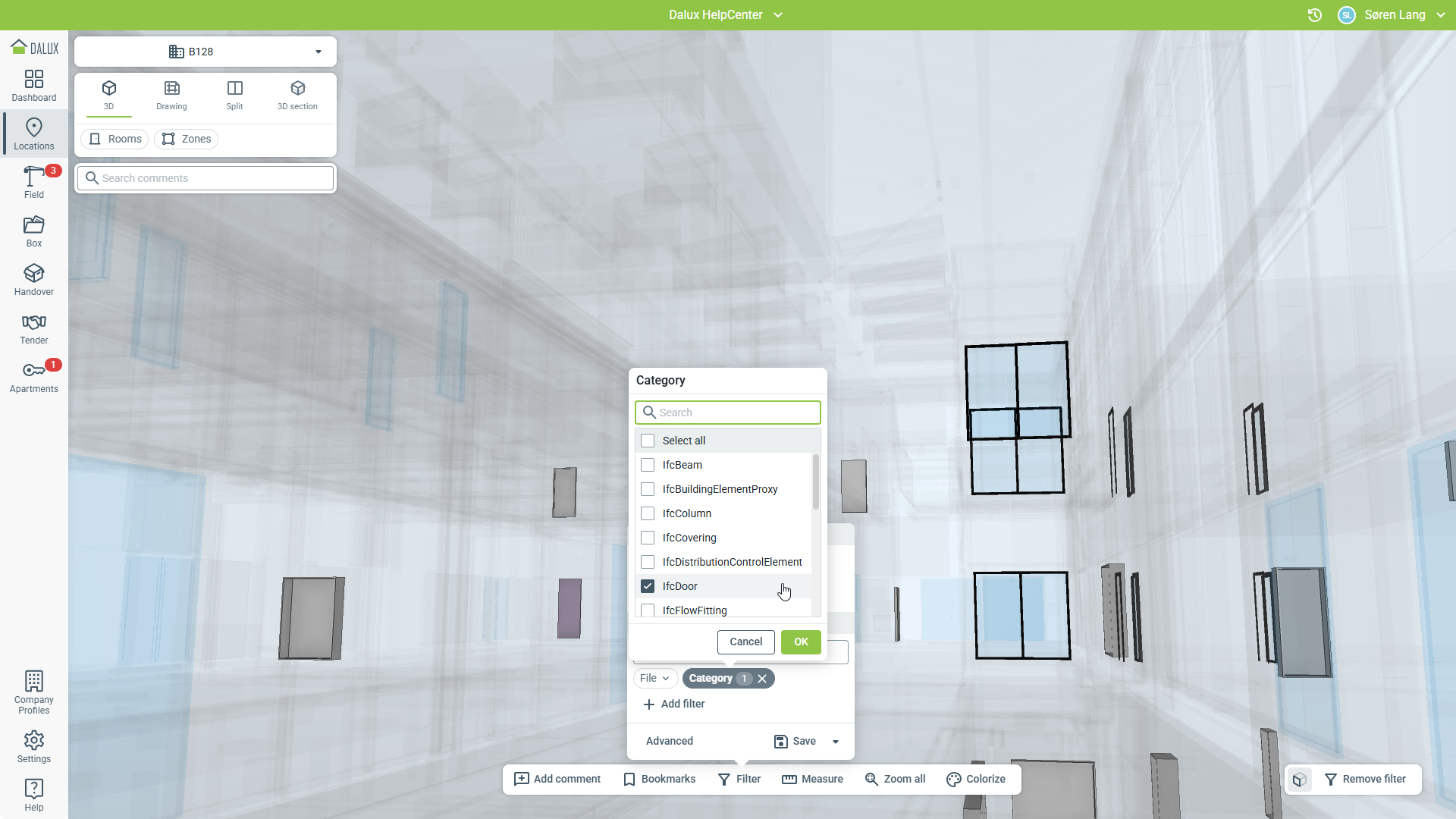

V tem primeru ustvarjamo filter za kategorijo vrat. Ko izberete parameter za filter, se 3D pogled spremeni tako, da odraža vaš filter.

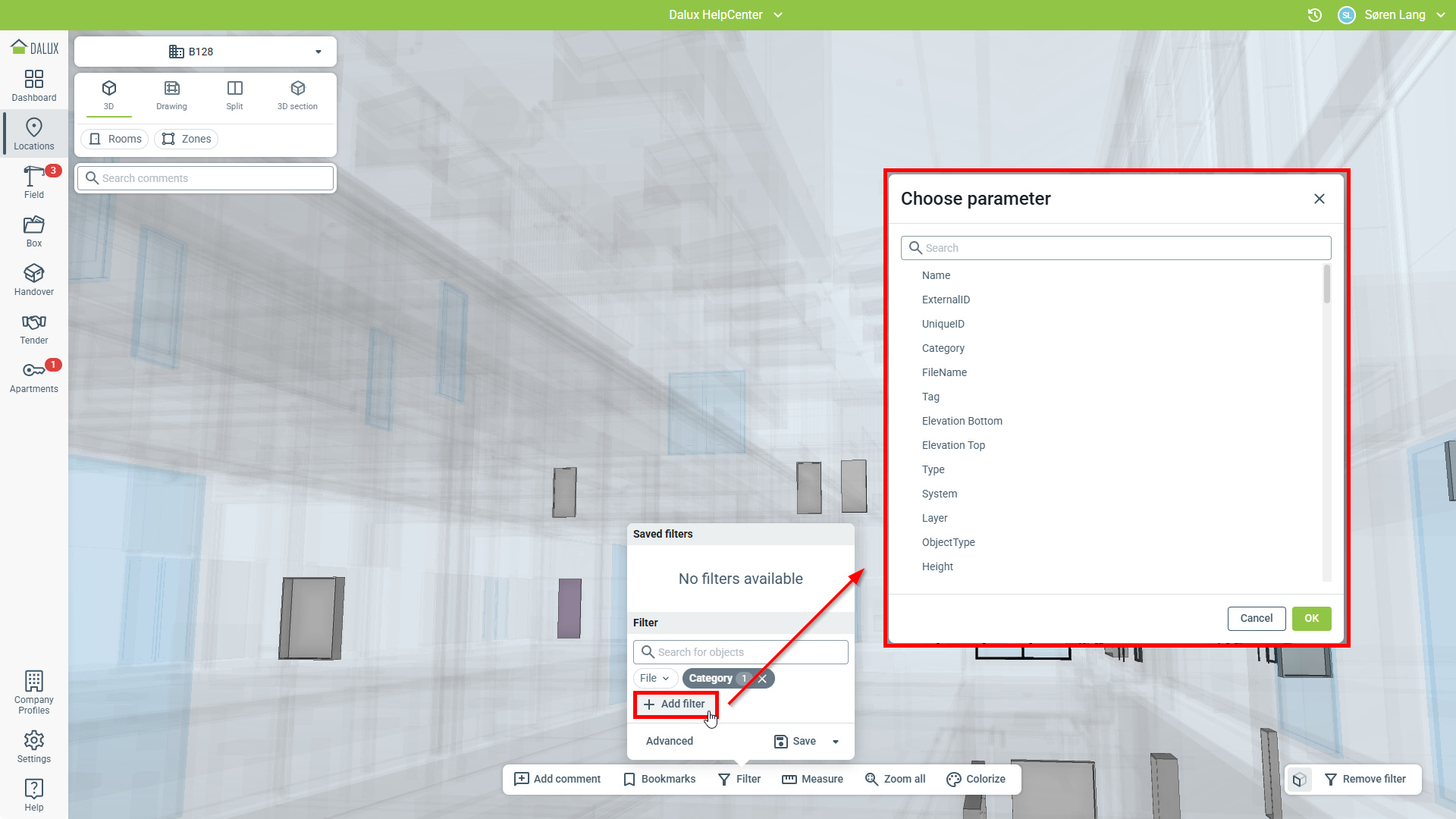

Rezultate lahko še bolj filtrirate z dodajanjem več parametrov istočasno. To lahko storite tako, da kliknete Dodaj filter in izberete različne parametre. Parametri, ki so na voljo so odvisni od vašega BIM modela.

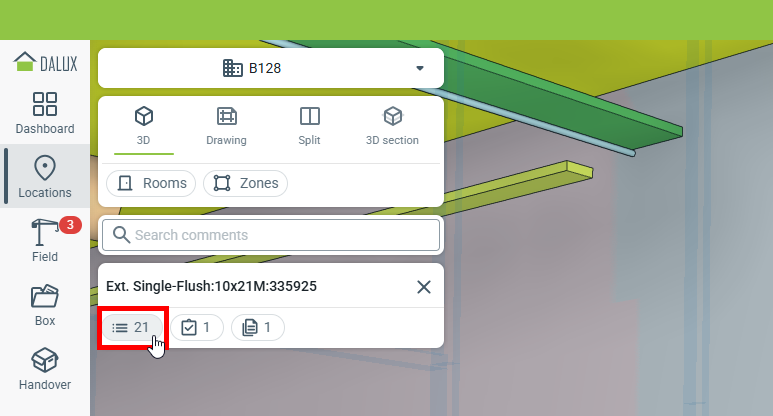

Hitro lahko ustvarite filter tudi tako, da izberete element v modelu. Kliknite ikono , da razširite seznam lastnosti.

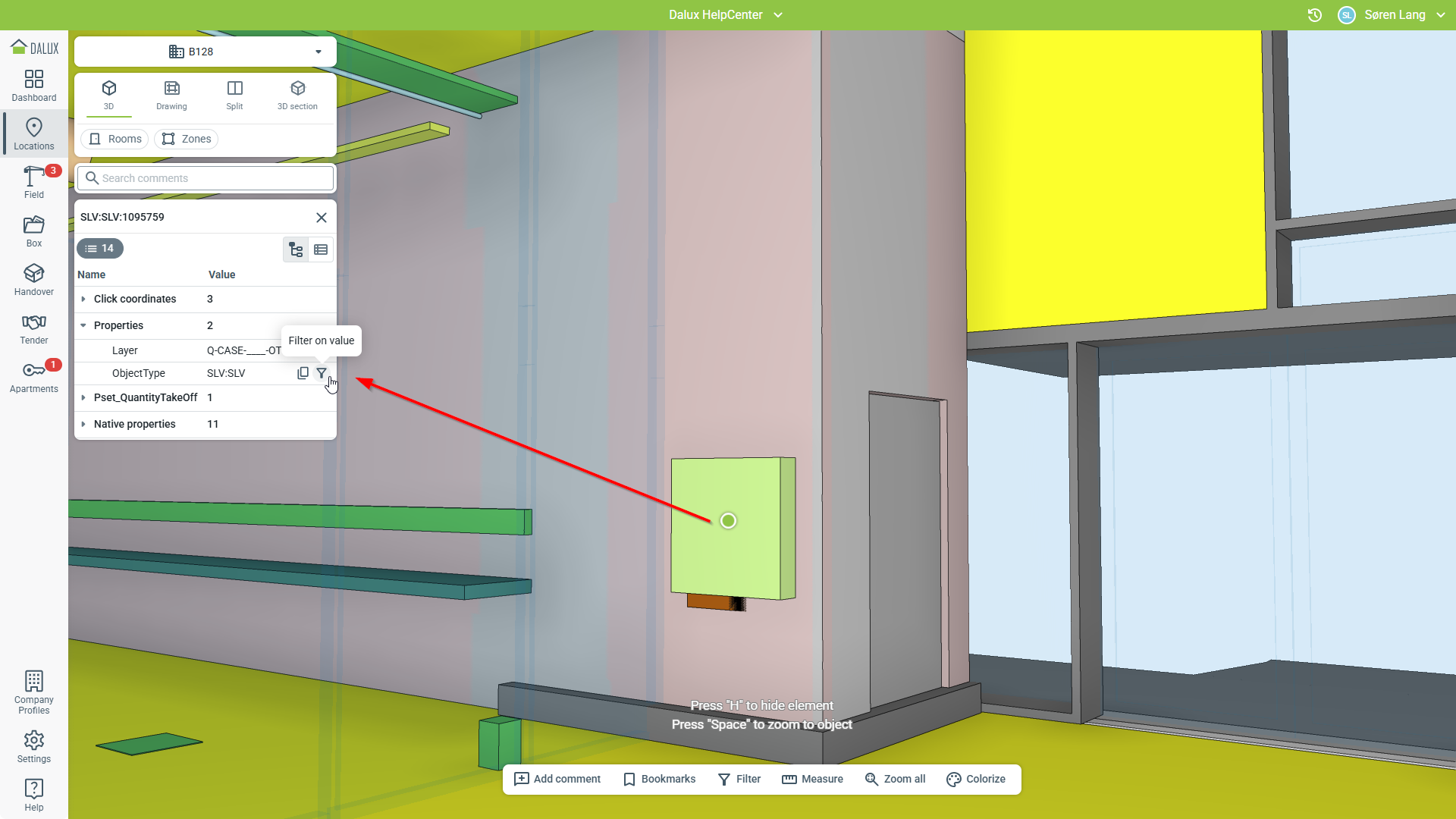

To bo prikazalo lastnosti elementa. Postavite kazalec miške nad lastnostjo in kliknite za filtriranje po lastnosti. To lahko storite za več lastnosti.

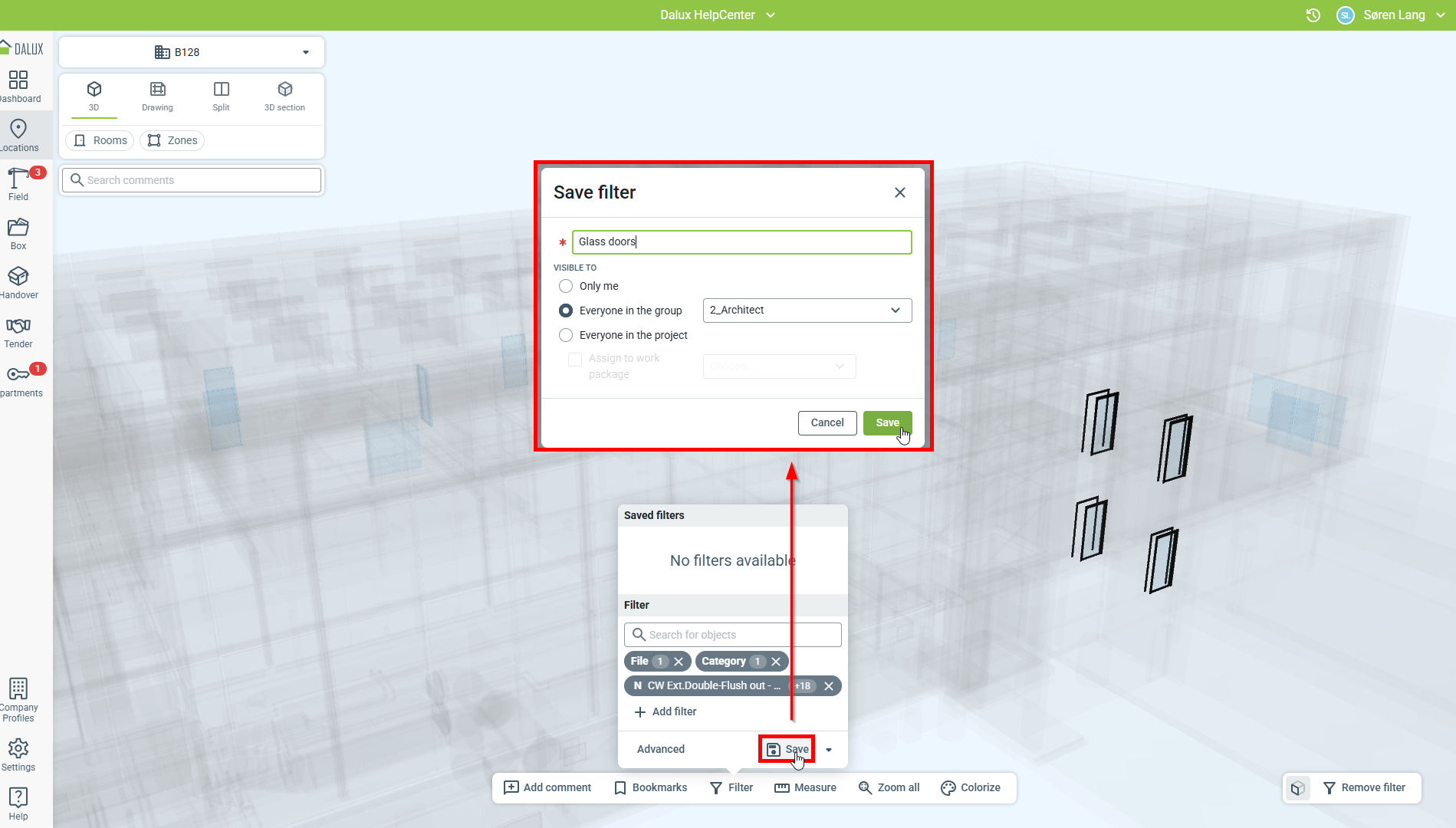

Ko končate s svojim filtrom, lahko kliknete Shrani za shranjevanje filtra za kasneje. Če ste skrbnik skupine v svoji uporabniški skupini, lahko shranite filtre, tako da so vidni vsem v vaši uporabniški skupini.

Če ste skrbnik projekta ali vodja načrtovanja projekta, lahko shranite filtre za vse v projektu ali za specifične delovne pakete.

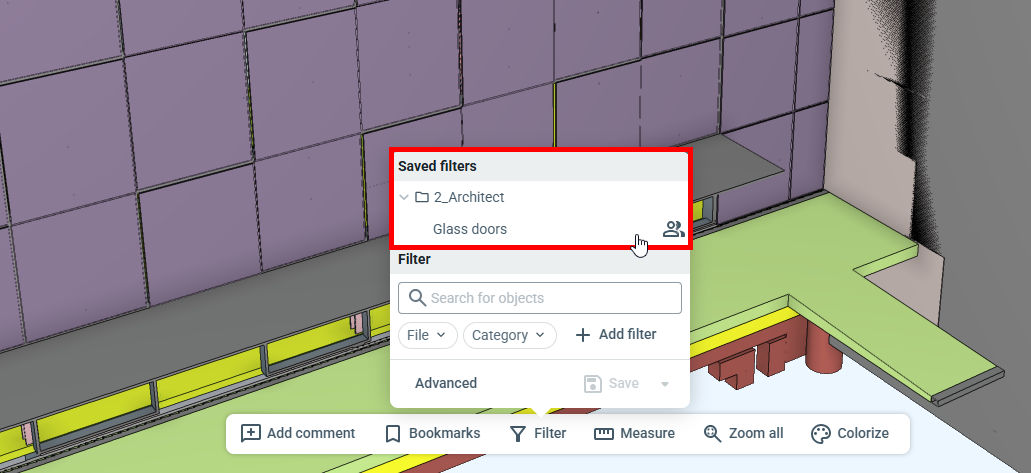

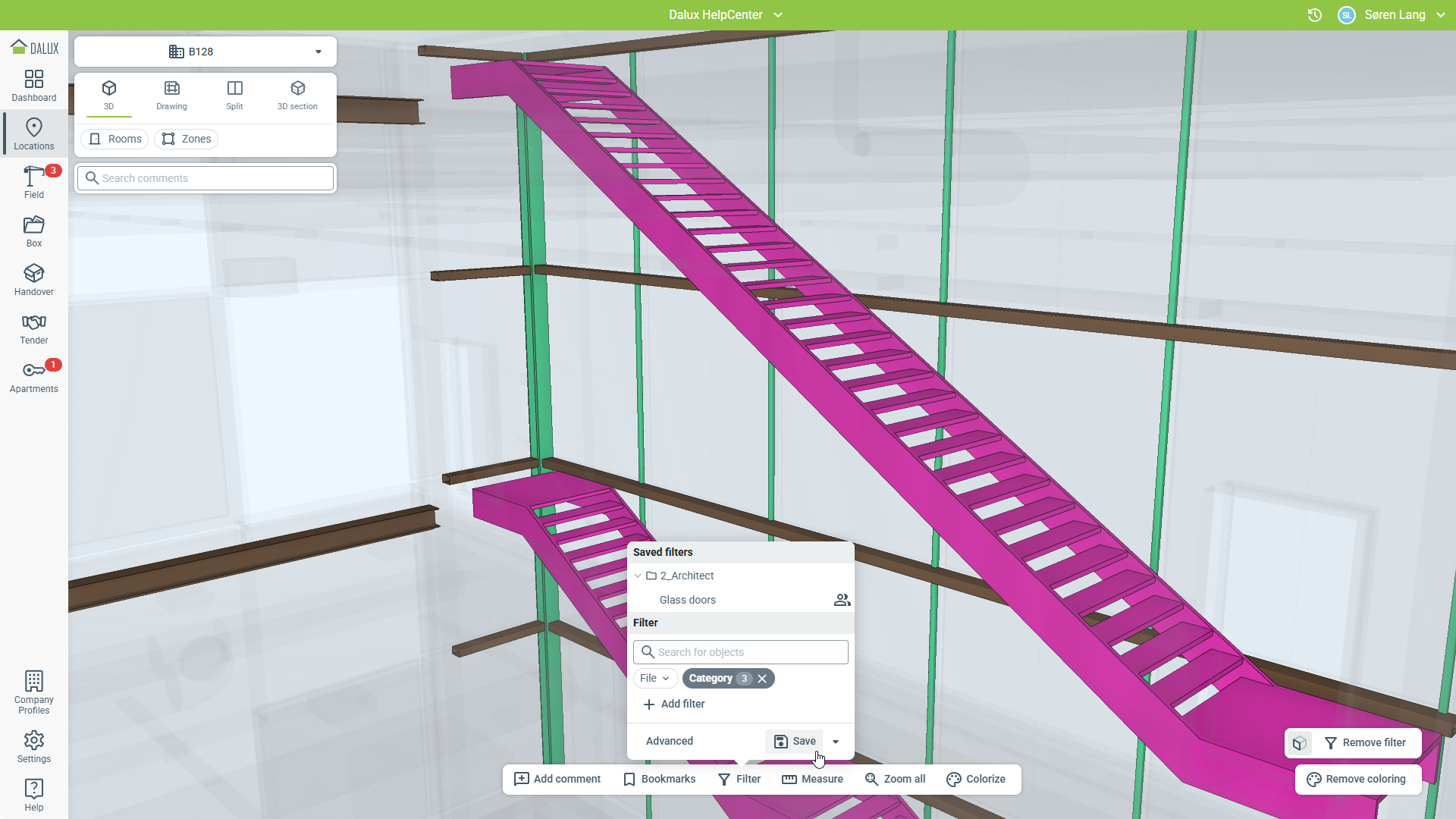

Shranjeni filtri so prikazani pod Filter v razdelku Shranjeni filtri.

Kako uporabljati barvno označevanje

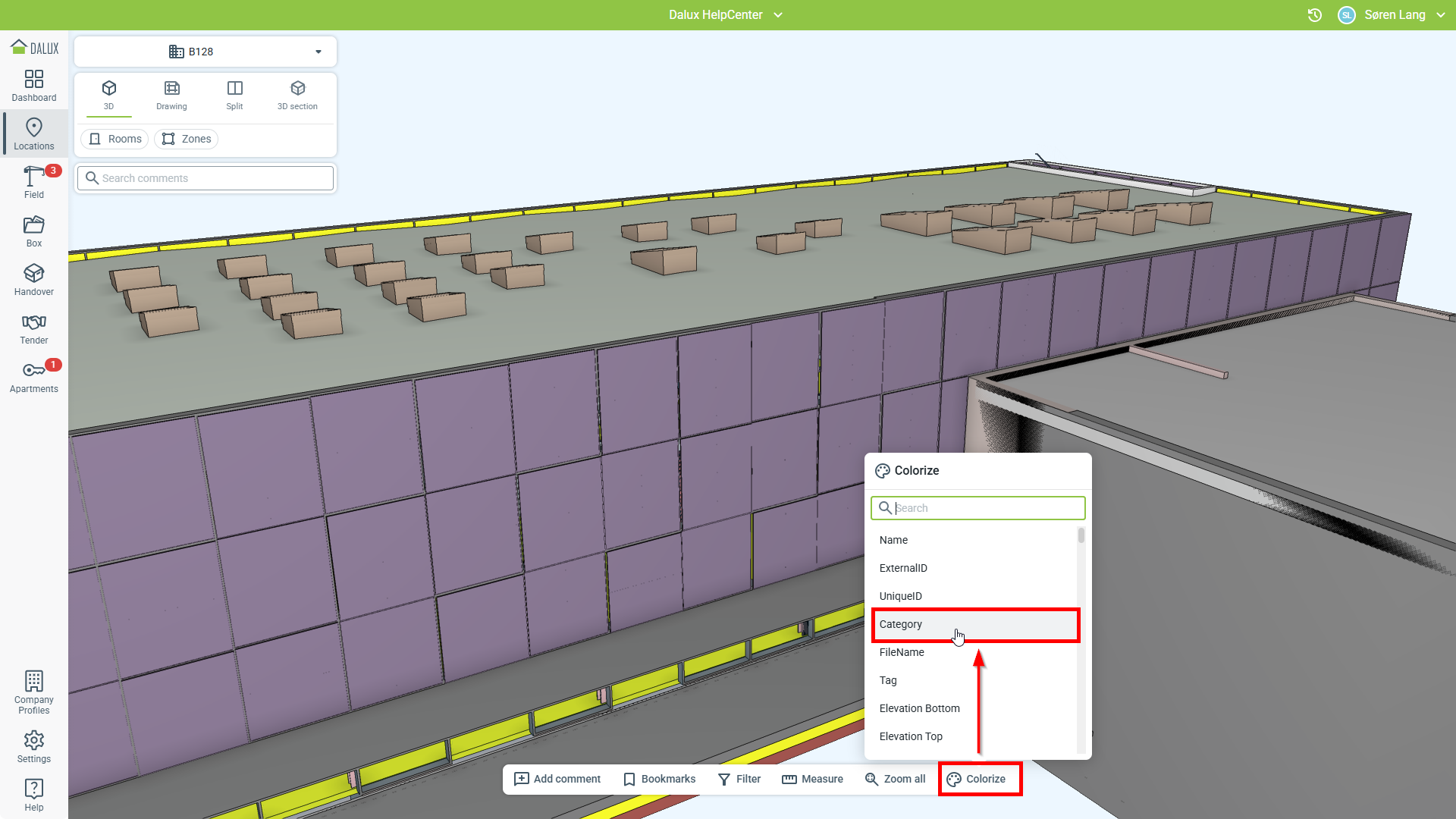

Barvno označevanje vam omogoča hitro barvno kodiranje BIM modela na podlagi specifične lastnosti. Barve ne morete ročno izbrati, saj Dalux barve samodejno dodeli.

Združite lahkoBarvno označevanje s Filter, da ustvarite barvno kodirano vizualizacijo le tistih elementov, ki jih želite.

Ko končate s filtrom, lahko kliknete Shrani za shranjevanje filtra za kasnejšo uporabo. Če je barvno označevanje omogočeno pri shranjevanju filtra, se bo samodejno aktiviralo, ko se filter ponovno naloži.

Poglej elemente na načrtih

Lahko vidite barvno kodirane gradnike modela na načrtih stavb.

Pojdite na Lokacije in odprite Načrt. Nato v orodni vrstici kliknite na Ogled elementov.

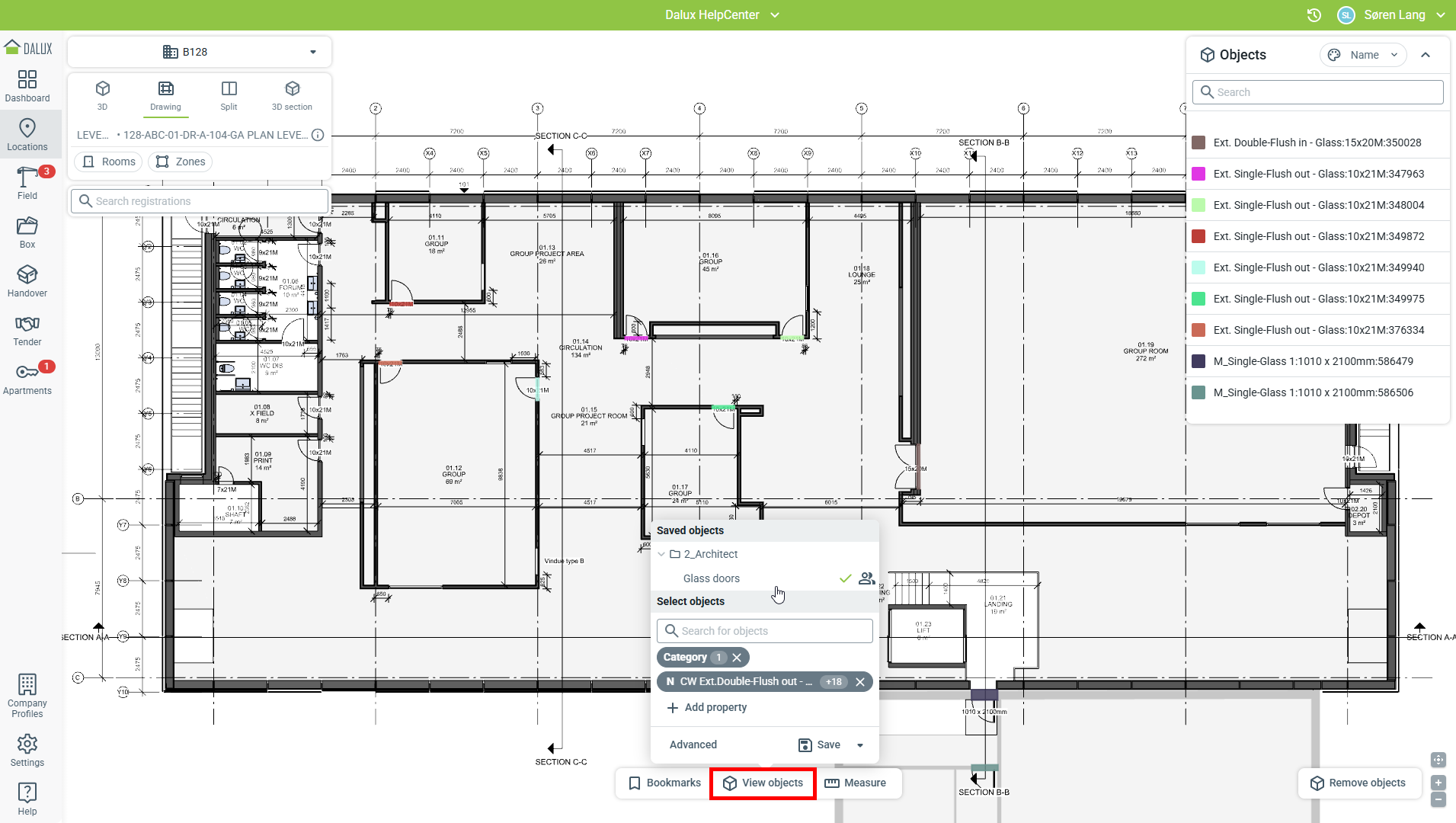

Ta funkcija deluje kot 3D filtri. Iz menija lahko izberete lastnost za filtriranje, ki bo nato prikazana na načrtu.

Iz tega menija lahko naložite katere koli shranjene filtre (tudi filtre, ustvarjene v 3D).

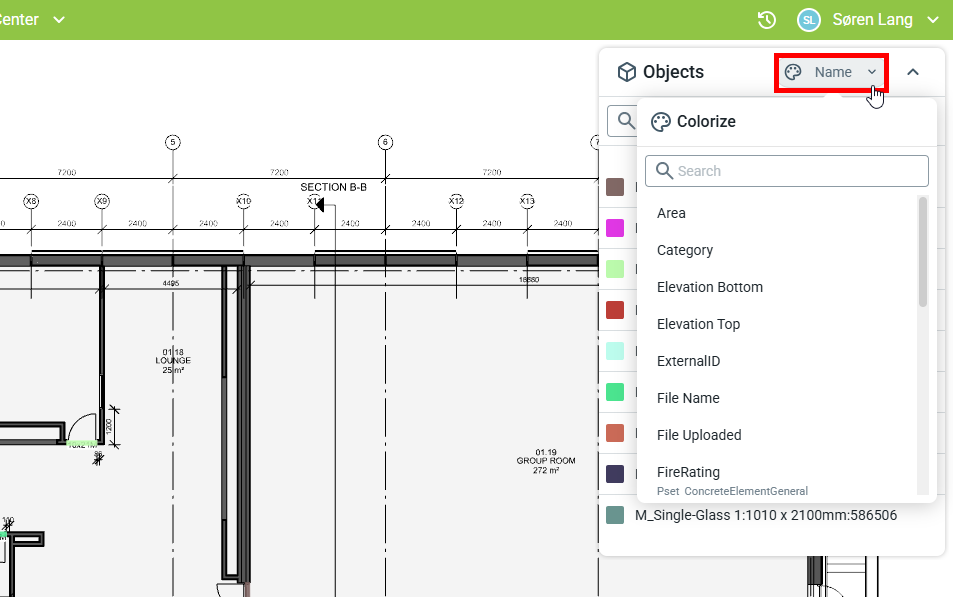

Ko je lastnost izbrana, bo barvno kodiranje prikazano na desni. Na vrhu tega menija lahko spremenite, kateri parameter naj se uporablja za barvno kodiranje.
