Orodje za validacijo modela uporabnikom omogoča nastavitev zahtev za kolizije in očiščenja med elementi v njihovih modelih stavb, ne da bi morali čakati na povratne informacije druge strani. Uporabniki z dostopom lahko samovrednotijo modele z uporabo funkcije.
Orodje omogoča analizo skladnosti elementov z zahtevami za kolizije in odmike. To je v projektu na voljo z uporabo teh zahtev na modelu znotraj Daluxa, uporabniki pa takoj prejmejo informacije, ki jih potrebujejo za:
- Naredite potrebne spremembe v programski opremi za modeliranje
- Sodelujte z drugimi udeleženci projekta s komentiranjem elementov, ki ne ustrezajo zahtevam
- Odločite se, da prezrete težavo s kolizijami/odmiki, če ni pomembna
Preberite več
Če želite izvedeti več o validaciji metapodatkov v svojih modelnih datotekah, preberite ta članek: Lastnosti metapodatkov pri validaciji modela.
Aktiviraj validacijo modela
Uporabniška dovoljenja
Skrbnik projekta ali vodja načrtovanja projektov mora aktivirati validacijo modela.
Validacija modela je del Design in je samodejno na voljo, ko je Design aktiviran.

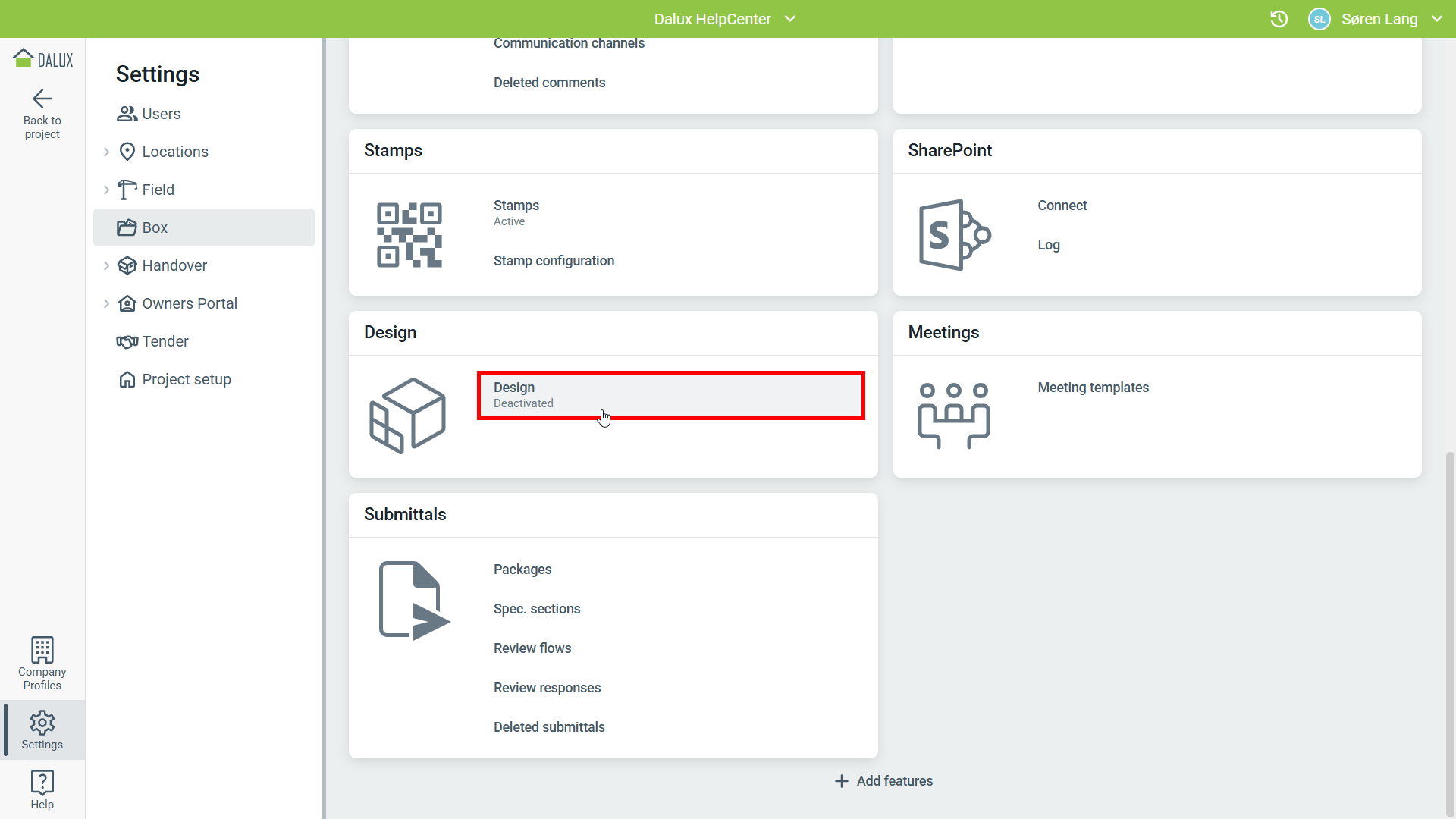

Za aktivacijo Design, pojdite na
Nastavitve
Box
Design
'Aktiviraj':
Nasveti in triki
Priporočamo, da preverjanje modela nastavite v namizni aplikaciji Dalux. To omogoča lažjo sinhronizacijo, ko so rezultati validacije modela v brskalniku na voljo z uporabo funkcije 'Automation'.
Nastavi dostop do validacije modela
Uporabniška dovoljenja
Za nastavitev dostopa do validacije modela morate biti skrbnik projekta ali vodja načrtovanja projektov.
Po aktivaciji Načrtovanja bo treba nastaviti dovoljenja za uporabnike, da bodo imeli dostop do validacije modela. Katero koli uporabniško skupino po meri lahko dodate iz Nastavitve
Box
Design
'Skupine z dostopom'.
Alternativno, dostop se lahko dodeli pri nastavitvi dovoljenj za skupine uporabnikov v razdelku uporabnikov v nastavitvah.
Nastavite discipline in skupine objektov
Nastavite discipline
Za ustvarjanje zahtev ustvarite discipline, ki jih lahko uporabljate vi, vaša skupina uporabnikov ali vsi v projektu. Priporočamo, da v projektu nastavite discipline za vsako disciplino načrtovanja, npr. Architecture, HVAC, MEP itd.
Uporabniška dovoljenja
Za nastavitev discipline za skupino uporabnikov morate biti skrbnik te skupine uporabnikov.
Za nastavitev discipline za vse v projektu morate biti skrbnik projekta ali vodja načrtovanja projekta.
Skrbniki projekta in vodje načrtovanja projekta ne morejo nastaviti disciplin za skupine uporabnikov, ne da bi bili hkrati tudi skrbnik skupine uporabnikov.
Druge skupine uporabnikov, ki so dobile dostop do Design, lahko ustvarijo preverjanja le zase.
Za nastavitev teh disciplin pojdite na
Design
Izberite stavbo
Validacija modela.
Kliknite na Dodaj
'Disciplina', dodelite disciplini ime in odločite, ali naj bo vidna samo vam, določeni skupini uporabnikov ali vsem, ki imajo dostop do
Design.
Ustvari skupine objektov
Skupine objektov so 3D elementi, ki si delijo iste atribute, na primer njihovo kategorijo. Z njihovo nastavitvijo lahko upravljate, katera preverjanja izvesti, kaj prezreti in določite resnost določenih preverjanj.
Ustvarite skupino objektov prek Dodaj
3D skupina objektov.
V novem oknu dodelite skupini objektov ime in jo postavite v disciplino, nato filtrirajte objekte tako, da določite njihove kriterije. Izberete lahko različne nastavitve filtrov:
- Izoliraj: Filtrira samo elemente, ki ustrezajo kriterijem
- Skrij: Filtrira vse elemente razen ujemajočih se elementov
- Prosto iskanje besedila: Filtrira elemente, katerih imena vsebujejo besedilo
Preverite pregledovalnik, da zagotovite pravilno filtriranje elementov, preden kliknete 'Shrani'.
Nastavi preverjanja
Ko enkrat nastavite discipline in skupine objektov, lahko določite preverjanja, ki naj se izvedejo za kolizije in odmike.
- Kolizije so prekrivajoči se elementi z določeno toleranco.
- Odmiki so elementi, ki kršijo minimalne zahteve za razdaljo od drugih objektov.
Za nastavitev novega preverjanja kliknite celico v matriki želenih skupin objektov
V tem primeru bomo prikazali preverjanja za stenske elemente in sistem prezračevalnih cevi in kanalov. Stenski elementi so del discipline Arhitektura, medtem ko cevi spadajo v disciplino HVAC.
Izberite, ali želite nastaviti kolizijo ali odmik, določite toleranco in izberite, če so rezultati manjše ali kritične težave.
V tem primeru smo nastavili preverjanje kolizije s toleranco 100mm, ki ga obravnavamo kot manjšo težavo.
To nastavite za skupine objektov, kjer želite izvajati preverjanja.
Avtomatizacija
Da prihranite klike in omogočite, da se validacija modela izvaja v ozadju, lahko za ustrezne stavbe aktivirate 'Avtomatizacija'.
Tehnične informacije
Za zagon samodejne validacije modela in prikaz rezultatov v brskalniku je treba model po aktivaciji funkcije Automation ponovno obdelati. Za to kliknite na Zaženi preverjanja v namizni aplikaciji. Preverjanja so na voljo tudi po ponovni obdelavi stavbe, na primer ko so naložene nove različice ali so dodane informacije o stavbi.
Pojdi na
Nastavitve
Box
Design
'Avtomatizacija'
Izberite stavbo, za katero želite samodejno izvajati validacijo modela
Če je za stavbo aktivirana funkcija Automation, bodo preverjanja samodejno ponovno obdelana, ko so v stavbo dodane nove modelne datoteke ali ko so posodobljene obstoječe modelne datoteke. Ko ustvarite nove discipline ali nove skupine objektov, je treba stavbo ponovno obdelati, preden jih Automation vključi v rezultate.
Preberite več
Če želite izvedeti več o izvajanju preverjanj pri validaciji modela, preberite ta članek: Kako izvajati preverjanja pri validaciji modela.
