V tem članku so opisane osnove uporabe zemljevida v InfraField projektih na mobilnih napravah.
Zemljevid se nahaja pod zavihkom Lokacije. Omogoča vam ogled vseh geometrijskih podatkov v kontekstu z zemljevidom okolice.
Preklapljate med zemljevidom in načrti

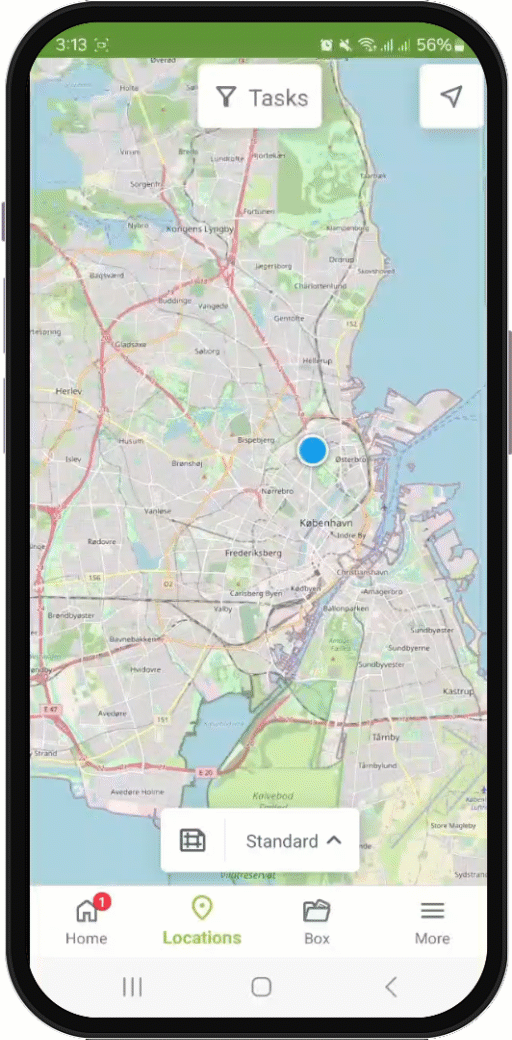

Če projekt uporablja tako objekte/območja kot zemljevid, lahko med njima preklapljate s pritiskom na ikono /
. Preklapljanje na zemljevid bo odprlo sloj zemljevida, ki ga je vaš upravitelj projekta nastavil kot privzetega.
Ko ste v pogledu zemljevida, se lahko s klikom na ikono vrnete na zadnji prikazan načrt. Podobno se lahko med pregledovanjem načrtov s klikom na ikono
vrnete v pogled zemljevida.

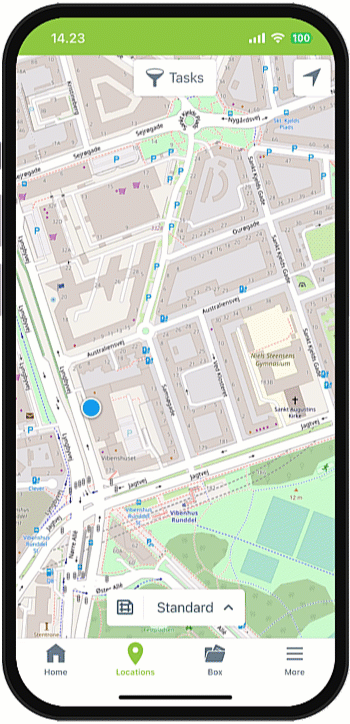

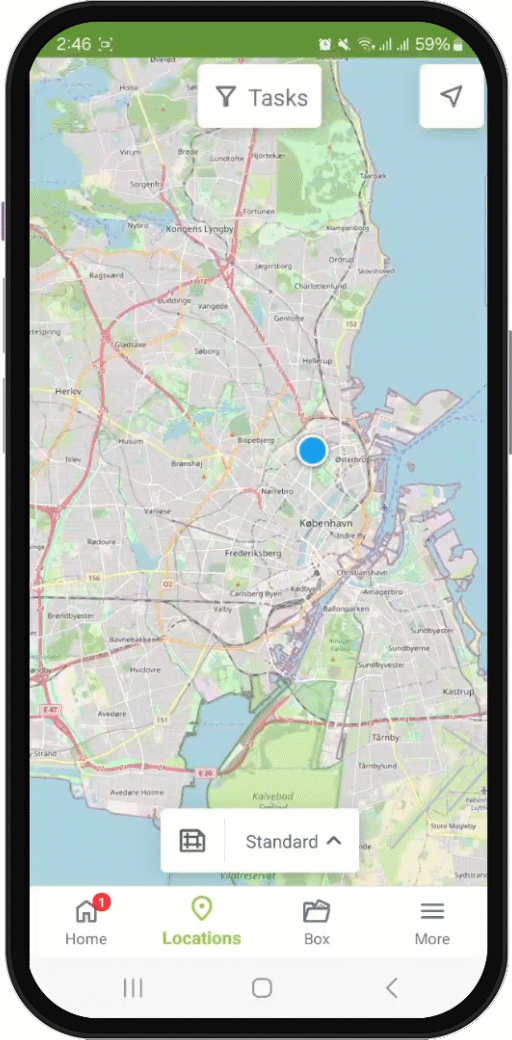

Preklapljate med sloji zemljevida

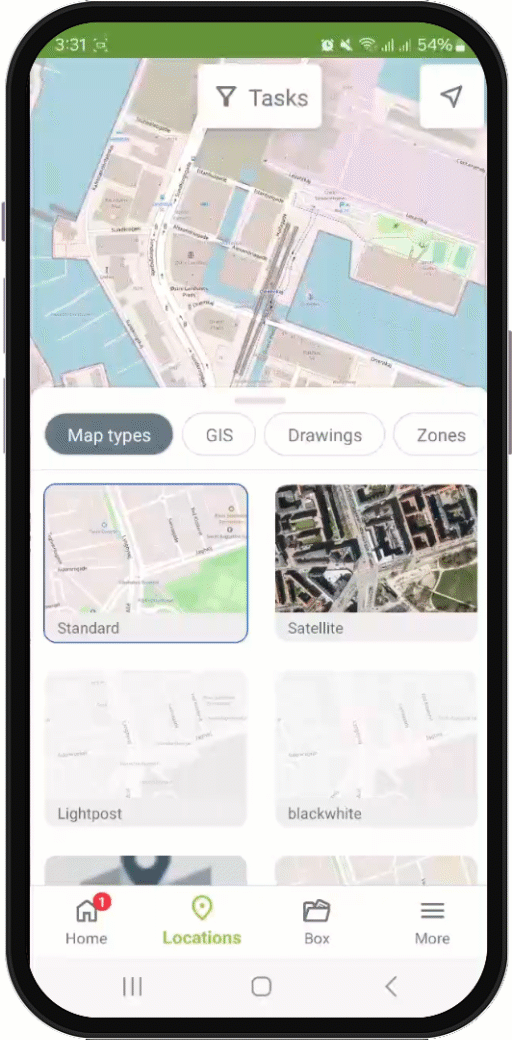

Če želite preklapljati med sloji zemljevida po meri, se dotaknite imena trenutne plasti zemljevida. Nato v meniju izberite drug sloj zemljevida in zaprite meni tako, da ga povlečete navzdol.

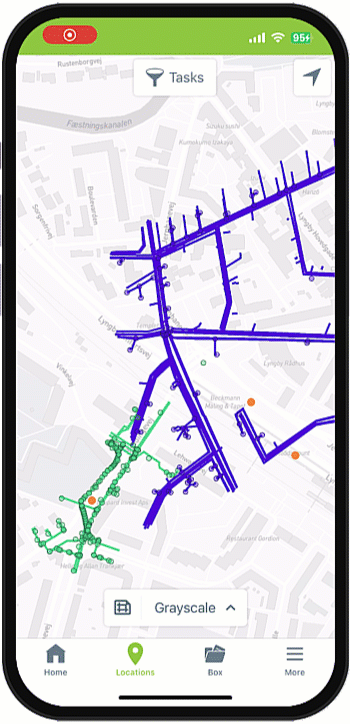

Prikaz GIS podatkov na zemljevidu
GIS podatki se nahajajo v pogledu zemljevida v meniju slojev zemljevida po meri. Prikazani so podobno kot pri dostopu do Daluxa preko osebnega računalnika. Istočasno lahko izberete in prikažete več GIS podatkov.

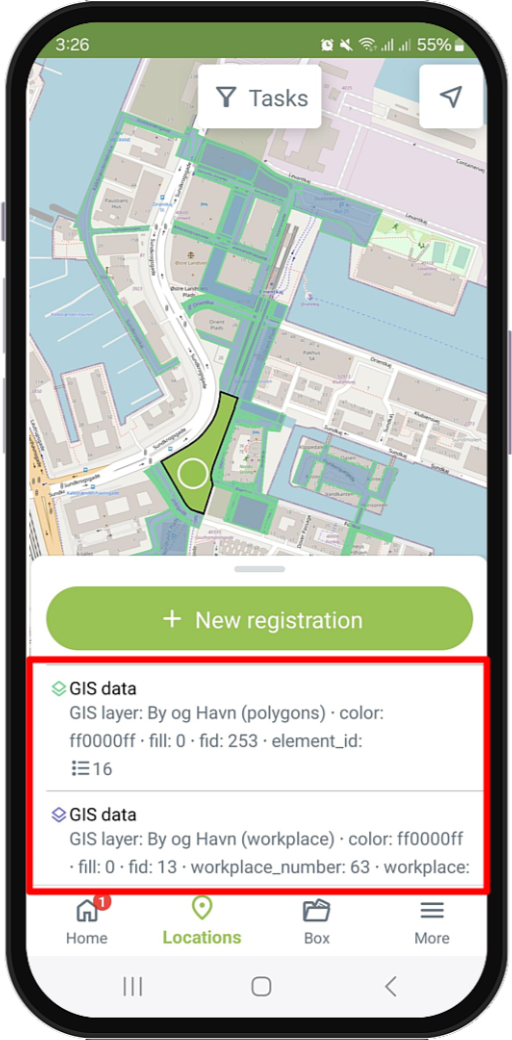

Za dostop do metapodatkov različnih elementov, kliknite nanje in nato izberite GIS podatke. Številka poleg ikone označuje število lastnosti, ki so dodeljene elementom. Za ogled lastnosti pritisnite na GIS podatke.
Prikažite načrte in modele na zemljevidu
S pritiskom na ime zemljevida se odpre pojavno okno v katerem lahko izberemo načrte in modele, ki jih želimo prikazati na zemljevidu. Hkrati lahko prikažete več 3D modelov in načrtov. Preprosto jih izberite v menijih, ogled zemljevida pa se bo približal aktiviranim informacijam.

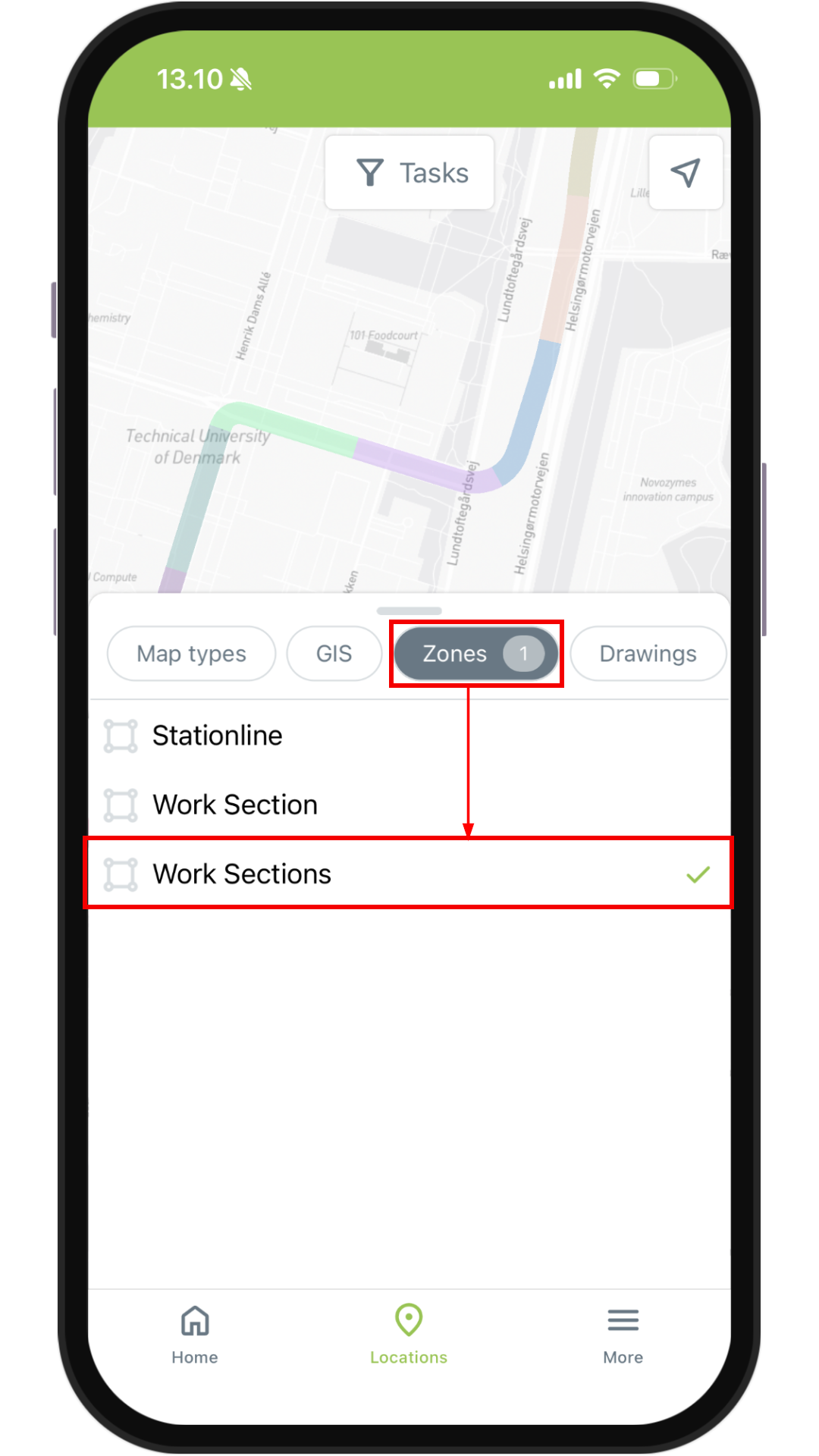

Prikaži cone na zemljevidu
Pritisnite ime zemljevida, da si ogledate cone na zemljevidu. Lahko izberete več plasti cone in jih prikažete skupaj na zemljevidu.

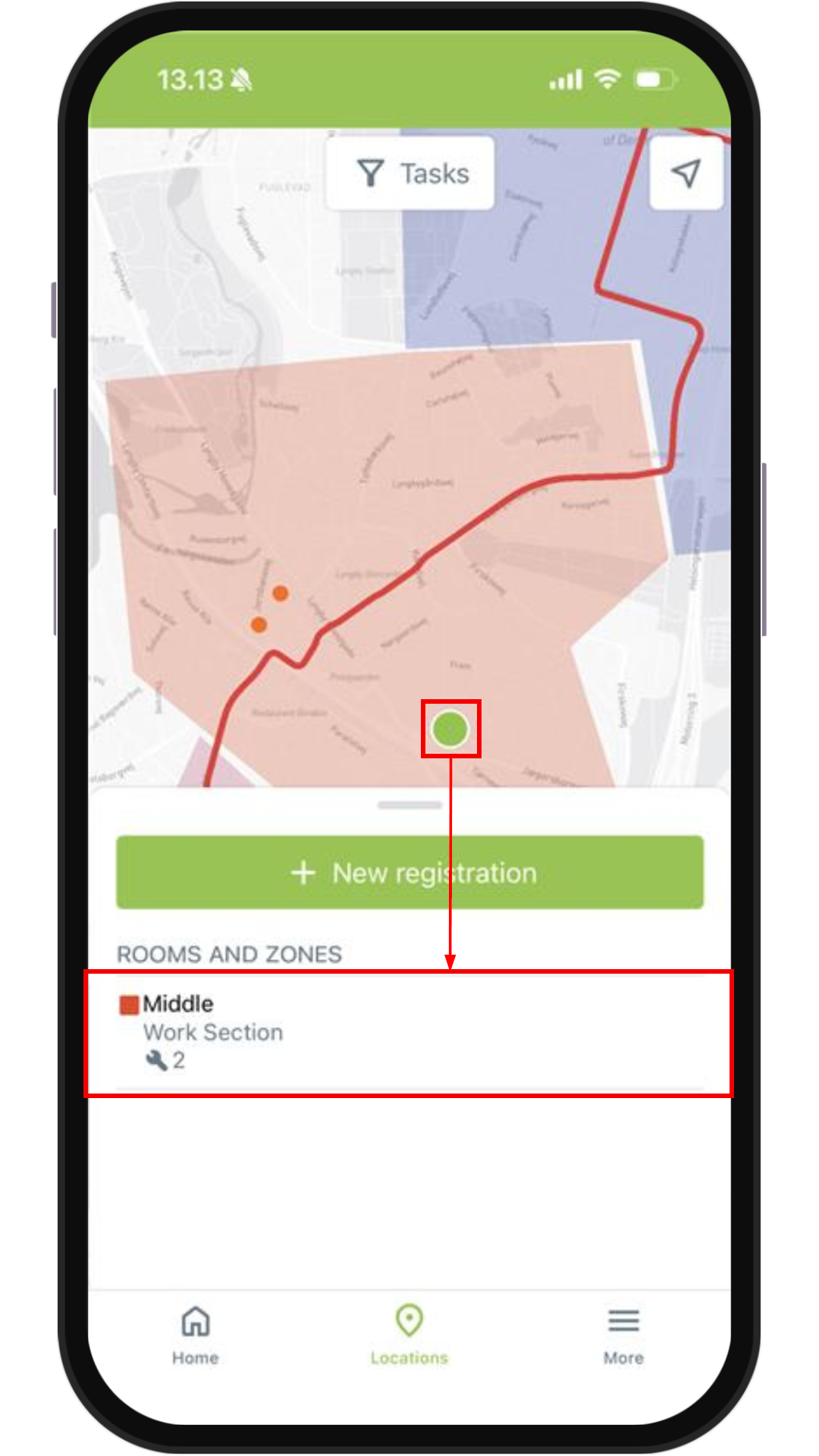

Pritisk znotraj plasti cone omogoča dostop do vseh lastnosti con in vseh registracij v tej coni, do katerih imate dostop.

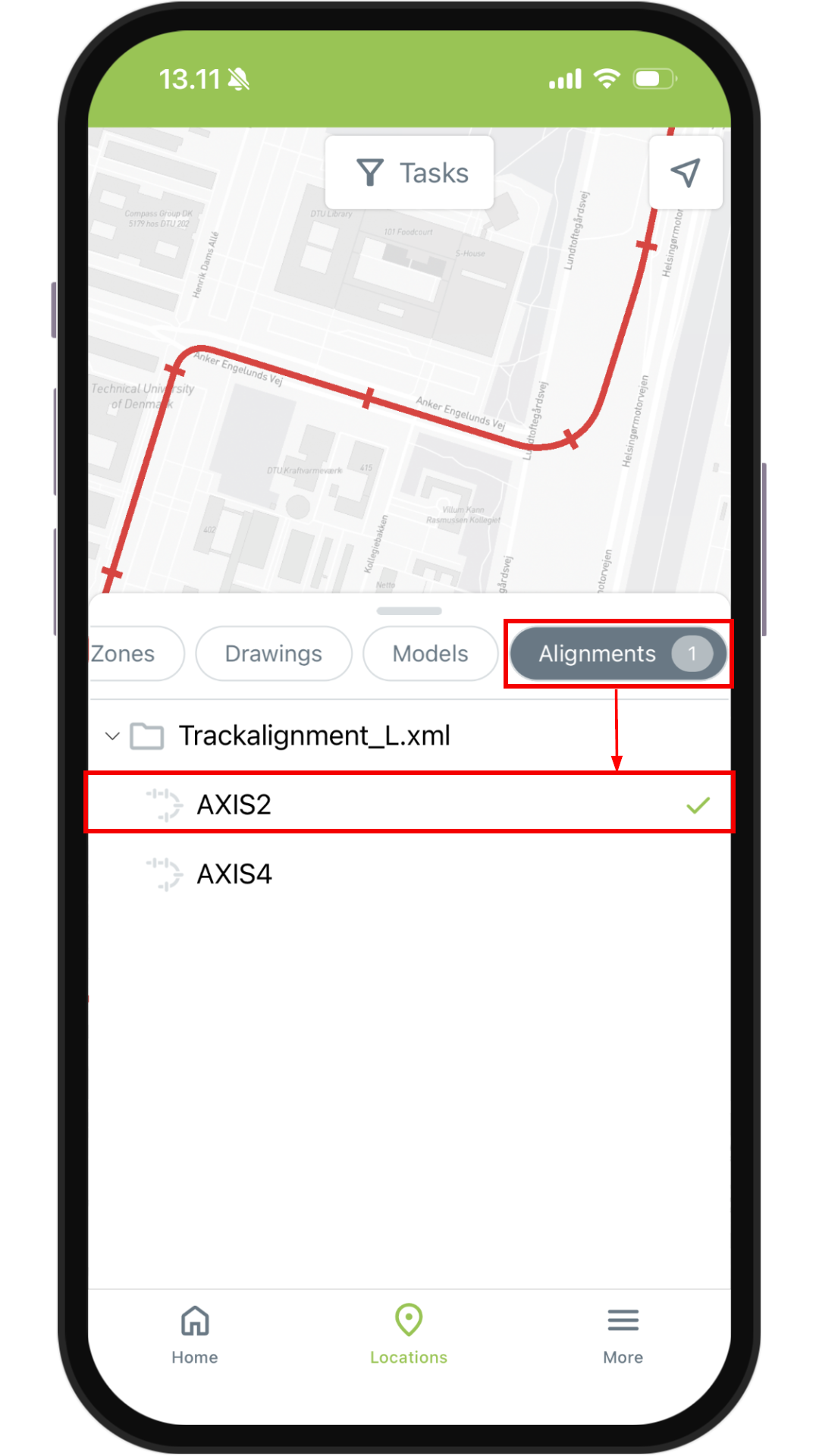

Prikaži poravnave na zemljevidu
Pritisnite ime zemljevida, da si ogledate poravnave na zemljevidu. Lahko izberete več poravnav in jih prikažete skupaj na zemljevidu.

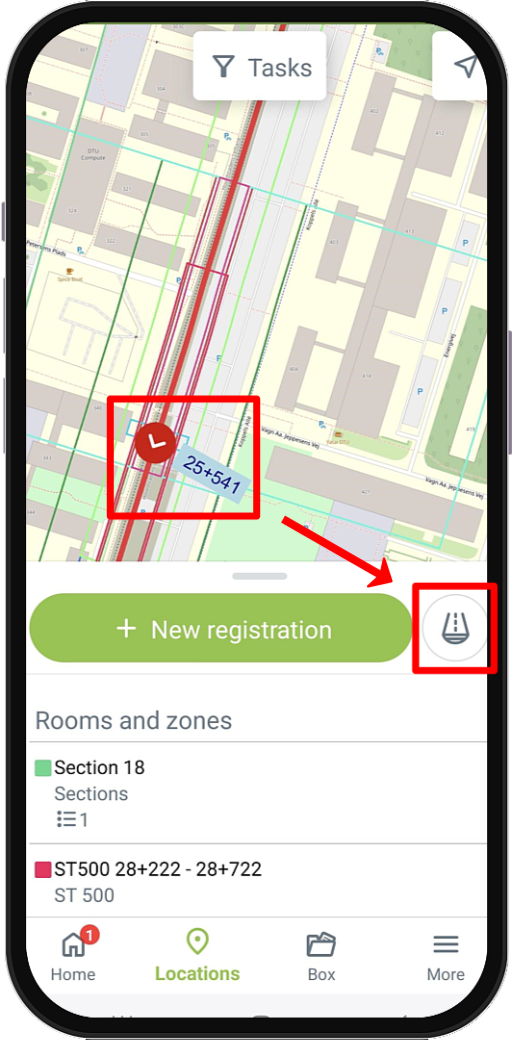

Pritisk na poravnavo in nato na ikono bo odprl prečni prerez na izbranem mestu.

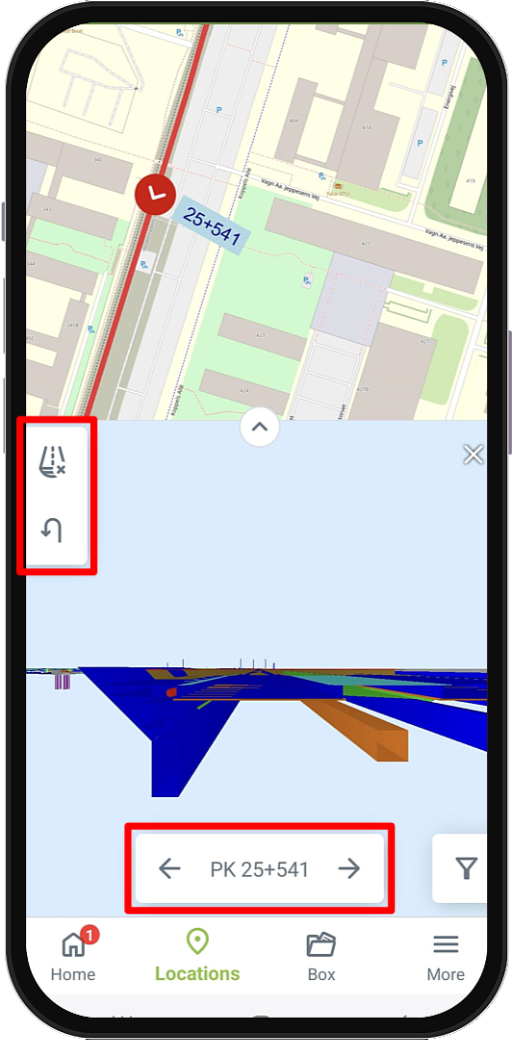

Premikajte se po poravnavi z uporabo in
na stacionarnem koraku poravnave.
Povečajte ali pomanjšajte z dvema prstoma v 3D pogledu. Ogled se bo ponastavil, če se premaknete na nov inkrement, kot je opisano zgoraj.
Prečni prerez lahko obrnite s pritiskom na .
Zaprite prečni prerez s pritiskom na .

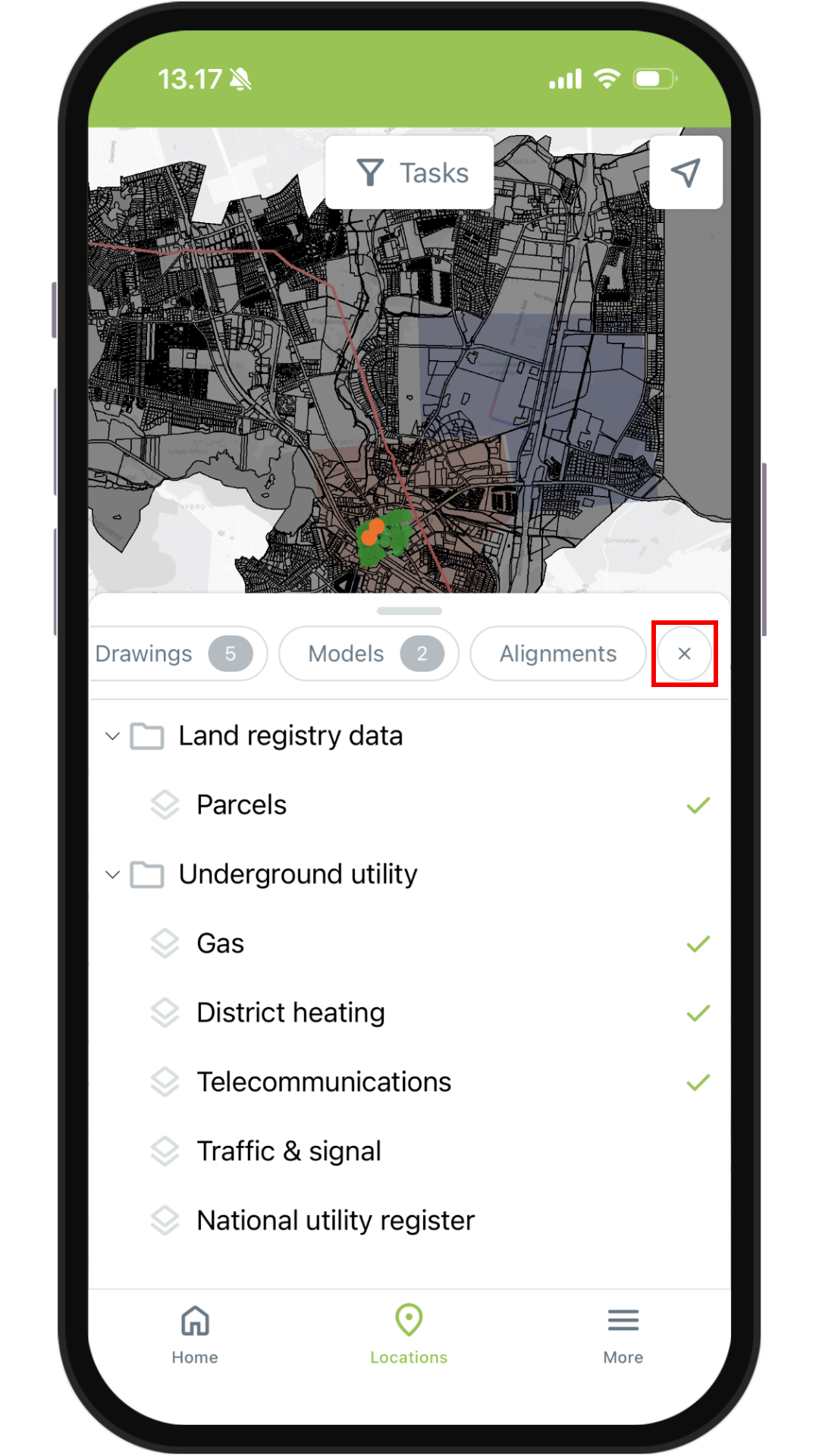

Izklopi označevanje
Vse izbrane elemente lahko naenkrat odstranite s klikom na ikono na skrajnem desnem robu.
Filtrirajte po različnih vrstah registracij
S pritiskom na Filter se vam prikaže pojavno okno v katerem izberete, katere registracije želite prikazati na zemljevidu. Filtriranje na zemljevidih deluje podobno kot filtriranje na načrtih, in sicer z izbiro vrste registracije s seznama. Registracije bodo na zemljevidu prikazane kot oznake ali pike, odvisno od velikosti povečave. Nato lahko pritisnete na registracije in jih odprete.
Preberi več
Če želite izvedeti več o navigaciji po zemljevidu v Dalux Desktopu, lahko preberete ta članek: Kako uporabljati zemljevide InfraField na namizju.
