Kako uporabljati Komentarje

V tem članku vam bomo predstavili, kako lahko v Daluxu ustvarite komentarje na načrtih, dokumentih in BIM modelih ter kako lahko nanje odgovarjate in jih delite z ostalimi udeleženci projekta.

Kako ustvariti nov komentar

V Daluxu lahko ustvarite komentarje na načrtih, dokumentih in na BIM modelih. Poleg tega lahko ustvarite tudi komentarje za splošne komunikacijske namene, ki niso vezani na določen dokument. Vsak komentar se ustvari v treh korakih:

1. Izberete načrt/dokument/lokacijo
2. Dodate opombo/e
3. Izpolnite obrazec za komentar

Kako ustvariti komentarje

Ustvarjanje komentarjev na načrtih

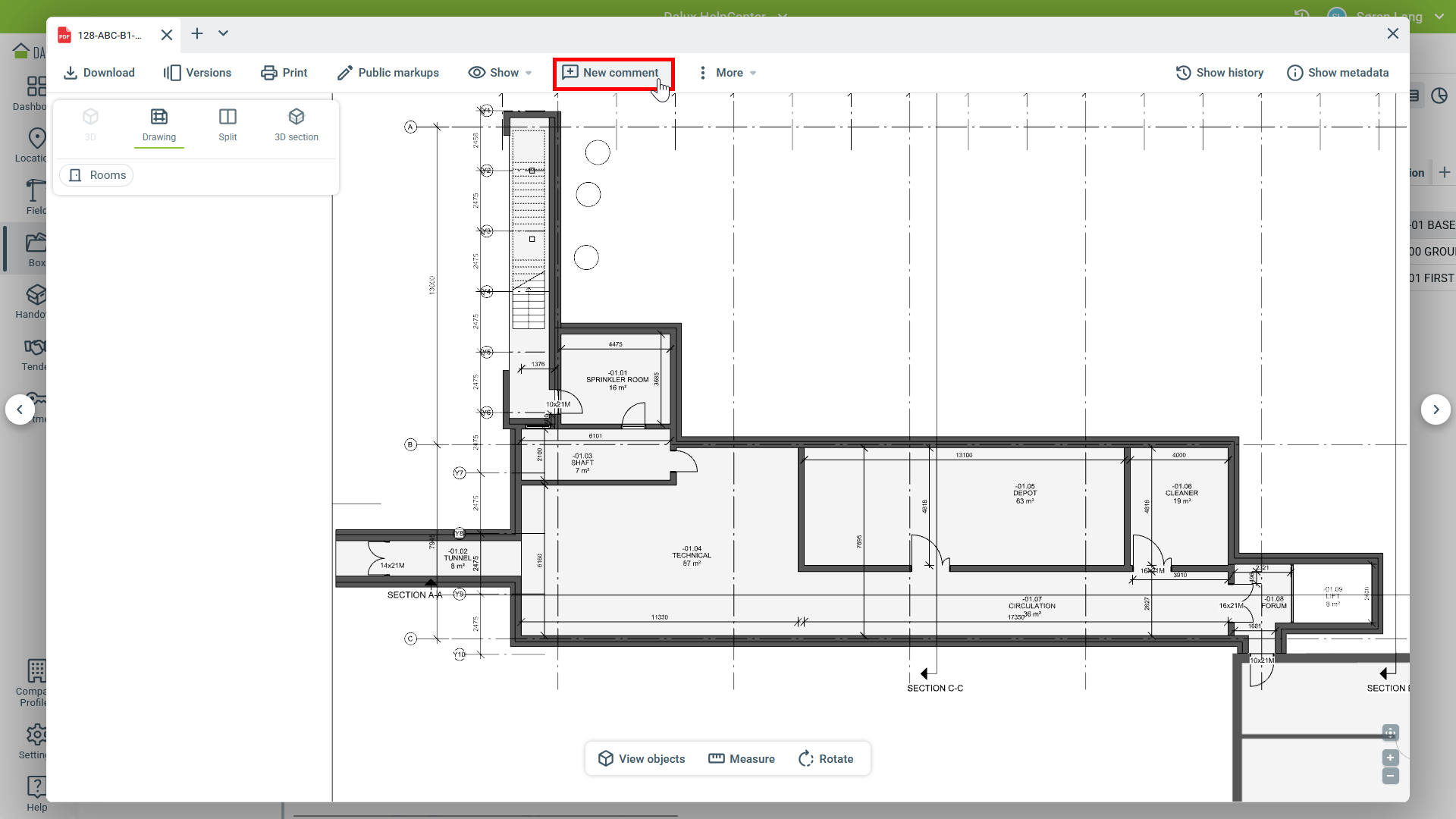

Če želite dodajati komentarje na 2D načrtih, odprite načrt v Box ter kliknite Nov komentar.

Ustvarjanje komentarjev na PDF dokumentih

V večstranske dokumente lahko dodajate komentarje na enak način kot na načrte, pri čemer se ob kasnejšem odprtju komentarja dokument avtomatsko odpre na strani, na kateri je bil komentar ustvarjen.

Ustvarjanje komentarjev na BIM modelih

Komentarji na BIM modele so ustvarjeni v Lokacijah ali v Design.

Ko ste v 3D pogledu, kliknite Dodaj komentarpotem, ko ste se premaknili na ustrezen prikaz.

Ustvarjanje komentarjev, ki niso vezani na datoteko

V Dalux Boxu lahko ustvarite tudi splošne komentarje, ki niso vezani na dokument ali načrt.

Da bi to storili, pojdite na:

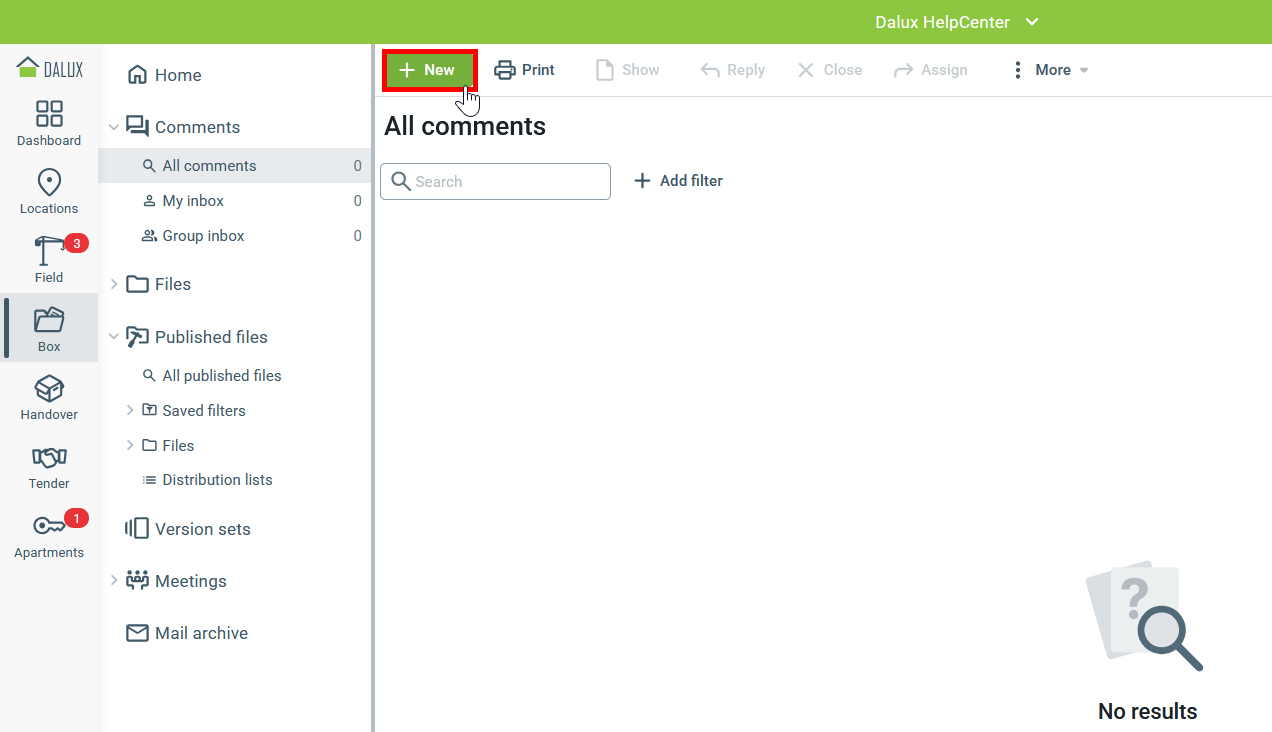

Box Komentarji Vsi komentarji Novo.

Dodajanje oznak

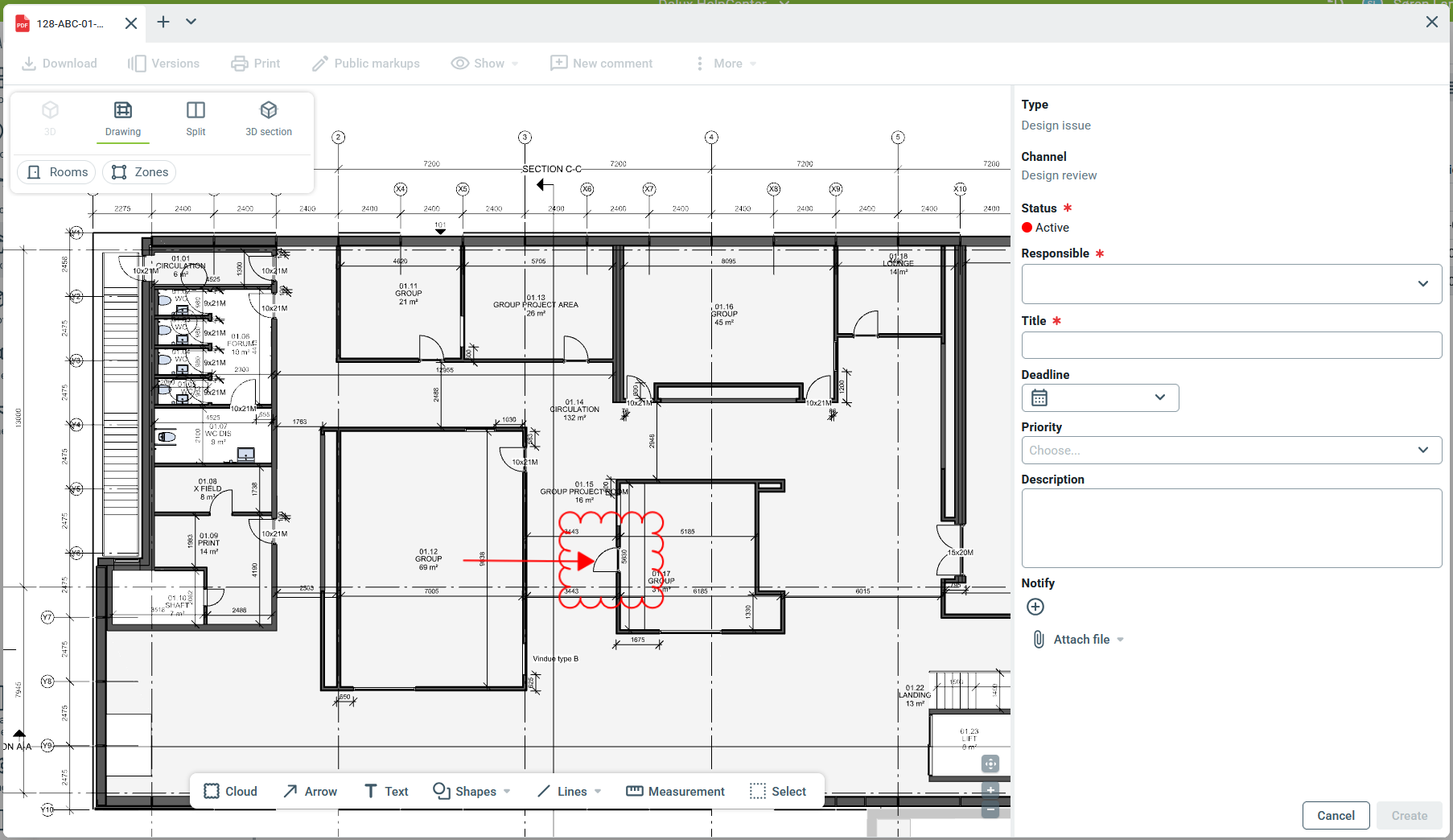

Na voljo so vam različna orodja za dodajanje oznak na načrte.

• Oblak: Kliknite in povlecite, da narišete pravokotni oblak, ali pa kliknite enkrat in nato z nadaljnjimi kliki ustvarite obliko oblaka po meri.
• Puščica: Narišite puščico.
• Tekst: Omogoča vnos besedila. Spreminjate lahko tudi velikost pisave.
• Oblike: Narišite krog, poligon ali štirikotnik.
• Linije: Narišite črte, označite tekst ali željen detajl ali narišite obliko po želji.
• Meritve (samo 2D): dodajte meritev razdalje med dvema točkama (načrt mora imeti definirano merilo).
• Izberi: Izberite več ustvarjenih opomb in jih premaknite ali izbrišite.

Z ustvarjeno oznako lahko v komentarju zagotovite dodaten kontekst. 3D komentarji bodo ohranili vse morebitne spremembe, ki ste jih naredili na modelu, kot npr. barve, izrezi, filtri, itd. Po potrebi lahko v opombah dodate tudi meritve.

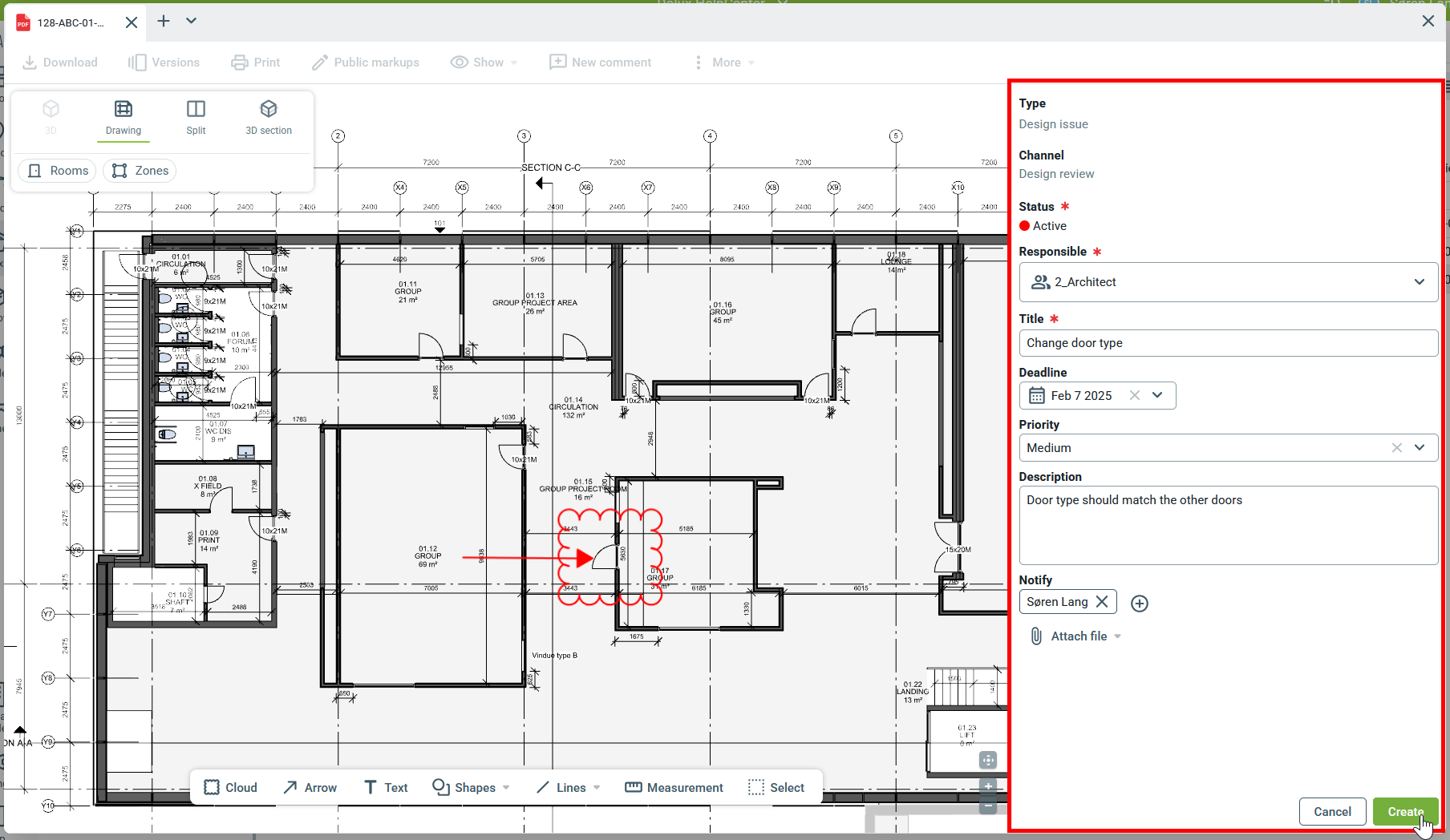

Izpolnitev obrazca komentarja

Pri ustvarjanju novega komentarja je potrebno, z vsemi zahtevanimi informacijami, izpolniti obrazec, ki ga kreirate v nastavitvah funkcionalnosti. Informacije, ki jih je potrebno vnesti se razlikujejo od projekta do projekta (odvisno od kreiranih vrst komentarjev). V vsakem obrazcu pa moramo vnesti naslednje:

• Vrsta komentarja: Vrsta se izbere ob ustvarjanju in je pozneje ni mogoče spremeniti.
• Kanal: Od izbire kanala je odvisno katere osebe lahko vidijo komentar.
• Stanje: Izberite stanje novega komentarja. Barvne pike vplivajo na barvo vaših oznak in zagotavljajo boljši pregled v pogledu seznama ter na načrtih in dokumentih.
• Naziv: Naziv naj povzema temo komentarja.
• Rok: Določite rok, do katerega je treba komentar rešiti.
• Opis: V opisu podrobneje opišete problematiko komentarja.
• Obvesti: Dodajte dodatne udeležence, ki jih je treba obvestiti o spremembah komentarja.
• Priloži datoteko: Za boljšo razlago komentarja lahko dodatno naložite druge datoteke, ki pomagajo razumeti zadevo komentarja.

Polja, označena z , so obvezna in jih je treba izpolniti. Kot avtor komentarja boste vedno dodani v razdelek "Obvesti" in boste tako obveščeni o vseh spremembah, ki jih vnesejo ostali.

Podvojite komentar med ustvarjanjem.

Obstaja možnost podvajanja komentarja v drugo datoteko ali na drugo stran. To je lahko koristno pri težavah, ki se pojavijo na različnih etažah ali elementih.

Namesto da kliknete Ustvari, odprite spustni meni in izberite 'Na tej in v drugi datoteki'.

To bo ustvarilo trenutni komentar in odprlo okno, v katerem lahko izberete dodatno datoteko. Vsebina komentarja bo kopirana, oznake pa bodo postavljene na isti lokaciji, če bo nova datoteka enakih dimenzij. Vsebino lahko uredite, preden jo shranite kot nov komentar.

Upoštevajte, da se priloge ne podvojijo v novem komentarju.

Kako si ogledati komentarje

Pregled komentarjev

Pregled vseh komentarjev, ki so ustvarjeni v komunikacijskih kanalih, katerih član ste tudi sami, si lahko ogledate na:

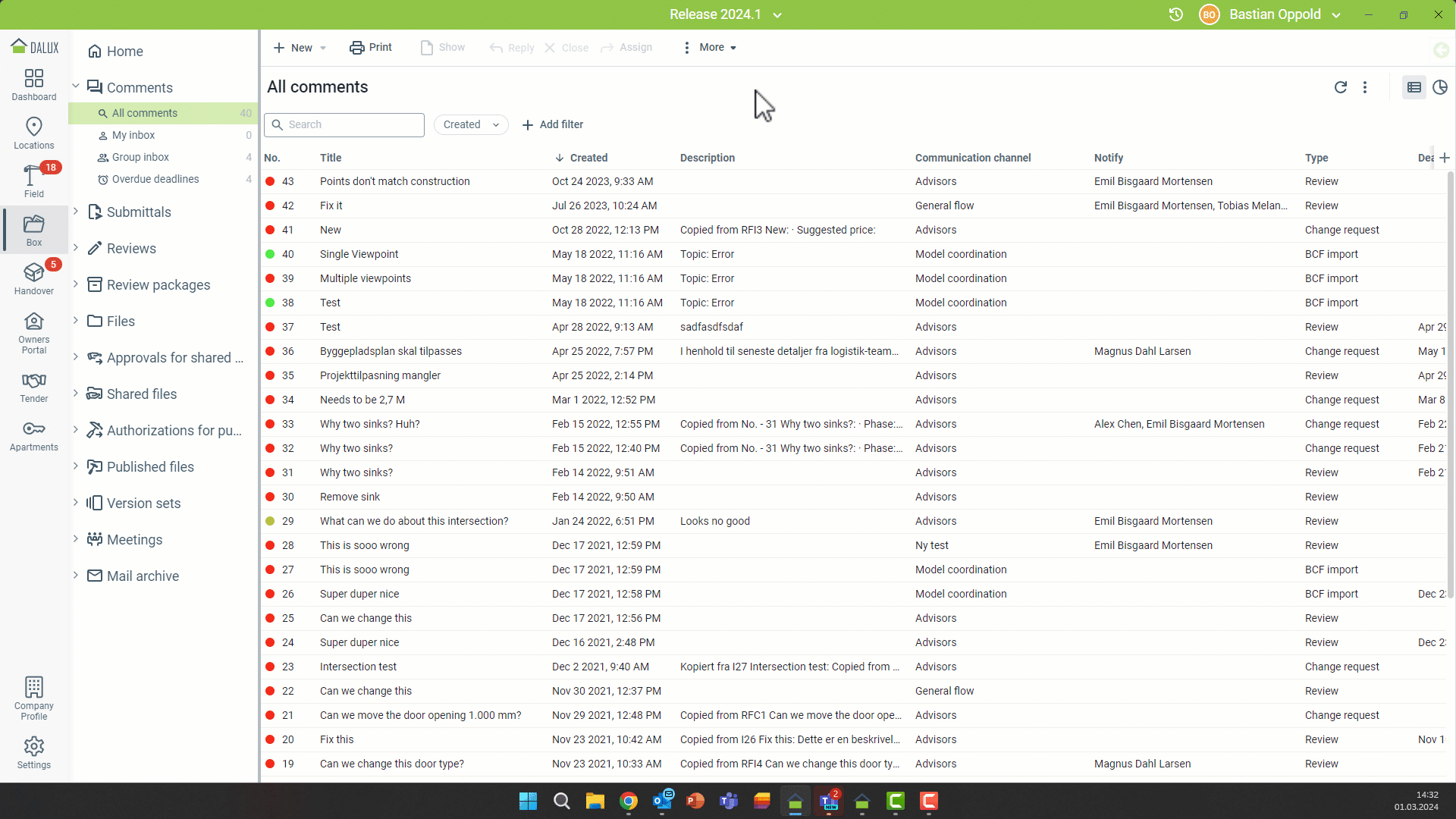

Box Komentarji Vsi komentarji

Tukaj najdete prikaz seznama z vsemi informacijami o komentarjih, ki jih lahko uporabite za iskanje, filtriranje, razvrščanje ali analizo. Več razpoložljivih stolpcev lahko dodate s klikom na ikono .

S klikom na si lahko informacije o komentarjih ogledate v različnih grafičnih prikazih po meri.

S klikom na se vrnete na seznamovni pogled.

Dalux vam ponudi 3 vnaprej določene filtre:

• Moja mapa za prejeto: Tukaj najdete vse komentarje, za katere ste odgovorni.
• Mapa za prejeto skupine: Tukaj najdete vse komentarje, za katere ste odgovorni vi ali drugi uporabniki vaše skupine uporabnikov.
• Prekoračeni roki: Tukaj najdete vse komentarje, za katere je odgovorna vaša skupina uporabnikov in pri katerih je rok že potekel.

Prikaži komentarje

Komentarje na načrtih ali dokumentih lahko odprete na dva načina. Lahko jih odprete v pogledu seznama, če greste na:

Box Komentarji Vsi komentarji Izberite komentar Prikaži

ali pa jih odprete neposredno iz načrta ali dokumenta, če greste na:

Box Datoteke / Datoteke v skupni rabi / Objavljene datoteke Izberite načrt/dokument

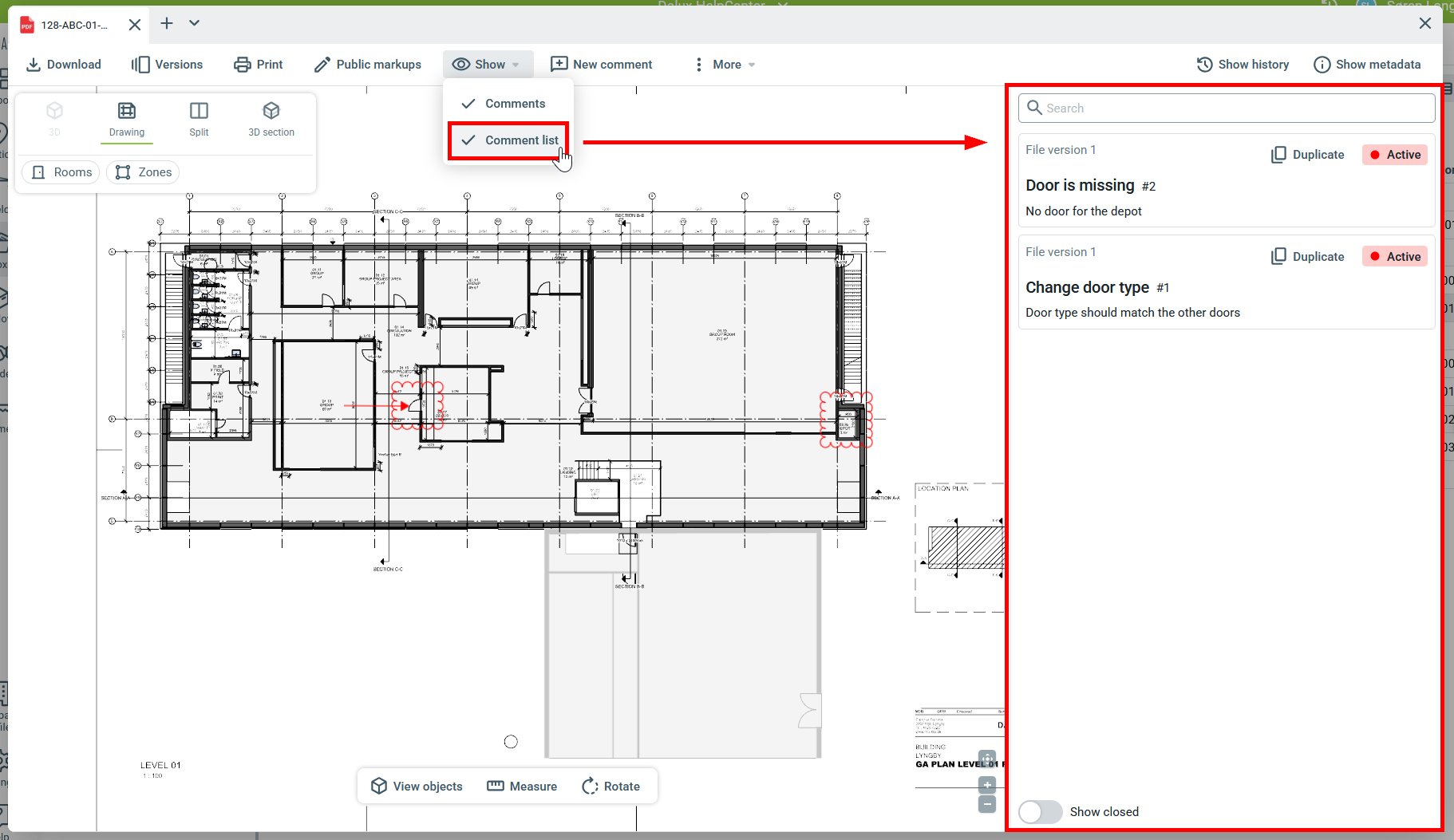

Če si želite ogledati vse komentarje na odprtem načrtu ali dokumentu, aktivirajte "Seznam komentarjev" pod Prikaži.

Komentarje na BIM modelih lahko prav tako odprete na dva načina. Prva možnost je, da greste na:

Box Komentarji Vsi komentarji Izberite komentar Prikaži

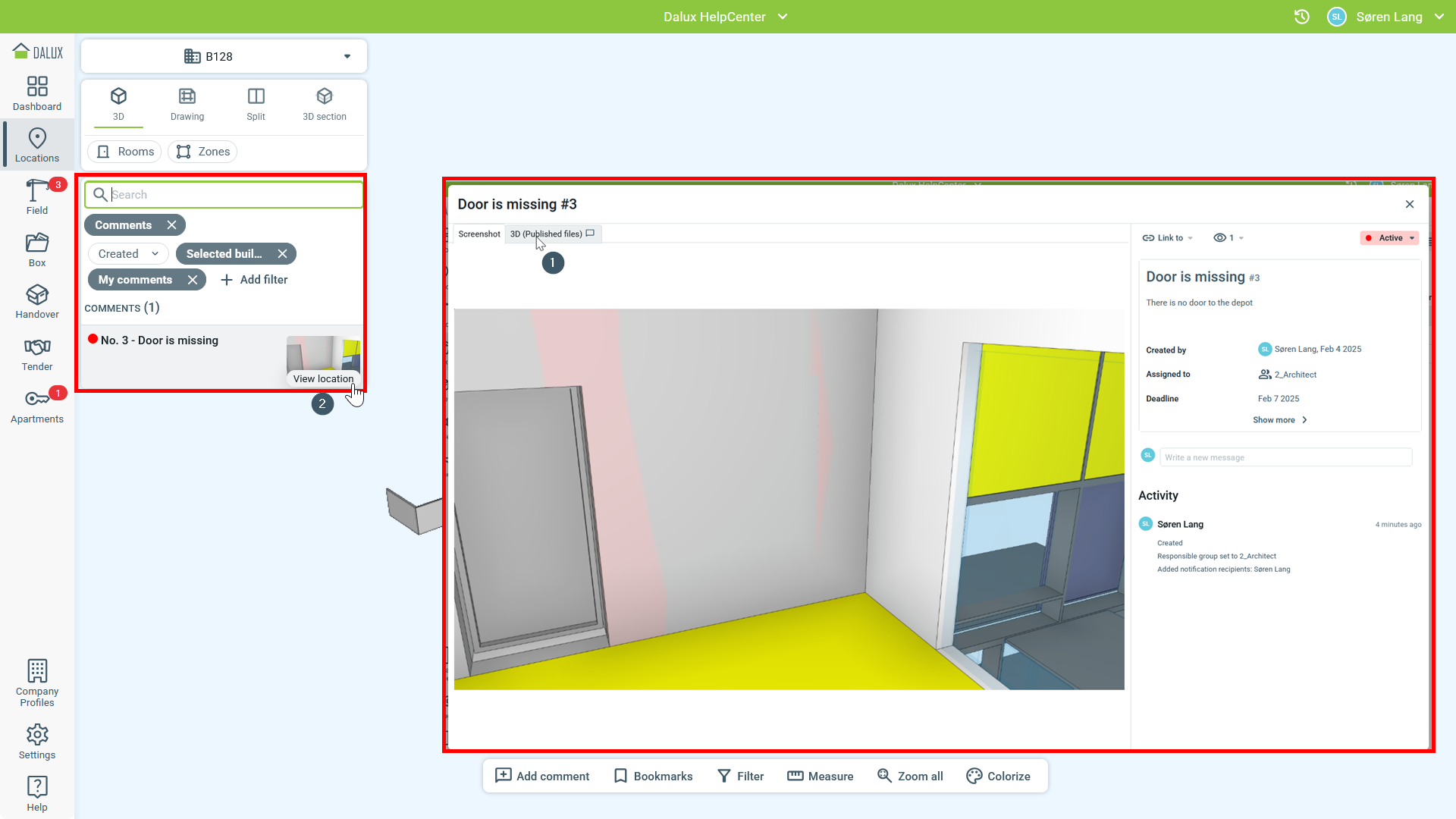

Druga možnost pa je, pa jih odprete v BIM viewerju, in sicer tako, da greste na:

Lokacije ' Komentarji' Izberite komentar

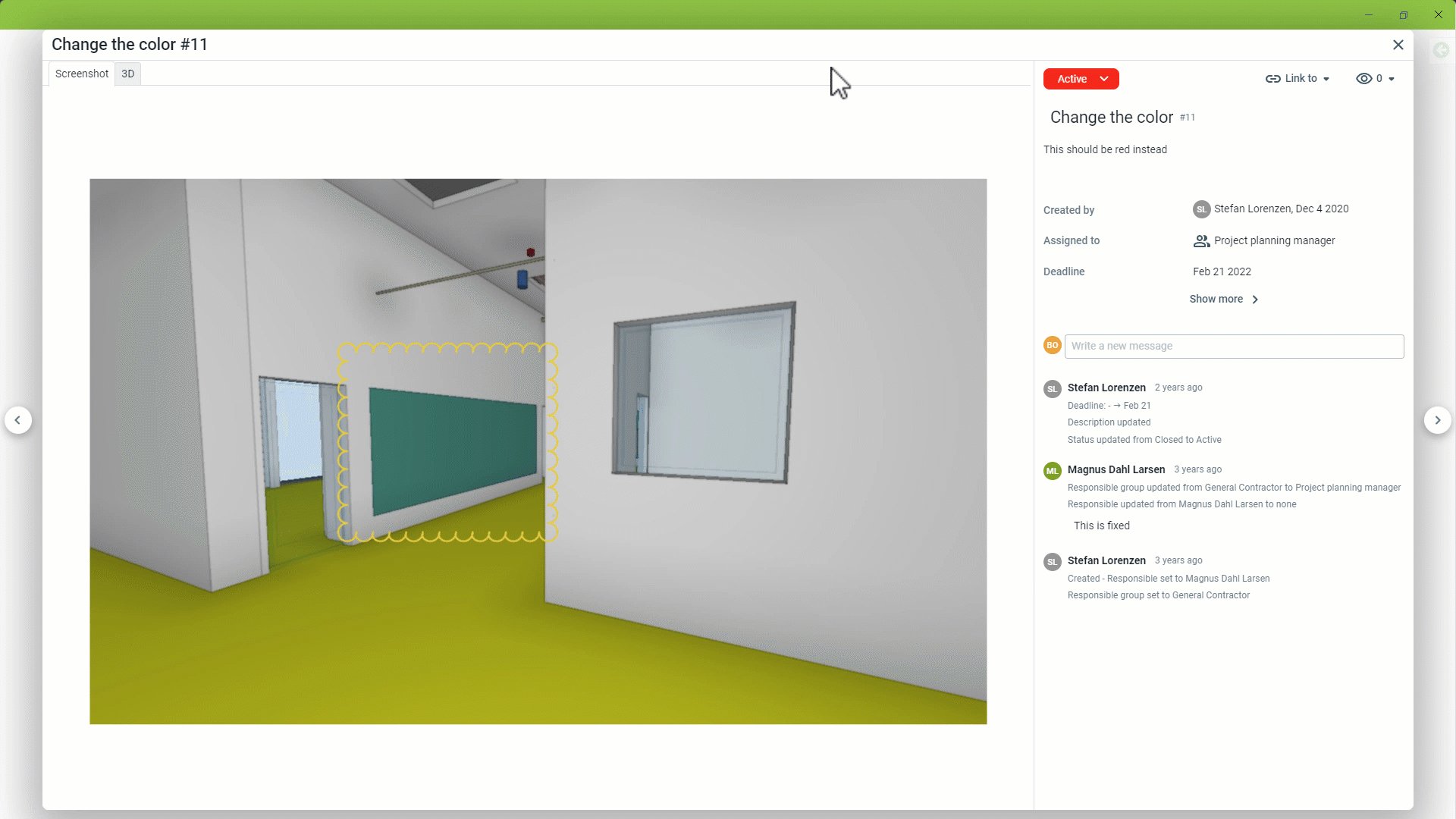

Komentarji na BIM modelih bodo vedno vsebovali posnetek zaslona s pogleda, iz katerega je bil komentar ustvarjen. Na položaj v modelu, kjer je bil komentar zajet lahko "skočite" s klikom na "3D" pri ogledu komentarja v Boxu (1) ali na "Ogled lokacije" v Lokacijah0> (2):

Podvojite obstoječe komentarje.

Ko je seznam komentarjev odprt med ogledom načrta, lahko podvojite obstoječe komentarje. To bo ustvarilo nov komentar s kopijo oznake in vrednostmi lastnosti obstoječega komentarja.

Upoštevajte še, da se priloge ne podvojijo v novem komentarju.

V seznamskem pogledu izberite 'Podvoji', to bo ustvarilo nov komentar v obstoječi datoteki.

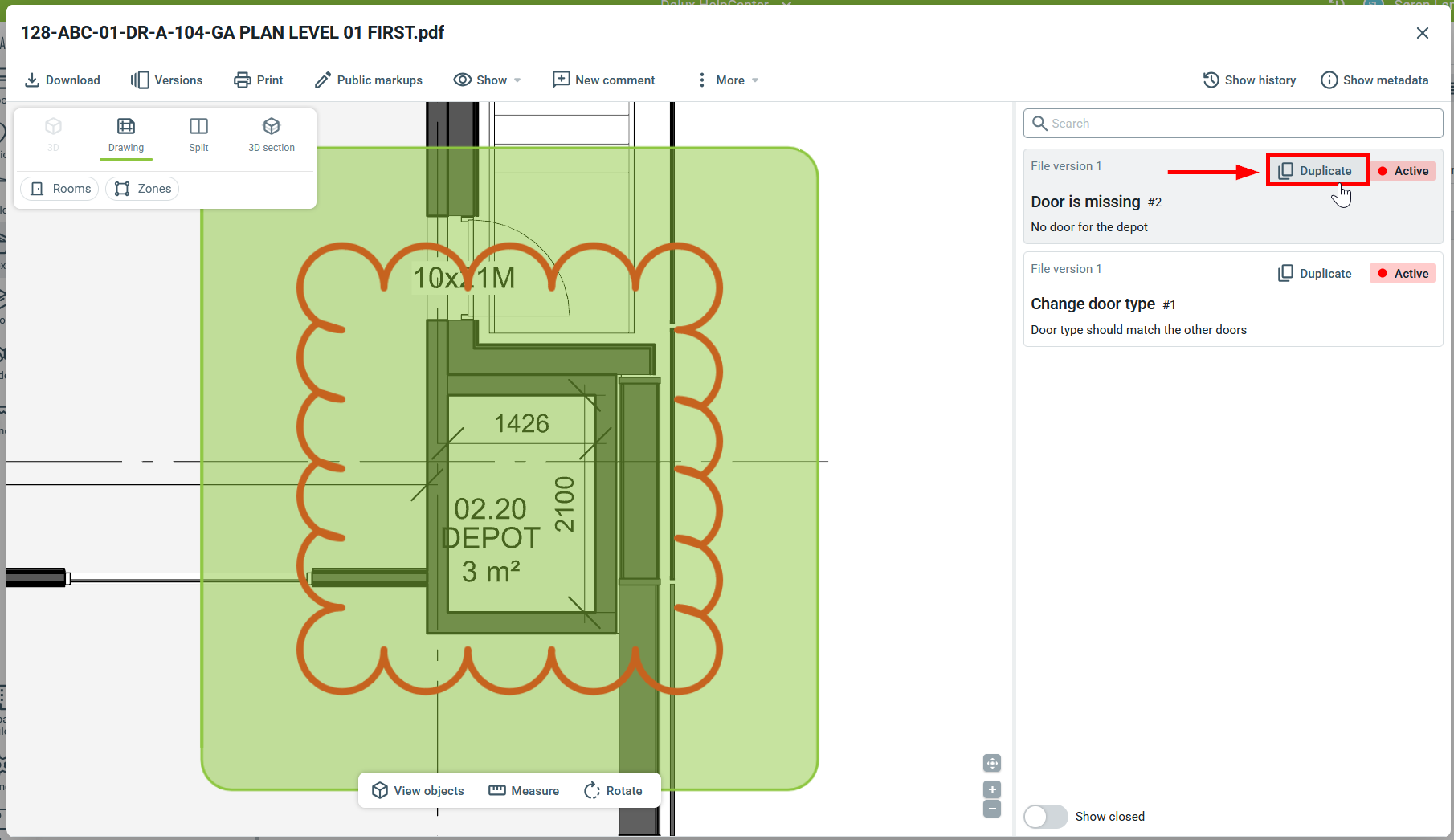

Kliknite na oznako obstoječega komentarja in izberite 'Podvoji' ali 'V drugi datoteki'.

Če izberete 'Podvoji', bo ustvarjena kopija komentarja v isti datoteki; če izberete 'V drugi datoteki', pa se bo odprlo okno, kjer lahko izberete drugo datoteko.

Vsebina komentarja bo kopirana, oznake pa bodo postavljene na isti lokaciji, če bo nova datoteka enakih dimenzij.

Kako odgovarjati na komentarje

Ko odprete komentar, imate na voljo več možnosti za urejanje ali odgovarjanje nanj.

• Uredite opis ali naziv: Če morate spremeniti opis ali naziv komentarja, to lahko storite tako, da kliknete poleg opisa ali poleg naziva, ko se z miško pomaknete nad njim.
• Urejanje stanja: Stanje komentarja lahko spremenite ali pa komentar zaprete, če imate za to ustrezno dovoljenje.
• Sprememba dodelitve komentarja: To vam omogoča, da spremenite, komu je komentar dodeljen.
• Povezava z drugimi komentarji: To funkcijo lahko uporabite za povezavo komentarja z drugim, že obstoječim komentarjem ali pa lahko ustvarite nov komentar, ki bo povezan z obstoječim komentarjem.
• Urejanje roka: Če želite spremeniti rok za razrešitev komentarja, lahko to storite tako, da kliknete na , ki se vam pojavi, ko se z miško pomaknete nad "Rok".
• Prikaži več: Prikažejo se vam dodatne informacij o tem komentarju.
• Napišite novo sporočilo: Dodate lahko novo sporočilo. Prejšnja sporočila ostanejo še vedno vidna spodaj v niti sporočila. Sporočilu lahko priložite datoteke iz Boxa, računalnika ali odložišča.

Izbriši komentar

Uporabniška dovoljenja

Če želite izbrisati komentar, morate biti skrbnik projekta ali vodja načrtovanja projektov za svoj projekt. Prav tako morate imeti vsaj pravice za ogled komentarja.

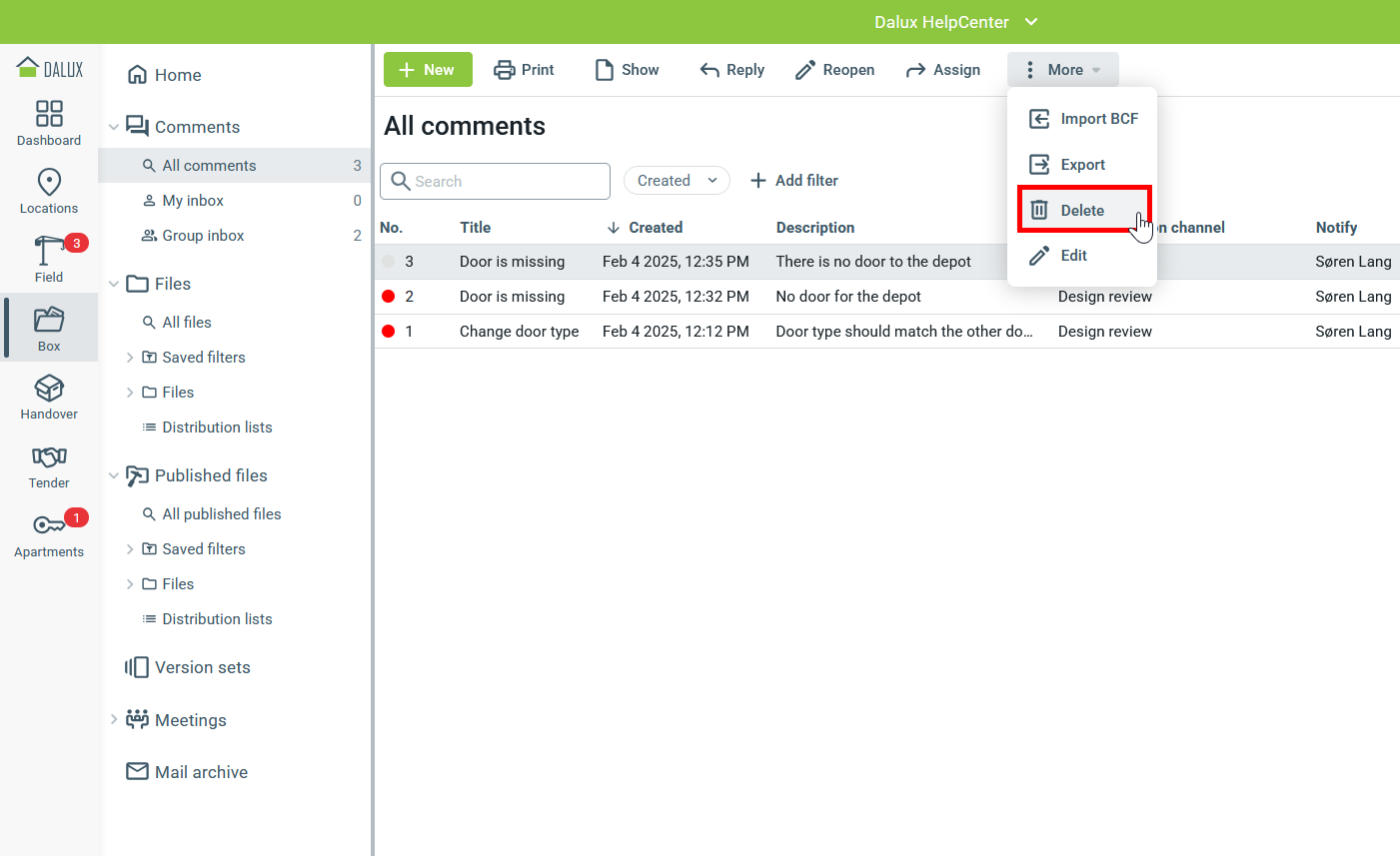

Komentar je mogoče izbrisati le, če je bil zaprt. Če želite izbrisati komentar, pojdite na

BoxKomentarjiIzberite komentarVečIzbriši.
