Lastnosti metapodatkov v validaciji modela

V tem članku bomo obravnavali, kako nastaviti in uporabljati preverjanja lastnosti za validacijo metapodatkov.

Namen validacije metapodatkov je zagotoviti, da so izpolnjene zahteve glede lastnosti. To so lahko zahteve v BEP (BIM Execution Plan) ali DDP (Digital Delivery Plan) ali pa poseben namen, kot je izvleček količin.

Kako nastaviti preverjanja lastnosti

Ustvari pravila lastnosti

Pravila lastnosti so sklopi pravil, ki se uporabljajo na elemente, da se preveri, ali so informacije dodane in ali so izpolnjene projektne zahteve.

Ta pravila lastnosti so nastavljena neodvisno od katerekoli discipline ali skupin objektov, zato jih lahko uporabljate v vseh disciplinah.

Ustvarite novo pravilo lastnosti tako, da odprete:

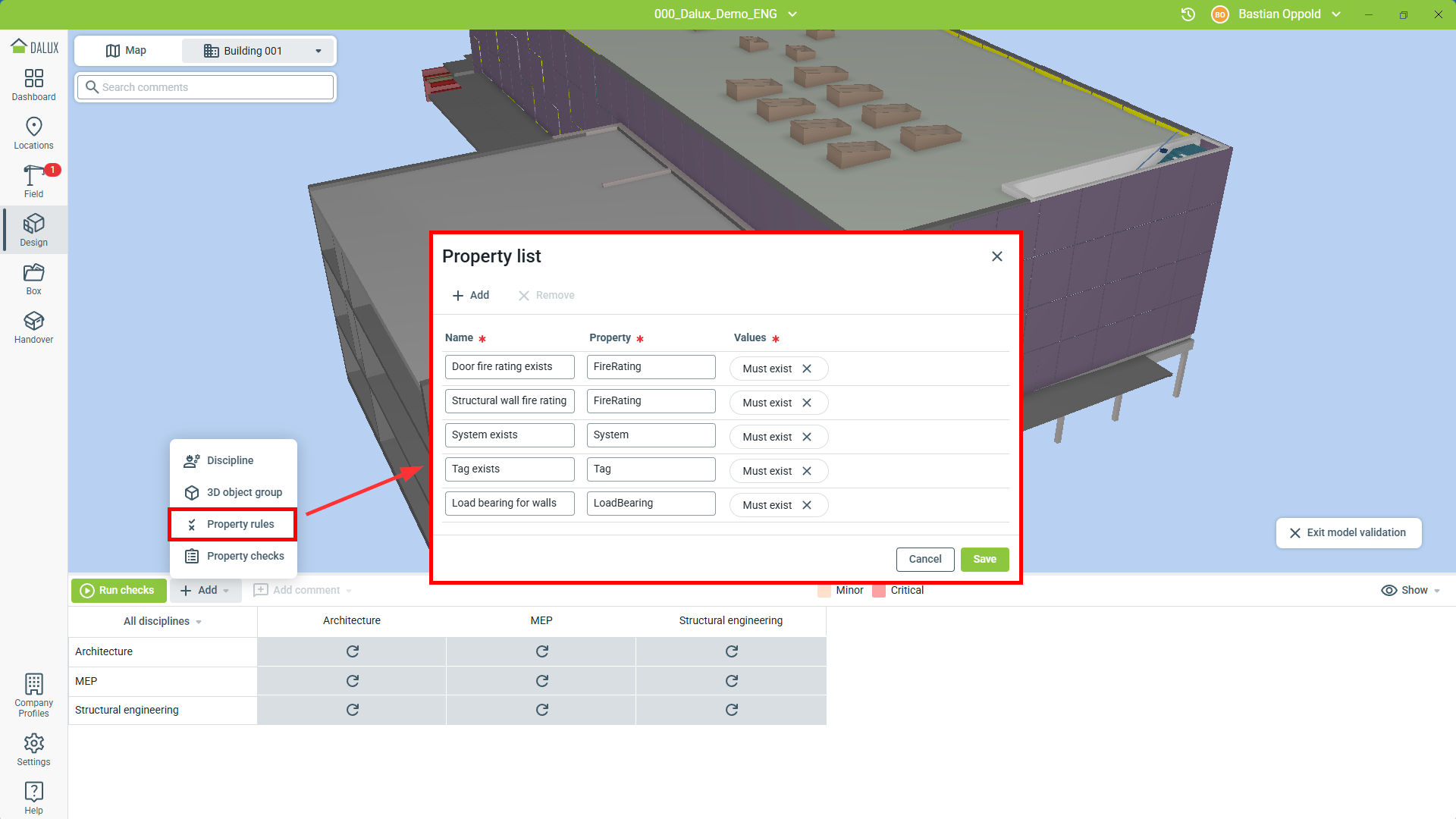

 DesignIzberi stavboValidacija modelaDodajPravila lastnostiDodaj

Nato vnesite ime pravila lastnosti, izberite lastnost, ki mora izpolnjevati določene zahteve, in nato navedite, katere natančne zahteve mora lastnost izpolnjevati. Za te zahteve lahko izberete med naslednjimi vrednostmi:

• Mora obstajati: Za lastnost mora obstajati vrednost.
• Enako (tekst): Vrednost lastnosti mora biti besedilni niz, ki je natančno enak temu, kar je tukaj napisano
• Enako (številka): Vrednost lastnosti mora biti enaka tej številki.
• Večje ali enako: Vrednost lastnosti mora biti večja ali enaka tej številki.
• Manjše ali enako: Vrednost lastnosti mora biti manjša ali enaka tej številki.

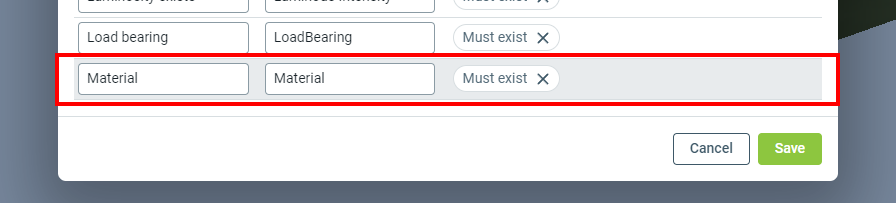

V tem primeru morajo stene federiranega modela slediti BEP, kar zahteva, da metapodatki strukturnih sten vključujejo uporabljene materiale. V tem primeru nastavimo lastnost na 'Material' in vrednost na 'Mora obstajati':

Ustvari preverjanja lastnosti

Za ustvarjanje preverjanj lastnosti pojdite na

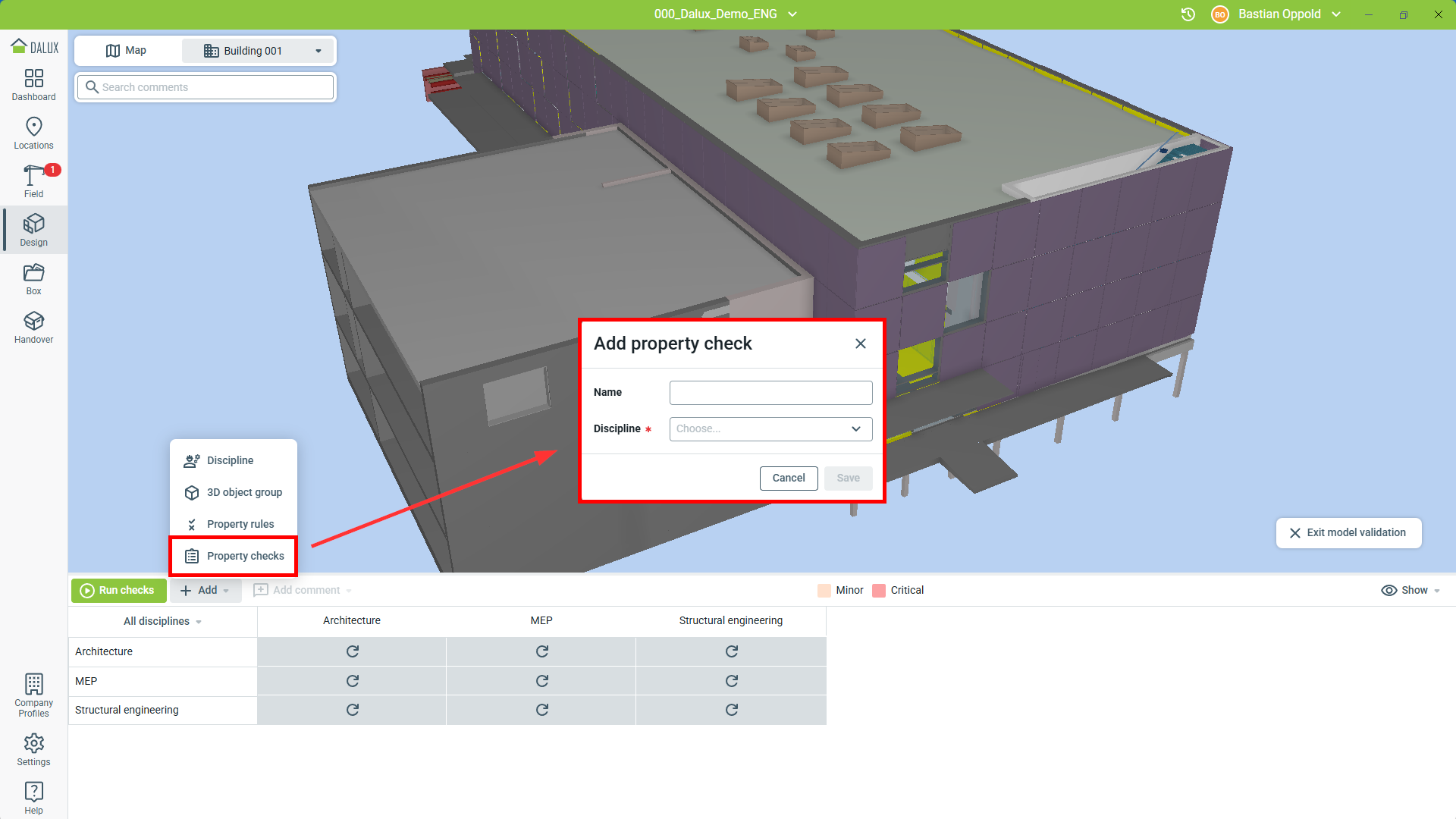

DesignIzberi stavboValidacija modelaDodajPreverjanja lastnosti.

Iz tega novega okna lahko ustvarite in oblikujete preverjanje lastnosti. Dajte mu ime in izberite disciplino, za katero naj bo nastavljeno.

Dodaj preverjanja v discipline

Ko nastavite pravila lastnosti in preverjanja lastnosti, jih lahko uporabite za svoje skupine objektov.

Za to odprite disciplino z definiranim preverjanjem lastnosti in kliknite v ustrezni celici skupine objektov.

Zdaj izberite vsa pravila lastnosti, ki so pomembna za to skupino objektov. V tem primeru morajo biti stene dostavljene z informacijami o požarnih razredih, ali so nosilne, in o njihovem materialu:

Kliknite 'Shrani' in preverjanje lastnosti je pripravljeno za uporabo v validaciji modela za preverjanje metapodatkov.

Preverite metapodatke z uporabo preverjanj lastnosti

Ko so preverjanja lastnosti ustvarjena in nastavljena, jih je mogoče uporabiti v validaciji modela za preverjanje metapodatkov, za katere so bila nastavljena.

Za uporabo ustvarjenih preverjanj lastnosti pojdite na

DesignIzberi stavboValidacija modelaDodajPreverjanja lastnosti.

Nato izberite stavbo. Od tu lahko zaženete vsa preverjanja hkrati ali izberete določeno preverjanje lastnosti, ki ga želite zagnati.

Model bo zdaj prikazal vse objekte v modelu, ki ne izpolnjujejo pravil lastnosti. Dobite tudi pregled vseh kršitev za nadaljnjo preiskavo.

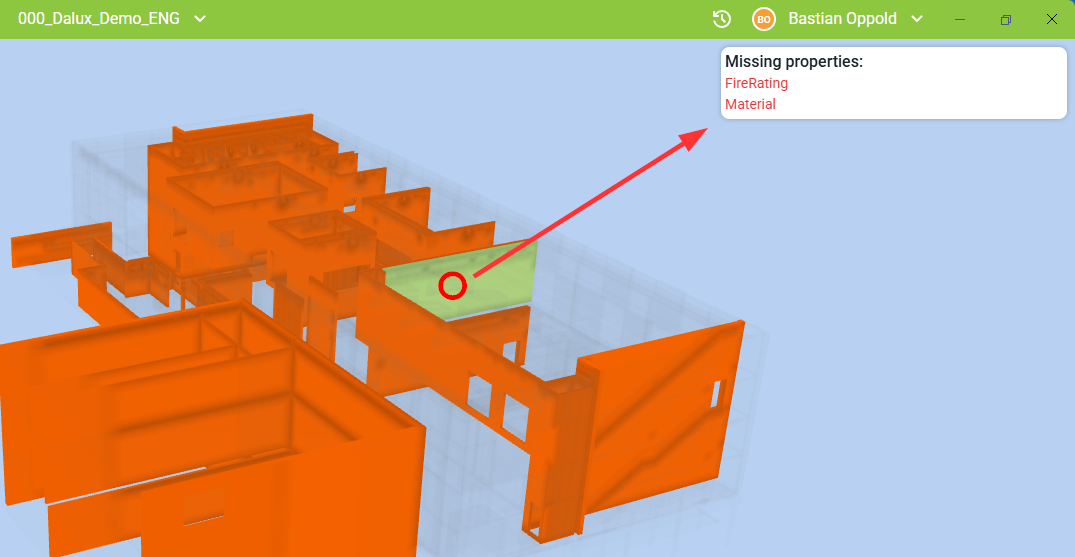

Z izbiro enega od objektov boste videli tudi, katere lastnosti mu manjkajo:

Nato lahko obvestite ustrezno osebo z ustvarjanjem komentarja ali z urejanjem lastnosti sami v programski opremi za modeliranje. Za še večjo enostavnost lahko uporabite tudi vtičnik Dalux za Revit.

Popravi podatke z uporabo vtičnika Revit

Po iskanju manjkajočih metapodatkov z uporabo preverjanj lastnosti lahko zdaj uporabite Revit vtičnik za neposredno odpiranje Revita na ustreznem objektu, ki ga je treba spremeniti.

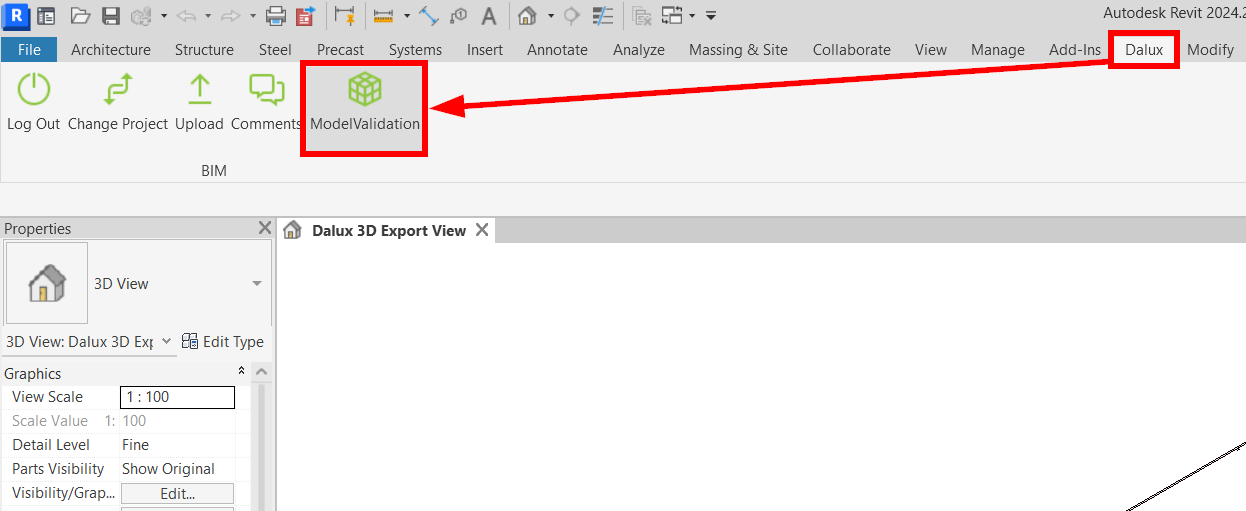

Najprej zaženite Revit in naložite model. Nato pojdite na zavihek 'Dalux' in odprite Dalux z uporabo gumba za validacijo modela:

Ko je Dalux odprt, izberite pravo stavbo in datoteko ter nato izberite namen metapodatkov, kot je opisano prej v članku.

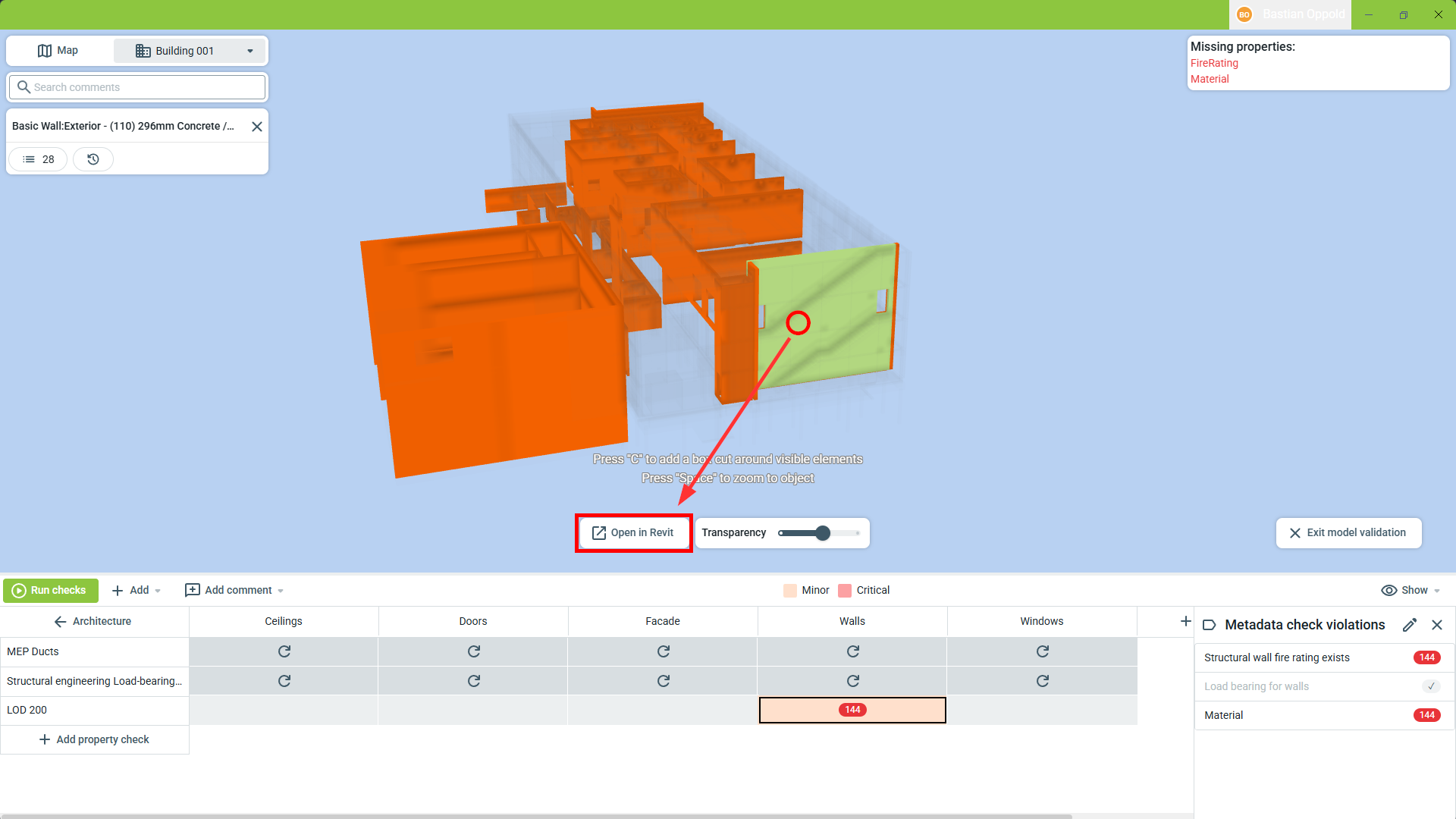

Sedaj izberite označeni element v Daluxu, ki ga želite spremeniti, in kliknite Odpri v Revit:

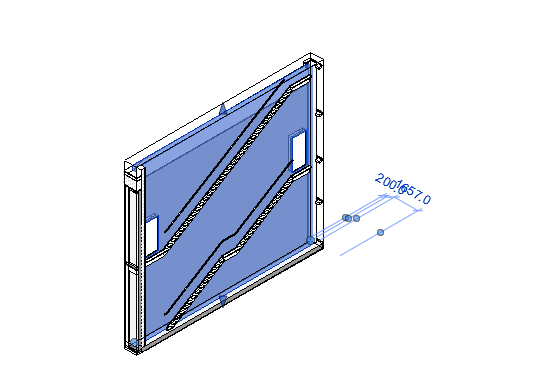

To bo izbralo objekt v Revitu (deluje v 2D in 3D) in ga lahko nato uredite:

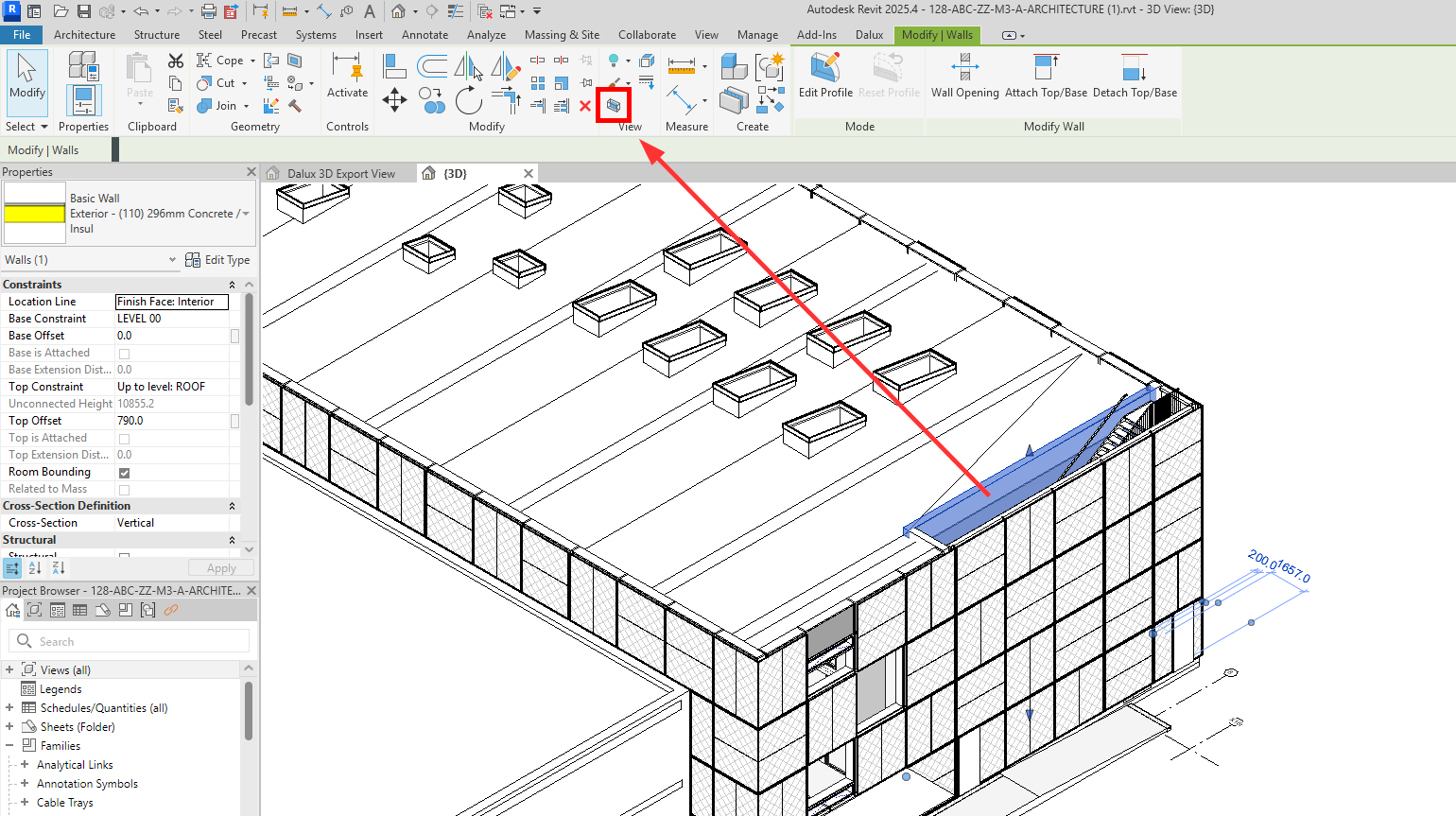

Za lažjo identifikacijo objekta lahko uporabite funkcijo Izbirno polje:

Ta postopek lahko ponovite za toliko elementov/objektov, kolikor želite spremeniti.
