Kako nastaviti stacionaže in cone

Ta članek opisuje, kako ustvariti cone na zemljevidu, območja in objekte v projektu InfraField.

Cone se uporabljajo za razdelitev projekta na manjše segmente s specifičnimi lastnostmi na katere lahko vežemo projektno dokumentacijo ali za namene filtriranja registracij v Fieldu. Priporočljivo je, da se cone ustvarijo že na začetku projekta, vendar pa ni nič narobe če se ustvarijo tudi kasneje saj se bodo že ustvarjene registracije samodejno posodobile.

Cone, ustvarjene v pogledu zemljevida, bodo samodejno prikazane nad vsemi plastmi zemljevida v projektu.

Da bi lahko dodali cono je treba najprej ustvariti območje ali objekt. Če ste v projekt naložili eno ali več datotek z informacijo o oseh, jih lahko uporabite za samodejno ustvarjanje con vzdolž osi.

Kako nastaviti cone

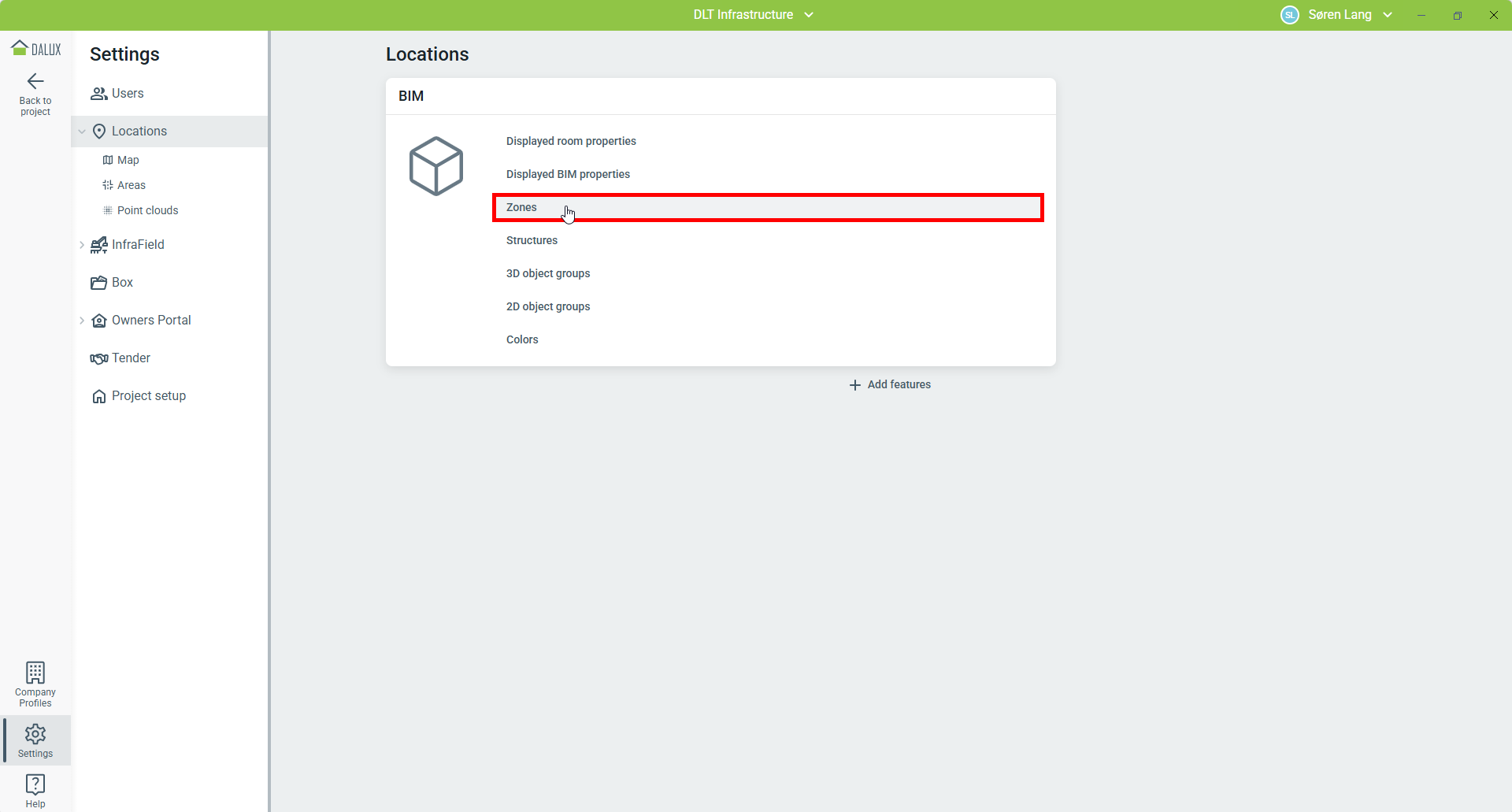

Za ustvarjanje con v projektu pojdite v Nastavitve Lokacije 'Cone'.

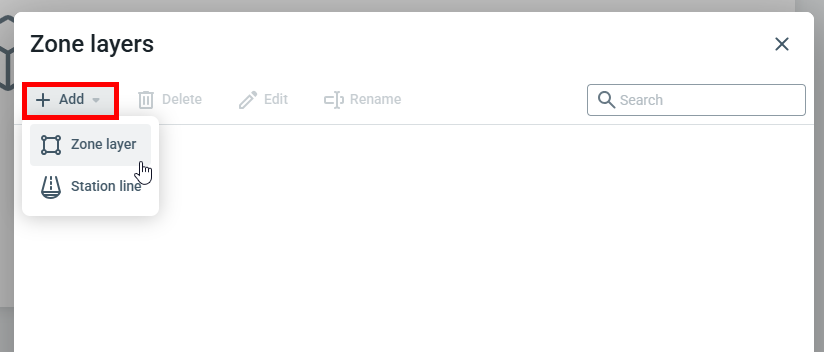

Ko kliknete Dodaj, obstajata dva načina za ustvarjanje plasti cone:

• Plast cone: Ta funkcija uporabniku omogoča ustvarjanje con z risanjem oblik na zemljevidu, območjih ali objektih. Cone so med seboj neodvisne.
• Stacionaže: To funkcija uporabniku omogoča ustvarjanje con, ki sledijo osi s fiksno širino.

Kako nastaviti plasti cone

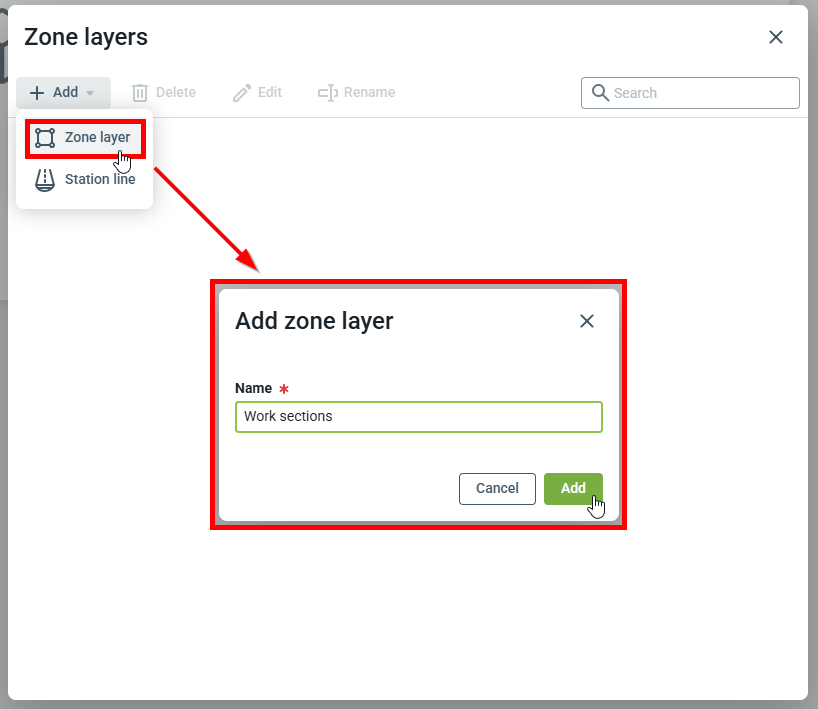

Za ustvarjanje nove plasti cone kliknite na Plast cone.

Vnesite ime za plast cone in kliknite 'Dodaj'. Plast cone je prikazana v pogledu seznama.

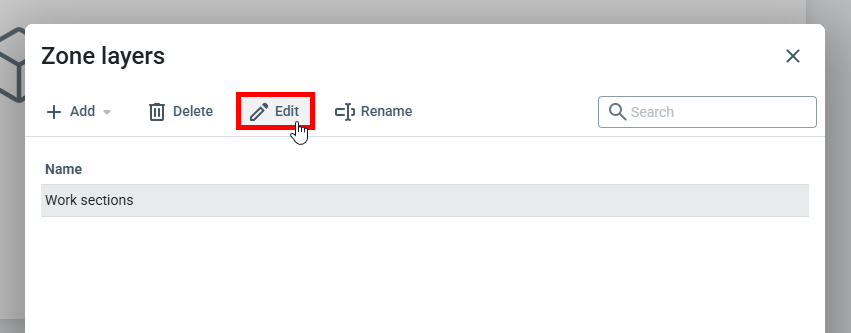

Dvokliknite na ime plasti cone ali ga izberite in kliknite Uredi.

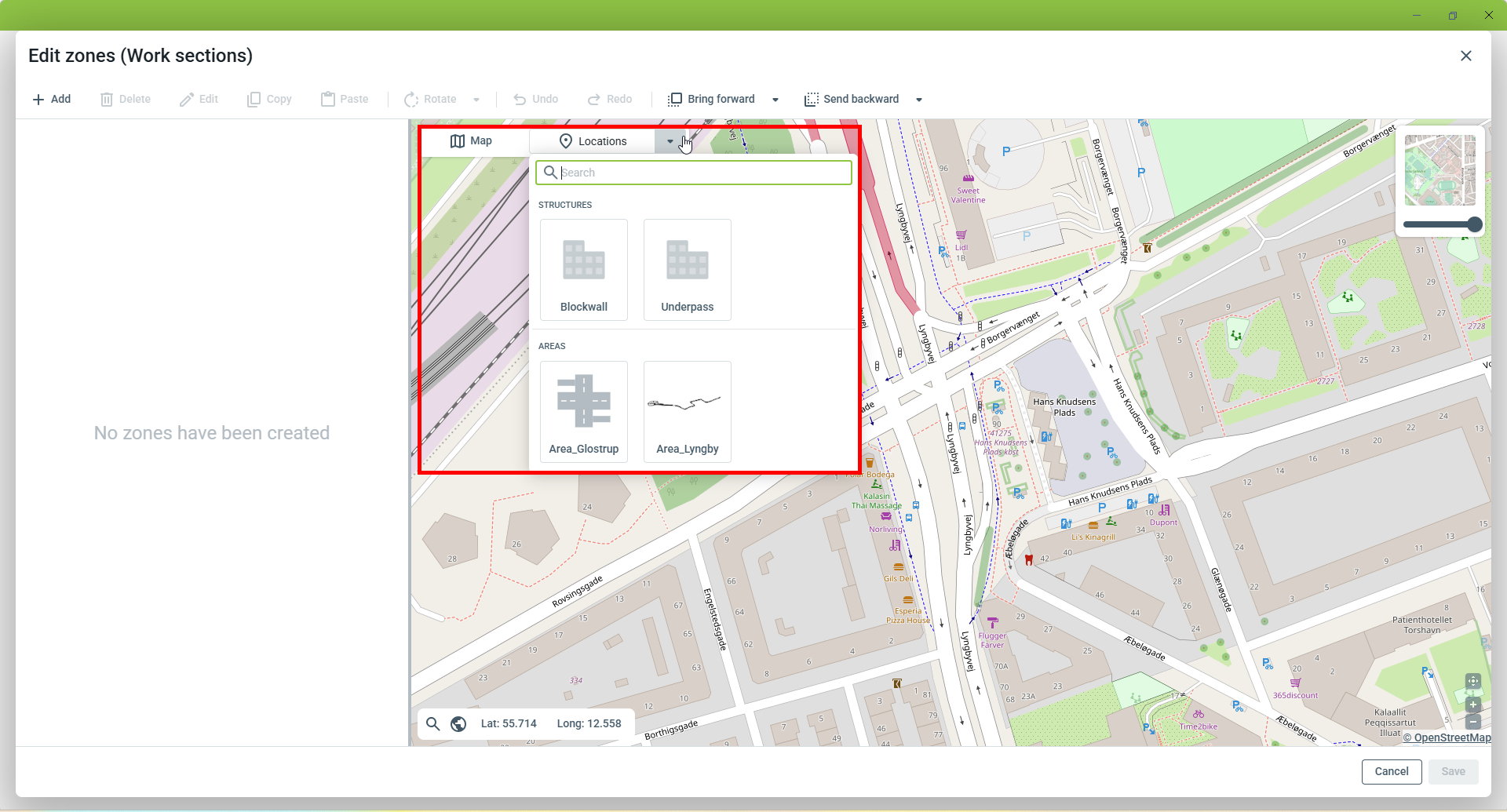

Morate izbrati, kam dodati cone. Izberite med 'Zemljevid', 'Območje' ali 'Objekt' iz Lokacije.

• Cone, dodane v območja, se prav tako lahko prikažejo na zemljevidu.
• Cone, ustvarjene na objektu, se lahko prikažejo samo znotraj tega objekta in NE na zemljevidu, območjih, ali drugem objektu.
• Cone dodane na zemljevid in območja imajo lahko isto ime in se štejejo za eno in isto cono.
• Cone, dodane v objekt, lahko imajo enako ime znotraj objekta in se bodo štele za isto cono na vseh nivojih. Ne more imeti istega imena kot cona z zemljevida/območja ali iz drugega objekta.

Kako nastaviti stacionaže

Za ustvarjanje con na podlagi stacionaž, morate imeti v projekt naloženo vsaj eno datoteko z osmi. Preberite ta članek, če želite izvedeti, kako dodati datoteke poravnave v projekte: Kako nastaviti poravnave

Za ustvarjanje novih con z uporabo stacionaž, pojdite na:

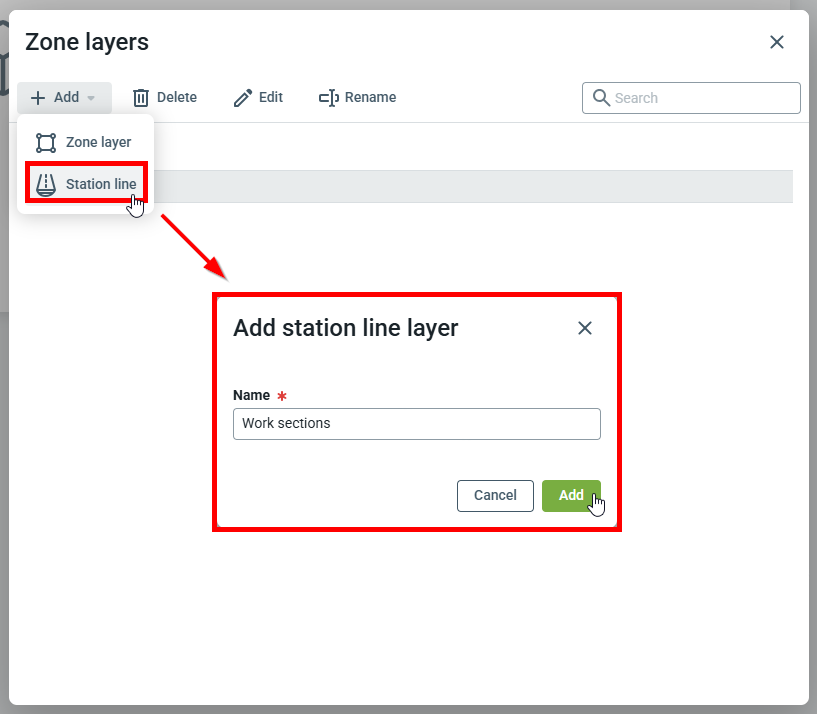

Nastavitve Lokacije Cone Dodaj Stacionaža.

Vpišite ime in kliknite 'Dodaj'.

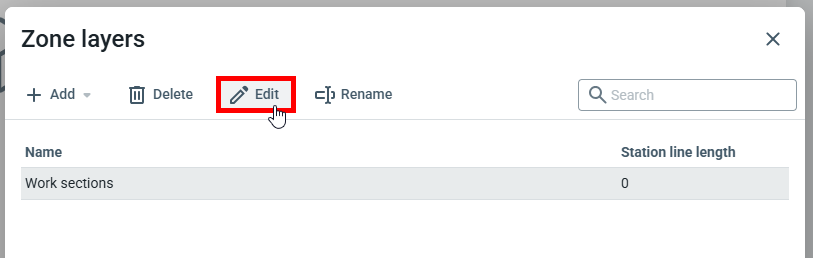

Dvokliknite ali izberite plast cone in kliknite Uredi, da jo odprete in začnete v njej ustvarjati cone.

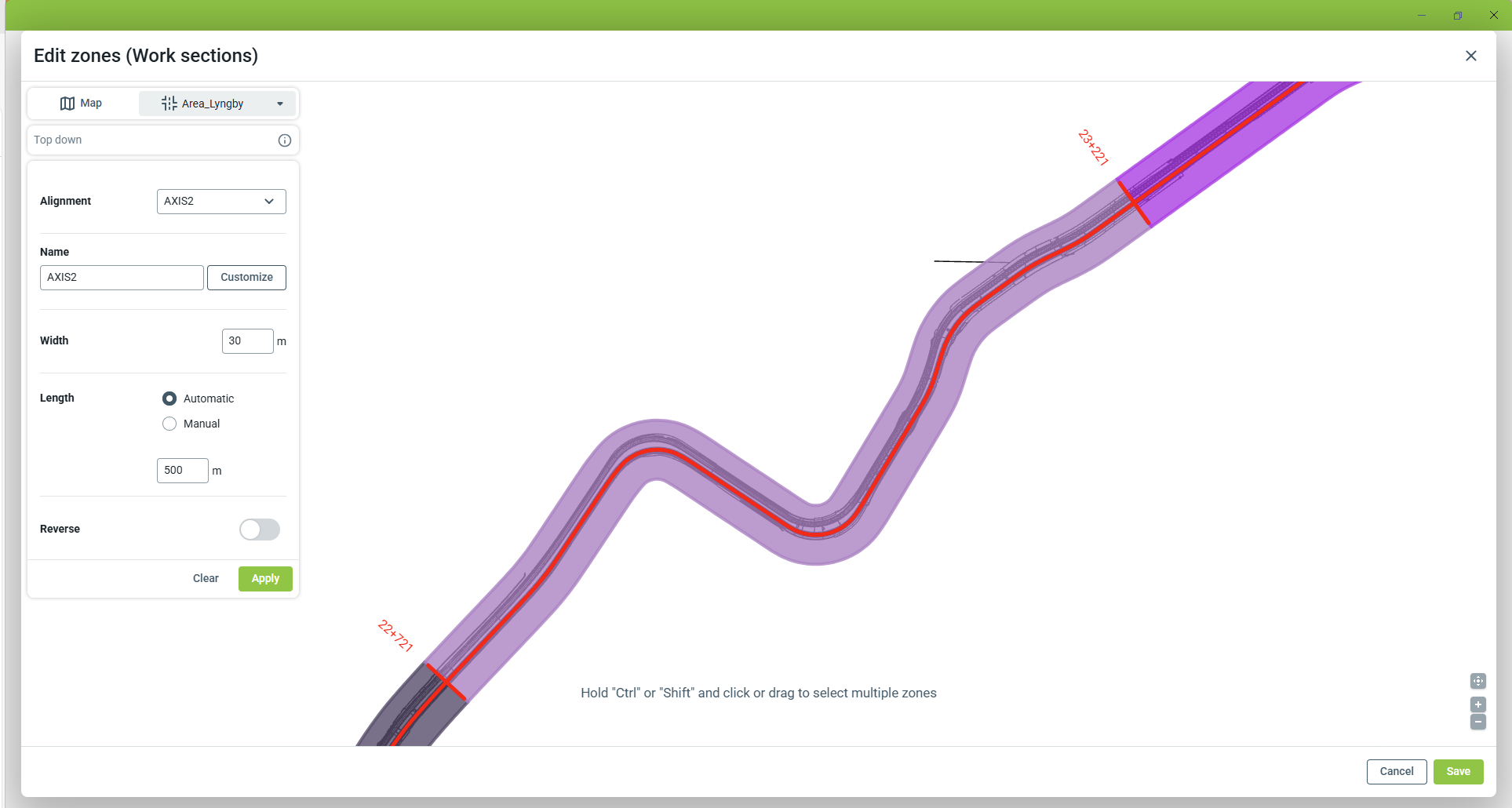

Izberite pogled zemljevida ali območje z načrtom.

• Osi: Izberite linijo iz datoteke z osmi.
• Ime: Izberite predpono za poimenovanje con. Cone bodo poimenovane s predpono ter začetkom in koncem stacionaže.
  • Prilagodi: Vnesite predpono + začetno vrednost in intervale
• Širina: Vnesite skupno širino za vse ustvarjene cone.
• Dolžina:
  • Samodejno: Uporabite to nastavitev za samodejno ustvarjanje con vzdolž osi z enako dolžino (vneseno spodaj v metrih).
  • Ročno: Uporabite to metodo za ročno ustvarjanje con na podlagi začetne stacionaže in ročno izbranih dolžin
• Obratno: Izberite, s katerega konca naj bodo cone ustvarjene.

Kliknite 'Uporabi', da si ogledate ustvarjene cone. Kliknite 'Shrani', da shranite spremembe.

Dodaj lastnosti cone

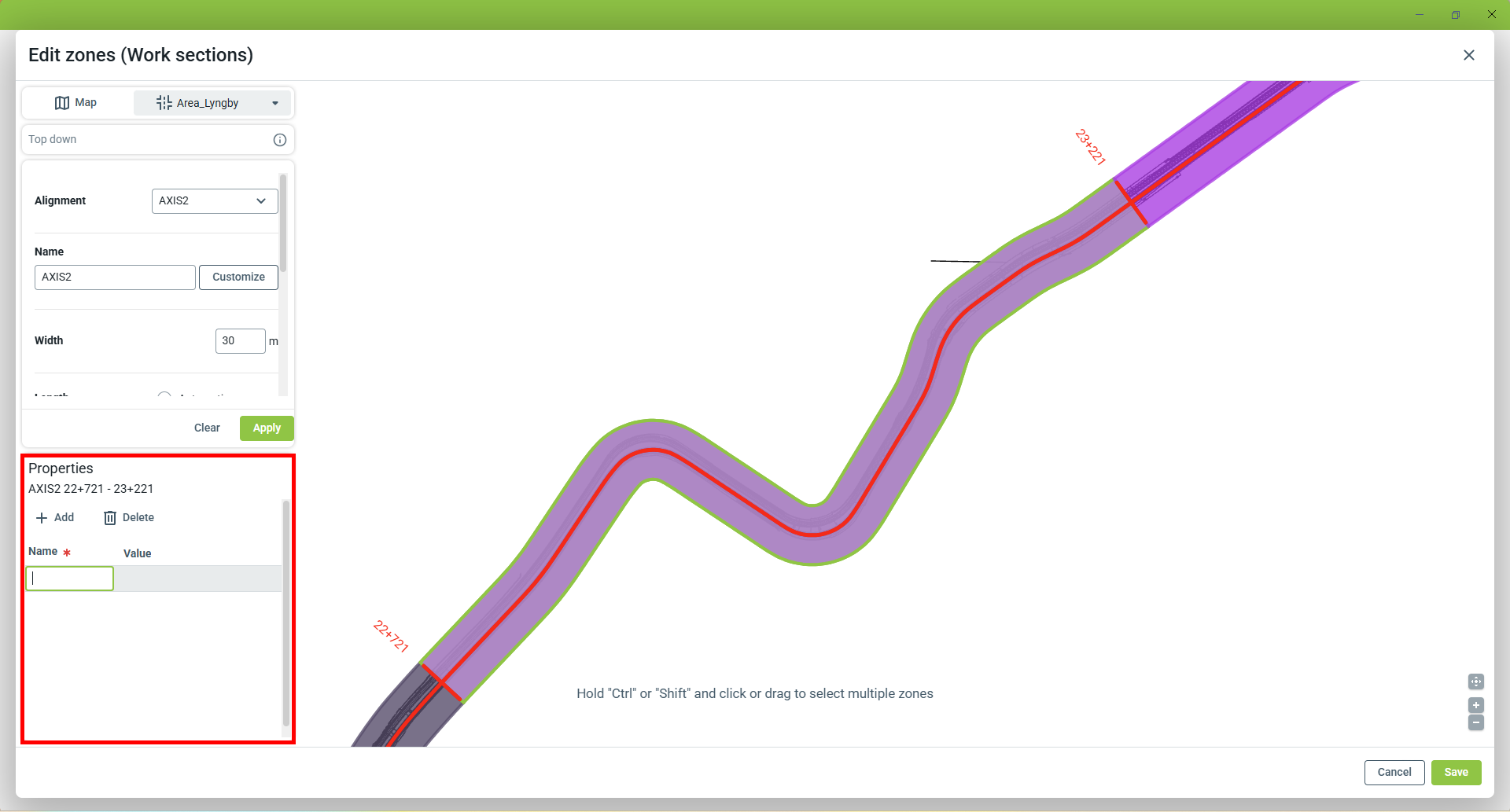

Cone imajo lahko posamezne lastnosti, do katerih lahko uporabniki dostopajo pri interakciji z njimi. Če želite dodati te lastnosti, kliknite na cono med urejanjem in v namenskem pogovornem oknu izpolnite 'Ime' in 'Vrednost':

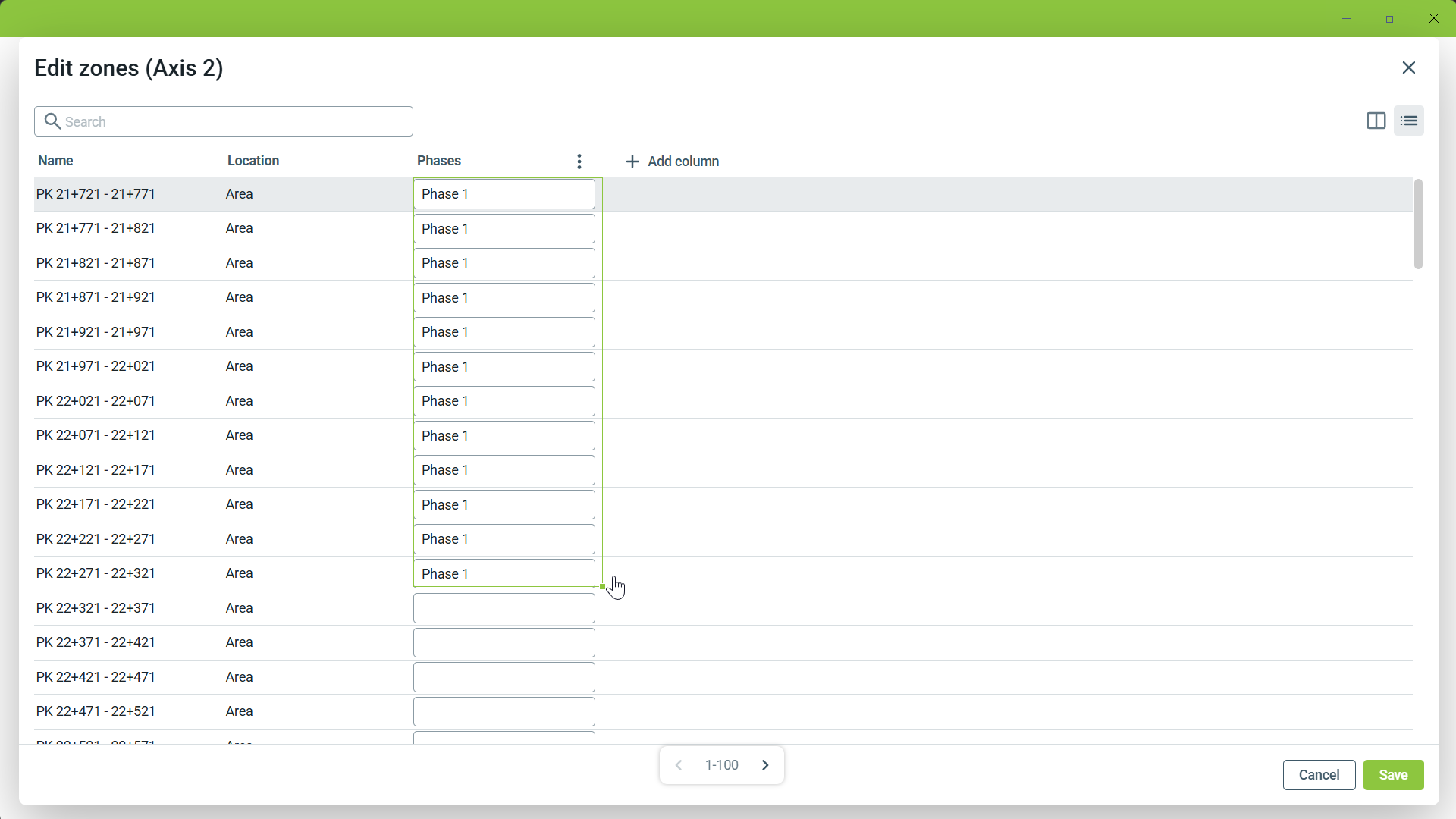

Če želite vrednosti dodati množično, preklopite na ogled seznama s klikom na . Dodajte nov stolpec za svoj atribut, izpolnite eno vrednost in povlecite zeleno polje navzdol za vse cone, ki jih želite izpolniti:

Upoštevajte, da bo ustvarjanje novih con prepisalo te informacije.
