Pregledovanje dokumentov in risb je v gradbeništvu pogost proces. Ta članek razloži, kako primerjati dve različici istega PDF dokumenta, načrta ali modela neposredno v Daluxu.
Primerjaj različici dokumenta PDF
Če imate več različic PDF dokumenta v Boxu, jih lahko primerjate neposredno v Daluxu, da bi opazili morebitne spremembe.
Odprite kateri koli dokument v Box, ki izpolnjuje te kriterije in kliknite na Primerjaj različice. Odprli se bosta trenutna in prejšnja različica tega dokumenta.
Različice, ki jih želite primerjati, lahko spremenite tako, da kliknete na izbirnik na vrhu dokumentov.
Pomikanje po dokumentu z več stranmi ali povečava dokumenta se zgodi hkrati za obe različici, tako da vedno primerjate pravilne informacije.
Če želite primerjati različne dele v različicah, preklopite zaklepanje na dnu, da ločite pogled različic. Nato se lahko neodvisno pomikate po različicah. Znova preklopite zaklepanje, da bi sinhronizirali različice.
Primerjaj različici načrta
Če projekt vključuje licenco Dalux Box Pro, je omogočeno neposredno primerjanje dveh različic istega načrta. Za ta namen odprite načrt z vsaj dvema naloženima različicama.

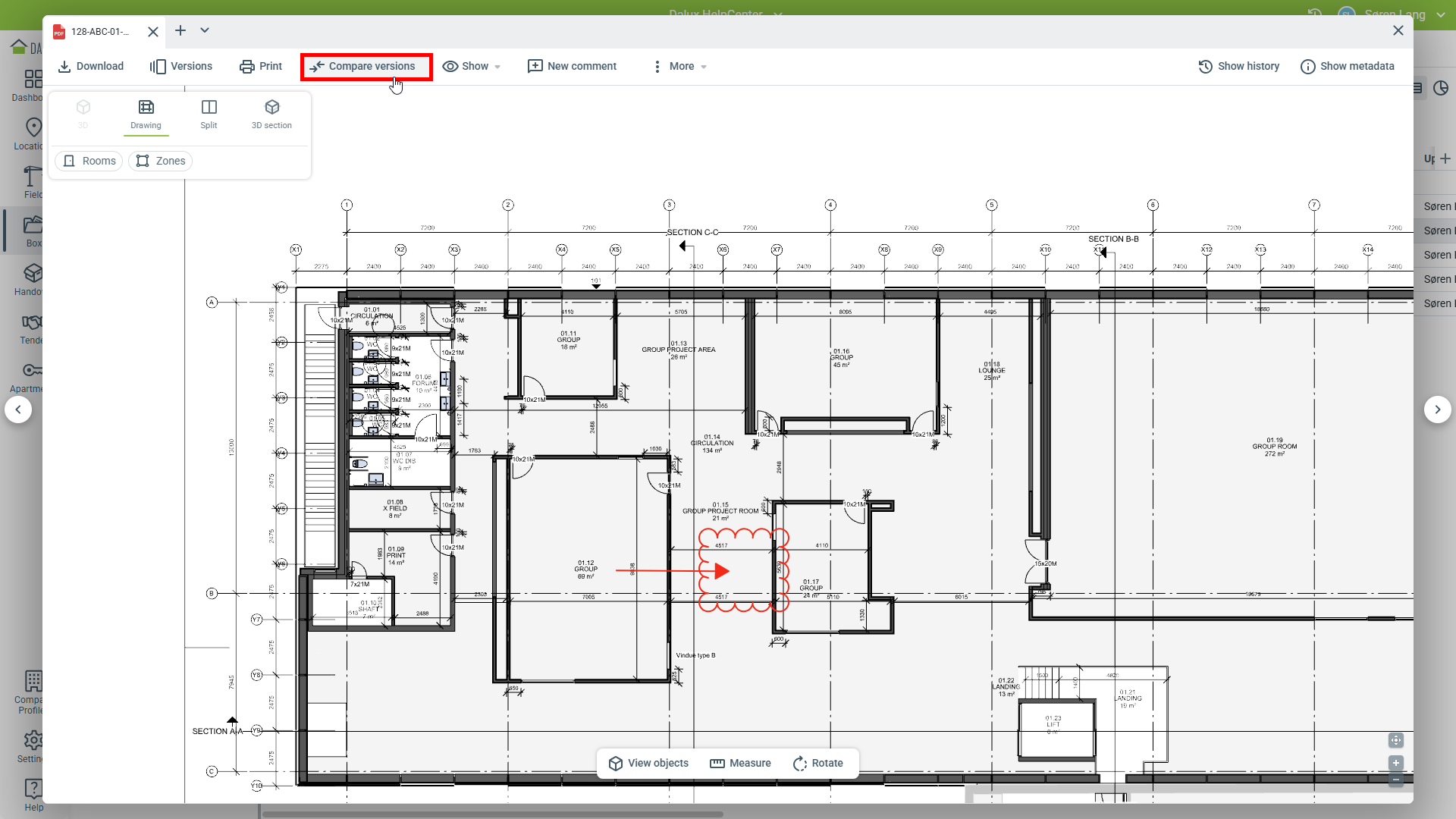

Nato kliknite Primerjaj različice.
Dalux bo privzeto odprl zadnji dve različici ter ju primerjal. Najnovejša različica je zelena, prejšnja pa oranžna.
Spremenite različico tako, da kliknete na spustni gumb poleg vsake različice.

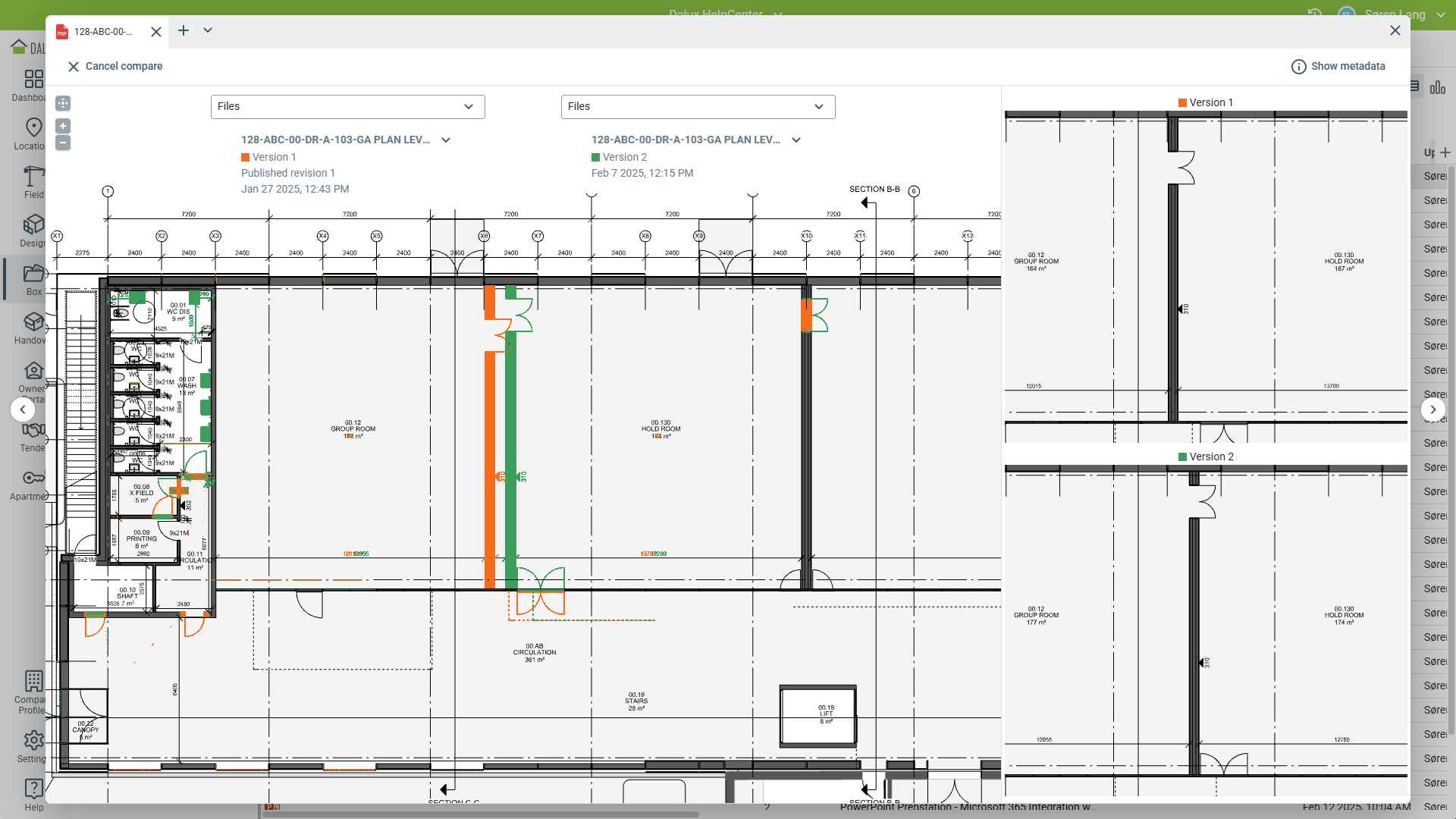

Spremembe med različicami so nato lahko vidne z dodanimi oranžnimi ali zelenimi linijami. Barve predstavljajo izbrane različice načrta. Če med različicami ni sprememb, se barva ne bo spremenila.
Poravnaj načrte
Če načrti niso poravnani, je to običajno zato, ker so bili ustvarjeni z različnimi nastavitvami PDF.
Poravnate jih lahko ročno, poravnava se ne shrani na načrtu in jo je treba ob naslednji primerjavi načrtov znova poravnati.

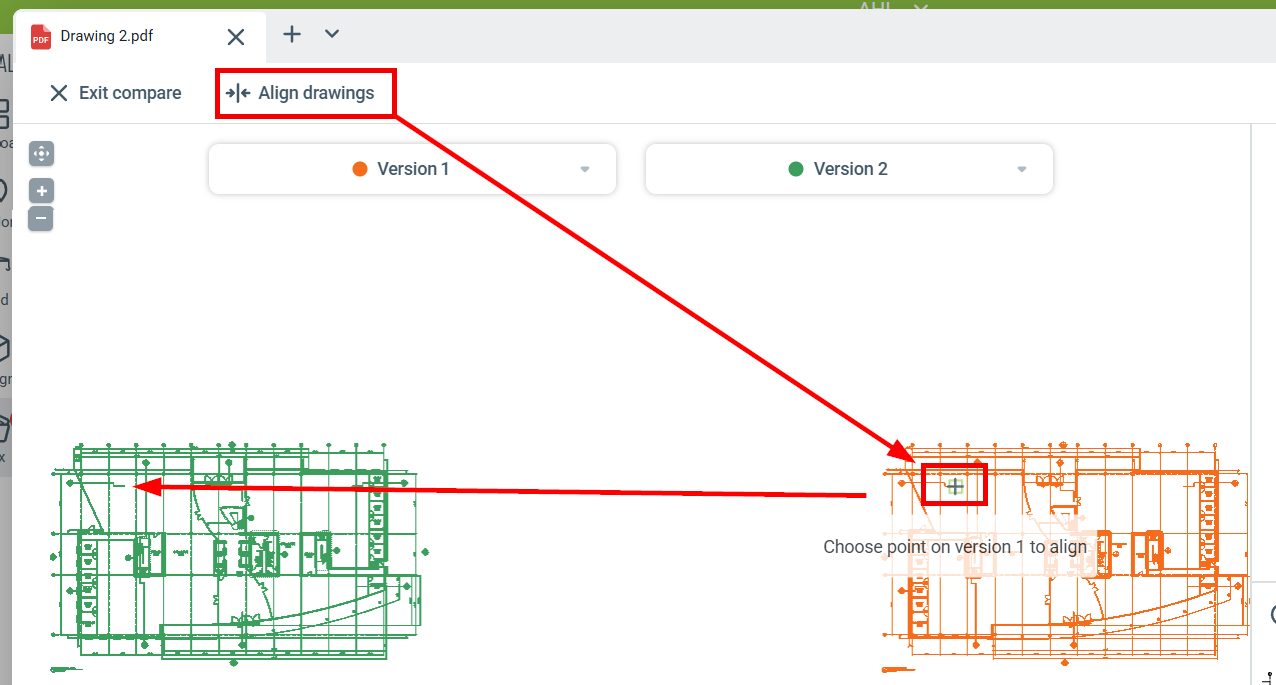

Kliknite na Poravnaj risbe
'Izberite točko na prejšnji različici'
'Izberite isto točko na novejši različici'
Primerjaj različice modelov v namizni aplikaciji Dalux
Tehnične informacije
Za primerjavo 3D modelov boste morali uporabiti Dalux namizno aplikacijo na računalniku. Primerjava modelov ni na voljo v spletni različici. Več lahko preberete o tem, kako prenesti aplikacijo tukaj: Prenos namizne aplikacije Dalux
Preberite več
Če želite izvedeti več o primerjavi modelov v Design, preberite ta članek: Kako uporabljati Design.
Stavbo lahko najdete bodisi v
Nastavitve
Lokacije
Stavbe ali poiščite datoteke stavbe v
Box.
Primerjava modelov je možna le, če obstajata vsaj dve različici.

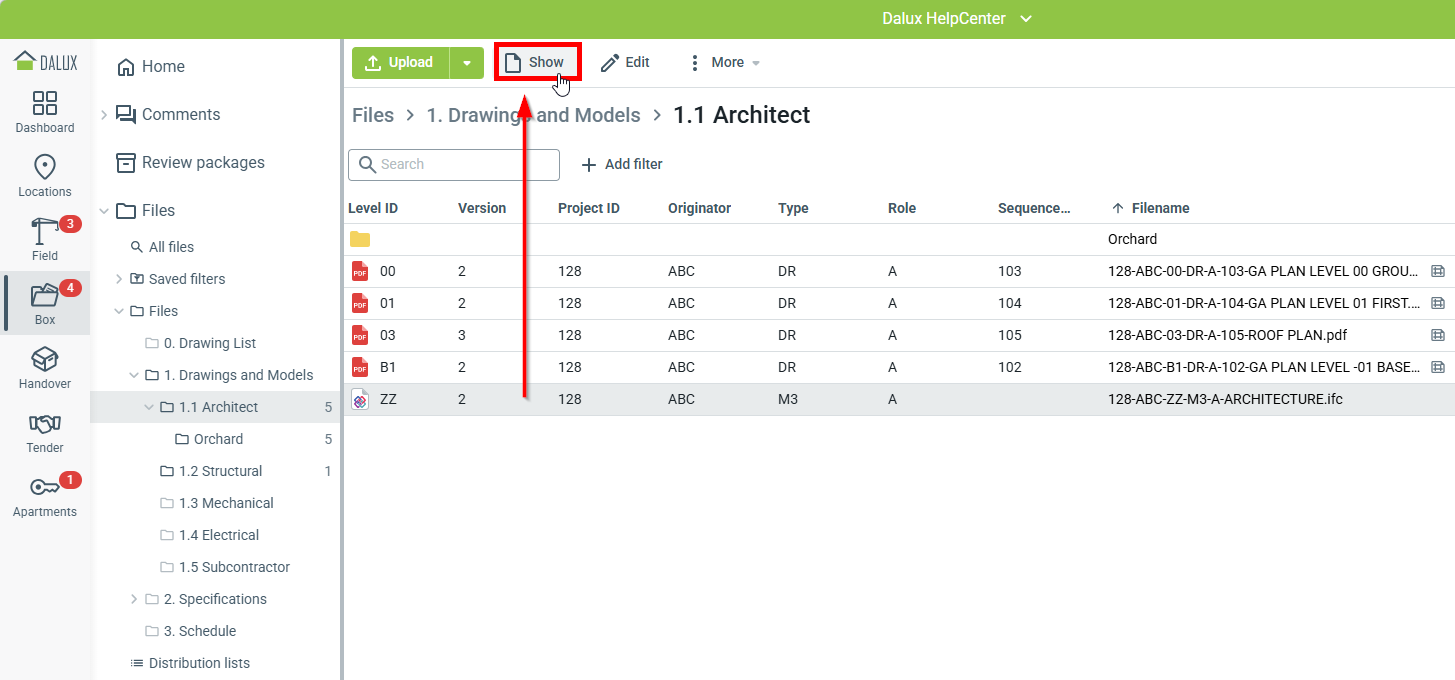

Izberite model, ki ga želite primerjati, in nato kliknite Prikaži.
To bo odprlo model, nato pa lahko kliknete Primerjaj različice.

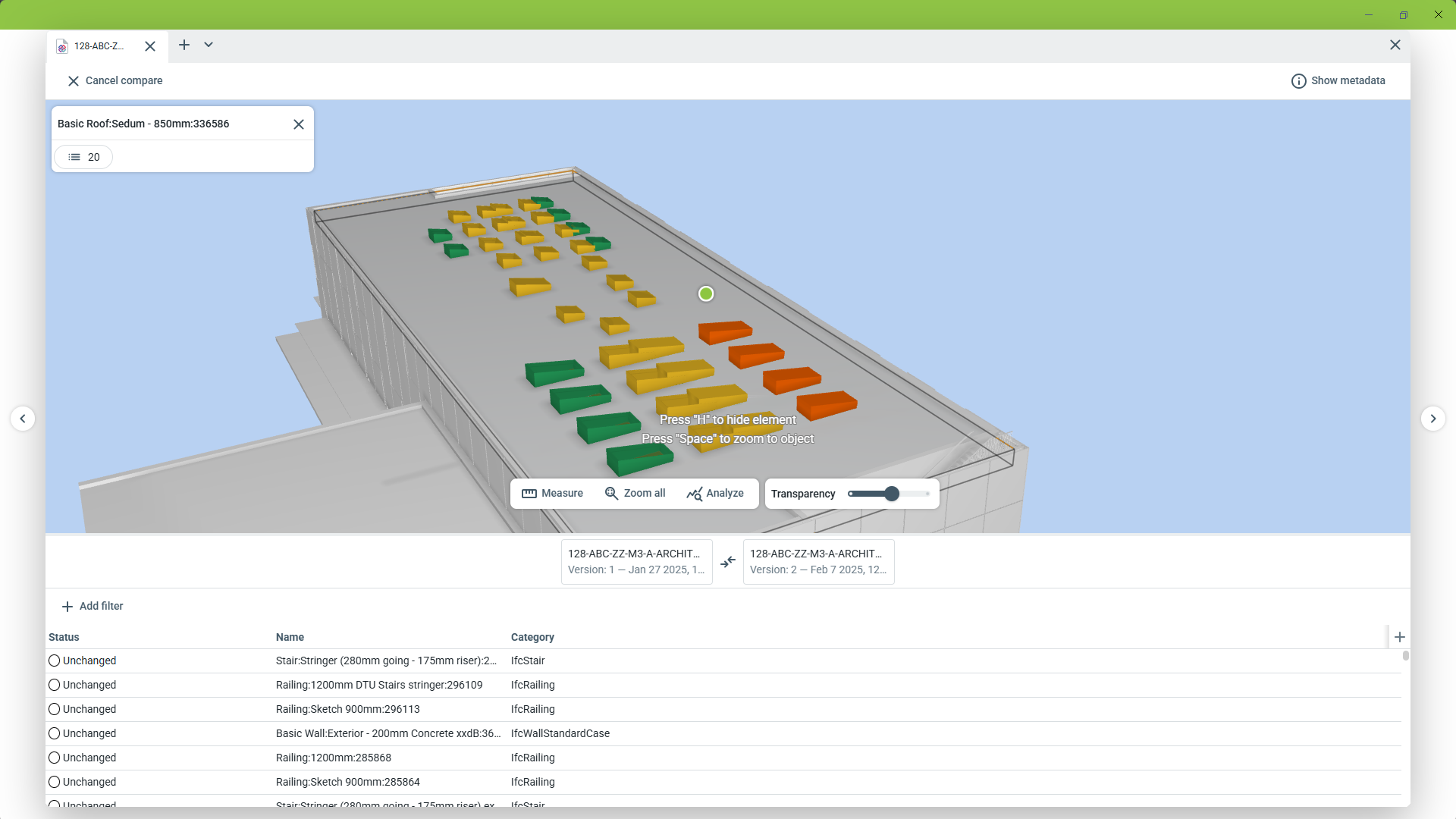

Zdaj lahko primerjate različne različice modelov. Na dnu okna lahko spremenite, katere različice želite primerjati.

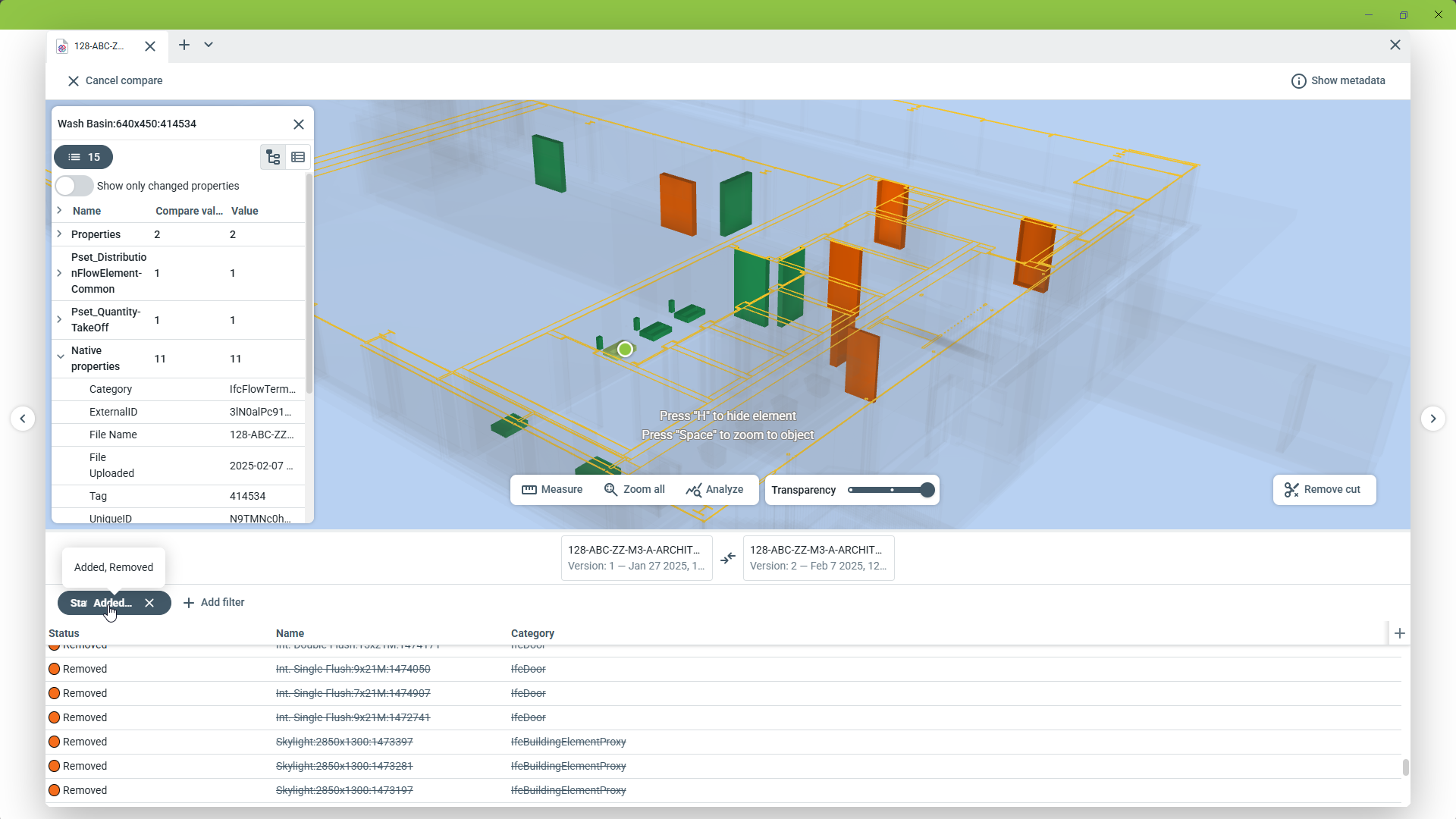

Na dnu lahko uporabite pogled seznama za ustvarjanje filtrov ali kliknete na elemente, da vidite, katere lastnosti so se spremenile.
