Artykuł omawia, jak wykonawca może wypełnić wymagane dane dla różnych komponentów/produktów używanych w projekcie budowlanym. Dostarczenie tych danych jest zazwyczaj częścią procesu Handover.
Handover służy do zbierania, sortowania i zarządzania informacjami o budynku i jego systemach na jednej platformie. Następnie można je eksportować do Dalux FM lub systemów zewnętrznych.
Jak korzystać z Handover do przekazania komponentów
Jaka jest różnica między komponentem a produktem w Handover?
Komponenty to najwyższa kategoria różnych elementów w budynku, czasami nazywana częścią budynku. Mogą to być elementy takie jak systemy okienne, ściany, alarmy dymowe, systemy elektryczne itp.
Dla każdego komponentu dodawany jest konkretny produkt.
Przykładem może być komponent "okno dachowe" i produkt będący nazwą produktu od konkretnego producenta okien dachowych użytych w projekcie.
- Produkty mogą być tworzone w ramach komponentu lub osobno
- Jeden produkt może być używany na różnych komponentach
- Tylko jeden produkt może być powiązany z określonym komponentem
Tworzenie i zarządzanie komponentami w Handover

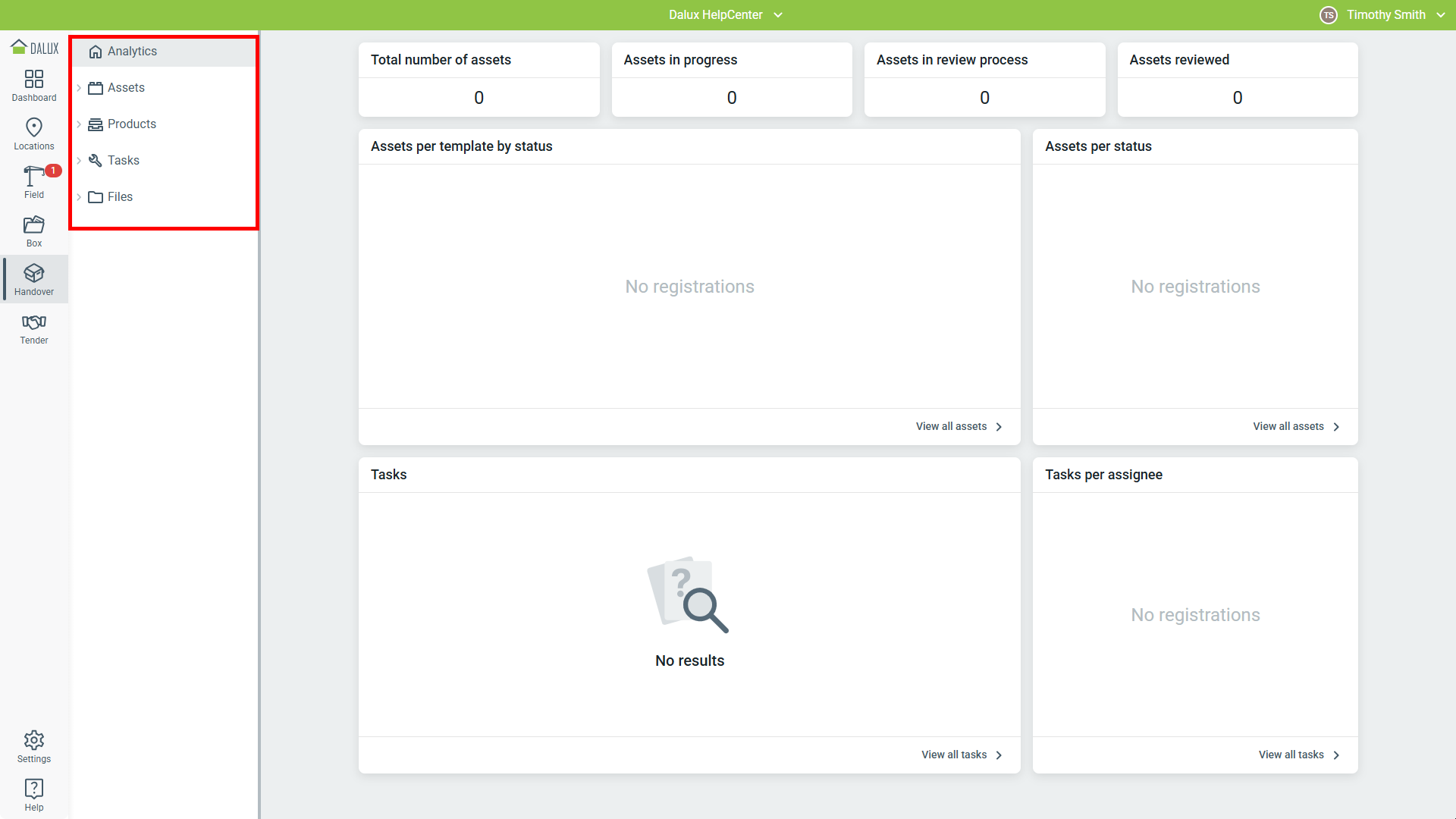

Zacznij od przejścia do modułu Handover. W module Handover można zobaczyć różne
-
Komponenty
-
Produkty
-
Zadania
-
Pliki

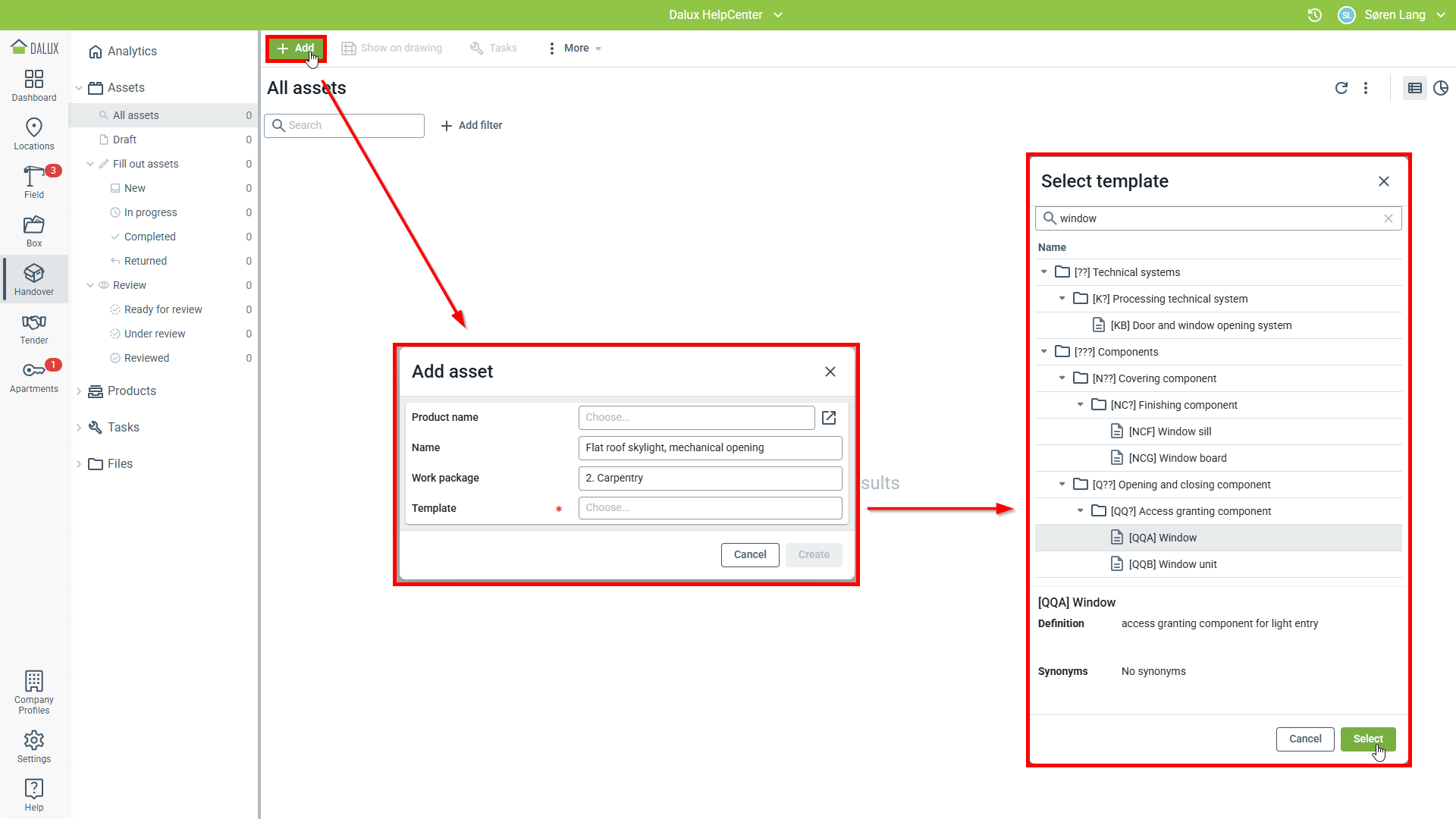

Aby utworzyć nowy komponent, przejdź do: Komponenty
Wszystkie komponenty
Dodaj.
Komponenty mogą być tworzone bez wybierania produktu, można to zrobić później.
Rozpocznij od nazwania komponentu, a następnie wybierz szablon. Administrator projektu lub Handover ustala dostępne szablony.
Jeśli szukasz czegoś konkretnego, możesz przeszukać szablony, aby szybko znaleźć to, czego potrzebujesz.
Zakończ, klikając 'Utwórz'.

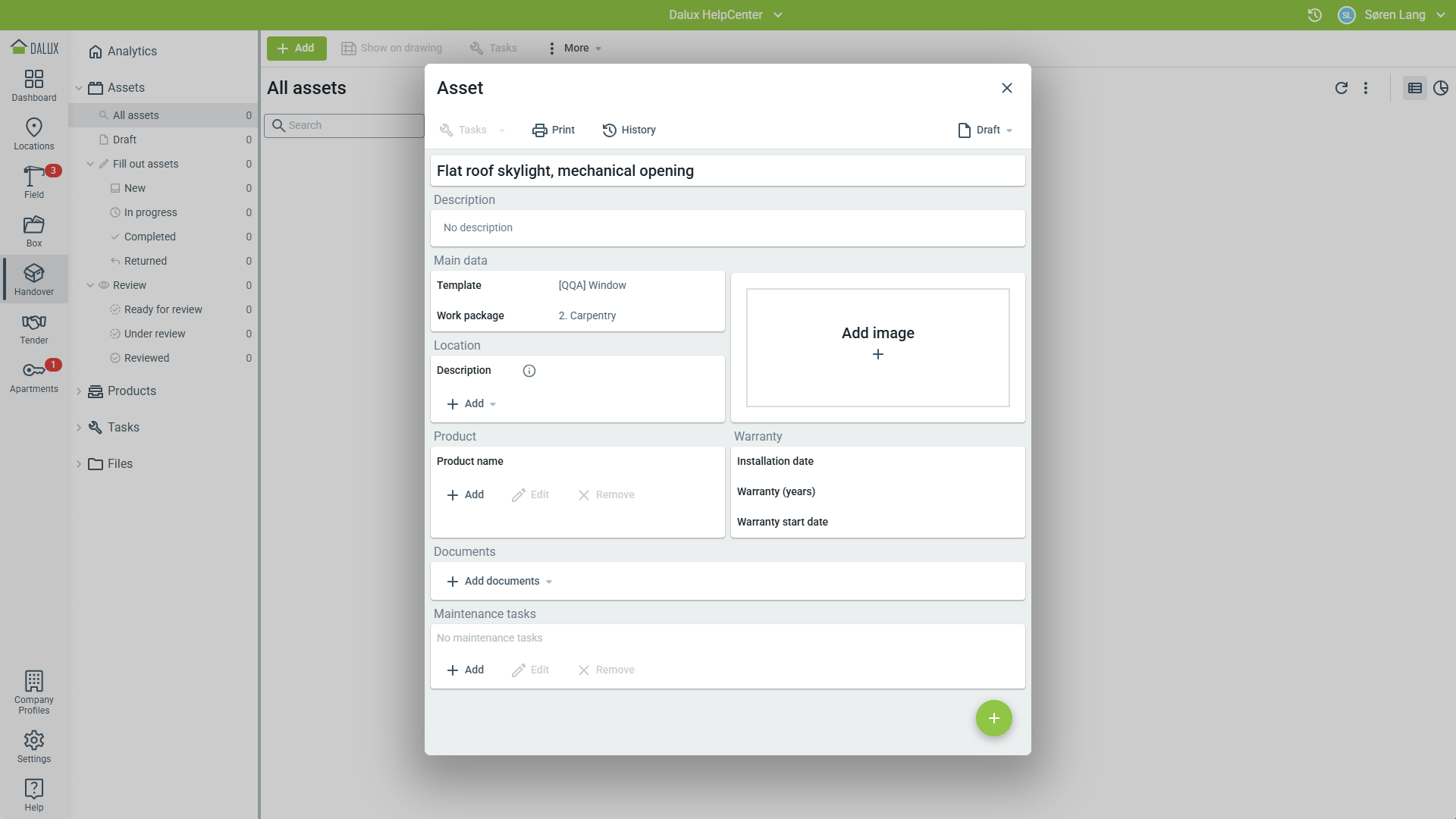

Po kliknięciu 'Utwórz' pojawi się nowe okno. To jest nowo utworzony komponent, a różne dane można tutaj wprowadzić. Są one opisane szczegółowo poniżej.
Ustawienie lokalizacji komponentów
Kiedy komponent zostanie utworzony, można ustalić jego lokalizację w 2D lub 3D. Można również określić, czy komponent znajduje się w jednej lokalizacji czy w wielu lokalizacjach.

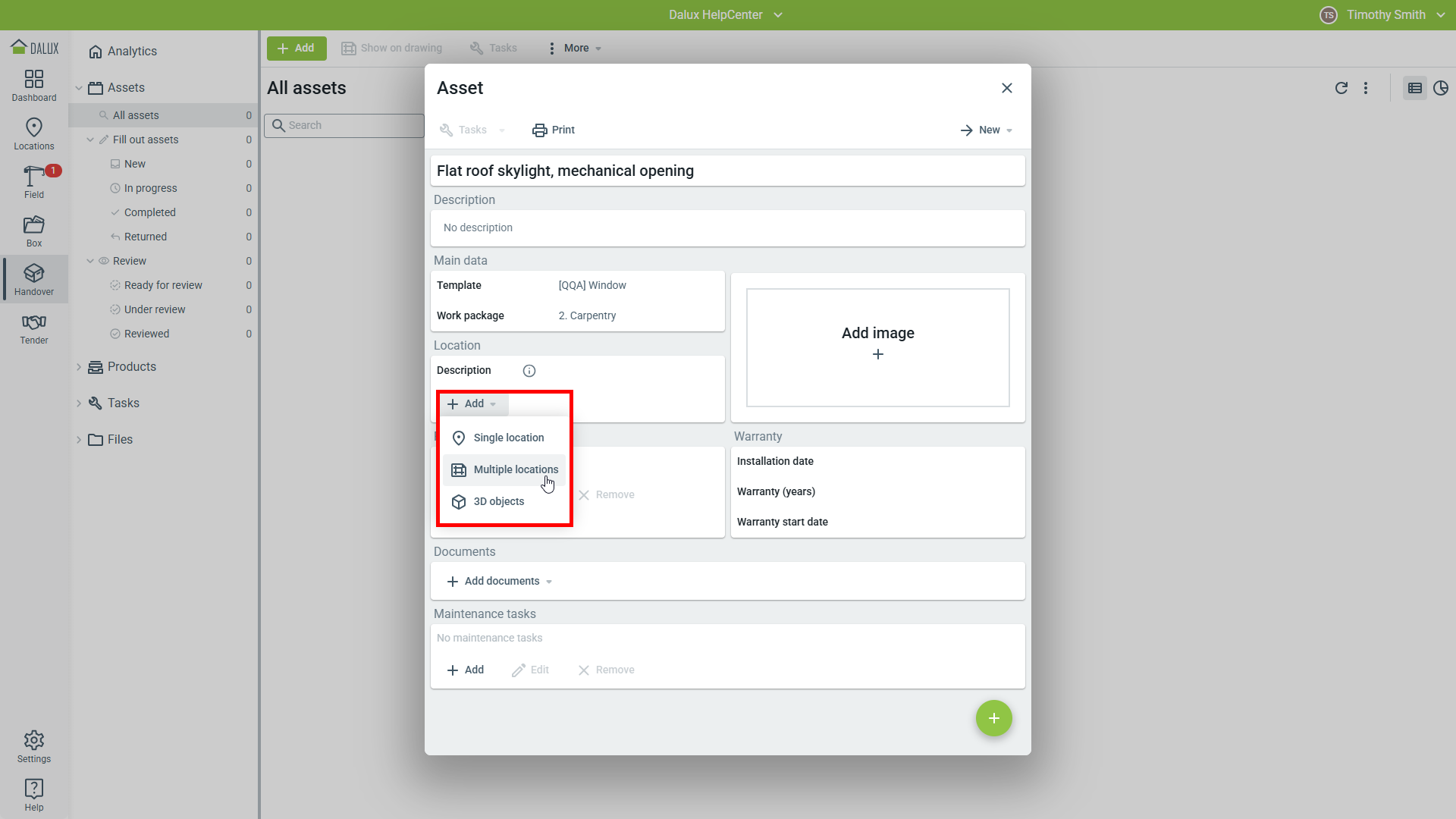

Kliknij na Dodaj pod Lokalizacją i wybierz opcję. W tym przypadku komponent ma wiele lokalizacji.

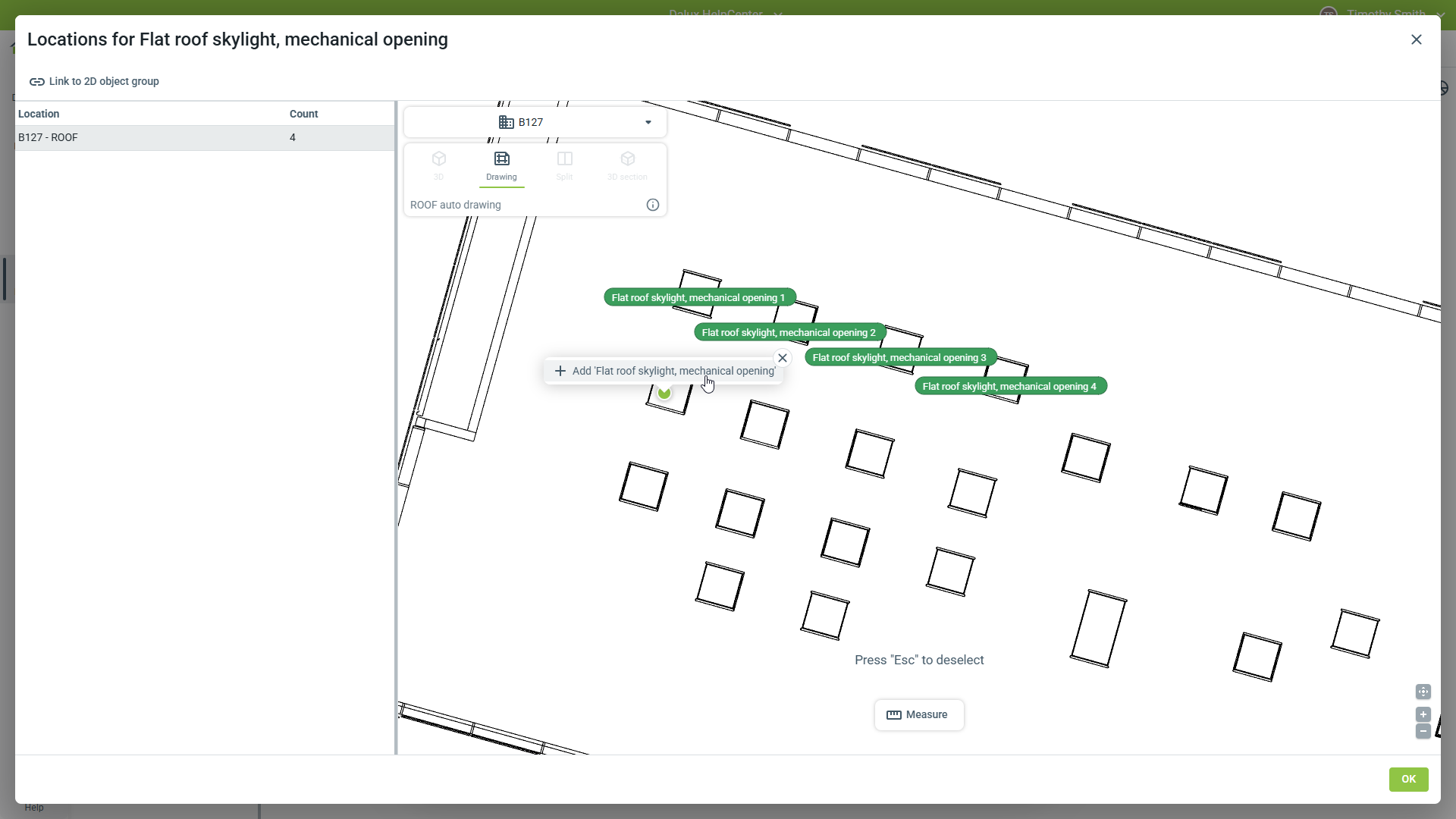

Otwiera się nowe okno. Stąd wybierz odpowiednią lokalizację. W tym przypadku wybrany jest rzut poziomu dachu. Można teraz kliknąć kilka miejsc na rysunku, aby zaznaczyć lokalizację komponentu.

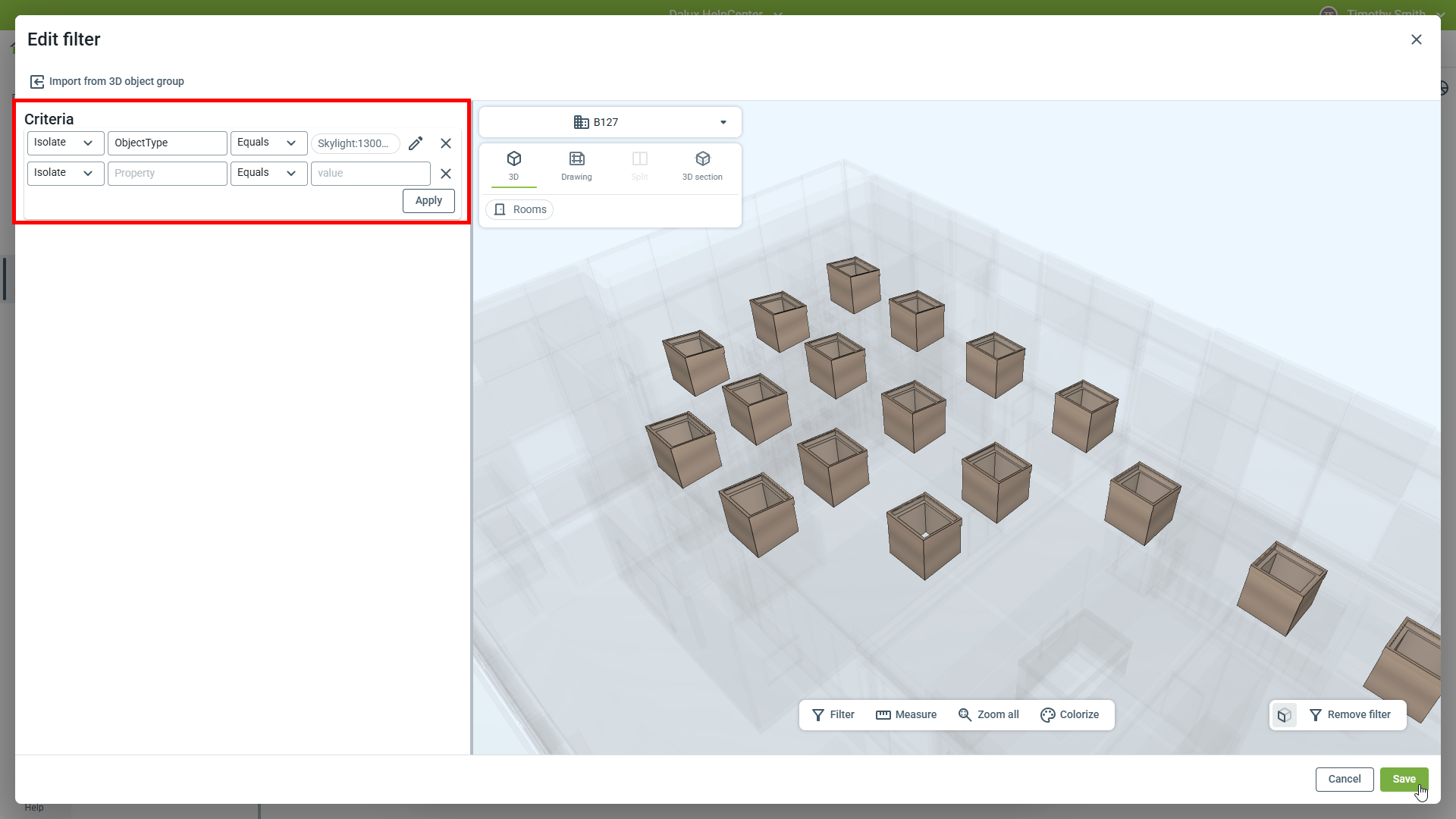

Alternatywnie, komponenty można łączyć z obiektami 3D, tworząc filtry w 3D. Stworzono filtr do znalezienia wszystkich świetlików w modelu 3D.
Lokalizacja komponentu jest powiązana z obiektami 3D z filtra po kliknięciu 'Zapisz'.
Tworzenie produktu dla komponentów
Jeśli produkty zostały już utworzone, można je dodać do komponentu.

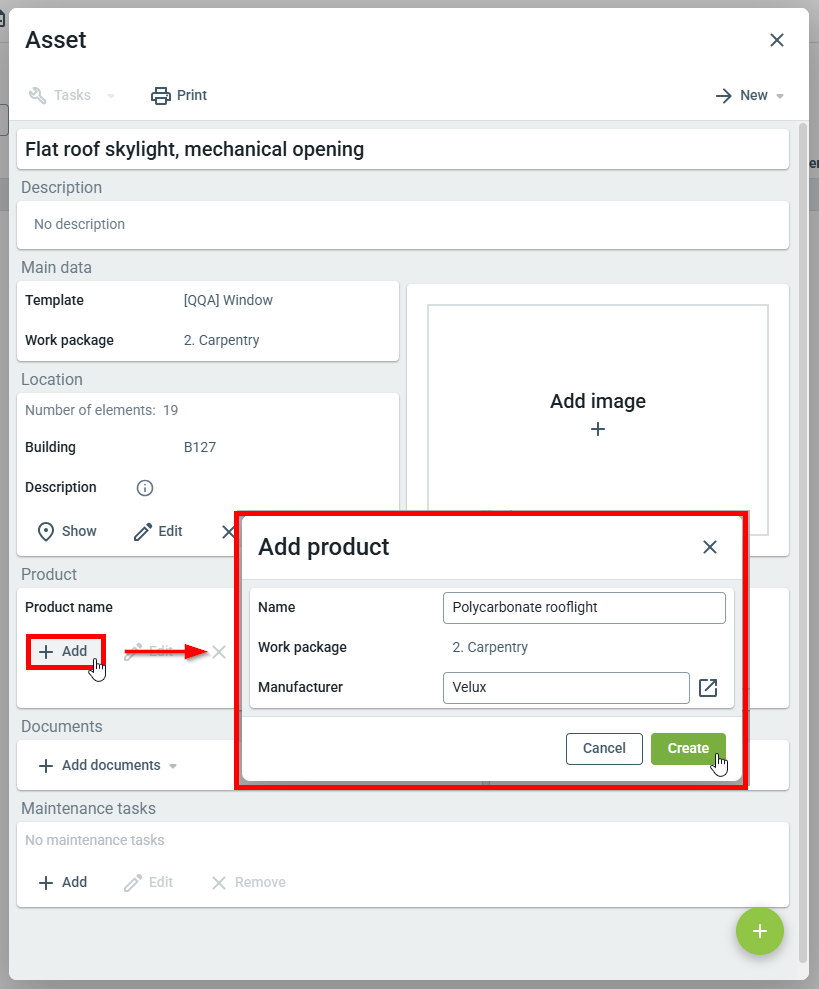

Nowe produkty można również utworzyć, klikając Dodaj pod 'Produkt'. Pojawi się nowe okno, w którym można wybrać nazwę i producenta produktu.
Jeśli nie utworzono żadnych producentów, kliknij ikonę obok „Producent”, aby dodać nową firmę.

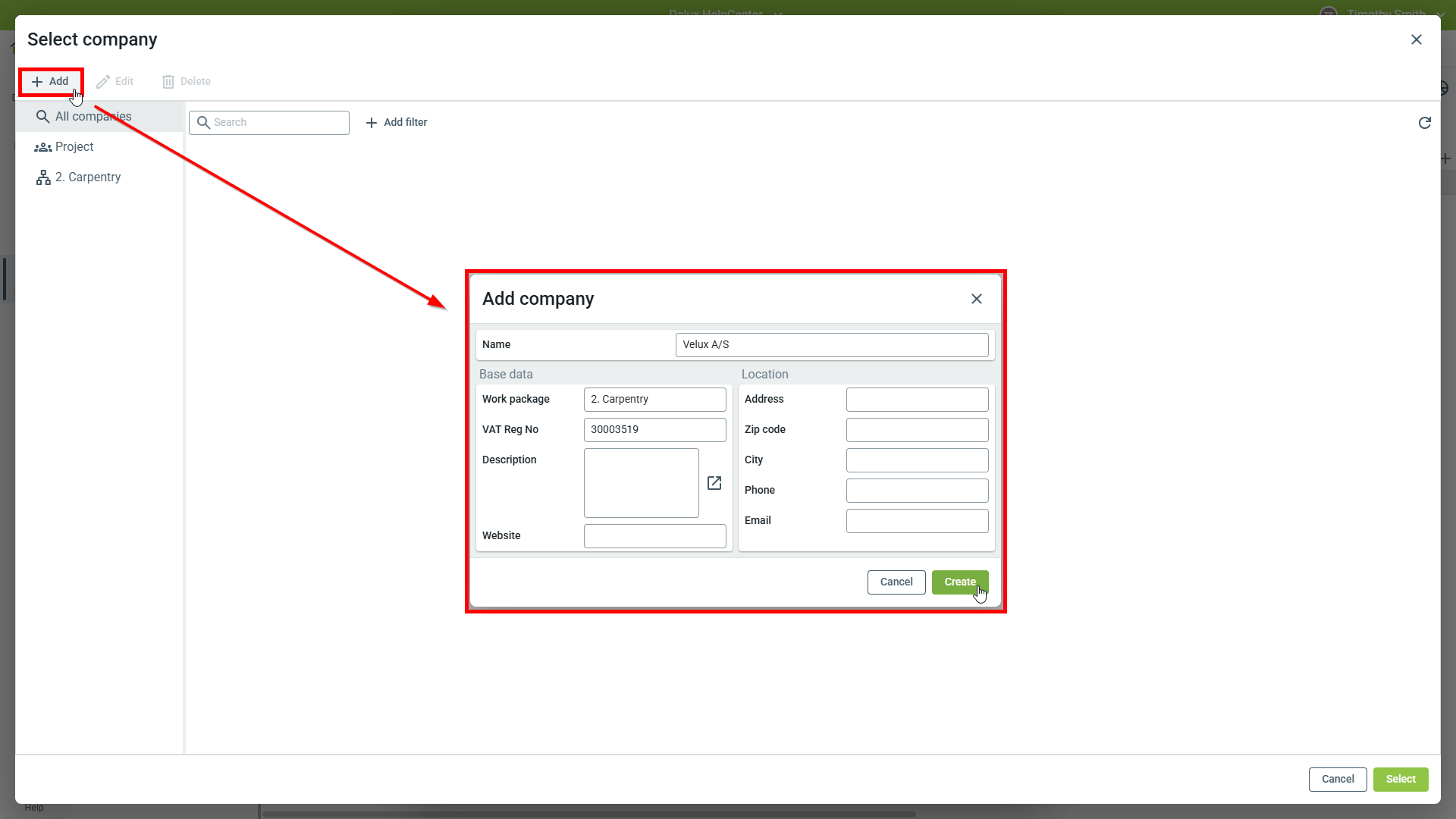

Kliknij na Dodaj i wypełnij dane firmy.
Po zakończeniu wybierz firmę i naciśnij 'Wybierz', aby dodać ją do produktu.
Okno 'Dodaj produkt' otworzy się ponownie. Naciśnij 'Utwórz', aby utworzyć produkt.

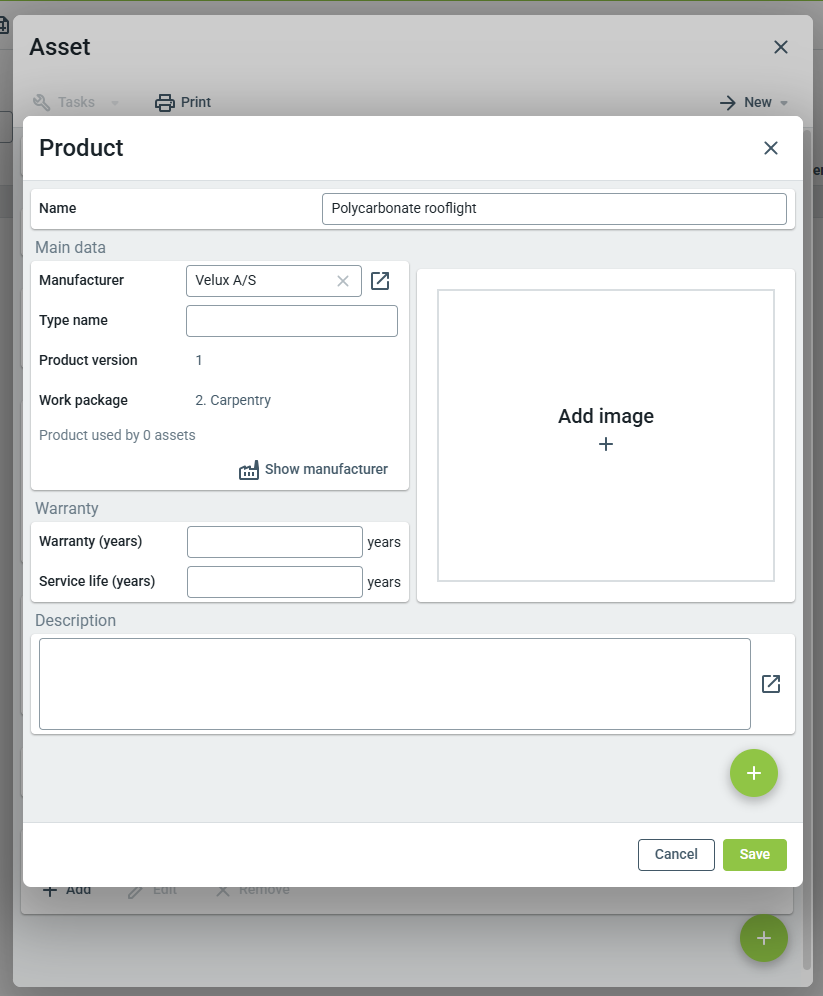

Po wykonaniu powyższych czynności okno produktu otworzy się i można wypełnić informacje.
Dokumenty takie jak instrukcje montażu, instrukcje konserwacji, gwarancje, przewodniki czyszczenia itp. mogą być dodawane.
Można również dodawać zadania konserwacyjne. Można ustawić interwał i rodzaj konserwacji, w tym czy jest ona ustawowa lub wymagana do gwarancji.

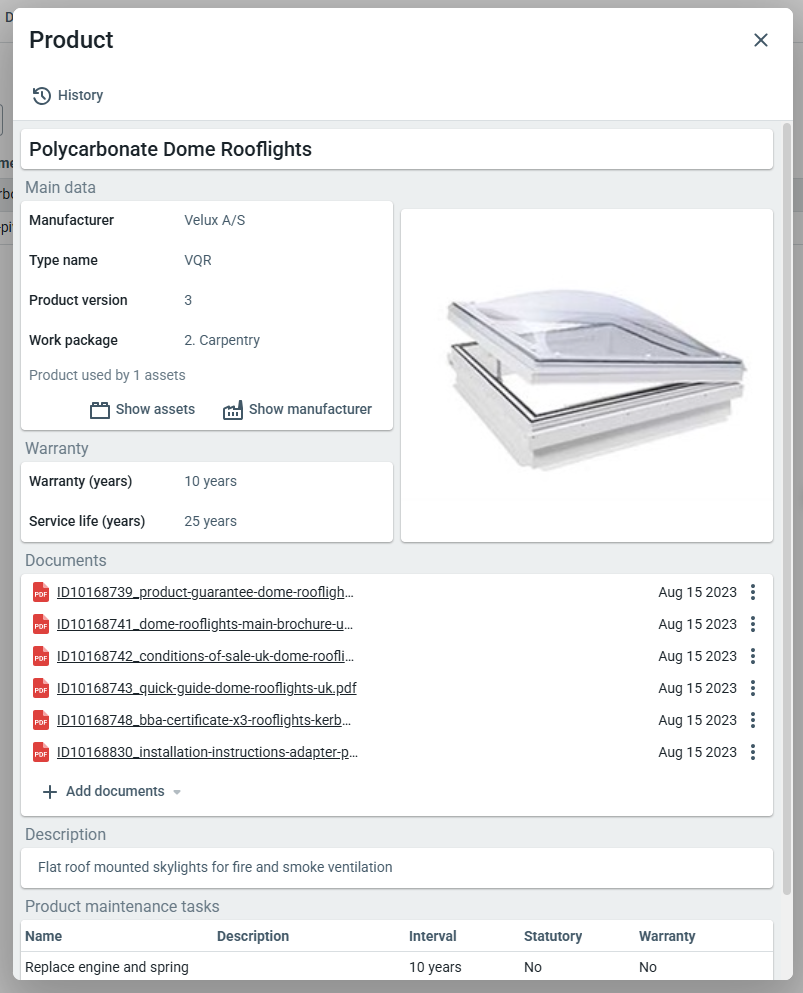

Wypełniony produkt może wyglądać następująco:
Po zakończeniu pracy z produktem kliknij 'Zapisz'. Jeśli to konieczne, produkt można edytować później.

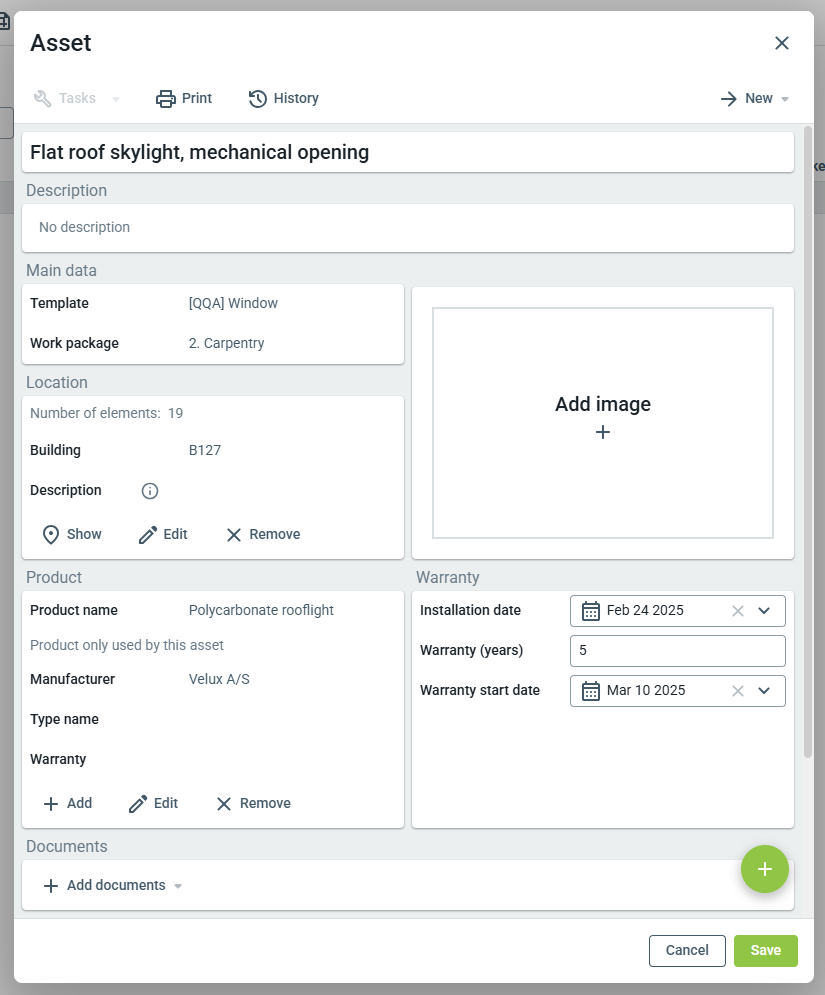

W oknie komponentu można wypełnić ostatnie dane.

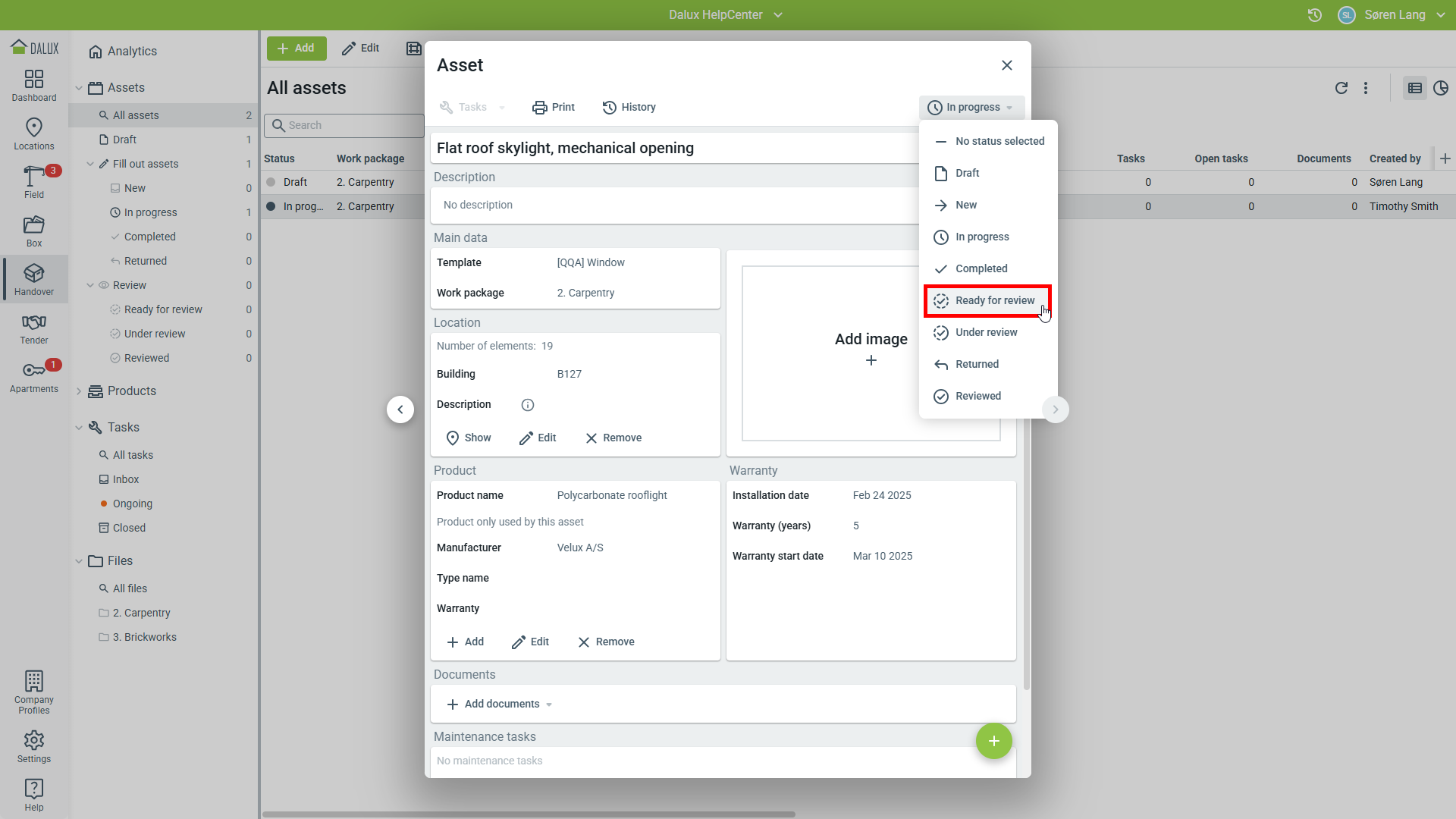

Jeśli projekt na to pozwala, status komponentu można zmienić w prawym górnym rogu. Wybranie statusu automatycznie zapisze komponent.
Tutaj wybrano Gotowe do przeglądu, a komponent zostanie wysłany do osoby odpowiedzialnej za przegląd.

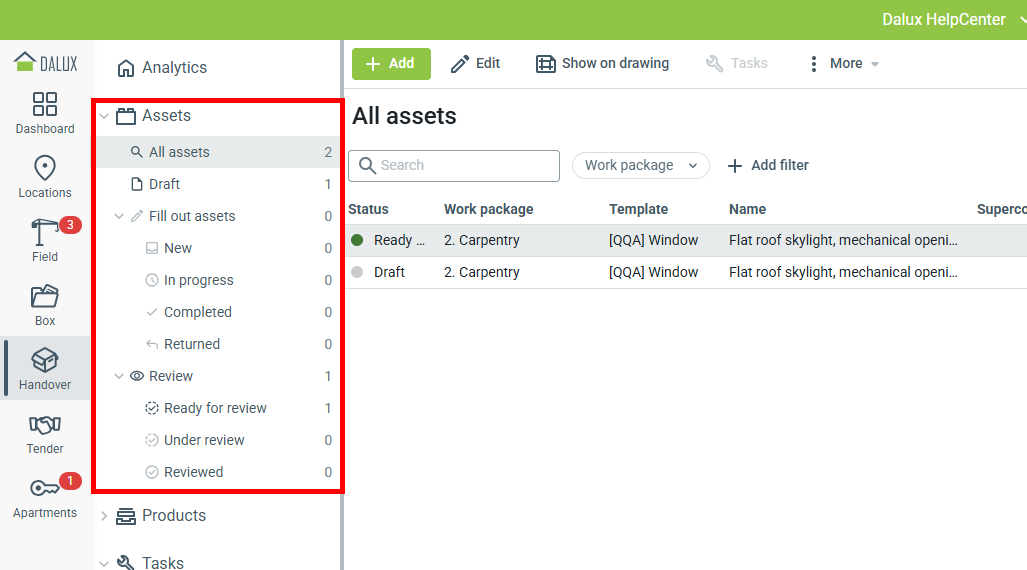

Utworzone komponenty i produkty znajdują się w module Handover, a status komponentów można zobaczyć.
Tworzenie produktów w Handover
Produkty mogą być również tworzone poza komponentem.

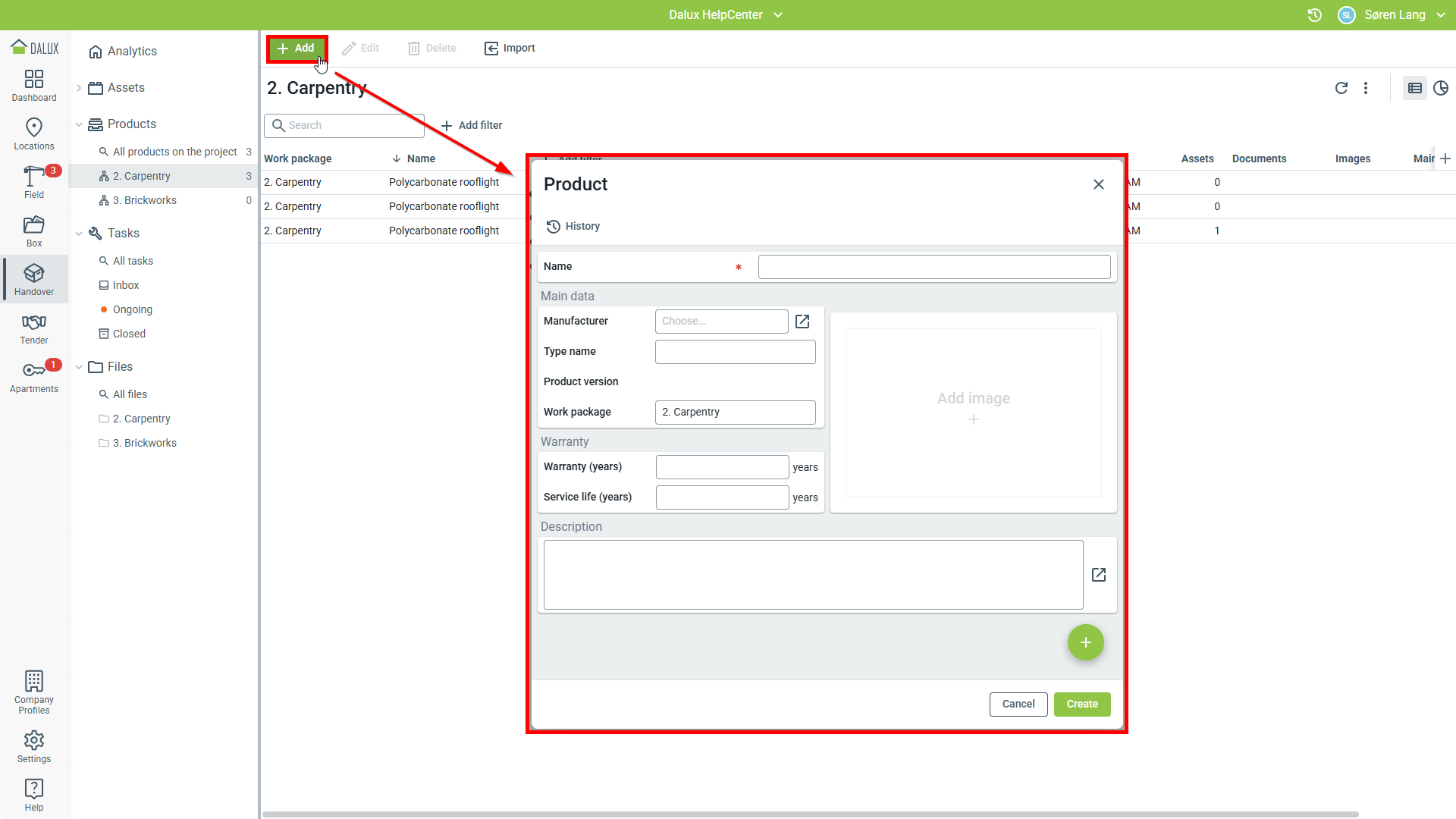

Aby utworzyć produkty, przejdź do: Handover
Produkty
Dodaj.
Zwróć uwagę, że niektóre informacje można dodać dopiero po zapisaniu produktu.
Wypełnij dane i kliknij 'Utwórz'.

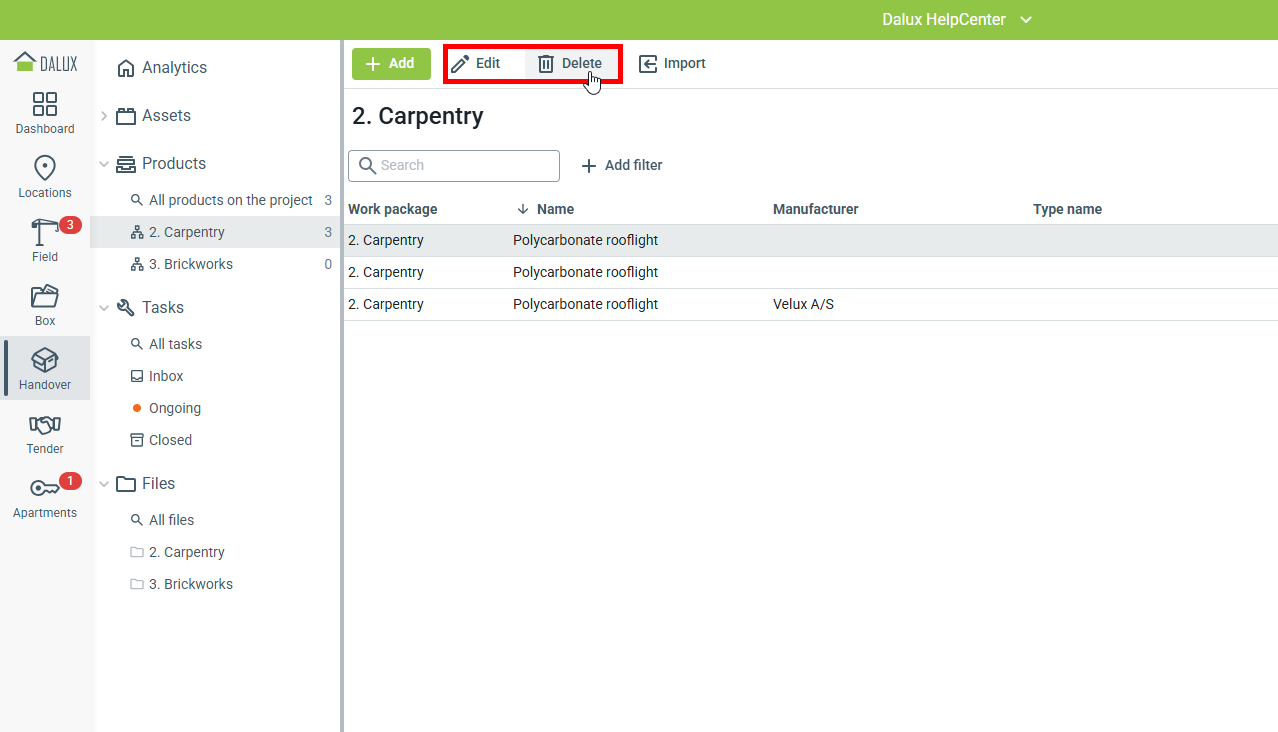

Aby edytować lub usunąć produkt, zaznacz go w widoku listy i kliknij na Edytuj lub
Usuń w górnym menu.
Odpowiedz na zadania wysłane przez menadżera przeglądania
Komponenty można przeglądać, a opinie można przekazywać za pomocą zadań.
Zadania w Handover działają tak samo jak zadania w Field, ale są zawarte w module Handover i zawsze powiązane z komponentem.

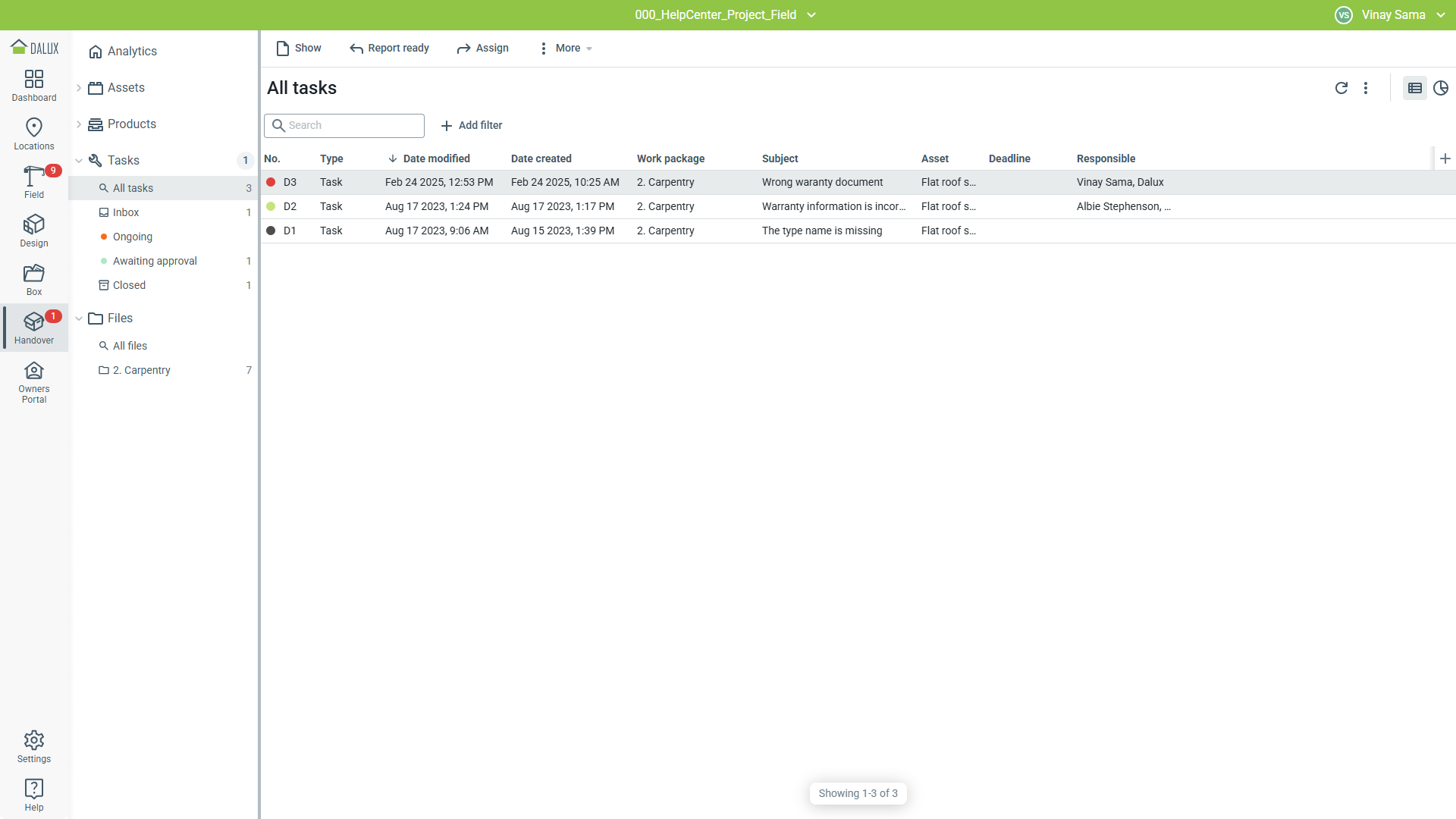

Zadania dotyczące Handover znajdziesz w Handover
Zadaniach.

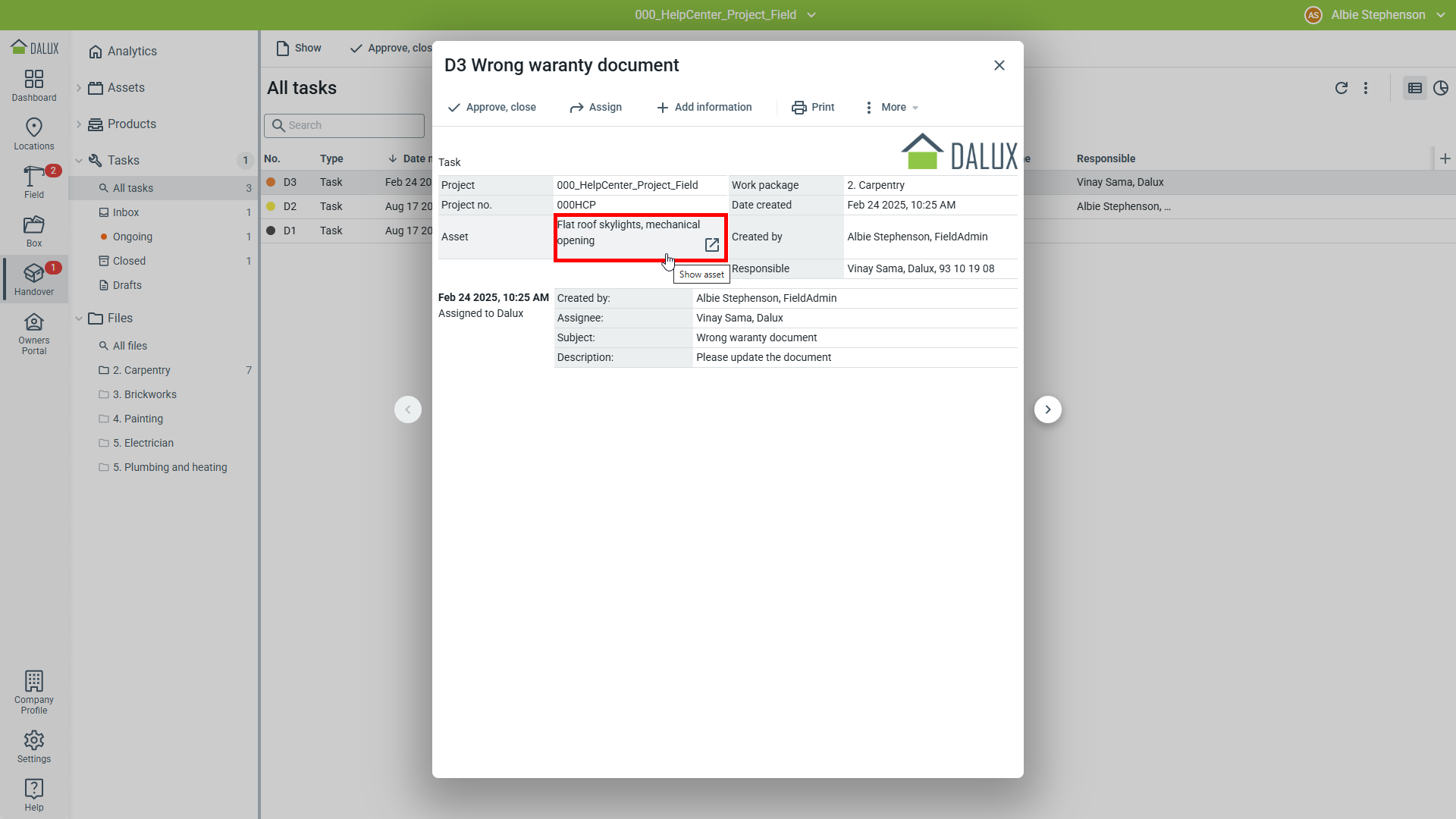

Zadanie zawiera link do powiązanego komponentu oraz ścieżkę audytu dla komunikacji.
Komponent można otworzyć bezpośrednio z zadania i edytować dane. Po zakończeniu można zmienić status komponentu. Pamiętaj, aby zgłosić zadanie jako gotowe za pomocą Zgłoś jako gotowe, aby opuściło Twoją skrzynkę odbiorczą i powiadomiło menadżera przeglądania o zmianie.
