Narzędzie walidacji modelu umożliwia użytkownikom określanie wymagań dotyczących kolizji i prześwitów między obiektami w ich modelach budynków bez konieczności oczekiwania na opinię drugiej strony. Użytkownicy z dostępem mogą samodzielnie oceniać modele, korzystając z tej funkcji.
Narzędzie umożliwia analizę, czy obiekty spełniają wymagania dotyczące kolizji i prześwitów dla projektu, stosując je w modelu w Dalux, natychmiast dostarczając użytkownikom informacji potrzebnych do:
- Wprowadzić niezbędne zmiany w oprogramowaniu modelującym
- Współpracuj z innymi uczestnikami projektu, komentując obiekty, które nie spełniają wymagań
- Decyduj o zignorowaniu problemu z kolizją/prześwitem, jeśli nie jest to istotne
Informacje techniczne
Wyniki walidacji modelu są widoczne w przeglądarce, gdy 'Automation' jest włączone przez administratora projektu.
Aktywne sprawdzenia wymagają aplikacji Dalux na komputerze.
Jak korzystać z walidacji modelu do kontroli
Aby skorzystać z funkcji, przejdź do Design
Wybierz budynek
Wybierz obszar plików
Walidacja modelu.
Możesz wykonywać sprawdzenia skonfigurowane przez administratora projektu, administratora grupy lub siebie.
Aby dowiedzieć się, jak skonfigurować sprawdzenia samodzielnie, przeczytaj ten artykuł: Jak skonfigurować Walidację modelu

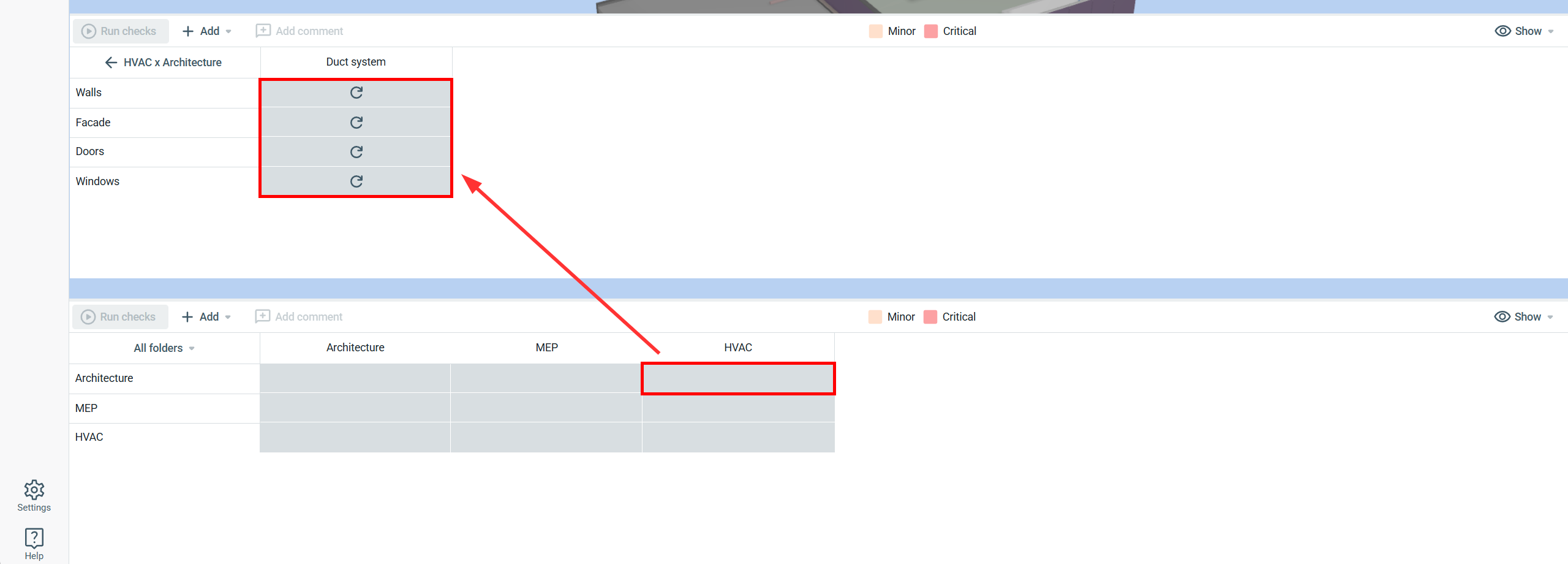

Możesz szybko wykonać wszystkie dostępne kontrole, klikając Uruchom kontrole. Aby uruchomić określone kontrole, kliknij komórkę w macierzy walidacji, a następnie wybierz komórkę określonych grup obiektów.
Uwaga
Jeśli zostaną skonfigurowane przez administratora projektu, sprawdzenia mogą uruchamiać się automatycznie dla wybranego budynku, gdy nowe pliki modelu zostaną powiązane z budynkiem lub gdy istniejące pliki modelu zostaną zaktualizowane.

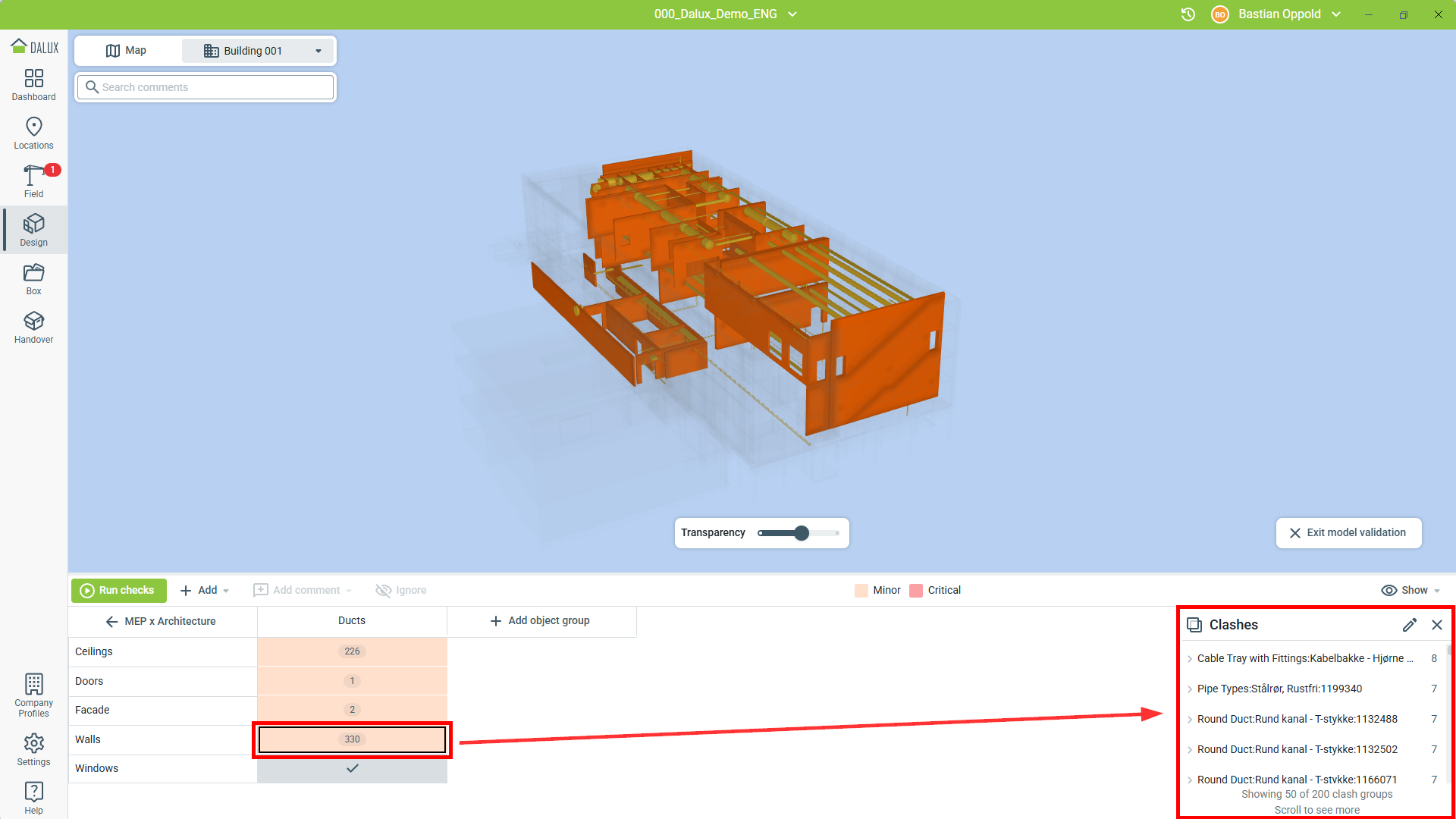

Daje to przegląd wszystkich kolizji i prześwitów, pogrupowanych według elementów powodujących konflikt i posortowanych według tych z największą liczbą konfliktów.

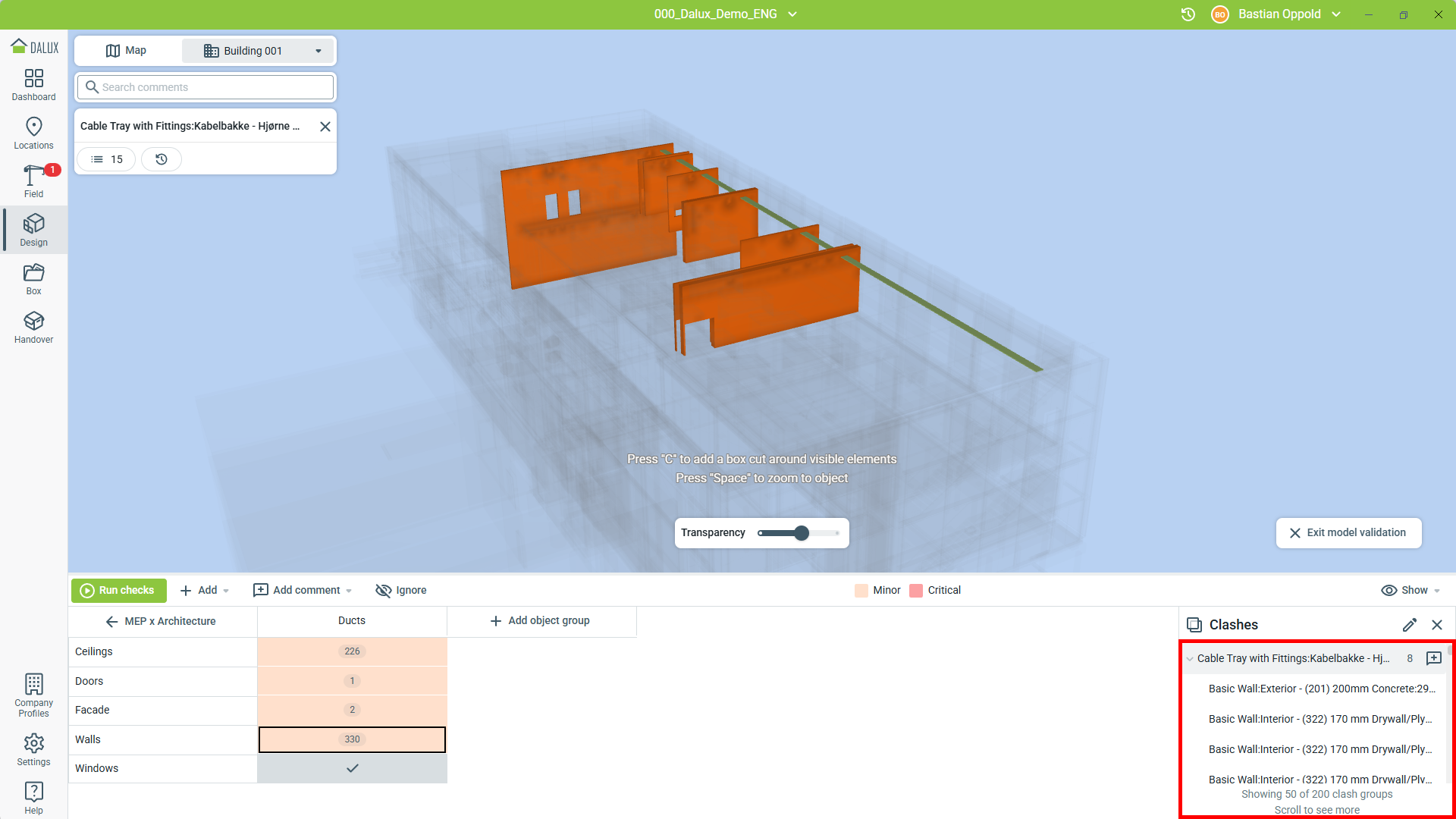

Kliknij na wpis na liście lub na element w przeglądarce, aby zobaczyć konkretne niespełniające wymagań obiekty 3D.
Kiedy wybierzesz obiekt, zaprezentowana zostanie lista wszystkich pojedynczych obiektów, które mają kolizje z wybranym obiektem. W ten sposób możesz wybrać pojedyncze obiekty, aby zobaczyć tylko ten konflikt/problem i ocenić go, komentując lub ignorując, jeśli kontrola nie jest dla Ciebie istotna.
Możesz wykorzystać wyniki do tworzenia komentarzy dla innych uczestników projektowania lub zaktualizować swój model, aby rozwiązać wszelkie problemy.
Wskazówki i podpowiedzi
Naciśnij "C", aby utworzyć wycinek Box wokół wybranego problemu, co pozwoli skupić się na konkretnych szczegółach. Użyj suwaka 'Przezroczystość', aby zobaczyć wyfiltrowane obiekty i uzyskać dodatkowy kontekst.

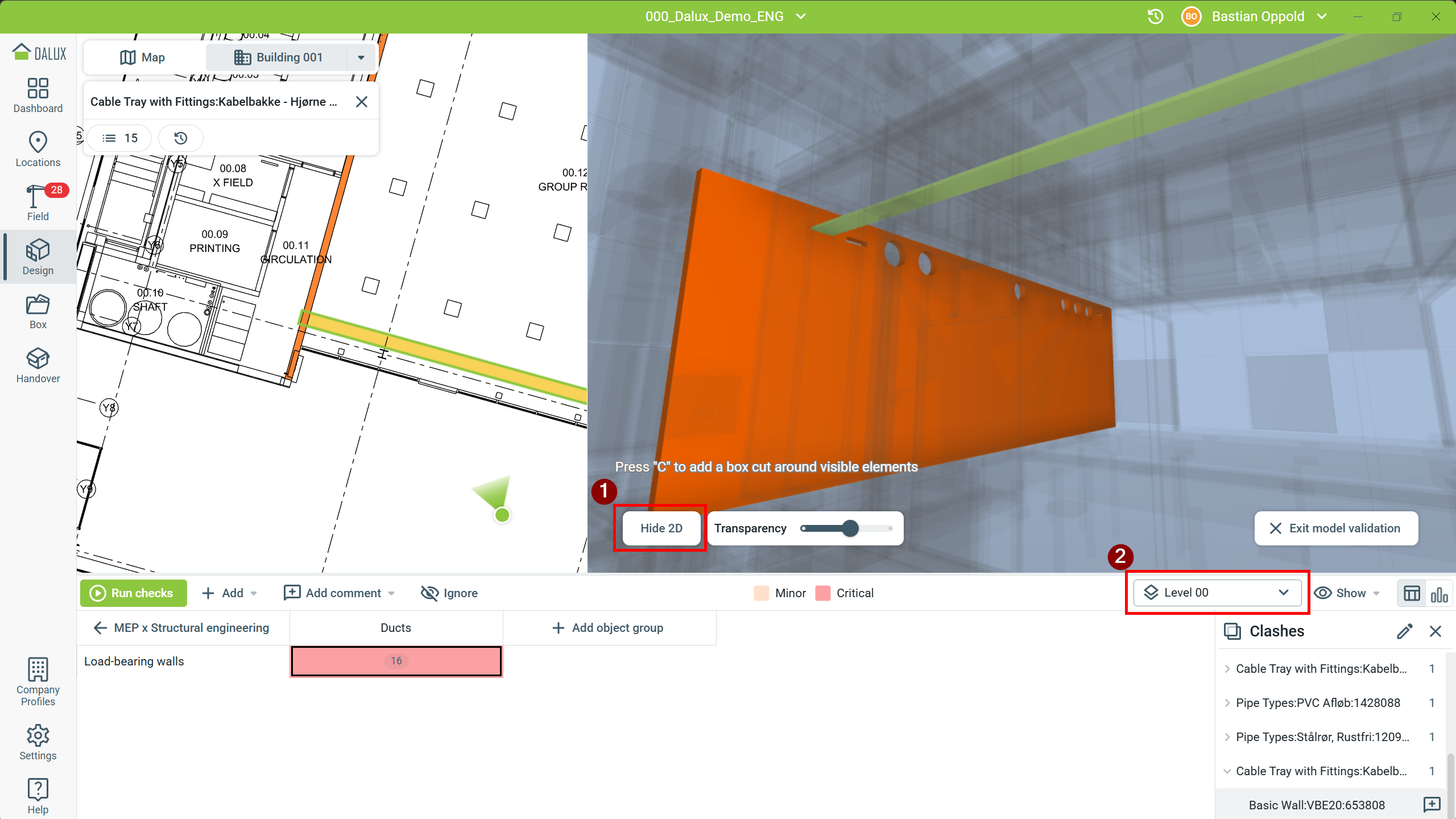

Otwórz konflikty z widoku podzielonego lub kliknij 'Wyświetl 2D/Ukryj 2D' (1), aby przejść do widoku podzielonego po tym. Wybierz konflikty lub prześwity z listy albo kliknij element 3D, aby wyświetlić elementy w konflikcie na rysunku. Selektor poziomu (2) umożliwia przełączanie między poziomami.
Utwórz komentarze
Aby współpracować z innymi, możesz komentować problemy zarówno na poziomie obiektu, jak i na poziomie poszczególnych problemów. Komentowanie obiektu obejmuje wszystkie powiązane problemy w jednym komentarzu.
Komentarze będą korzystać z typów komentarzy i kanałów komunikacji, które są już skonfigurowane w projekcie.
W tym przykładzie kanał koliduje z wieloma ścianami. Możesz chcieć zmienić swój projekt, aby rozwiązać ten konflikt, lub możesz utworzyć komentarz, aby skoordynować niezbędne zmiany z innymi uczestnikami projektu.

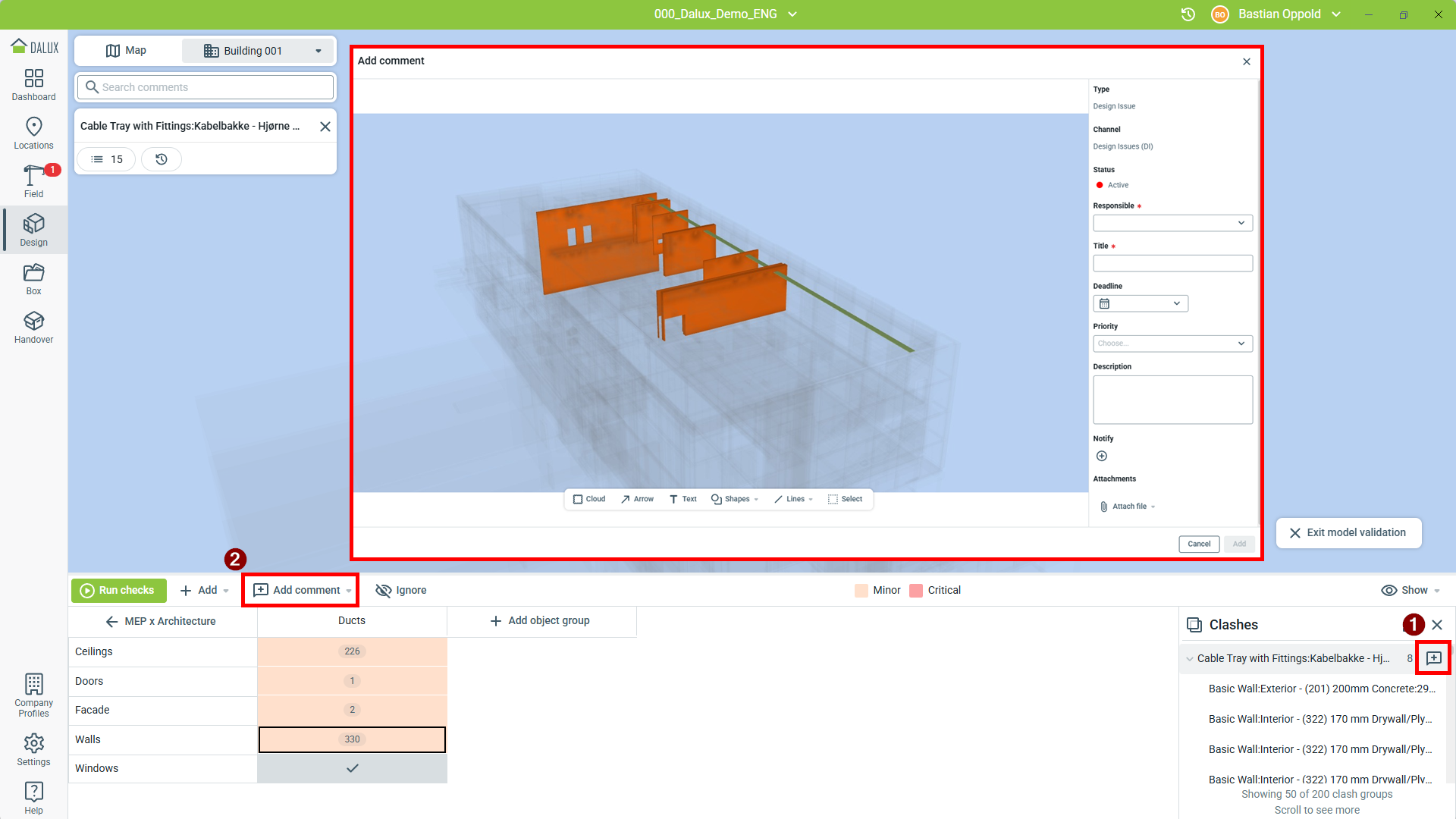

Aby skomentować problem, wybierz obiekt/grupę lub poszczególny problem i kliknij albo na obok problemu (1), albo na
Dodaj komentarz na pasku narzędzi (2):
Następnie wybierz odpowiedni rodzaj i kanał dla komentarza i uzupełnij informacje o komentarz.
Czytaj więcej
Jeśli chcesz dowiedzieć się więcej o korzystaniu z Komentarzy, przeczytaj ten artykuł: Jak korzystać z komentarzy.
Ignoruj
Jeśli problem jest dla Ciebie nieistotny lub nie musisz go widzieć, możesz zdecydować się go zignorować.
'Ignorowanie' jest osobiste, więc inni uczestnicy projektu nadal będą mogli zobaczyć problem, a on nie zostanie oznaczony jako zignorowany dla nich.

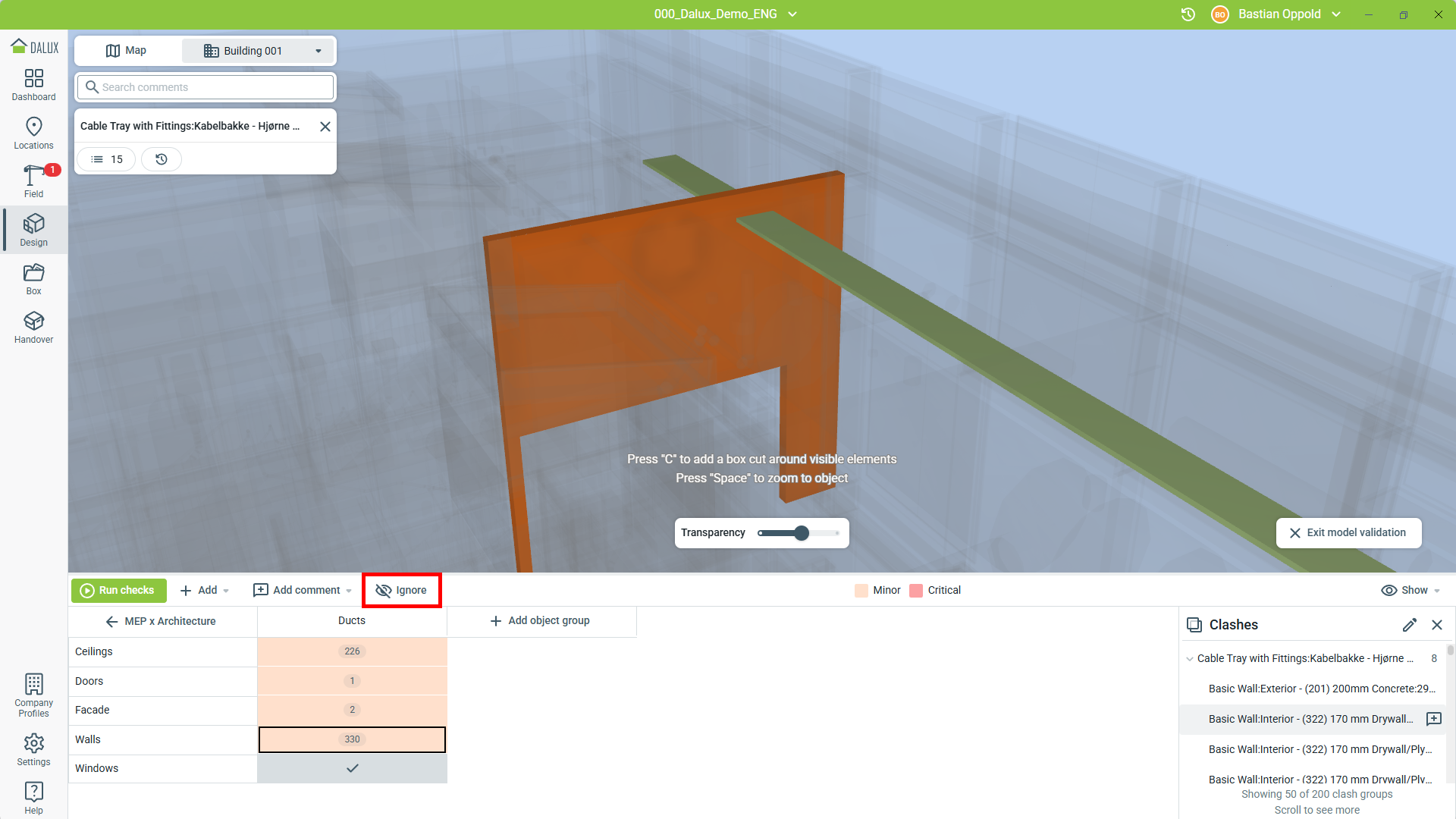

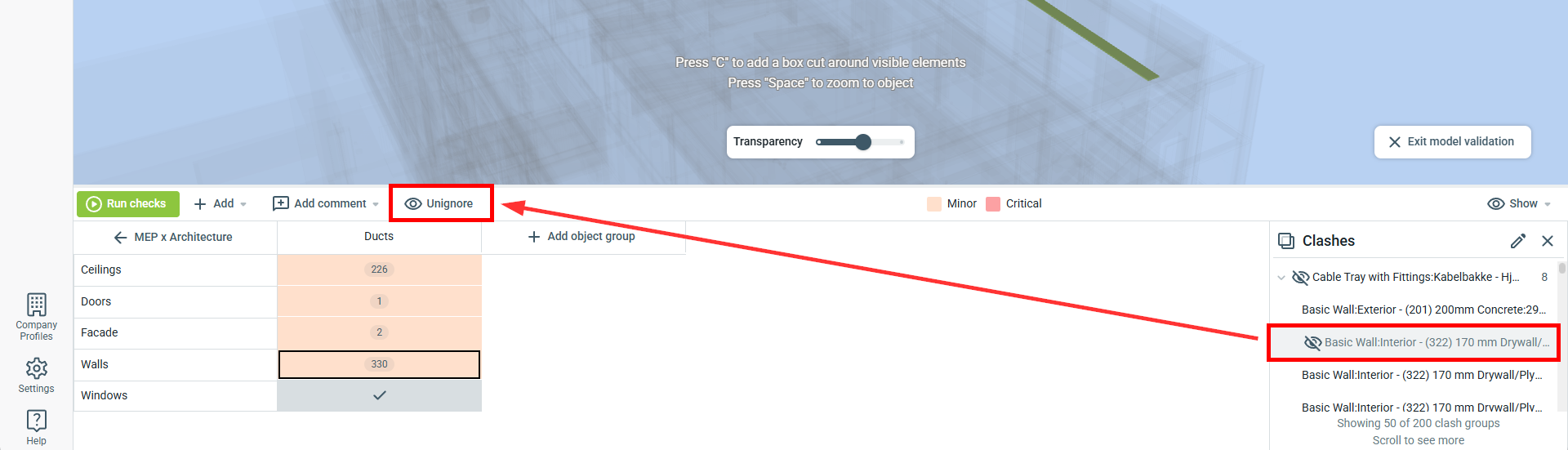

Aby zignorować problem, wybierz go, a następnie kliknij Ignoruj:

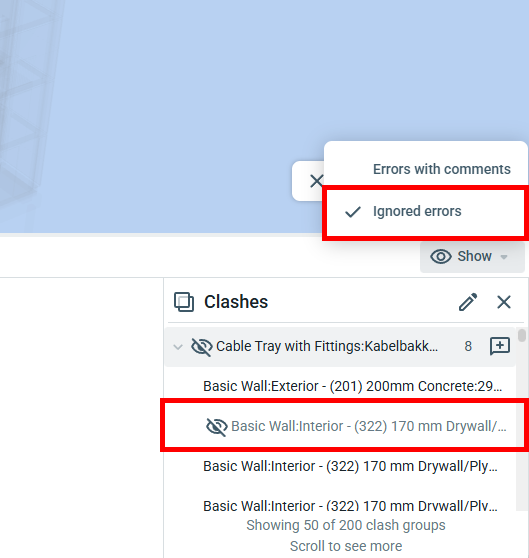

Ten konflikt nie będzie już pokazywany w kontroli, chyba że jawnie wyświetlisz ignorowane konflikty. Aby to zrobić, wybierz 'Ignorowane błędy' w menu Wyświetl:
Anuluj ignorowanie
Jeśli problem znów będzie istotny i chcesz cofnąć ignorowanie, wybierz problem z listy i kliknij Cofnij ignorowanie na pasku narzędzi.
Historia walidacji modelu

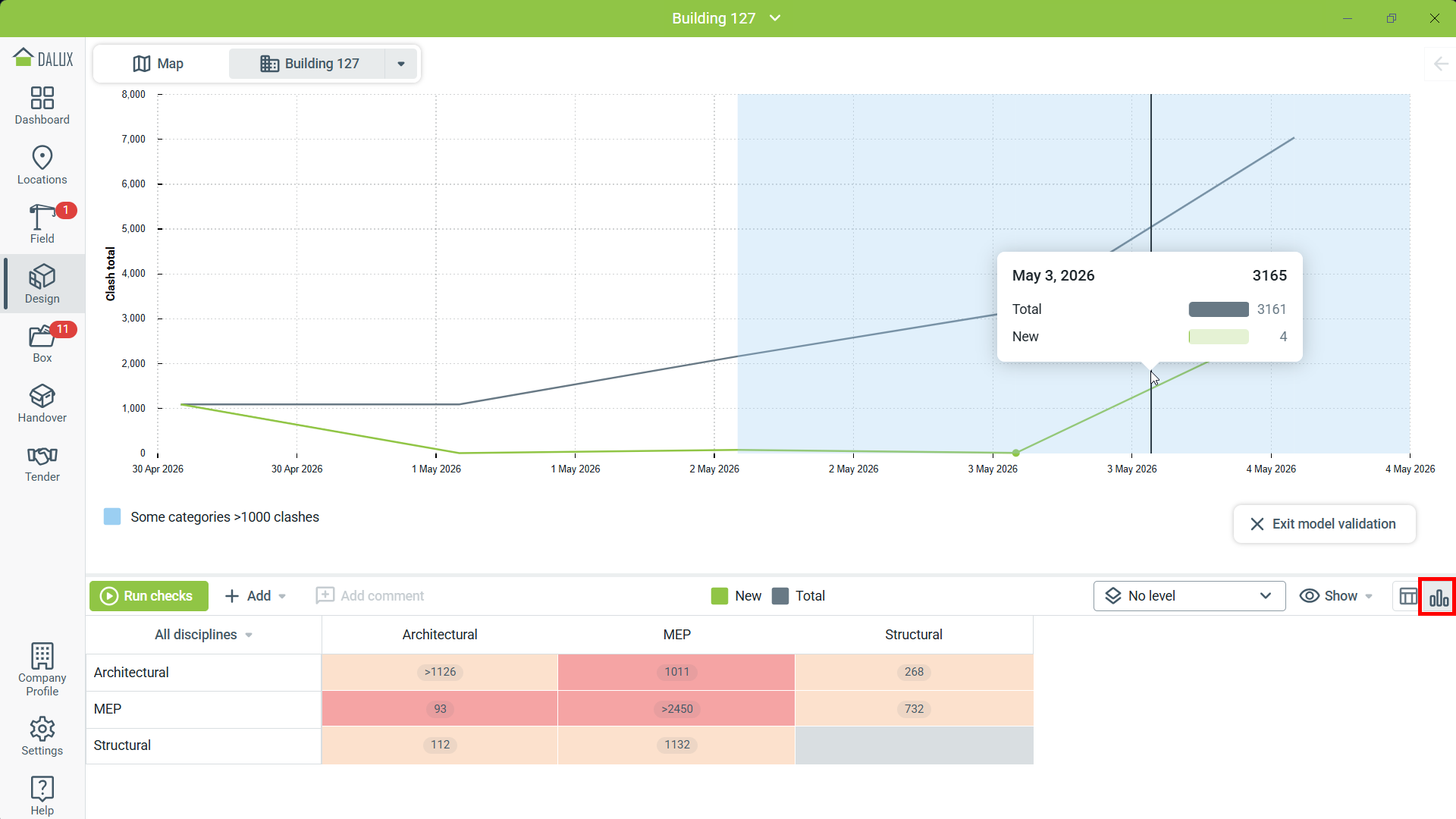

Gdy projektanci aktualizują swoje modele i rozwiązują problemy, śledzenie statusu koordynacji oraz nierozwiązanych konfliktów może być trudne. Przełącz się do widoku wykresu, aby zobaczyć historię konfliktów. Obejmuje to łączną liczbę konfliktów w dowolnym dniu oraz liczbę nowych i rozwiązanych konfliktów w całej osi czasu projektu.
Kliknij komórkę dwóch kolidujących dziedzin w matrycy walidacji, aby zobaczyć historię tylko wybranych dziedzin.
