Ten artykuł wyjaśni, jak są skonfigurowane hiperłącza i jak można ich używać do szybkiego otwierania powiązanych rysunków i dokumentów, do których odwołuje się numer.
Jak korzystać z hiperłączy
Hiperłącza służą do szybkiej nawigacji między rysunkami i dokumentami — na przykład przechodzenia z planu piętra do określonego przekroju lub z dokumentu do powiązanego planu piętra.

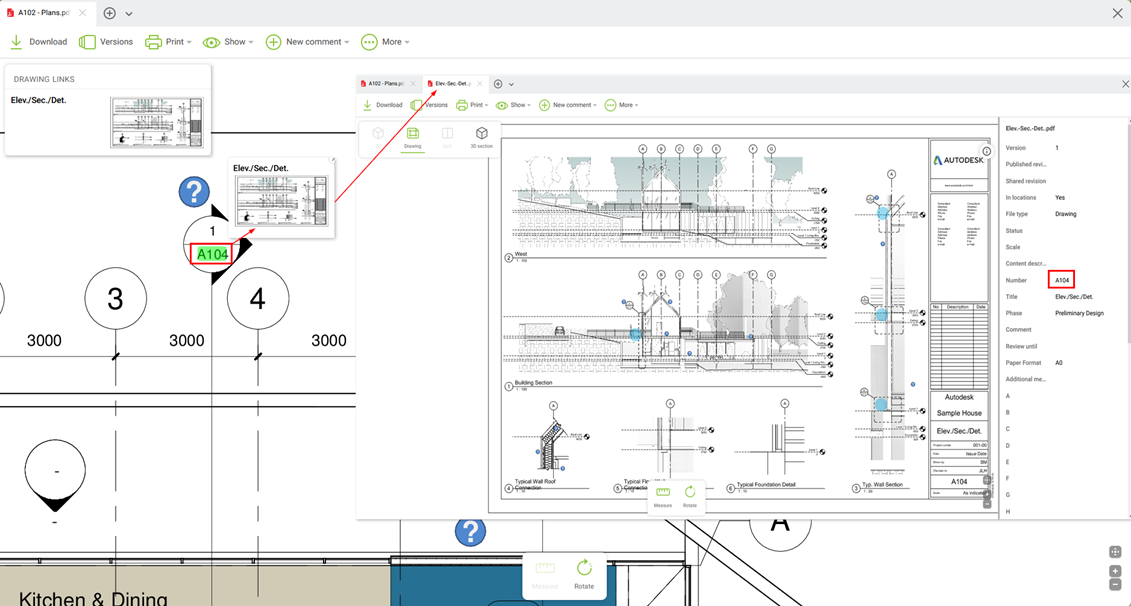

Ręcznie przesłane rysunki wyświetlają hiperłącza w kolorze zielonym, podczas gdy hiperłącza są wyświetlane w kolorze niebieskim, jeśli użyto wtyczki.
Informacje techniczne
Hiperłącza do dokumentów są obsługiwane tylko dla nowych plików przesłanych po 4 sierpnia 2025, ponieważ muszą być przetworzone przez nasz nowy procesor dokumentów.
Używaj hiperłączy w Lokalizacjach

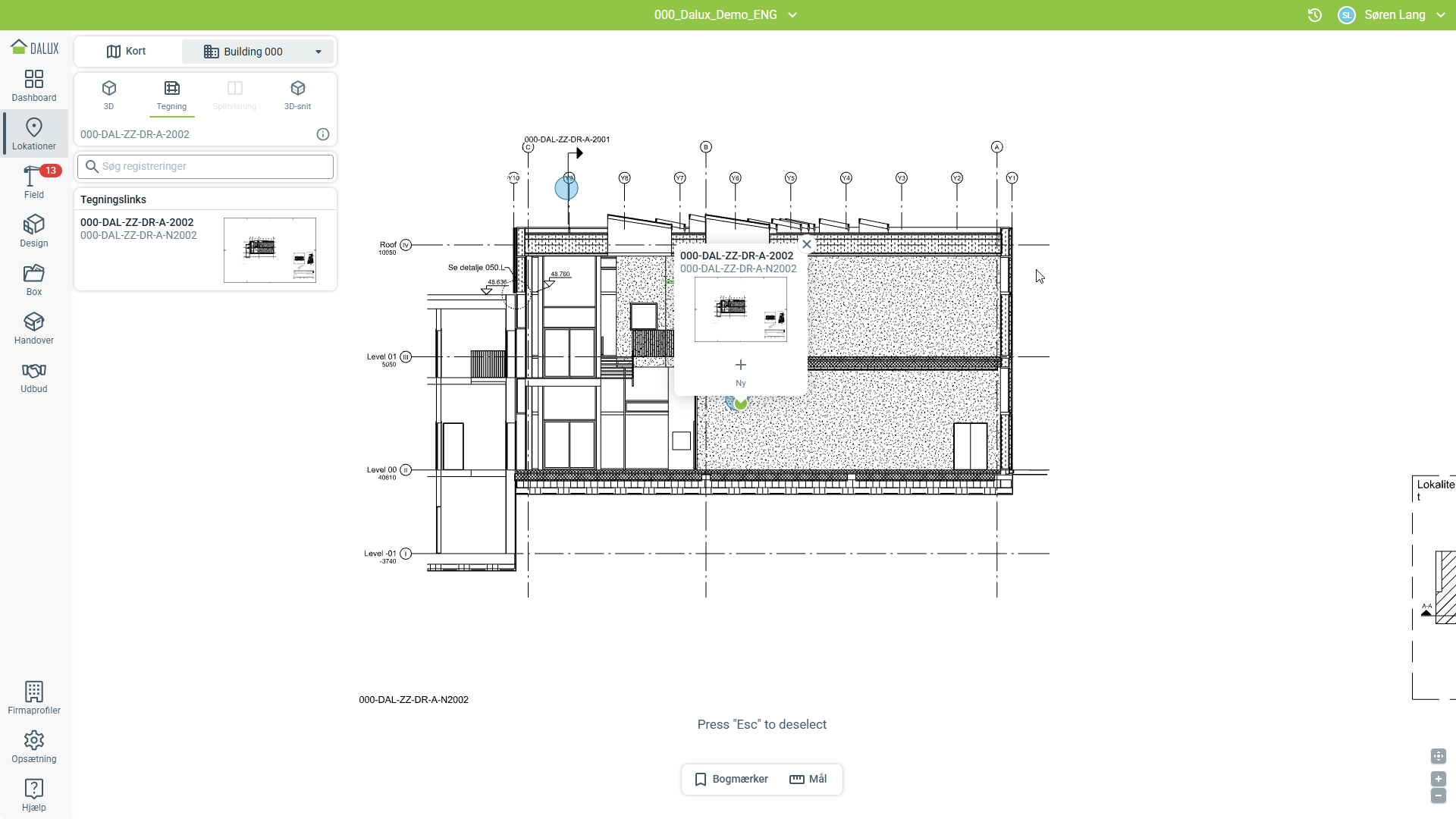

Jeśli znajdujesz się w Lokalizacje, możesz kliknąć hiperłącze, aby otworzyć powiązany rysunek lub dokument.

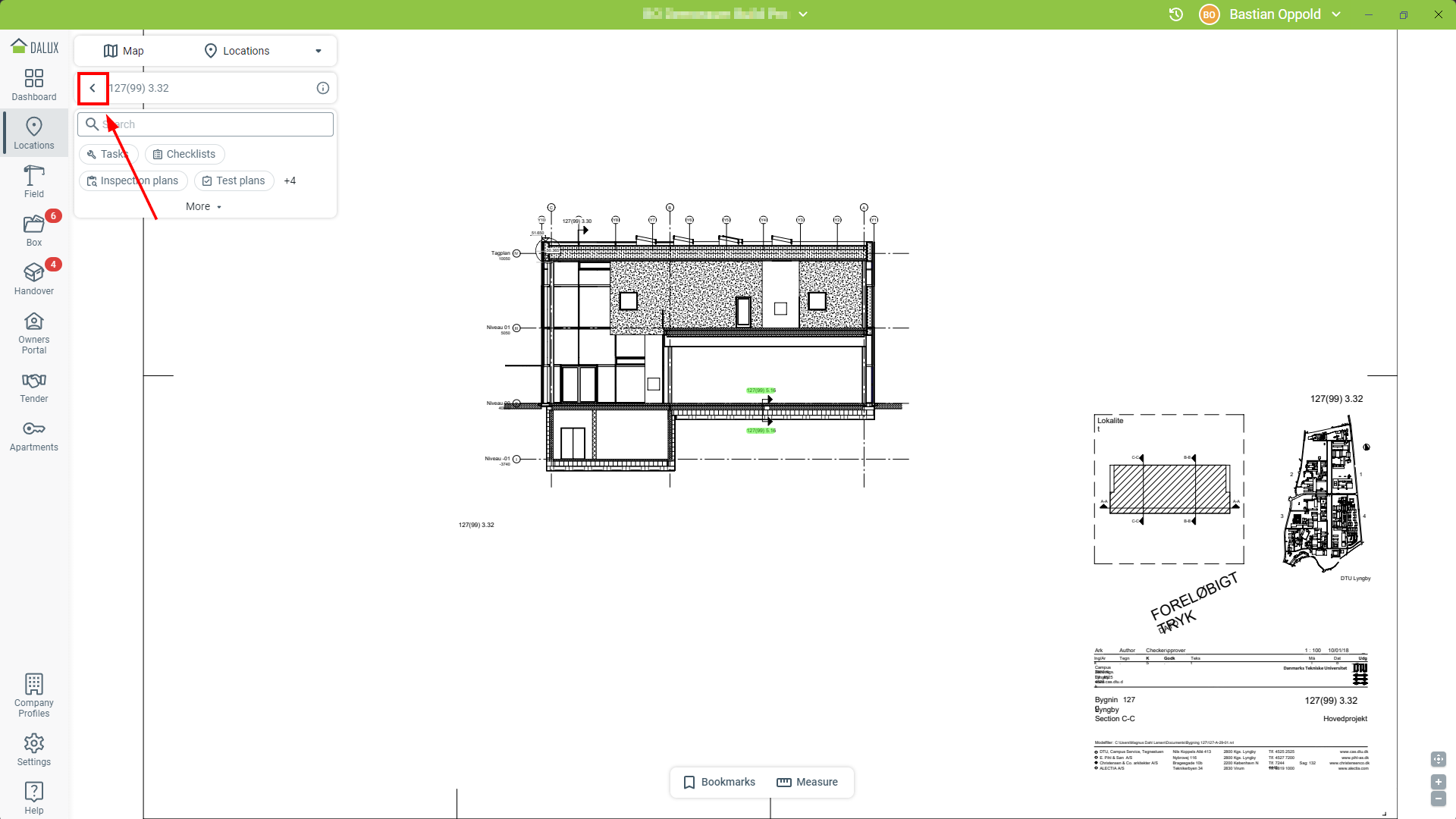

Zawsze możesz użyć ikony , aby wrócić do poprzedniego rysunku:
Informacje techniczne
Należy pamiętać, że w przypadku korzystania z wielu obszarów plików wyświetlane są tylko opublikowane rysunki w Locations.
Użyj hiperłączy w Box
W Box, rysunki lub dokumenty otwierane za pomocą hiperłącza są otwierane jako nowa karta bieżącego widoku. Link zawsze otworzy najnowszą wersję pliku, do której masz dostęp, niezależnie od obszaru plików.
Jak skonfigurować hiperłącza
Wykryj numery plików na rysunkach i dokumentach

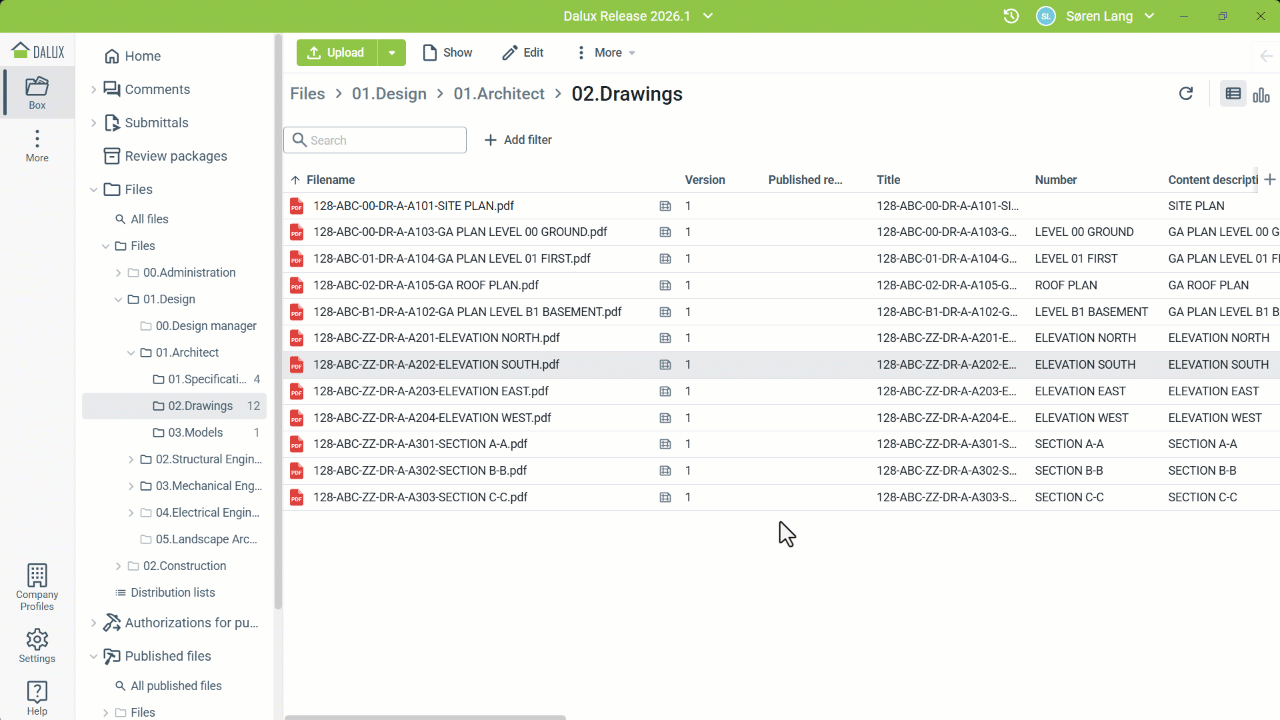

Numer odnosi się do pola metadanych Dalux „Numer”. Wypełnij to pole dokładnym ciągiem znaków, który jest wyświetlany na rysunkach, do których ma prowadzić. Można to zrobić w trakcie lub po zakończeniu przesyłania. Dalux automatycznie utworzy link.

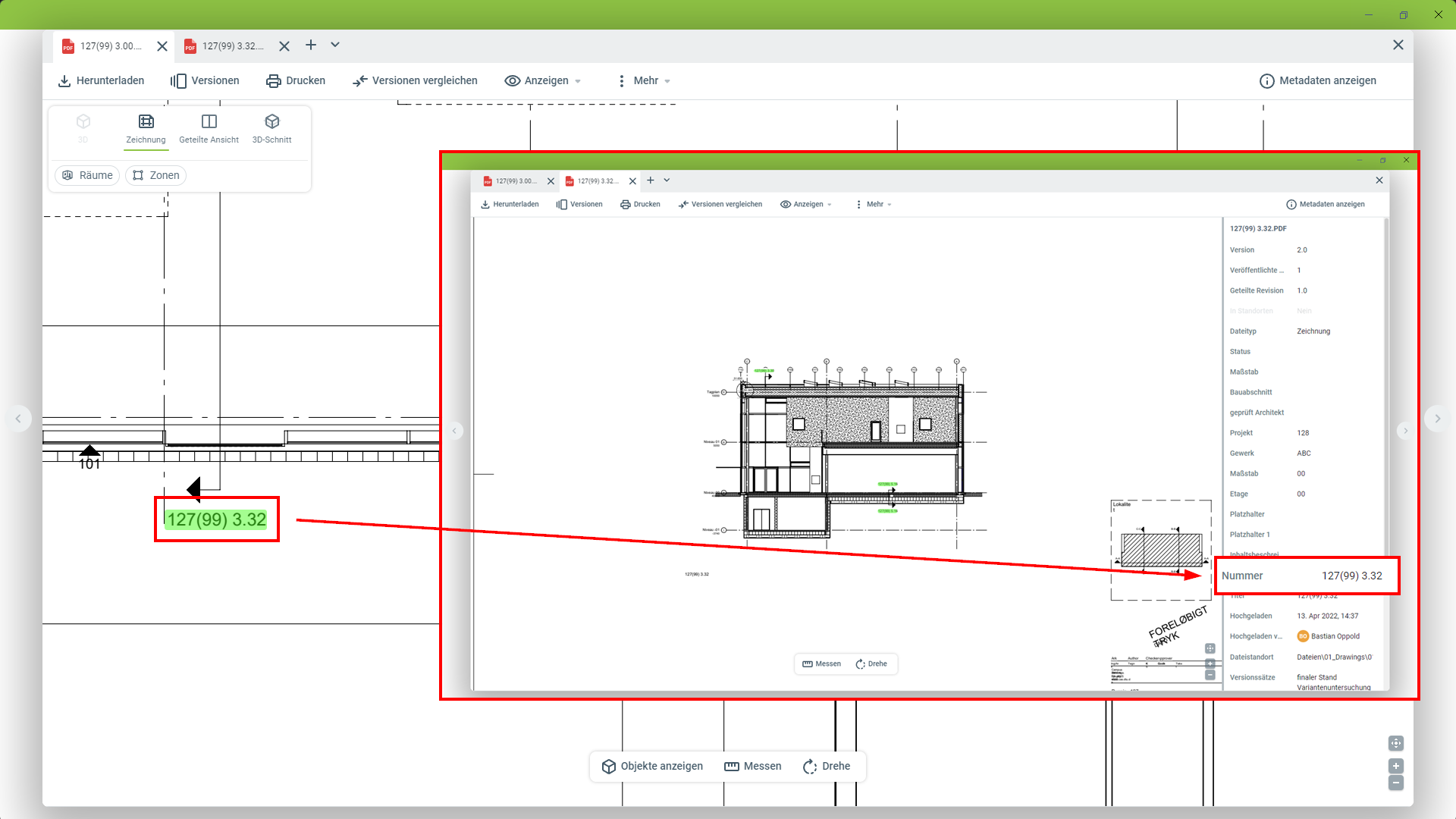

W poniższym przykładzie, rysunek został nazwany "127(99) 3.32" na planie piętra, więc dokładnie ten sam ciąg znaków wprowadzono w polu metadanych numeru. Dalux wykrywa ciąg na planie piętra i tworzy zgodnie z tym hiperłącze.
Podstawowe wymagania dla hiperłączy
Podstawowe wymagania dla rozpoznania ciągu są następujące:
- Hiperłącza można tworzyć tylko w plikach PDF lub rysunkach DWG
- Ciąg musi być dłuższy niż 1 znak
- Ciąg musi być krótszy niż 45 znaków
- Ciąg musi zawierać co najmniej jeden znak nienumeryczny (literę, symbol)
Wskazówki dotyczące tworzenia hiperłączy
- Czcionka: Unikaj czcionek ze zbyt wąskimi/szerokimi odstępami między znakami. Zalecamy używanie czcionek z domyślnych pakietów Microsoft lub podobnych.
- Odstęp przed/po hiperłączu: Pozwól na określony odstęp przed i po hiperłączu, aby zostało wykryte.
Przykład: Zamiast tego
"Proszę odwołać się do rysunku A-40-EK-ST-U02, aby uzyskać więcej informacji"
wyodrębnij numer rysunku, aby
"Aby uzyskać więcej informacji, proszę odwołać się do rysunku: A-40-EK-ST-U02"
- Styl czcionki: Unikaj używania stylów czcionki takich jak pogrubienie i italiki.
- Oprogramowanie do modelowania: Jeśli oprogramowanie obsługuje bezpośrednią opcję „Eksportuj do PDF”, prawdopodobnie korzysta z własnego generatora/silnika PDF. Użycie opcji drukowania i silnika „Microsoft Print to PDF” może dać lepszy rezultat.
Skonfiguruj hiperłącza w oprogramowaniu CAD

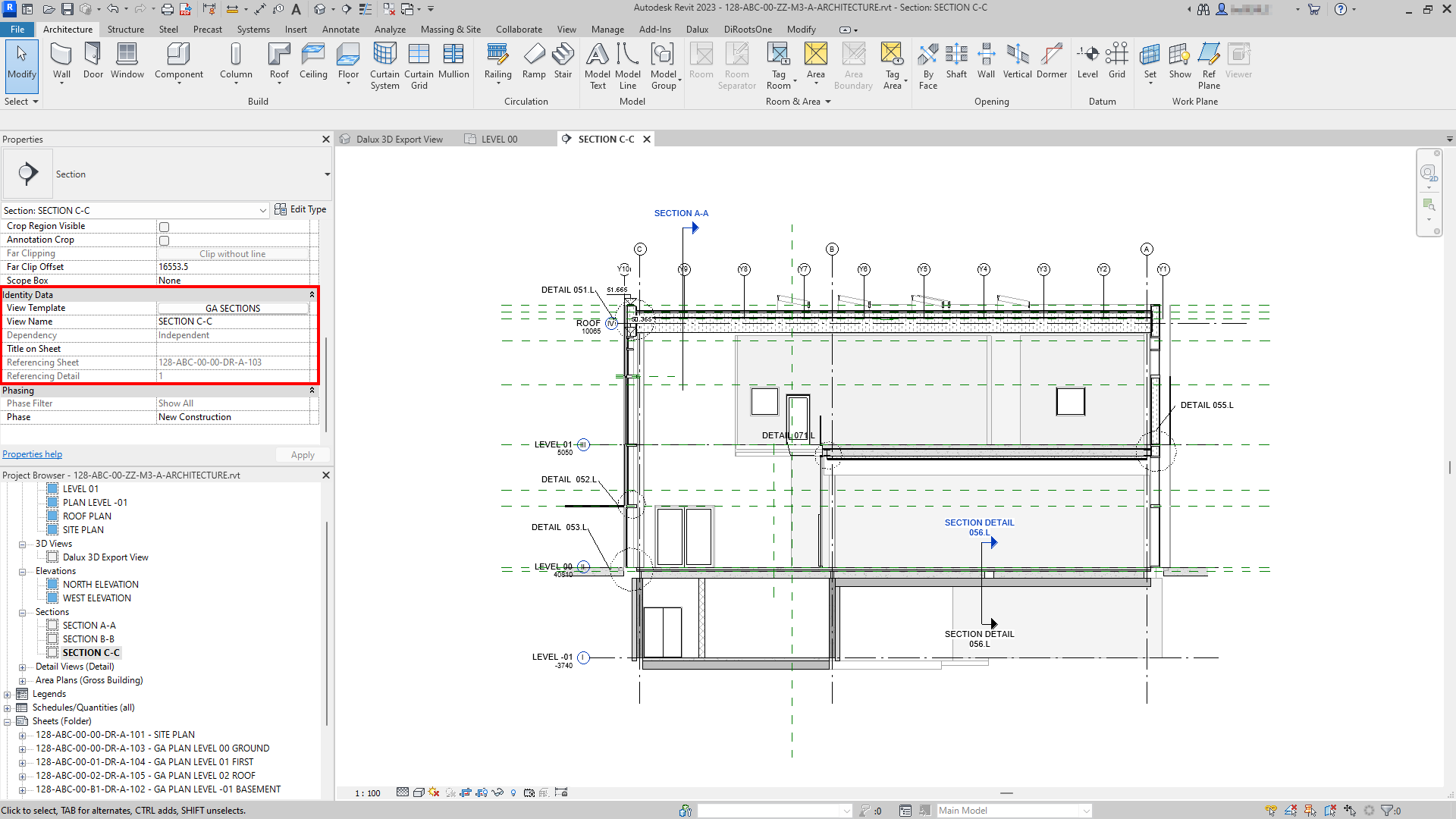

Jeśli zaimplementowałeś odwołania w oprogramowaniu do modelowania, takim jak Revit, i przesyłasz rysunki do Dalux za pośrednictwem wtyczki, zostaną one automatycznie utworzone jako niebieskie hiperłącza.
Utwórz ręczne hiperłącza

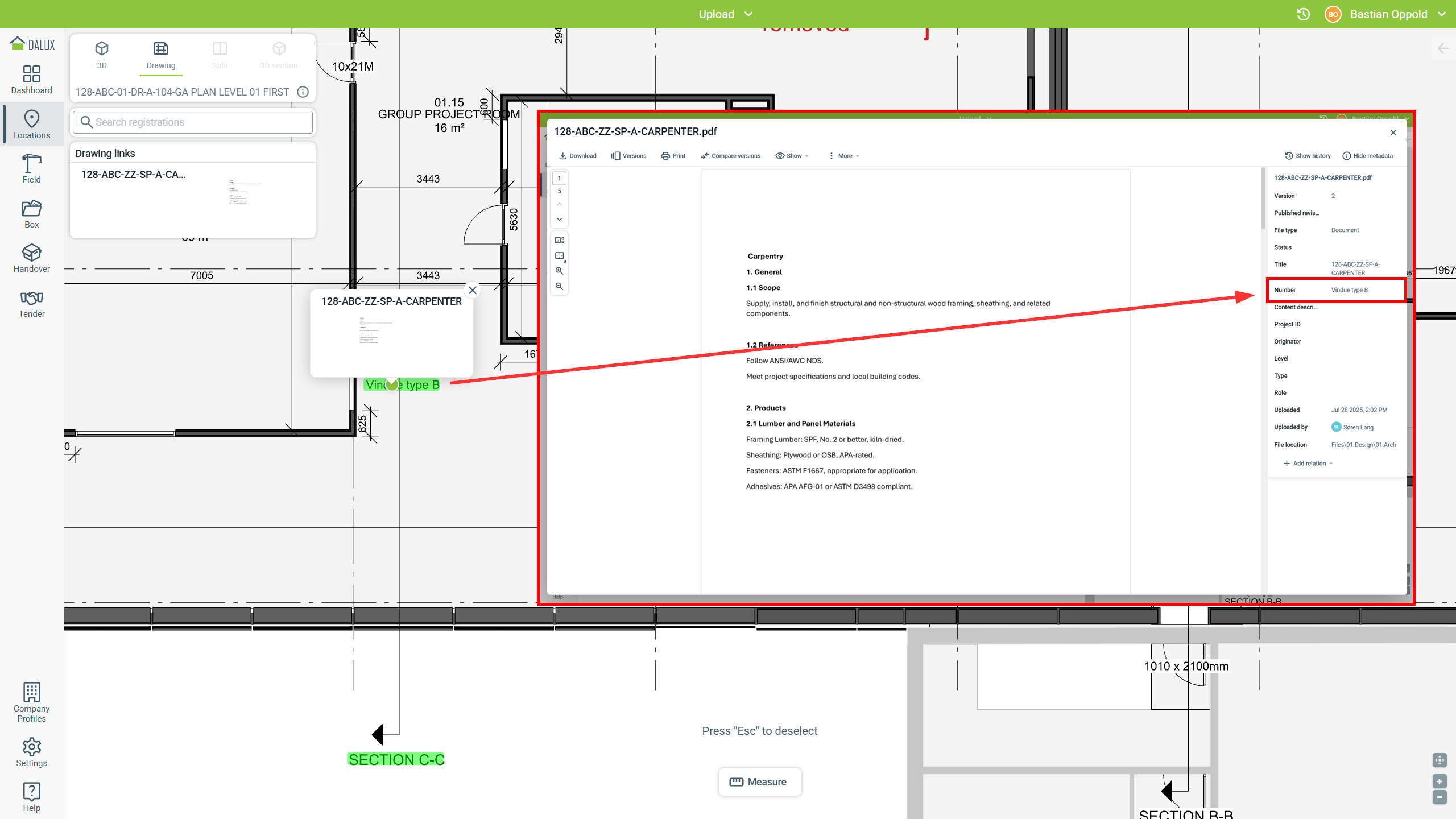

Możesz także tworzyć własne ręczne hiperłącza. Dzięki temu możesz tworzyć niestandardowe linki do rysunków i dokumentów, do których chcesz odwoływać się bezpośrednio.
Otwórz plik, na którym chcesz umieścić linkLink do pliku
Wybierz plik, do którego chcesz utworzyć link
Umieść link na pliku
Po wygenerowaniu linku przeciągnij go w odpowiednią lokalizację. Domyślnie link wyświetla nazwę pliku. Możesz go edytować, aby użyć krótszej lub łatwiejszej do odczytania nazwy.
Informacje techniczne
Ręczne hiperłącza będą widoczne tylko wtedy, gdy masz dostęp do pliku, do którego prowadzi link.
Jeśli plik z ręcznymi hiperłączami znajduje się w Lokalizacjach i korzystasz z obszarów plików, hiperłącze wyświetli się tylko wtedy, gdy plik, do którego prowadzi link, został opublikowany.
