Wtyczka Tekla została stworzona przez Dalux i współpracuje z Tekla, pomagając w zadaniach takich jak przesyłanie modeli i rysunków oraz tworzenie lub przeglądanie komentarzy.
Ten artykuł pokazuje, jak przesyłać modele i rysunki za pomocą wtyczki. Wtyczka nie przesyła rzeczywistego pliku modelu Tekla do Dalux. Zamiast tego jest przetwarzany jako plik „daluxbim”.
Aby dowiedzieć się, jak pobrać wtyczkę, przeczytaj ten artykuł: Wtyczki Dalux do oprogramowania do modelowania
Jak przesyłać i aktualizować pliki modeli 3D i rysunków
Uprawnienia użytkownika
Aby móc przesyłać dokumenty z Tekla, musisz należeć do grupy użytkownika z uprawnieniami do edycji budynków i lokalizacji w odpowiednim projekcie Dalux. Jeśli nie możesz tego zrobić, skontaktuj się z administratorem projektu.
Wybierz projekt i budynek
Aby przesłać model z Tekla do Dalux, otwórz Tekla i upewnij się, że jesteś zalogowany do konta Dalux we wtyczce.
Wybierz lub zmień projekt, klikając Zmień projekt i wybierając projekt z listy.
Kliknij Prześlij w pasku narzędzi, wybierz budynek i plik, do którego chcesz przesłać model, a następnie kliknij OK:
Jeśli przesyłasz ten model po raz pierwszy, wybierz "nowy plik" w polu Plik. Jeśli ten model został już wcześniej przesłany, wybierz plik, który chcesz zaktualizować.
Ważne!
Upewnij się, że budynek, do którego chcesz przesłać plik Tekla, już istnieje w projekcie Dalux, ponieważ nie możesz tworzyć nowych budynków za pomocą wtyczki.
Pliki do przesłania
Na głównym ekranie przesyłania możesz wybrać pliki, które chcesz przesłać, oraz zobaczyć powiązane z nimi metadane.
Uwaga
Jeśli przesyłasz po raz pierwszy, najpierw przejdź przez mapowanie poziomów,
mapowanie właściwości oraz
mapowanie dziedziny (patrz poniżej). Wtyczka zapisuje te ustawienia na potrzeby przyszłych przesłań.
Nazwa pliku: Jest to nazwa pliku w Dalux. Zmień to w sekcji mapowanie właściwości, aby wypełnić je właściwościami Tekla, lub kliknij dwukrotnie nazwę pliku w widoku listy po jego zaznaczeniu, aby zmienić ją ręcznie.
Wersja: To jest wersja, jaką plik otrzyma w Dalux po przesłaniu (każdy eksport zwiększy tę liczbę).
Folder: Wybierz folder w Dalux Box, do którego plik zostanie przesłany.

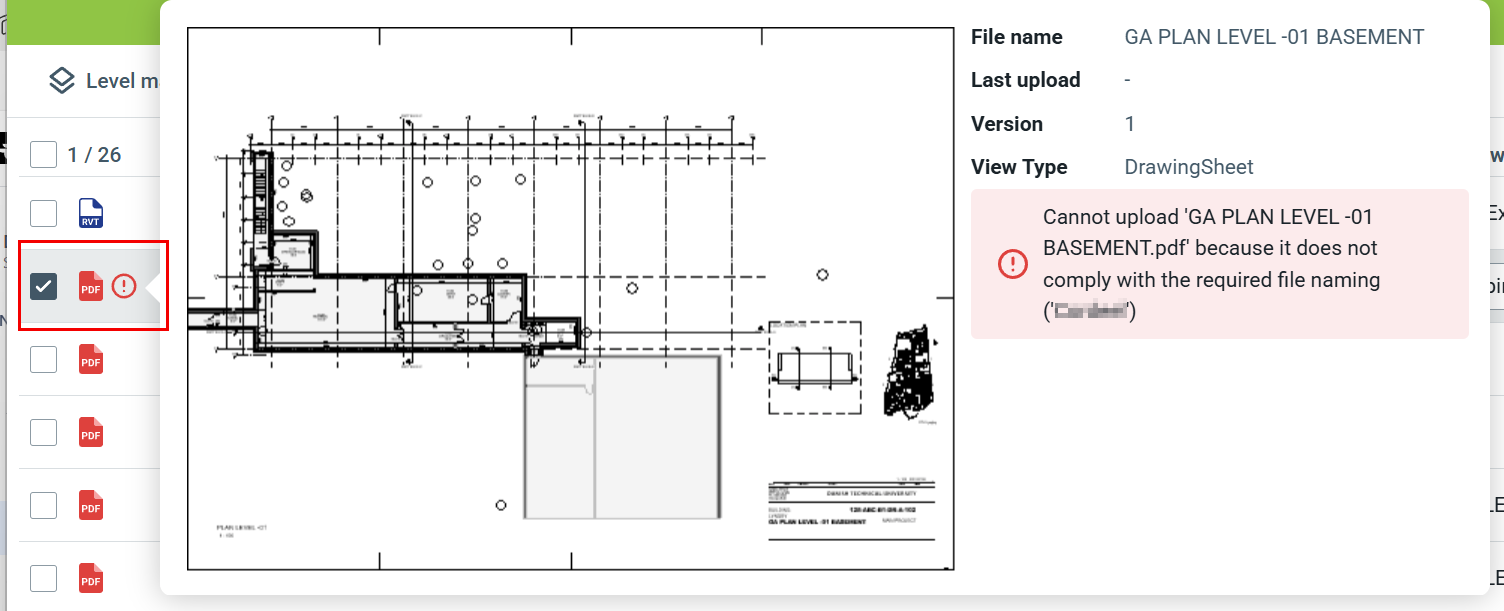

Jeśli do folderu dołączony jest szablon nazewnictwa plików, wtyczka wyświetli ostrzeżenie, jeśli nazwa nie pasuje do szablonu. Wtyczka nie przesyła plików, których nazwy nie pasują do szablonu.
Przesłano: To jest data ostatniego przesłania tego pliku.
Aktywny widok: Wybierz widok, który określa poziom, do którego ma zostać zmapowany rysunek. Wybierz "Brak mapowania", jeśli nie chcesz, aby rysunek/arkusz był powiązany z poziomem.
Poziom Dalux: Wybierz poziom, do którego rysunek zostanie zmapowany zgodnie z aktywnym widokiem.
Numer: To jest numer arkusza rysunku (edytowalny tylko w Tekla).
Tytuł: To jest nazwa używana dla rysunku w Design i Lokalizacjach. Wprowadź wartość ręcznie lub zmapuj ją w sekcji mapowanie właściwości.
Opis zawartości: To jest systemowe pole metadanych. Wprowadź wartość ręcznie lub zmapuj ją w sekcji mapowanie właściwości.
Niestandardowe metadane z projektu pojawiają się tutaj i działają jak „Opis zawartości”.
Zaznacz pliki, klikając pola wyboru, a wtyczka wyróżni każdą zaznaczoną linię.
Pomarańczowa gwiazdka oznacza pole obowiązkowe. Musisz wybrać wartość, aby móc przesłać plik.
Wskazówki i triki
Możesz zaznaczyć wiele elementów, przytrzymując Ctrl lub Shift podczas wybierania wielu wierszy.
Pliki modeli
Modele działają tak samo jak rysunki, z dwiema głównymi różnicami.

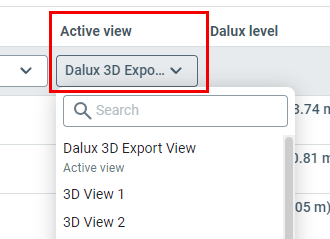

Aktywny widok (3D)
Wybierz widok 3D, którego chcesz użyć do przesłania. Przesłanie wykorzystuje poziom szczegółowości tego widoku, a wtyczka przesyła tylko obiekty widoczne w tym widoku.
Mapowanie poziomów
OSTRZEŻENIE
Jeśli Twój projekt Dalux już zawiera poziomy, nie twórz poziomów z arkuszy podczas przesyłania do Dalux.
Mapowanie poziomów wyświetla poziomy z modelu. Możesz zmapować każdy z nich na poziom Dalux i przypisać nazwę.
Możesz:
- Wybierz istniejące poziomy, jeśli zostały już utworzone w Dalux.
- Utwórz nowy na podstawie poziomu z modelu.
- Wybierz "Brak mapowania poziomów", a wtyczka nie zaimportuje poziomu.
Mapowanie właściwości
W mapowaniu właściwości, określasz nazwę pliku i mapujesz dowolne metadane Dalux na właściwość Tekla.
Właściwość Dalux: Wybierz systemowe lub niestandardowe pole metadanych projektu Dalux. Wyświetla bieżącą wartość używaną dla każdego pliku.
Właściwość Tekla: Wybierz właściwości z modelu Tekla. Wyświetla nową wartość, która zostanie użyta dla właściwości Dalux po kliknięciu Zastosuj.
Po kliknięciu Zastosuj i przesłaniu plików do Dalux wtyczka zapisuje tę konfigurację i ponownie wykorzystuje ją przy następnym przesyłaniu.
Możesz przywrócić poprzednie mapowanie użyte podczas ostatniego przesłania, klikając "Przywróć ostatnio przesłane mapowanie" w lewym dolnym rogu.
Wskazówki i triki
Tytuł to nazwa, która pojawia się w Lokalizacjach, więc zachowaj ją krótką i konkretną.
Aby dodać dwie właściwości Tekla do właściwości Dalux, połącz je w nową właściwość Tekla, a następnie przypisz tę nową właściwość Tekla do właściwości Dalux.
Mapowanie dziedziny
W mapowaniu dziedziny możesz mapować „Dziedzina”, „Poddziedzina” lub oba za pomocą danych wprowadzonych przez użytkownika albo właściwości Tekla.
Właściwość Dalux: Wybierz Dziedzinę lub Poddziedzinę. Wyświetla bieżącą wartość używaną dla każdego pliku.
Właściwość Tekla: Wybierz właściwości z modelu Tekla. Wyświetla nową wartość, która zostanie użyta dla właściwości Dalux po kliknięciu Zastosuj.
Po kliknięciu Zastosuj i przesłaniu plików do Dalux wtyczka zapisuje tę konfigurację i wykorzystuje ją ponownie przy następnym przesyłaniu.
Możesz przywrócić poprzednie mapowanie użyte podczas ostatniego przesłania, klikając "Przywróć ostatnio przesłane mapowanie".
Wskazówki i triki
Dalux używa Dziedziny i Poddziedziny do sortowania rysunków w Lokalizacjach.

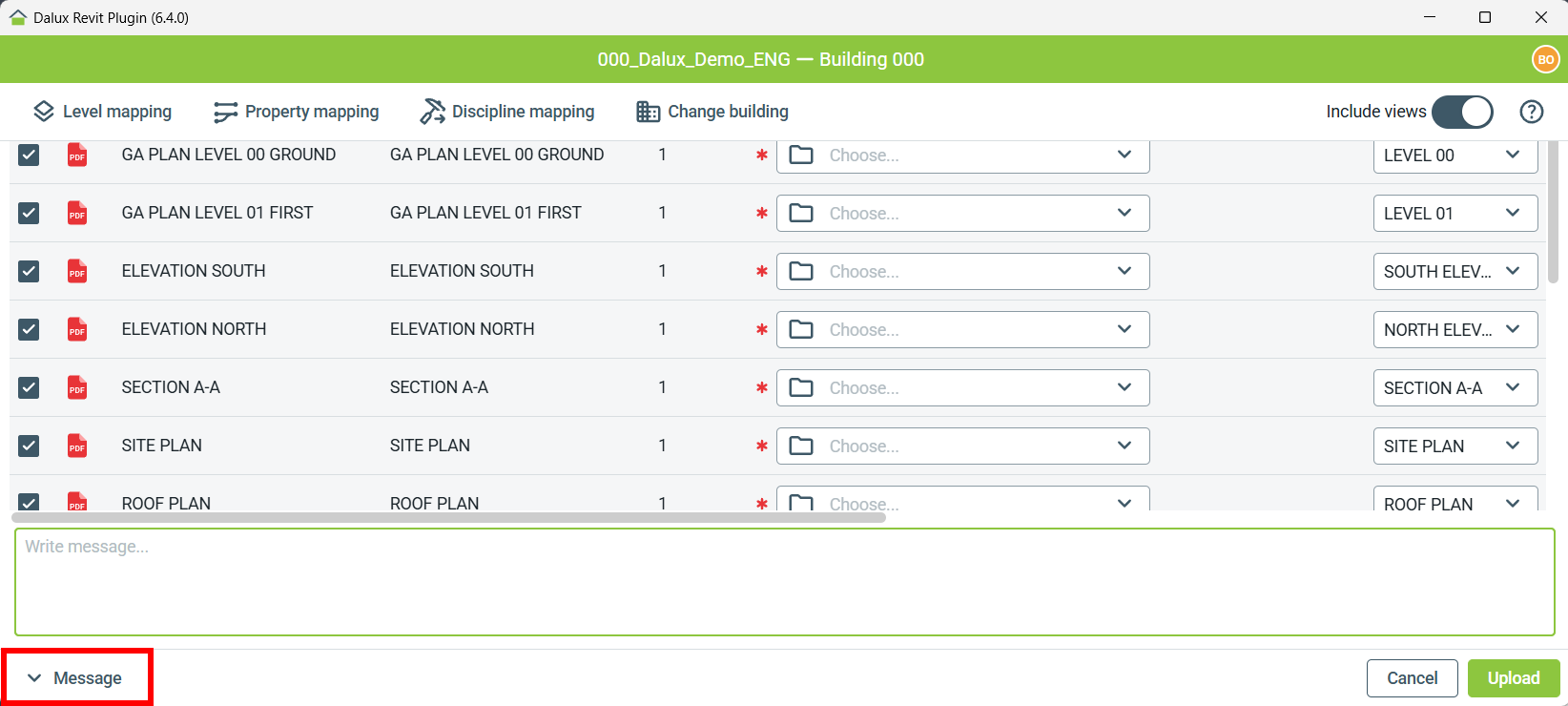

Wiadomość
Na dole możesz wprowadzić wiadomość, aby wyjaśnić powód przesłania. Możesz dodać tylko jedną wiadomość dla całego przesłania, a nie dla każdego pliku osobno. Wiadomość pojawia się w dzienniku przesyłania w Dalux Box Pro.
Po przesłaniu
Gdy skończysz konfigurować pliki i klikniesz "Prześlij", zobaczysz ekran postępu.
Po przesłaniu wszystkich plików wynik pokazuje znacznik wyboru przy każdym udanym przesłaniu.

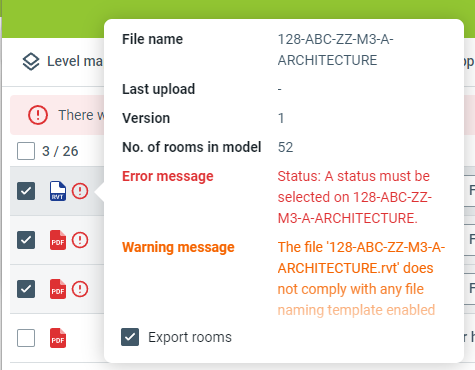

Jeśli przesłanie któregoś z plików się nie powiedzie, po prawej stronie każdego z nich pojawi się czerwona ikona informacji. Najedź kursorem na ikonę, aby zobaczyć powód.
Uwaga
Twój model zostanie przesłany w module Lokalizacje jako plik daluxbim. Jeśli model jest połączony z Dalux Box, zostanie tam również zapisany jako plik daluxbim.
