Ten artykuł pokaże, jak wykonywać przekroje i pomiary przy użyciu modułu Lokalizacje.
Jak wykonywać przekroje
Poziome lub pionowe przekroje

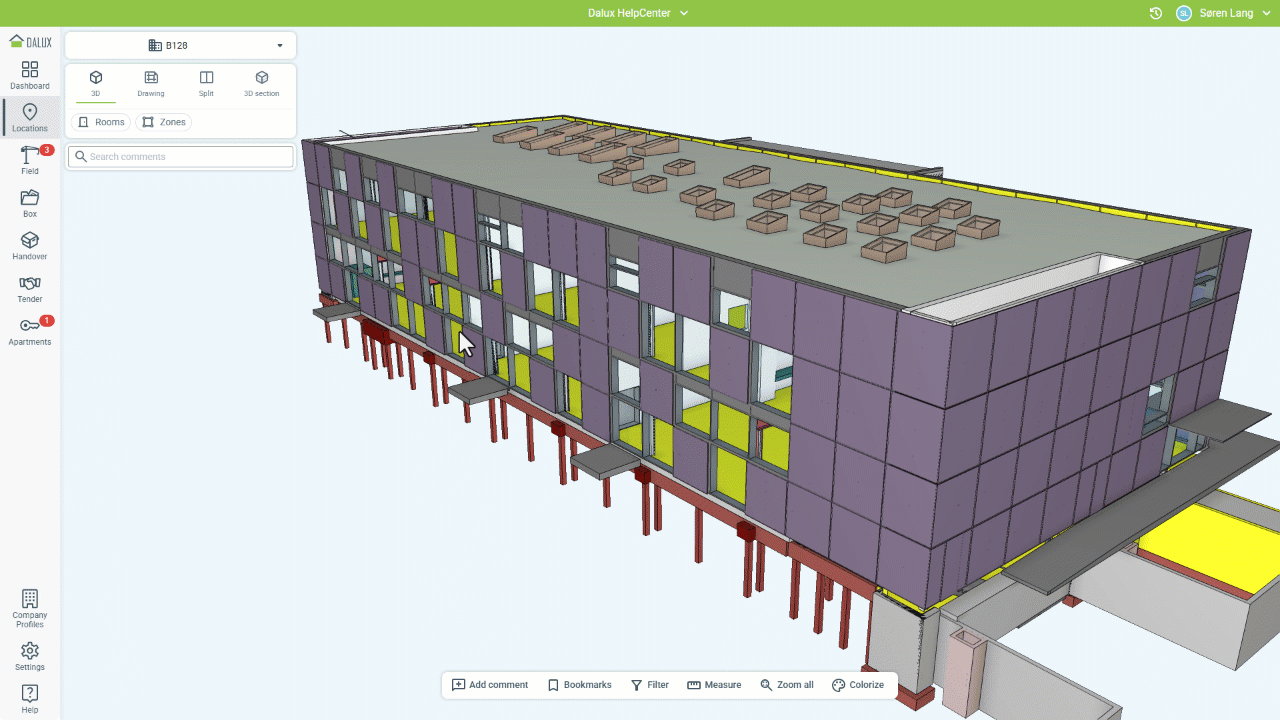

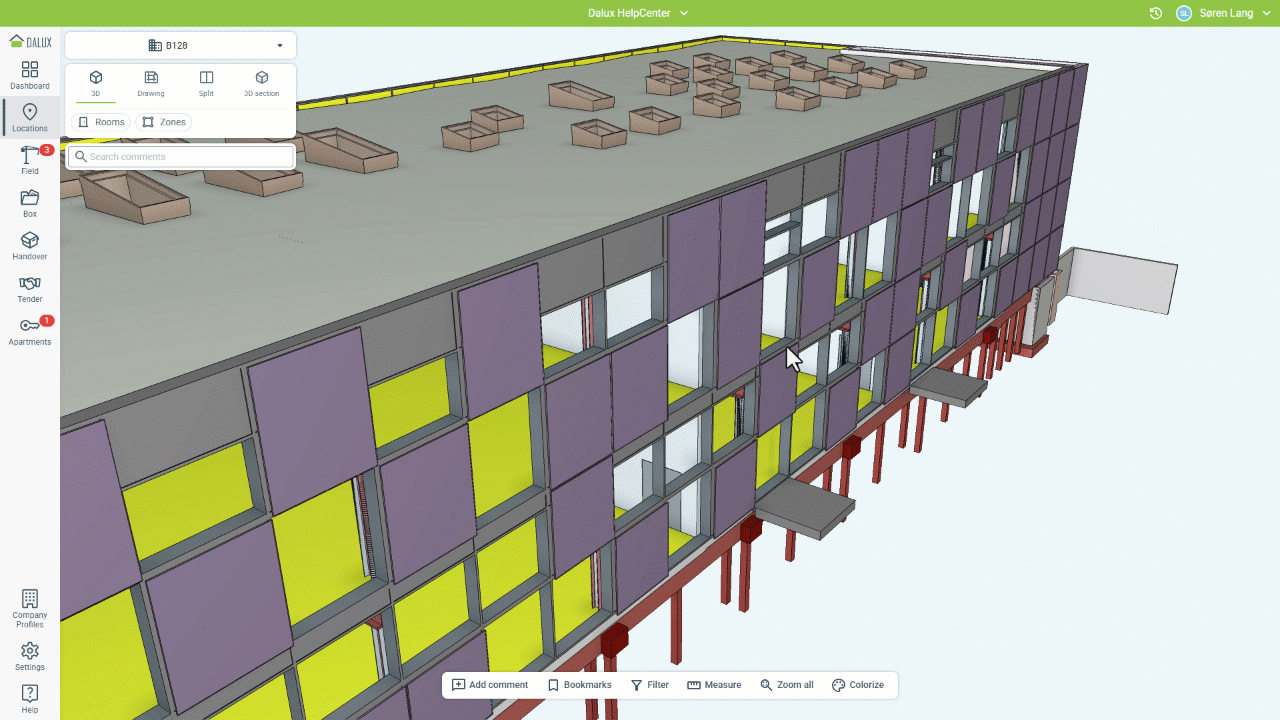

Aby utworzyć przekrój w modelu, przejdź do Lokalizacje, i wybierz budynek. Kliknij na element modelu, który będzie punktem początkowym przekroju. Następnie kliknij ikonę
.
Jeśli klikniesz na poziomy element, twój model zostanie przecięty poziomo. Jeśli klikniesz na pionowy element, twój model zostanie przecięty pionowo.
Aby usunąć wycinek, kliknij Usuń przekrój.
Wskazówki i podpowiedzi

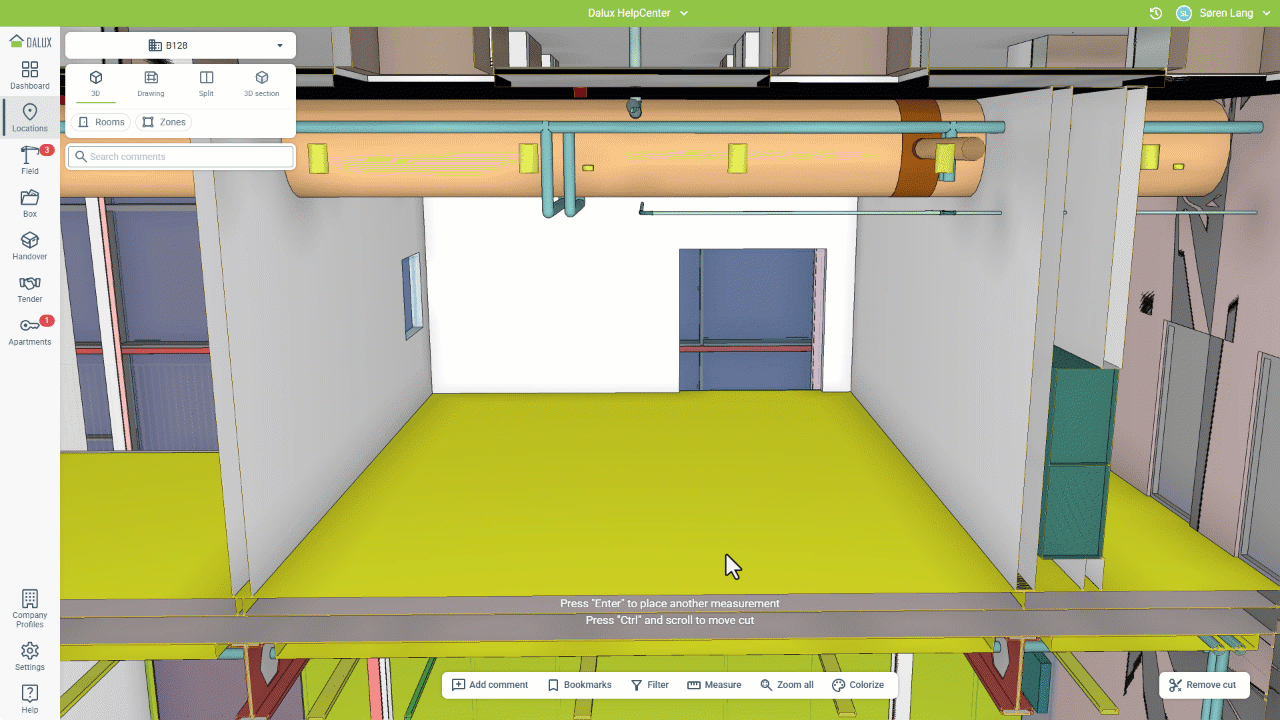

Możesz także użyć CTRL + kółko przewijania, aby przesunąć przekrój w górę lub w dół.
Możesz utworzyć kilka przekroi jednocześnie.
Wycinek Box
Jeśli chcesz wyciąć w wielu kierunkach jednocześnie, możesz użyć Box.
Aby to zrobić, kliknij na element i kliknij pod
Wycinek. Następnie wybierz 'Wycinek Box'.
To tworzy wycinek Box, który można dostosować za pomocą różnych kierunkowych strzałek. Aby usunąć wycinek, kliknij Usuń przekrój.
Ignoruj przekrój
Możesz zignorować przekrój dla pliku modelu lub konkretnej kategorii, aby uzyskać więcej kontekstu dla tych elementów. Aby to zrobić, po użyciu Wycinka, wybierz element i kliknij na 'Ignoruj kategorię' lub 'Ignoruj plik', aby wykluczyć je z przekroju i wyizolować elementy.
- Ignoruj kategorię: wyklucza wszystkie elementy z tej kategorii w przekroju
- Ignoruj plik: wyklucza wszystkie elementy z pliku wybranego obiektu w przekroju
Pokazany przykład ignoruje plik modelu MEP z przekroju:
To działa we wszystkich metodach wykonywania przekroi wymienionych powyżej.

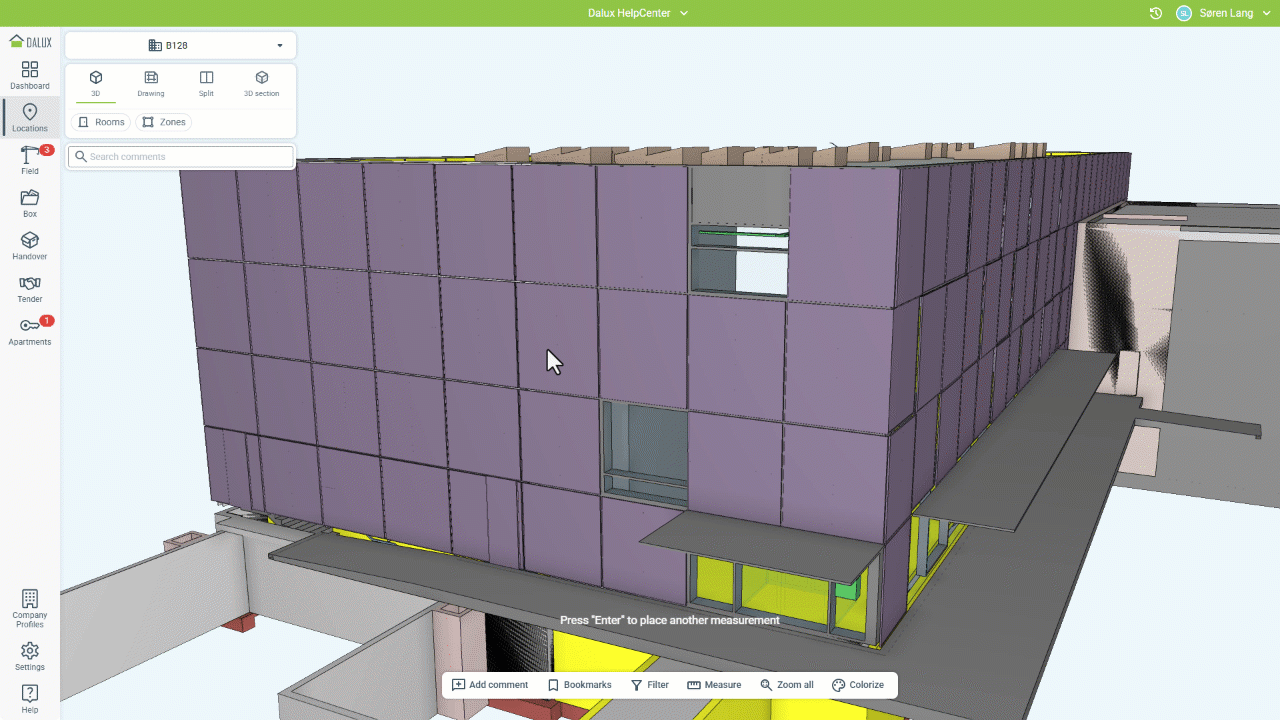

Jak wykonywać pomiary w 3D
Wskazówki i podpowiedzi
Aby przyspieszyć przepływ pracy, spróbuj użyć tych skrótów:
- Spacja ustawia widok prostopadle do przekroju 2D
- Ctrl+Z aby cofnąć najnowszy pomiar
- 'Enter’ aby aktywować ostatnio używane narzędzie pomiarowe
- 'Esc’ aby wyjść z trybu pomiarowego
- Kliknij strzałki na pomiarze, aby zmienić pomiar
Przekrój 2D
Przed zmierzeniem w 3D, możesz utworzyć przekrój 2D wzdłuż dowolnej płaszczyzny, zapewniając, że wszystkie pomiary są wykonywane w tej płaszczyźnie.
Przejdź do Lokalizacje i znajdź element, który chcesz zmierzyć
Miara

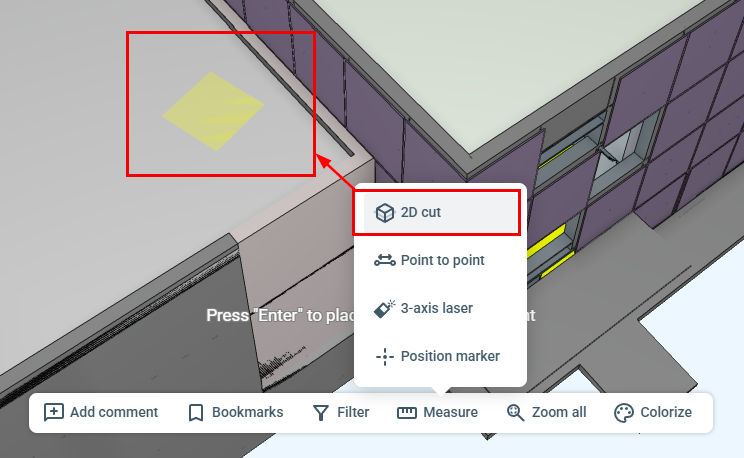

'Przekrój 2D'. Wybierz dowolną płaszczyznę.
To utworzy przekrój wzdłuż wybranej płaszczyzny, zapewniając, że wszystkie pomiary 3D będą przyciągane do elementów przeciętych przez przekrój. Jeśli linie siatki są widoczne, pomiary 3D będą się na nich również przyciągać.

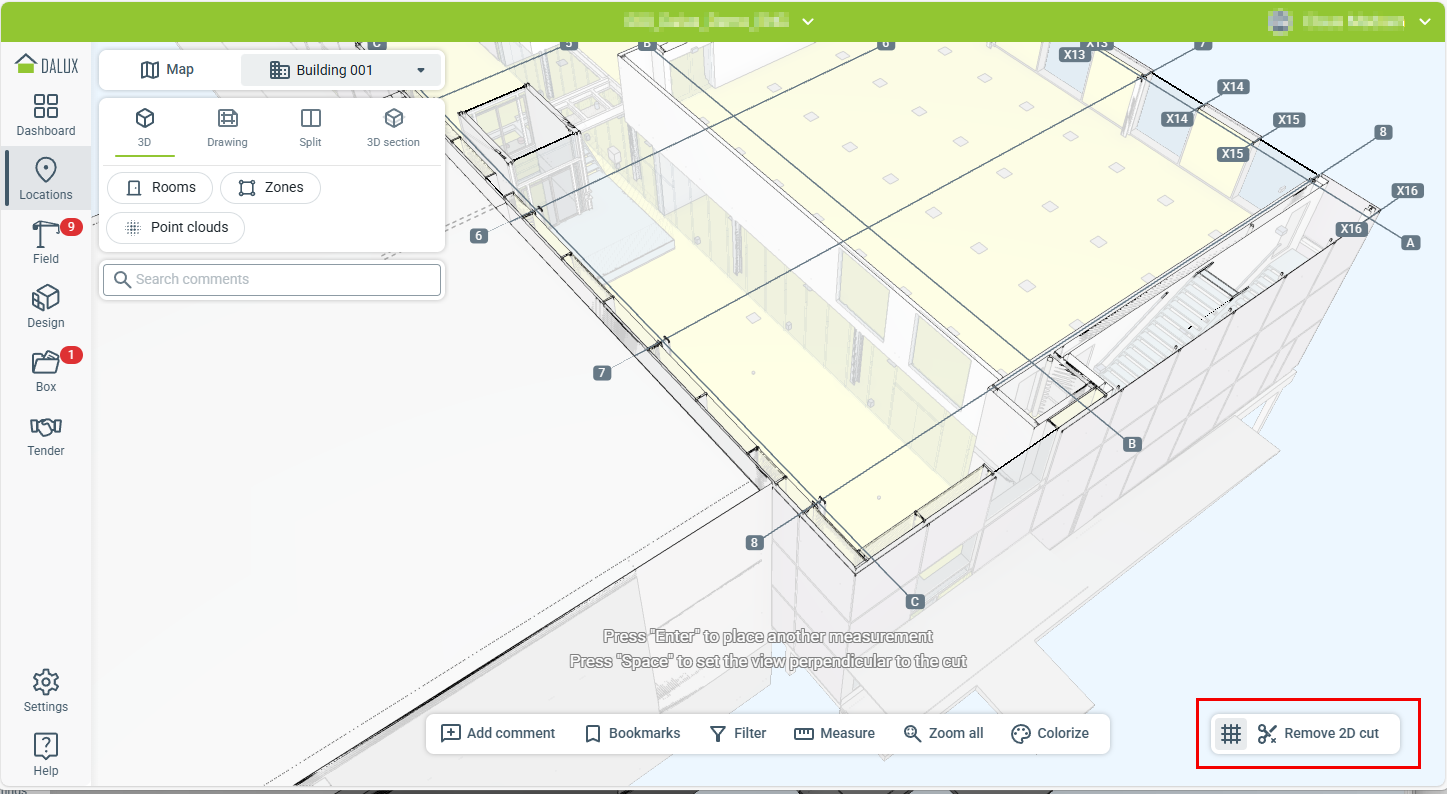

W prawym dolnym rogu kliknij , aby włączać lub wyłączać linie siatki, albo wybierz
Usuń przekrój 2D, aby usunąć przekrój i całkowicie usunąć wszystkie pomiary.
Punkt do punktu

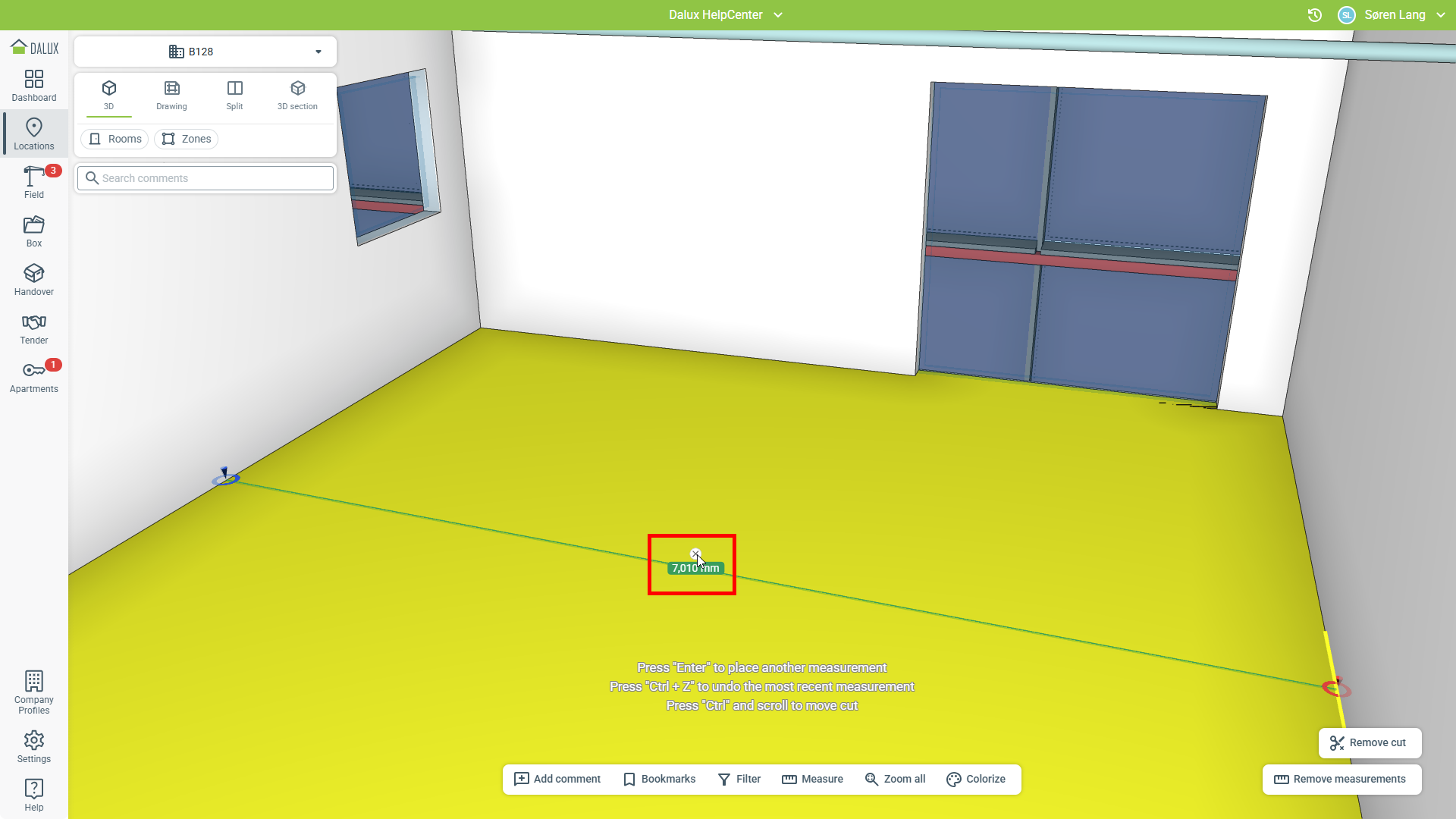

Pomiar punkt do punktu pozwala na zmierzenie odległości między dwoma punktami.
Przejdź do Lokalizacje i znajdź element, który chcesz zmierzyć
Miara
'Punkt do punktu'.
Możesz wykonywać dowolną liczbę pomiarów, klikając ponownie 'Punkt do punktu'.
Aby usunąć pomiar, najedź myszką na pomiar i kliknij .
3-osiowy laser

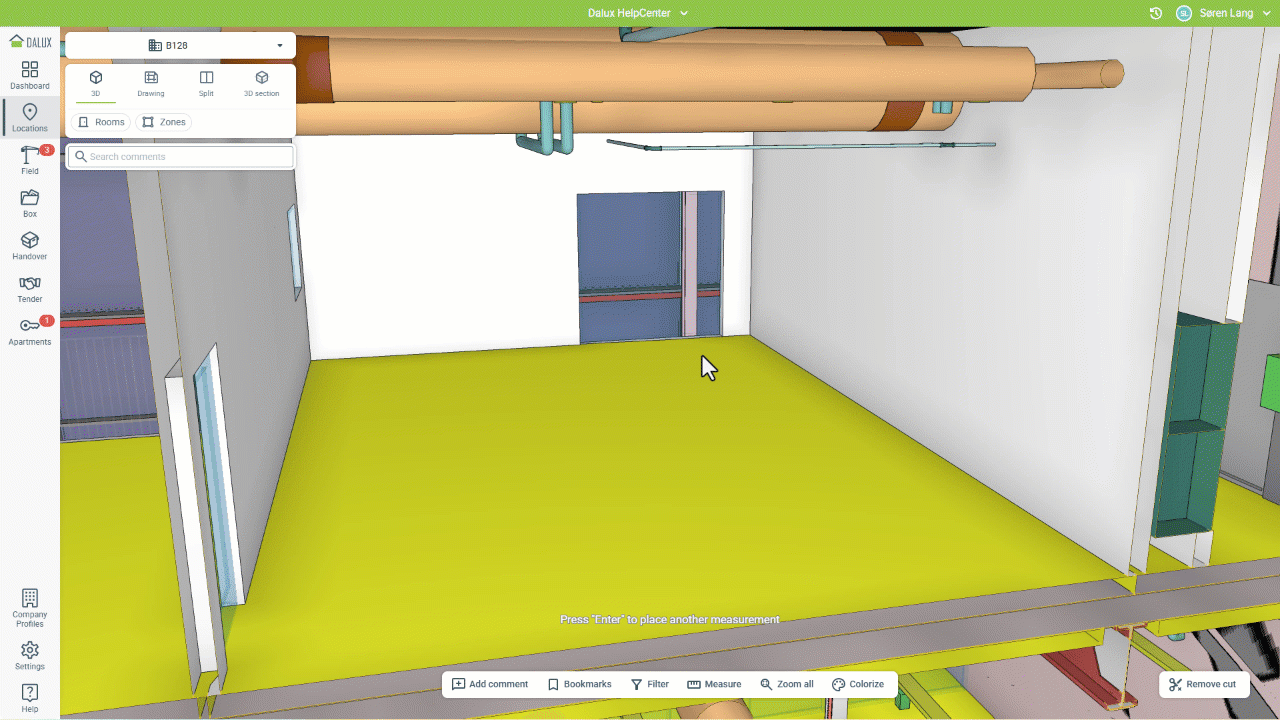

Narzędzie 3-osiowego lasera tworzy pomiary w trzech kierunkach wychodzących z tego samego punktu. Działa to podobnie jak posiadanie narzędzia do pomiaru laserowego na placu budowy.
Przejdź do Lokalizacje i znajdź element, który chcesz zmierzyć
Miara
'3-osiowy laser'.
Następnie kliknij gdziekolwiek w modelu, aby umieścić laser. Możesz przesuwać laser, klikając i przeciągając go.
Wiele laserów można dodać, klikając ponownie '3-osiowy laser'.
Wskazówki i podpowiedzi
Możesz użyć strzałek na końcu pomiaru, aby przenieść, rozwinąć lub wycofać laser do następnej powierzchni.

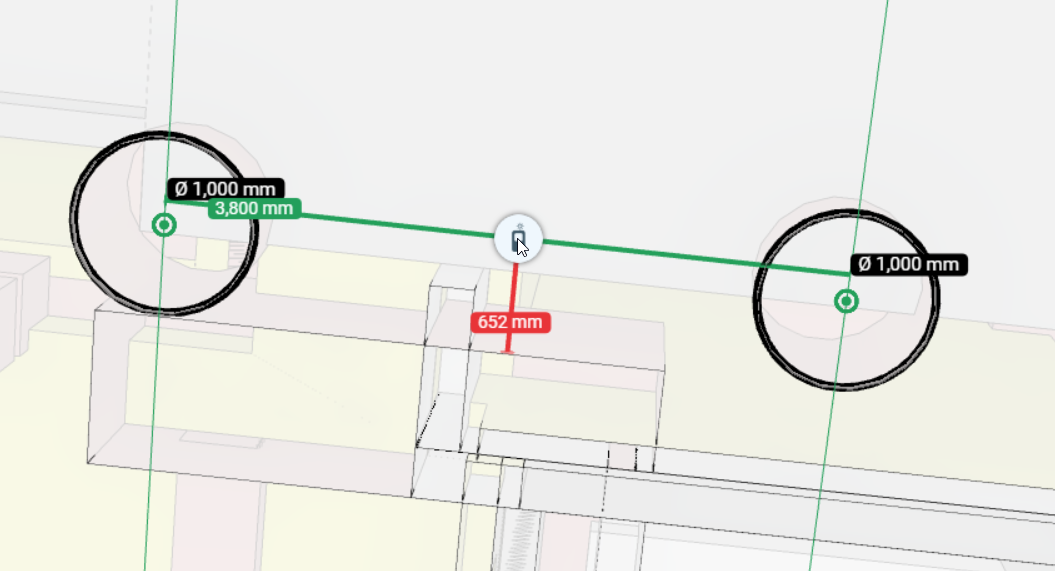

Używając pomiaru punkt do punktu lub 3-osiowego lasera do mierzenia okrągłych obiektów, pomiary będą wykonywane od środka obiektu.
Pomiar najkrótszej odległości

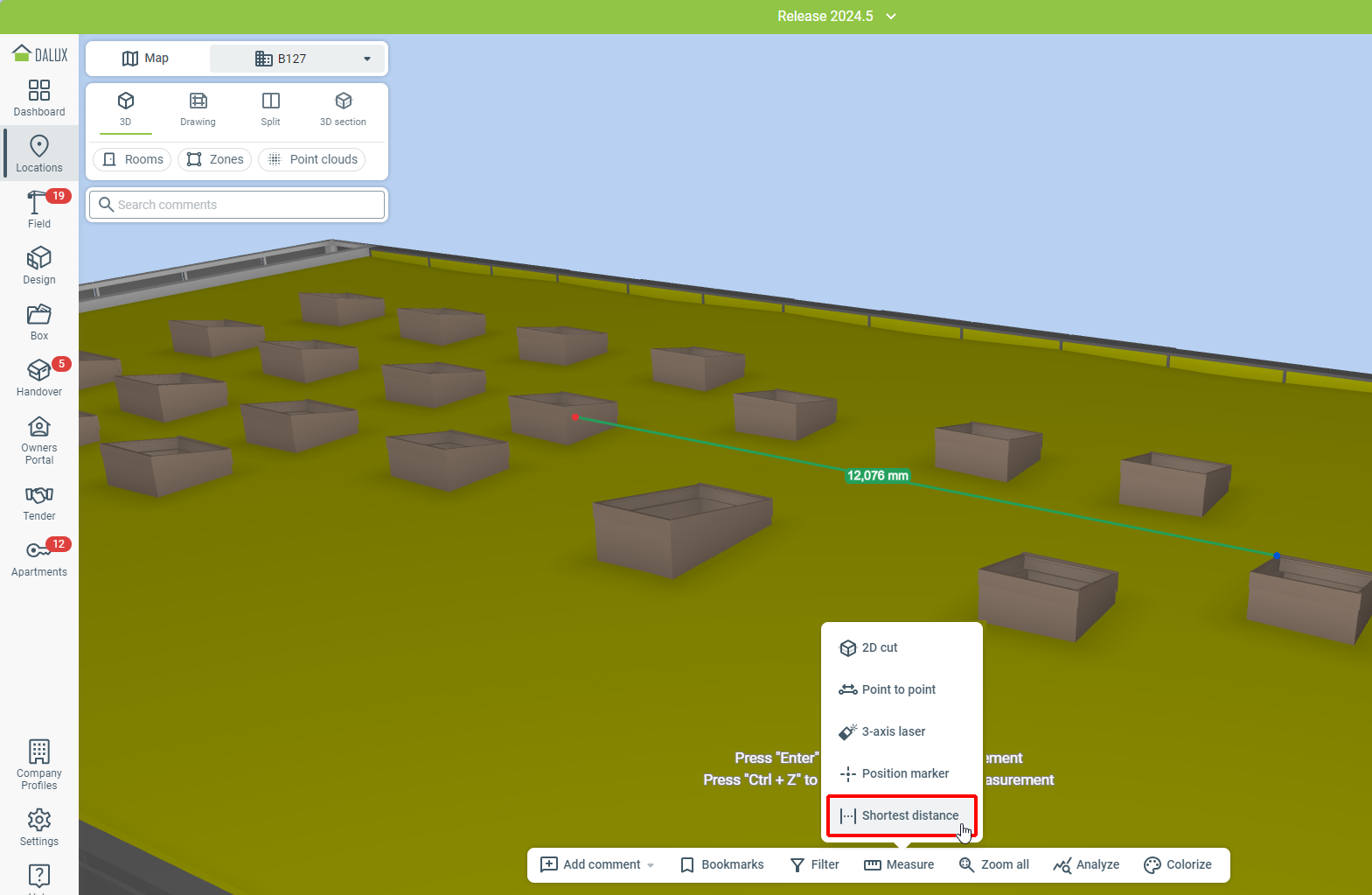

Jeśli korzystasz z aplikacji komputerowej Dalux, możesz zmierzyć najmniejszą odległość między dwoma obiektami w modelu. Kliknij dwa obiekty w modelu, a najmniejsza odległość między obiektami zostanie zmierzona.
Znacznik położenia

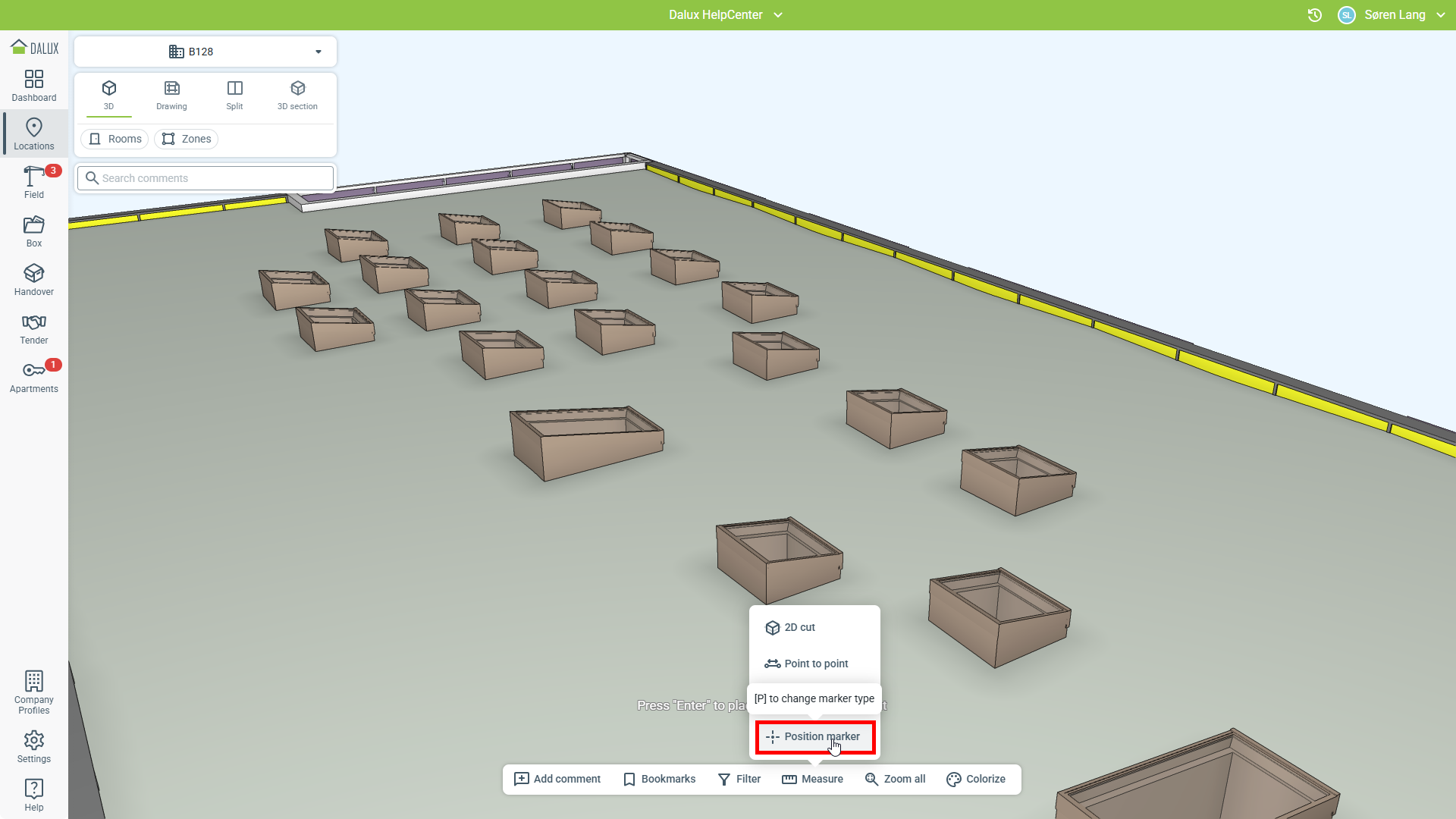

Możesz uzyskać dokładną pozycję modelu, używając pomiaru znacznika położenia.
Kliknij Miara
'Znacznik położenia'

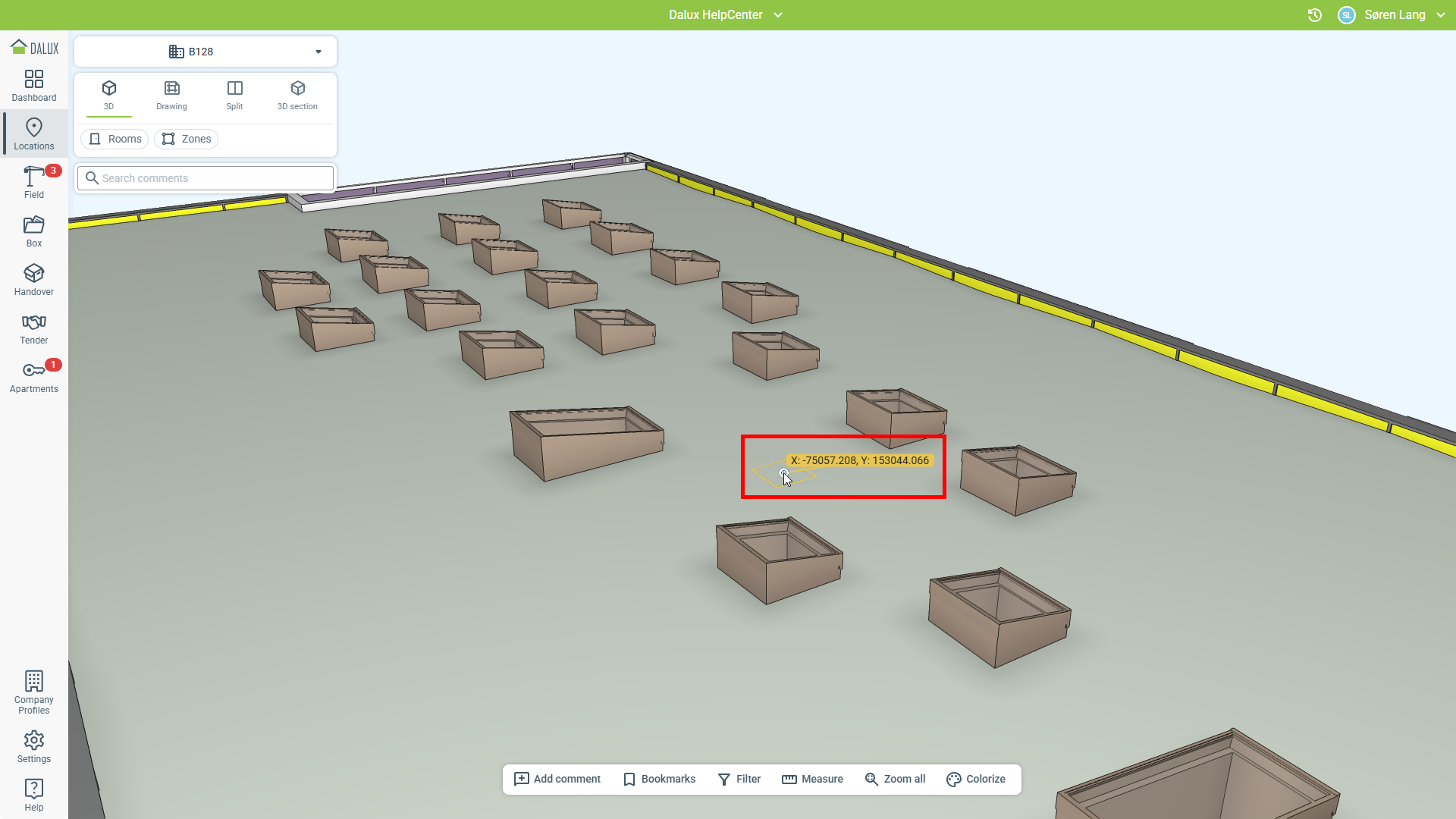

Kliknij w dowolnym miejscu w swoim modelu, aby umieścić znacznik.
Możesz skopiować współrzędne pozycji, klikając lub usunąć je, klikając
.

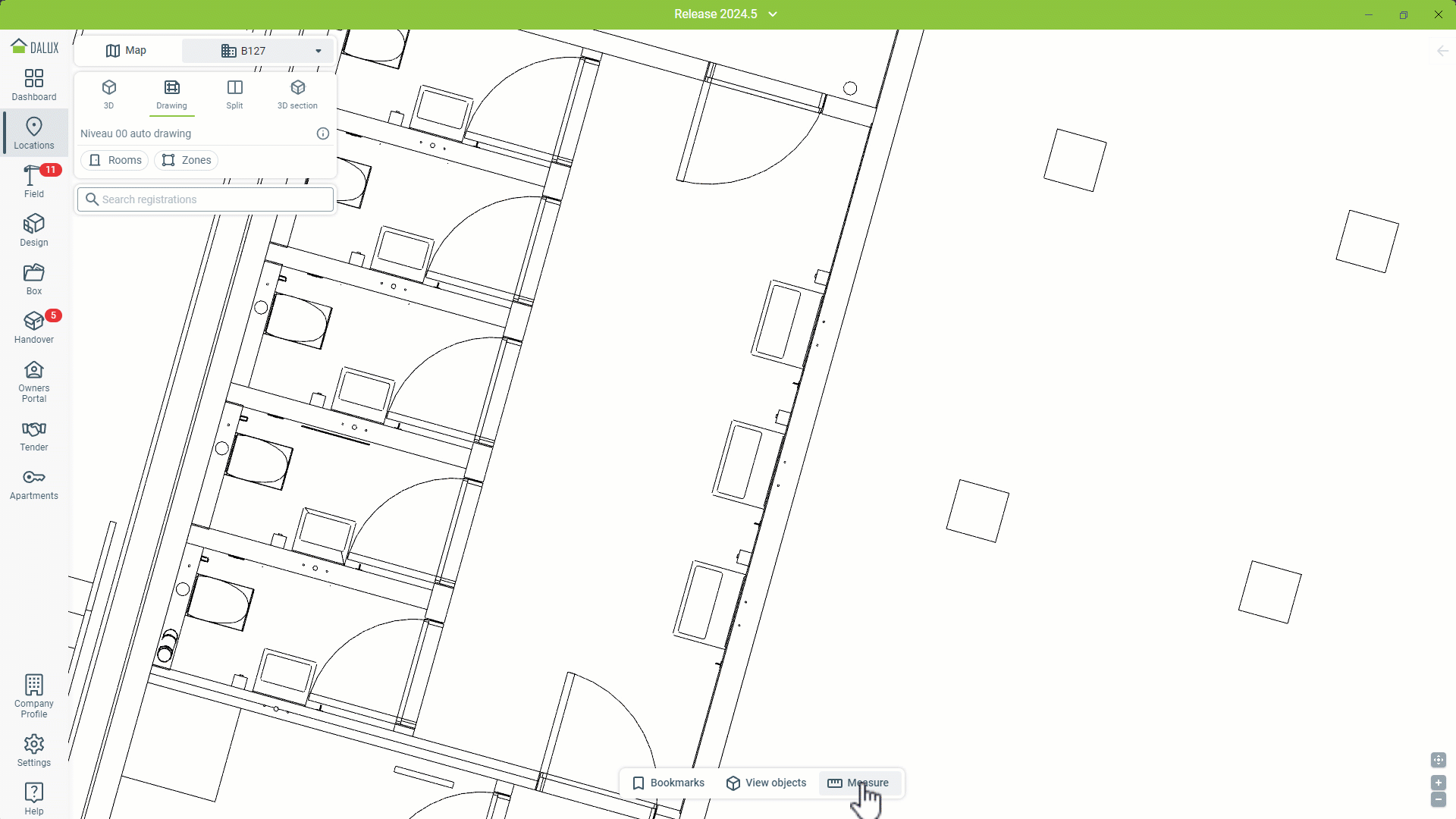

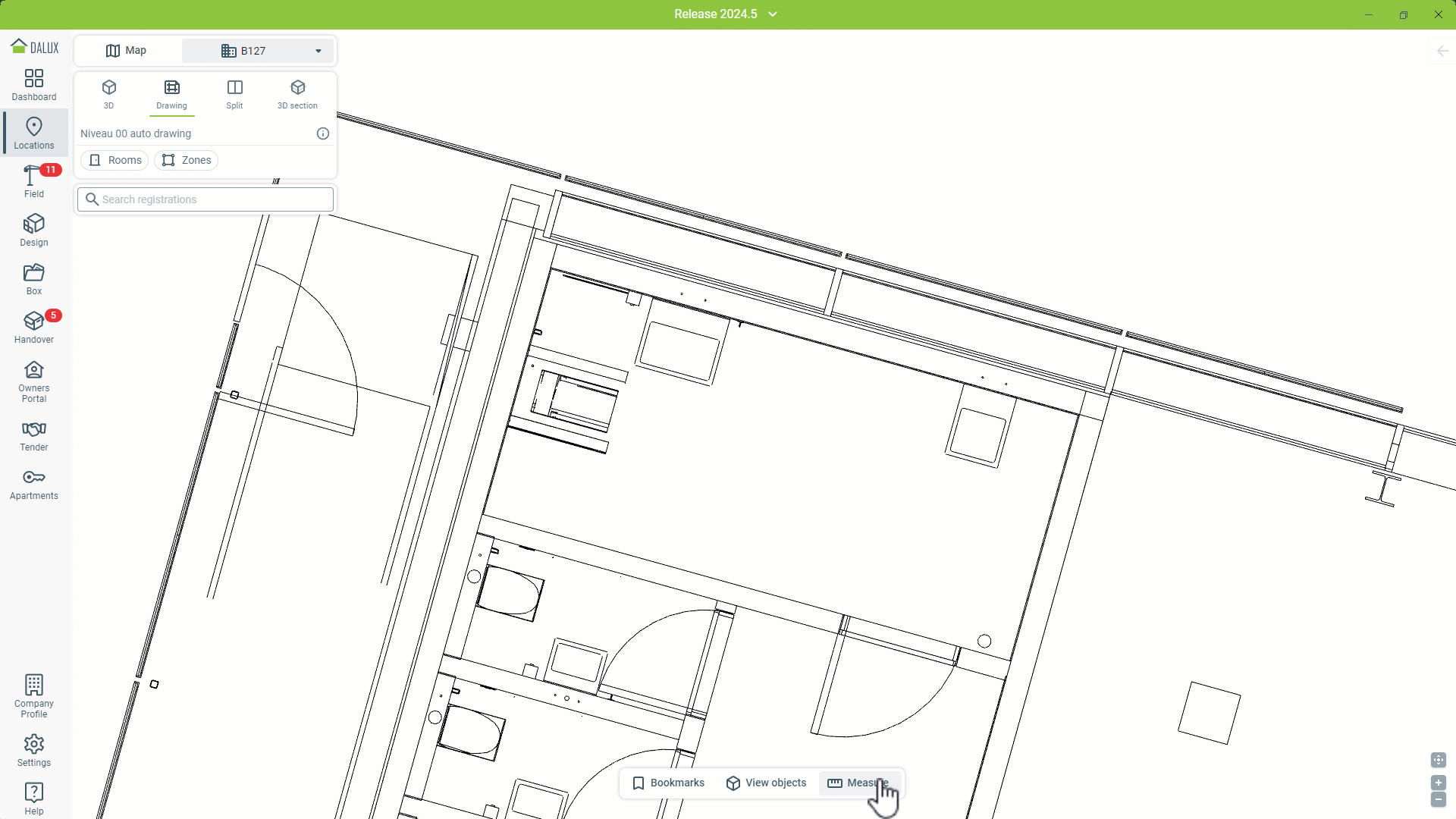

Jak wykonywać pomiary w 2D
Wskazówki i podpowiedzi

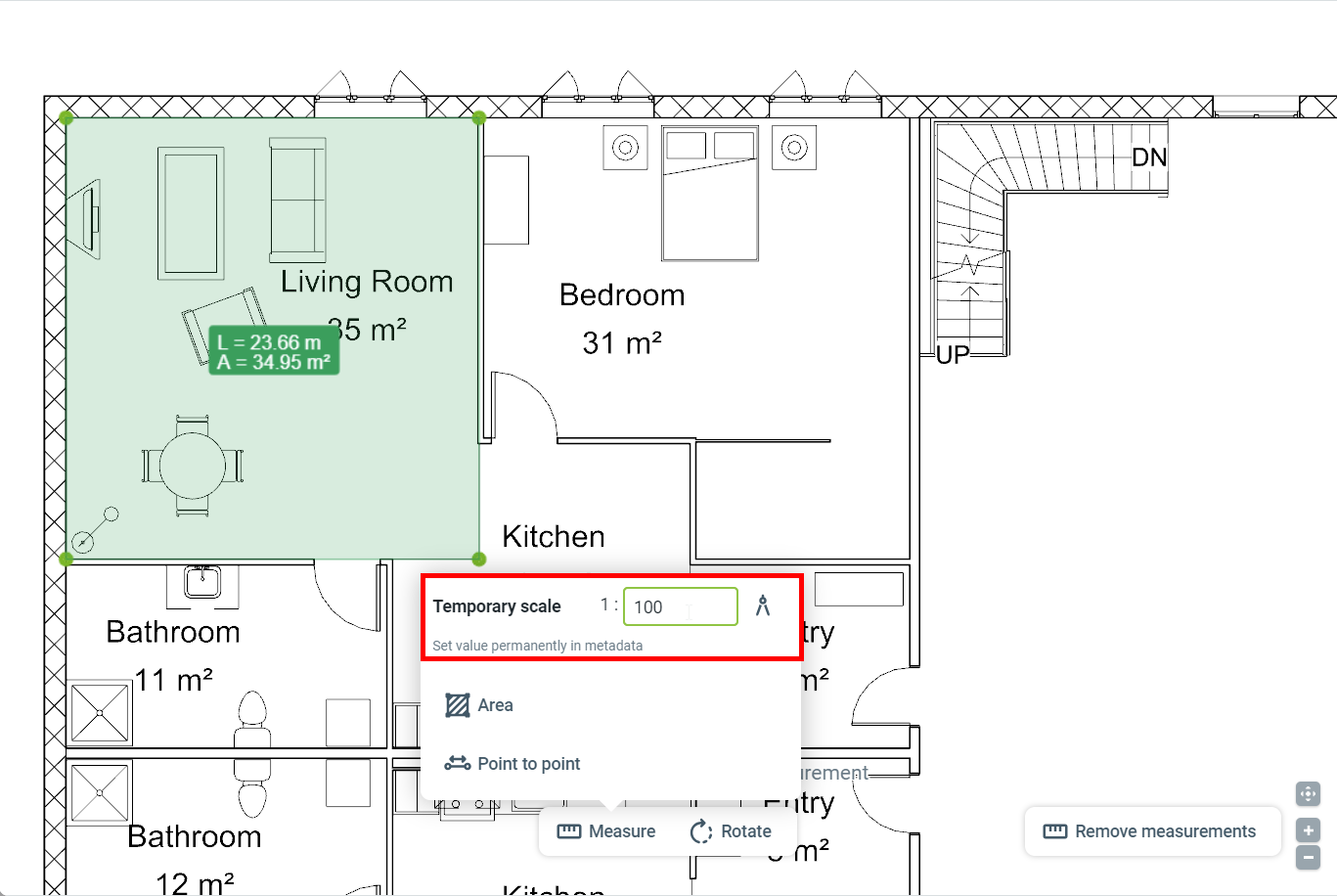

Jeśli twój rysunek nie ma skali, możesz ustawić tymczasową skale dla rysunku.
Punkt do punktu
Pomiar punkt do punktu pozwala na zmierzenie odległości między dwoma punktami.
Przejdź do Lokalizacje i znajdź element, który chcesz zmierzyć
Miara
'Punkt do punktu'.

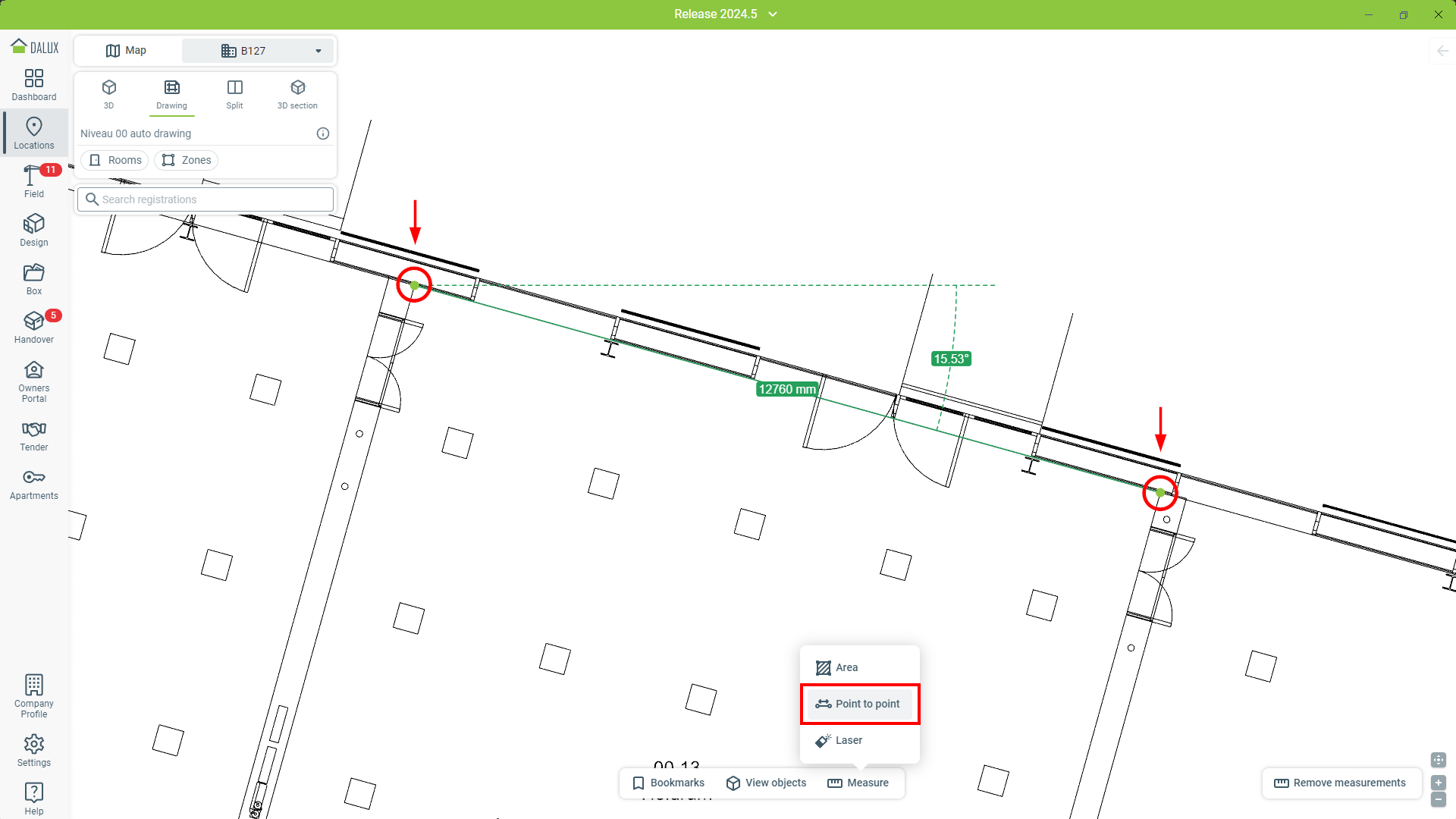

Wybierz dwa punkty, między którymi chcesz uzyskać odległość, klikając na rysunku. Oprócz odległości, otrzymasz także kąt w stosunku do poziomej linii bazowej.
Wskazówki i podpowiedzi
Możesz utworzyć serię pomiarów w 2D, naciskając Enter po pierwszym pomiarze. Możesz także rozpocząć nowy pomiar z punktu końcowego istniejącego, klikając w niego.

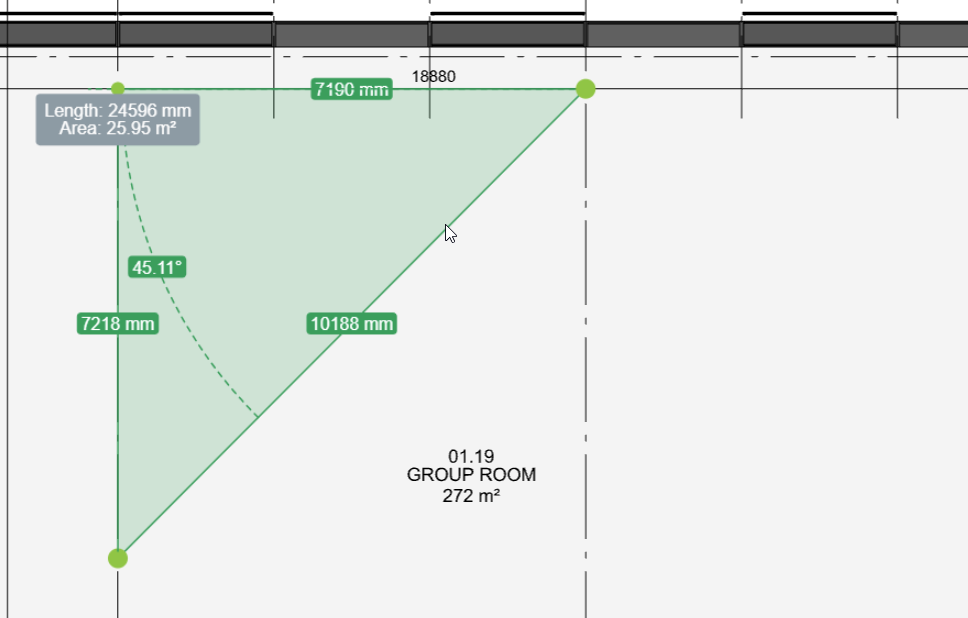

Po zamknięciu pomiaru punkt-punkt w figurę geometryczną jej pole zostanie obliczone automatycznie.
Podczas wybierania punktów funkcja przyciągania pomaga dokładnie znaleźć narożniki na rysunku. Pomaga to również w znajdowaniu kątów 90° dla prostych powierzchni, takich jak ściany i drzwi.
Obszar
Ta funkcja obliczy zarówno obszar, jak i obwód wielokąta. Kliknij i przeciągnij na swoim rysunku, aby utworzyć kształt prostokątny.
Alternatywnie, kliknij, aby utworzyć pojedyncze punkty na rysunkach, które będą połączone. Gdy skończysz, wybierz ponownie swój punkt startowy, aby obliczyć obszar.
Laser
Dzięki funkcji lasera możesz wybrać dowolny punkt na swoim rysunku, a Dalux znajdzie najbliższe odległości do otaczających powierzchni.
Po wykonaniu pomiaru kliknij i przeciągnij w środku, aby przesunąć pozycję pomiaru.
Kliknij na strzałkę jednego z końców pomiaru, aby zmienić pomiar na następną linię.
