Ten artykuł opisuje, jak przesyłać, zarządzać i wyświetlać 'Chmurami punktów' przesłanymi do Dalux.

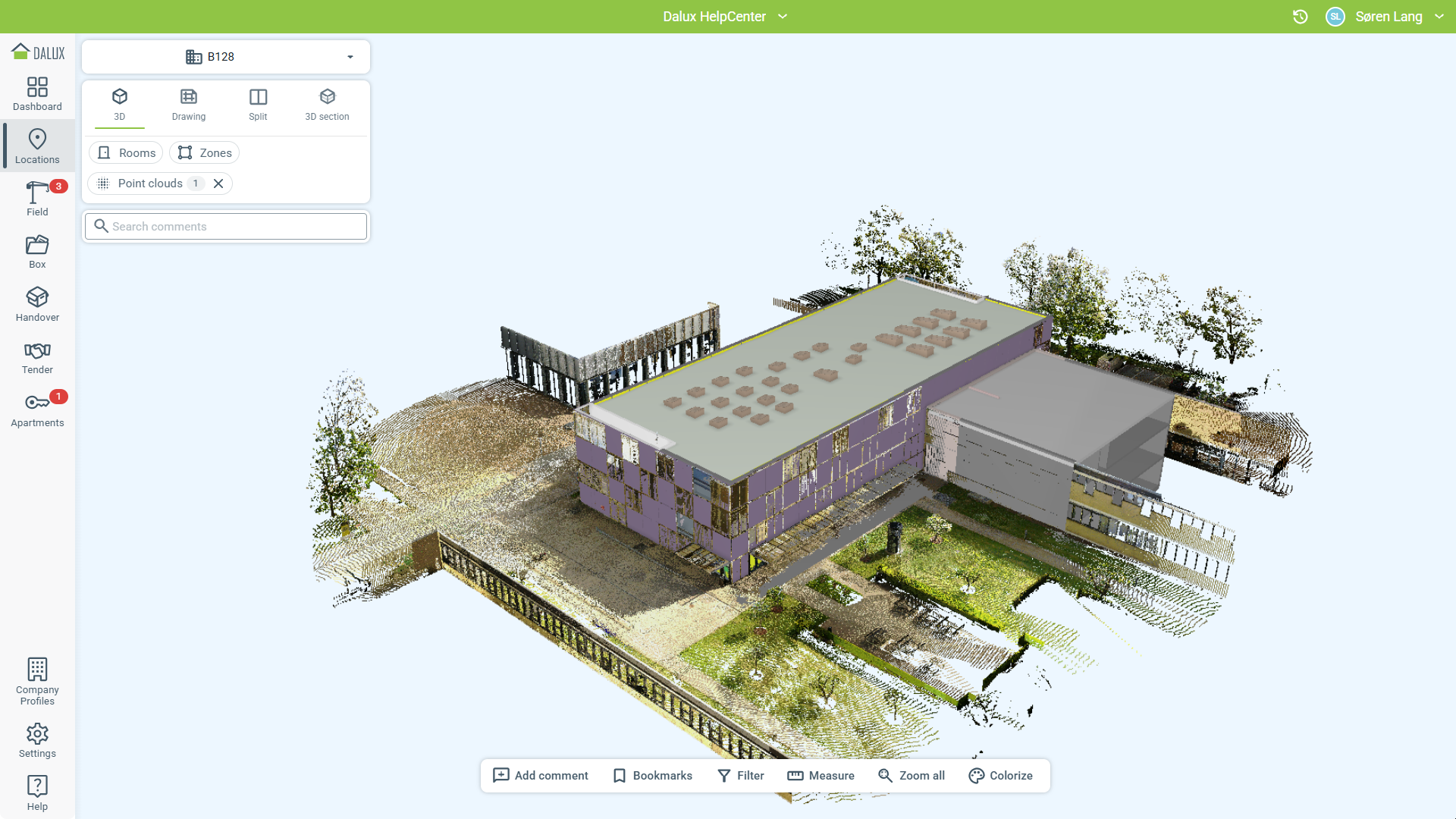

Chmury punktów to zestaw danych zawierających współrzędne geometryczne, wartości kolorów i jasność. Zazwyczaj są generowane przez skanery LIDAR, które skanują obszar i zbierają punkty danych. Punkty danych są następnie przekształcane w obrazy 3D w postaci chmury punktów.
Chmury punktów w Dalux mogą być używane na kilka sposobów. Najczęstsze użycie to monitorowanie procesu budowlanego w celu kontroli jakości lub porównań stanu wykonanego.
Informacje techniczne
W większości przypadków zalecany format pliku dla optymalnego wykorzystania to .laz, ale inne formaty plików będą działać dobrze z Dalux. Zalecamy, o ile to możliwe, postępowanie według preferowanych formatów plików poniżej, od lewej do prawej.
.laz .las
.e57
.ply
.pts
.xyz
Maksymalny rozmiar pliku to 8GB.
Pliki .pts i .xyz różnią się specyfikacją, więc poprawna interpretacja nie może być zagwarantowana. W przypadku, gdy jest to jedyny dostępny rodzaj formatu, można skorzystać z usługi takiej jak Pointzip, by skonwertować pliki na .laz.
Dalux nie obsługuje plików .rcp.
Jak skonfigurować chmury punktów
Uprawnienia użytkownika
Administratorzy projektu, menedżerowie planowania projektu oraz grupy użytkowników z uprawnieniami „Edytuj” do lokalizacji mogą zarządzać chmurami punktów.

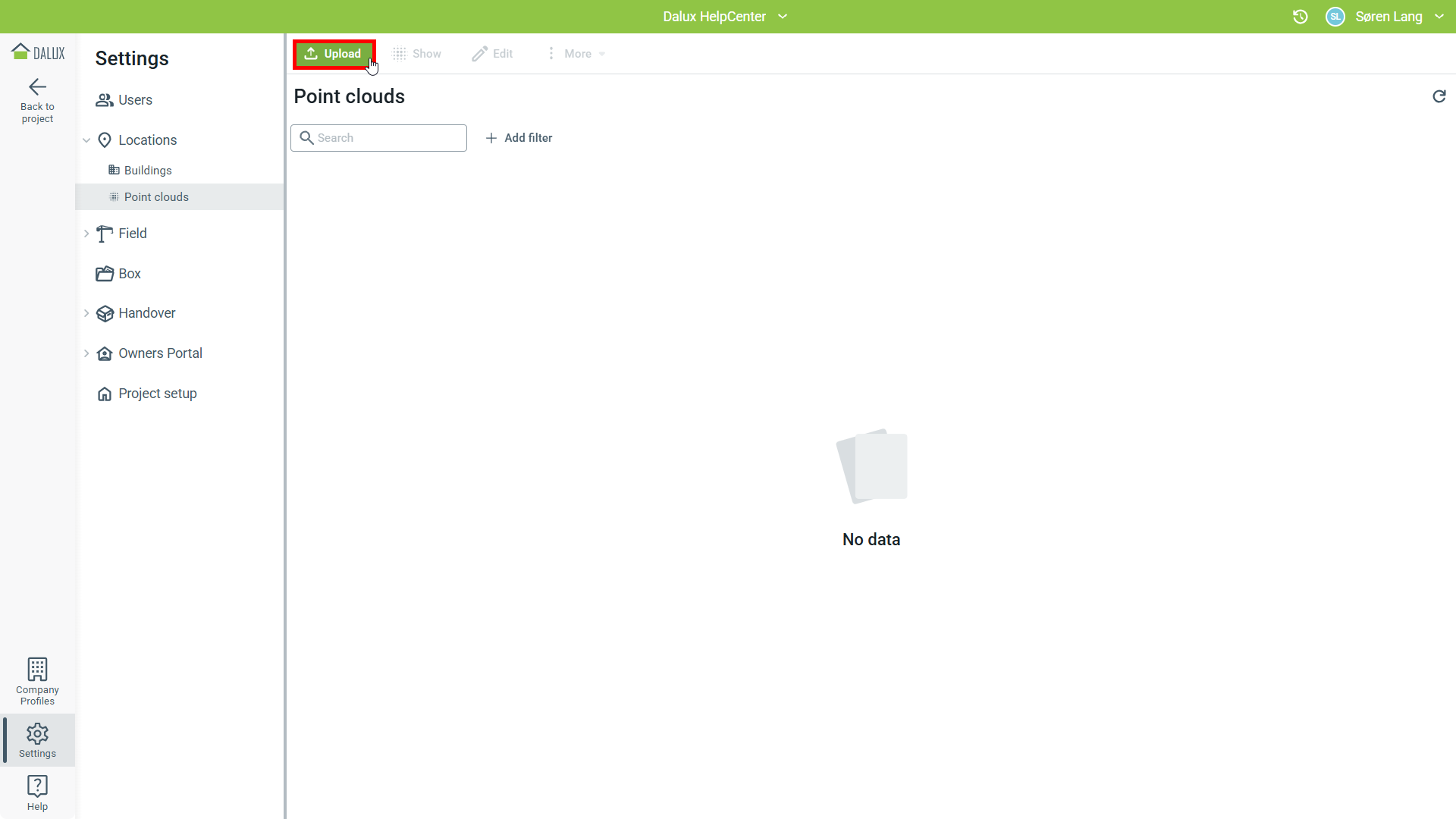

Aby przesłać chmury punktów, przejdź do Ustawienia
Lokalizacje
Chmury punktów
Prześlij.

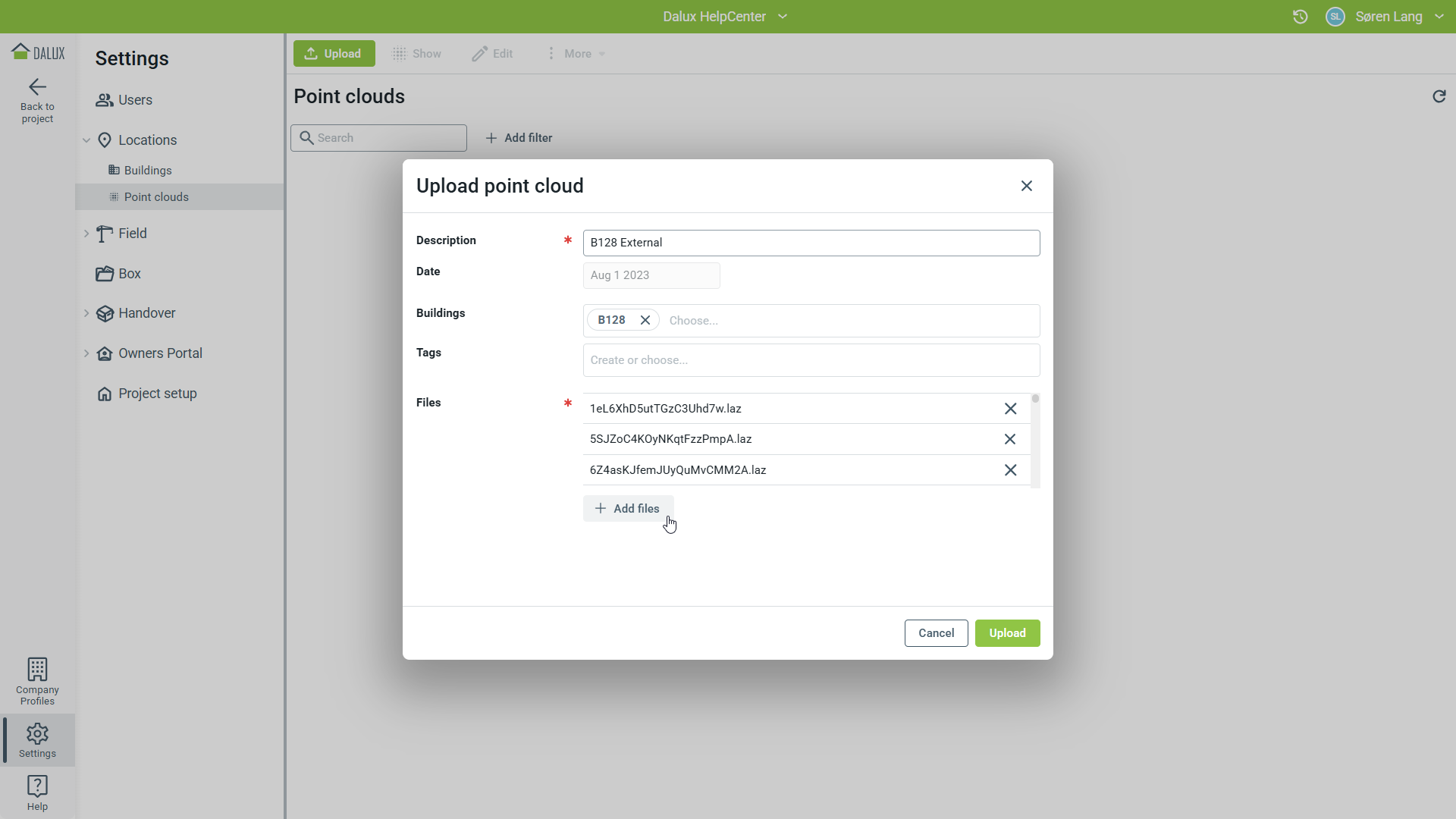

Dodaj opis i wybierz budynek, z którym powiązana jest chmura punktów.
Możesz dodać własne tagi, aby ułatwić późniejsze filtrowanie i sortowanie chmur punktów. Tagi będą również wyświetlane w Lokalizacje.
Można jednocześnie przesłać jeden lub więcej plików chmury punktów. Po przesłaniu chmur punktów Dalux przetworzy pliki przed ich użyciem.
Poszczególne pliki można dodawać lub usuwać z chmury punktów, wybierając chmurę punktów i klikając Edytuj.
Całą chmurę punktów można usunąć, wybierając ją, klikając Więcej, a następnie
Usuń chmurę punktów.
Jeśli chmury punktów pochodzą z różnych dat, utwórz nową chmurę punktów i wykonaj ten sam proces.

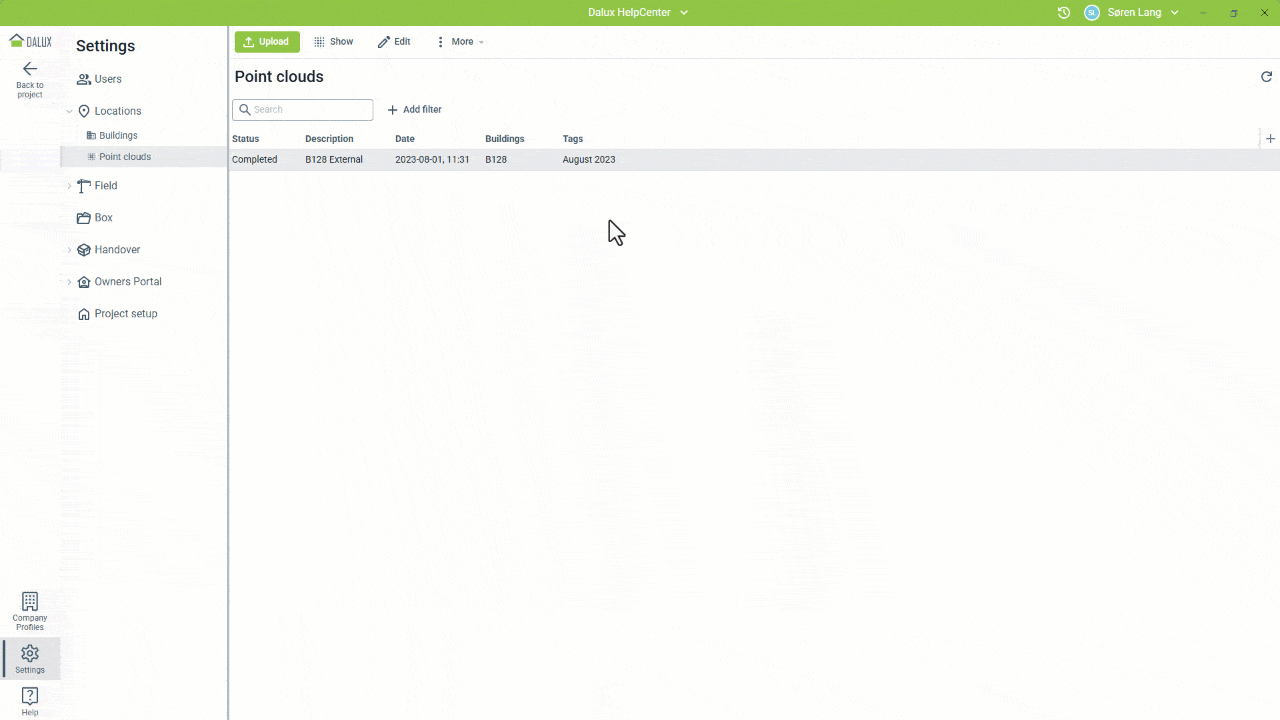

Gdy chmura punktów została przesłana i przetworzona, można ją wyświetlić, klikając na chmurę punktów w widoku listy, a następnie klikając Wyświetl w górnym menu.
Informacje techniczne
Jak pobrać chmury punktów z Dalux
Jeśli chcesz pobrać dane chmury punktów z Dalux, przejdź do:
Ustawienia
Lokalizacje
Chmury punktów
Wybierz chmurę punktów z widoku listy
Edytuj.

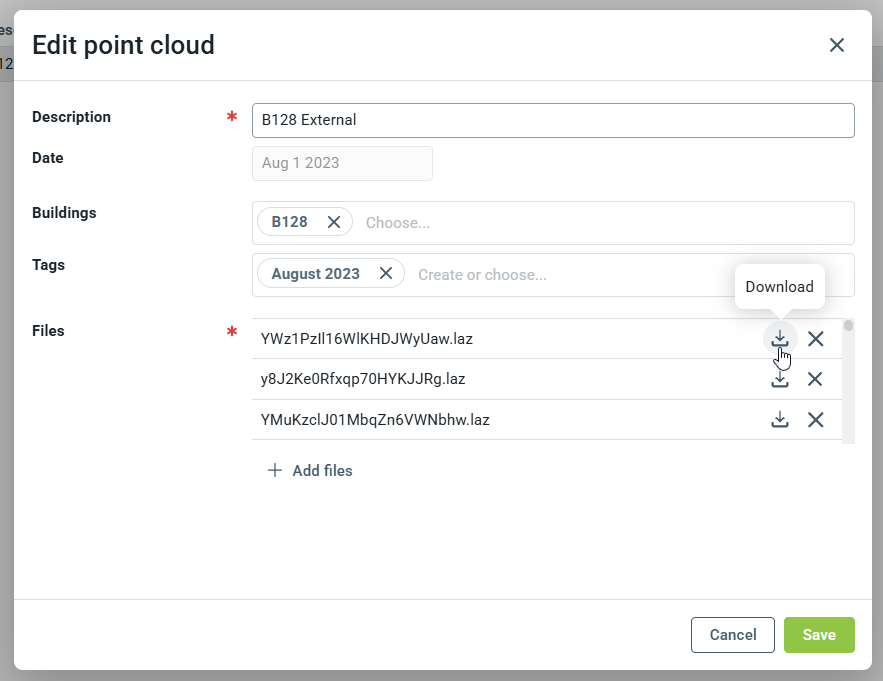

Otworzy to chmurę punktów i każdy plik można pobrać, klikając ikonę .
Jak używać chmur punktów z Lokalizacjami
Jeśli chmury punktów i model 3D są dopasowane, chmura punktów może być wyświetlana wraz z Modelem 3D. Chmury punktów mogą być przeglądane z poziomu Lokalizacji.
Przejdź do Lokalizacje i wybierz budynek powiązany z chmurą punktów.

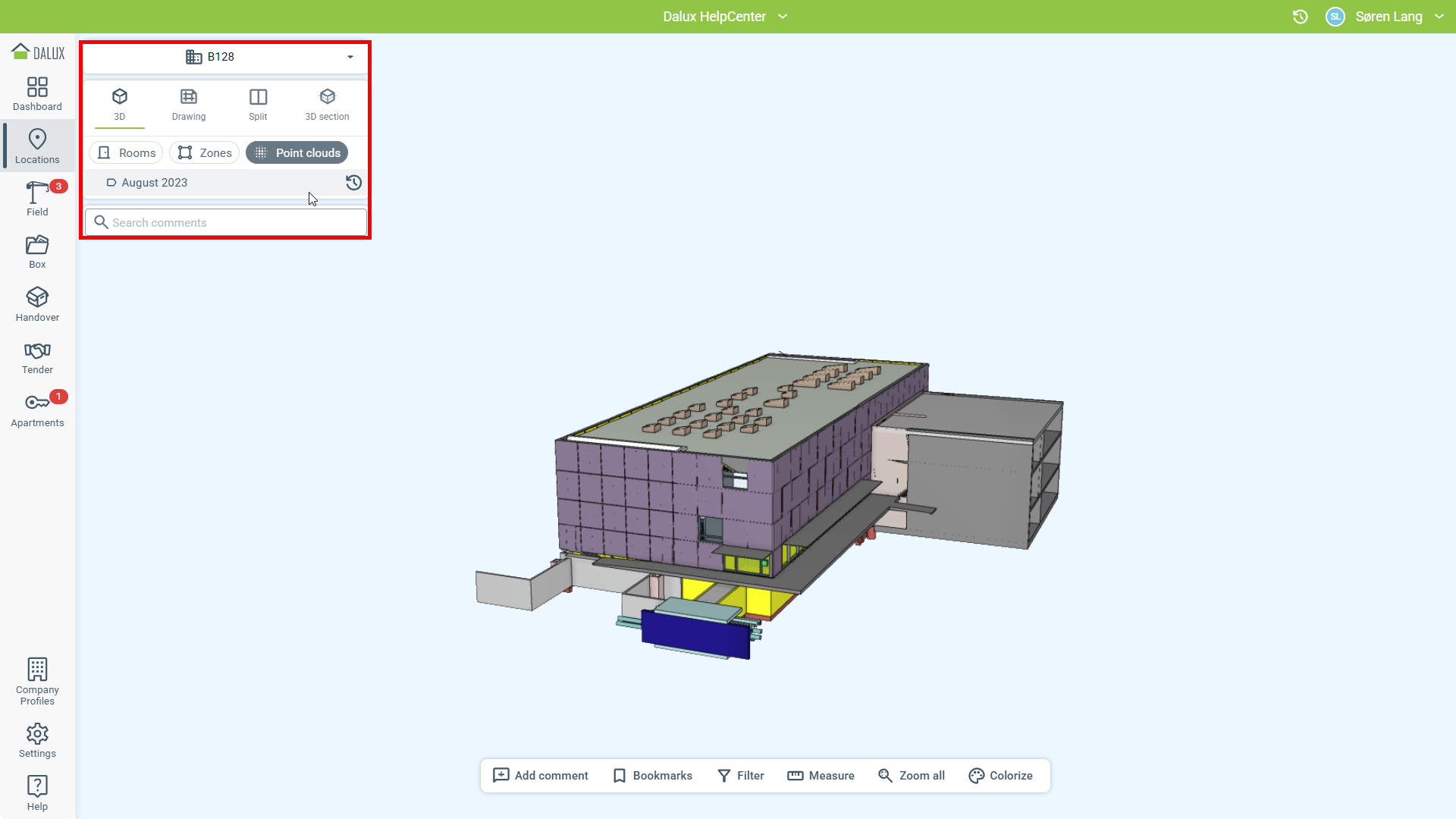

Chmury punktów są dostępne z widoku 3D. Kliknij 3D
Chmury punktów. Następnie możesz wybrać, którą chmurę punktów wyświetlić.
Chmura punktów jest wyświetlana obok modelu 3D, a nawigacja w 3D działa tak, jak zwykle w Dalux.

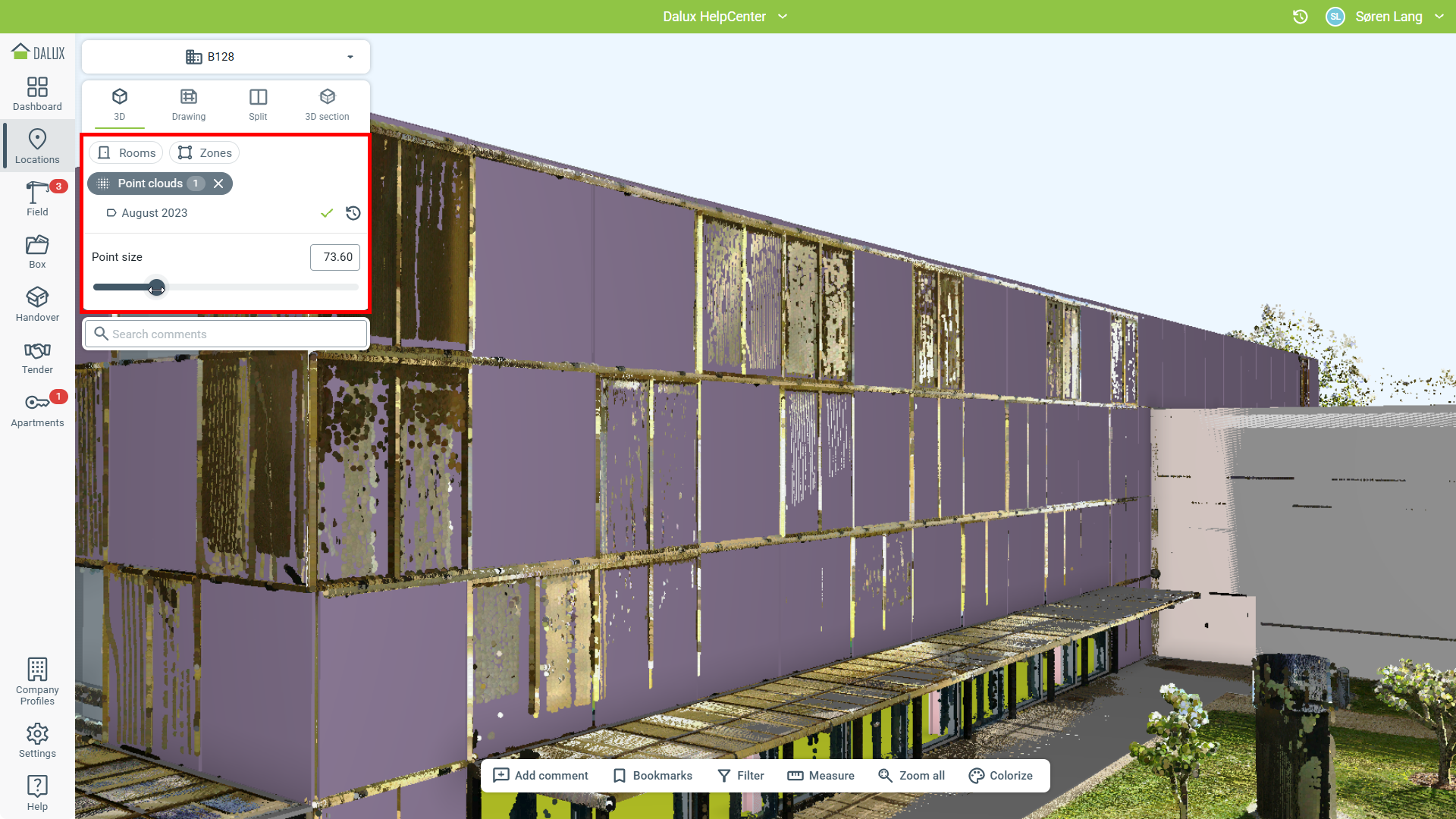

Podczas korzystania z wersji przeglądarkowej Dalux dostępna jest opcja zmiany rozmiaru punktów za pomocą suwaka 'Rozmiar punktu'. Zmniejsz poziom szczegółowości, ustawiając wyższą wartość, aby przyspieszyć wyświetlanie. Aby uzyskać wyższy poziom szczegółowości, ustaw niższą wartość rozmiaru punktu.
Porównaj chmury punktów z modelem
W Field Pro i InfraField Pro możesz porównać swoją chmurę punktów z modelem. Dalux oznacza punkty, które różnią się od twojego modelu o ustaloną odległość. Aktywuj „Porównaj z 3D” w menu Lokalizacje i ustaw próg na preferowaną odległość. Dalux użyje kodowania kolorami, aby wskazać punkty powyżej lub poniżej progu.
