W Dalux możesz powiązać dokumenty z grupami obiektów 3D w projekcie. W ten sposób można dodać odpowiednią dokumentację do grup obiektów i szybko znaleźć informacje na ich temat.
Pozwala to na wygodny dostęp do odpowiednich dokumentów poprzez poruszanie się po modelu, bez potrzeby szukania dokumentów w Box.
Jak dodać dokument do grupy obiektów
Informacje techniczne
Grupy obiektów 3D muszą być aktywowane i skonfigurowane w projekcie, aby można było dodawać do nich dokumenty. Przeczytaj więcej w tym artykule: Jak utworzyć grupy obiektów 2D/3D.

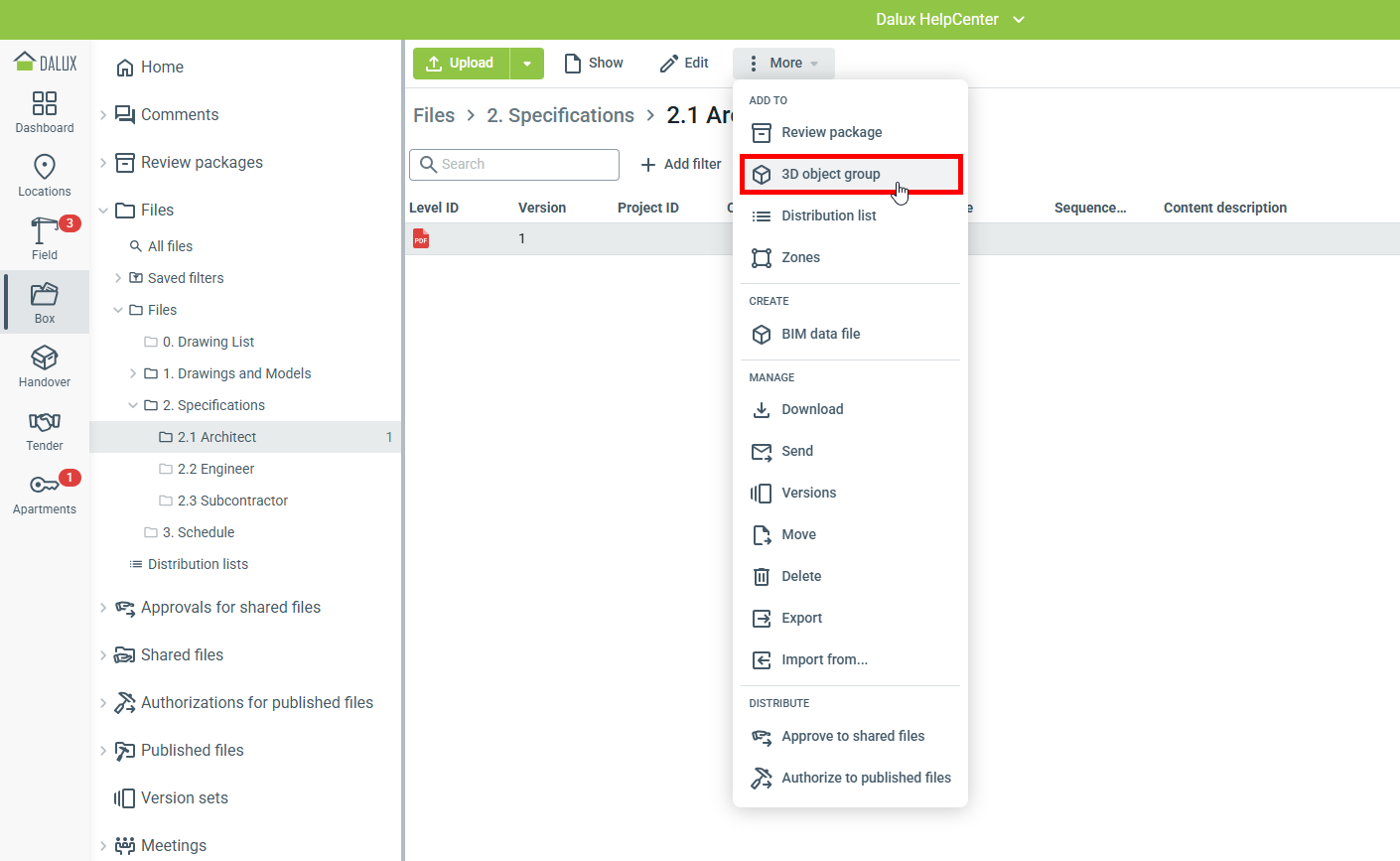

Aby dodać dokument do grupy obiektów, przejdź do
Box
Znajdź dokument
Wybierz plik
Więcej
Dodaj do
Grupa obiektów 3D:

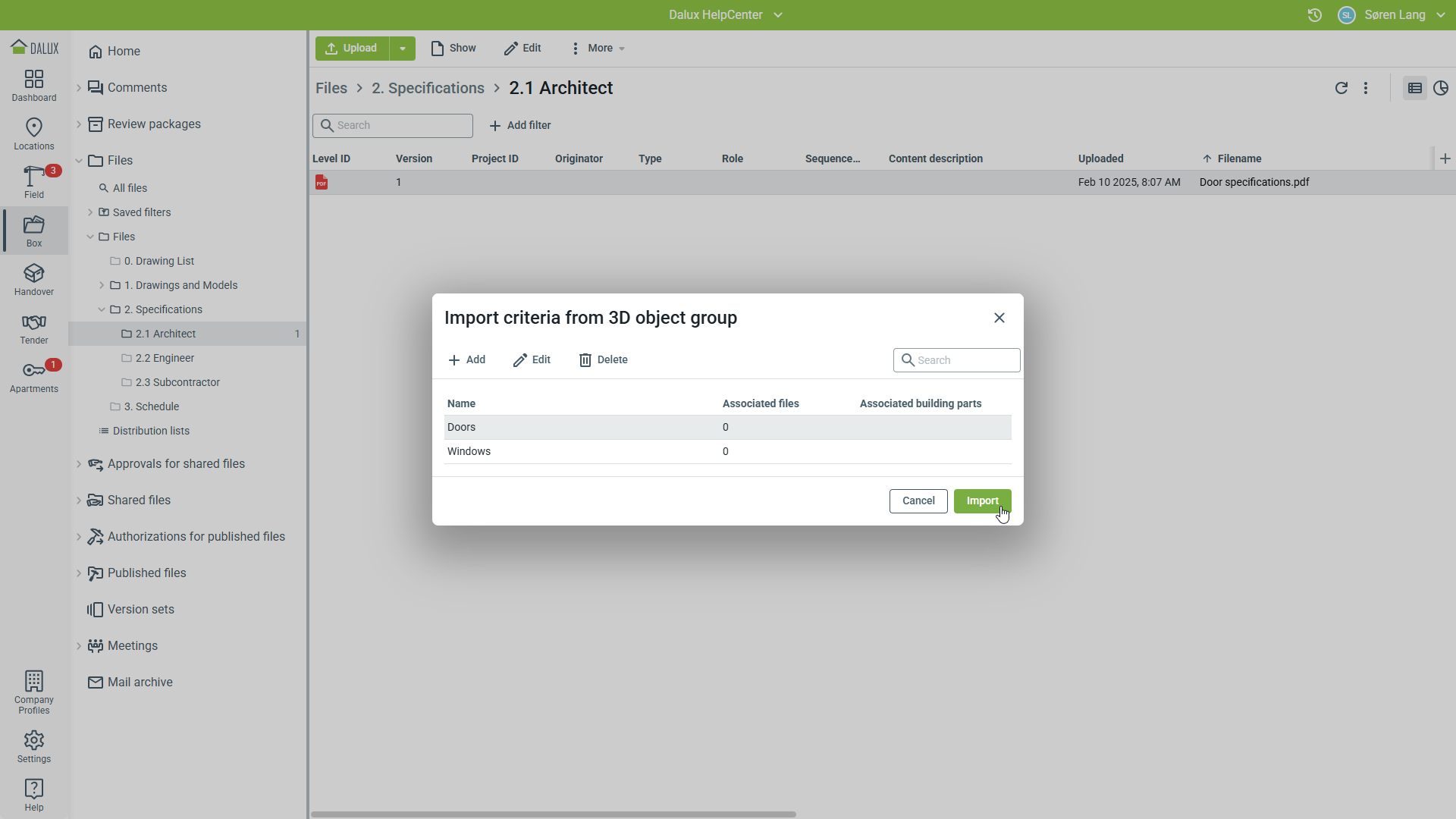

Następnie wybierz grupę obiektów, do której chcesz dodać dokument i kliknij 'OK':
Informacje techniczne
Jeśli włączysz funkcję obszarów plików w swoim projekcie, dokumenty dodane do grupy obiektów będą widoczne na obiektach tylko wtedy, gdy dokumenty zostały opublikowane.
Wyświetlanie dokumentów

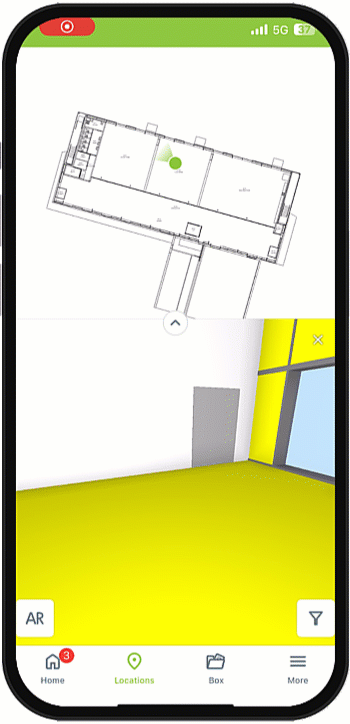

Wyświetl dokumenty w obiektach na urządzeniach mobilnych
Aby znaleźć dokumenty powiązane z obiektami w ramach grup obiektów, przejdź do Lokalizacje. Wybierz żądany rysunek, a następnie naciśnij
. Wybierz obiekt z grupy, która zawiera dodane dokumenty. Następnie kliknij na pasek właściwości, aby zobaczyć powiązane informacje.
Porady i wskazówki
Możesz zidentyfikować, czy obiekt jest powiązany z dokumentem, szukając ikony we właściwościach, gdy obiekt jest wybrany.

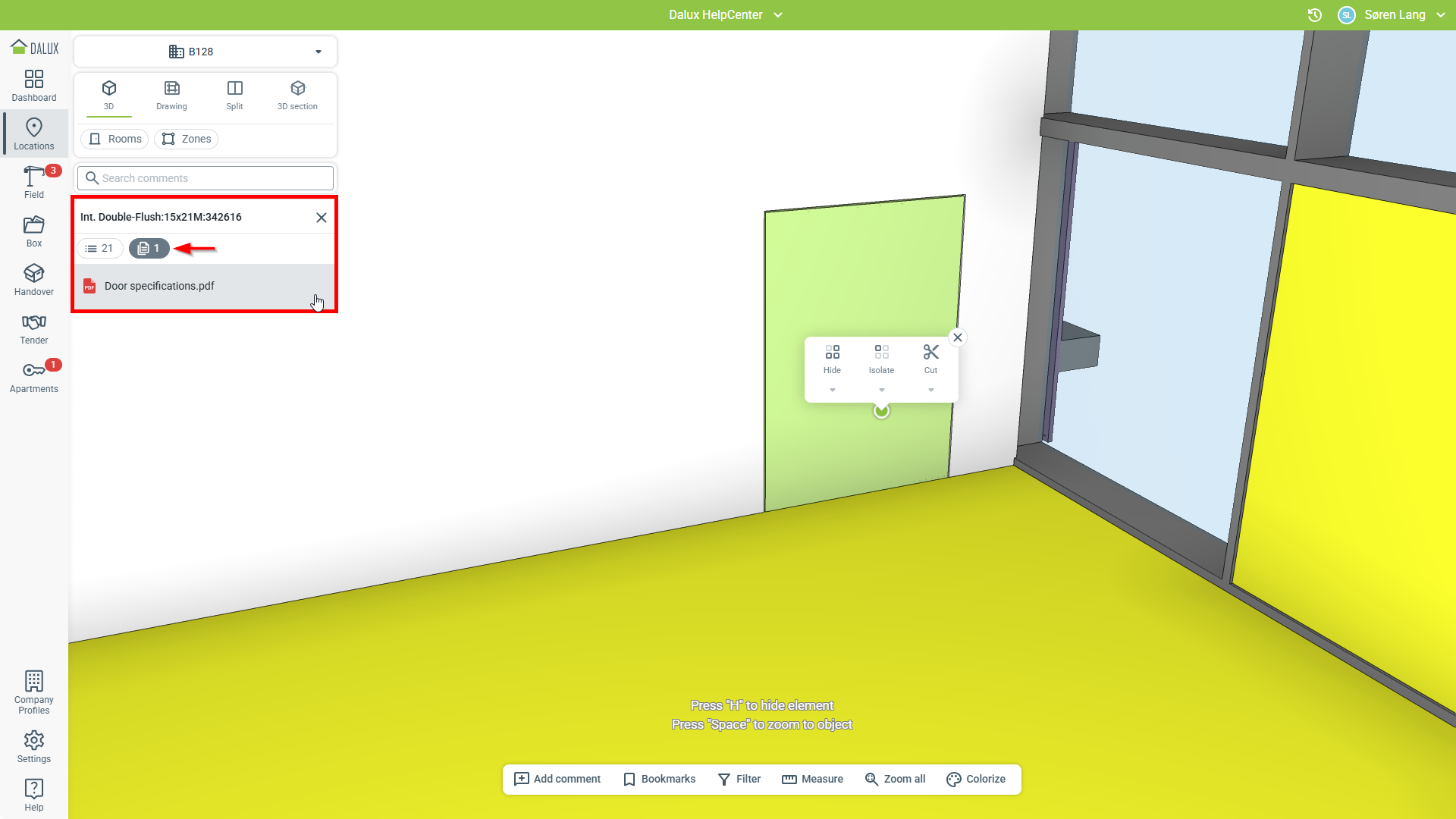

Wyświetl dokumenty w obiektach na komputerze stacjonarnym
Aby uzyskać dostęp do dokumentów dodanych do grup obiektów, przejdź do Lokalizacje. Następnie wybierz obiekt z grupy obiektów i kliknij
w oknie właściwości.
