Ten artykuł wyjaśnia, jak utworzyć obiektów 2D i 3D na podstawie rysunków lub modeli w Dalux.
Jak utworzyć grupę obiektów 2D

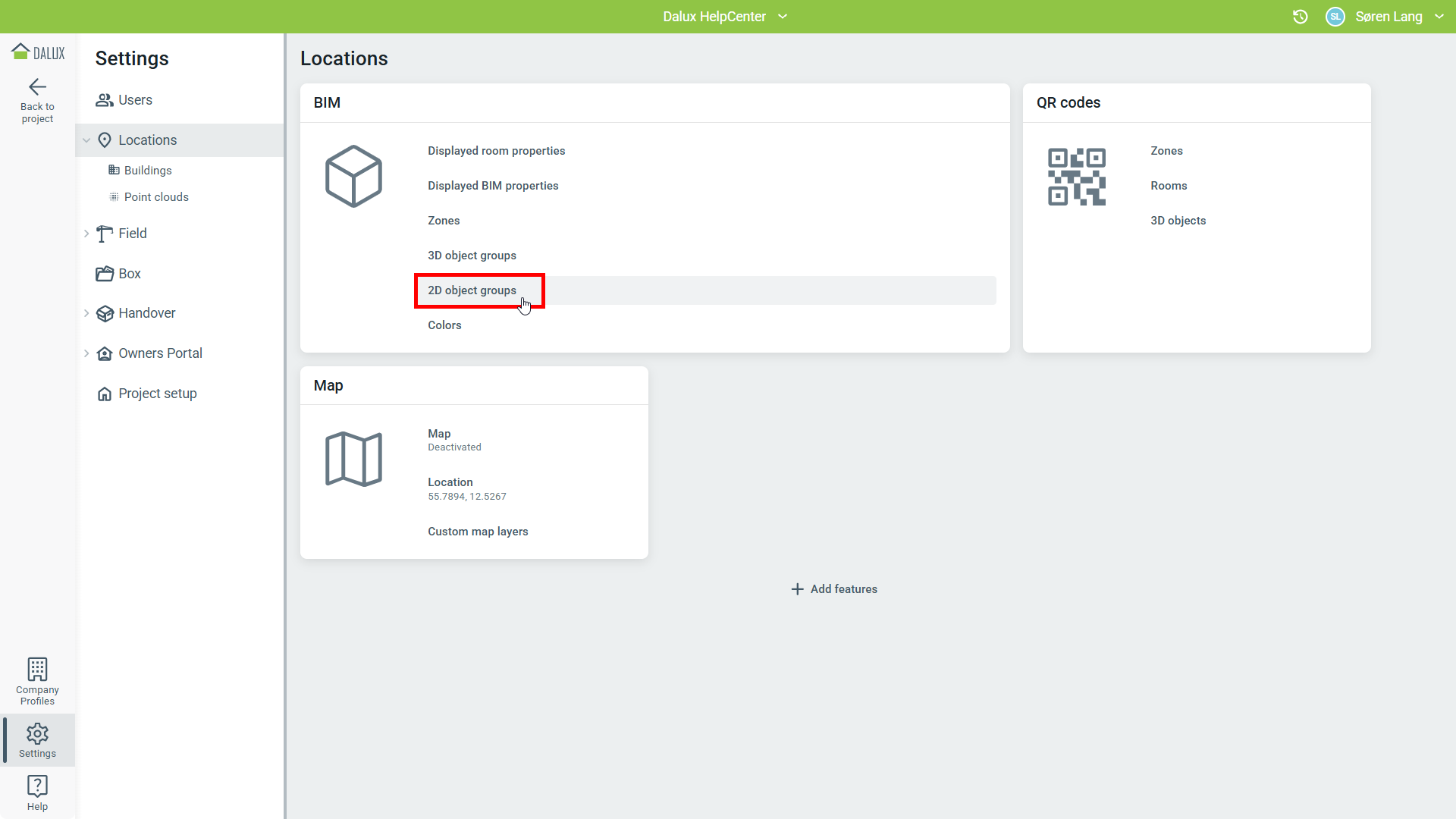

Przejdź do Ustawienia
Lokalizacje
'Grupy obiektów 2D'
Wybierz budynek.

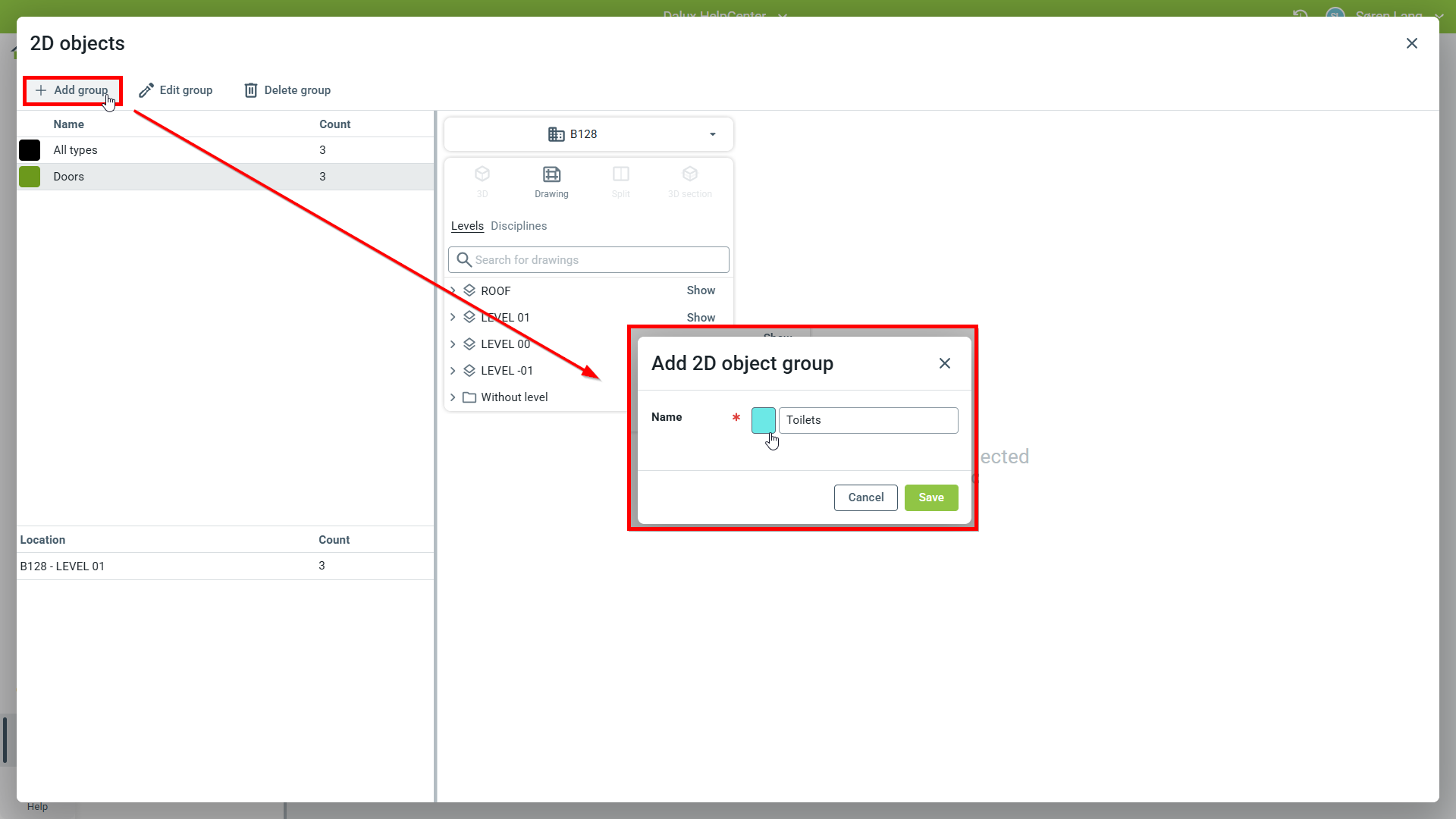

Możesz utworzyć nową grupę obiektów 2D, klikając Dodaj. Nadaj grupie obiektów 2D nazwę i kliknij 'Zapisz'.
Wybierz budynek i rysunek, do którego chcesz dodać obiekty 2D.

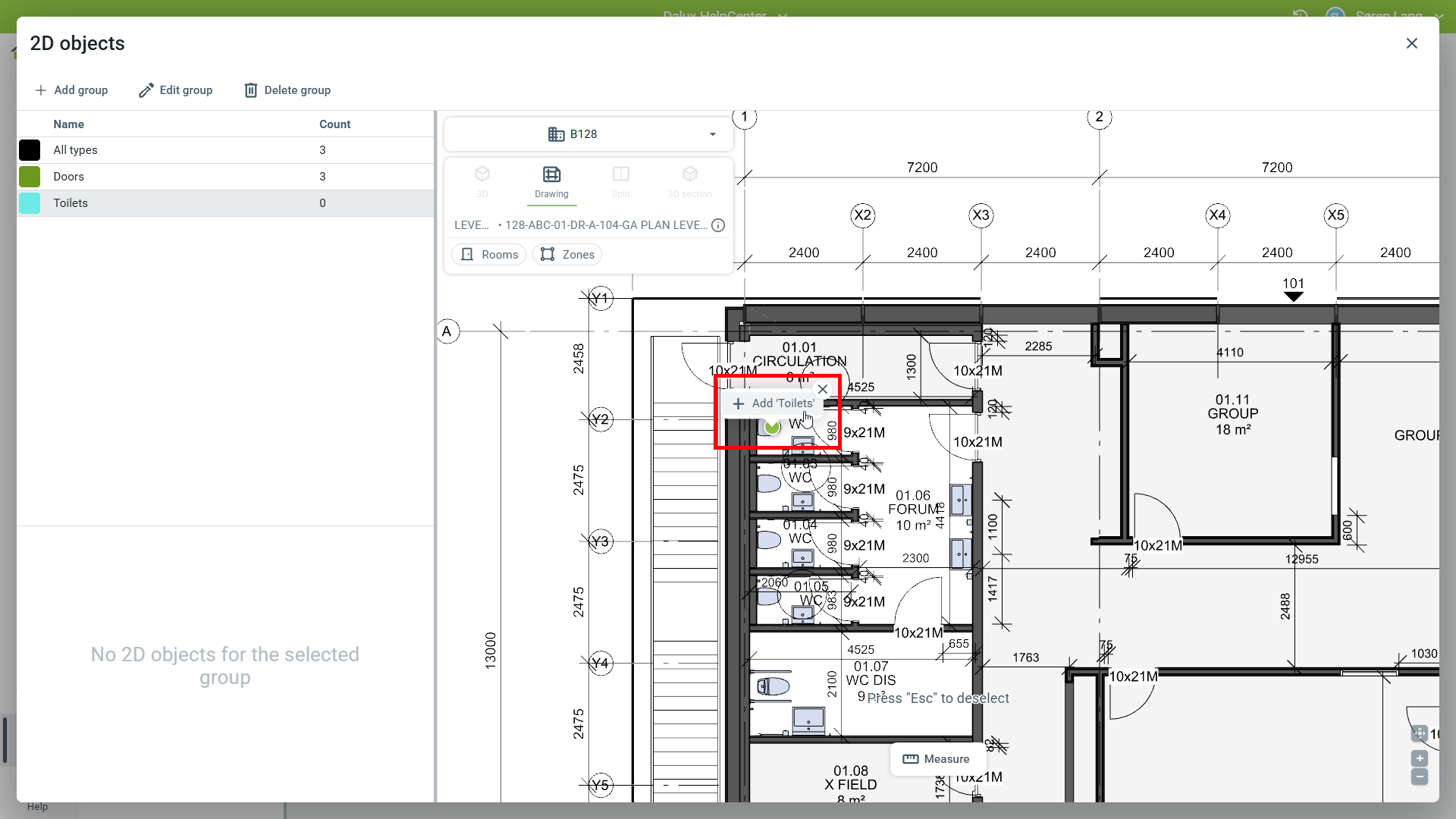

Kliknij na rysunku, aby umieścić obiekt 2D z grupy. Następnie kliknij Dodaj. Proces można następnie powtórzyć, aby dodać więcej obiektów 2D.
Porady i wskazówki
Jeśli chcesz korzystać z grup obiektów 2D do planów kontroli i planów testowych, musisz również skonfigurować strefy. Jeśli potrzebujesz pomocy w zakresie stref, możesz przeczytać ten artykuł: Strefy i warstwy stref.
Jak utworzyć grupę obiektów 3D

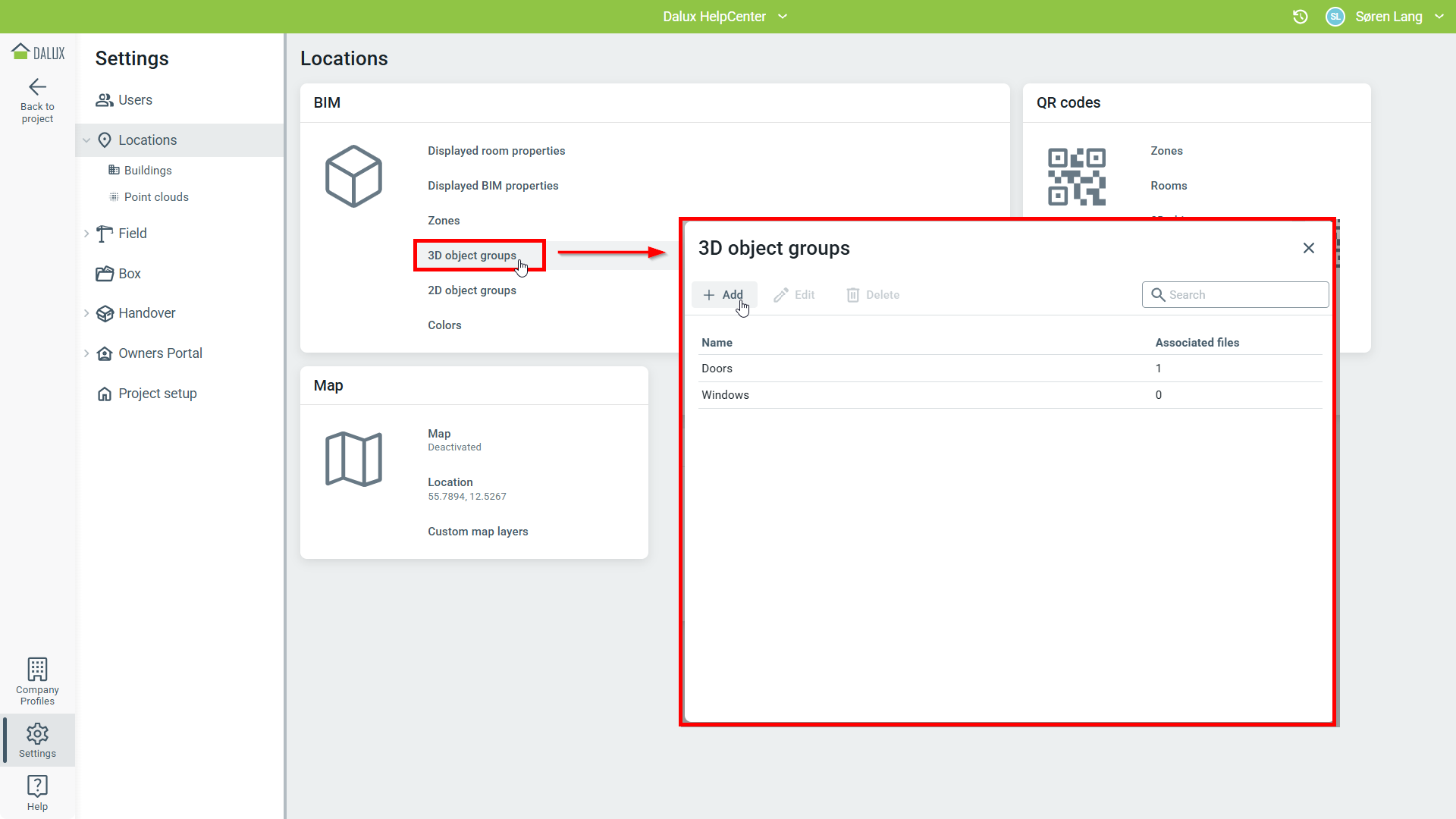

Przejdź do Ustawienia
Lokalizacje
'Grupy obiektów 3D'
Dodaj.
Wpisz nazwę grupy obiektów 3D i wybierz budynek.

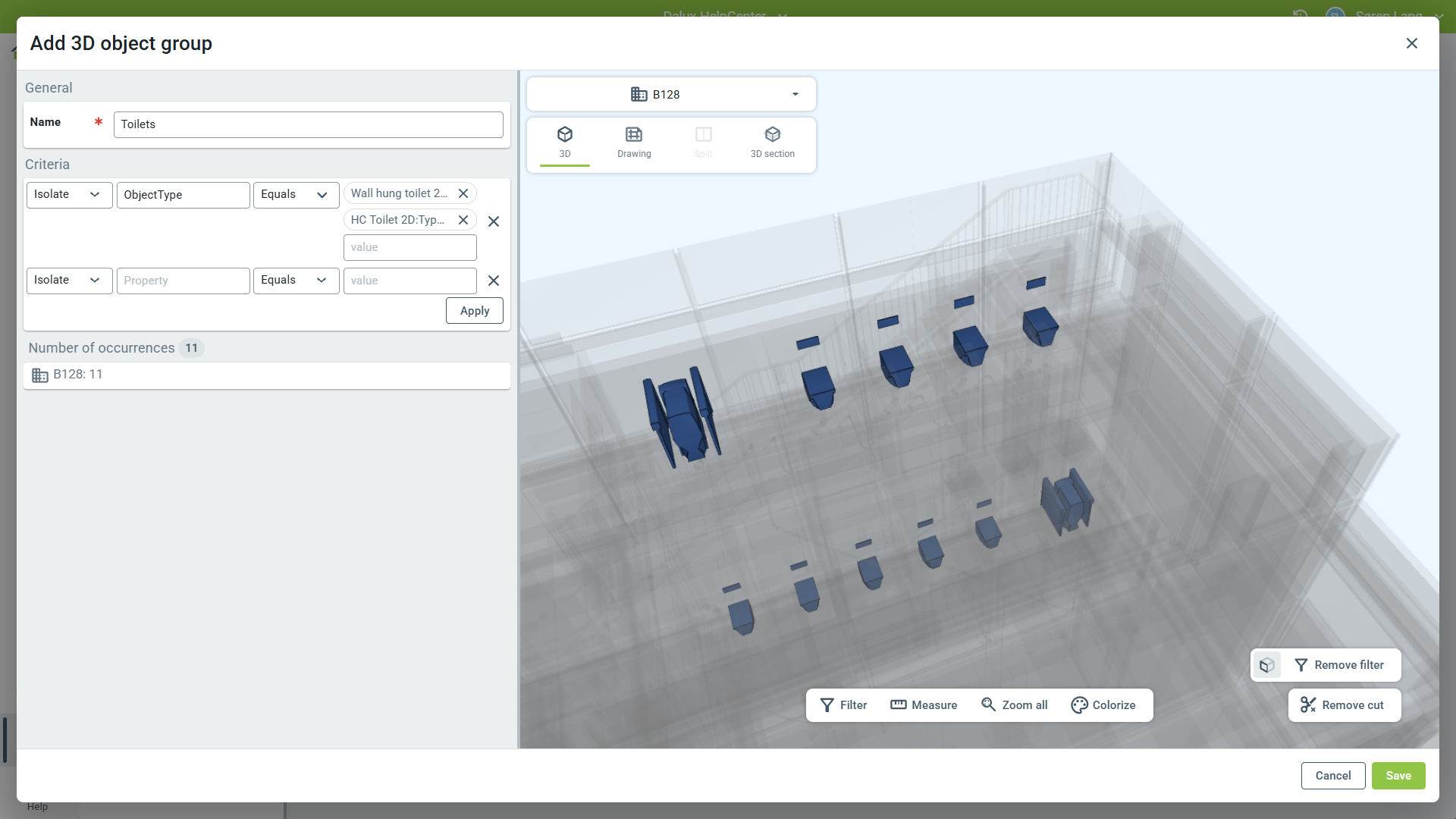

Użyj filtrów, aby ustawić, które elementy z modeli mają znaleźć się w grupie. Możesz ustawić kryteria w menu po lewej stronie. Możesz również filtrować według wartości z właściwości modelu.
Więcej informacji na temat korzystania z filtrów można znaleźć w tym artykule: Filtry i wizualizacja w Lokalizacjach
Kliknij 'Zapisz', aby dodać obiekty do grupy 3D.

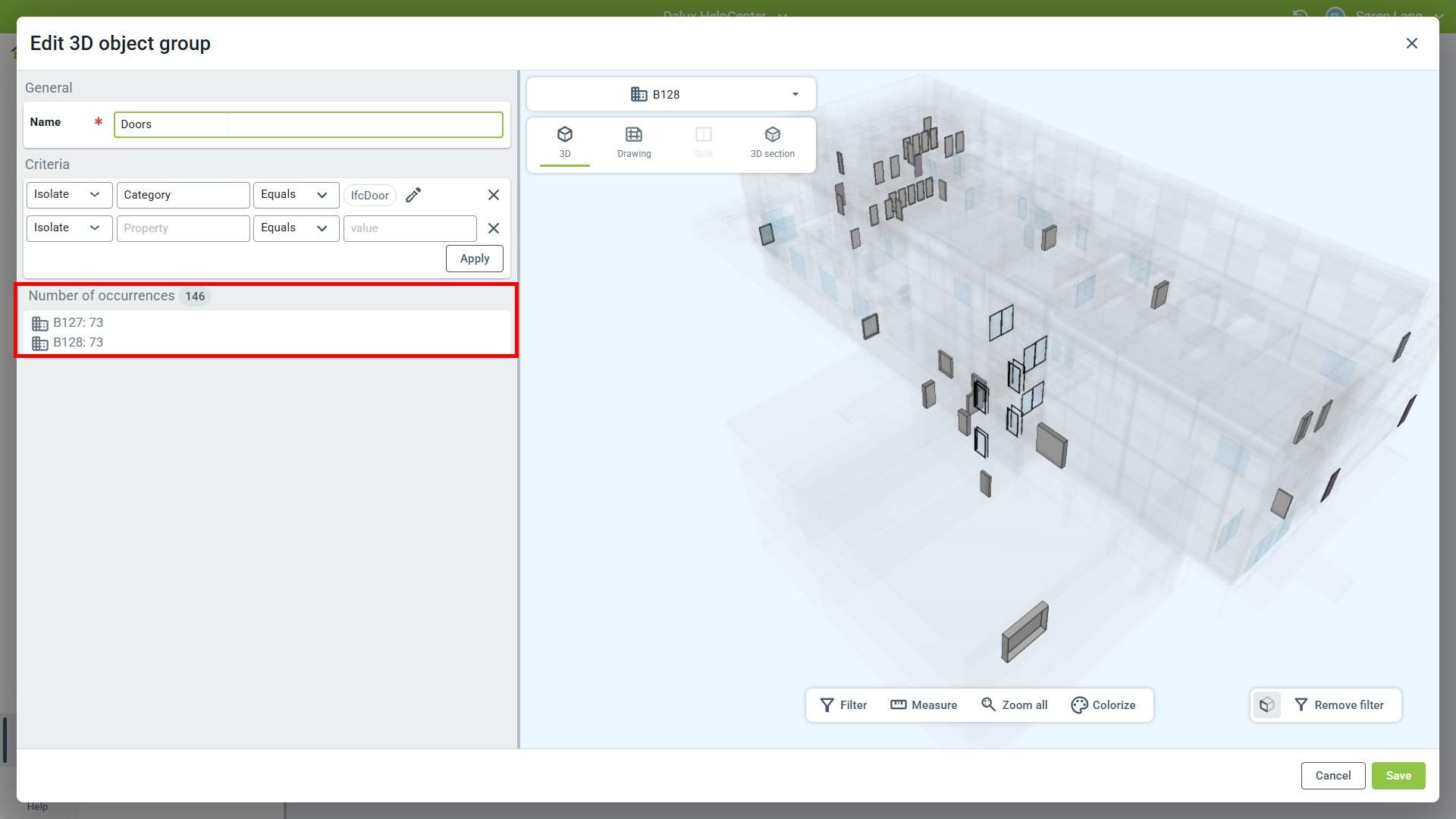

Po wybraniu filtra można zobaczyć liczbę wystąpień i elementy w widoku 3D. Filtr zostanie zastosowany we wszystkich budynkach. Wyświetlona zostanie łączna liczba wystąpień i liczba wystąpień na budynek.
