Nawiguj w Lokalizacjach na urządzeniach mobilnych

Ten artykuł opisuje, jak nawigować i dokonywać pomiarów na rysunkach oraz modelach w Aplikacji Mobilnej Dalux.

Z Aplikacją Mobilną Dalux możesz szybko uzyskać dostęp do rysunków i modeli w projekcie, aby zdobyć wymagane informacje. Każdy użytkownik w projekcie ma dostęp do modułu Lokalizacje i narzędzi pomiarowych w nim zawartych.

Jeśli korzystasz z Dalux na komputerze, możesz dowiedzieć się, jak nawigować w 3D w tym artykule: Nawiguj w Lokalizacjach na komputerze.

Wideo

Jak uzyskać dostęp i nawigować po rysunkach w Lokalizacjach

Aby uzyskać dostęp do Lokalizacji, naciśnij ikonę na dolnym pasku. Możesz przełączać się między widokiem mapy () a widokiem rysunku (). Ten artykuł dotyczy tylko widoku rysunków.

Podczas przeglądania rysunków w Lokalizacjach możesz:

• Użyj dwóch palców, aby powiększać i pomniejszać
• Przeciągnij widok, trzymając palec na ekranie i przesuwając go

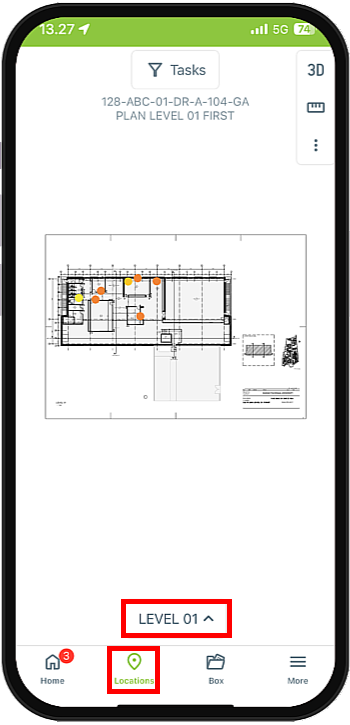

Na dole widoku możesz zmienić, który rysunek jest wyświetlany, naciskając przycisk wyświetlający nazwę poziomu. Na górze ekranu można zmienić budynek.

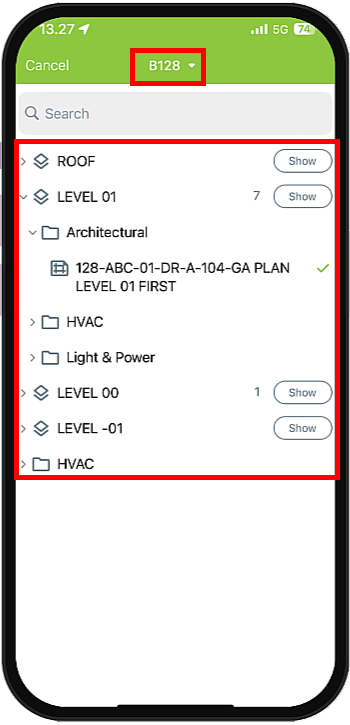

Poziomy i foldery dziedzin można zobaczyć w widoku, a rysunki można otworzyć, naciskając je.

Możesz także wyszukać nazwę rysunku.

Naciśnięcie 'Wyświetl' spowoduje przeskoczenie do domyślnego rysunku dla poziomu.

Jak wyświetlać różne rodzaje rejestracji na rysunkach

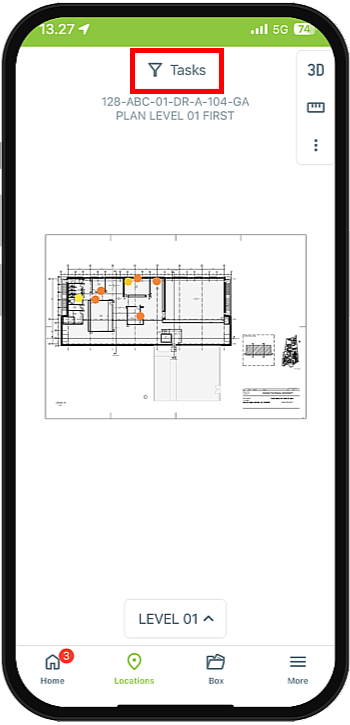

Podczas przeglądania rysunku na górze widoku możesz zobaczyć, który filtr rejestracji jest obecnie aktywny.

Naciśnij ten przycisk, aby dostosować filtr lub zmienić na inny rodzaj rejestracji.

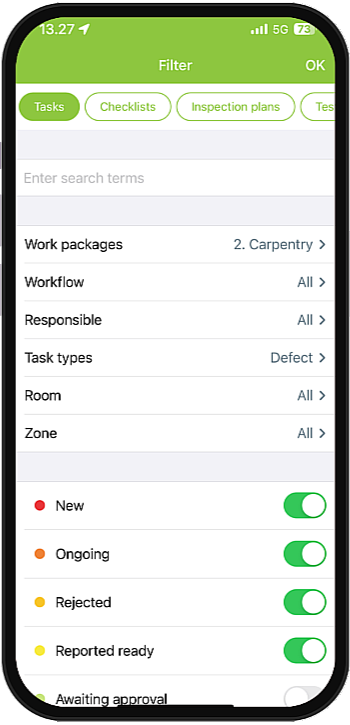

To, które rodzaje są dostępne, zależy od uprawnień i ról w projekcie. Możesz szybko stworzyć specyficzne filtry, aby znaleźć to, czego szukasz. Po wybraniu parametrów dla twojego filtra naciśnij 'OK', aby powrócić do rysunku.

Jak mierzyć w 2D

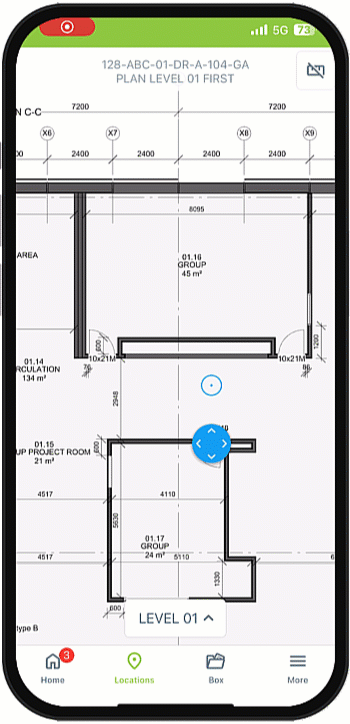

Podczas przeglądania rysunku możesz wejść w tryb pomiaru, naciskając -ikonę.

Spowoduje to wyświetlenie niebieskiego narzędzia pomiarowego. Możesz przeciągać to narzędzie palcem. Gdy puścisz palec ze ekranu, punkt pomiarowy zostanie umieszczony.

Możesz wtedy przenieść narzędzie pomiarowe na inne miejsce, aby uzyskać pomiar długości. Po wskazaniu więcej niż dwóch punktów w centrum zmierzonego kształtu zostanie wyświetlony pomiar obszaru.

Aby wyjść z trybu pomiaru, naciśnij ponownie -ikonę.

Jak uzyskać dostęp i nawigować w 3D

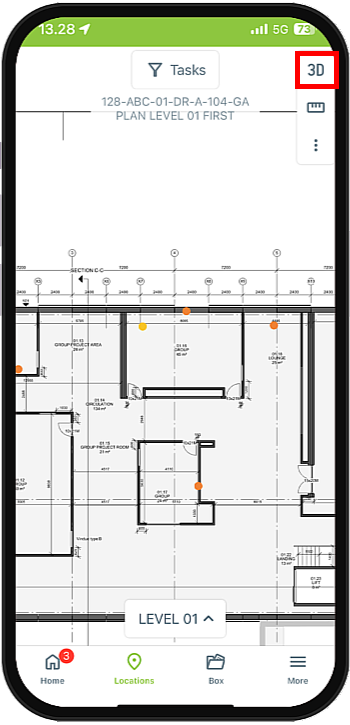

Podczas przeglądania rysunku, który jest mapowany za pomocą modelu BIM, w widoku rysunku będzie widoczny przycisk 3D. Możesz nacisnąć ten przycisk, aby przejść do Dalux BIM Viewer.

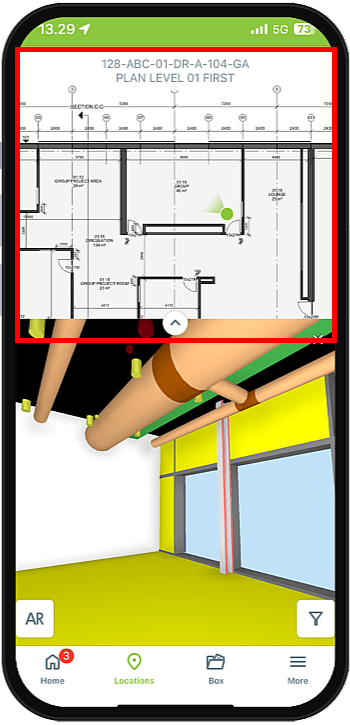

Domyślnym trybem 3D jest widok podzielony. Pozwala to na przeskok do lokalizacji przez naciśnięcie punktu na rysunku. Widok 3D jest wyświetlany na dole. Widok podzielony blokuje rzędną na wybranym poziomie, co oznacza, że nie możesz poruszać się pionowo w modelu.

W widoku 3D możesz:

• Rozejrzeć się, trzymając palec na ekranie i przesuwając go
• Przesuwać się w modelu w przód i w tył, rozciągając i ściskając ekran dwoma palcami
• W trybie pełnoekranowym przesuwać się pionowo, przesuwając dwa palce w górę lub w dół ekranem

Jeśli chcesz przejść do pełnoekranowego widoku 3D, możesz nacisnąć -ikonę na środku ekranu.

Jak zobaczyć właściwości BIM i używać filtrów w 3D

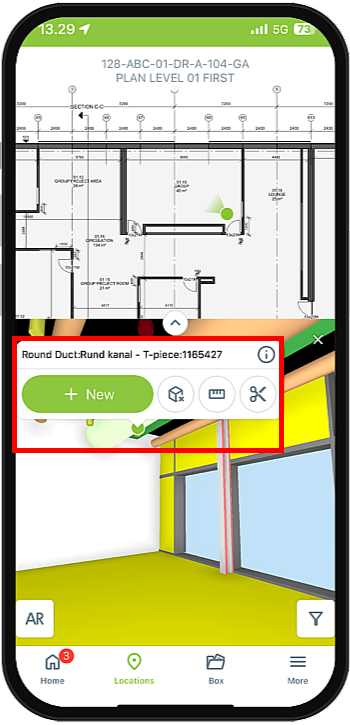

W widoku 3D możesz kliknąć obiekty 3D, aby zobaczyć nazwę obiektu i uzyskać dostęp do większej liczby właściwości, naciskając -ikonę.

Możesz również ukryć obiekt, utworzyć pomiary lub stworzyć przekrój. Więcej informacji na ten temat znajdziesz w filmie na górze.

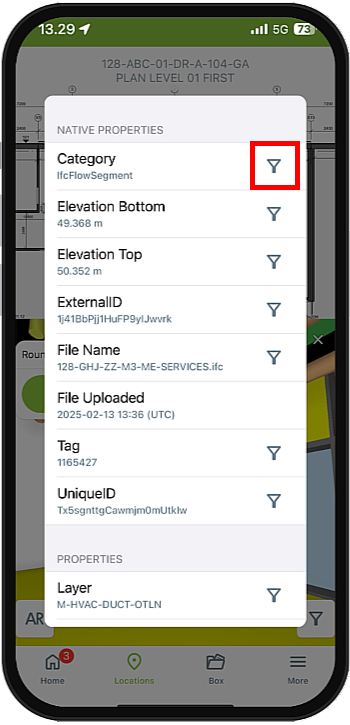

Podczas przeglądania właściwości obiektu BIM, możesz szybko zastosować filtry dla różnych właściwości, naciskając -ikony. Naciśnij poza oknem właściwości, aby je zamknąć i zastosować filtry.
