Wtyczka Revit to narzędzie opracowane przez Dalux, które działa w programie Revit. Pomaga przesyłać modele i rysunki, tworzyć komentarze oraz łączyć się z funkcją Walidacja modelu.
Możesz używać wtyczki Revit do przesyłania modeli bezpośrednio z programu Revit do swojego projektu Dalux. W tym artykule wyjaśnimy, jak przeprowadzić przesyłanie modelu/rysunku. Zwróć uwagę, że nie przesyłasz pliku modelu '.RVT' do Dalux, tylko plik 'daluxbim' używany w Lokalizacjach.
Aby dowiedzieć się, jak używać wtyczki do komentarzy lub walidacji modelu, przeczytaj ten artykuł: Komentarze i walidacja modelu w wtyczce Revit
Uwaga
Ta wtyczka działa tylko z pełnymi wersjami programu Revit. Upewnij się, że Twoja wersja programu Revit jest zgodna z wersją wtyczki. Aktualizacja Revita może powodować problemy, jeśli wersje wtyczki i Revita nie są zgodne.
Przed próbą przesłania modelu za pomocą wtyczki Revit upewnij się, że współrzędne twojego projektu są odpowiednio ustawione. Ten artykuł (Revit Survey Point) może Ci pomóc, jeśli nie jesteś pewien lub masz problemy z synchronizacją.
Jak pobrać i skonfigurować wtyczkę Revit
Po zalogowaniu się do swojego projektu w sieci wybierz swoje imię w prawym górnym rogu i przejdź do sekcji Pobierz. Znajdziesz aktualną wtyczkę Revit w sekcji Autodesk:
Informacje techniczne
Musisz zamknąć wszystkie działające instancje Revit, aby rozpocząć instalację wtyczki.
Po pobraniu pliku MSI, otwórz go i postępuj zgodnie z instrukcjami kreatora instalacji.
Następnym razem, gdy otworzysz Revit, pojawi się wyskakujące okienko bezpieczeństwa z pytaniem, co zrobić z wtyczką Dalux/Revit. Wybierz ‘Zawsze ładuj’:
Po załadowaniu modelu w Revit znajdziesz wstążkę Dalux pod kartą Dalux. Jeśli klikniesz Prześlij lub
Komentarz, zostaniesz poproszony o zalogowanie się za pomocą konta Dalux. Zaloguj się na swoje konto za pomocą danych do logowania Dalux:
Jak przesyłać i aktualizować pliki modelu 3D i rysunku
Uprawnienia
Aby móc przesyłać dokumenty z Revita, musisz być w grupie użytkowników z prawem do edycji budynków i lokalizacji w odpowiednim projekcie Dalux. Jeśli nie możesz tego zrobić, skontaktuj się ze swoim administratorem projektu.
Aby przesłać swój model z programu Revit do Dalux, otwórz program Revit i upewnij się, że jesteś zalogowany do swojego konta Dalux w wtyczce.
Wybierz projekt i budynek

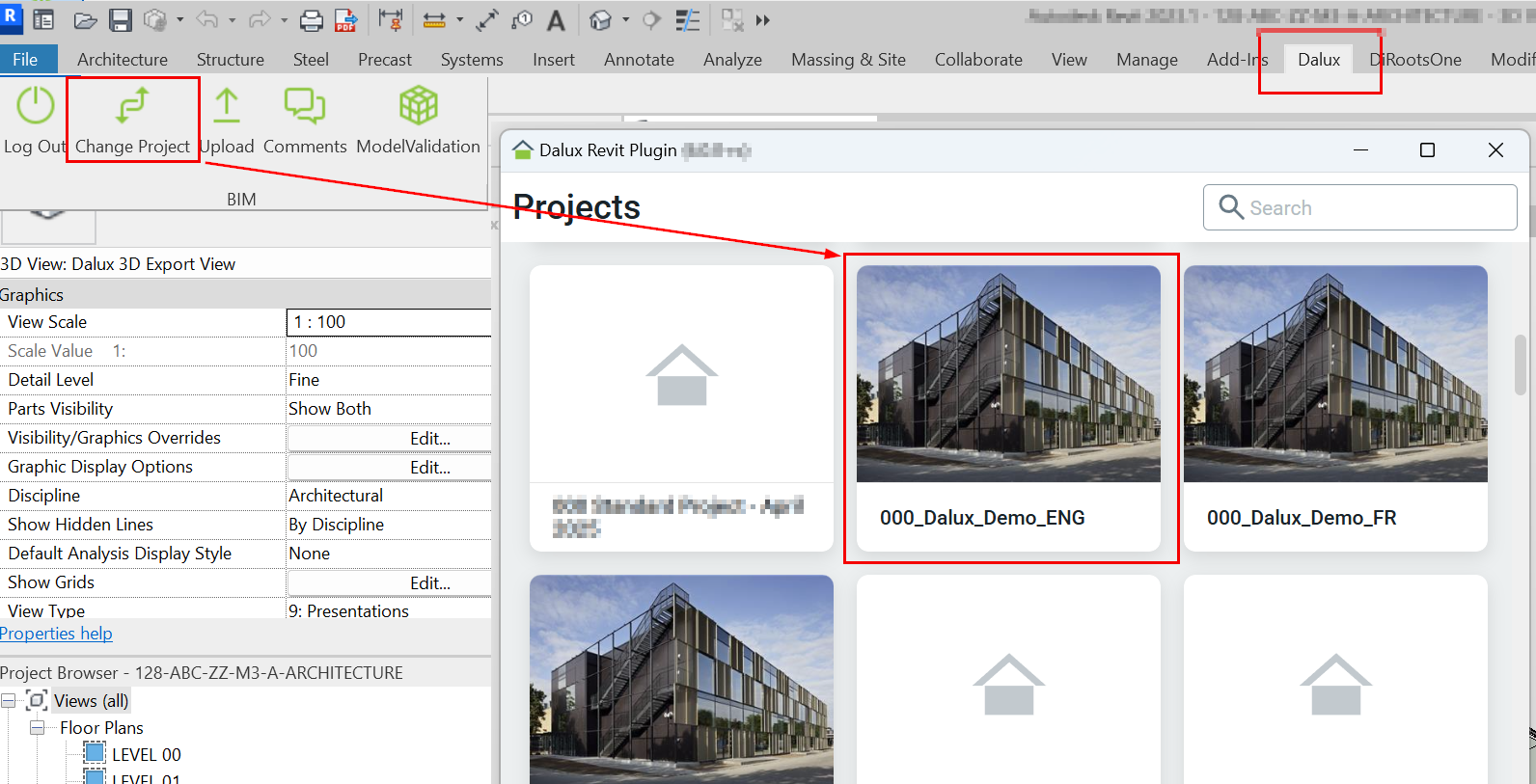

Wybierz lub zmień projekt, klikając "Zmień projekt", i wybierz projekt z listy.

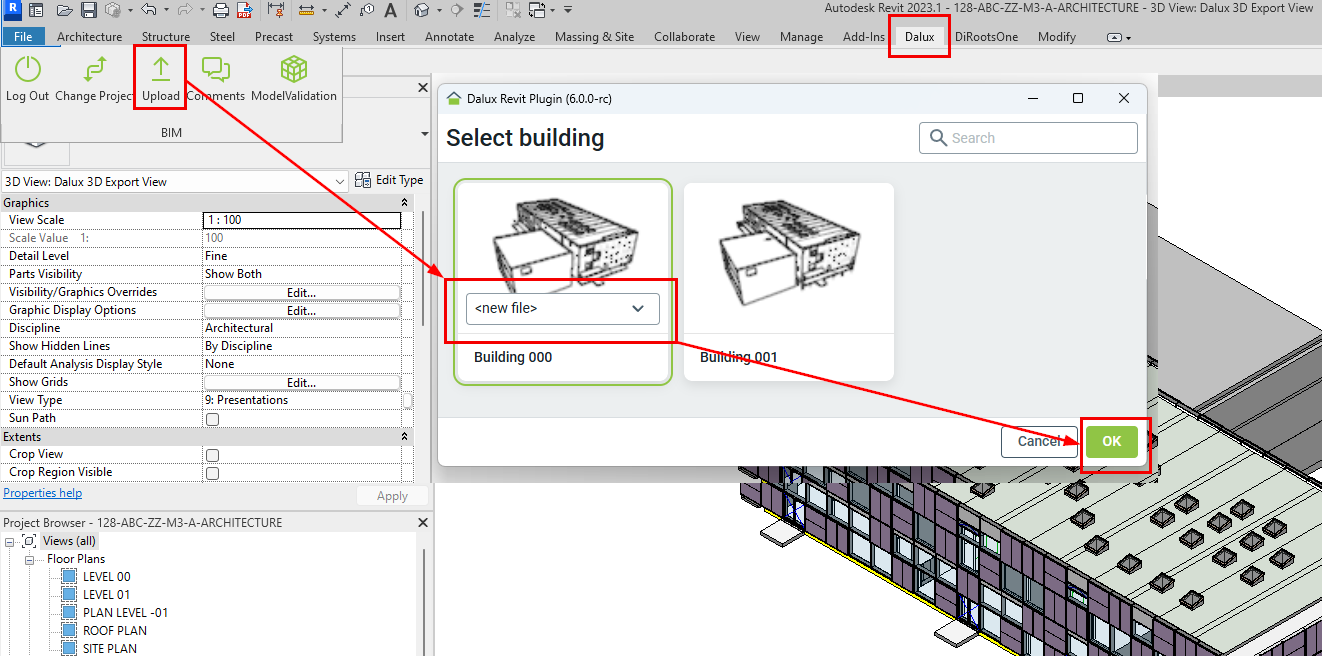

Kliknij "Prześlij" i wybierz budynek oraz plik, do którego chcesz przesłać swój model, a następnie kliknij "OK":

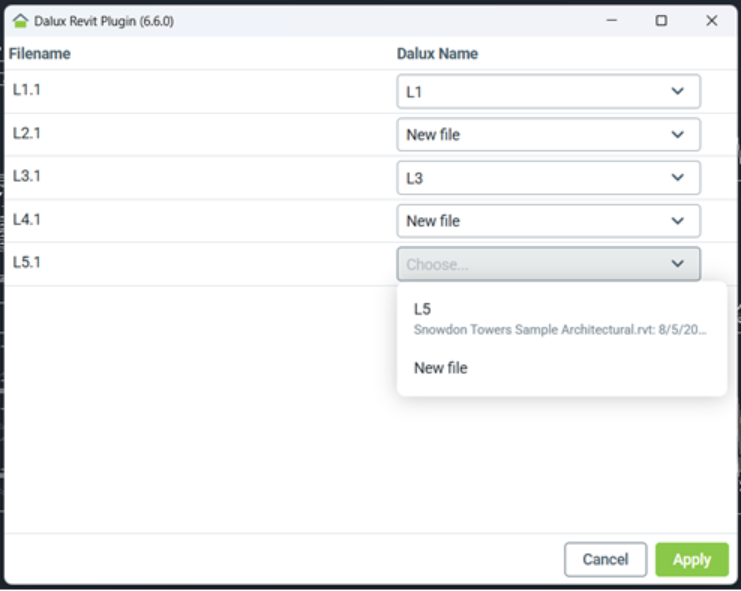

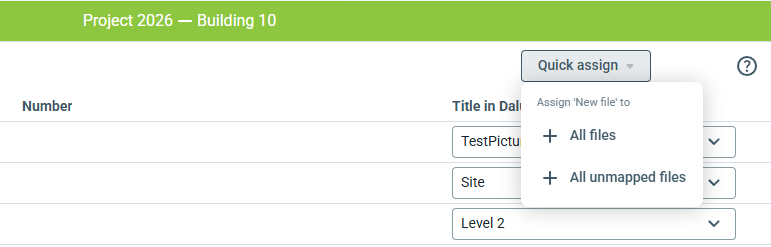

Jeśli przesyłasz ten model po raz pierwszy, wybierz "Nowy plik" w polu Plik. Jeśli wcześniej przesyłałeś ten model, wybierz plik, który chcesz zaktualizować.
Ważne!
Upewnij się, że budynek, do którego chcesz przesłać plik Revit, już istnieje w projekcie Dalux, ponieważ nie możesz tworzyć nowych budynków za pomocą wtyczki.
Prześlij pliki

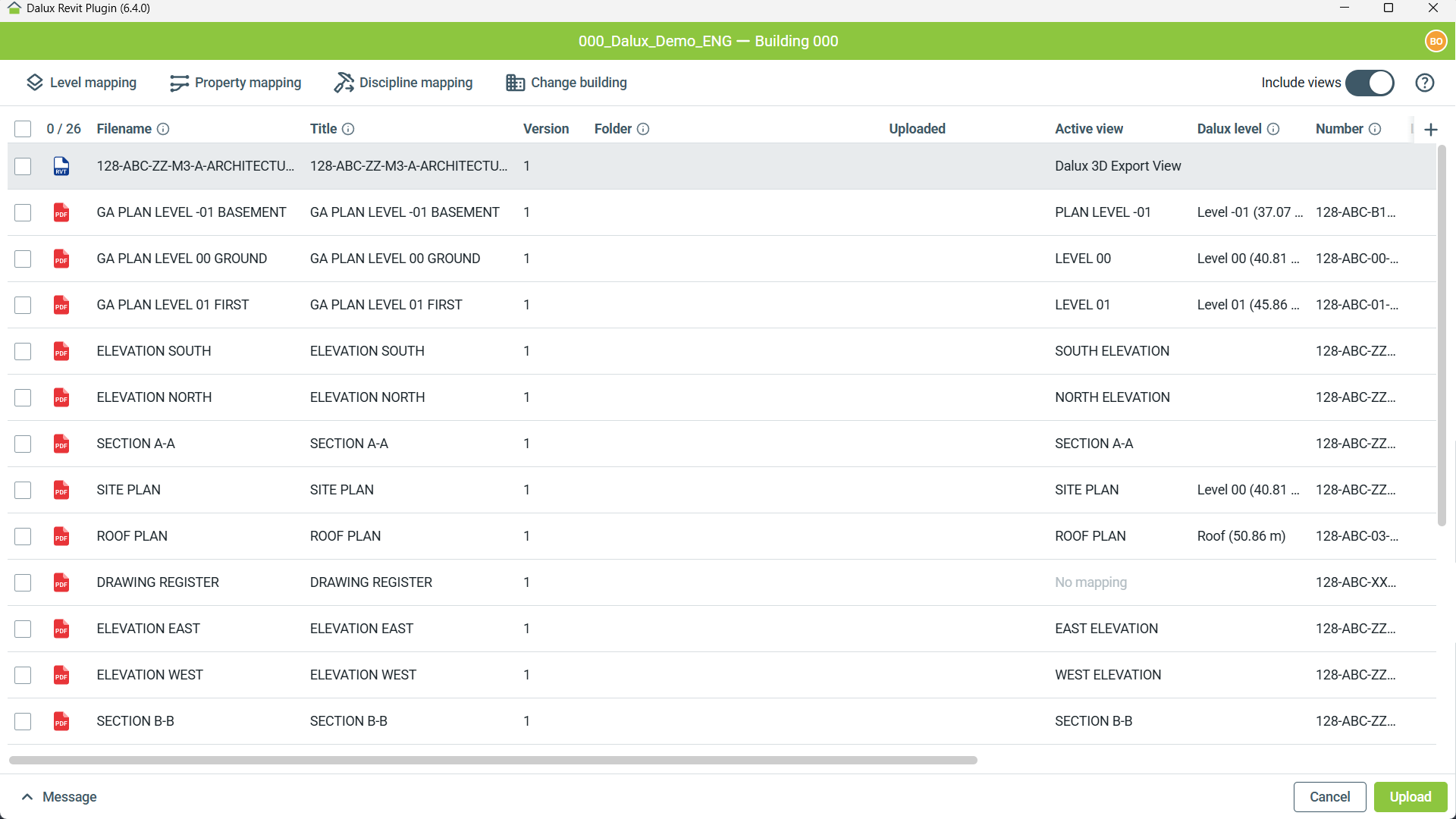

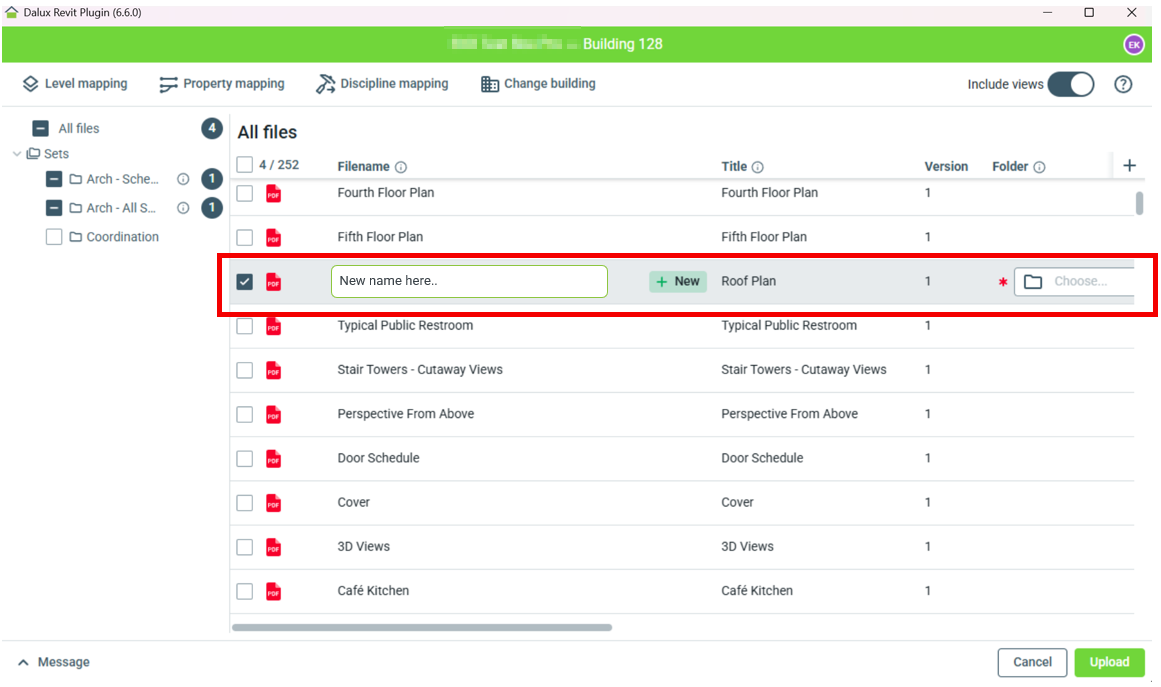

Na głównym ekranie przesyłania możesz wybrać pliki, które chcesz przesłać, oraz zobaczyć powiązane z nimi metadane. Przełącz opcję 'Include views' w prawym górnym rogu, aby odfiltrować widoki i ułatwić przegląd. Jeśli wybrane widoki mają zostać przesłane, a opcja 'Include views' jest wyłączona, te widoki nie zostaną przesłane.
Uwaga
Jeśli przesyłasz po raz pierwszy, najpierw przejdź przez odwzorowanie poziomu,
odwzorowanie właściwości i
odwzorowanie dziedziny (zobacz poniżej). Te ustawienia zostaną zapisane na potrzeby przyszłych przesyłań.
Nazwa pliku: To jest nazwa pliku w Dalux. Zmień to w odwzorowaniu właściwości, aby wypełnić je właściwościami Revita, lub dwukrotnie kliknij nazwę pliku w widoku listy po jego wybraniu, aby zmienić ją ręcznie.
Wersja: To jest wersja pliku, jaką otrzyma on w Dalux po przesłaniu (każdy eksport zwiększy tę wartość).
Folder: Wybierz folder w Dalux Box, do którego plik ma zostać przesłany.

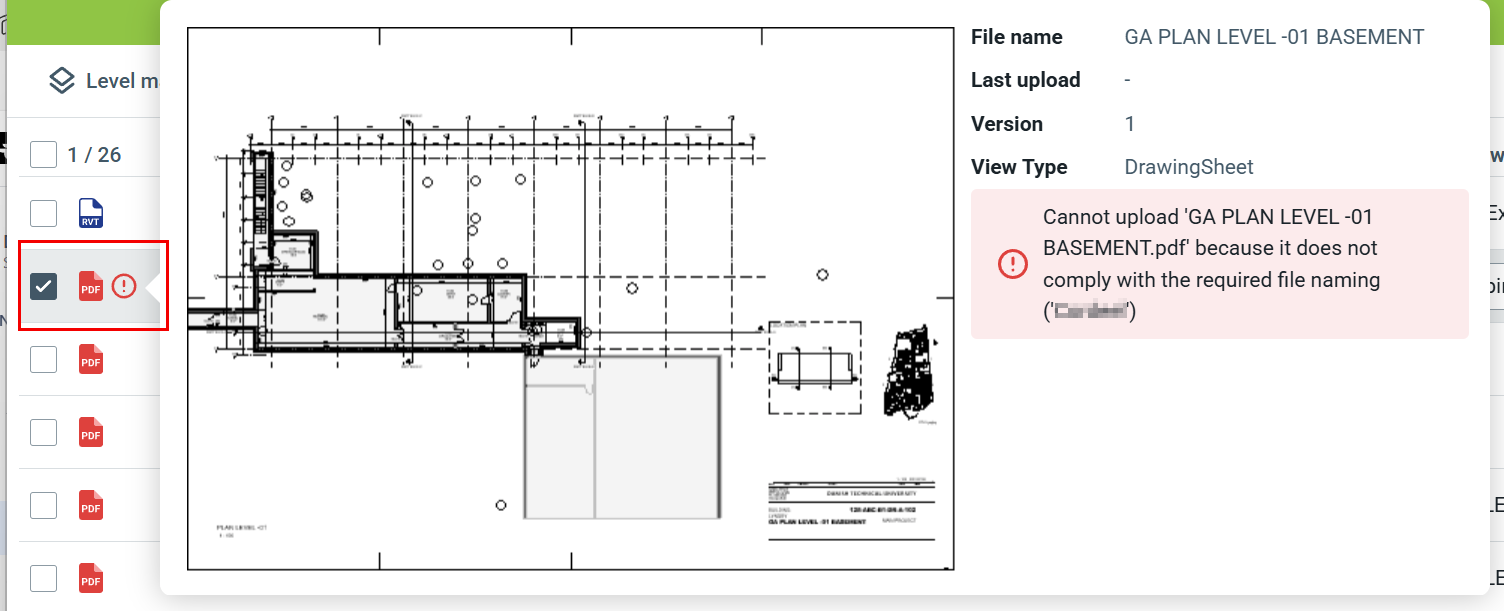

Jeśli do folderu dołączony jest szablon nazewnictwa plików, wyświetlane jest ostrzeżenie, jeśli nazwa nie pasuje do szablonu.
Jeśli nazwa pliku nie pasuje do szablonu, nie zostanie przesłana.
Przesłano: Data ostatniego przesłania tego pliku.
Aktywny widok: Wybierz widok, który określa poziom, do którego powinien zostać przypisany.
Wybierz "Brak mapowania", jeśli nie chcesz, aby rysunek/arkusz był powiązany z poziomem.
W przypadku modeli 3D zobacz Aktywny widok (3D) poniżej.
Poziom Dalux: Wybierz poziom, do którego rysunek zostanie przypisany zgodnie z aktywnym widokiem.
Numer: Numer arkusza rysunku (edytowalny tylko w Revit).
Tytuł: To jest nazwa rysunku, pod którą będzie wyświetlany w Design i Lokalizacje. Wprowadź wartość ręcznie lub odwzoruj ją w odwzorowaniu właściwości.
Opis zawartości: Systemowe pole metadanych, wpisz wartość ręcznie lub odwzoruj je w odwzorowaniu właściwości.
Niestandardowe metadane z projektu są również wyświetlane tutaj i działają jak 'Opis zawartości'.

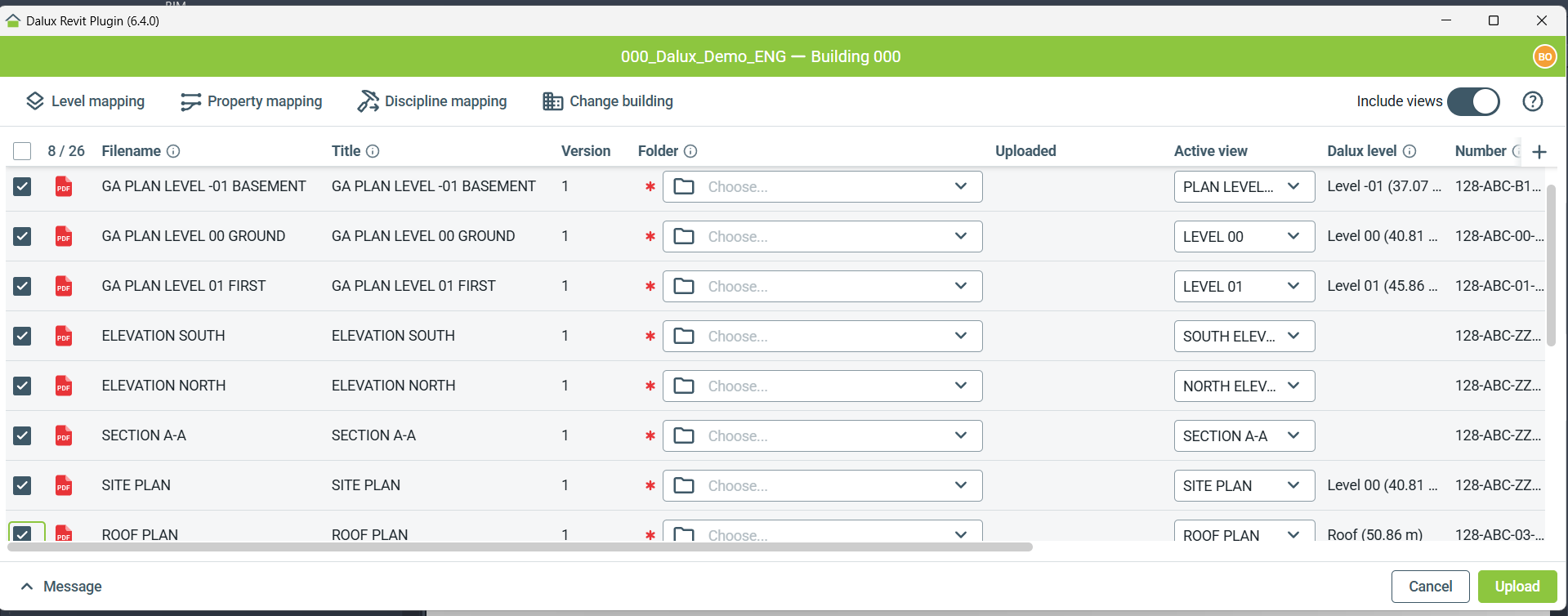

Wybierz pliki, zaznaczając pola wyboru, a wiersz zostanie podświetlony.
Pomarańczowa gwiazdka oznacza pole obowiązkowe, musisz wybrać coś, aby móc to przesłać.
Porady i wskazówki
Możesz zaznaczać wiele pozycji, przytrzymując Ctrl lub Shift podczas wybierania wielu wierszy.
Pliki modelu
Modele zachowują się tak samo jak rysunki. Istnieją jednak dwie główne różnice.

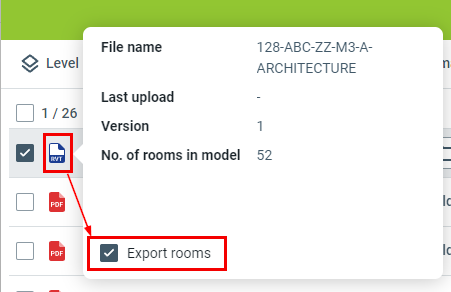

Eksport pomieszczenia
Najedź kursorem na ikonę modelu i wybierz, czy uwzględnić pomieszczenia w przesyłaniu, czy nie.

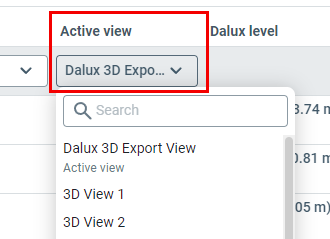

Aktywny widok (3D)
Wybierz widok 3D, którego chcesz użyć do przesłania. Poziom szczegółowości (zalecany jest poziom drobny) oraz tylko widoczne obiekty w tym widoku zostaną przesłane.

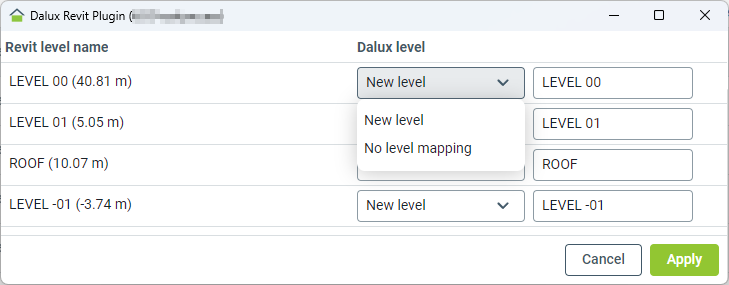

Odwzorowanie poziomu
OSTRZEŻENIE
Jeśli w Twoim projekcie Dalux zostały już utworzone poziomy, musisz powstrzymać się od tworzenia nowych poziomów z arkuszy podczas przesyłania do Dalux!
Mapowanie poziomów wyświetla poziomy z modelu, umożliwiając przypisanie każdego z nich do poziomu Dalux i nadanie mu nazwy.
Możesz:
- Wybierz istniejące poziomy, jeśli zostały już utworzone w Dalux.
- Utwórz nowy na podstawie poziomu z modelu.
- Wybierz „Brak mapowania poziomów”, a poziom nie zostanie zaimportowany.

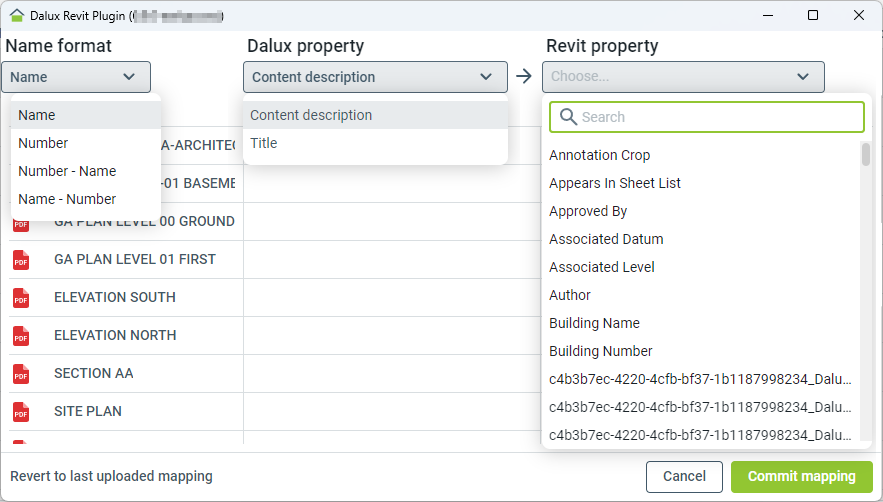

Odwzorowanie właściwości
Odwzorowanie właściwości umożliwia określenie nazwy pliku i przypisanie dowolnych metadanych Dalux do właściwości Revit.
Właściwość Dalux: umożliwia wybór systemowego lub niestandardowego pola metadanych projektu Dalux. Wyświetla bieżącą wartość używaną dla każdego pliku.
Właściwość Revit: umożliwia wybór właściwości z modelu Revit. Wyświetla nową wartość, która zostanie użyta dla właściwości Dalux po kliknięciu „Zatwierdź odwzorowanie”.
Po kliknięciu „Zatwierdź odwzorowanie” i przesłaniu plików do Dalux, ta konfiguracja zostanie zapisana i ponownie wykorzystana przy następnym przesyłaniu.
Możesz łatwo przywrócić poprzednie odwzorowanie używane podczas ostatniego przesyłania, klikając „Przywróć ostatnio przesłane odwzorowanie” w lewym dolnym rogu.
Wskazówki i podpowiedzi
Tytuł to nazwa wyświetlana pod Lokalizacje, więc zachowaj ją krótką i zwięzłą.
Jeśli chcesz dodać dwie właściwości Revit do jednej właściwości Dalux, musisz połączyć je w nową właściwość Revit, a następnie przypisać tę nową właściwość Revit do właściwości Dalux.

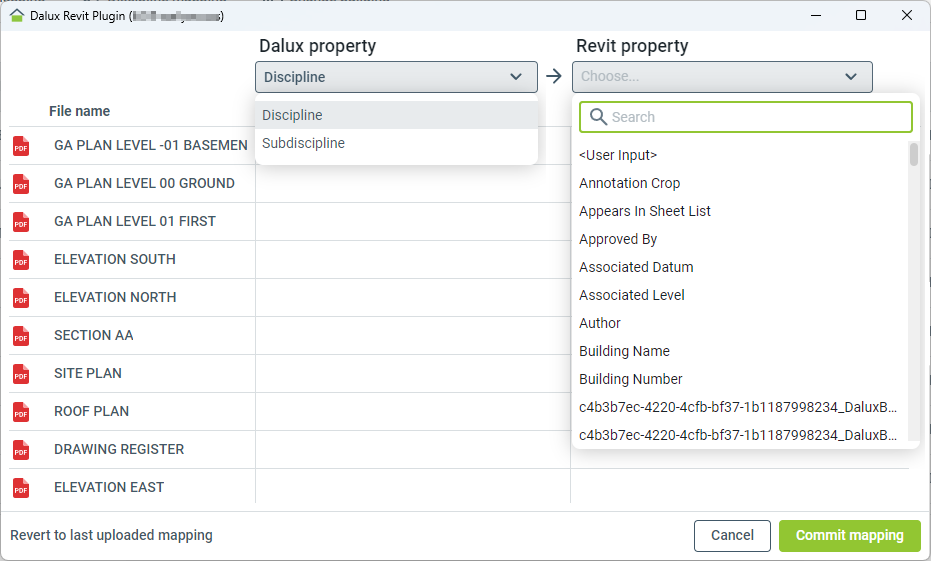

Mapowanie dziedziny
Mapowanie dziedziny umożliwia mapowanie 'Dziedzina' i/lub 'Poddziedzina' za pomocą danych wprowadzonych przez użytkownika lub właściwości Revit.
Właściwość Dalux: pozwala wybrać między Dziedziną a Poddziedziną.
Wyświetla bieżącą wartość używaną dla każdego pliku.
Właściwość Revit: pozwala wybrać właściwości z modelu Revita.
Wyświetla nową wartość, która zostanie użyta dla właściwości Dalux po kliknięciu "Commit mapping".
Po kliknięciu "Commit mapping" i przesłaniu plików do Dalux, ta konfiguracja zostanie zapisana i ponownie wykorzystana przy następnym przesyłaniu.
Możesz łatwo przywrócić poprzednie odwzorowanie używane podczas ostatniego przesyłania, klikając "Revert to last uploaded mapping".
<0>Wskazówki i podpowiedzi0>
Dziedzina i Poddziedzina są używane do sortowania rysunków w Lokalizacje.
Jeśli chcesz dodać dwie właściwości Revit do jednej właściwości Dalux, musisz połączyć je w nową właściwość Revit, a następnie przypisać tę nową właściwość Revit do właściwości Dalux.

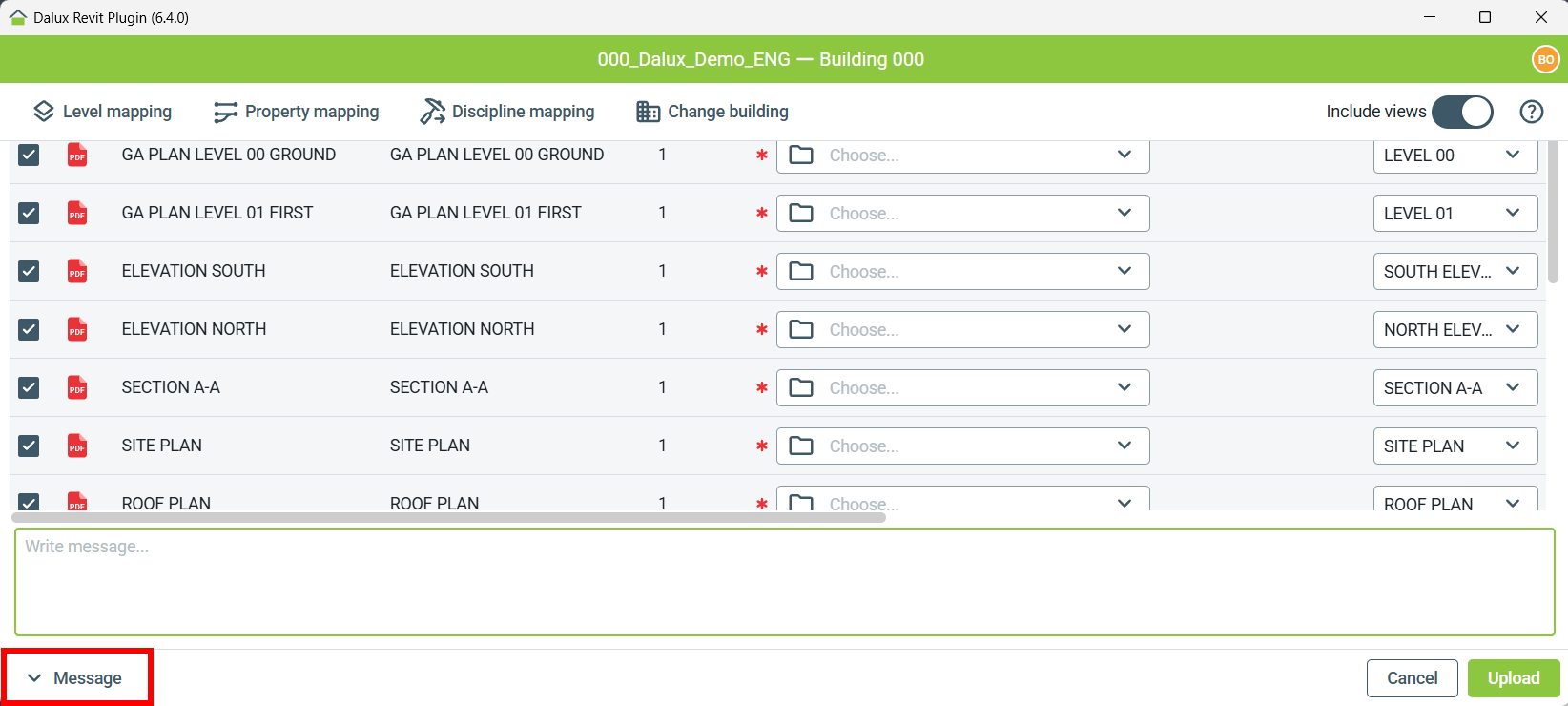

Wiadomość
Na dole możesz wprowadzić wiadomość wyjaśniającą powód przesłania.
Pamiętaj, że możesz dodać tylko jedną wiadomość dla całego przesyłania, a nie dla każdego pojedynczego pliku.
Po przesłaniu
Gdy zakończysz konfigurację plików i klikniesz "Prześlij", zobaczysz ekran postępu.

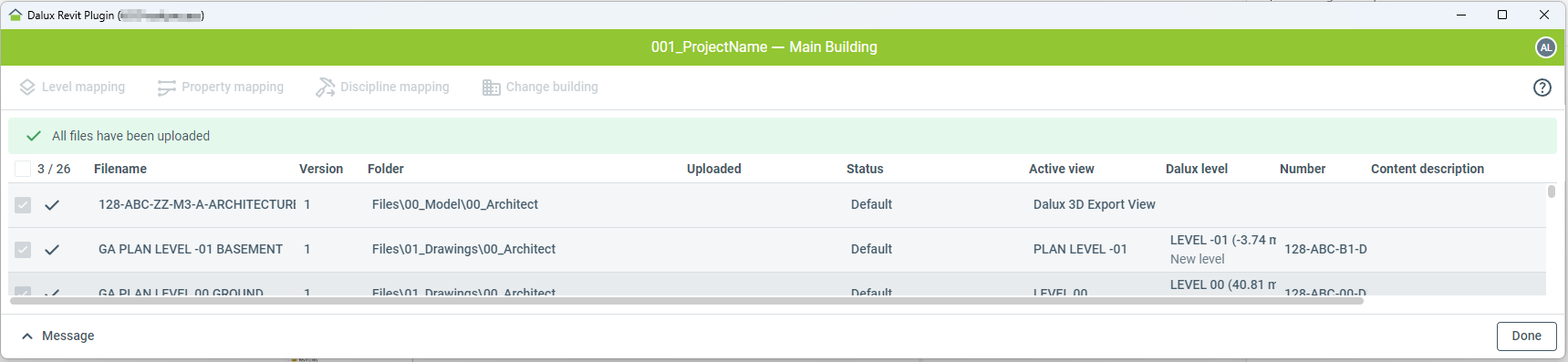

Po przesłaniu wszystkich plików zobaczysz wynik z znacznikiem wyboru przy każdym pomyślnie przesłanym pliku.

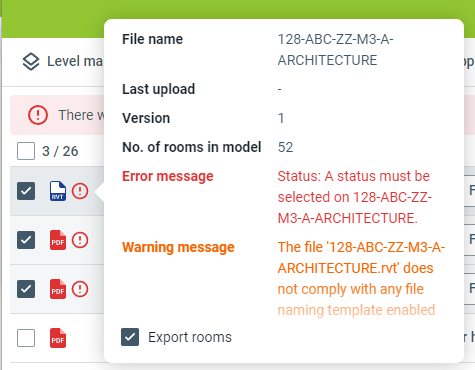

Jeśli któryś z plików nie został przesłany, po prawej stronie każdego z nich pojawi się czerwona ikona informacji; najedź kursorem na ikonę, aby sprawdzić przyczynę.
Uwaga
Twój model zostanie przesłany w module Lokalizacje jako plik daluxbim. Jeśli model jest powiązany z Dalux Box, zostanie tam zapisany również jako plik daluxbim.
Powiązane modele Revit i załadowane .dwg
Jeśli powiązałeś inne rodzaje plików z projektem Revit, nie wszystkie będą brane pod uwagę przez wtyczkę Revit. Te powiązane pliki nie zostaną przesłane podczas przesyłania projektu za pomocą wtyczki Revit, ponieważ wtyczka zależy od informacji dostępnych w oprogramowaniu Revit.

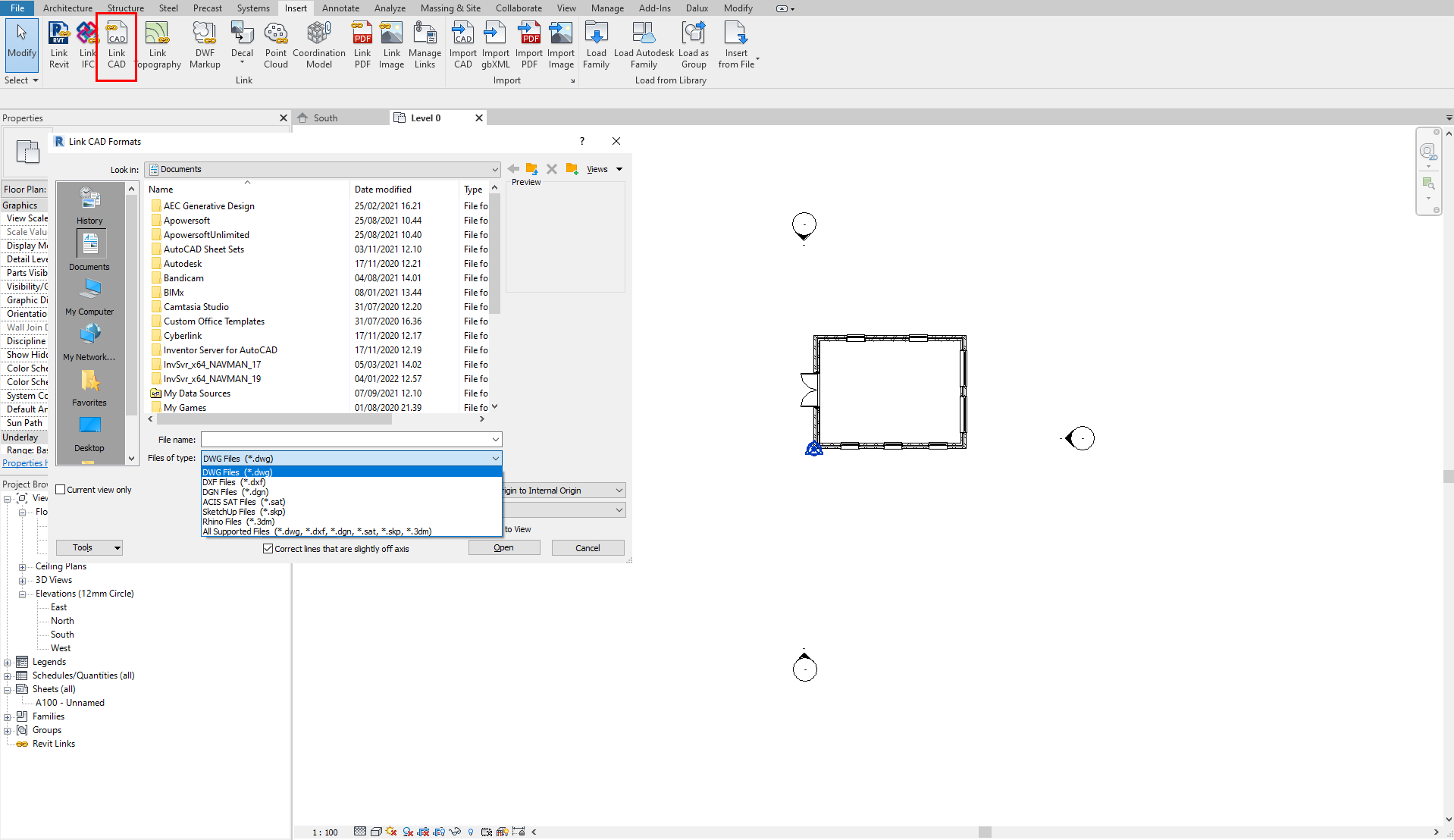

Załadowane pliki .dwg
.dwg wczytane do modelu, które zawierają obiekty 3D, zostaną przesłane jako jeden pojedynczy obiekt:

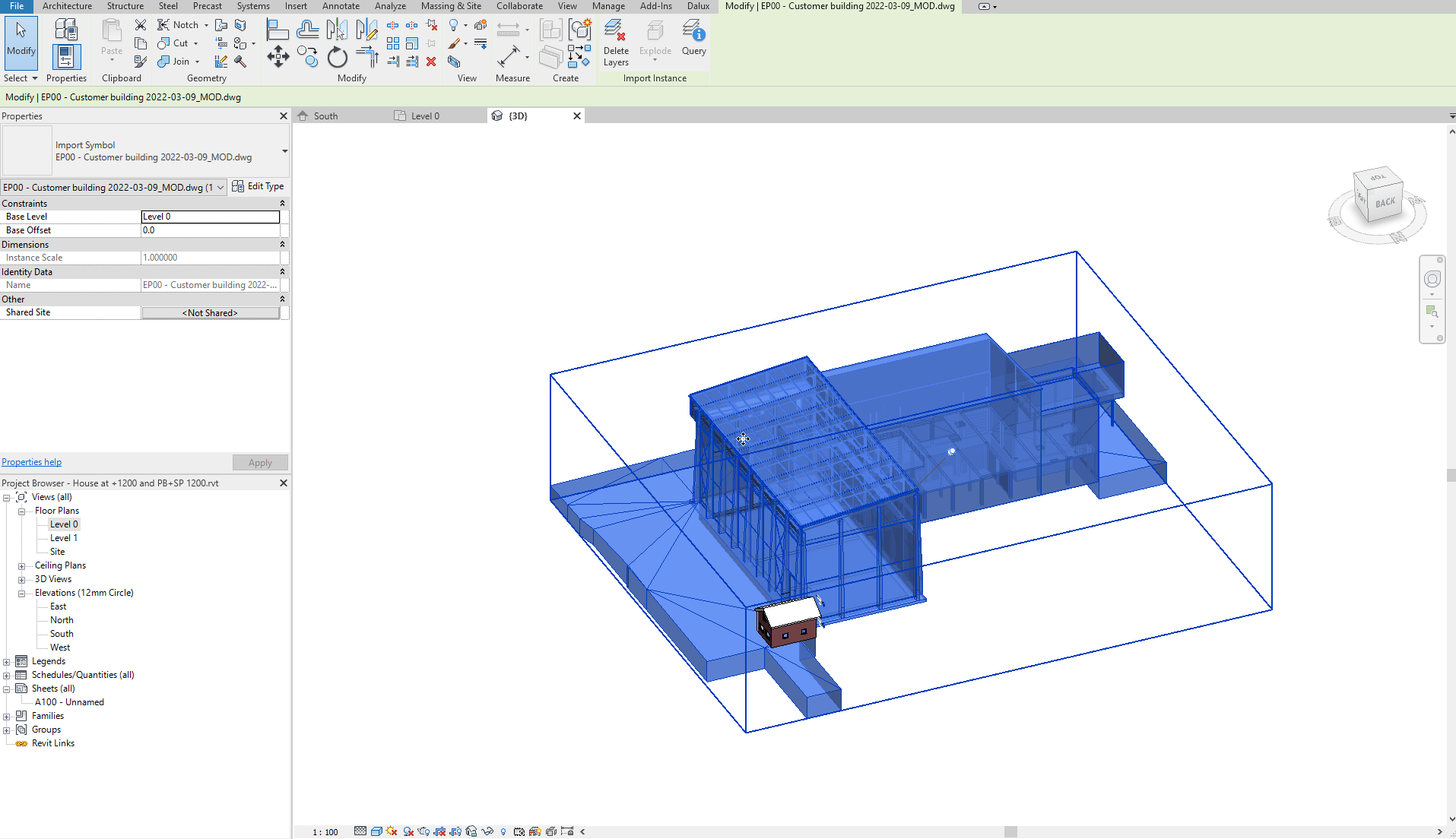

Zaimportowany .dwg będzie wyglądał tak w Revicie (jeden duży obiekt możliwy do zaznaczenia):

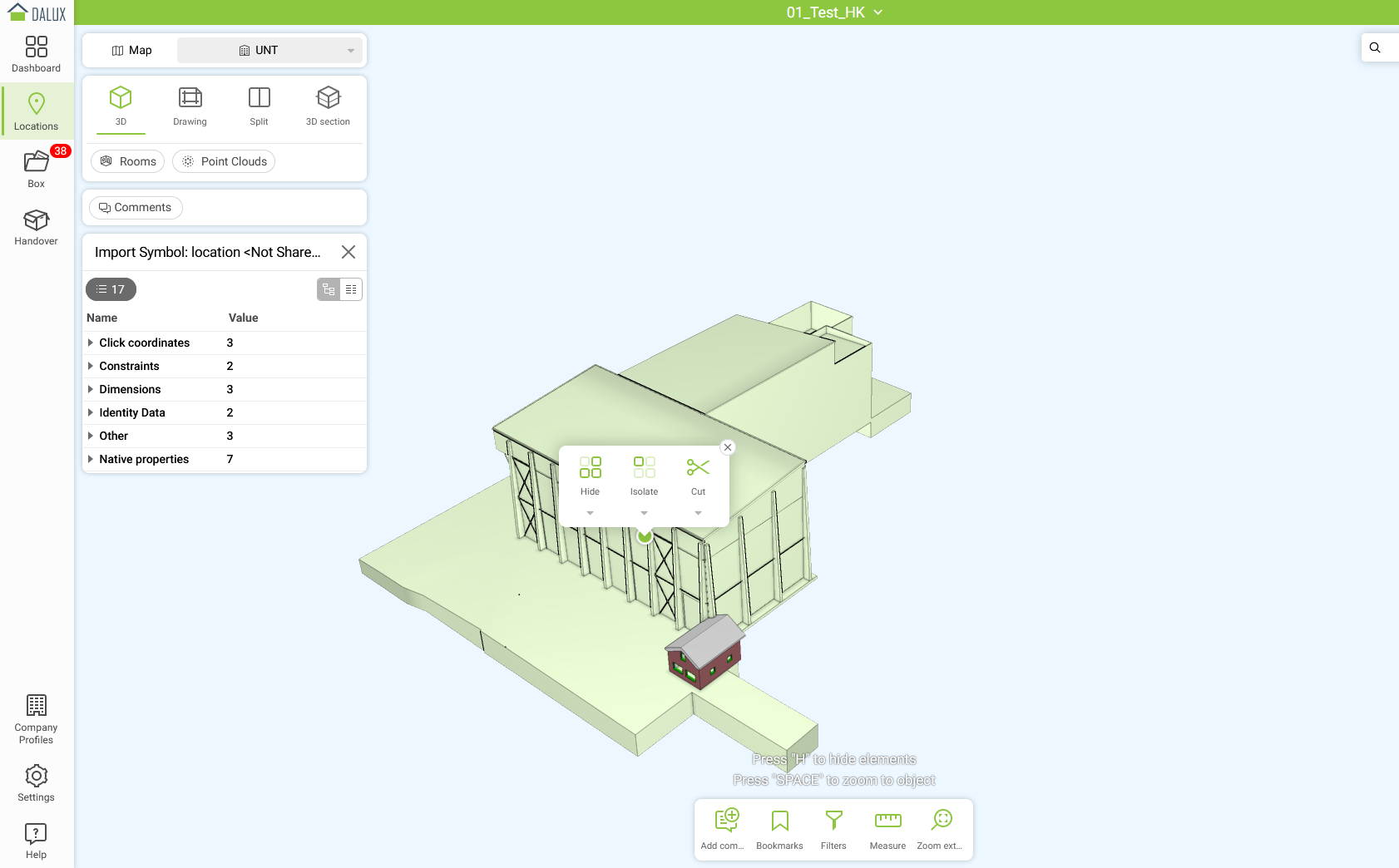

Tak kończy się to samo w Dalux:
