Prześlij pliki modelu IFC oraz rysunki 2D

Ten artykuł obejmie sposób przesyłania plików modelu IFC oraz plików rysunków 2D do Dalux i mapowania rysunków do modelu IFC.

Wideo

Prześlij pliki modelu IFC/3D

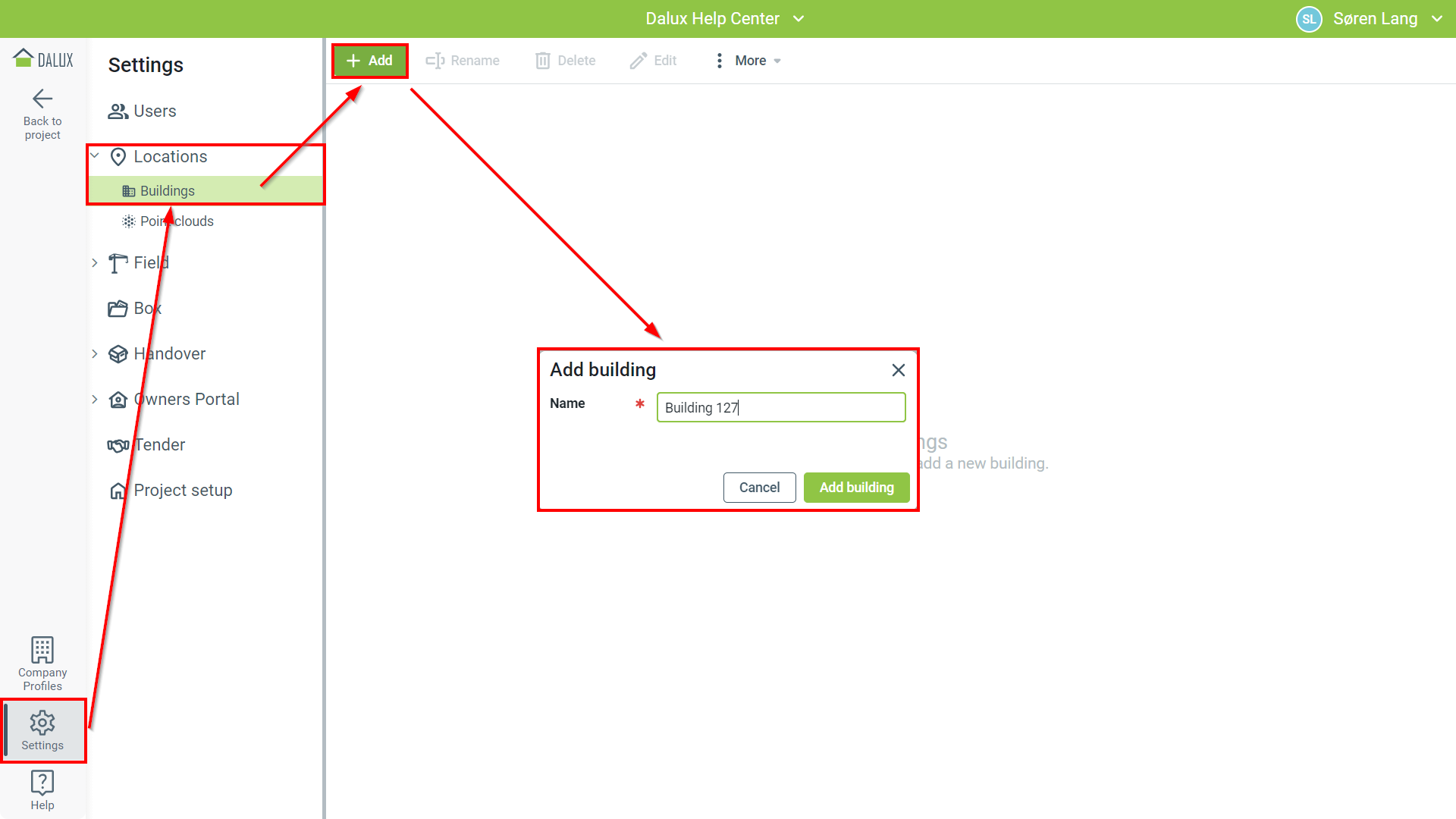

Aby przesłać model IFC do Dalux, przejdź do

Ustawienia  Lokalizacje Budynki Dodaj Wpisz nazwę dla budynku 'Dodaj budynek':

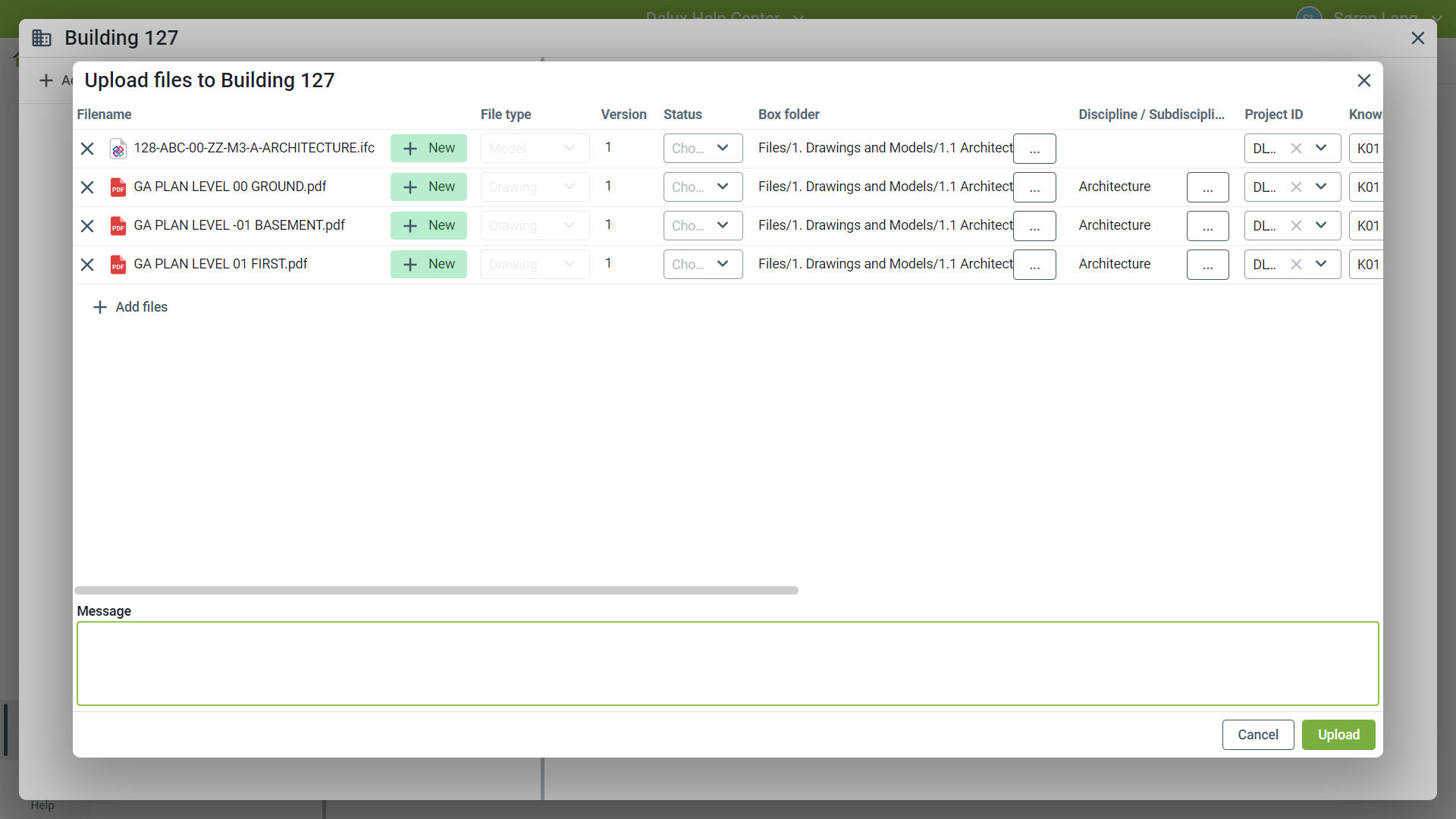

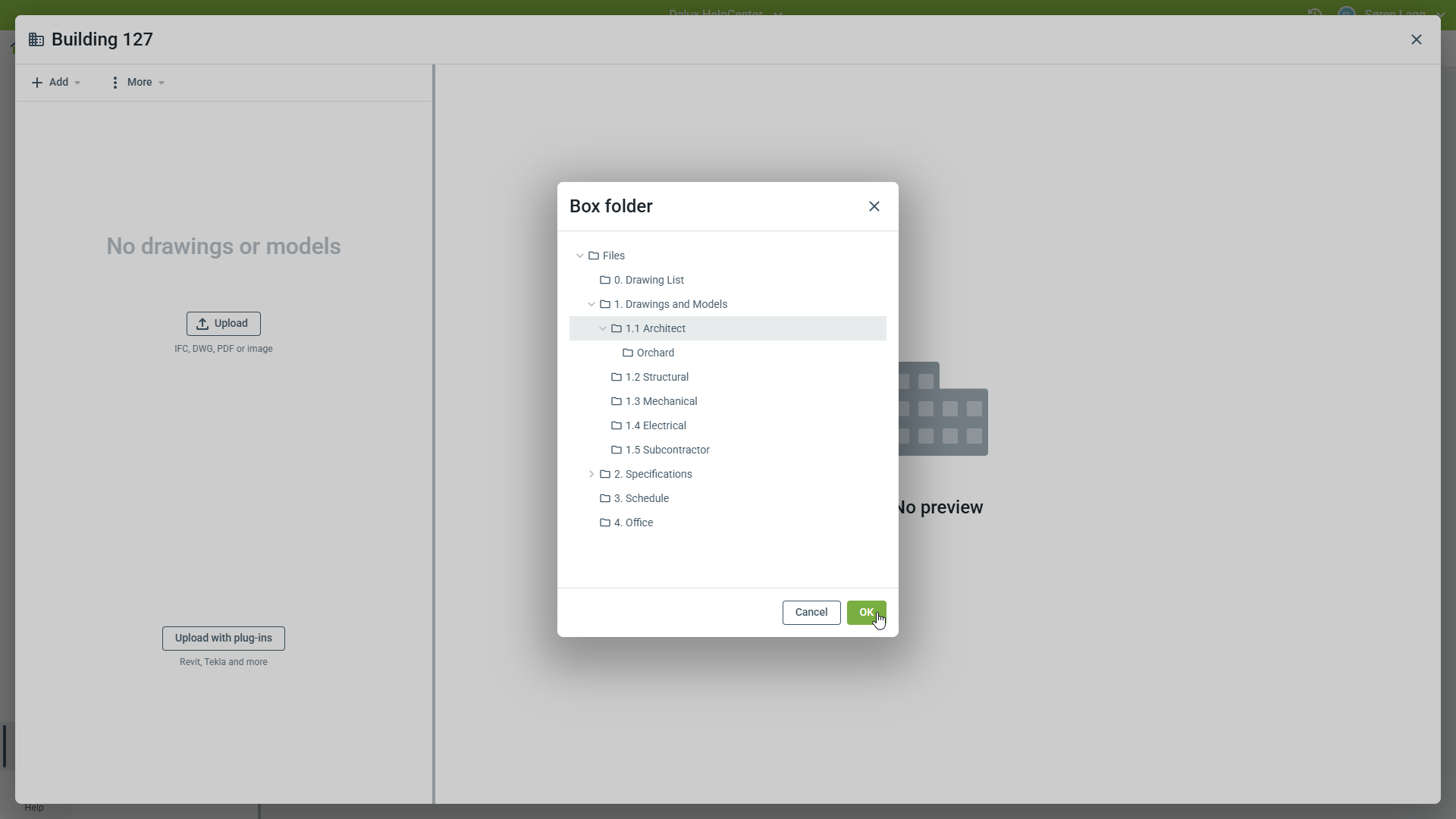

Następnie kliknij przycisk 'Prześlij' i znajdź pliki, które chcesz przesłać. Jeśli masz Box i strukturę folderów, zostaniesz poproszony o wybranie folderu, do którego pliki mają zostać przesłane. Można to później zmienić.

W zależności od ustawień projektu masz różne opcje podczas przesyłania. Możesz ustawić dziedziny, dodać metadane i ustawić status pliku. Gdy skończysz, kliknij 'Prześlij', aby przesłać i przetworzyć pliki.

Wyświetl linie siatki

Jeśli model zawiera linie siatki, możesz je wyświetlić na swoich automatycznych rysunkach i podczas tworzenia wycinków 2D modeli.

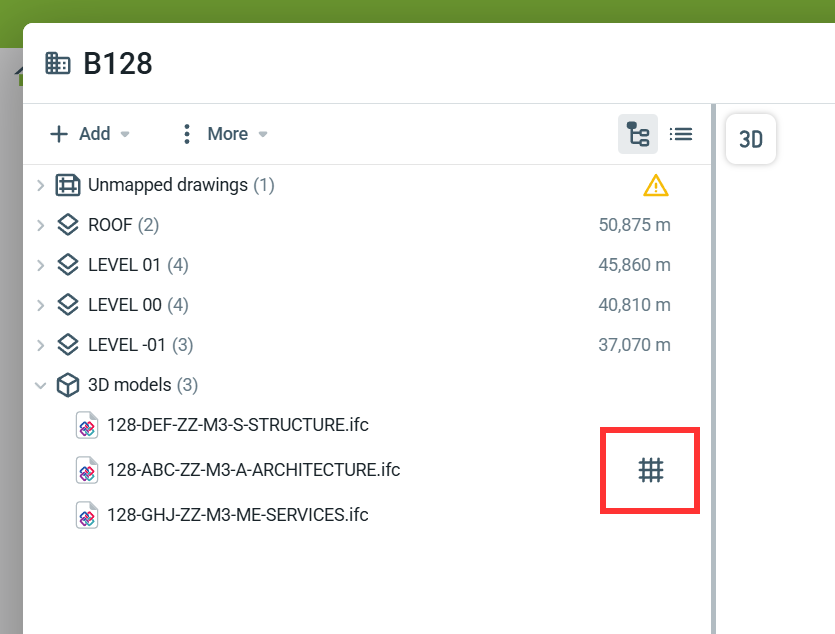

W ustawieniach budynku wybierz plik, który zawiera linie siatki, które chcesz wyświetlić.

Przejdź do:

Ustawienia LokalizacjeBudynki

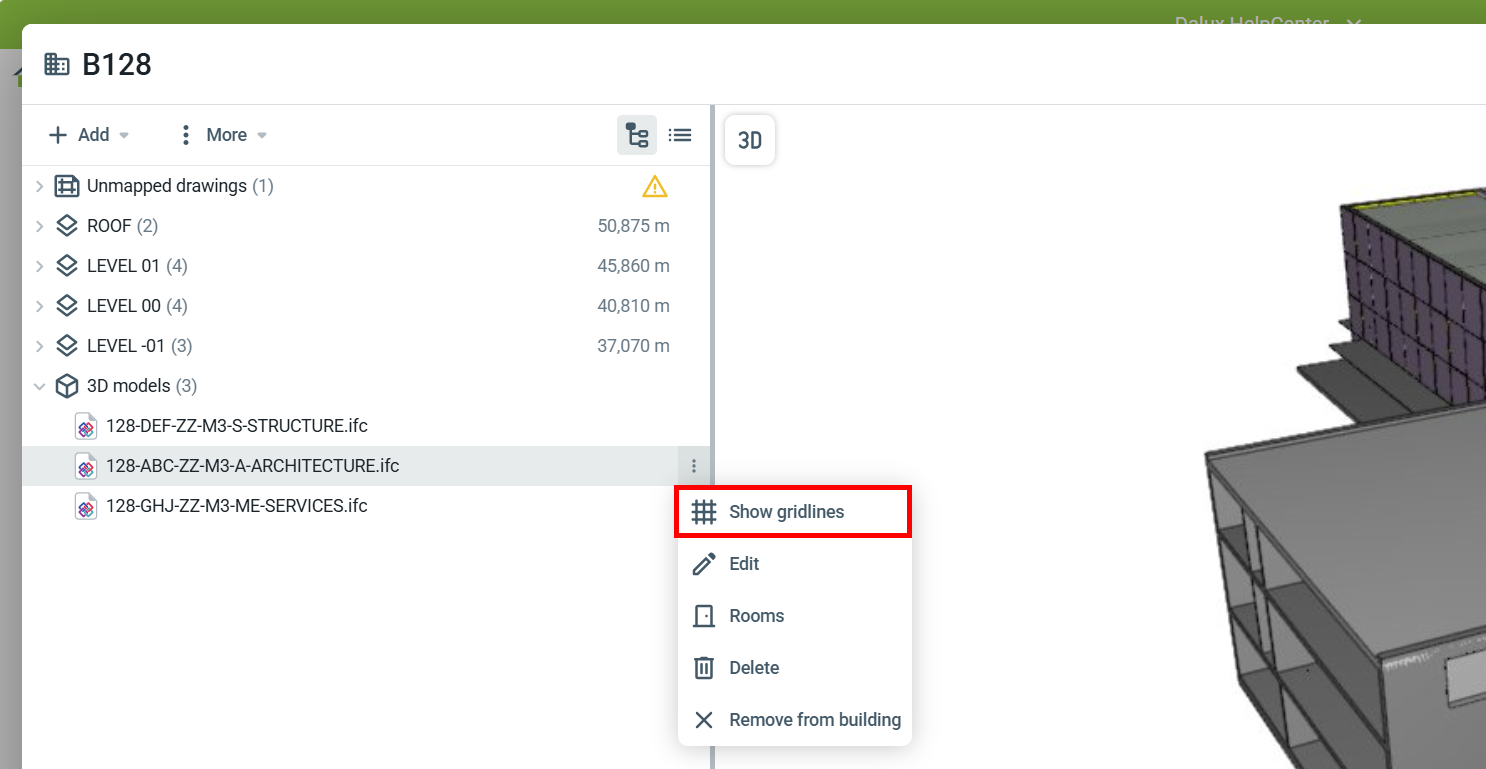

i wybierz, który plik modelu ma być użyty do wyświetlania linii siatki, klikając Wyświetl linie siatki.

Twój budynek zostanie ponownie przetworzony, aby były one widoczne.

Aby sprawdzić, czy model zawiera linie siatki:

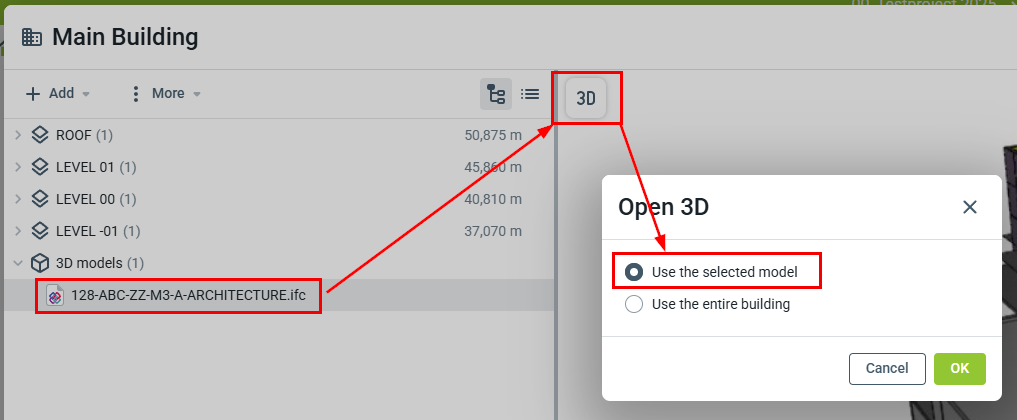

Wybierz model'Użyj wybranego modelu''OK'

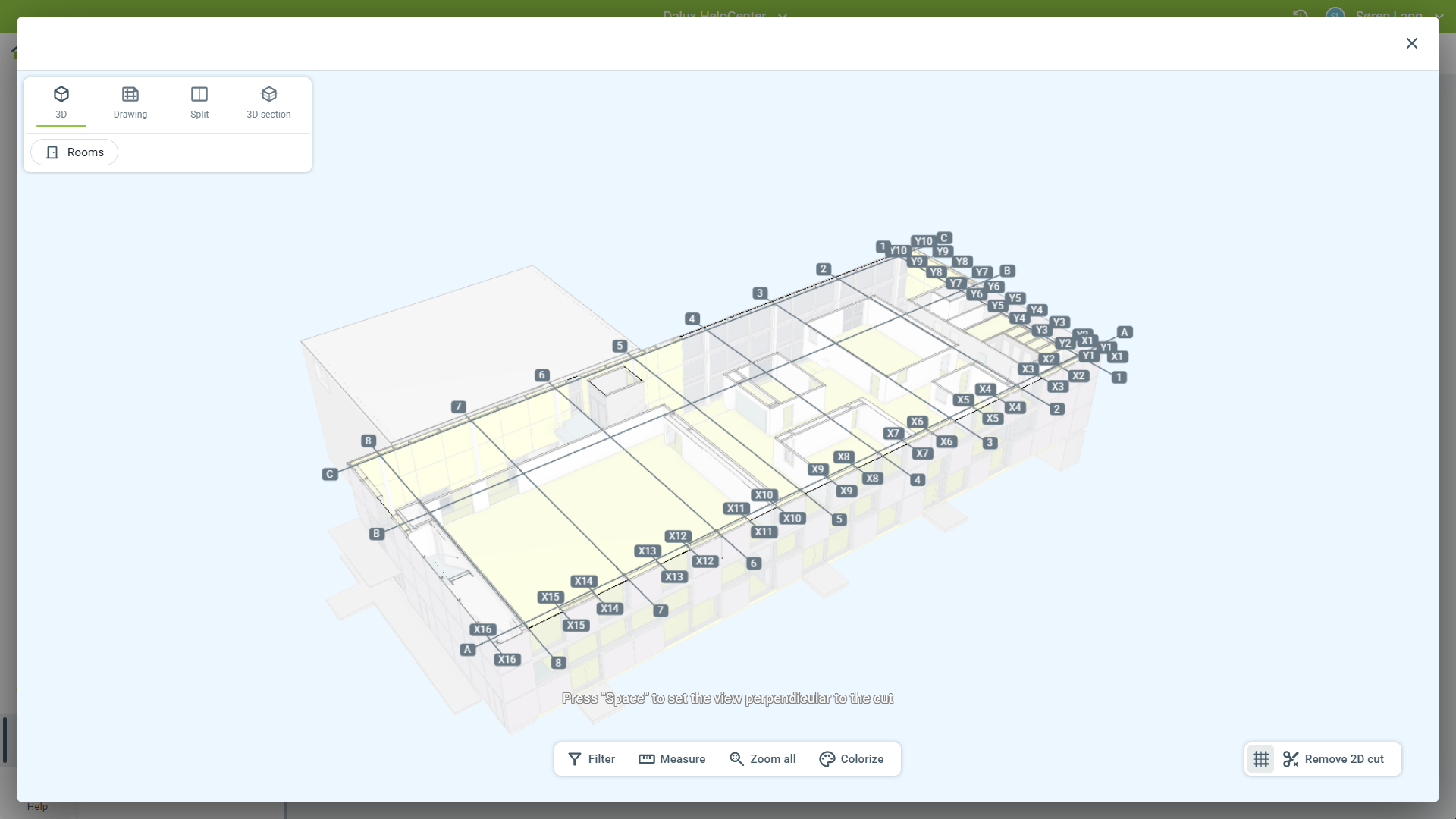

Jeśli model zawiera linie siatki, są one wyświetlane podczas wykonywania przekroju 2D.

Model używany do wyświetlania linii siatki jest oznaczony w ustawieniach lokalizacji. Teraz można je wyświetlać w wycinkach 2D i na automatycznych rysunkach.

Dodaj poziomy do budynku

Po przesłaniu pliku IFC, czas dodać poziomy do budynku.

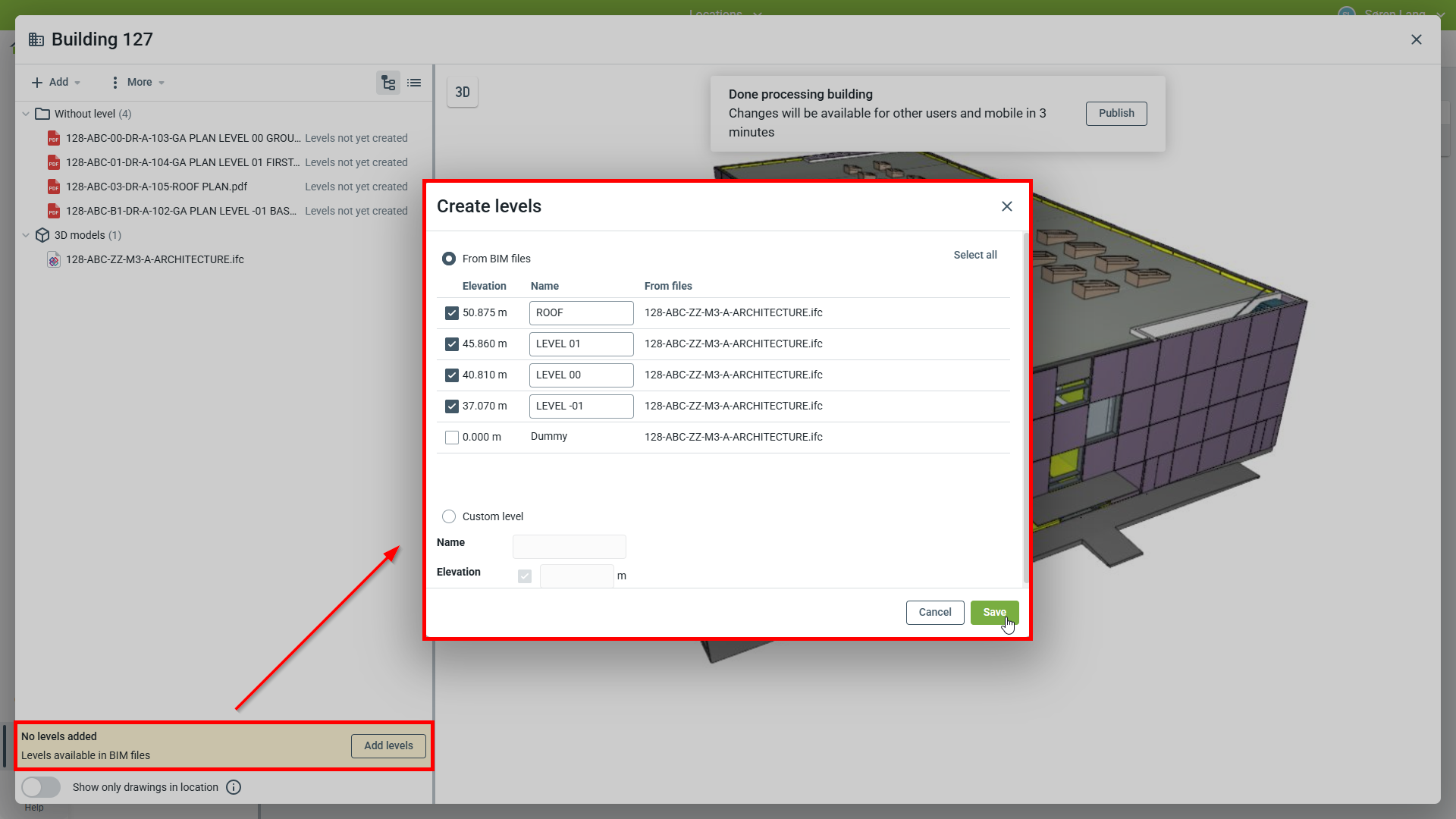

Możesz kliknąć Dodaj Poziom lub 'Dodaj poziomy' w żółtym pasku.

Dodając poziomy, możesz:

1. Wybierz dodanie poziomów z modelu, Dalux może odczytać poziomy bezpośrednio z modelu lub
2. Dodaj swoje własne poziomy

Zaleca się korzystanie z poziomów modelu BIM. Podczas tego nie możesz zmienić elewacji w Dalux

Dodane poziomy będą wyświetlane po lewej stronie okna. Domyślnie Dalux będzie używać automatycznego przekroju poziomu z modelu BIM.

Jeżeli przesłałeś również rysunki do budynku, można je teraz przyporządkować do poziomów.

Przypisz i odwzoruj rysunki 2D do poziomów

Dzięki dodanym poziomom do modelu, rysunki przesłane do budynku mogą być teraz przyporządkowane.

Jeśli jeszcze nie przesłałeś rysunków do budynku, możesz to zrobić z:

Dodaj Z Twojego komputera/Z Box.

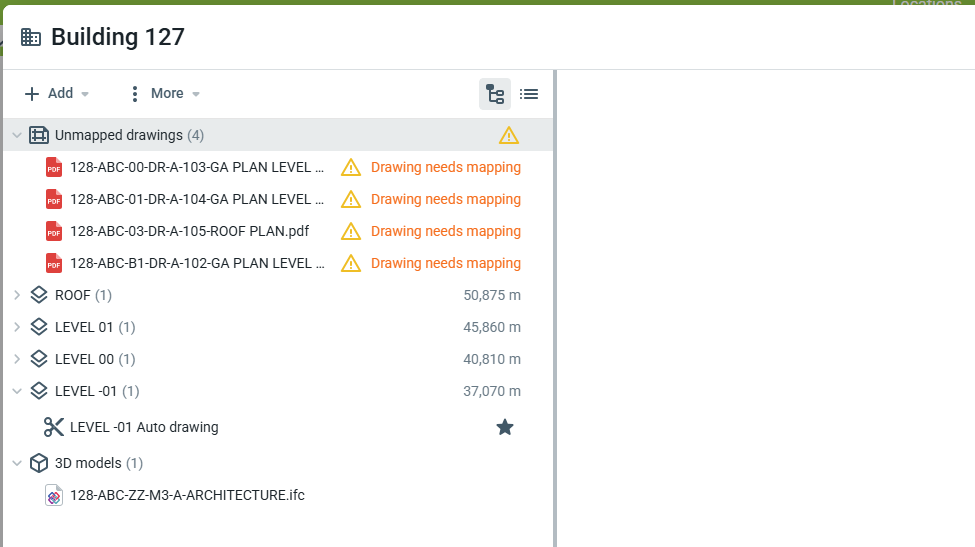

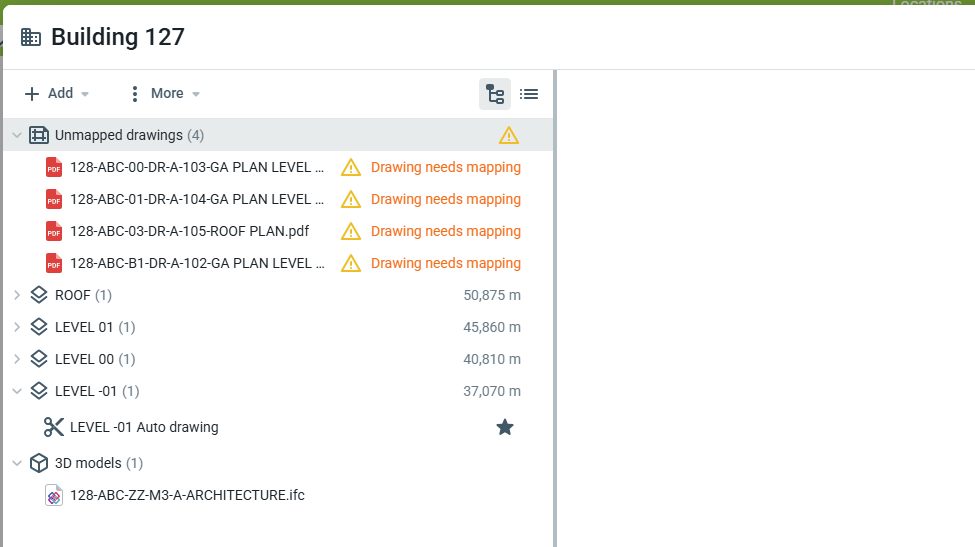

Twoje pliki rysunków 2D zostaną teraz dodane do Dalux, ale będą musiały zostać odwzorowane do poziomu, aby mogły być poprawnie używane. Możesz znaleźć nieodwzorowane rysunki w ich własnym folderze:

Mapuj rysunki do poziomów

Kiedy rysunki zostaną przesłane do Dalux, przypisz rysunki do odpowiednich poziomów, poprzez:

1. Przeciąganie i upuszczanie rysunków na odpowiednie poziomy
2. Kliknięcie po prawej stronie rysunku Odwzoruj do 3D

To otworzy nowe okno, w którym będziesz musiał odwzorować rysunek do poziomu.

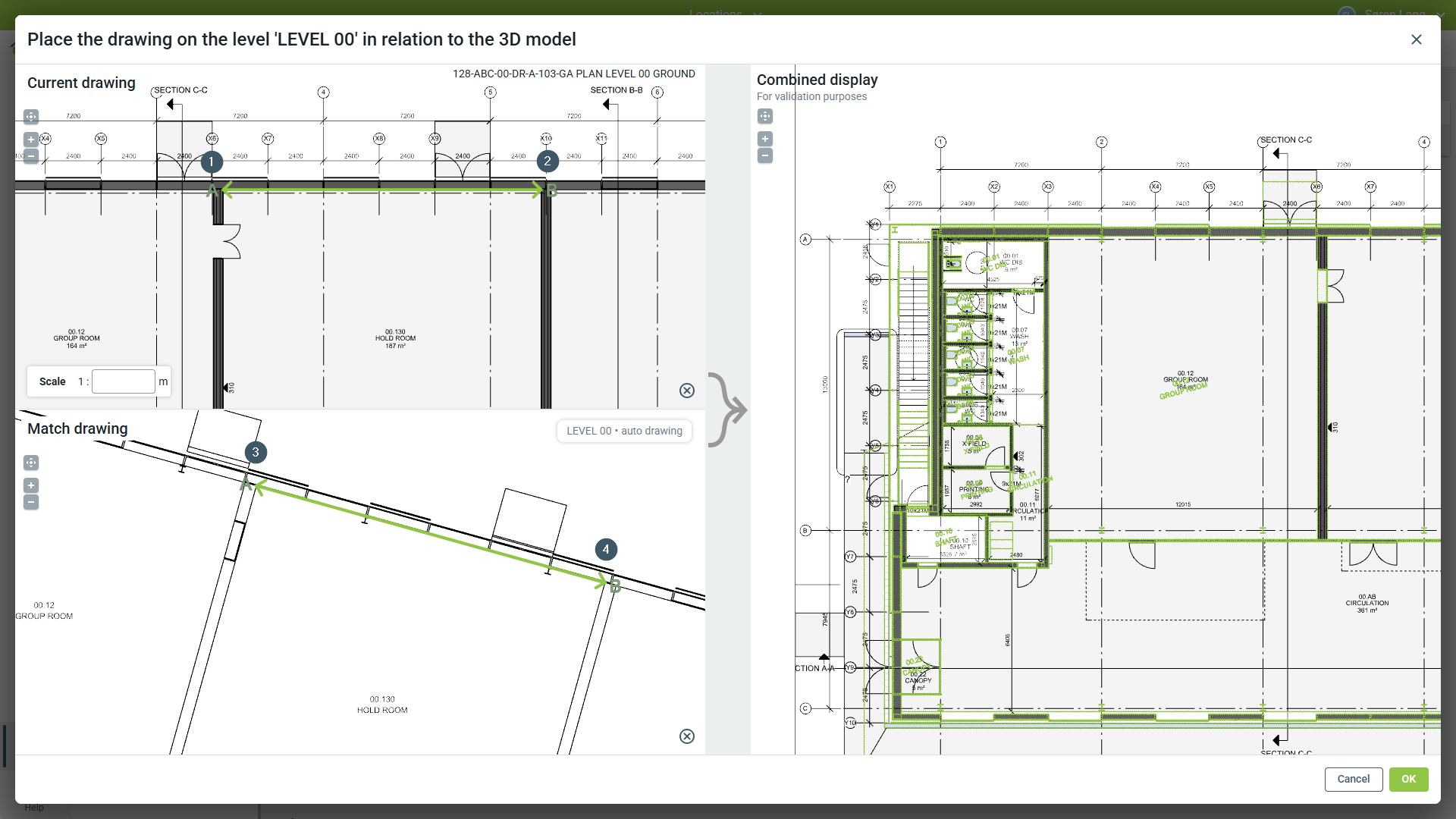

Aby odwzorować rysunek, musisz zaznaczyć punkty odniesienia A i B na rysunku, a następnie wybrać te same punkty A i B na poziomie, aby je dopasować.

Widok połączony po prawej stronie okna pokazuje, jak precyzyjne są obecne punkty odniesienia.

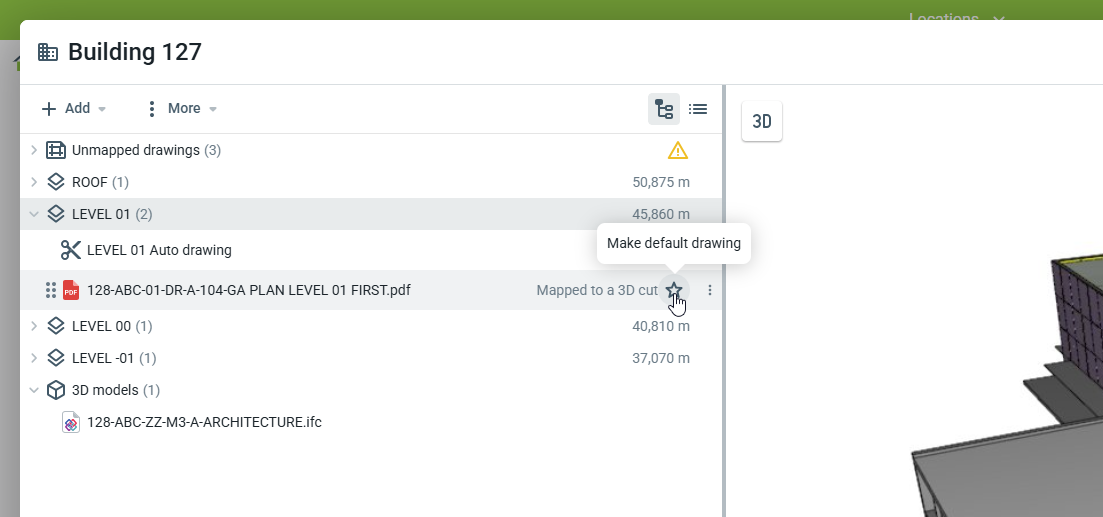

Jak pokazano na końcu GIF-a, możesz ustawić nowo odwzorowany rysunek jako domyślny. Ustawienie rysunku jako domyślnego sprawia, że jest to pierwszy rysunek wyświetlany dla danego poziomu.

Mapuj rysunki pionowo

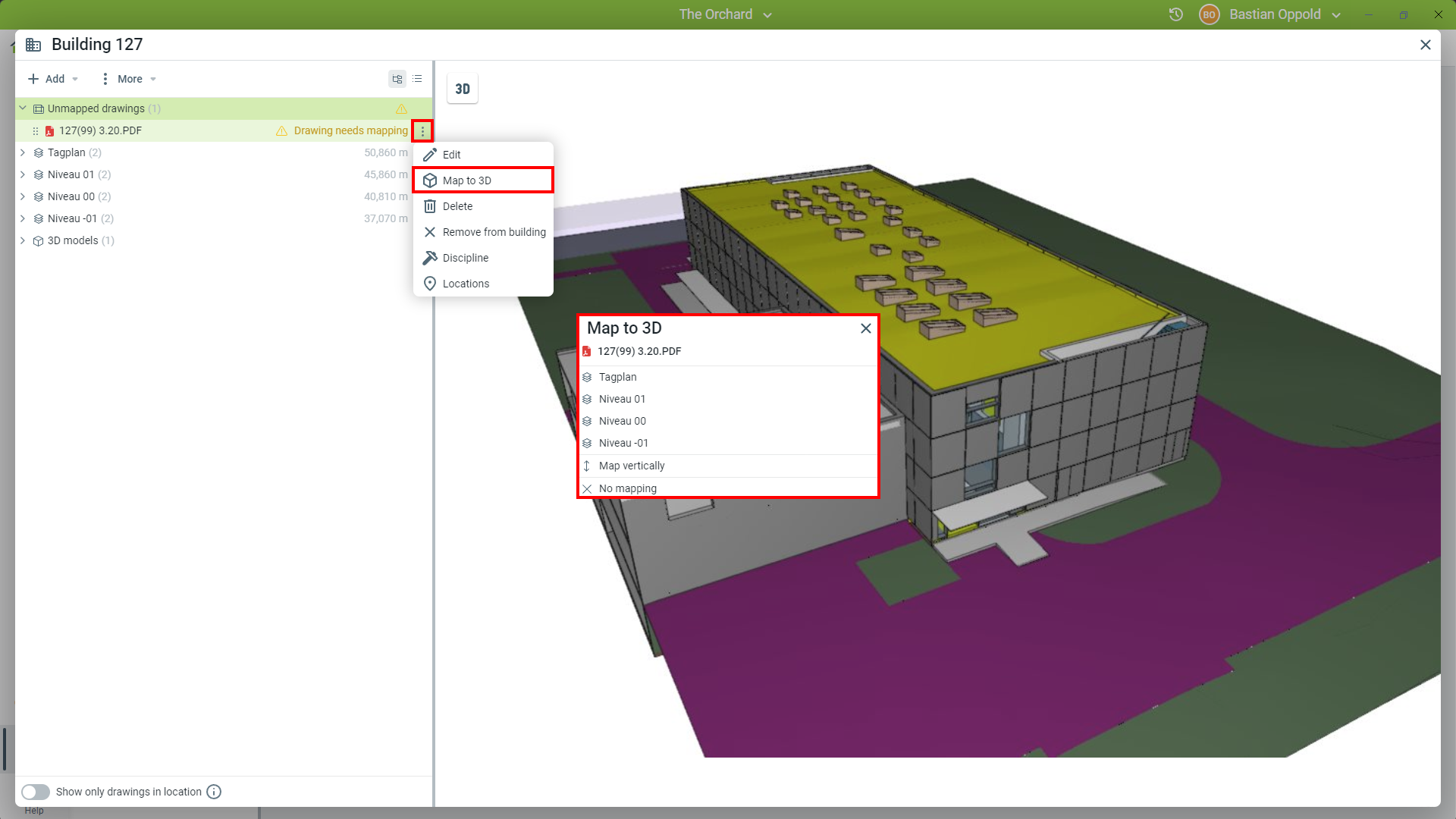

Dalux umożliwia również dodanie przekroi lub widoków do twojego modelu. Podobnie jak przy dodawaniu rysunków do poziomu, wybierz rysunek i kliknij na

po prawej stronie rysunku  Odwzoruj do 3D 'Odwzoruj pionowo'

Odwzorowanie pionowe składa się z trzech kroków:

1. Umieść rysunek w odpowiedniej orientacji
2. Połącz rysunek z modelem i skalą
3. Dostosuj, jeśli to konieczne

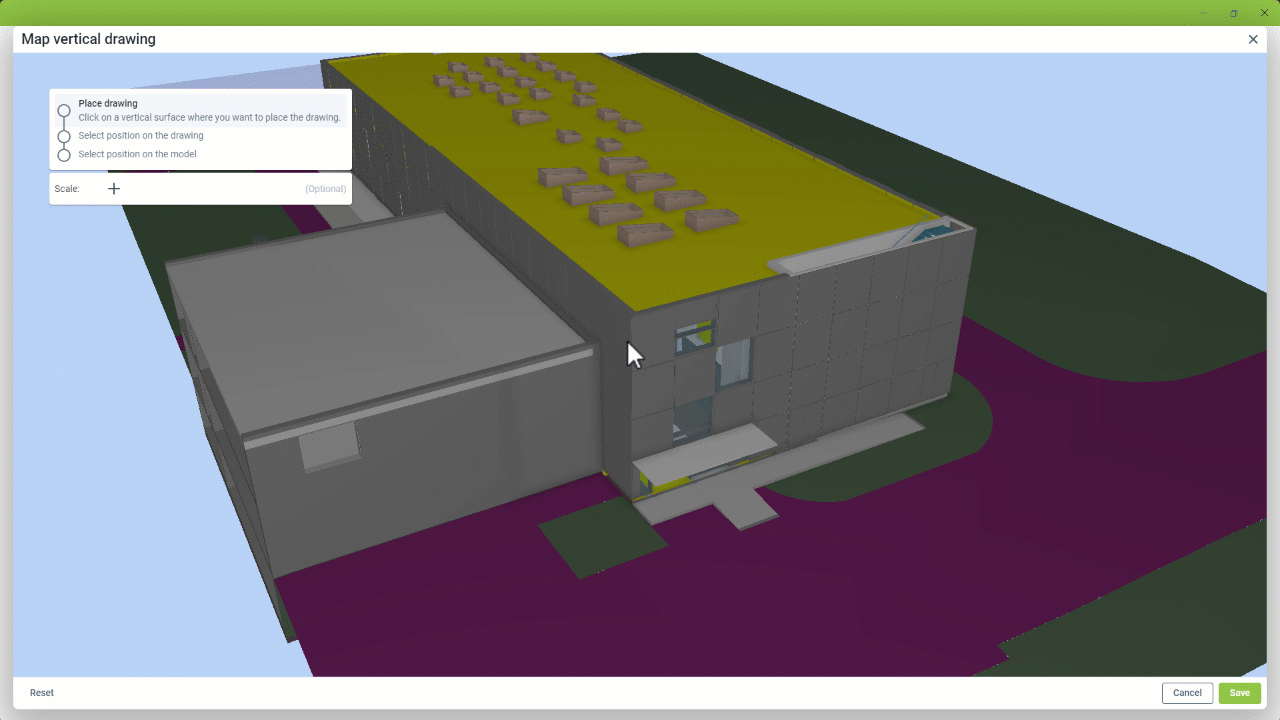

Najpierw wybierz pionową powierzchnię, w której orientacji chcesz umieścić rysunek. Wybierz Umieść rysunek gdy będziesz zadowolony z dopasowania.

Połącz rysunek z modelem, wybierając albo

• 2 punkty referencyjne na rysunku, następnie 2 punkty referencyjne w modelu, lub
• wybierając 1 punkt referencyjny dla każdego, jeśli dodałeś współczynnik skali.

Aby dostosować pozycjonowanie rysunku, użyj aby go przenieść, zachowując orientację i skalę. To może pomóc Ci umieścić wycinek w dokładnej pozycji, w której został utworzony.
