Oznakowania rysunków między zaplanowanymi rewizjami

Wprowadzenie

Niewielka zmiana, taka jak zamiana materiału lub aktualizacja wymiarów, często pojawia się między zaplanowanymi rewizjami rysunków w projekcie, a prace budowlane nie zawsze mogą czekać na następną pełną rewizję. Jako kierownik ds. projektowania możesz użyć funkcji Stamps w Dalux Box, aby dodać te zmiany jako oznakowanie podczas publikowania następnej wersji, dzięki czemu zespoły na placu budowy otrzymają zmianę bez oczekiwania na następną zaplanowaną pełną rewizję.

Wyzwanie

Formalnie zrewidowane zestawy rysunków są wydawane zgodnie z ustalonym harmonogramem, aby zapewnić koordynację wszystkich branż. Między tymi rewizjami nadal pojawiają się mniejsze zmiany, takie jak zamiana materiału lub aktualizacja wymiaru. Może to być zmiana na tyle niewielka, że pełna rewizja nie jest tego warta, ale nadal jest to coś, o czym plac budowy musi wiedzieć.

Tradycyjnie odbywa się to w formie papierowego oznakowania na miejscu lub oznakowania dodanego bezpośrednio w oprogramowaniu do modelowania. Żadna z nich nie dociera do osób pracujących na placu budowy aż do następnej zaplanowanej rewizji. Zeskanowana wersja papierowa traci ostrość oryginalnego rysunku i łatwo ją zawieruszyć.

Bez udokumentowanej wersji zmiany pracownicy budowy ryzykują pracę na podstawie nieaktualnego rysunku lub zmiany, która została uzgodniona, ale nigdy do nich nie dotarła.

Jak Dalux rozwiązuje ten problem

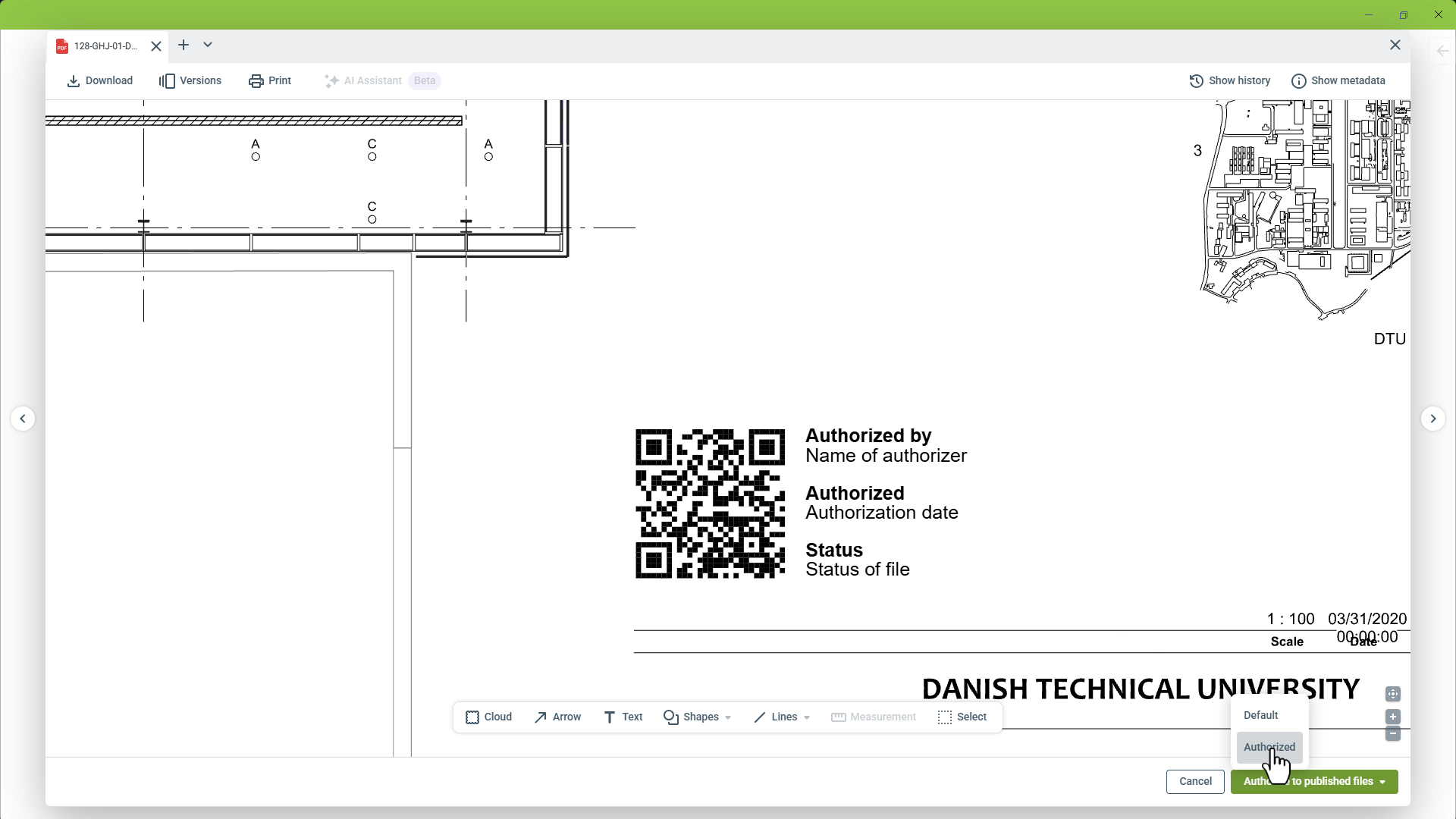

Po uzgodnieniu zmiany i zamknięciu jej jako komentarza dodajesz ją bezpośrednio do rysunku jako oznakowanie, używając pieczęci wraz z publikowaniem. Pieczęć dodaje również kod QR, dzięki czemu każdy na placu budowy może potwierdzić, że ma aktualną wersję.

Pomaga to wypełnić lukę między zaplanowanymi rewizjami, utrzymując dokładność opublikowanego rysunku bez konieczności przeprowadzania pełnej rewizji dla każdej niewielkiej zmiany.

Rezultat

Korzystając z pieczęci w Dalux, otrzymujesz:

• Przekaż zmianę wraz z następną wersją: Zmiany można dodać do rysunku przy następnym publikowaniu, zamiast pozostawiać je do następnej zaplanowanej rewizji
• Brak pełnej rewizji w przypadku niewielkiej zmiany: Zamiana materiału lub aktualizacja wymiaru otrzymuje oznakowanie zamiast nowego zestawu rysunków
• Pracownicy budowy mogą kontynuować pracę: Nikt nie musi czekać na zaplanowaną rewizję, aby dowiedzieć się o zmianie, która została już uzgodniona

Przekształć uzgodnioną zmianę w oznakowanie bez pełnej rewizji

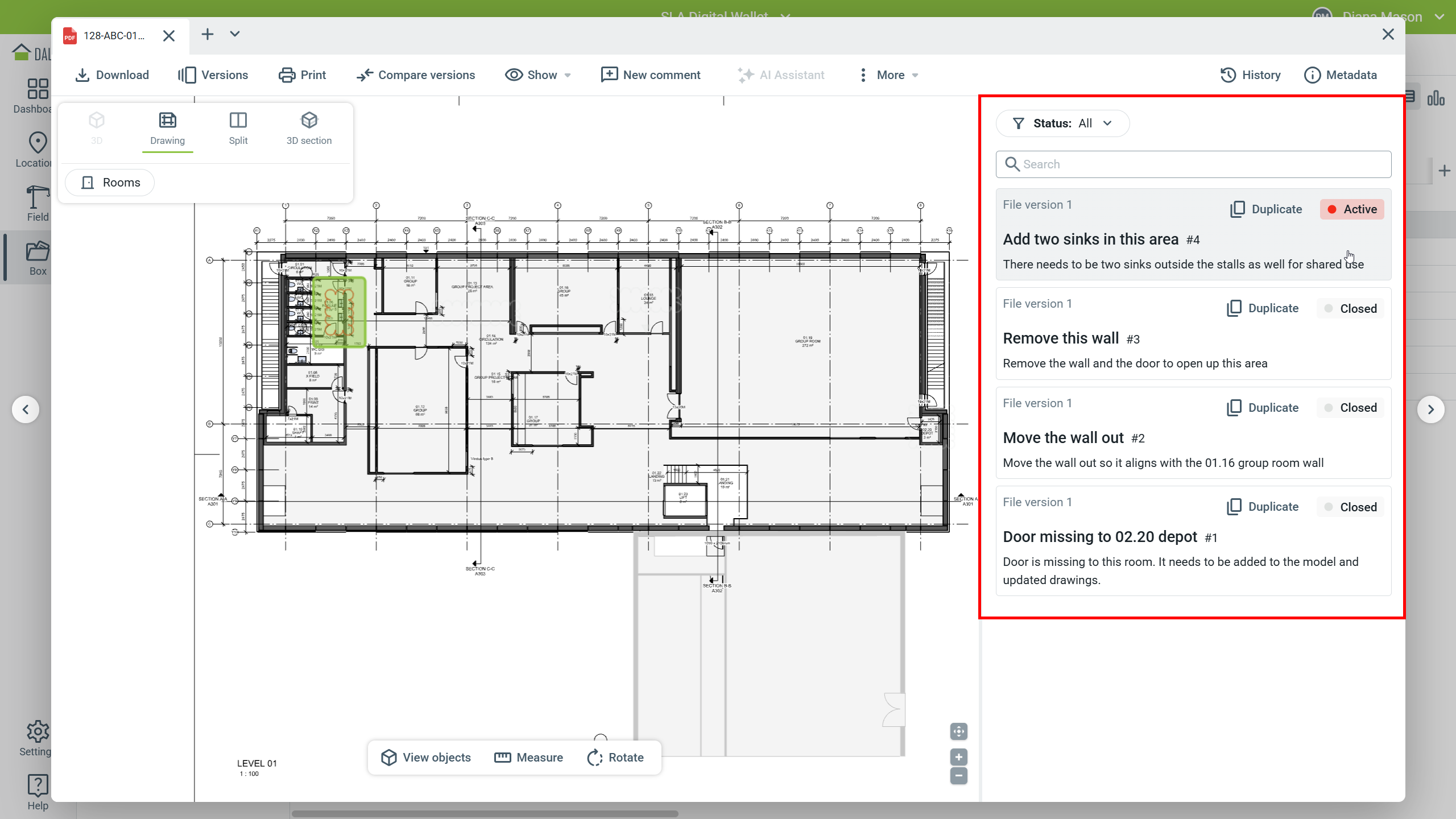

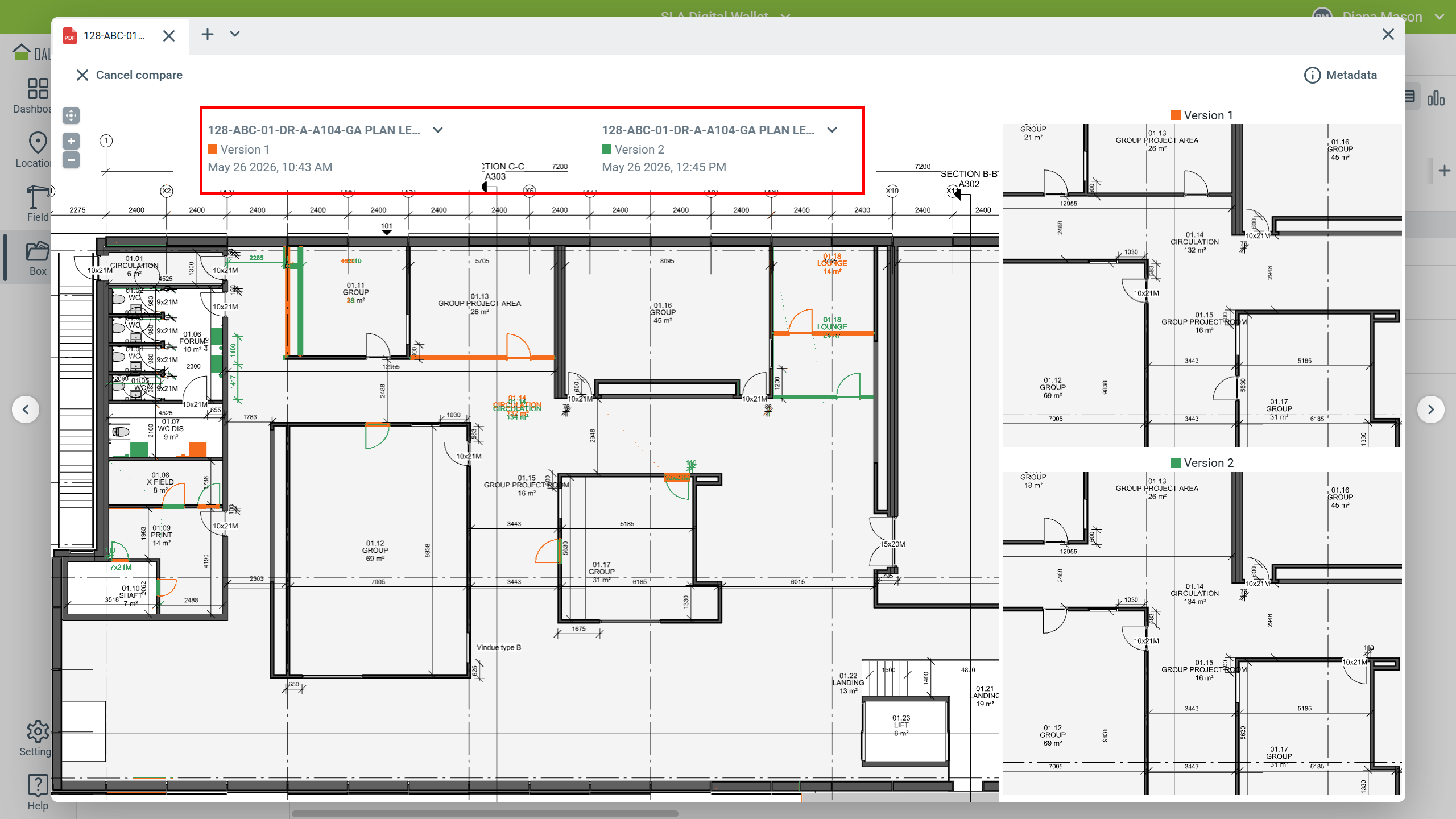

Zmiana, taka jak zamiana materiału lub aktualizacja wymiaru, jest zwykle omawiana i uzgadniana jako komentarz w Dalux. Często w więcej niż jednej dziedzinie, zanim w ogóle trafi do samego rysunku. Możesz wyświetlić pełną historię komentarzy i porównać bieżącą wersję z poprzednią, aby przed podjęciem działania dysponować pełnym obrazem sytuacji.

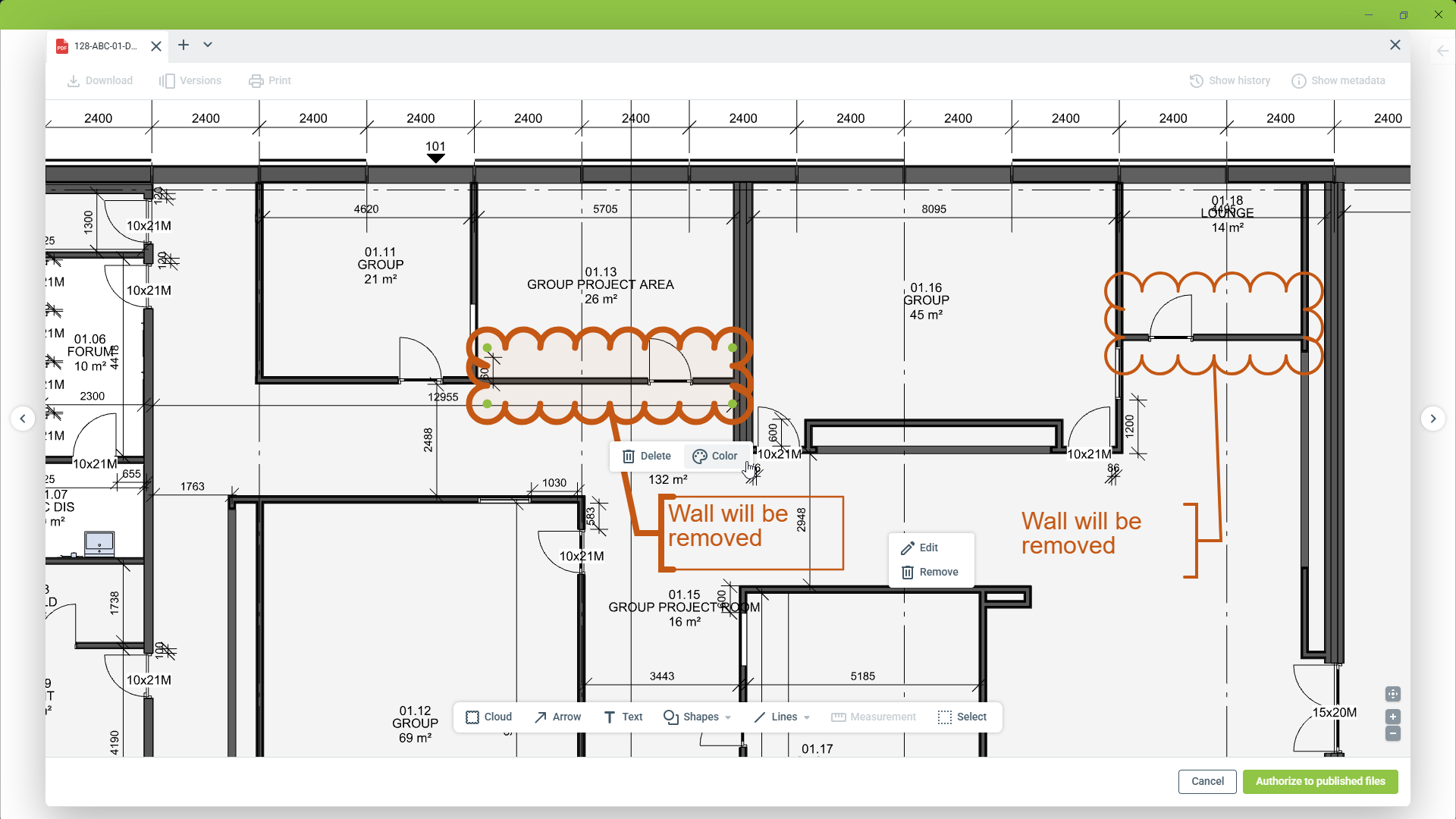

Gdy będziesz gotowy do opublikowania rysunku, łatwo dodasz oznakowania. Możesz utworzyć te oznakowania od podstaw lub zduplikować oznakowania z poprzednich pieczęci albo komentarzy na rysunku. Komentarz pozostaje bez zmian, ale rysunek zostaje zaktualizowany.

Po opublikowaniu oznakowanie i pieczęć są osadzane bezpośrednio na rysunku. Nie można ich edytować ani usuwać do czasu opublikowania nowej wersji.

Od notatki na papierze do udokumentowanego rysunku

Pieczęcie zastępują oznakowania wykonane na papierze lub w oprogramowaniu do modelowania oznakowaniem osadzonym bezpośrednio na opublikowanym rysunku. Rysunek pozostaje mierzalny i czytelny oraz jest powiązany z komentarzami zawierającymi udokumentowane rozstrzygnięcie.

Ponieważ każde oznakowanie jest powiązane z uzgodnionym i zakończonym komentarzem, zmiana tymczasowa i ostateczna rewizja pozostają spójne, co pozwala uniknąć zduplikowanych zapisów tej samej decyzji.

W przypadku zespołów na placu budowy zeskanowanie kodu QR pozwala potwierdzić, że mają w ręku najnowszą wersję i nie muszą czekać na kolejny zaplanowany zestaw rysunków.

Korzystając z pieczęci w Dalux, otrzymujesz:

• Przekaż zmianę wraz z następną wersją: Zmiany można dodać do rysunku przy następnym publikowaniu, zamiast pozostawiać je do następnej zaplanowanej rewizji
• Brak pełnej rewizji w przypadku niewielkiej zmiany: Zamiana materiału lub aktualizacja wymiaru otrzymuje oznakowanie zamiast nowego zestawu rysunków
• Pracownicy budowy mogą kontynuować pracę: Nikt nie musi czekać na zaplanowaną rewizję, aby dowiedzieć się o zmianie, która została już uzgodniona
