Testy urządzeń na potrzeby rozruchu

Wprowadzenie

Jako kierownik ds. jakości nadzorujący rozruch odpowiadasz za dopilnowanie, aby instalacje mechaniczne przeszły wymagane testy przed przekazaniem projektu. Jednak koordynowanie testów między wykonawcami, inżynierami i ekspertami zewnętrznymi jest trudne do zarządzania wyłącznie za pomocą wiadomości e-mail i papierowych protokołów. Dzięki Dalux możesz planować, śledzić i monitorować testy urządzeń bezpośrednio powiązane z każdym obiektem BIM. Dzięki temu nic nie zostanie pominięte, a każdy wynik zostanie udokumentowany wraz z pełną ścieżką audytu.

Wyzwanie

Przed przekazaniem projektu instalacje mechaniczne przechodzą etapowe testy, aby potwierdzić spełnienie wymagań umownych, ubezpieczeniowych i gwarancyjnych, norm oraz lokalnych przepisów budowlanych. Testy te są przeprowadzane przez wykonawców, inżynierów i ekspertów zewnętrznych. Systemy objęte przepisami, takie jak alarmy pożarowe lub tryskacze, często wymagają obecności właściwego organu, ubezpieczyciela lub niezależnego organu rozruchowego oraz zatwierdzenia wyników testów.

Bez współdzielonego systemu kierownikowi ds. jakości trudno jest nadzorować rozruch, koordynować testy i śledzić, co pozostało do wykonania. Papierowe protokoły testów, które nie są powiązane z samym urządzeniem, utrudniają późniejsze odnalezienie dokumentacji. Nieudane testy muszą zostać zakończone pomyślnie przed ponownym testowaniem, a zarządzanie tym procesem dla setek lub tysięcy elementów wyłącznie za pośrednictwem wiadomości e-mail i telefonu jest niemal niemożliwe.

Jak Dalux rozwiązuje ten problem

W Dalux możesz skonfigurować kontrole dla każdego urządzenia i bezpośrednio połączyć z nim wszystkie testy oraz ich protokoły. Odbywa się to zgodnie z uznanymi metodykami rozruchu, takimi jak ASHRAE Guideline 0/1 lub CIBSE Commissioning Code. Każdy protokół można ustandaryzować dla określonego rodzaju testu i ponownie wykorzystywać w różnych projektach, aby zapewnić spójne testowanie i dokumentację w całym portfolio.

Jeśli test zakończy się niepowodzeniem lub zostanie wykryty problem, zadanie jest bezpośrednio przekazywane odpowiedzialnemu wykonawcy, który zostaje natychmiast powiadomiony. Jeśli test wymaga udziału świadka zewnętrznego lub zatwierdzenia, możesz dodać jego podpis jako wymaganie do protokołu testu, aby jego zatwierdzenie zostało zarejestrowane wraz z wynikiem testu. Otrzymasz powiadomienie po rozwiązaniu problemu, dzięki czemu możesz zaplanować ponowny test.

Dzięki przejrzystemu przeglądowi dla każdego planu kontroli lub dla wielu planów w formie matrycy zawsze znasz status i postęp testów urządzeń w swoim projekcie budowlanym.

Rezultat

Z Dalux otrzymujesz:

• Uporządkowane testowanie urządzeń: Testy urządzeń są planowane i uporządkowane dla każdego elementu na podstawie uznanych praktyk rozruchu.
• Pełne ścieżki audytu: Każdy test, w tym udział świadka zewnętrznego i zatwierdzenie, gdy są wymagane, jest udokumentowany i możliwy do prześledzenia.
• Śledzenie nierozwiązanych zadań: Nieudane testy generują zadania z jasno określoną odpowiedzialnością, co usprawnia prace poprawkowe.

Skonfiguruj testowanie urządzeń w swoim projekcie

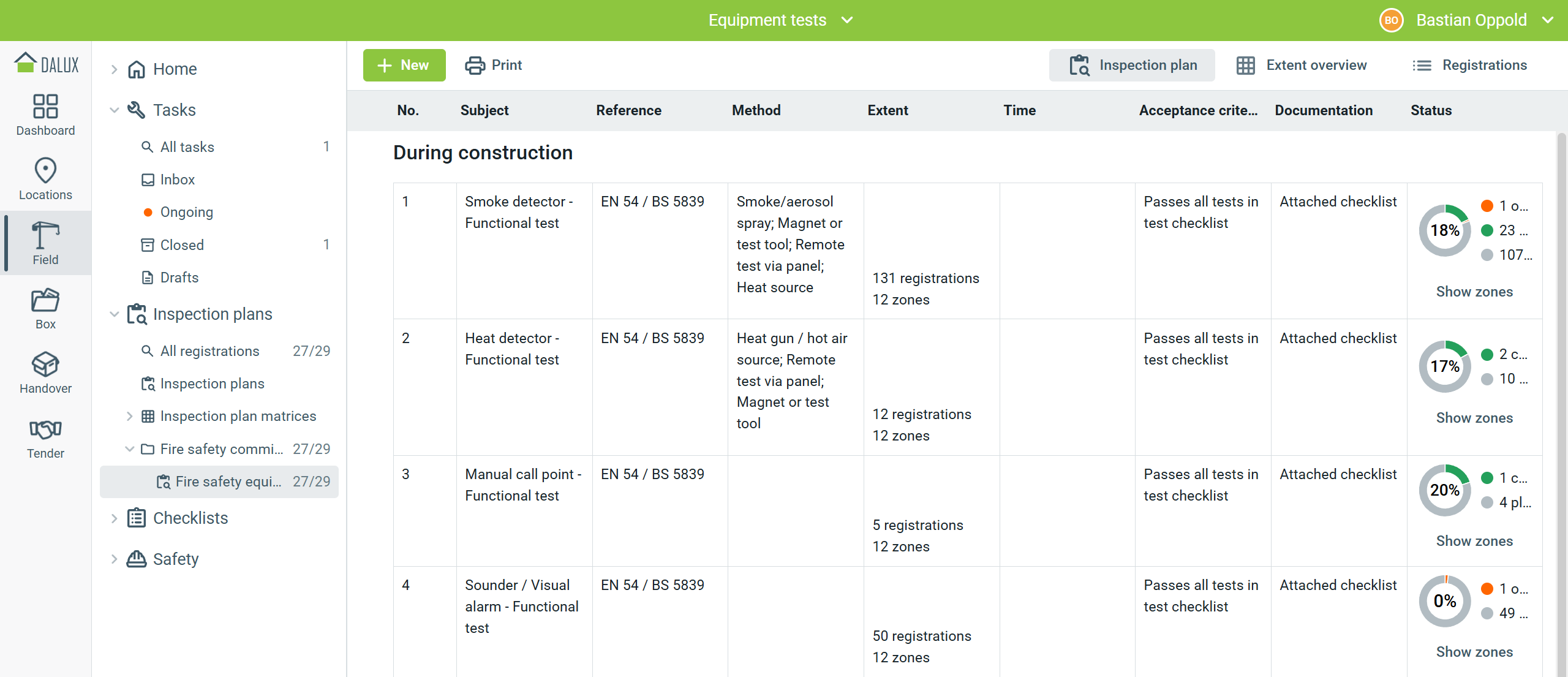

Plany kontroli Dalux idealnie nadają się do skonfigurowania testów urządzeń w całym projekcie. Każdy plan kontroli powinien obejmować wszystkie testy urządzeń dla jednego pakietu rozruchowego, na przykład alarmów pożarowych, systemów tryskaczowych, wentylacji lub zasilania. Zazwyczaj określasz, kto będzie kierował rozruchem i go wykonywał dla każdego pakietu oraz kto będzie świadkiem lub zatwierdzi poszczególne testy. Może to obejmować właściwy organ lub niezależny organ rozruchowy.

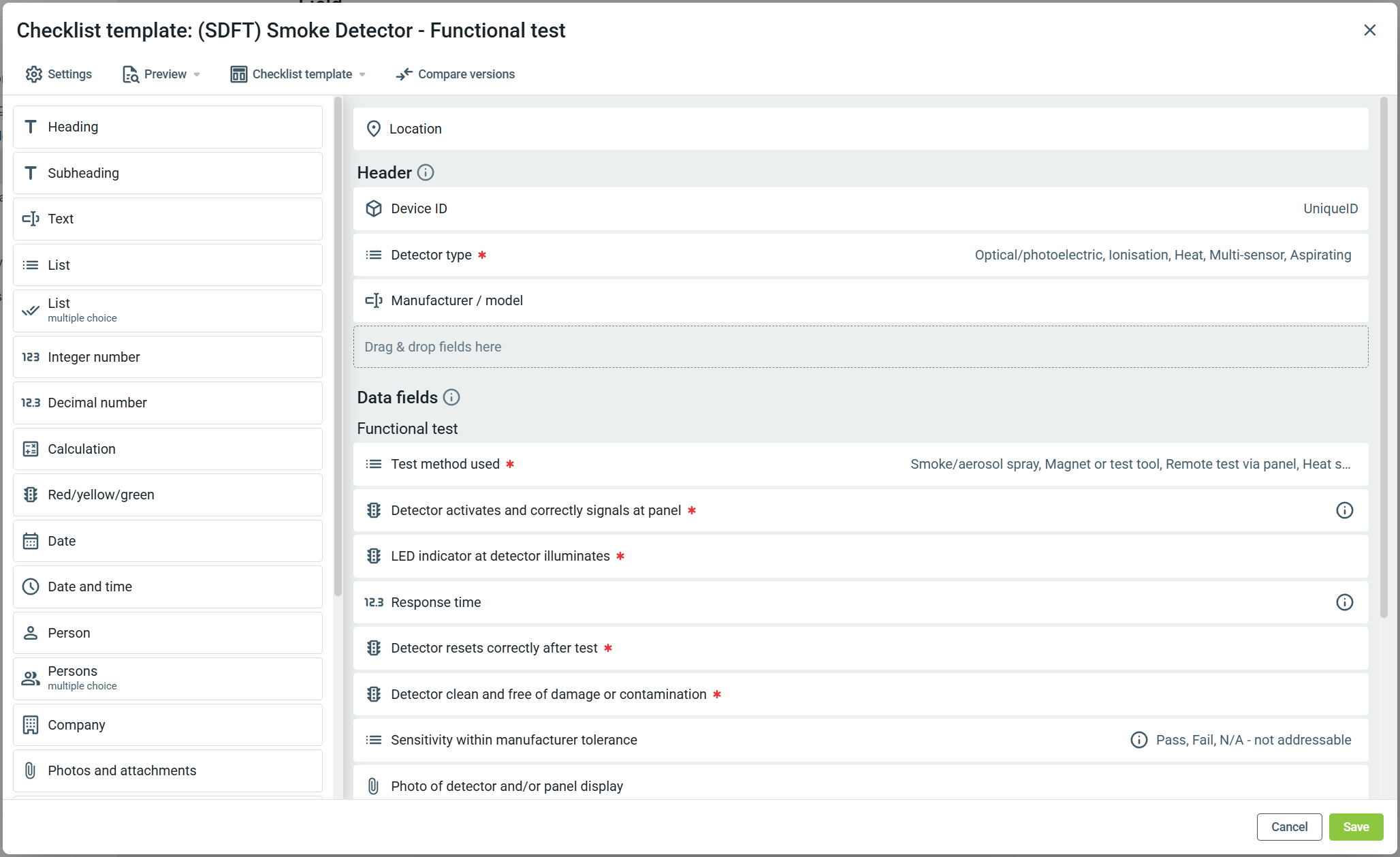

Możesz utworzyć szablony list kontrolnych dla każdego rodzaju protokołu testu, aby testowanie i jego dokumentacja pozostały spójne. Udostępnij te listy kontrolne w innych projektach Dalux, aby ustanowić spójne procesy w całym swoim portfolio.

Dla każdego rodzaju urządzenia tworzysz grupę obiektów 3D. Grupy obiektów 3D są oparte na parametrach BIM i umożliwiają jednoczesne zaplanowanie testów dla wszystkich pasujących elementów.

Możesz utworzyć nową warstwę strefy i podzielić swój projekt budowlany na poszczególne strefy. Strefy zapewniają kontrolę nad koordynowaniem testów i są wymagane w planach kontroli.

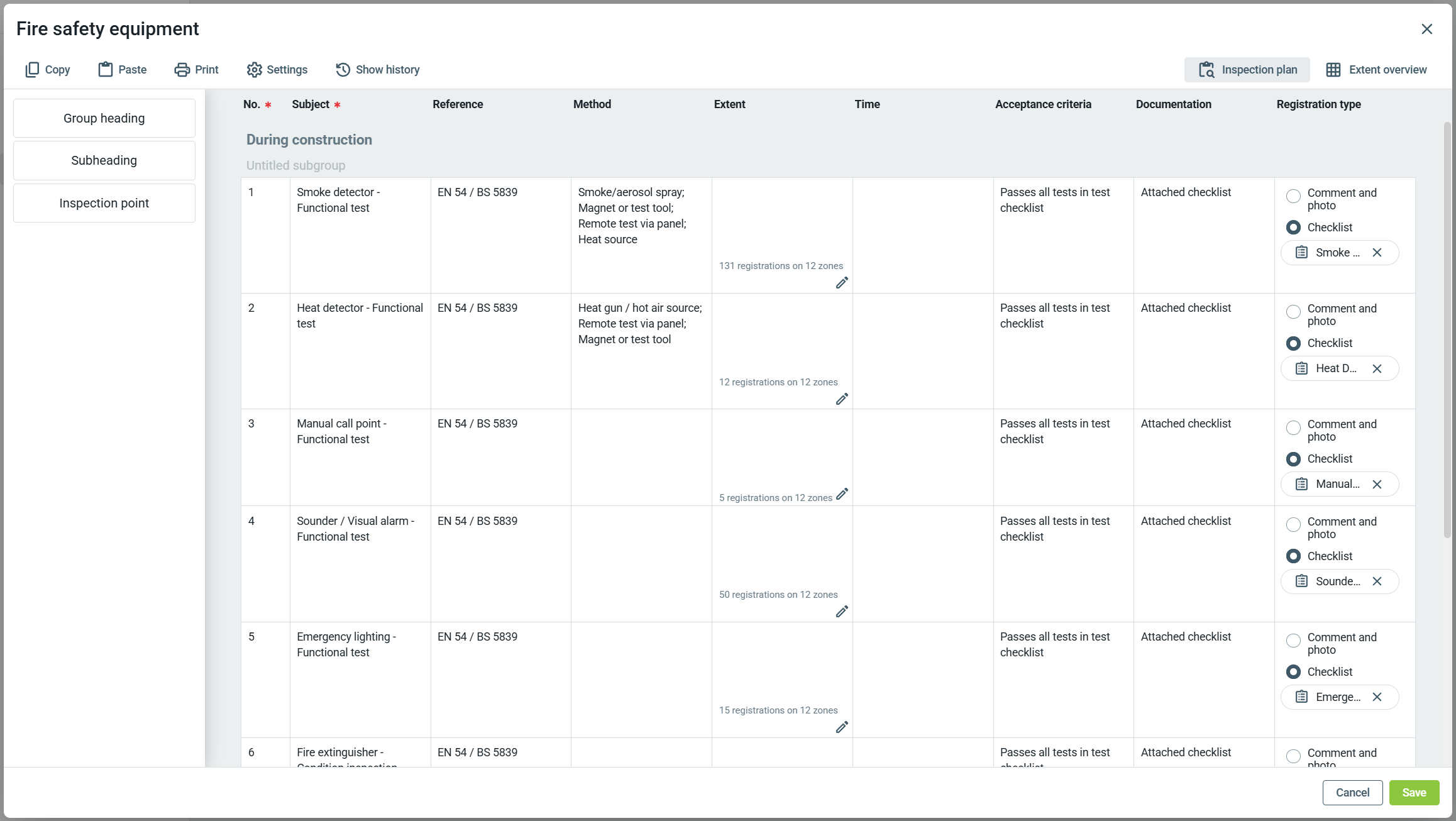

Porządkujesz testy w planie kontroli w logicznej kolejności. Przegląd w formie matrycy opiera się na tej kolejności i zapewnia przejrzysty obraz miejsca, w którym znajdujesz się w procesie testowania.

Każdy test może zawierać metodę i kryteria akceptacji określające, kiedy uznaje się go za pomyślny. Możesz połączyć szablony list kontrolnych z poszczególnymi testami.

Każdy plan kontroli musi być połączony z przepływem pracy, który określa, kto wykonuje testy i kto odpowiada za usunięcie usterek w przypadku niepowodzenia testu. Jako kierownik ds. jakości nadzorujący rozruch możesz zachować co najmniej uprawnienia do wyświetlania wszystkich tych planów kontroli, aby widzieć postęp prac.

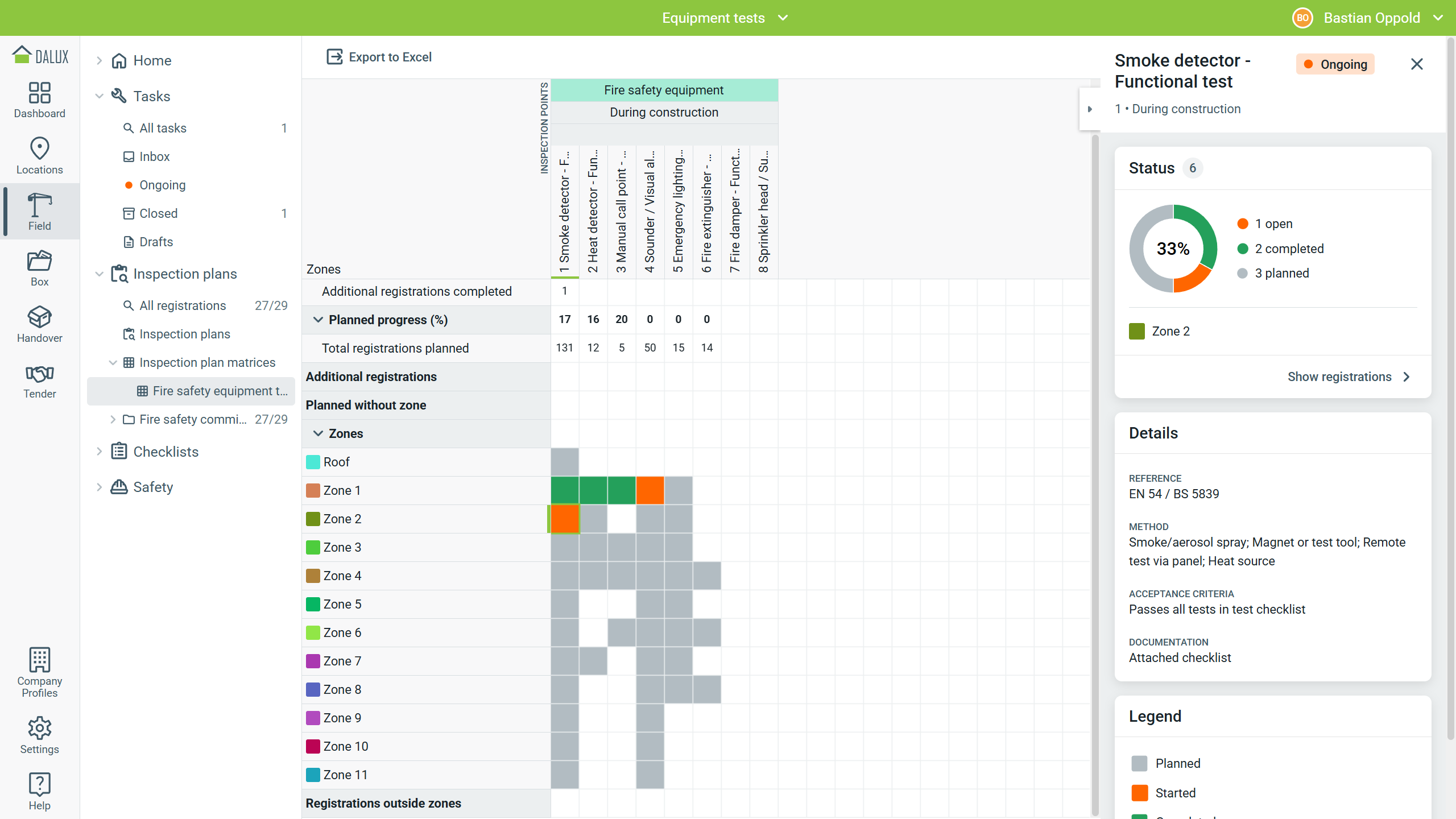

Możesz utworzyć matrycę testów urządzeń obejmującą wszystkie testy i strefy. Zapewnia to centralny przegląd statusu testów w każdej strefie budowy, bieżących zadań wynikających z testów oraz urządzeń, które przeszły testy i są gotowe do dokumentacji przekazania.

Pełny przegląd testów urządzeń

Skonfigurowanie testów urządzeń w ten sposób zapewnia kompleksowy przegląd wszystkich testów i powiązanych zadań w całym procesie rozruchu. Są one bezpośrednio powiązane z każdym obiektem BIM i udokumentowane pełną ścieżką audytu dla każdego elementu, w tym zatwierdzeniem przez stronę zewnętrzną, gdy jest to konieczne.

Dzięki Dalux otrzymujesz uporządkowane testowanie urządzeń.

• Uporządkowane testowanie urządzeń: Wszystkie testy są powiązane z odpowiednimi obiektami BIM, dzięki czemu nigdy nie tracisz czasu na szukanie właściwej dokumentacji.
• Pełne ścieżki audytu: Udział świadka zewnętrznego lub zatwierdzenie, gdy jest wymagane, jest rejestrowane w protokole testu wraz z wynikiem.
• Śledzenie nierozwiązanych zadań: Każdy nieudany test jest połączony z zadaniem o jasno określonej odpowiedzialności i śledzony tak samo jak każde inne nierozwiązane zadanie, w tym zadania zaplanowane po przekazaniu z powodu warunków sezonowych.
