Jak korzystać z map w InfraField na komputerze

Ten artykuł opisuje, jak nawigować w widoku mapy w zakładce Lokalizacje, korzystając z aplikacji desktopowej.

Opisuje funkcje obszarów, struktur, warstw mapy, danych GIS, plików dopasowania, stref, ortofotografii i rysunków najczęściej używanych w projektach InfraField.

Przegląd mapy

Przejdź do Lokalizacje Mapa aby uzyskać dostęp do widoku mapy projektu.

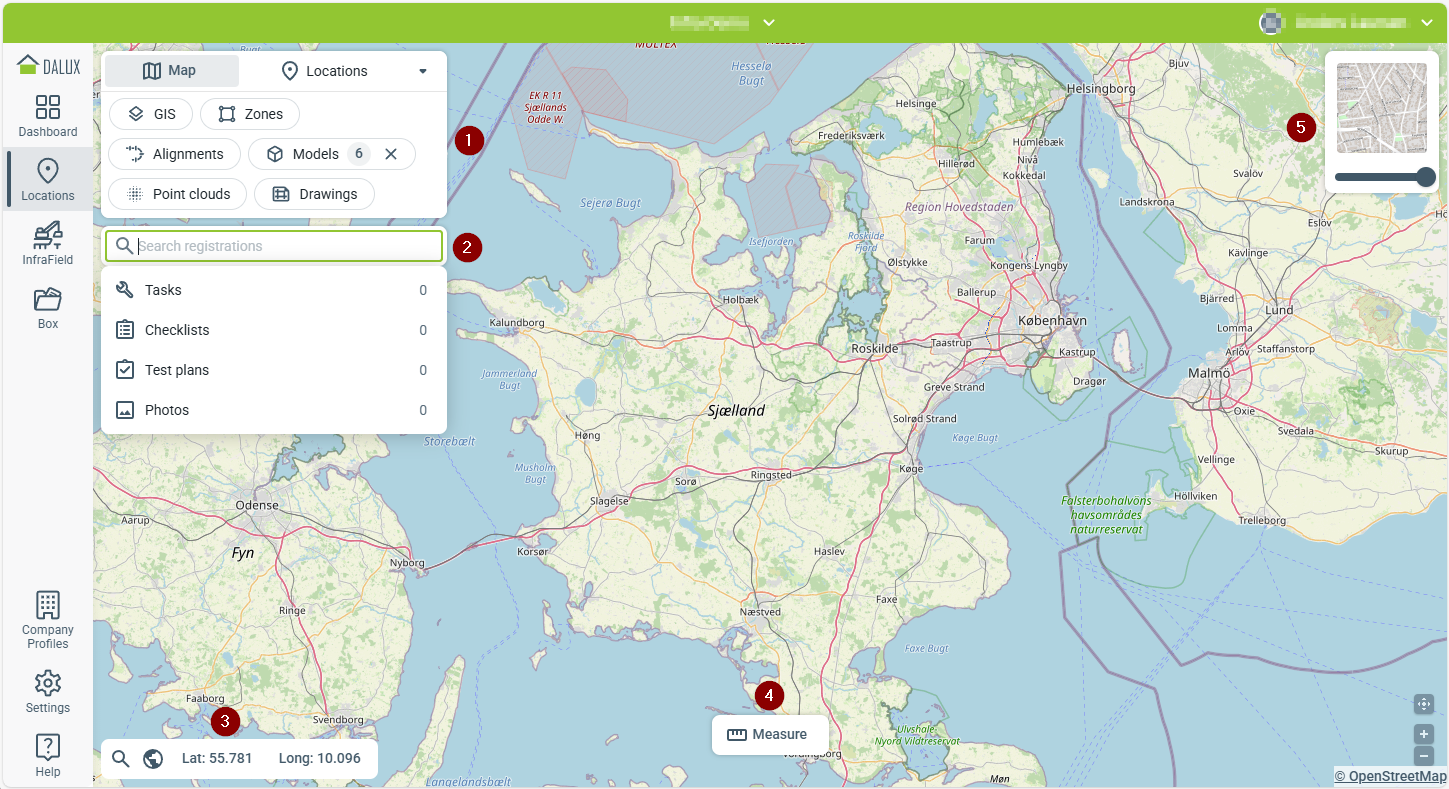

Kluczowe elementy obejmują:

1. Menu mapy: Menu mapy jest głównym narzędziem do zmiany widoków i filtrowania danych. Pozwala przełączać się między widokami mapy a widokami obszaru/budynku oraz kontrolować, które zestawy danych są wyświetlane na mapie. Numer w kółku obok nazwy wskazuje, ile elementów z filtra zostało wybranych i wyświetlonych na mapie, a kliknięcie pozwala usunąć wszystkie zaznaczenia z zestawu danych.
2. Pasek wyszukiwania: Szukaj zadań, list kontrolnych i zdjęć, do których masz uprawnienia do wyświetlania.
3. Współrzędne kursora: Gdy przesuwasz kursorem po widoku mapy, wyświetlane są współrzędne kursora. Kliknij na te współrzędne, aby przełączyć się ze współrzędnych lokalnych na globalne.
4. Pasek narzędzi: Gdy zmieniasz widoki, stają się dostępne różne narzędzia. Za pomocą Miara możesz dodać pomiary linii i obszaru do bieżącego widoku.
5. Warstwy mapy: Tutaj możesz zmienić warstwę mapy. Kliknij aktualnie wybraną warstwę, aby zobaczyć dostępne opcje. Warstwy standardowe i satelitarne są zawsze dostępne, podobnie jak wszelkie niestandardowe warstwy dodane do projektu. Najedź kursorem na warstwę mapy, aby dostosować jej przezroczystość za pomocą suwaka.

Dane 2D na mapie

Ta sekcja opisuje, jak różne rodzaje danych mapowych – takie jak pliki GIS, dopasowania, strefy, rysunki i ortofotografie – mogą być wyświetlane i używane w widoku mapy.

GIS

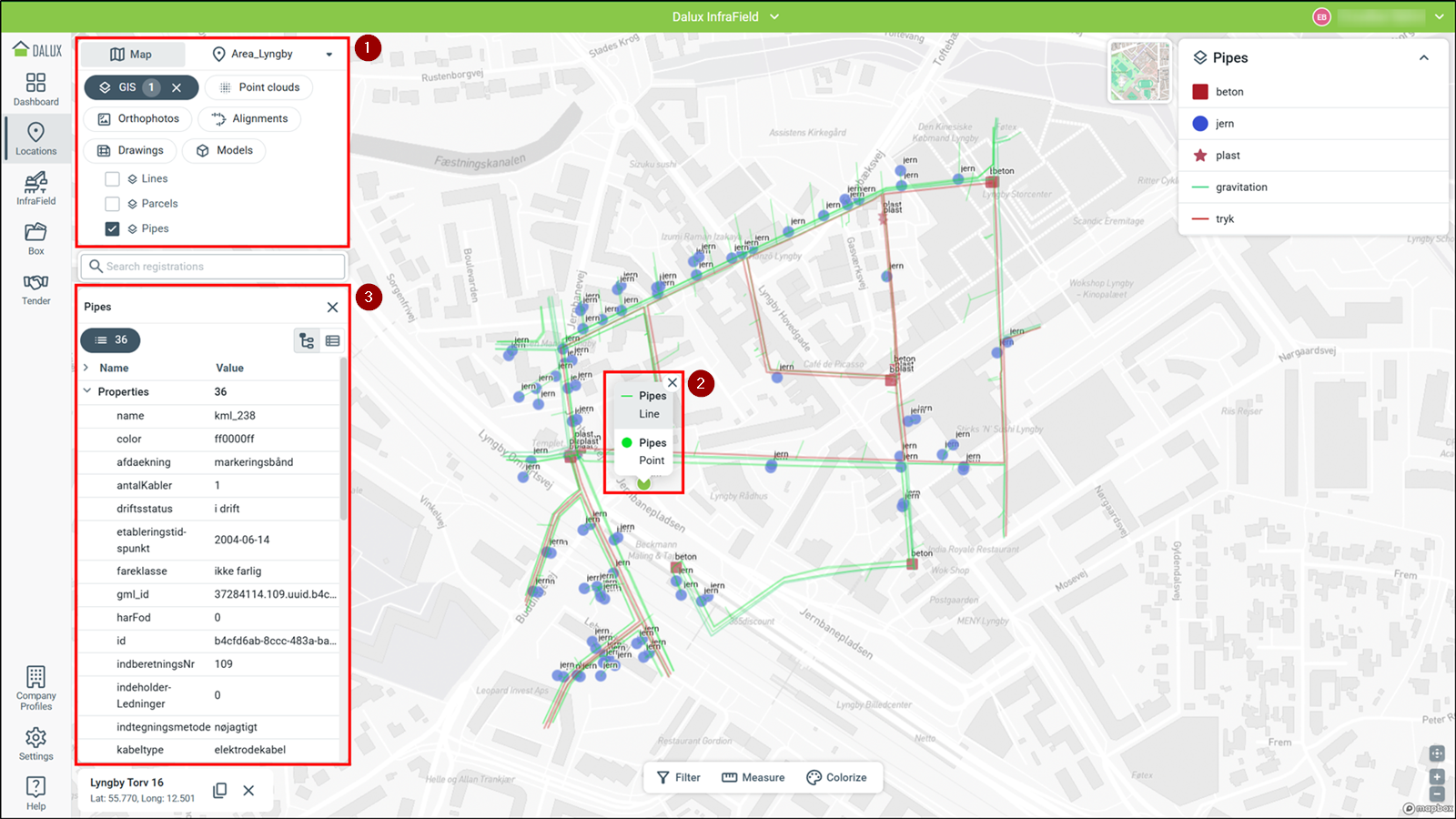

Dane GIS (System Informacji Geograficznej) mogą zostać dodane do widoku mapy, a komponenty z tych plików mogą zostać wybrane do wyświetlenia właściwości. Wybrane pliki GIS pojawiają się jako warstwy nad mapą bazową, a widok mapy powiększa się do zasięgu wszystkich wybranych plików.

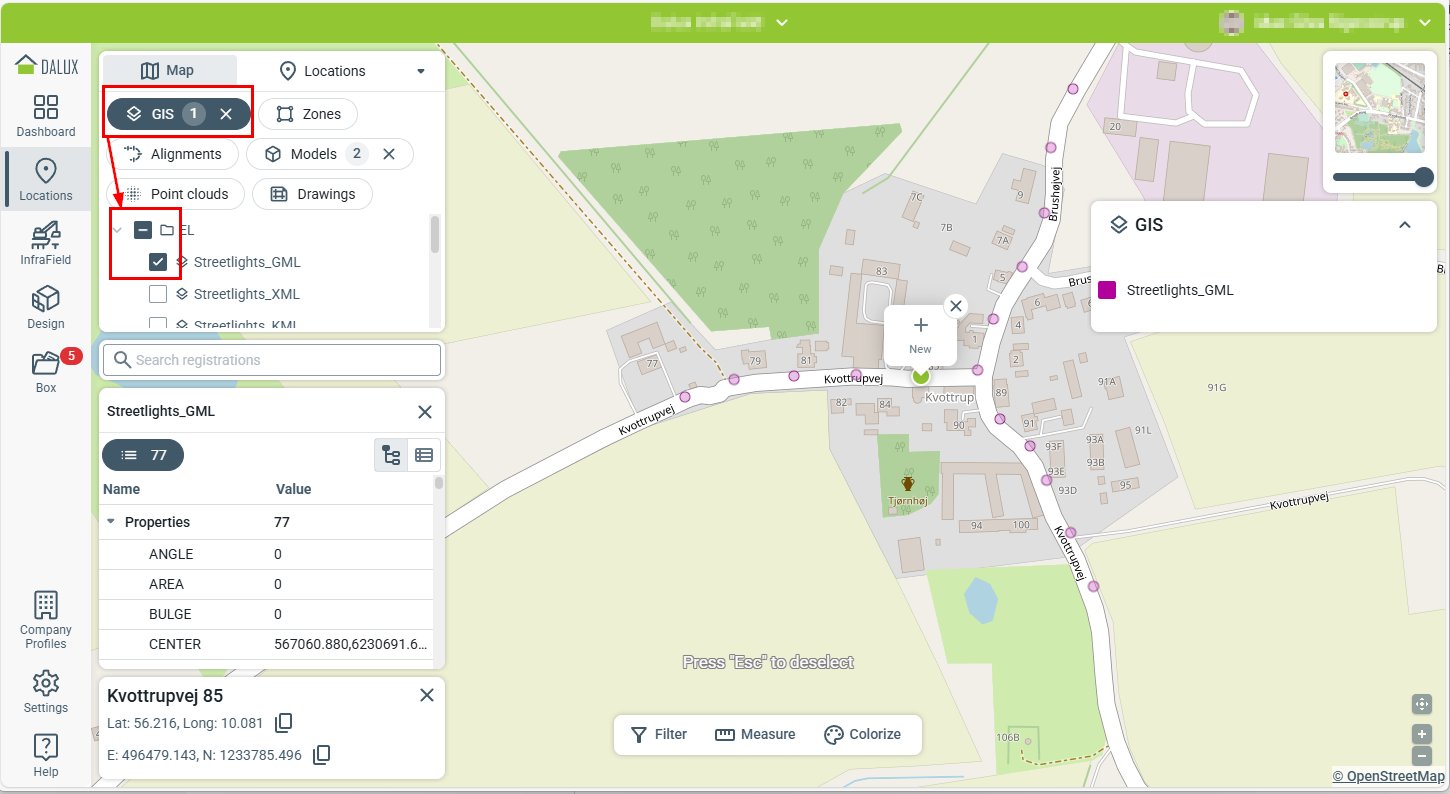

Klikając pojedynczy komponent na mapie (2), jego właściwości pojawiają się poniżej menu mapy (3).

Dopasowania

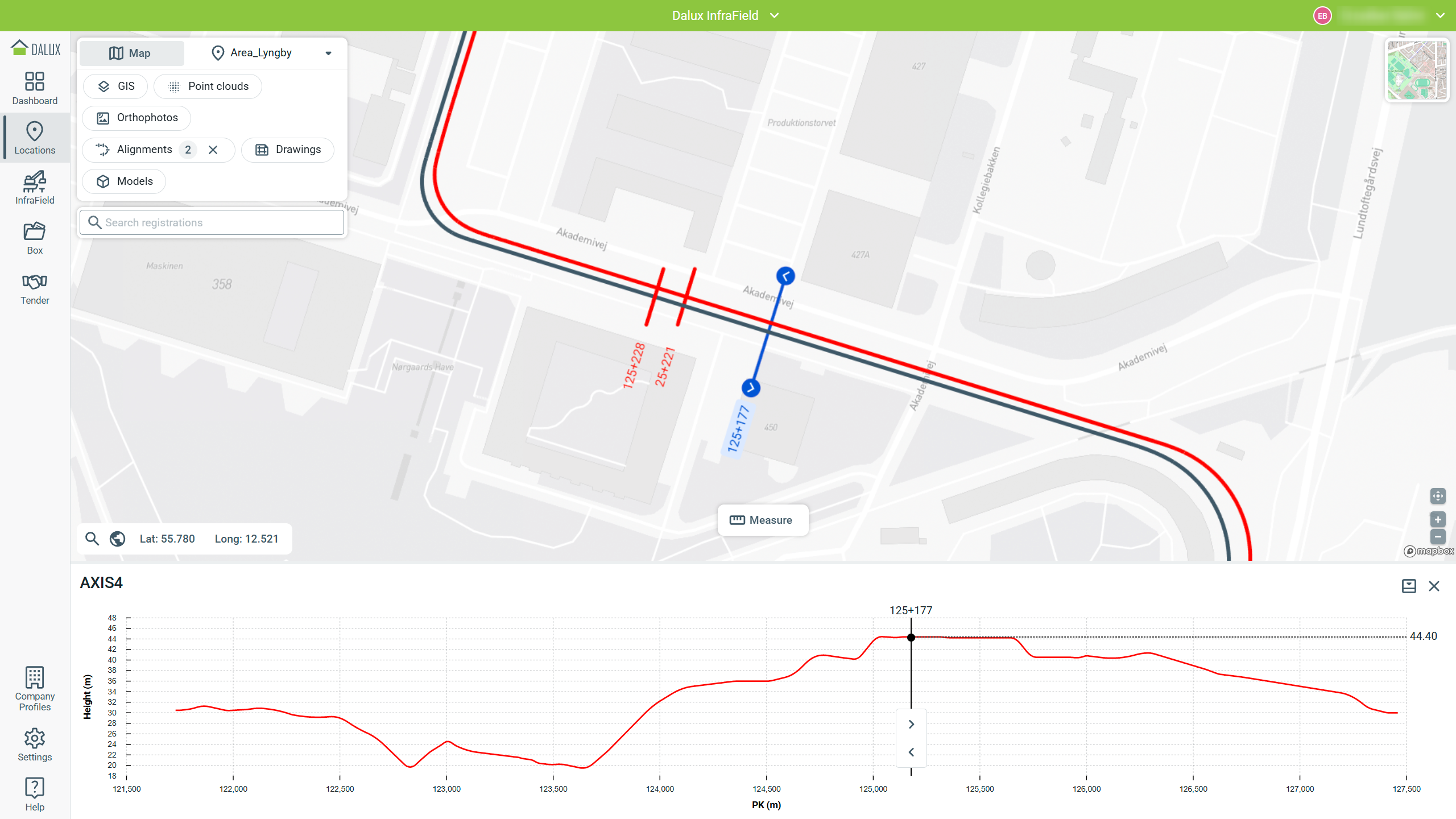

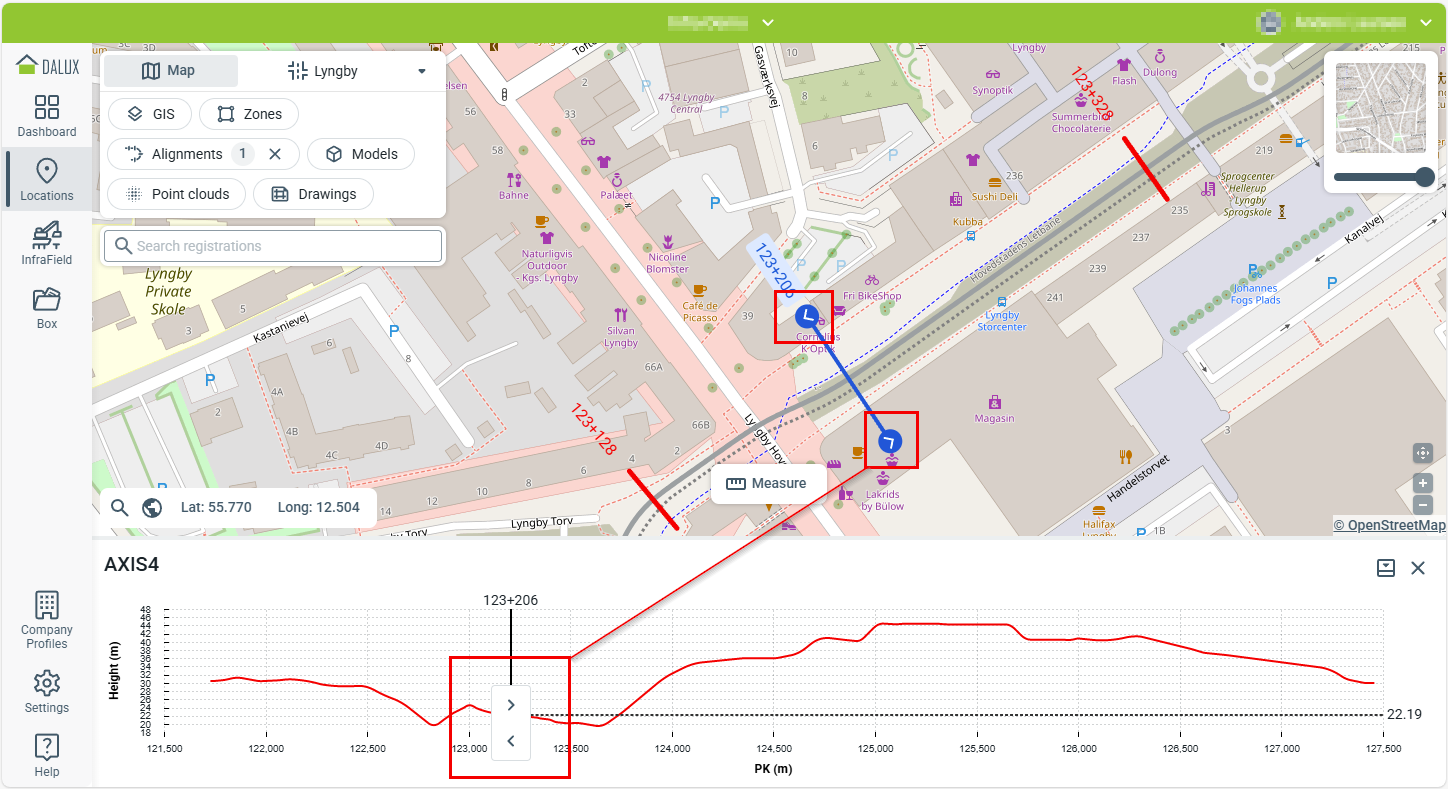

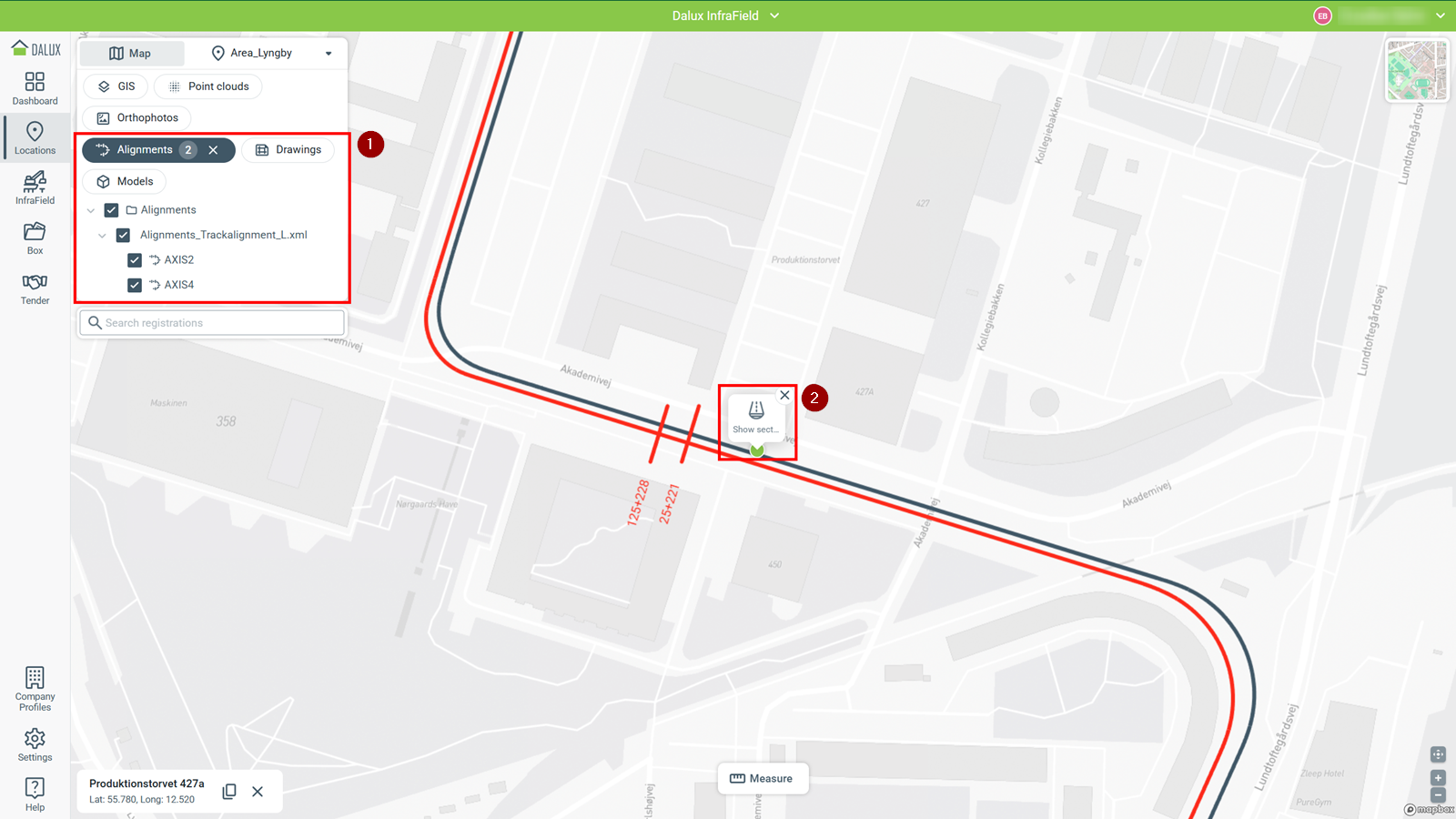

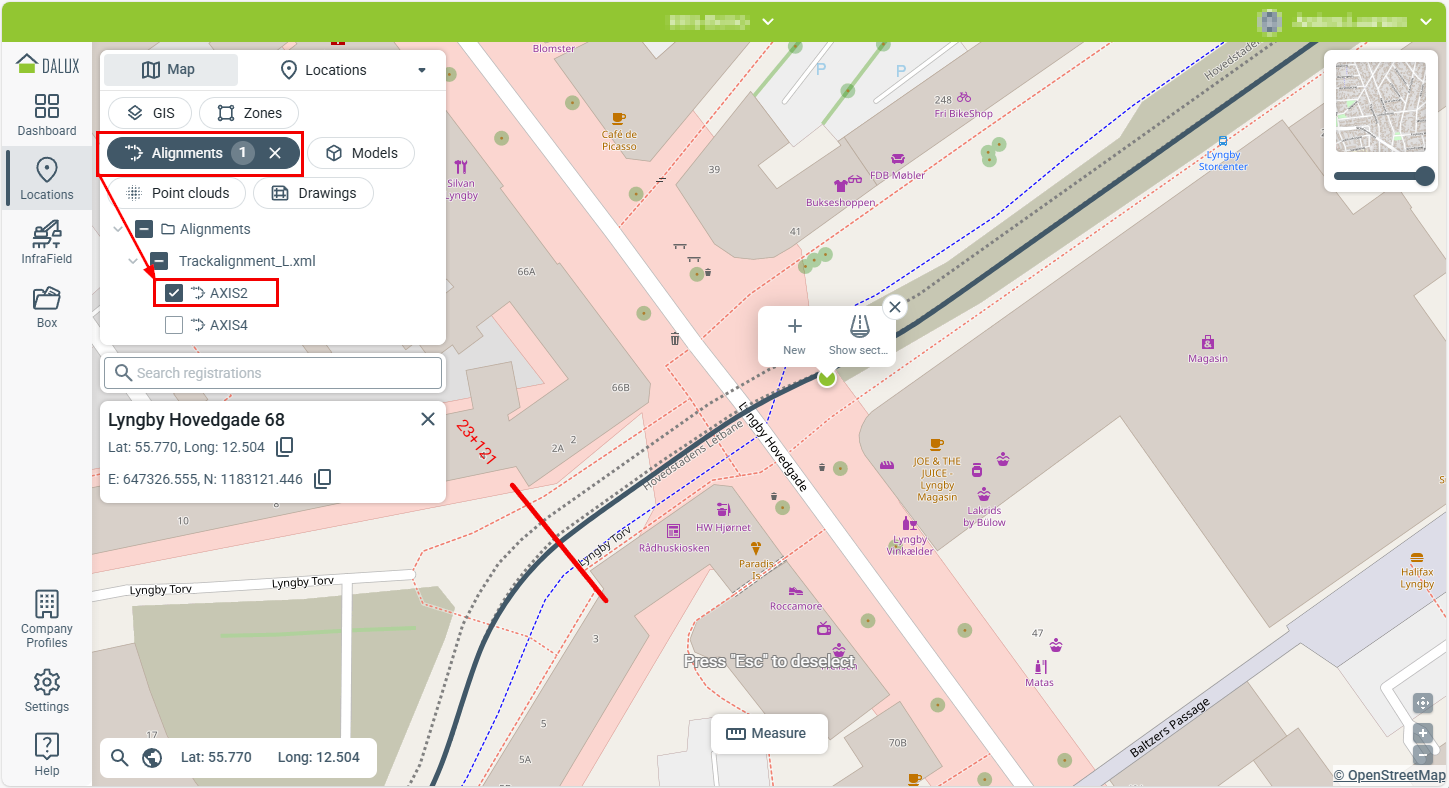

Każdy plik dopasowań zawiera jedno lub więcej dopasowań (1), które są wyświetlane jako czerwone linie na mapie. Gdy przesuniesz kursor nad dopasowaniem, zmienia kolor na szary, a po wybraniu punktu możesz kliknąć Pokaż przekrój (2), aby otworzyć widok przekroju.

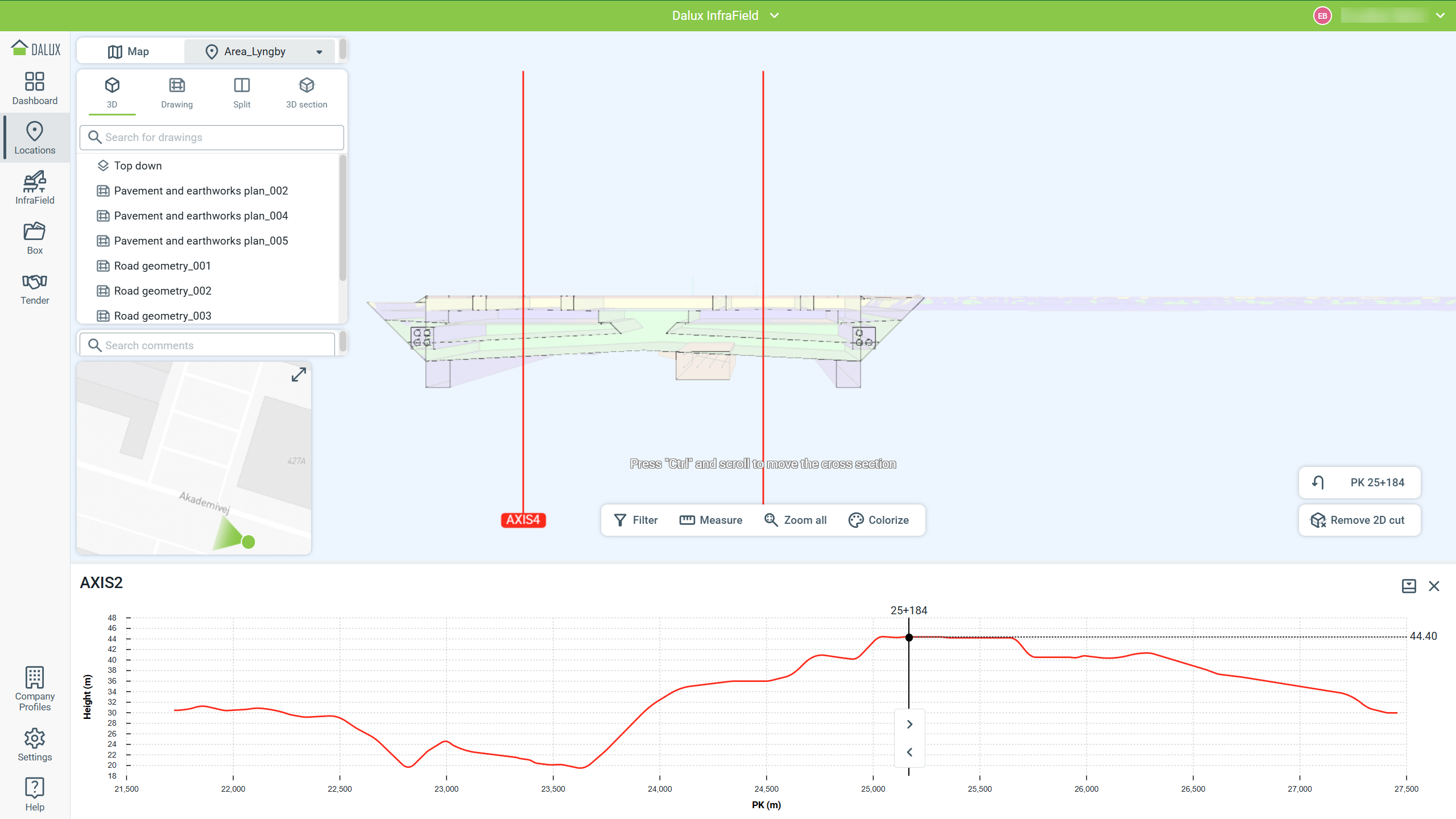

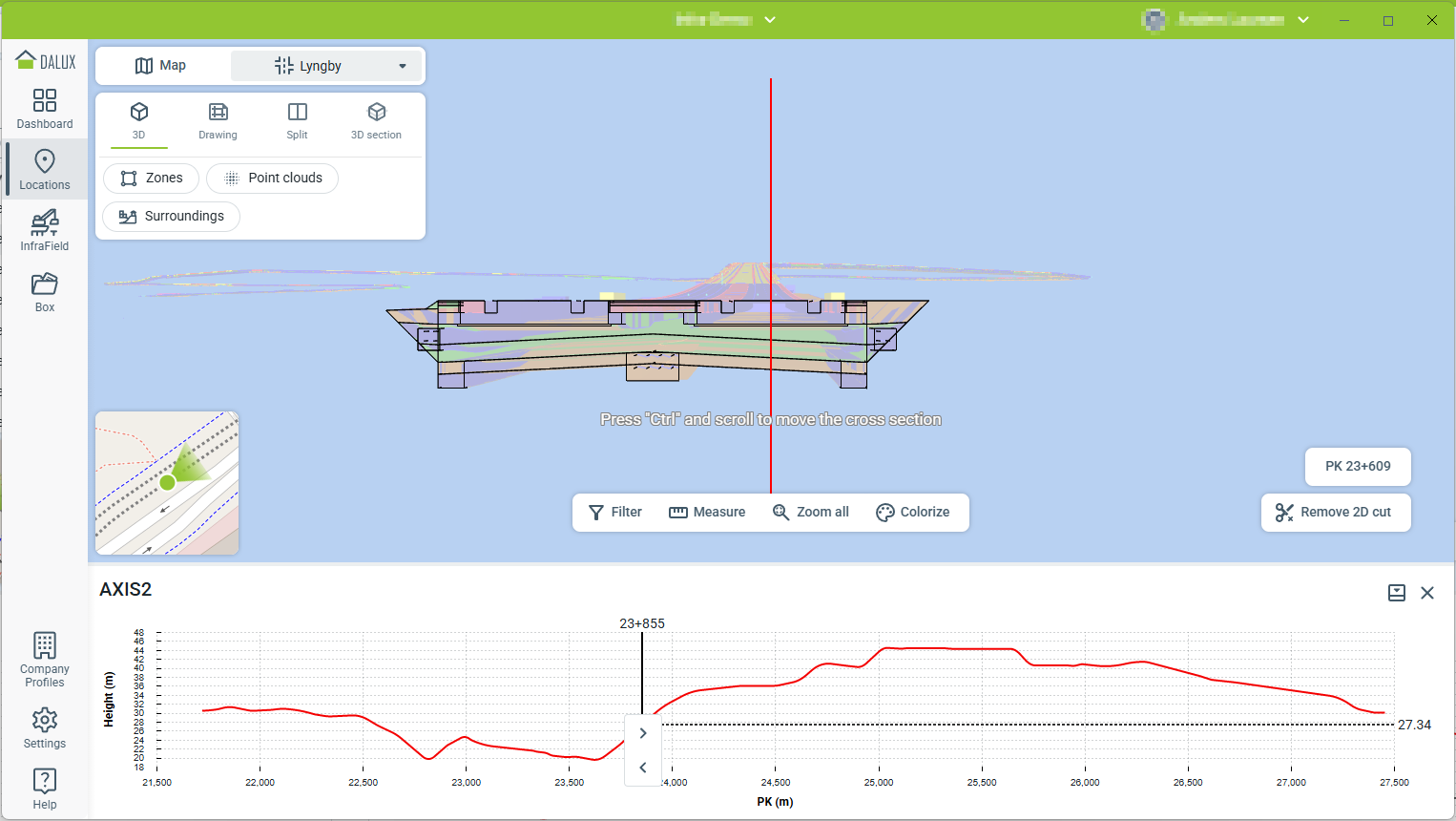

Wykres poniżej obszaru mapy dostarcza informacji o pomiarach wysokości wzdłuż dopasowania.

Możesz dostosować obszar wyświetlania wykresu, przeciągając szarą linię dzielącą. Możesz też przybliżać lub oddalać na osi X za pomocą kółka myszy, gdy najedziesz na wykres.

Kliknij strzałkę do przodu lub do tyłu na mapie lub wykresie, aby przejść do przekroju tego obszaru w widoku 3D.

Nawiguj wzdłuż dopasowania, używając Ctrl + kółko myszy lub wpisując przyrosty pikietaża po prawej.

Aby powrócić do widoku mapy, kliknij Mapa.

Strefy

Aby wybrać jedną lub więcej warstw stref, przejdź do filtra Strefy.

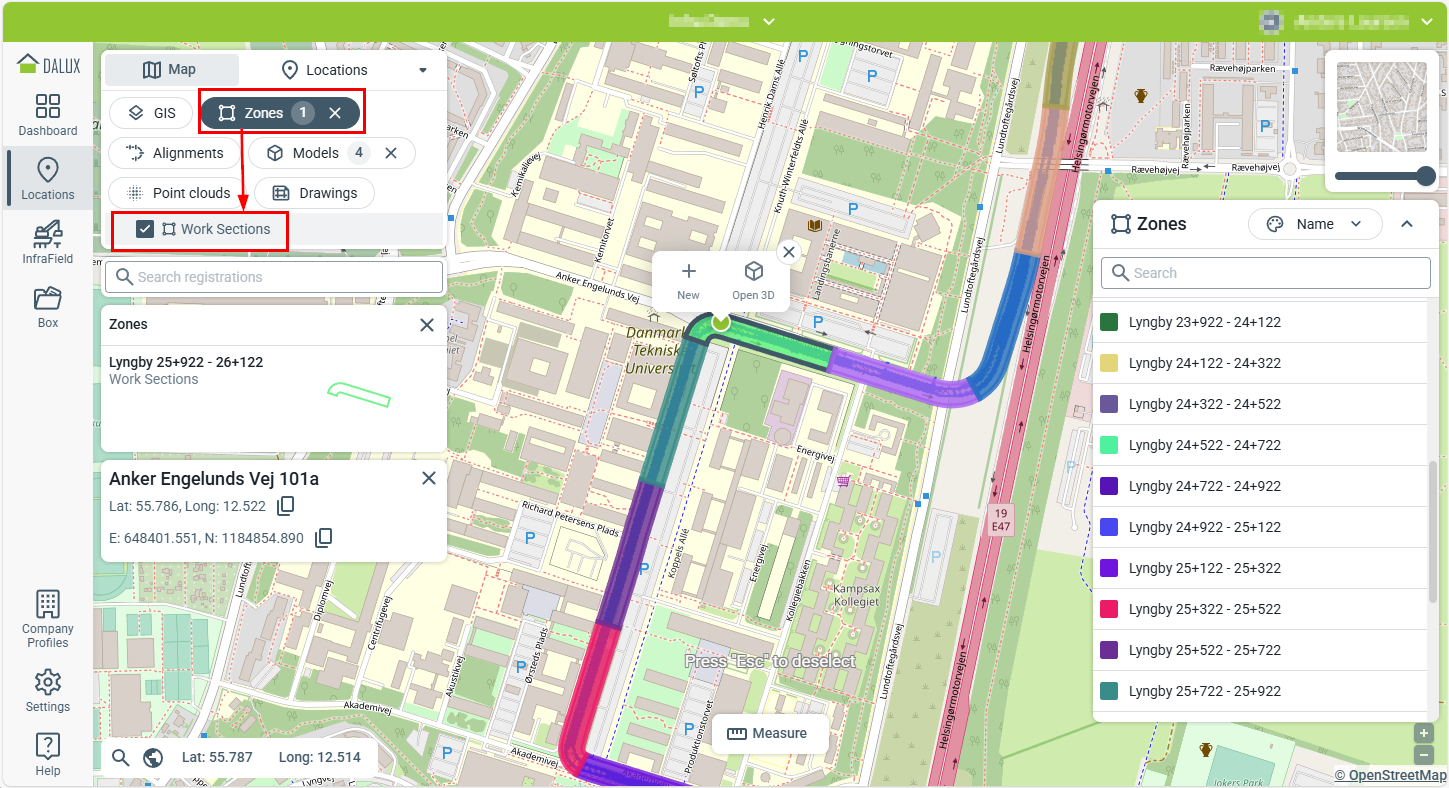

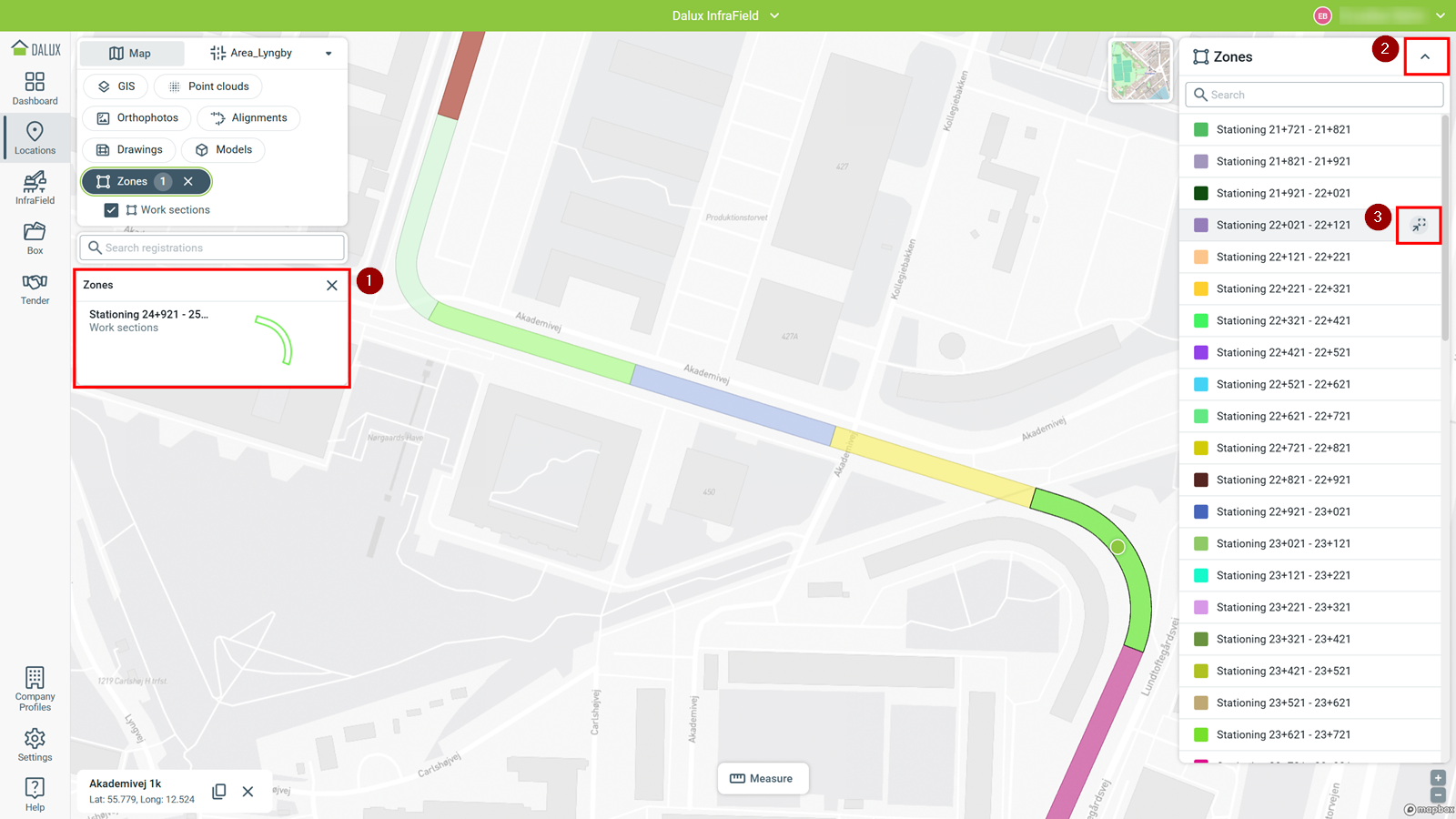

Aby wyświetlić informacje i rejestracje przypisane do strefy, takie jak zadania i listy kontrolne, kliknij strefę na mapie lub w widoku listy. Następnie wybierz miniaturę po lewej (1), aby ją otworzyć.

Ukryj legendę za pomocą (2) i, jeśli zajmuje ona zbyt dużo miejsca w widoku, lub użyj (3) w widoku listy, aby przybliżyć strefę.

Rysunki

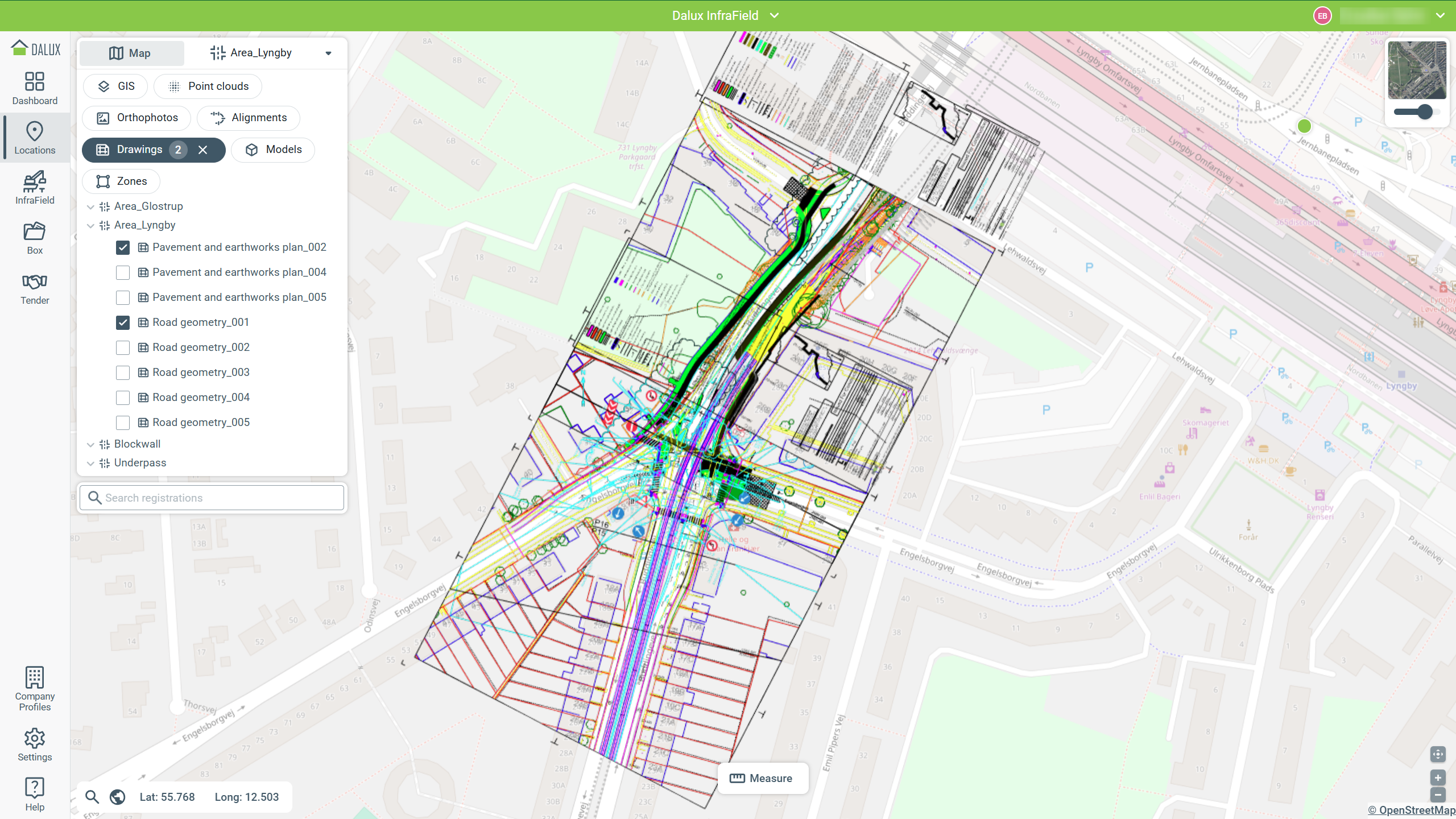

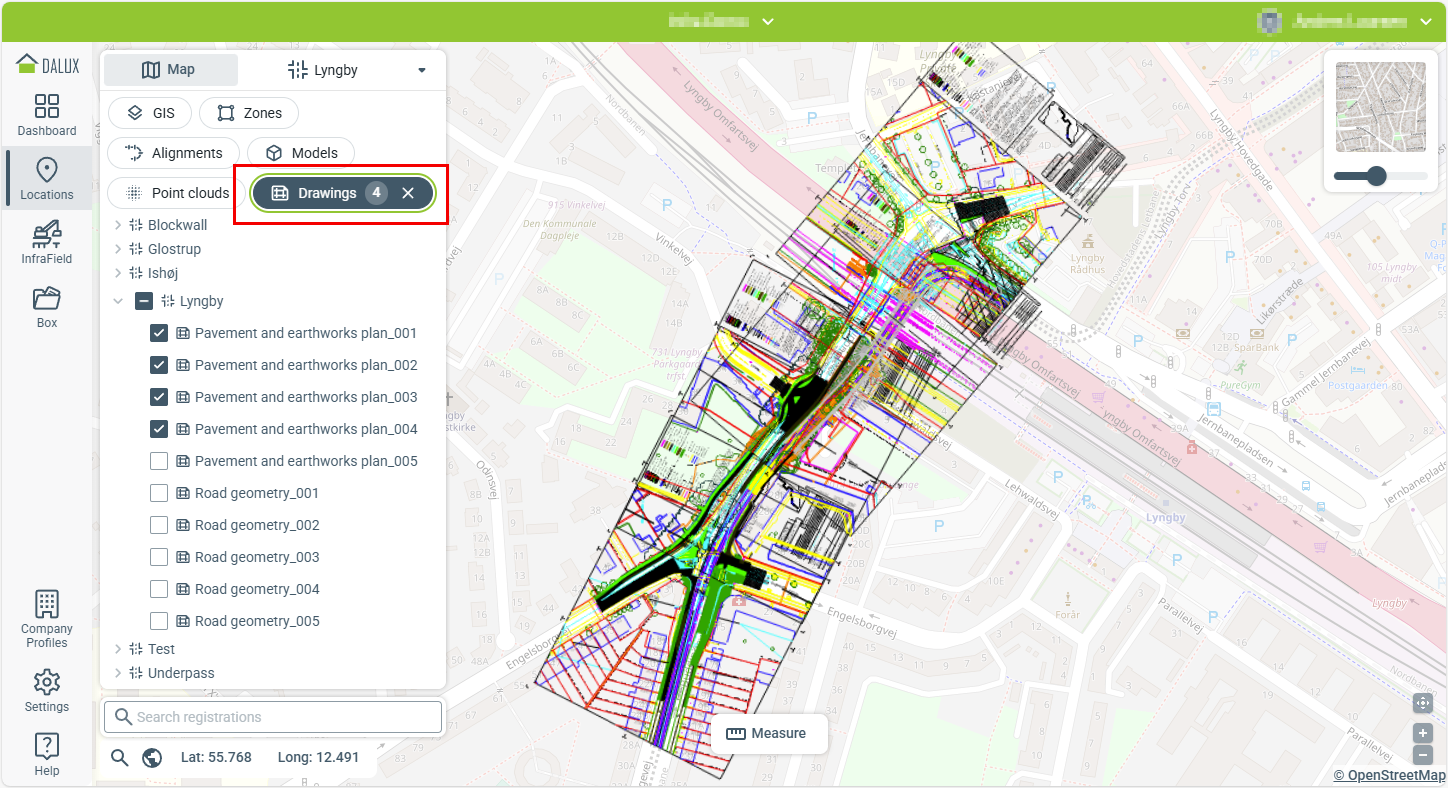

Zmapowane rysunki obszarów można wyświetlić na mapie. Możesz wybrać wiele rysunków z różnych obszarów, a widok mapy dostosuje się do zasięgu wszystkich wybranych rysunków. Przykład pokazuje to w kontekście standardowej (kolorowej) mapy z dostosowaną przezroczystością.

Ortofotografie

Ortofotografie można wyświetlać samodzielnie lub razem z innymi danymi w Lokalizacjach.

Możesz porównać wybrane zdjęcie z innymi z tego samego obszaru.

OrtofotografieWybierz ortofotografięKliknij zdjęcie na mapieOtwórz zdjęcie, następnie kliknij Porównaj w nowym widoku.

Formaty 3D

Ta sekcja opisuje, jak obszary i struktury, chmury punktów oraz otoczenie mapy 3D mogą być wyświetlane i obsługiwane w Dalux InfraField, umożliwiając wizualizację modeli, terenu i rysunków na mapie oraz w formatach 3D.

Obszary i struktury

Obszary i struktury mogą zawierać podobne typy danych, takie jak modele, teren i rysunki. Jednak są one inaczej zorganizowane i nawigowane w Dalux. Struktury stosuje się do elementów przypominających budynki lub elementów stałych, natomiast obszary organizują liniowe projekty infrastrukturalne. Obszary mogą zawierać modele terenu, modele projektowe i zmapowane rysunki.

Obszary są wyświetlane w widoku mapy, gdy co najmniej jeden plik BIM z współrzędnymi został przesłany, a w menu Mapa możesz je zobaczyć w 3D.

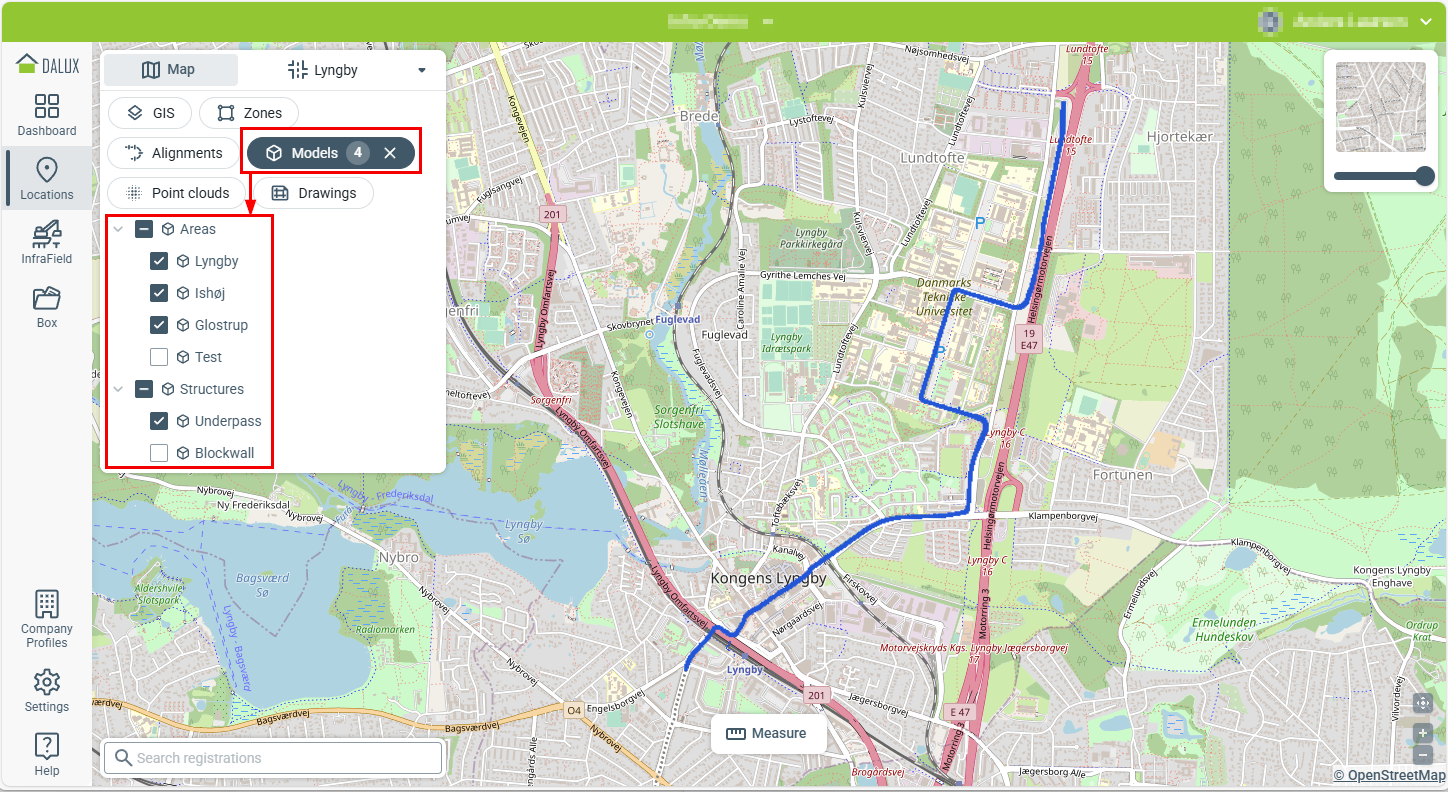

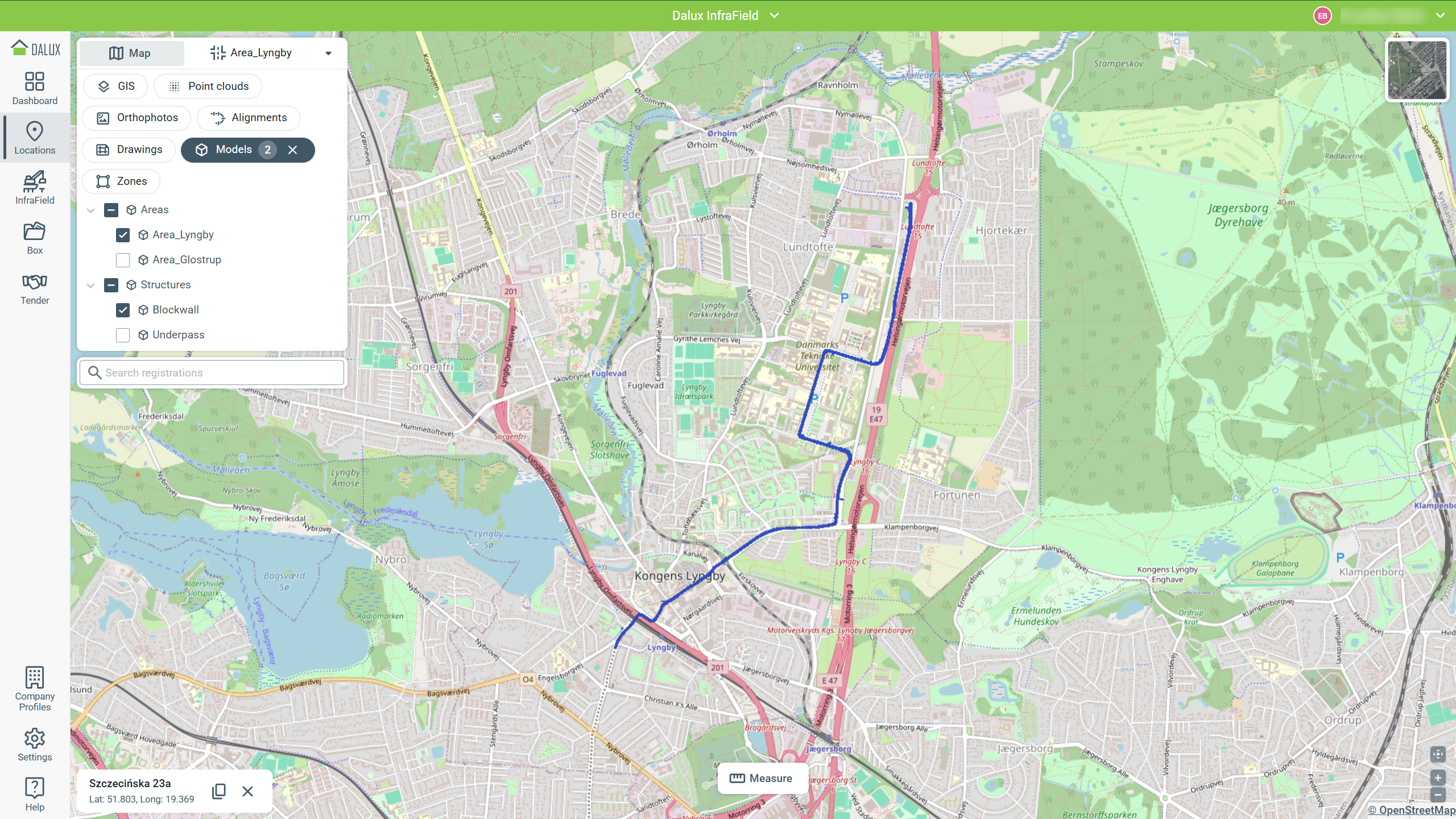

Modele pojawiają się jako niebieskie odciski na mapie i zawsze pokazują połączone modele obszaru lub struktury.

Chmury punktów

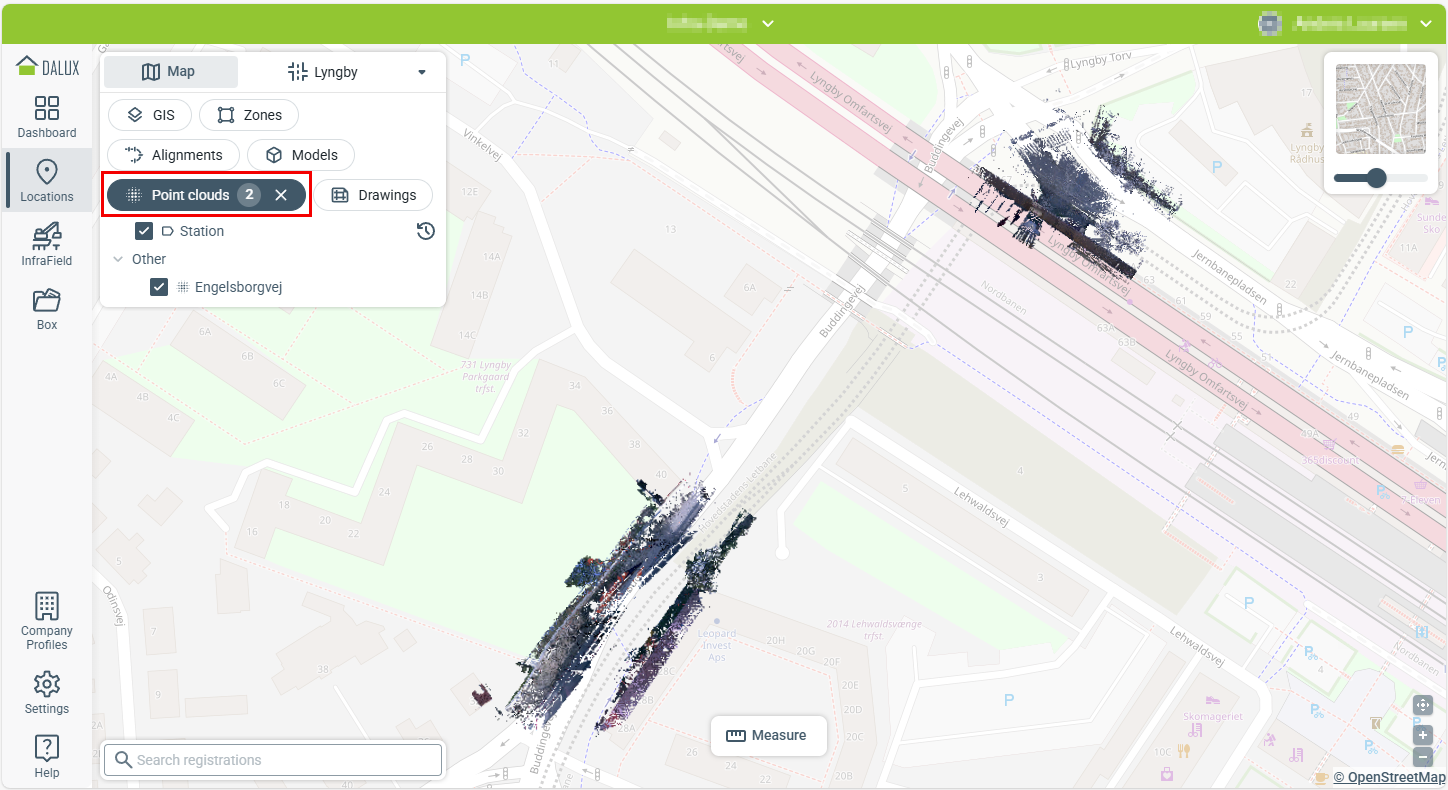

Chmury punktów można dodać do mapy, wybierając je w filtrze Chmury punktów. Po wybraniu będą wyświetlane na mapie.

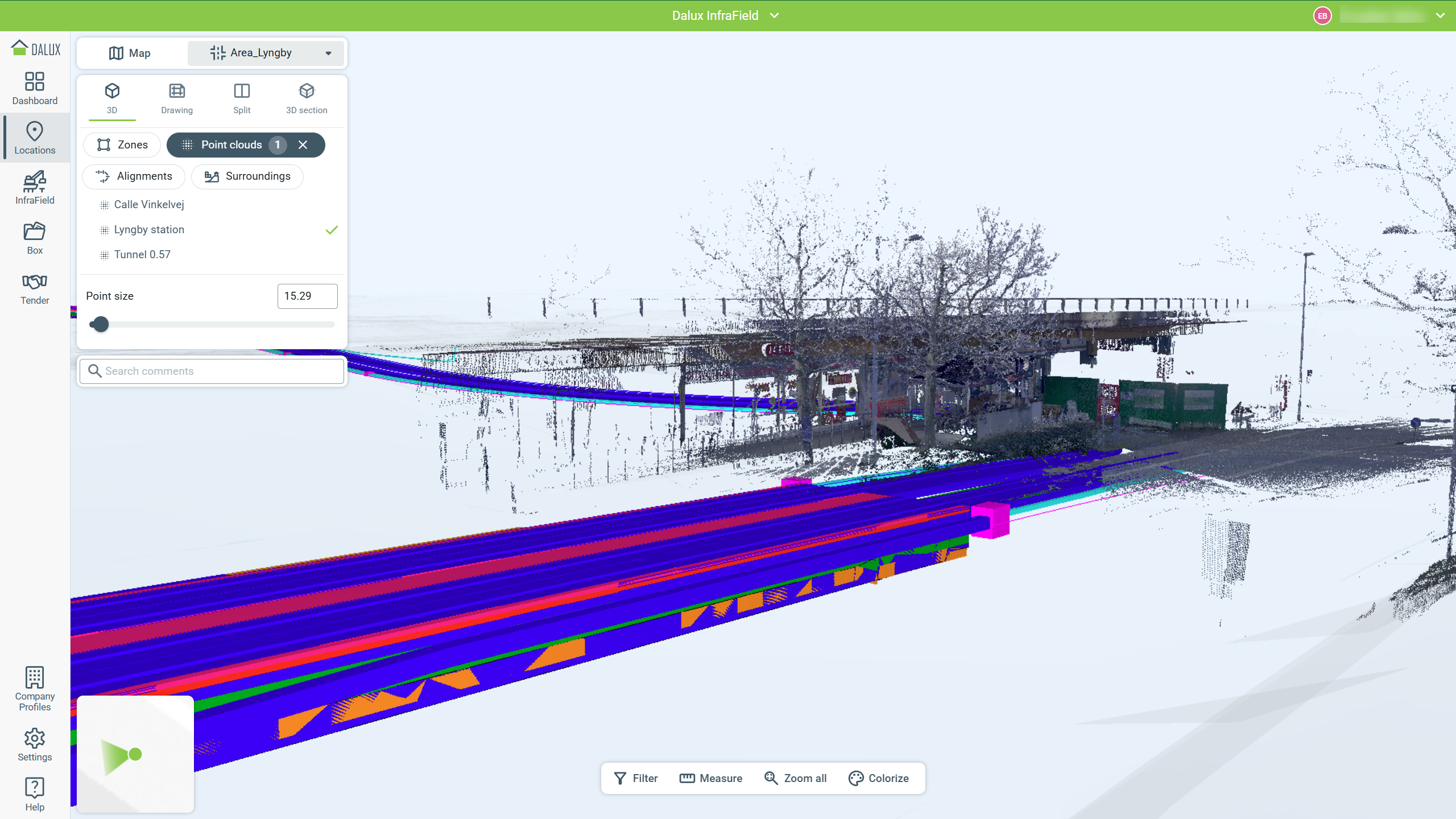

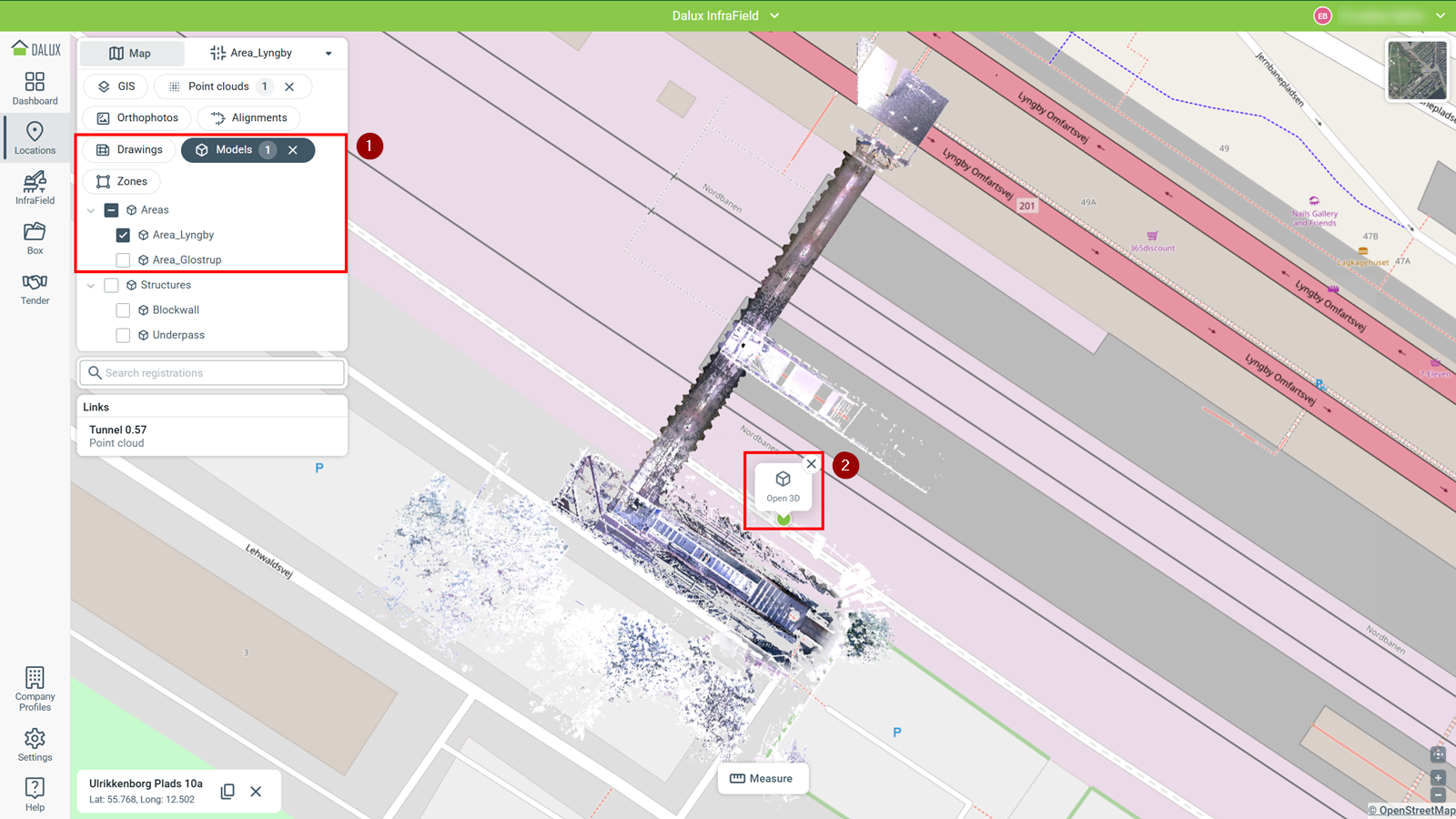

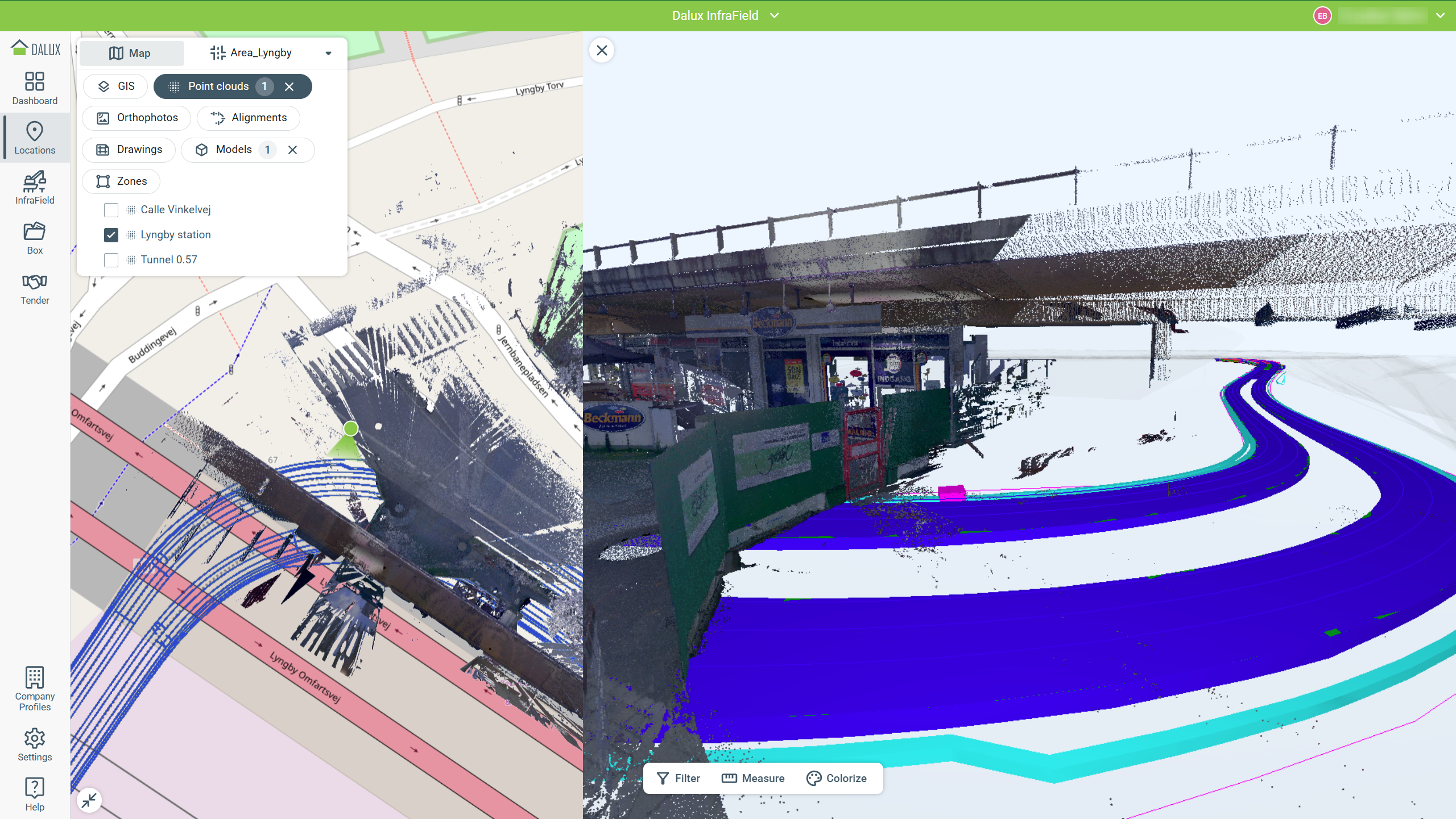

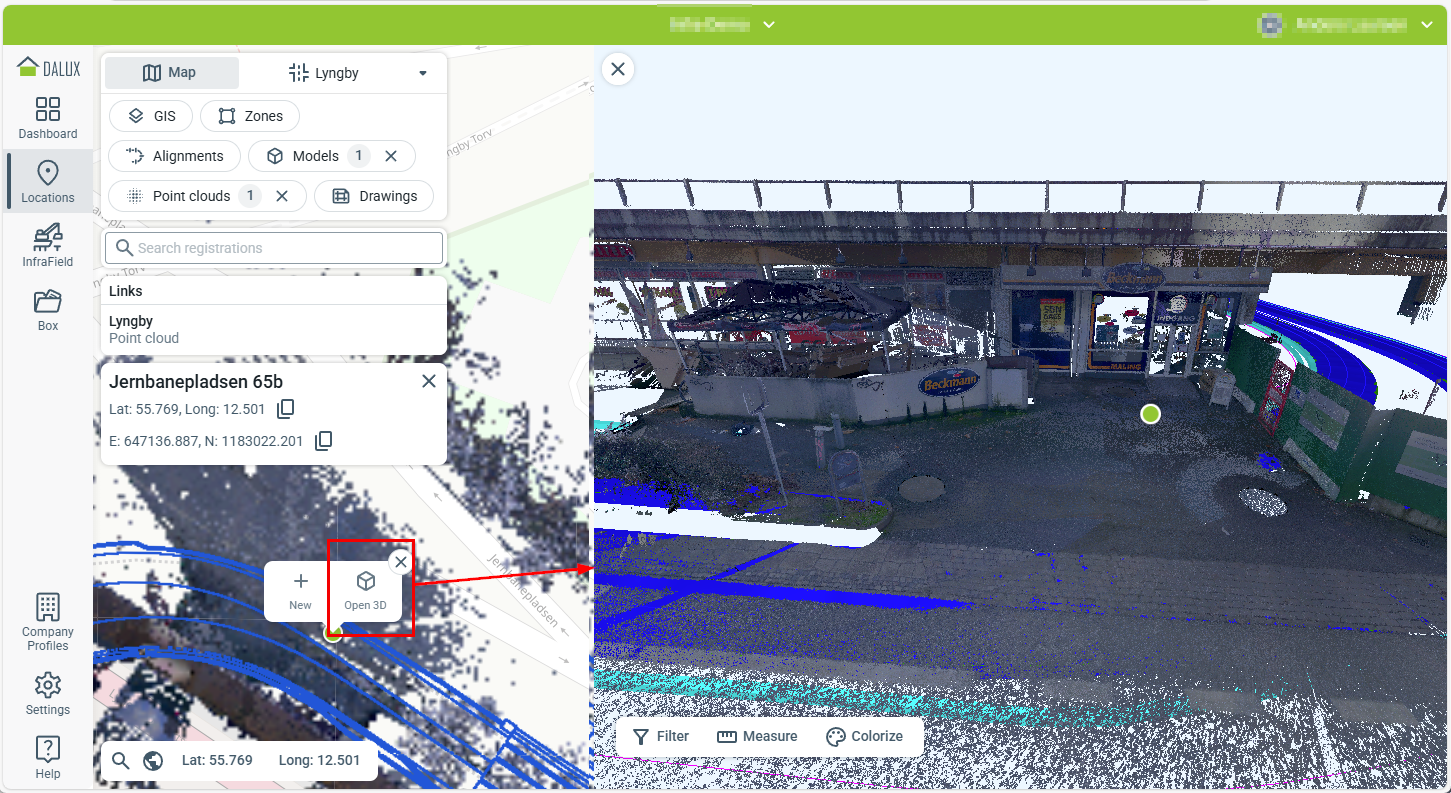

Gdy Modele (1) są również aktywowane, możesz kliknąć na mapie w obrębie chmury punktów i wybrać Otwórz 3D (2). To otwiera chmurę punktów w widoku podzielonym razem z modelem. Musisz wybrać co najmniej jeden model, aby skorzystać z tej opcji.

Otoczenie mapy 3D

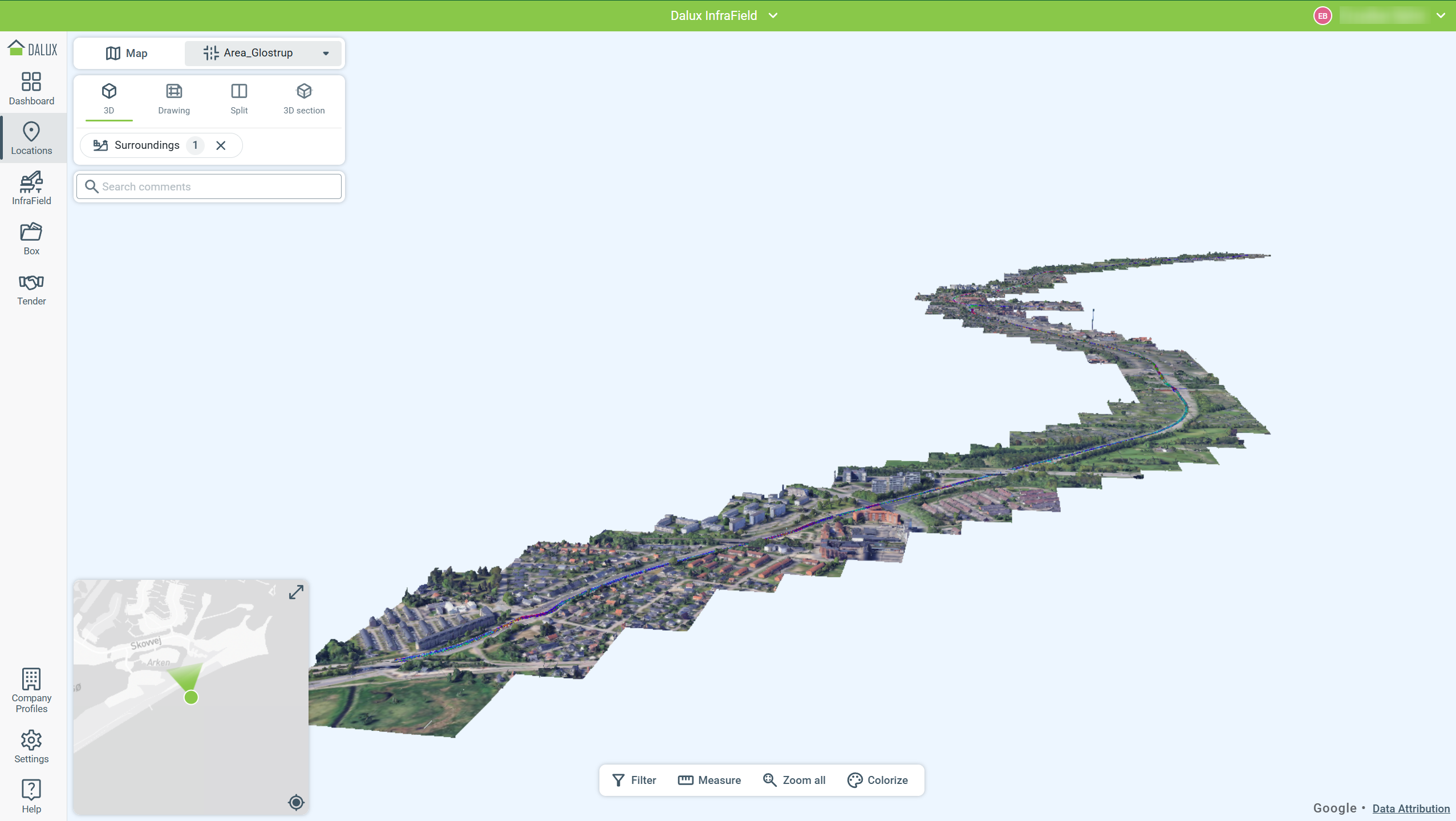

Zobacz swoje projekty InfraField Pro w kontekście rzeczywistego świata w 3D, korzystając z funkcji Mapa 3D dostępnej w Otoczenie.

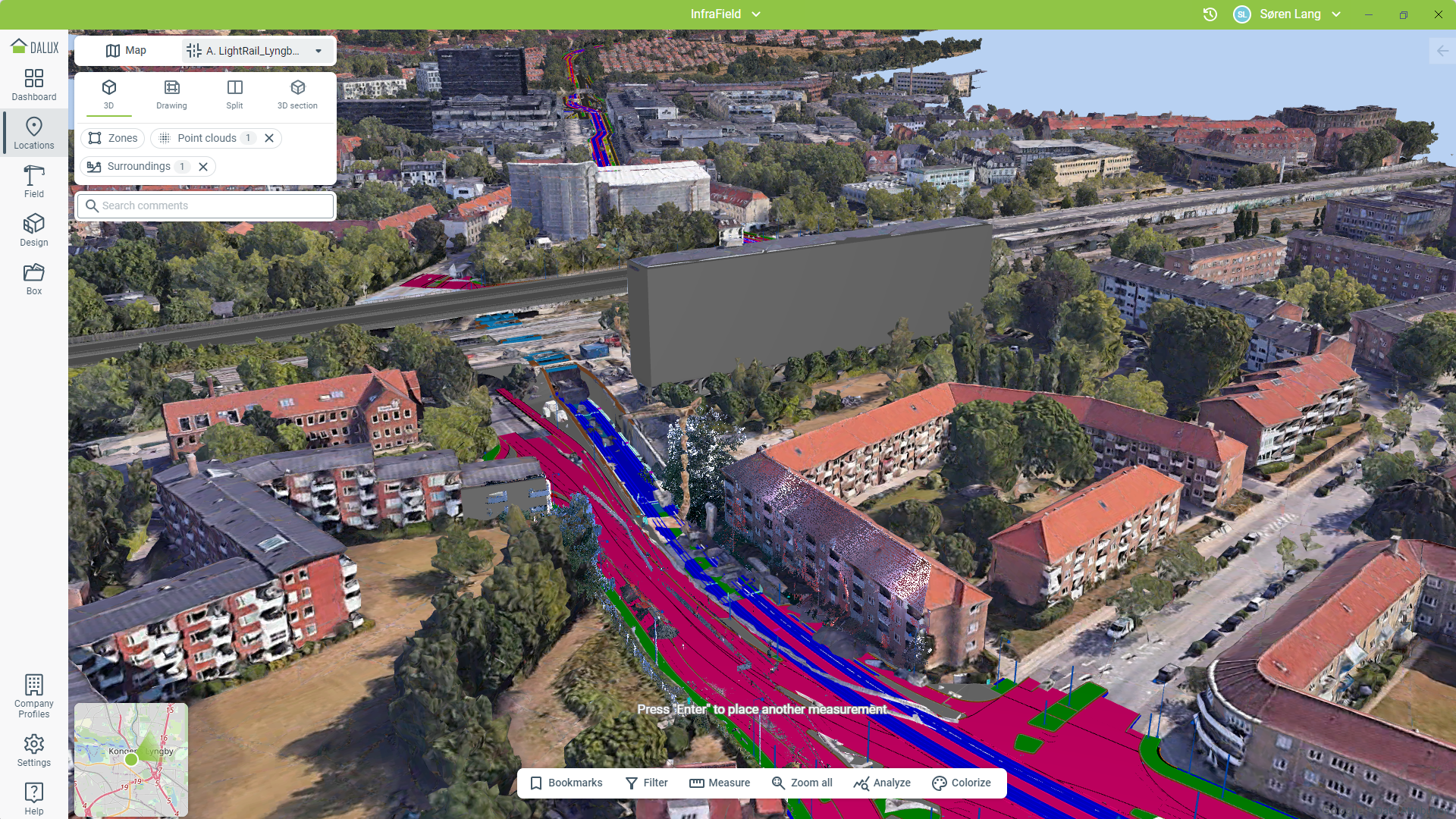

Połącz strefy, chmury punktów, modele i mapy 3D, aby uzyskać realistyczne odwzorowanie projektu. Mapa 3D zostanie załadowana jako geometria 3D. Możesz użyć narzędzi pomiarowych, aby zmierzyć odległość między modelem a mapą 3D.
