Zmniejszanie liczby uszkodzeń instalacji dzięki GIS

Uszkodzenia instalacji podczas budowy często występują, ponieważ aktualne informacje o sieciach nie docierają do zespołów na miejscu.

Dalux InfraField gromadzi te informacje w jednej, dostępnej z urządzeń mobilnych platformie, zapewniając widoczność w czasie rzeczywistym oraz poprawiając bezpieczeństwo, koordynację i efektywność na miejscu.

Wyzwanie

Uszkodzenia instalacji, takie jak przypadkowe przecięcie podziemnych przewodów gazowych, wodociągowych lub elektrycznych, mogą występować, ponieważ kluczowe informacje o sieciach są często rozproszone w rysunkach 2D, plikach PDF i biurowych systemach GIS. Załogi Field mogą nie mieć dostępu do tych informacji w czasie rzeczywistym i czasami muszą polegać na przestarzałych dokumentach 'as built' lub oddzielnych procesach 'permit to dig'.

Może to skutkować powtarzającymi się uszkodzeniami, opóźnieniami w projektach oraz problemami związanymi z bezpieczeństwem.

Jak Dalux InfraField to rozwiązuje

Dzięki Dalux InfraField zespoły budowlane mogą uzyskać dostęp do danych GIS bezpośrednio w Field za pomocą urządzenia mobilnego, co ułatwia zbieranie informacji o sieciach z wielu źródeł i uporządkowanie ich w ustrukturyzowane warstwy GIS.

Możesz skonfigurować współdzielony system koordynat, aby zachować dokładne wyrównanie wszystkich zestawów danych, a dostęp mobilny pozwala zespołom na miejscu filtrować warstwy, wybierać instalacje i wyświetlać w czasie rzeczywistym ważne szczegóły, takie jak głębokość, materiał i własność.

Warstwy GIS mogą również łączyć się z zadaniami cyfrowymi, takimi jak przepływy pracy 'permit to dig', co pomaga zautomatyzować i usprawnić zbieranie danych podczas prac projektowych. Ta metoda przekształca tradycyjne, biurowe pliki w cyfrową mapę instalacji przyjazną urządzeniom mobilnym, której każdy na miejscu może używać.

Wynik

• Zmniejsz liczbę uszkodzeń instalacji i popraw bezpieczeństwo dzięki dostępowi w czasie rzeczywistym do zweryfikowanych danych podziemnych, co zapewnia, że wszyscy korzystają z tych samych informacji i wspiera politykę zerowej liczby uszkodzeń
• Przyspiesz zatwierdzanie 'permit to dig' dzięki zautomatyzowanym, geotagowanym przepływom pracy, aby uzyskać dokładniejsze dane w Field
• Popraw koordynację dzięki aktualizacjom w czasie rzeczywistym, utrzymując geodetów i zespoły na miejscu w synchronizacji przez cały projekt

Integracja GIS w InfraField

Dalux InfraField pomaga przekształcić statyczne, biurowe dane GIS w narzędzie na miejscu, synchronizowane dla wszystkich w projekcie.

Aby ułatwić korzystanie z danych w terenie, warto zebrać informacje GIS z różnych źródeł, takich jak firmy sieciowe, starsze pomiary i nowe systemy GIS, wszystkie w jednym miejscu w projekcie.

Gdy warstwy danych są zorganizowane w sposób przejrzysty i logiczny, surowe dane mapowe przekształcają się w prostą, przyjazną użytkownikowi cyfrową mapę. To pozwala zespołom Field szybko wyszukać ryzyka podziemne, zarządzać konkretnymi instalacjami i przeglądać powiązane informacje bezpośrednio na swoich urządzeniach mobilnych, bez konieczności posiadania zaawansowanych umiejętności GIS.

To podejście zapewnia również, że istniejące rury, kable światłowodowe i linie wysokiego napięcia, które mogą być pominięte w nowych modelach BIM projektu, są wyświetlane jako warstwa mapy.

Dane GIS w InfraField są importowane jako oddzielne pliki, zaleca się najpierw przesłać dane do Dalux Box, a następnie powiązać je z odpowiednimi lokalizacjami. Korzystanie z Box ułatwia kontrolę wersji i dystrybucję.

Możesz przeczytać ten artykuł, aby dowiedzieć się, jak dodać plik GIS do swojego projektu: Jak skonfigurować GIS i LandXML

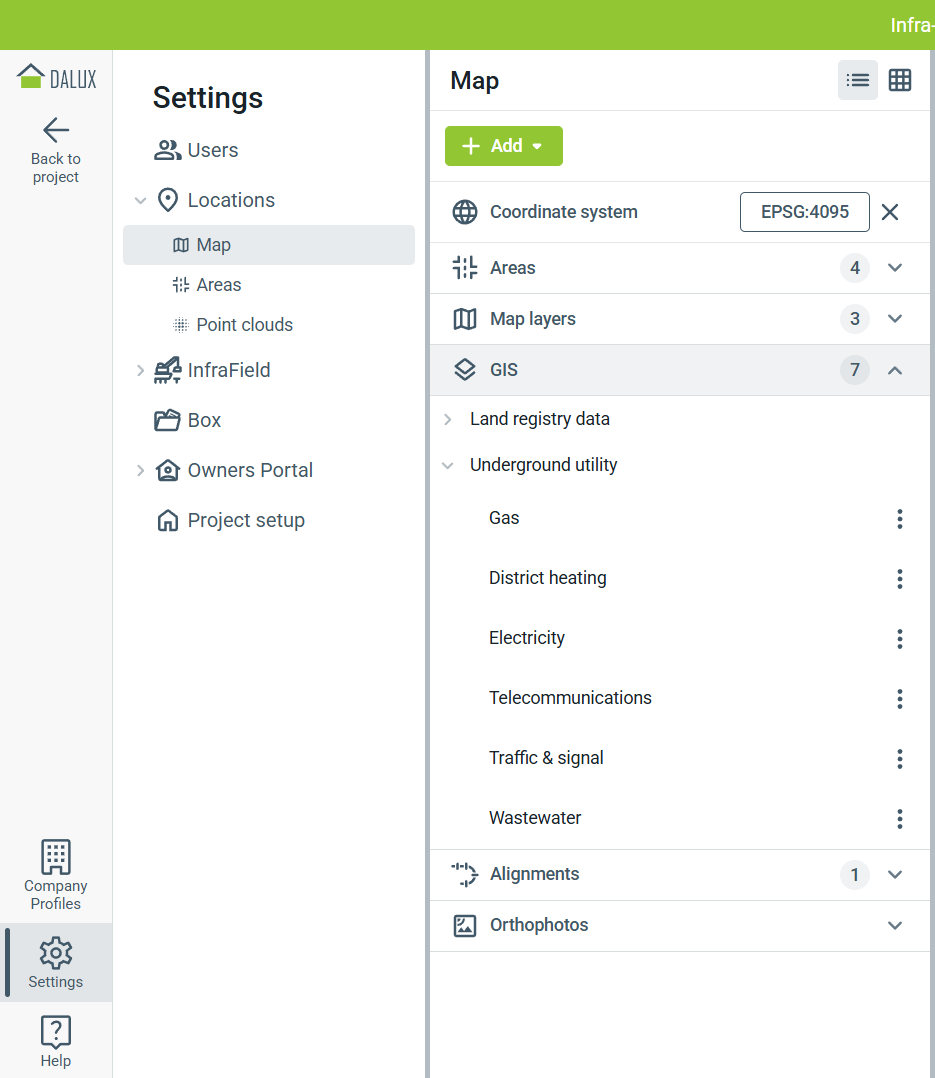

Dane GIS można zorganizować w wyróżniające się grupy, dzięki czemu użytkownicy mogą z łatwością filtrować i wyświetlać tylko dane, których potrzebują.

Zespoły na miejscu mogą łatwo znaleźć potrzebne informacje, bez konieczności przeglądania zbyt dużej ilości danych.

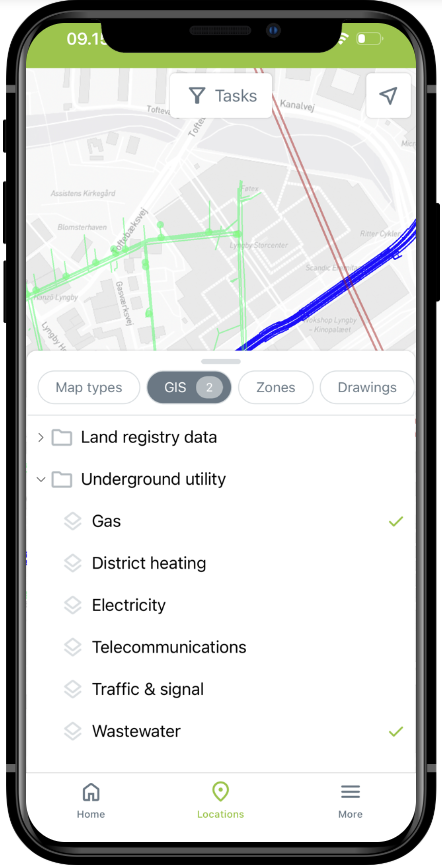

Jeśli musisz wyświetlić informacje z wielu warstw jednocześnie, możesz włączyć kilka warstw naraz.

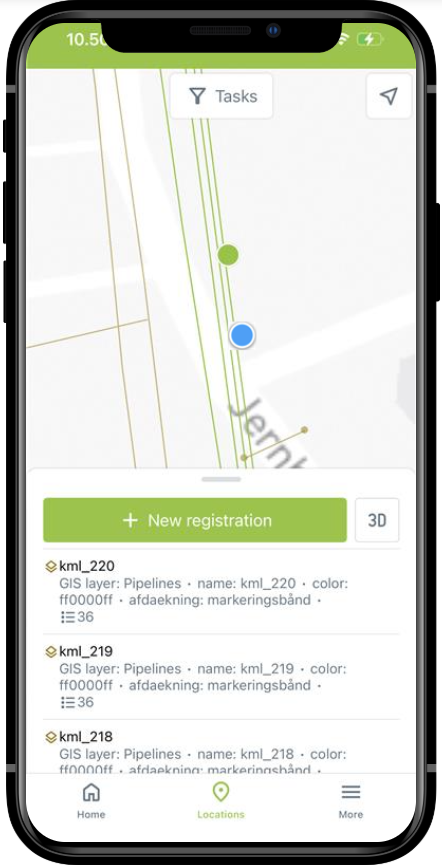

W przeciwieństwie do pliku PDF, te warstwy pozwalają zespołom na miejscu bezpośrednio wchodzić w interakcję z danymi GIS i wyświetlać dodatkowe szczegóły, takie jak materiał, głębokość i właściciel, bezpośrednio na mapie. GIS w InfraField jest również zintegrowany bezpośrednio z widokiem mapy i może być wyświetlany obok modeli, stref, dopasowań i rysunków.

Administratorzy projektu mogą zdecydować, które dane GIS powinny być domyślnie wyświetlane, oraz dostosować stylizację GIS, aby zapewnić spójny widok dla wszystkich.

Daje to zespołom na miejscu przejrzyste, aktualne, interaktywne dane w kontekście, którego potrzebują.

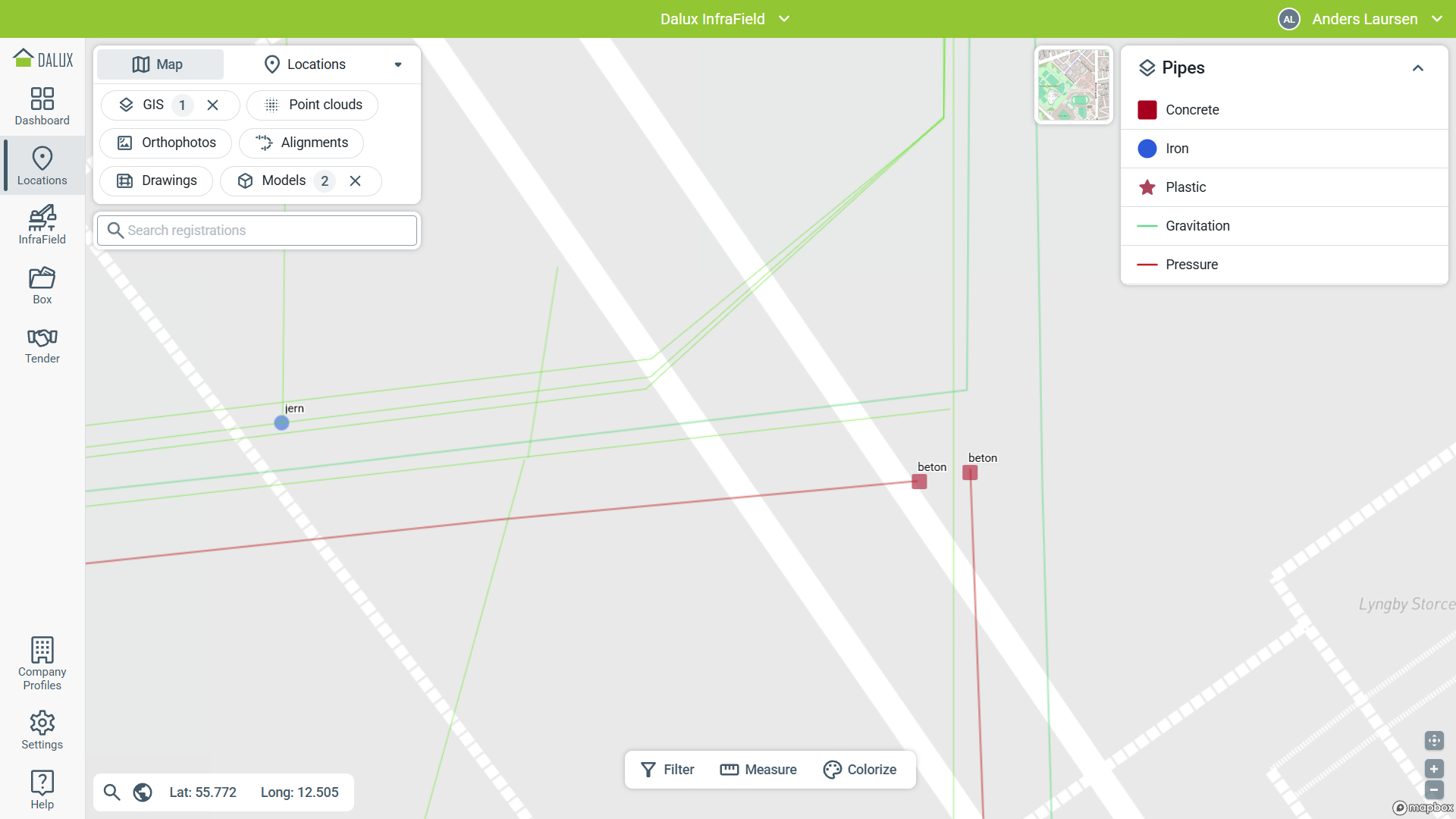

Jeśli twoje dane GIS znajdują się w jednym dużym pliku i nie możesz ich łatwo rozdzielić, możesz wystylizować zawartość tak, aby wyraźnie odróżnić poszczególne elementy.

Przeczytaj tę część, aby dowiedzieć się, jak formatować dane GIS: Jak skonfigurować GIS i LandXML.

Łączenie danych GIS z rejestracjami

Poprzez powiązanie danych GIS bezpośrednio z zadaniami w Dalux, odpowiednie informacje mogą być automatycznie wypełniane, eliminując błędy ręcznego wpisywania i znacznie przyspieszając tworzenie zadań.

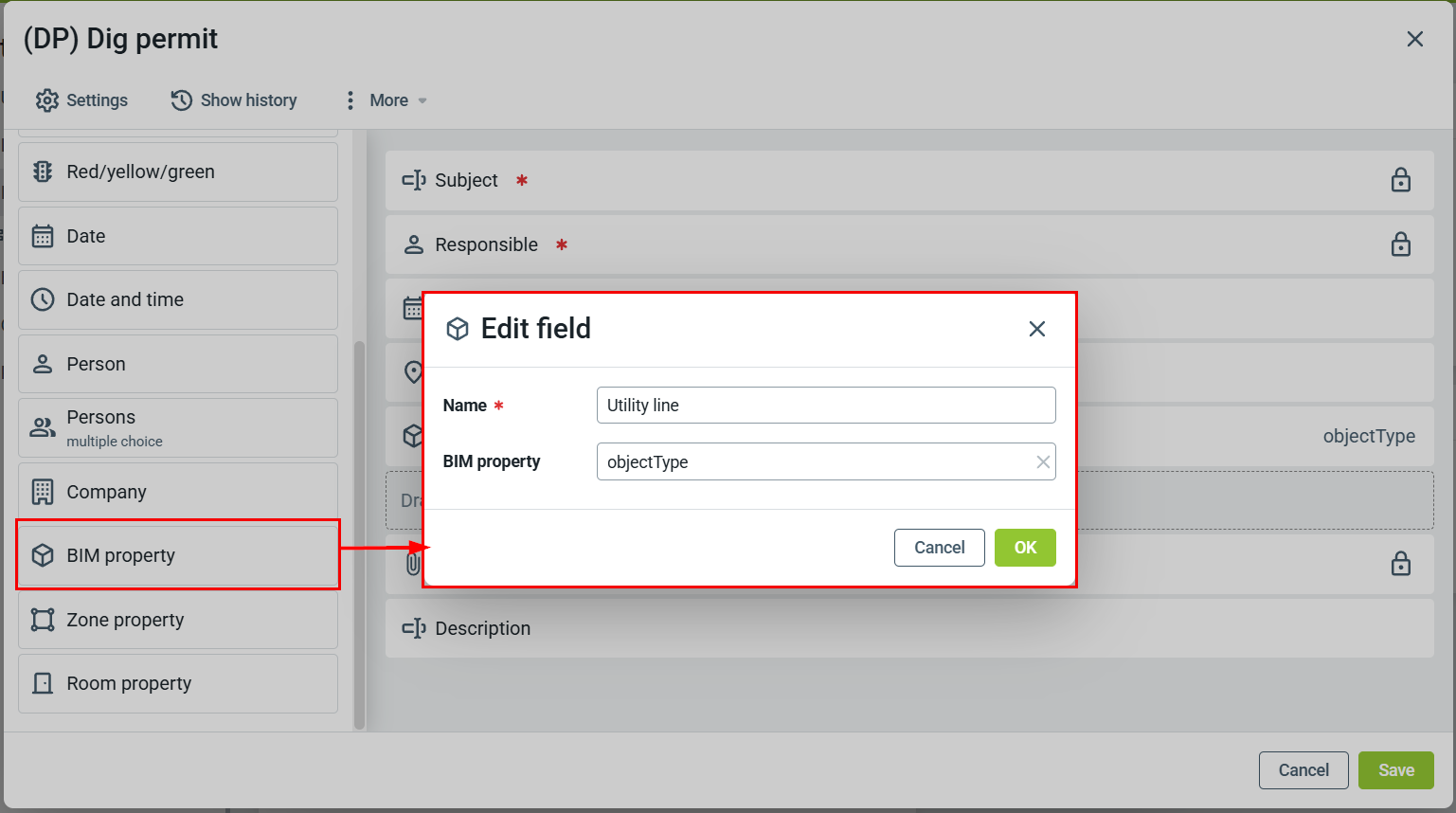

Jako administrator Dalux możesz skonfigurować konkretne pole danych BIM, które wyodrębni dane z warstwy GIS.

Przeczytaj ten artykuł, aby dowiedzieć się, jak dodać szablon zadania do projektu: Jak skonfigurować Tasks.

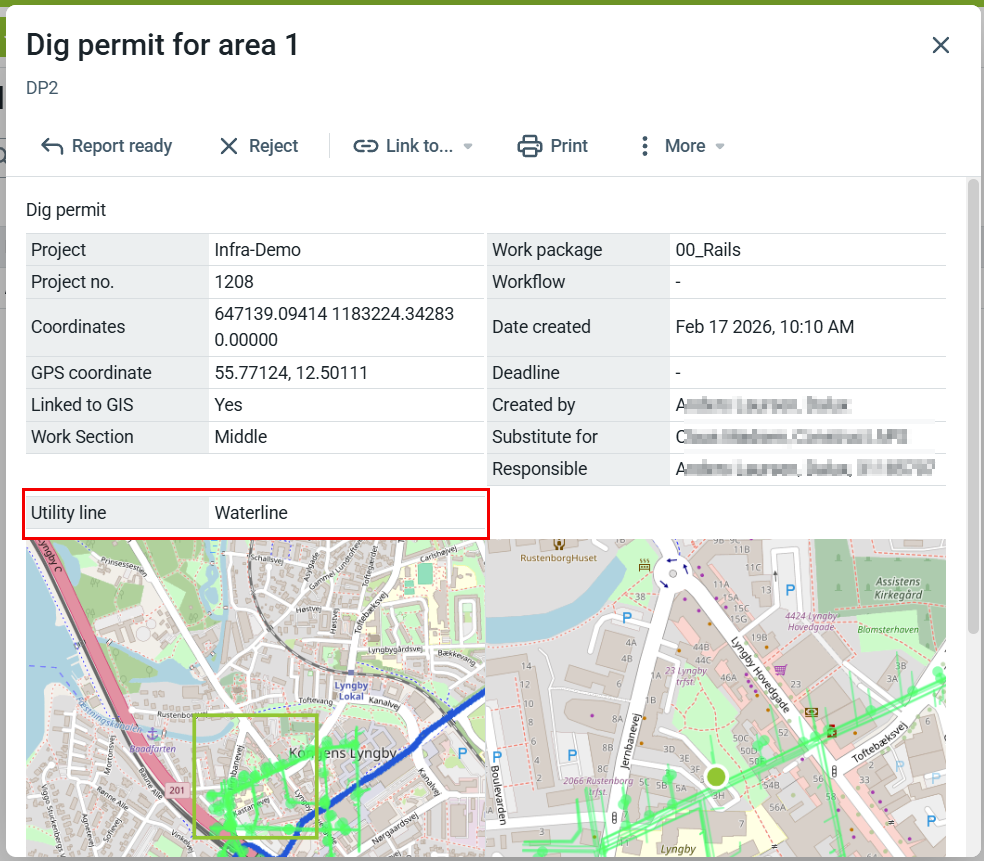

Kiedy użytkownik tworzy zadanie i wybiera warstwę GIS w Dalux, powiązane informacje są automatycznie wypełniane w odpowiednich polach, co pomaga zminimalizować ręczne wprowadzanie danych.

Od statycznych map do danych operacyjnych na miejscu

Dalux InfraField zamienia statyczne, biurowe dane GIS w interaktywne narzędzie na miejscu, które łączy informacje o sieciach z zadaniami, zatwierdzeniami i codziennymi operacjami.

• Niezawodna kontrola zagrożeń: warstwy GIS dostarczają zespołom Field spójne, aktualne informacje o sieciach, zmniejszając liczbę uszkodzeń instalacji i poprawiając bezpieczeństwo
• Lepsza koordynacja: Dostęp mobilny i aktualizacje w czasie rzeczywistym utrzymują geodetów, ekipy i zespoły na miejscu w synchronizacji przez cały projekt
• Szybsze, przejrzyste zatwierdzenia: przepływy pracy 'permit to dig' są geotagowane i zintegrowane z danymi GIS, co redukuje błędy ręczne i przyspiesza zatwierdzenia w Field
