Planowanie robót ziemnych i zarządzanie wycinkiem i nasypem

Planowanie robót ziemnych w projektach kolejowych i drogowych często opiera się na przestarzałych modelach terenu i ręcznych aktualizacjach udostępnianych e-mailem lub w folderach. Ponieważ warunki na placu budowy szybko się zmieniają, może to powodować rozbieżności między planami projektowymi a rzeczywistymi warunkami, prowadząc do niedokładnych obliczeń ilości i opóźnień w projekcie.

Dalux InfraField umożliwia ciągłe aktualizowanie modeli pomiarowych, pozwalając zespołom porównywać aktualny teren z zaplanowanymi powierzchniami na współdzielonej platformie. Dzięki temu planowanie robót ziemnych pozostaje dokładne i przejrzyste.

Wyzwanie

W tradycyjnych projektach ilości robót ziemnych są wyprowadzane z wielu oddzielnych źródeł danych:

• Modele Design i pliki dopasowania
• Okresowe modele terenu pomiarowego
• Sekcje PDF i profile
• Podsumowania objętości w oparciu o Excel

Te informacje są często udostępniane e-mailem, w folderach współdzielonych oraz jako wydrukowane rysunki, a aktualizacje wykonywane są ręcznie. W efekcie zespoły mogą korzystać z przestarzałych danych terenu, mieć ograniczony wgląd w zmiany, polegać na niespójnych szacunkach Ilości i odkrywać rozbieżności w objętościach dopiero w późnym etapie procesu. Może to prowadzić do niepewności w planowaniu robót ziemnych i przydziale zasobów wraz z postępem wykopów.

Jak Dalux InfraField to rozwiązuje

Dalux InfraField oferuje scentralizowany system do przechowywania i zarządzania modelami terenu oraz powierzchniami odniesienia.

Zaktualizowane dane pomiarowe służą jako główne źródło do ponownego obliczania Ilości w całym projekcie.

Zapewnia to dokładniejsze obliczenia wycinków i nasypów, szybsze wykrywanie odchyleń oraz lepsze planowanie wykorzystania maszyn, transportu i materiałów.

Zespoły planujące zaczynają od importu niezbędnych zestawów danych do obliczeń Ilości:

• Istniejący model terenu
• Powierzchnie Design i formacji
• Dopasowania

Wszystkie zestawy danych są przechowywane w jednym skoordynowanym środowisku, co zmniejsza potrzebę oddzielnych systemów plików i zapewnia, że obliczenia wykorzystują spójne, zatwierdzone dane.

Wynik

Dzięki Dalux InfraField otrzymujesz:

• Scentralizowane modele terenu i dane planistyczne pomagają projektom infrastrukturalnym przejść z okazjonalnego, opartego na dokumentach planowania do ciągłego zarządzania cyfrowego.
• Dokładność jest zwiększona, a niezawodność planowania poprawiona dla prac wykopowych i robót ziemnych.
• Ryzyko nieoczekiwanych zmian objętości jest zmniejszone, tworząc uporządkowaną i skalowalną podstawę dla bardziej przewidywalnego zarządzania robotami ziemnymi w projektach kolejowych i drogowych.

Obliczanie wycinków i nasypów dla robót ziemnych

Korzystając z funkcji Ilości w Dalux InfraField, inżynier terenowy oblicza wycinek i nasyp, porównując istniejący teren z powierzchnią formacyjną.

Odbywa się to przez tworzenie powierzchni w Dalux na podstawie:

• istniejący teren (na podstawie danych pomiarowych)
• poziom formacji (zamierzony końcowy poziom robót ziemnych)

Poziom formacji można zaimportować jako model terenu, jeśli jest dostępny, lub wygenerować przez wybranie elementów BIM z modelu Design.

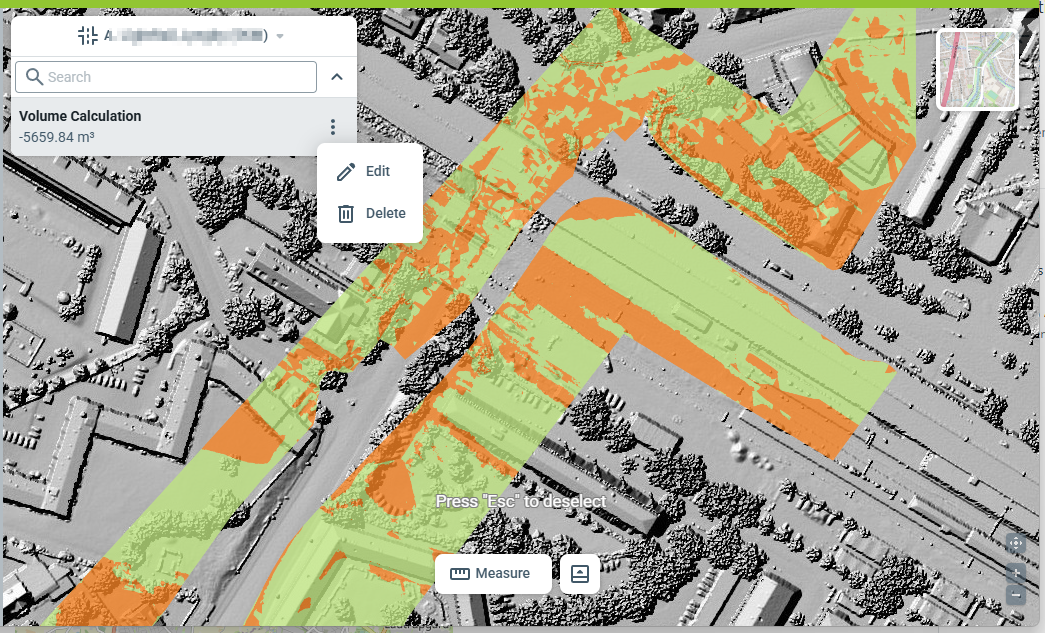

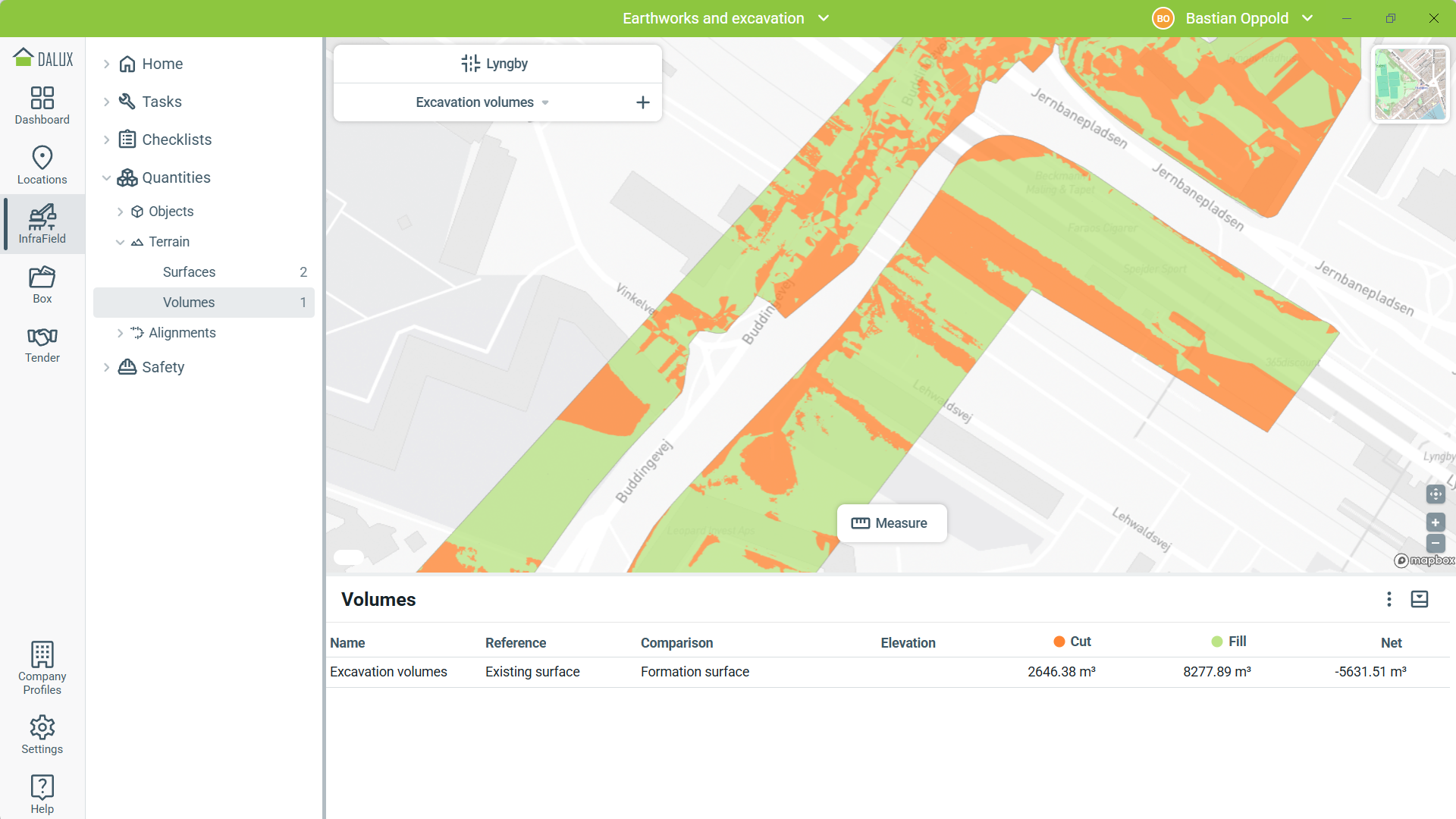

Dalux porównuje dwie powierzchnie i pokazuje jasne podsumowanie objętości wycinków i nasypów dla wybranego obszaru projektu. To pomaga inżynierom na placu budowy szybko zobaczyć ogólne potrzeby wykopów i nasypów.

Dane dopasowań można połączyć z danymi terenu, aby stworzyć obliczenie profilu.

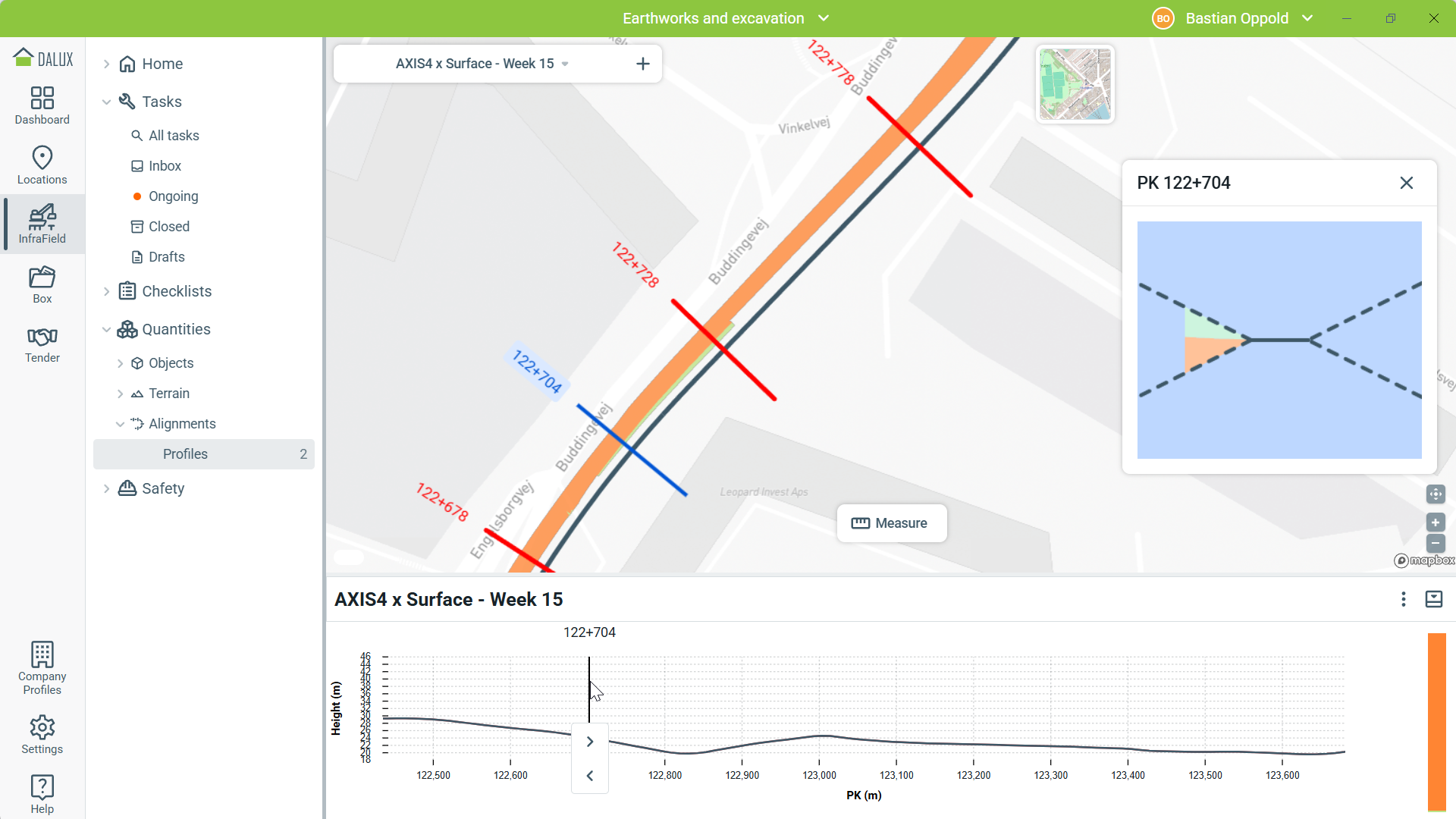

Profil wizualizuje wycinek i nasyp wzdłuż stacjonowania i może obejmować skarpy wycinku lub nasypu, zapewniając jasny przegląd miejsc, gdzie wymagany jest wykop lub nasyp.

To wspiera planowanie etapowe, przydział zasobów i monitorowanie produkcji wzdłuż korytarza.

Instrukcje krok po kroku, jak korzystać z Ilości, znajdziesz w tym artykule: Jak korzystać z Ilości w InfraField

Bieżące porównanie terenu i Designu

W InfraField możesz regularnie aktualizować i przesyłać nowe wersje modeli terenu, upewniając się, że wszystkie obszary pokazują najnowsze warunki na placu budowy. Ilości umożliwiają inżynierom na placu budowy ciągłe porównywanie zaktualizowanych modeli terenu z poziomami Designu i formowania.

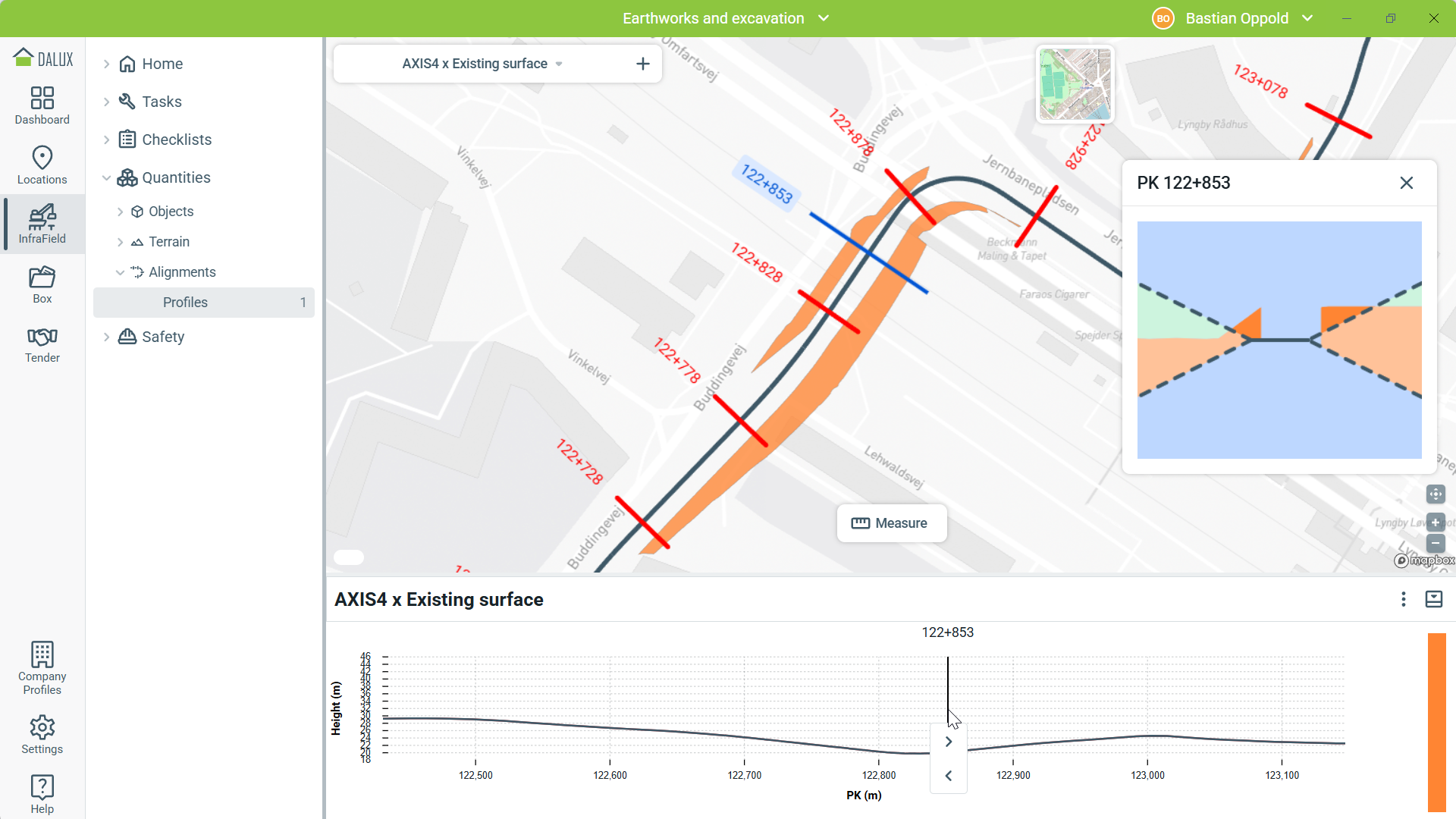

To porównanie pozwala zespołom wykrywać potencjalne problemy wcześnie, takie jak różnice w stosunku do zaplanowanych poziomów lub problemy z poziomami formowania. Jest szczególnie przydatne w istotnych obszarach, takich jak przejścia podziemne i dojazdy do mostów, strefy przejściowe między wycinkiem a nasypem oraz miejsca, gdzie łączą się systemy odwadniające.

Wczesna widoczność ułatwia dokonywanie terminowych korekt, co pomaga zapobiegać wpływowi błędów na późniejsze etapy budowy.

Dla każdej zaktualizowanej wersji modelu terenu powierzchnię można utworzyć za pomocą zaledwie kilku kliknięć i od razu porównać z poziomami formowania i dopasowaniami, dzięki czemu można stale wykonywać obliczenia wycinku i nasypu w miarę postępu projektu.

Utrzymywanie aktualnych wersji terenu daje dokładny cyfrowy zapis rozwoju placu budowy, co pomaga śledzić postęp wykopów w czasie. Regularne aktualizacje dają również lepszy wgląd w wykorzystanie maszyn, transport materiałów i dystrybucję, oraz ułatwiają wykrywanie wszelkich różnic w stosunku do zaplanowanych poziomów formowania lub oczekiwanych objętości, zanim wpłyną one na późniejsze etapy budowy.

Od statycznych szacunków do ciągłej kontroli Ilości

Dalux InfraField łączy dane terenu i Design w jednej platformie, ułatwiając uzyskanie dokładnych, aktualnych obliczeń wycinku i nasypu opartych na bieżących warunkach na placu budowy.

To może pomóc w lepszym planowaniu robót ziemnych, zarządzaniu zasobami i wczesnym wykrywaniu problemów.

Korzyści z używania InfraField w planowaniu robót ziemnych i zarządzaniu wycinkiem i nasypem są następujące:

• Posiadanie wszystkich danych terenu i Design w jednym miejscu zapewnia, że obliczenia Ilości są zarówno spójne, jak i dokładne
• Regularne aktualizacje umożliwiają szybkie zauważenie wszelkich zmian i monitorowanie postępu wykopów
• Dokładne informacje o objętości i profilu pomagają w wykorzystaniu zasobów i planowaniu dla każdego etapu budowy
