Dalux InfraField umożliwia wyświetlanie i zarządzanie danymi GIS oraz plikami LandXML bezpośrednio na mapach projektu.
Integruje to Design, pomiary i współrzędne rzeczywiste w jednym widoku, pomagając zespołom poruszać się po projektach infrastrukturalnych i dodawać do nich adnotacje.
Aby uzyskać przegląd obsługiwanych formatów danych, przeczytaj ten artykuł: Obsługiwane formaty danych w InfraField.
Uprawnienia użytkownika
Aby tworzyć, usuwać lub modyfikować dane GIS, musisz mieć rolę Administratora projektu lub należeć do niestandardowej grupy użytkowników z uprawnieniem do wyświetlania i edycji obszarów, budynków i lokalizacji.
GIS i LandXML
Upewnij się, że System koordynat jest skonfigurowany przed przesłaniem plików, ponieważ wszystkie przesłane pliki zostaną automatycznie umieszczone i nie będzie można ich ręcznie dostosować. Więcej informacji znajdziesz w tym artykule: Jak skonfigurować systemy koordynat

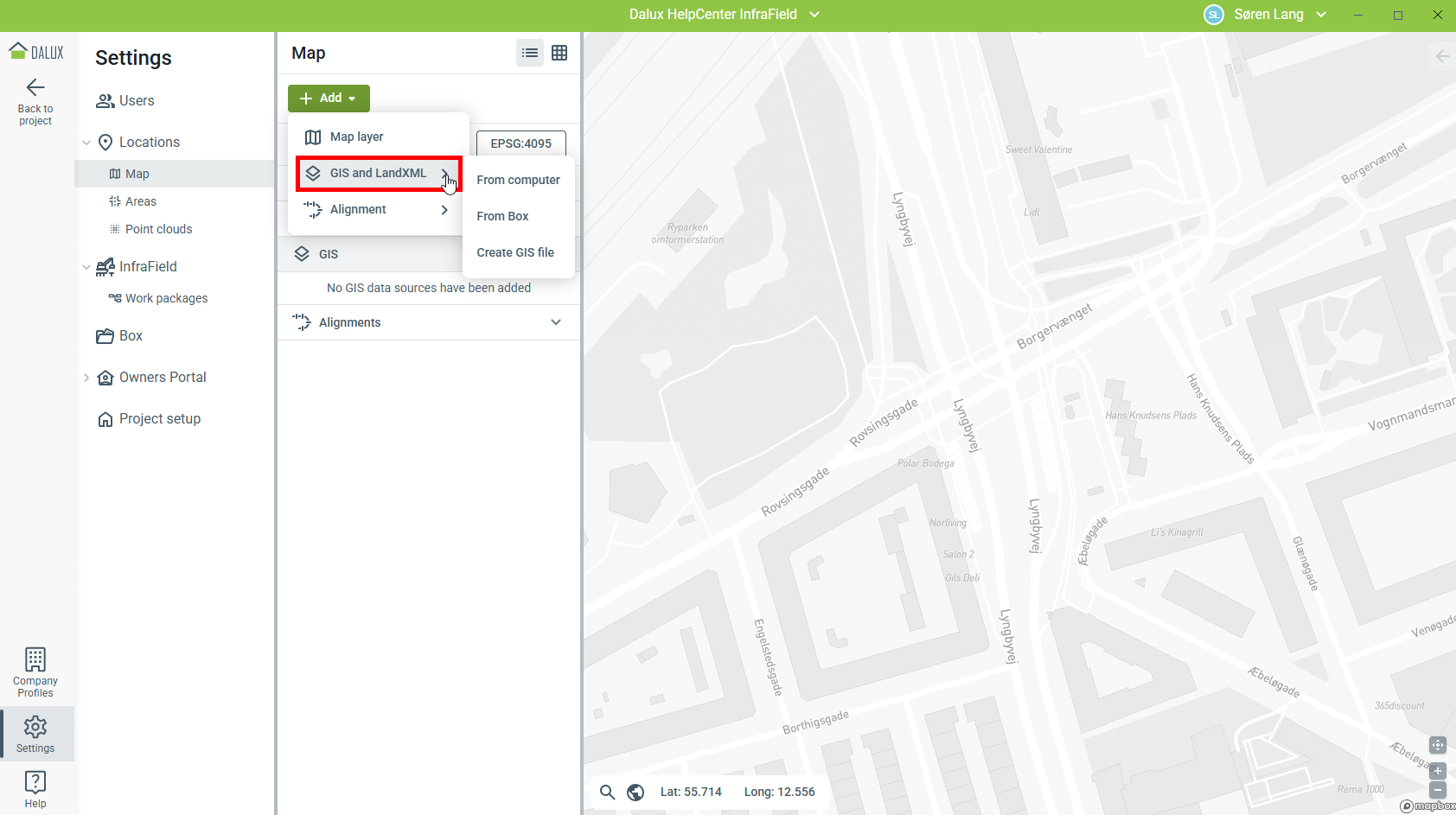

Aby przesłać pliki GIS lub LandXML do projektu, przejdź do
Ustawienia
Lokalizacje
Mapa
Dodaj
GIS i LandXML
Możesz dodać dane GIS z Twojego komputera, z Box lub tworząc dane GIS bezpośrednio w InfraField.
Obsługiwane formaty to: GML, KML, KMZ, LandXML i SHP (spakowane).
Prześlij z komputera lub z Box
Podczas przesyłania plików z Box w projekcie z wieloma obszarami plików, tylko pliki zatwierdzone do obszaru Opublikowane pliki będą widoczne dla użytkowników końcowych w Lokalizacjach. To samo dotyczy przesyłania pliku z Twojego komputera i późniejszego dodania go do Box.

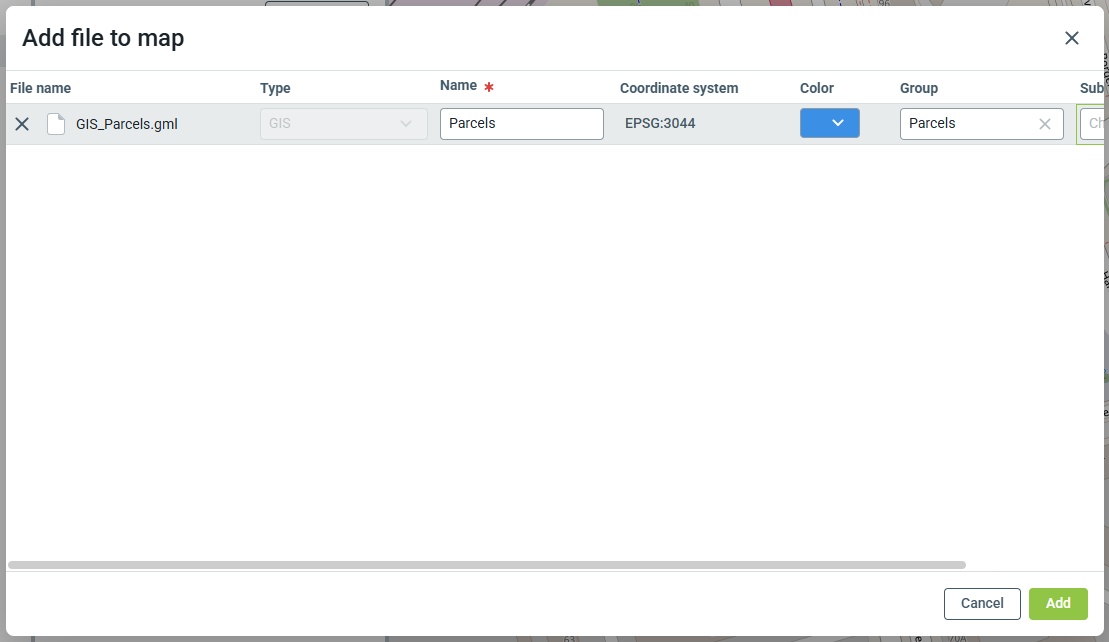

Podczas dodawania GIS musisz wypełnić informacje o pliku.
Nazwa: Nazwa wyświetlana w Lokalizacjach.
System koordynat: Jeśli plik zawiera system koordynat, zostanie on tutaj wyświetlony. Jeśli żaden system koordynat nie zostanie wyświetlony, plik użyje domyślnego systemu z projektu.
Uwaga
Nie zmieniaj tej wartości; jeśli system koordynat różni się od używanego w projekcie, Dalux przekonwertuje współrzędne podczas przesyłania pliku.
Kolor: To ustawi domyślny kolor dla danych GIS.
Grupa: Służy do kategoryzacji GIS w folderach w module Lokalizacje.
Grupa podrzędna: Służy do kategoryzacji GIS w podfolderach w module Lokalizacje.
Pliki muszą zostać przetworzone zanim dane zostaną wyświetlone użytkownikowi końcowemu w Lokalizacjach.

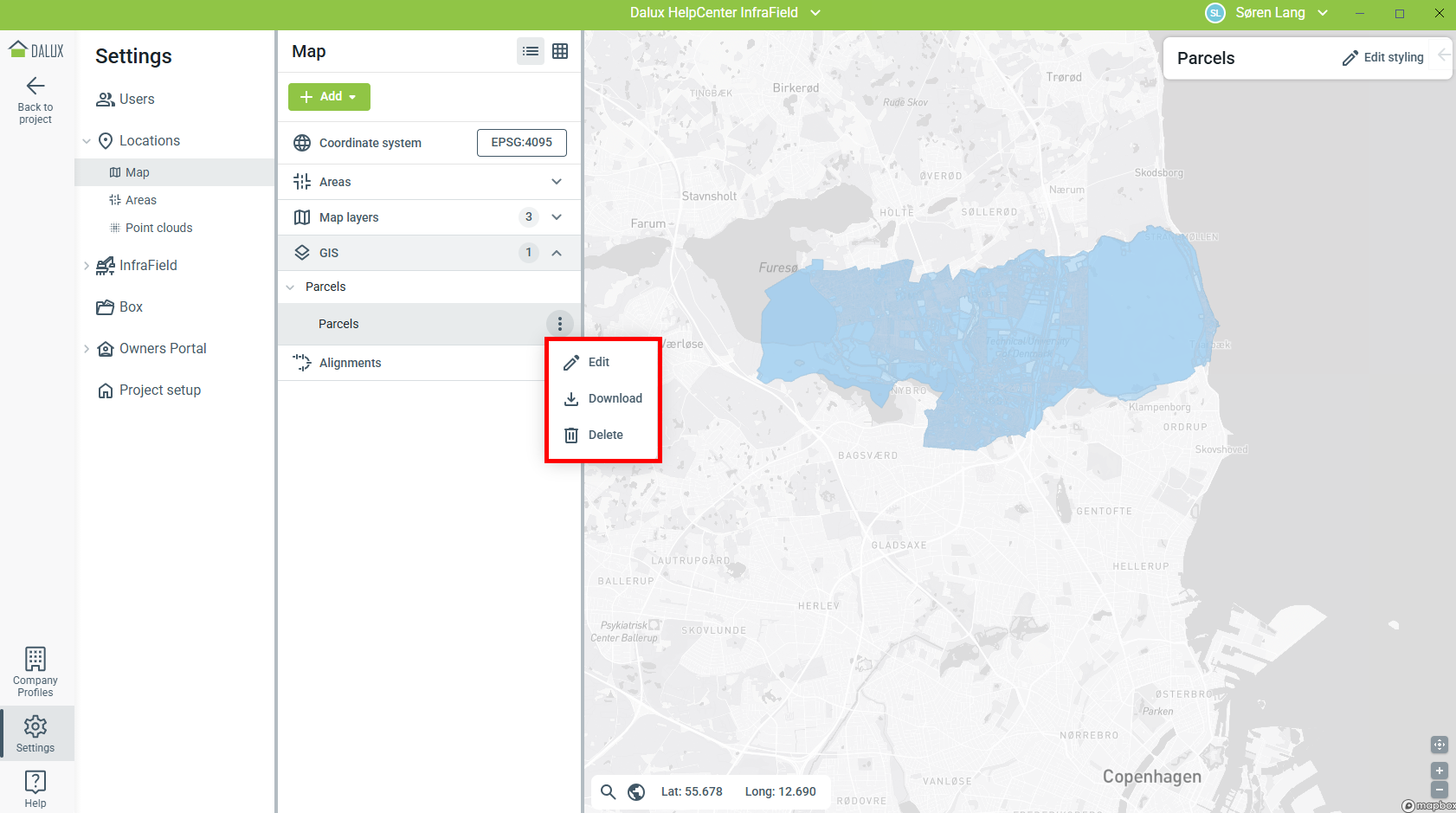

Kliknij
Edytuj
Pobierz lub
Usuń plik.
Usunięcie pliku bez przesłania go do Box spowoduje jego trwałe usunięcie z projektu i nie będzie go można odzyskać. Upewnij się, że pobrałeś wszystkie niezbędne dane przed przystąpieniem do usunięcia.

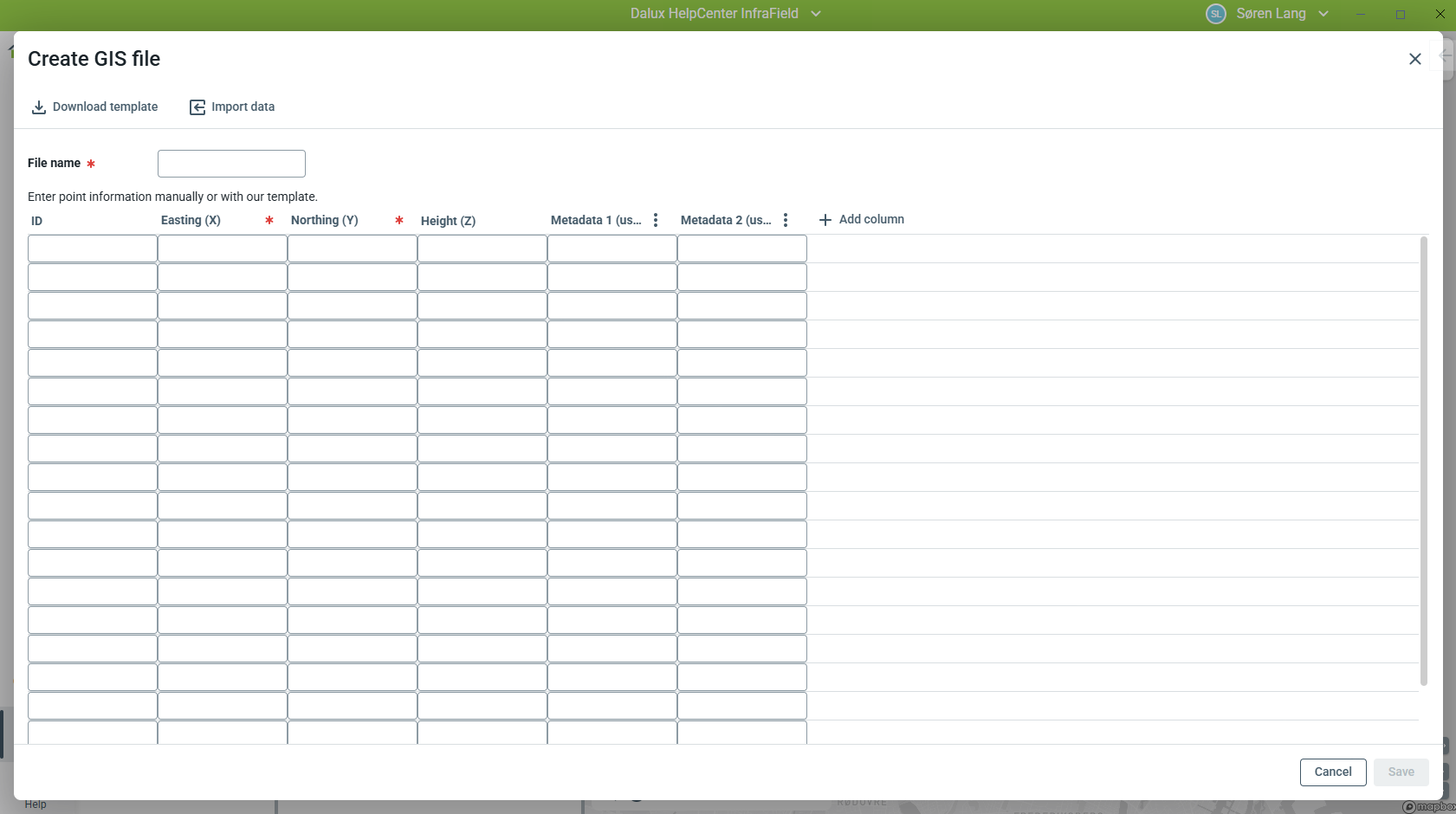

Utwórz plik GIS
Ta opcja pozwala wygenerować dane GIS z pliku tekstowego lub CSV.
Możesz wprowadzić dane bezpośrednio w oknie lub pobrać szablon lokalnie, wypełnić go informacjami i zaimportować dane.
To pozwala na tworzenie danych punktowych bezpośrednio w Dalux, traktowanych jak inne pliki GIS.
Obecnie obsługiwane są tylko punkty.

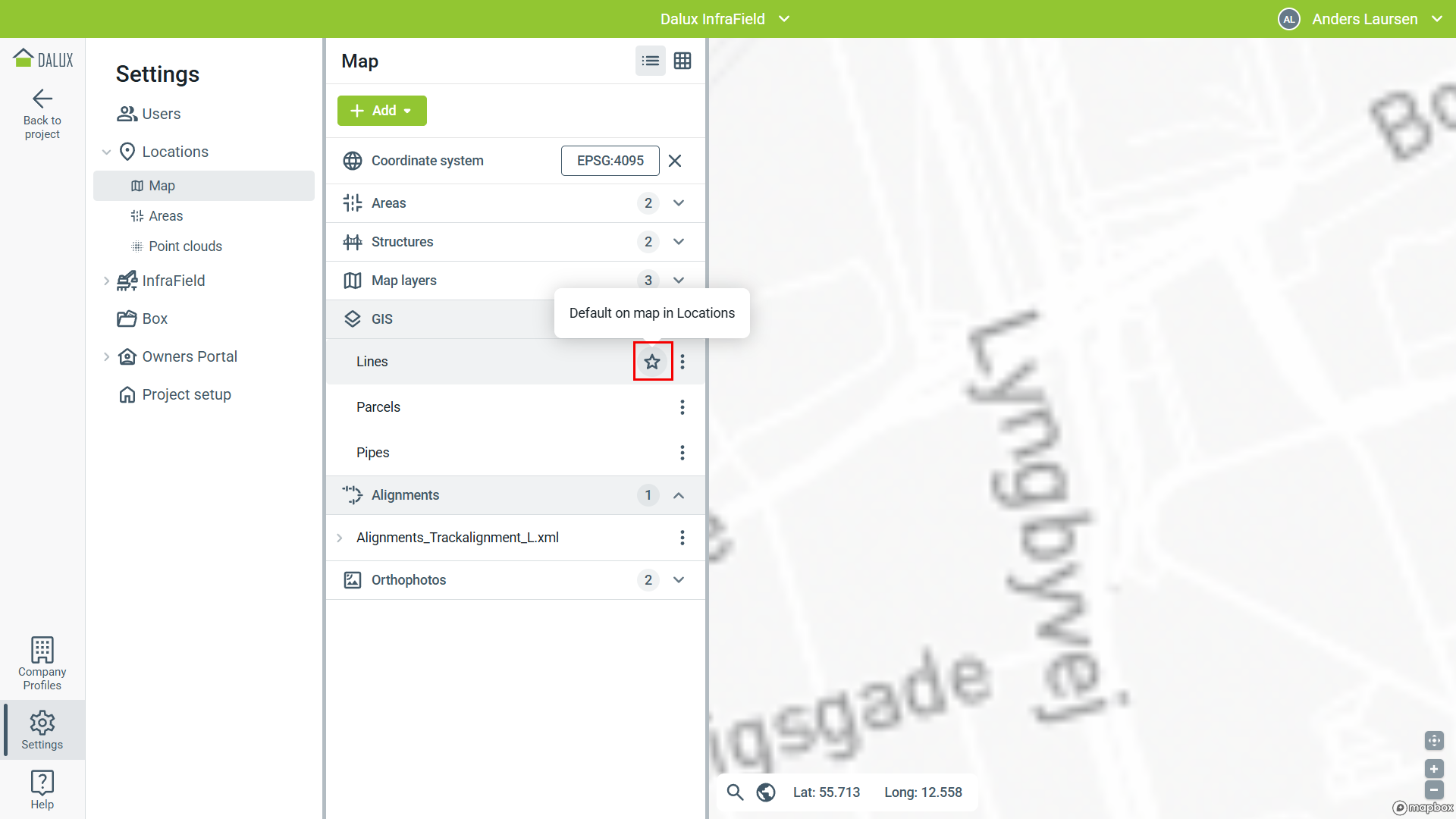

Domyślnie włączone
Plik GIS lub LandXML można domyślnie ustawić jako widoczny dla wszystkich użytkowników.
Wybierz gwiazdkę obok nazwy pliku, aby to włączyć, a dane zostaną automatycznie pokazane, gdy użytkownicy otworzą widok mapy.

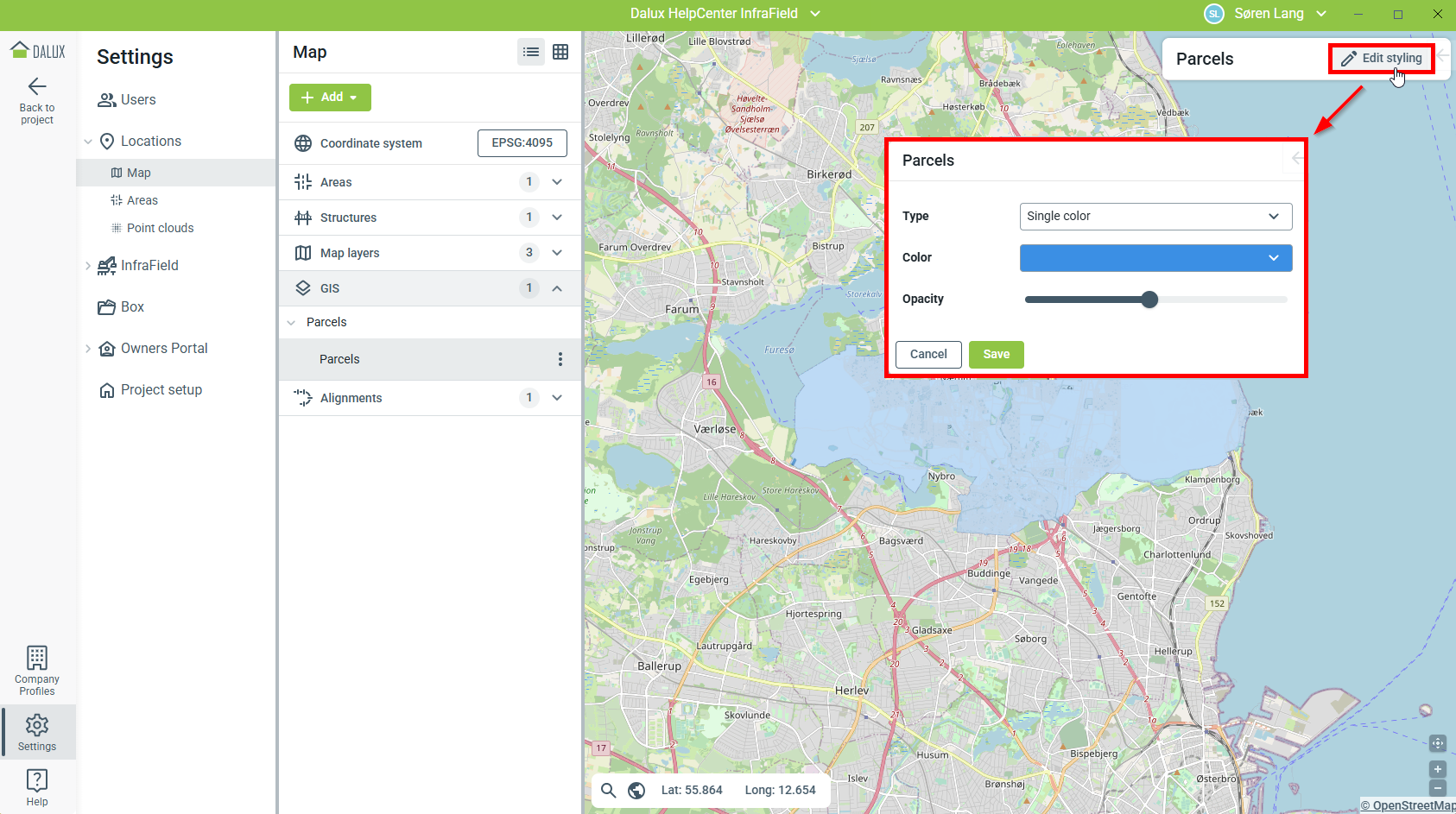

Styl GIS
Po dodaniu pliku GIS możesz dostosować jego styl i wygląd dla użytkowników końcowych.
Przy stylowaniu elementów GIS możesz wybierać spośród linii, punktów lub wielokątów, w zależności od typów geometrii obecnych w pliku GIS.
Zwróć uwagę, że każde stylowanie będzie dotyczyć tylko aktualnie wybranego pliku.
Linie można stylizować pod względem koloru, rodzaju linii i szerokości, które mogą się różnić w zależności od wybranego rodzaju (zob. poniżej). Przezroczystość jest stosowana jednolicie dla wszystkich linii, niezależnie od rodzaju.
Punkty można stylizować pod względem koloru, symbolu i rozmiaru, które również mogą się różnić w zależności od rodzaju.
Przezroczystość jest stosowana konsekwentnie dla wszystkich punktów, niezależnie od rodzaju.
Etykiety mogą opcjonalnie być wyświetlane na podstawie wybranej właściwości.
Wielokąty można stylizować pod względem koloru, który może się różnić w zależności od rodzaju.
Przezroczystość jest stosowana jednolicie dla wszystkich wielokątów, niezależnie od rodzaju.
Rodzaj
Możesz wybrać jeden z trzech rodzajów: Pojedynczy kolor, Skategoryzowano lub Postopniowano, które określą, jak dane będą wyświetlane użytkownikom.
Przezroczystość i etykiety nie są zależne od tego wyboru i będą stosowane jednakowo.

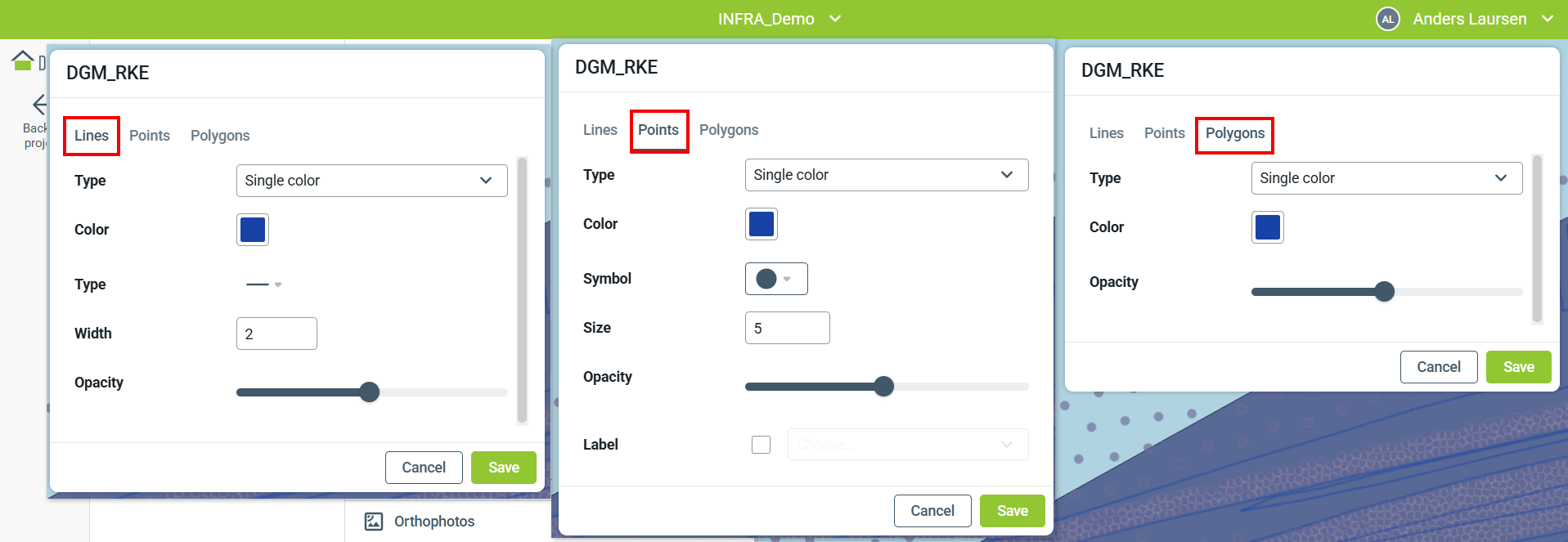

Pojedynczy kolor:
Wszystkie elementy mają taki sam wygląd.

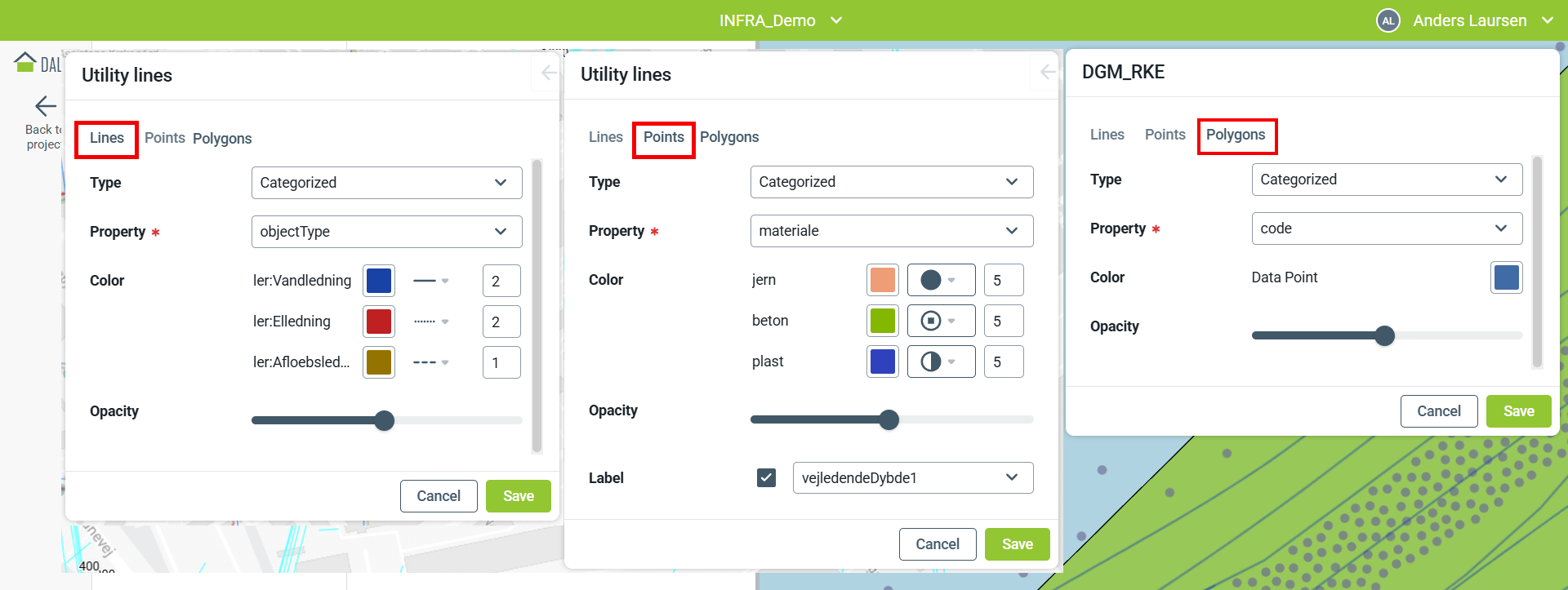

Skategoryzowano
Wygląd elementów opiera się na wartości właściwości z pliku GIS. Każda właściwość może mieć własny kolor, rodzaj/symbol oraz grubość/rozmiar.

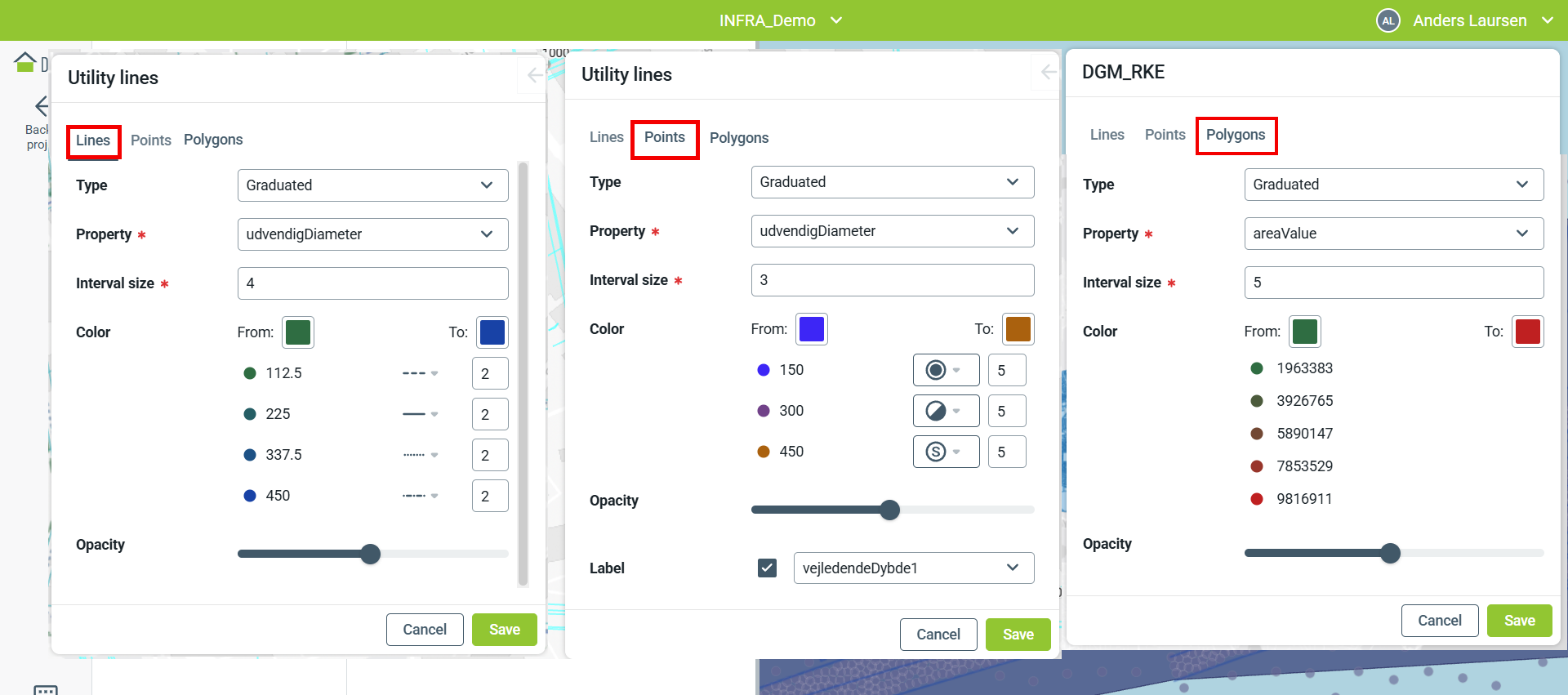

Postopniowano
Wygląd elementów opiera się na wartości właściwości z pliku GIS w niestandardowym przedziale.
'Rozmiar przedziału' określa liczbę kategorii i zakres wartości.
Kolor 'From' jest stosowany dla najniższej wartości, a kolor 'To' dla najwyższej.
Kolory dla pośrednich przedziałów tworzą gradient, przy czym każdy przedział ma własny rodzaj/symbol i grubość/rozmiar.
