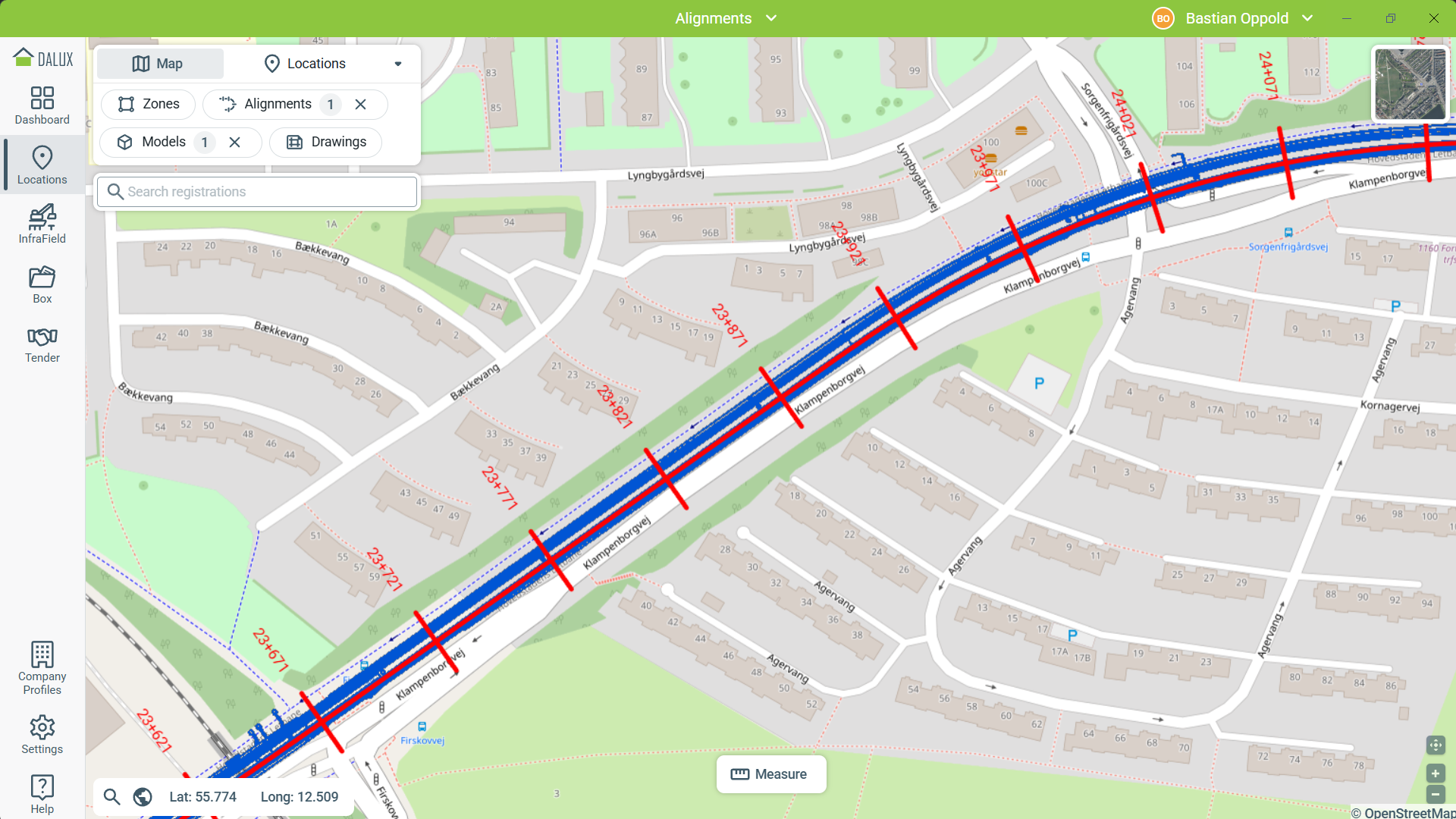

Dopasowania są istotną częścią projektów infrastruktury liniowej, takich jak koleje lub drogi.
W Dalux można ich użyć do dodawania stacji, tworzenia wyrównanych sekcji stref, obliczania ilości i wielu innych funkcji.
Dopasowania można przesłać jako plik LandXML lub jako część pliku IFC.
Możesz przeczytać więcej o obsługiwanych formatach w tym artykule: Obsługiwane formaty danych w InfraField
Prześlij pliki dopasowań

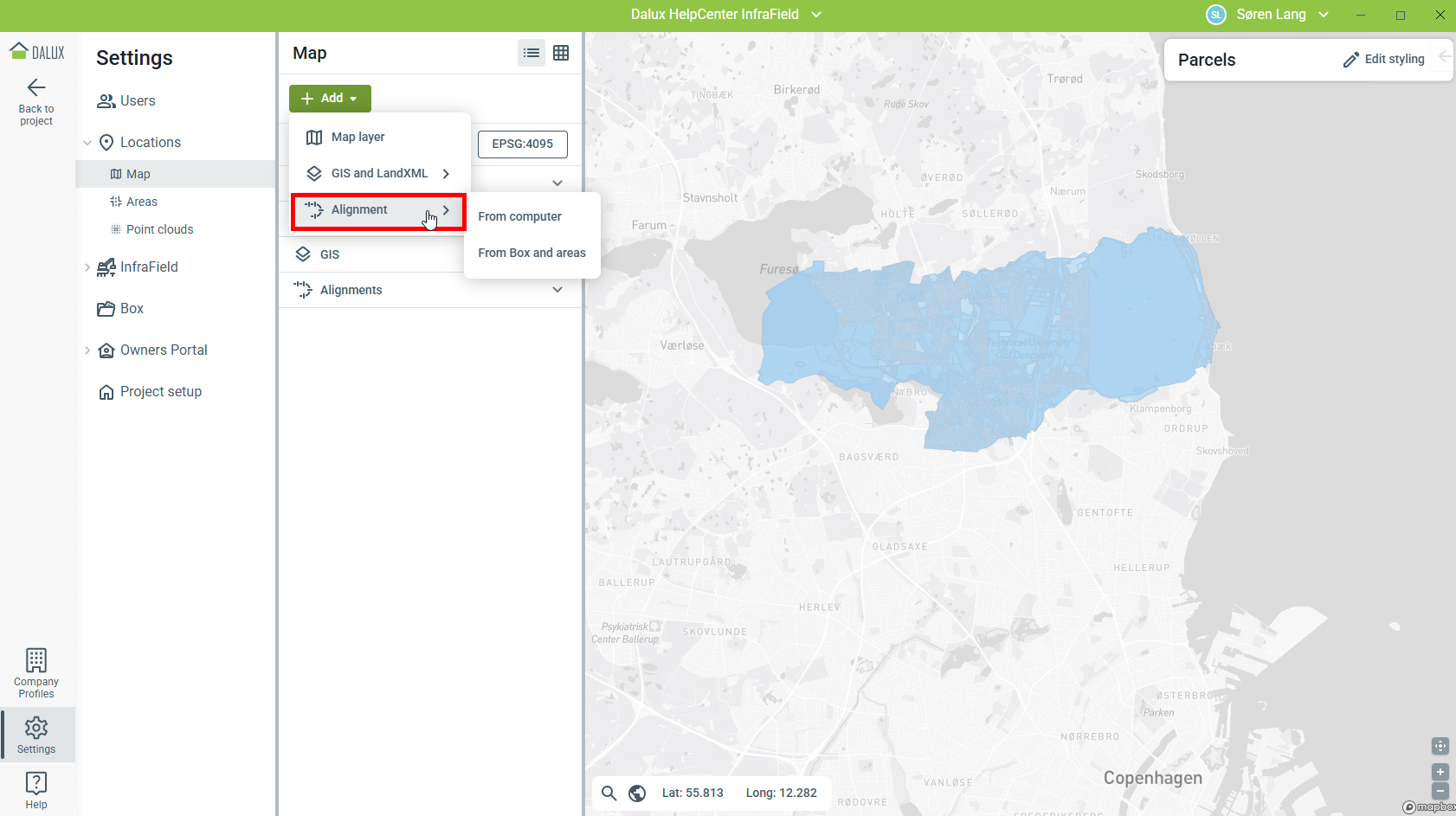

Aby dodać nowy plik dopasowania do Lokalizacji, przejdź do:
Ustawienia
Lokalizacje
Mapa
Dodaj
Dopasowanie.
Wybierz plik z folderu w Dalux Box lub prześlij plik dopasowania z Twojego komputera.
Dopasowania można również dodać z plików IFC, które zostały dodane do obszarów, jeśli zawierają dane dopasowania. Te pliki IFC będą wyświetlane wraz z plikami z Dalux Box, co ułatwia jednoczesny wybór wszystkich istotnych plików.
Jeśli pliki dopasowań lub pliki IFC zawierają wiele dopasowań, wszystkie można zaimportować naraz.

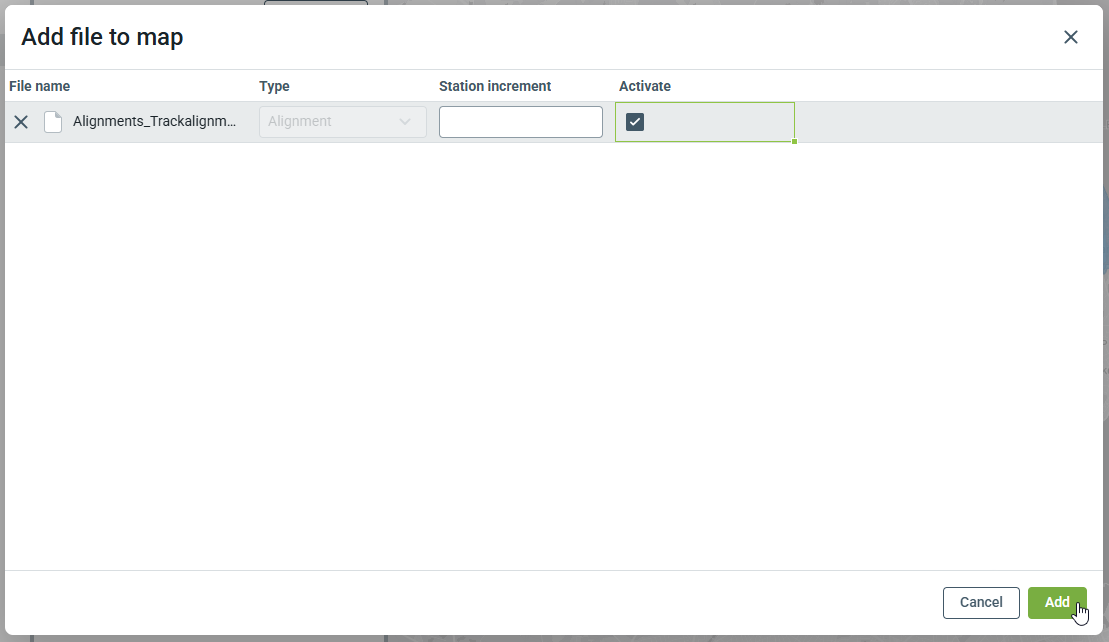

Przyrosty stacjonowania: Na podstawie geometrii dopasowania możesz dodać przyrosty do oznaczania dopasowania na mapie i w widoku 3D. To poprawia nawigację i pozwala łatwiej tworzyć przekroje poprzeczne.
Wprowadź żądane przyrosty jako liczbę (minimum 5), a Dalux tworzy te przyrosty w metrach.
Aktywuj: Zaznacz to pole, aby aktywować te dopasowania i uczynić je widocznymi w sekcji Lokalizacje.

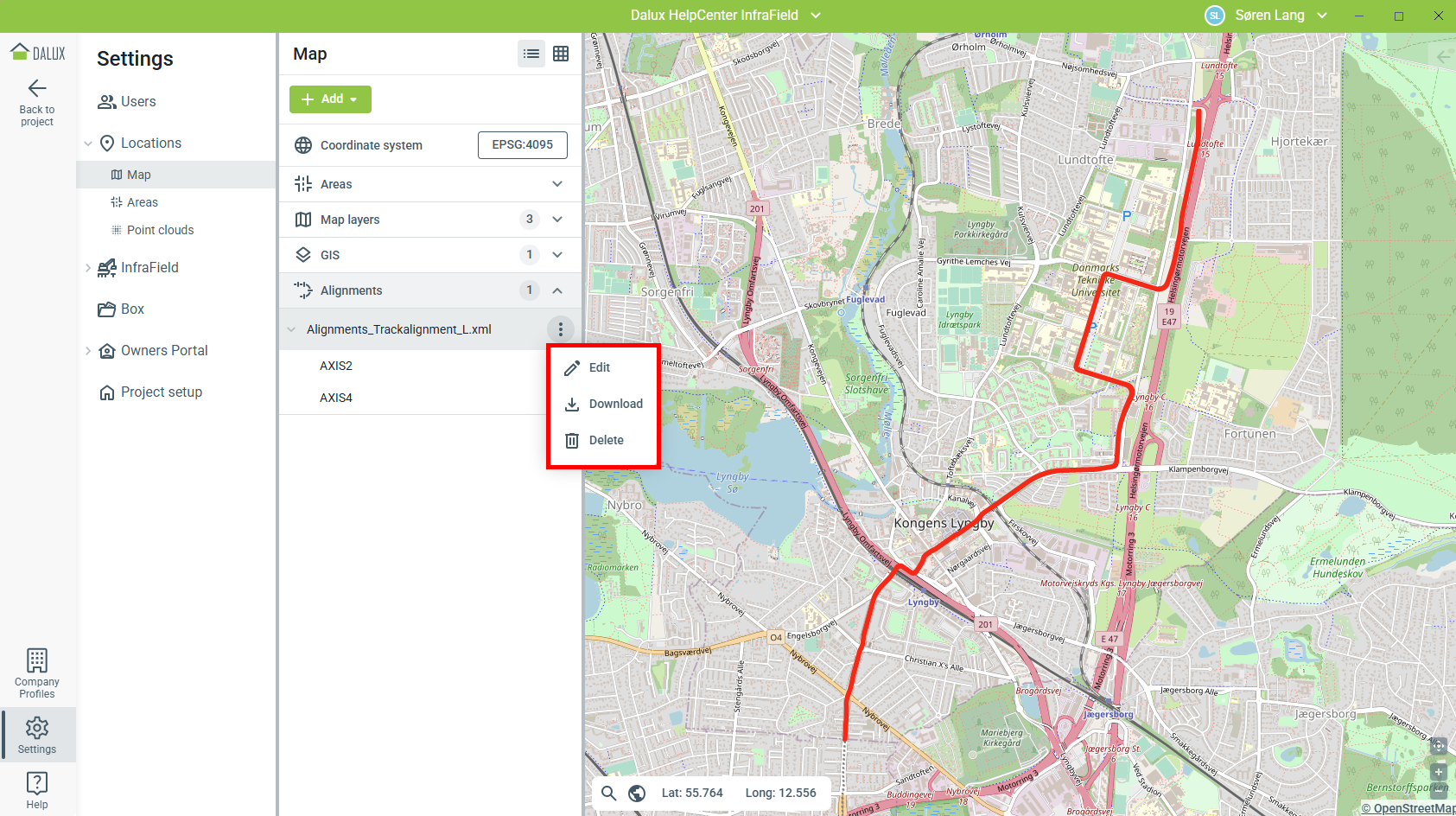

Pliki są wyświetlane w ustawieniach Mapa, a każde dopasowanie z pliku jest pokazane poniżej.
Użyj ikony , aby
Edytować,
Pobrać, lub
Usunąć plik.
Po pomyślnym przesłaniu dopasowań do Lokalizacji stają się one dostępne dla użytkowników do nawigacji i tworzenia przekrojów, a także możesz ich użyć do tworzenia stref lub obliczania ilości.
Czytaj więcej
Przeczytaj więcej o różnych zastosowaniach dopasowań w InfraField w poniższych artykułach:
Jak korzystać z map w InfraField na komputerze
