Jak skonfigurować Obszary i Struktury

W tym artykule dowiesz się, jak skonfigurować obszary i struktury w InfraField.

Projekty infrastrukturalne na dużą skalę zazwyczaj składają się z liniowych korytarzy, takich jak drogi lub dopasowania kolejowe, połączonych ze stałymi strukturami zlokalizowanymi wzdłuż korytarza, takimi jak stacje, budynki techniczne, mosty lub szyby dostępowe.

Chociaż te elementy mogą zawierać podobne rodzaje danych (modele, teren i rysunki), są one skonfigurowane i obsługiwane inaczej w Dalux InfraField.

Elementy liniowe powinny być skonfigurowane jako Obszary, natomiast elementy przypominające budynki lub stałe elementy strukturalne jako Struktury. Ten artykuł wyjaśnia różnice oraz jak poprawnie je skonfigurować.

Obszary

Obszary służą do organizacji liniowych projektów infrastrukturalnych. Obszar reprezentuje ciągły zakres geograficzny, taki jak droga lub dopasowanie linii kolejowej.

Obszary:

• Nie zawierają poziomów
• Mogą rozciągać się na maksymalnie 50 km
• Obsługują modele terenu, modele Design oraz mapowane rysunki
• Mogą być segmentowane przy użyciu dopasowań

Obszary są wyświetlane w widoku mapy, gdy co najmniej jeden plik BIM z danymi współrzędnych został przesłany.

Więcej informacji o obsługiwanych formatach znajdziesz w tym artykule: Obsługiwane formaty danych w InfraField.

Utwórz nowy obszar

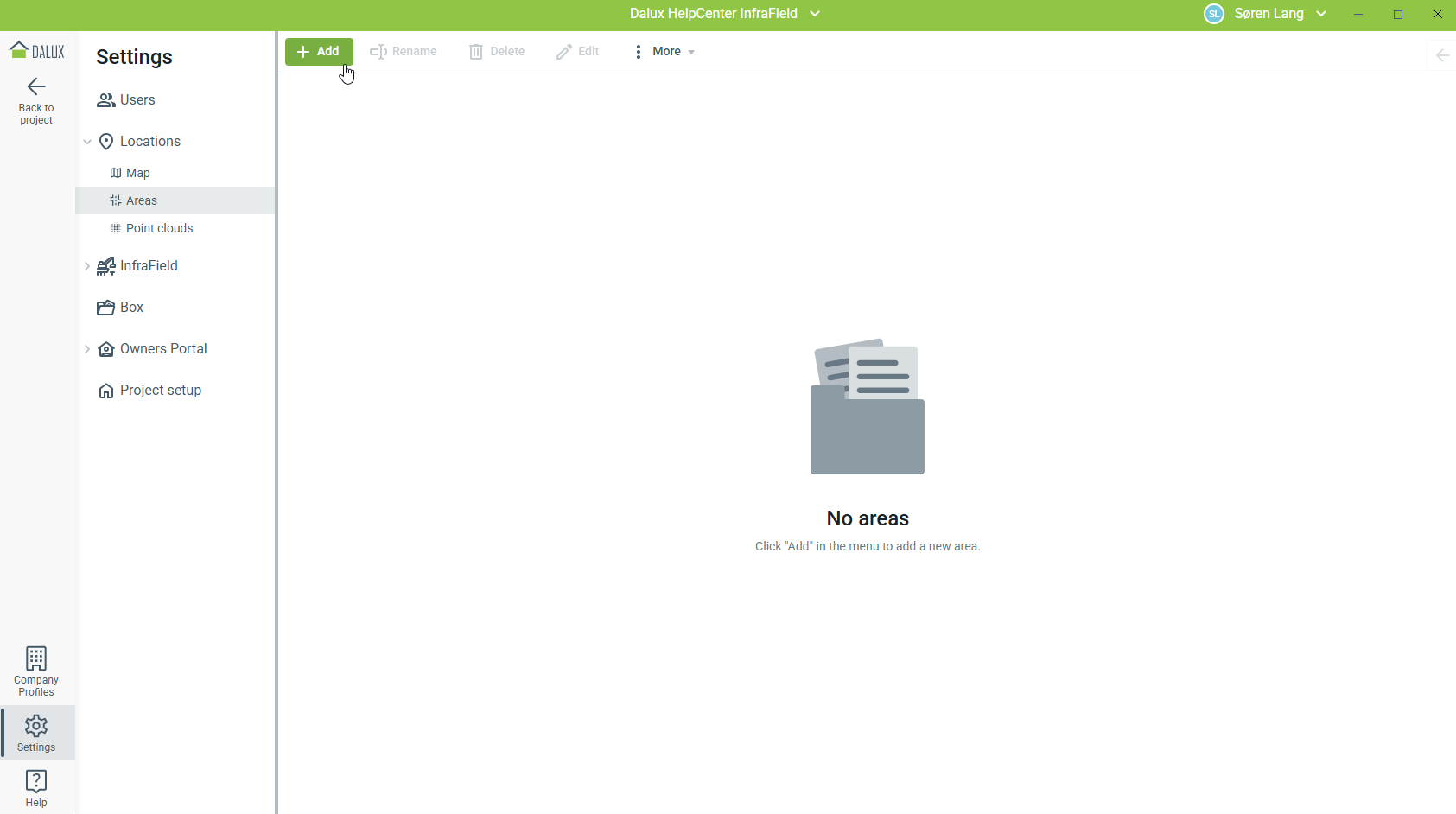

Aby utworzyć nowy obszar, przejdź do:

Ustawienia Lokalizacje ObszaryDodajWpisz nazwę'Dodaj obszar'

Następnie możesz przesłać modele i rysunki do tego obszaru z Twojego komputera lub Dalux Box.

Przesyłanie plików modelu

Pliki modelu w obszarze są automatycznie pozycjonowane zgodnie ze współrzędnymi osadzonymi w modelu oraz układem współrzędnych zdefiniowanym dla projektu. Możesz przeczytać więcej o układach współrzędnych w tym artykule: Jak skonfigurować układy współrzędnych.

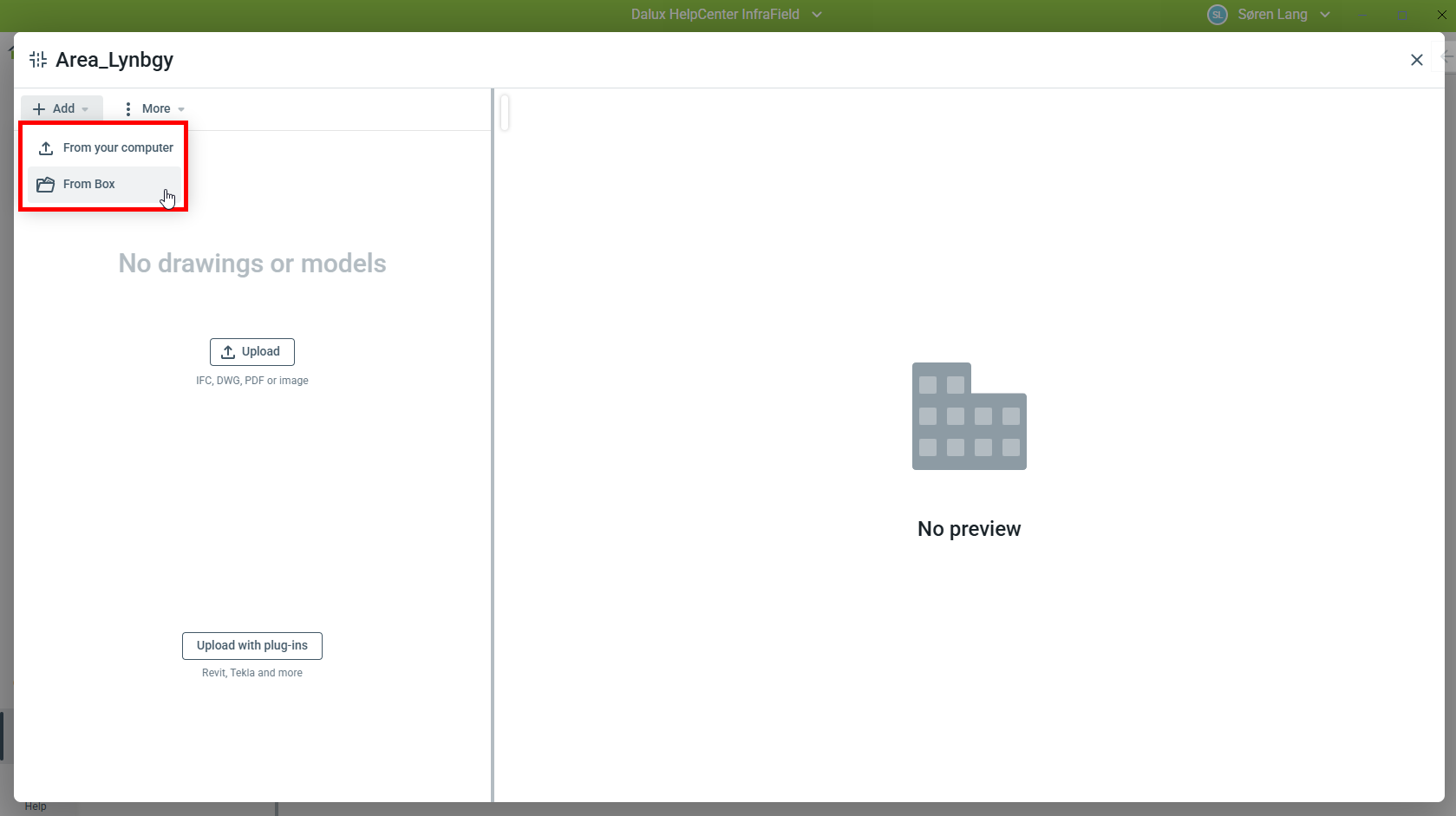

Aby przesłać pliki modelu, otwórz obszar i wybierz DodajPrześlij z komputera lub Z Box.

Wybierz pliki modelu i wypełnij powiązane metadane, jeśli przesyłasz nowe pliki z Twojego komputera.

Podczas przesyłania wybierz rodzaj pliku:

• 'Model 3D' dla modeli Design
• 'Teren' dla modeli terenu

Przesyłanie modeli terenu

Modele terenu są przesyłane w ten sam sposób co modele Design, ale muszą być kategoryzowane jako 'Teren'.

Modele terenu nie są wyświetlane w widoku mapy i można je włączać lub wyłączać w widoku 3D.

Przesyłanie i odwzorowywanie rysunków

Rysunki są przesyłane w ten sam sposób co modele. Ich umiejscowienie zależy od tego, czy dane współrzędnych są osadzone w pliku.

Dziedziny pomagają lepiej uporządkować Twoje projekty, dzięki czemu zespoły od razu znajdują odpowiednie rysunki.

• Rysunki z danymi współrzędnych (np. niektóre pliki DWG) są umieszczane automatycznie i nie można ich ręcznie przesunąć.
• Rysunki bez współrzędnych muszą być mapowane ręcznie do modelu.

Rysunki planów można mapować do widoku z góry.

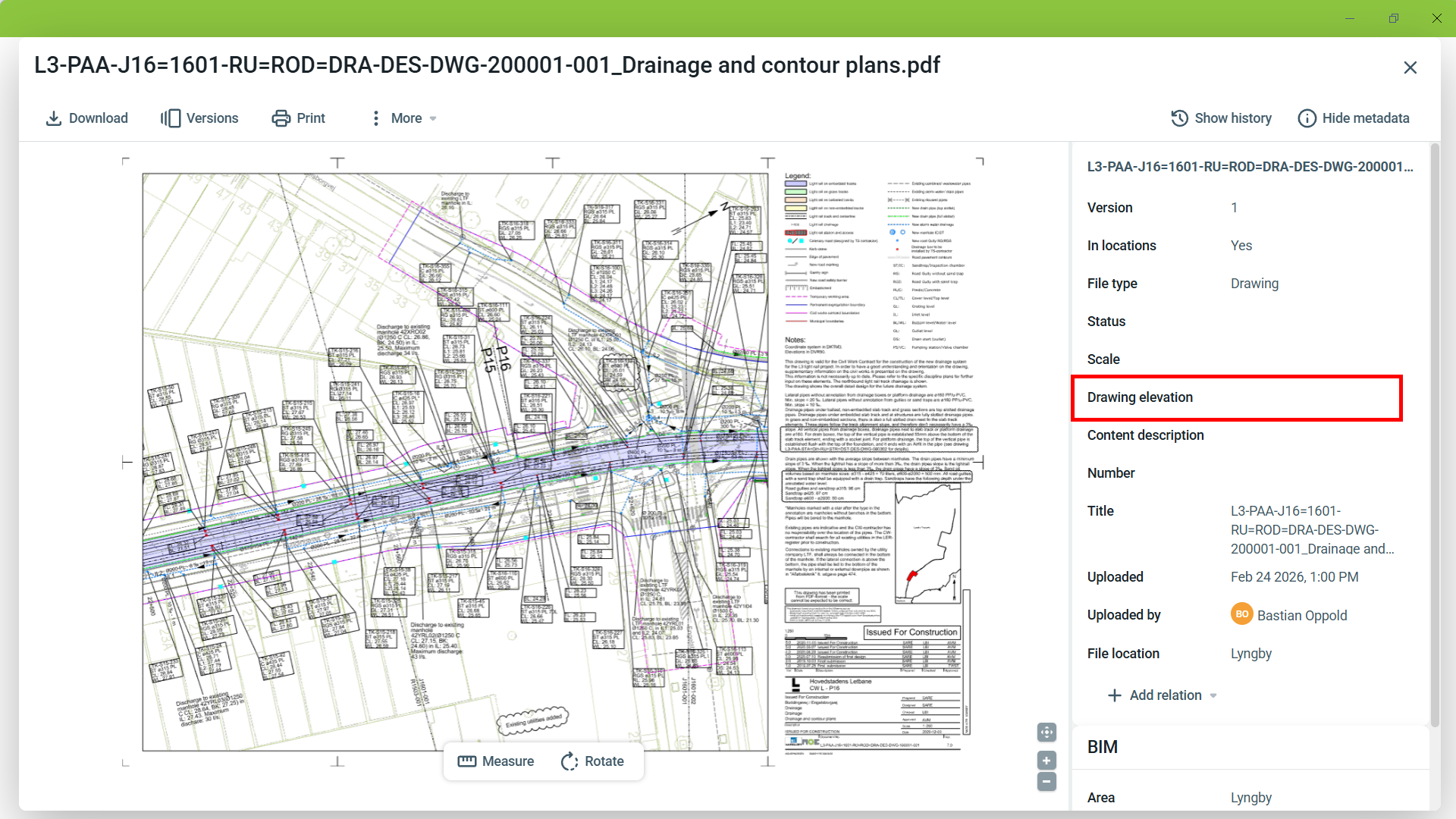

W metadanych rysunku możesz określić jego elewację. Możesz

• Pozostaw elewację rysunku pustą: wysokość rysunku będzie dynamicznie dostosowywana w widoku podzielonym, w zależności od Twojej pozycji.
• Zdefiniuj stałą elewację rysunku: wysokość rysunku jest statyczna.

Zauważ, że po dodaniu elewacji zachowanie nigdy nie powróci do dynamicznego wyświetlania, nawet jeśli usuniesz elewację z tego rysunku.

Odwzorowywanie rysunków przekrojowych

W liniowych projektach infrastrukturalnych rysunki przekrojowe przedstawiają przekroje poprzeczne wykonane wzdłuż dopasowania korytarza. W przeciwieństwie do budynków (lub struktur), gdzie rysunki są mapowane do zdefiniowanych poziomów, rysunki przekrojowe w obszarach są mapowane do pozycji wzdłuż dopasowania.

Gdy dopasowania są dostępne w projekcie, powinny być użyte jako odniesienie do mapowania rysunków przekrojowych. Wybrane dopasowanie jest wyświetlane w widoku z góry, co pozwala zdefiniować:

• Pikietaż (pozycja) wzdłuż dopasowania
• Kierunek cięcia przekroju
• Dokładna lokalizacja przekroju

Zapewnia to, że rysunek dokładnie odpowiada geometrii korytarza i może być spójnie nawigowany względem dopasowania.

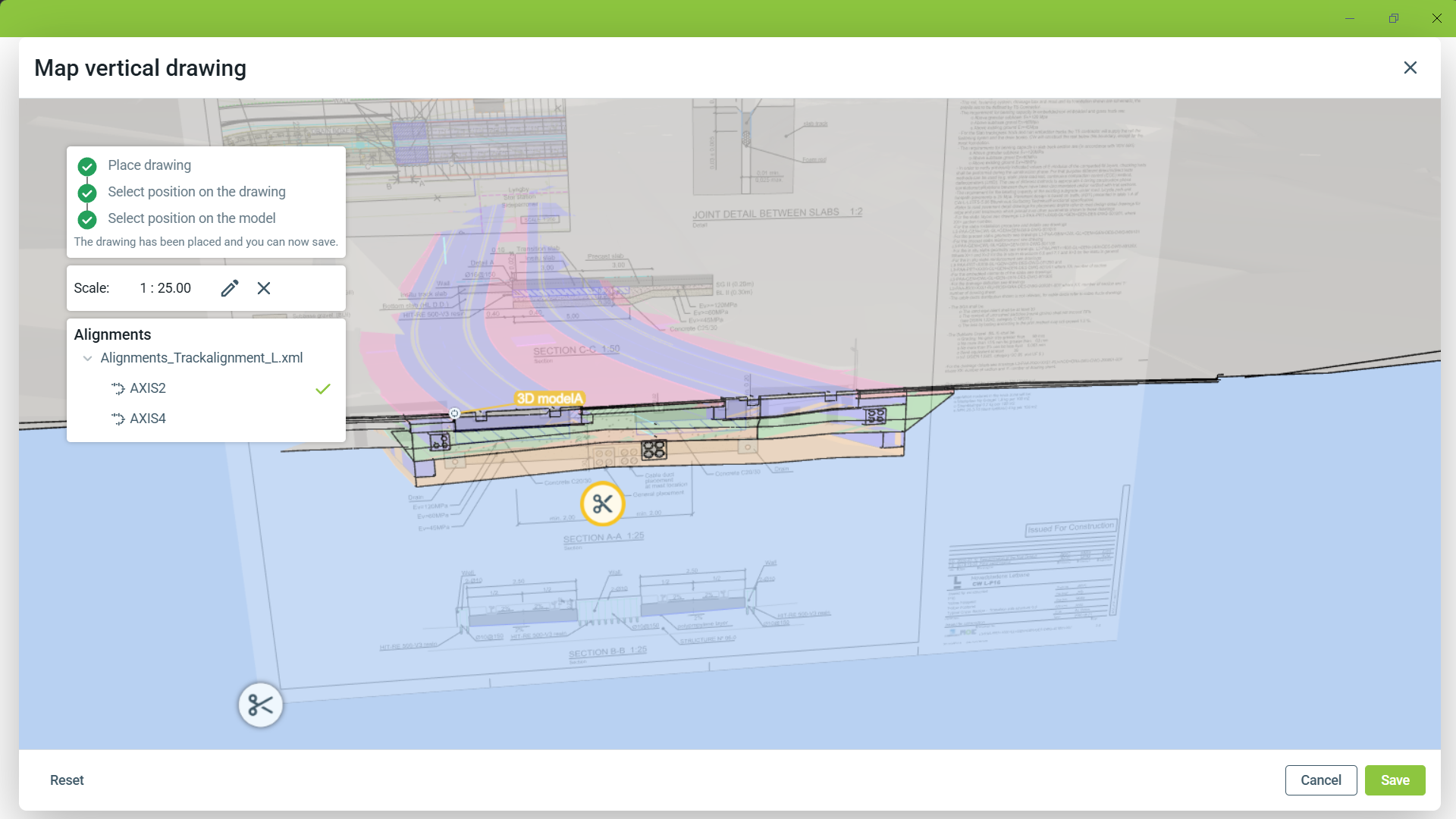

Najedź kursorem na rysunek i kliknij Odwzoruj pionowo.

Jeśli nie jest dostępne żadne dopasowanie, kliknij '3D' i postępuj zgodnie z procesem opisanym w tym artykule: Mapuj rysunki pionowo.

Zwróć uwagę, że to podejście jest znacznie bardziej żmudne. Jeśli masz dostępne pliki dopasowań, zalecamy najpierw je przesłać, a następnie mapować rysunki przekrojowe.

W przypadku projektów opartych na korytarzach zdecydowanie zaleca się więc przesłanie dopasowań przed mapowaniem rysunków przekrojowych.

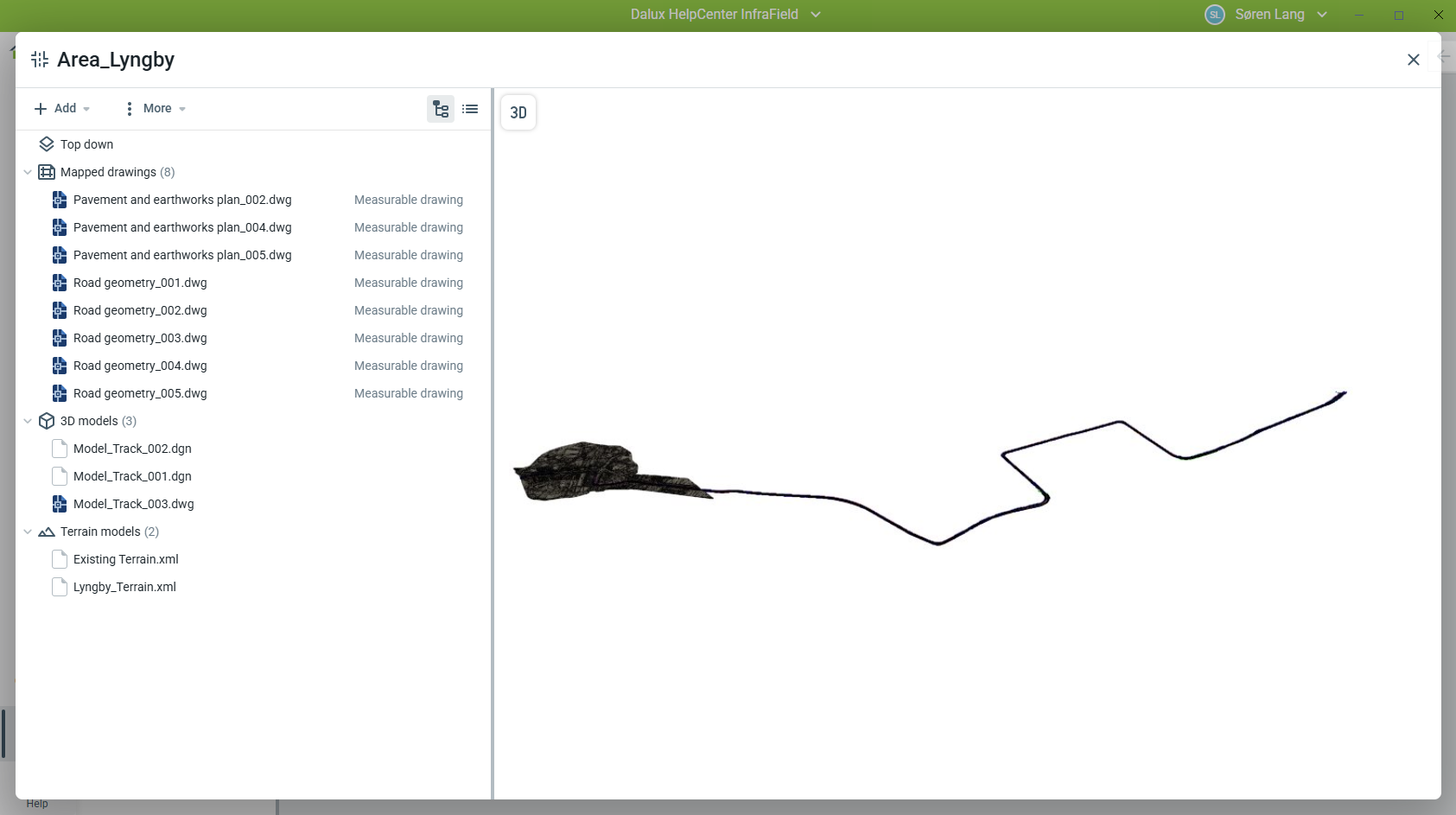

Wynikowa konfiguracja obszaru

Gdy pliki zostaną przesłane i przetworzone, są organizowane według rodzaju i dziedziny. Podgląd 3D połączonych modeli jest dostępny.

Obszar musi zawierać co najmniej jeden model BIM z danymi współrzędnych, aby był wyświetlany w widoku mapy. Obszary zawierające wyłącznie pliki PDF lub obrazy nie mogą być umieszczane geograficznie.

Maksymalna odległość między obiektami wynosi 50 km na obszar.

Więcej opcji

W menu Więcej możesz uzyskać dostęp do Dziennika obszaru lub zobaczyć Podgląd modelu.

Dla każdego rysunku możesz kliknąć ikonę , aby uzyskać następujące opcje:

• Edytuj: Otwórz plik, aby edytować metadane, folder lub przesłać nową wersję
• Usuń: Usuń ten plik z Lokalizacji i Box.
• Dodaj do Box: Jeśli ten plik został przesłany z komputera, możesz dodać ten plik do folderu w Dalux Box.
• Usuń z obszaru: Jeśli ten plik został również przesłany do Box, możesz usunąć go z obszaru bez usuwania go.
• Dziedzina: Ustaw dziedzinę/poddziedzinę.
• Lokalizacje: Pozwala zdecydować, czy rysunek powinien być widoczny w Lokalizacje czy nie.

Dla plików modelu przesłanych jako modele 3D możesz Zmień na model terenu. Dla plików modelu przesłanych jako modele terenu możesz Zmień na model 3D.

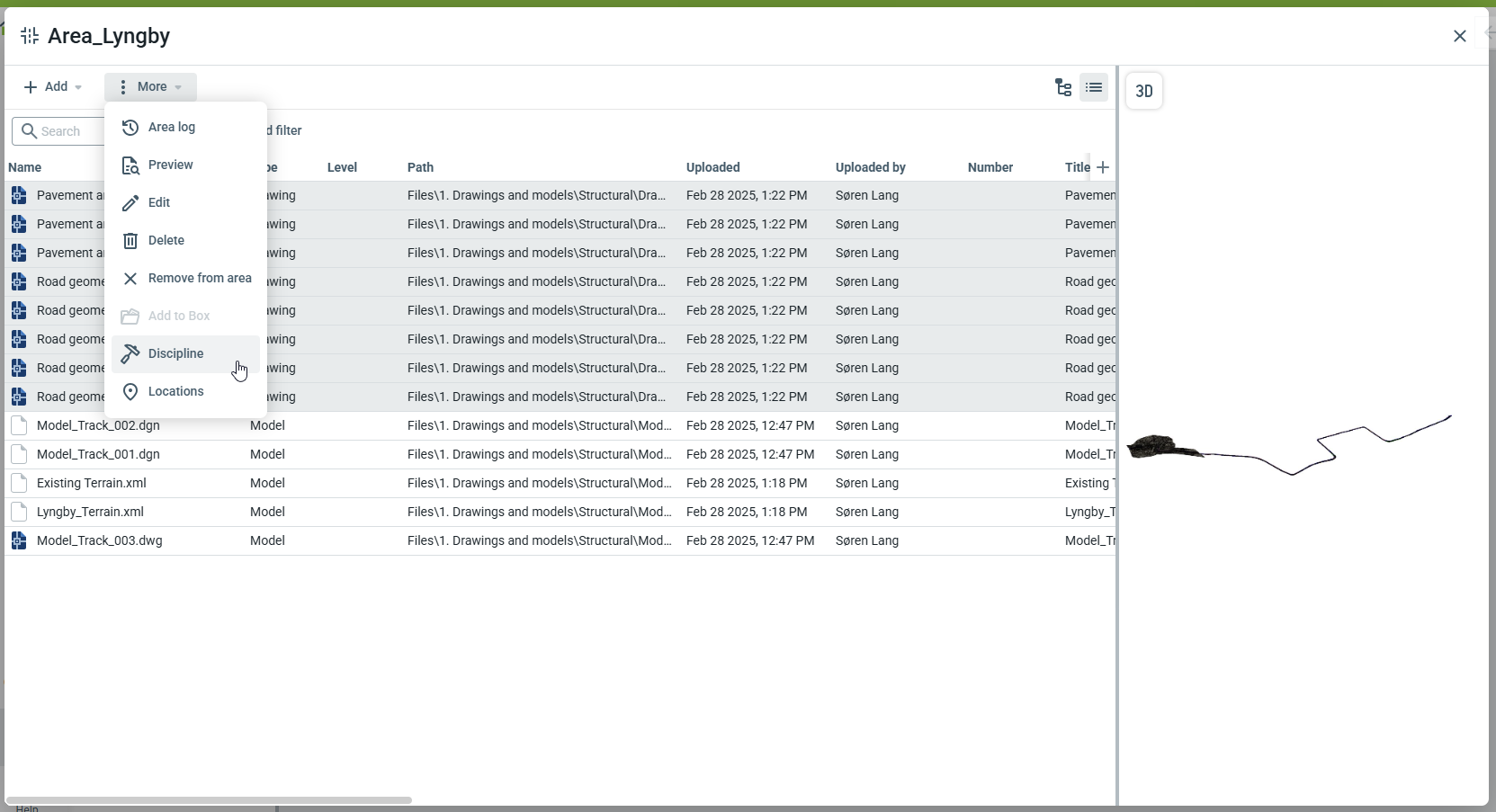

Domyślny widok to widok folderu, ale możesz go zmienić, klikając ikonę w prawym górnym rogu. Wyświetli pliki w standardowym widoku listy, gdzie można szukać i filtrować zawartość. Możesz wybrać wiele plików, aby edytować je lub usunąć jednocześnie.

Struktury

Struktury są używane dla pionowych lub przypominających budynki elementów, które są umieszczane wzdłuż lub w obrębie liniowych projektów infrastrukturalnych, takich jak stacje lub budynki techniczne.

W przeciwieństwie do obszarów, struktury:

• Zawierają poziomy
• Są ograniczone do maksymalnej długości 2 km
• Mają rysunki mapowane do poszczególnych poziomów

Struktury są umieszczane zgodnie ze współrzędnymi w ich plikach BIM i nie można ich ręcznie pozycjonować.

W widoku mapy wyświetlany jest tylko automatycznie wygenerowany widok z góry zarysu modelu. Rysunki dołączone do struktury nie są wyświetlane bezpośrednio na mapie.

Aktywuj struktury

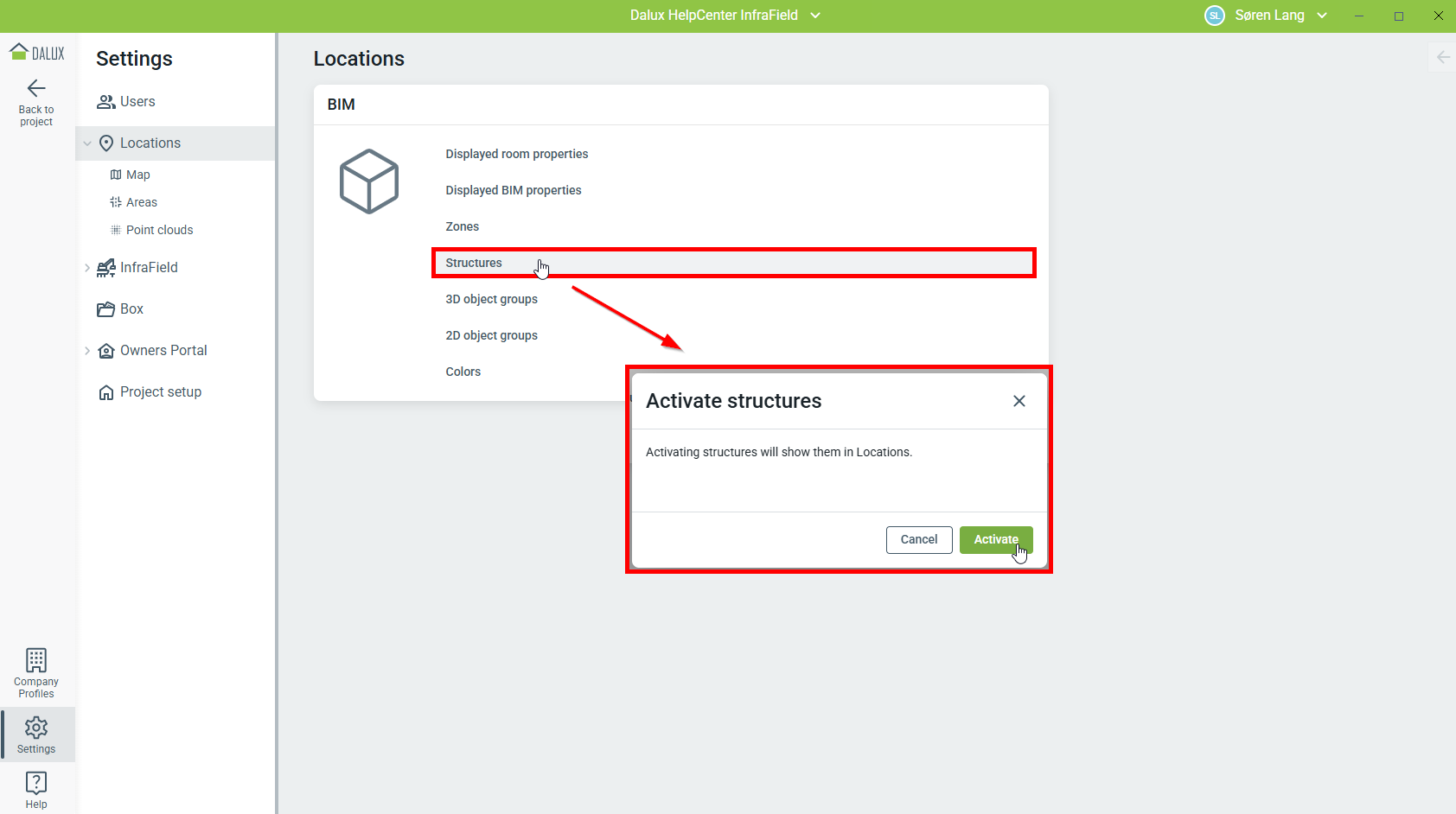

Struktury muszą zostać aktywowane przed użyciem. Aby aktywować struktury, przejdź do:

Ustawienia Lokalizacje 'Struktury''Aktywuj'

Utwórz nową strukturę

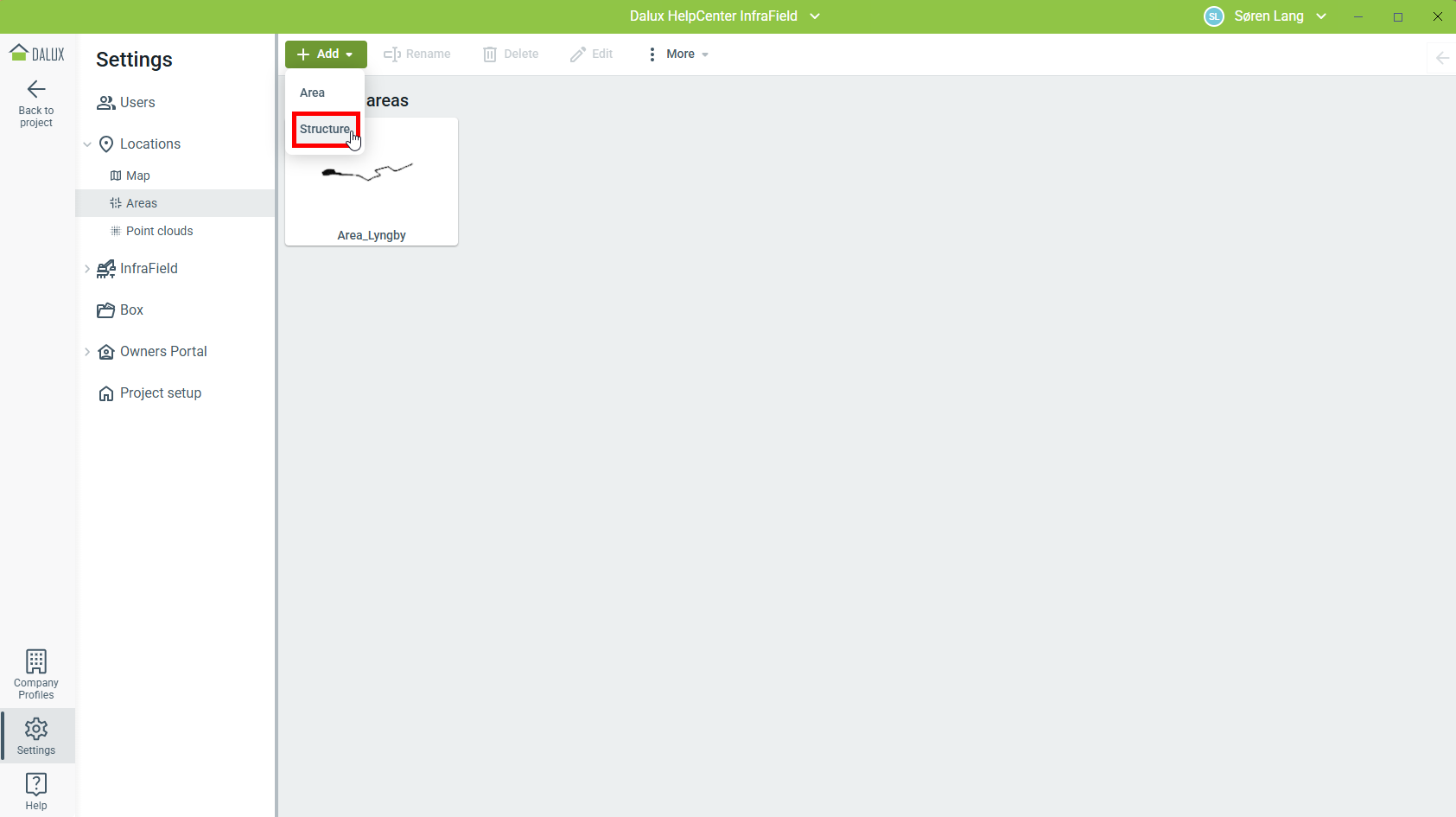

Aby utworzyć nową strukturę, przejdź do:

Ustawienia Lokalizacje Obszary Dodaj 'Struktura'

Modele i rysunki są przesyłane w ten sam sposób jak w budynkach. Ponieważ zachowują się tak samo, można tworzyć poziomy i mapować rysunki do konkretnych poziomów. Przeczytaj więcej na ten temat w tym artykule: Prześlij pliki modeli IFC i rysunki 2D.

Kluczowe różnice
