W tym artykule wyjaśnimy, jak ustawić wstępnie zdefiniowane lub niestandardowe systemy koordynat w InfraField.
Systemy koordynat są niezbędne w projektach cywilnych, ponieważ zapewniają, że dane projektowe, pomiarowe, budowlane i GIS pozostają dokładnie wyrównane przez cały cykl życia.
Gdy odniesienia do systemu koordynat są niespójne, błędy kumulują się na kolejnych etapach, prowadząc do niewyrównanych modeli, przesuniętych powierzchni, nieprawidłowych elewacji i kosztownych błędów budowlanych.
Współdzielone ramy systemu koordynat zapewniają dokładne pozycjonowanie w terenie, niezawodne nakładanie modeli między CAD/BIM a GIS oraz płynną integrację danych pomiarowych, skanów z drona, LiDAR-u i modeli projektowych.
Uprawnienia
Aby ustawić system koordynat, musisz mieć rolę Administrator projektu lub należeć do niestandardowej grupy użytkowników z uprawnieniami do wyświetlania i edycji obszarów, budynków i lokalizacji.
Jak ustawić system koordynat
System koordynat lokalizuje projekt w rzeczywistym świecie i dopasowuje wszystkie obszary i struktury do widoku mapy. Po ustawieniu systemu koordynat zostaje on zastosowany do wszystkich obszarów i struktur w projekcie i nie musisz umieszczać ich ręcznie na mapie.
OSTRZEŻENIE
Upewnij się, że od początku wybierzesz prawidłowy system koordynat, aby później nie wpływać na obszary i struktury.

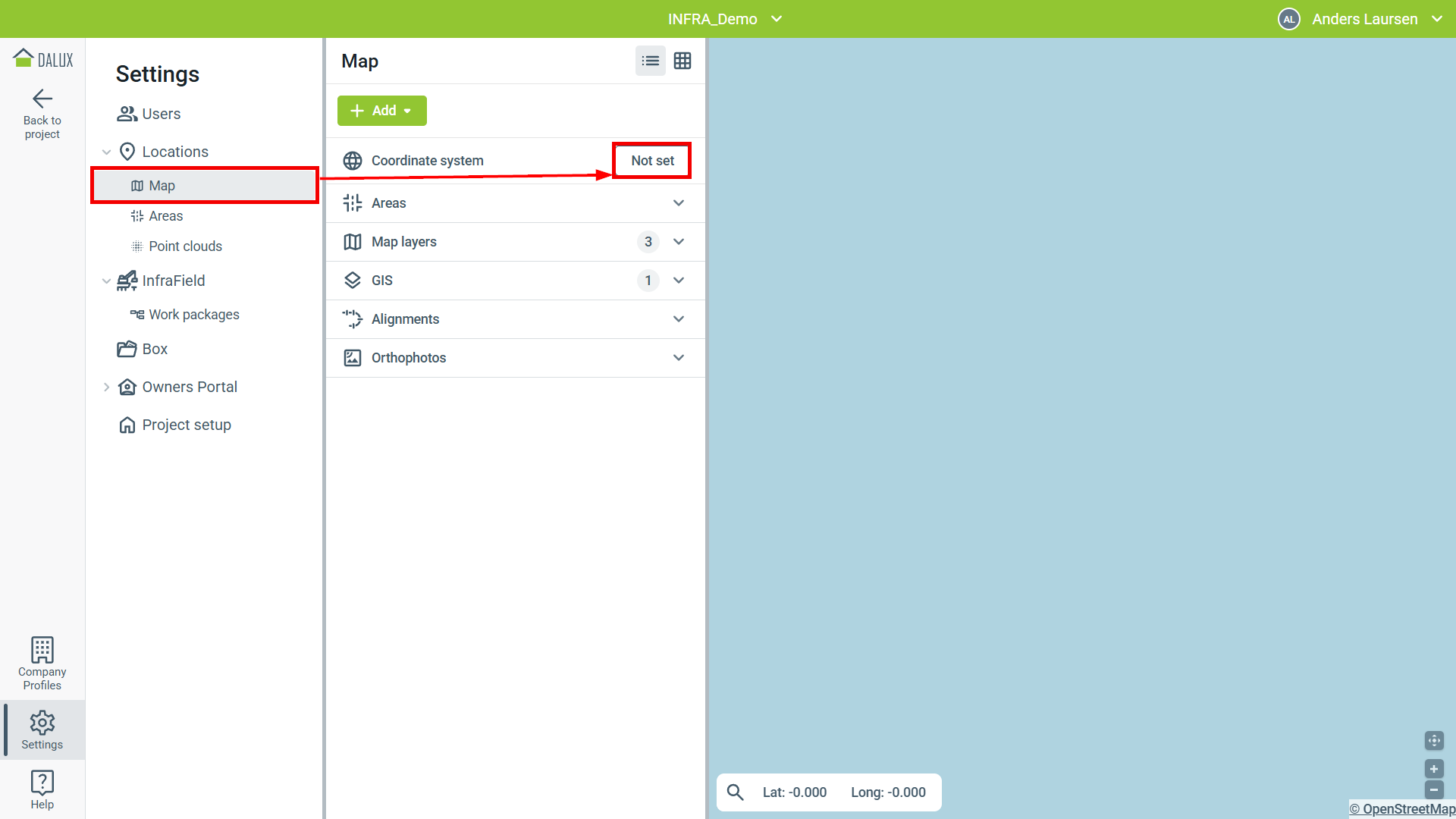

Aby umieścić projekt w prawidłowym systemie koordynat, przejdź do
Ustawienia
Lokalizacje
Mapa
W System koordynat kliknij 'Nie wyświetlono'.

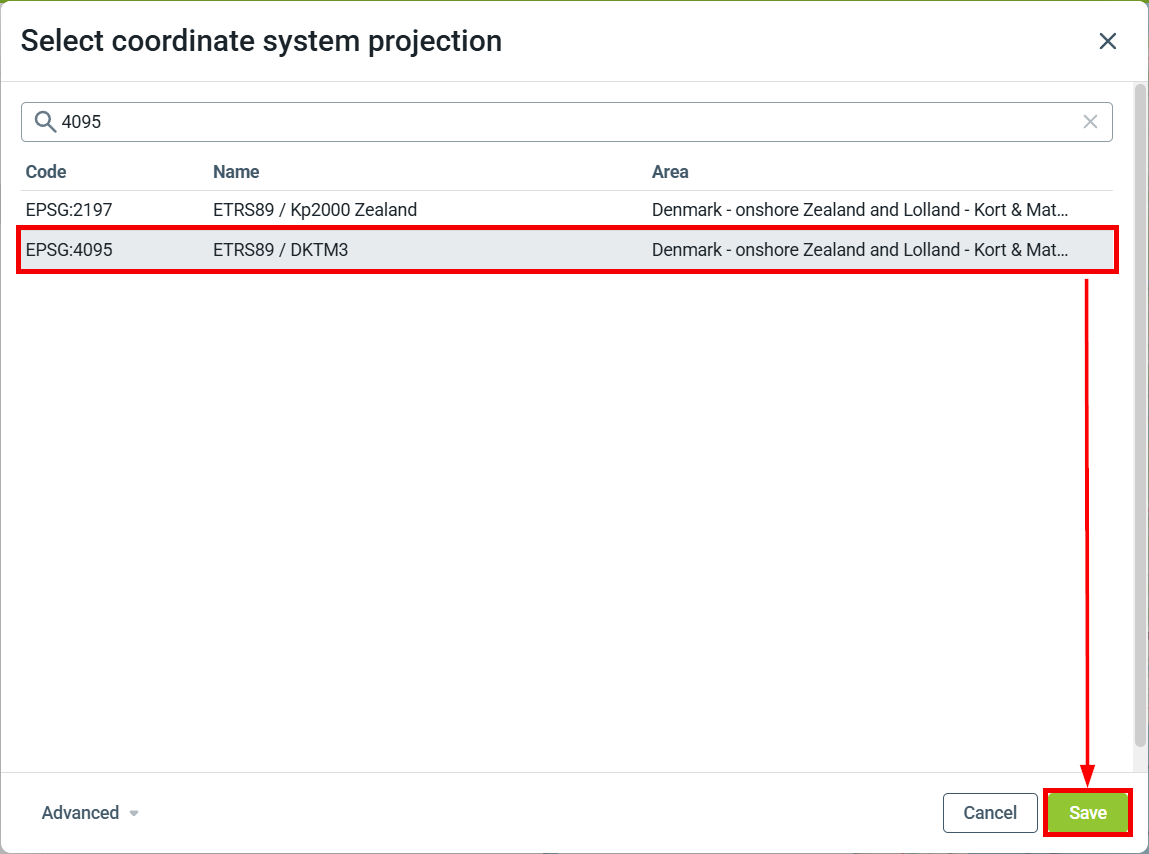

Możesz wyszukać właściwy system koordynat według kodu, nazwy lub obszaru. Gdy znajdziesz poprawny system, wybierz go z listy i kliknij 'OK'.
Jeśli nie musisz nic dostosowywać, twój system koordynat jest teraz zastosowany do projektu i gotowy do użycia.
Opcje zaawansowane

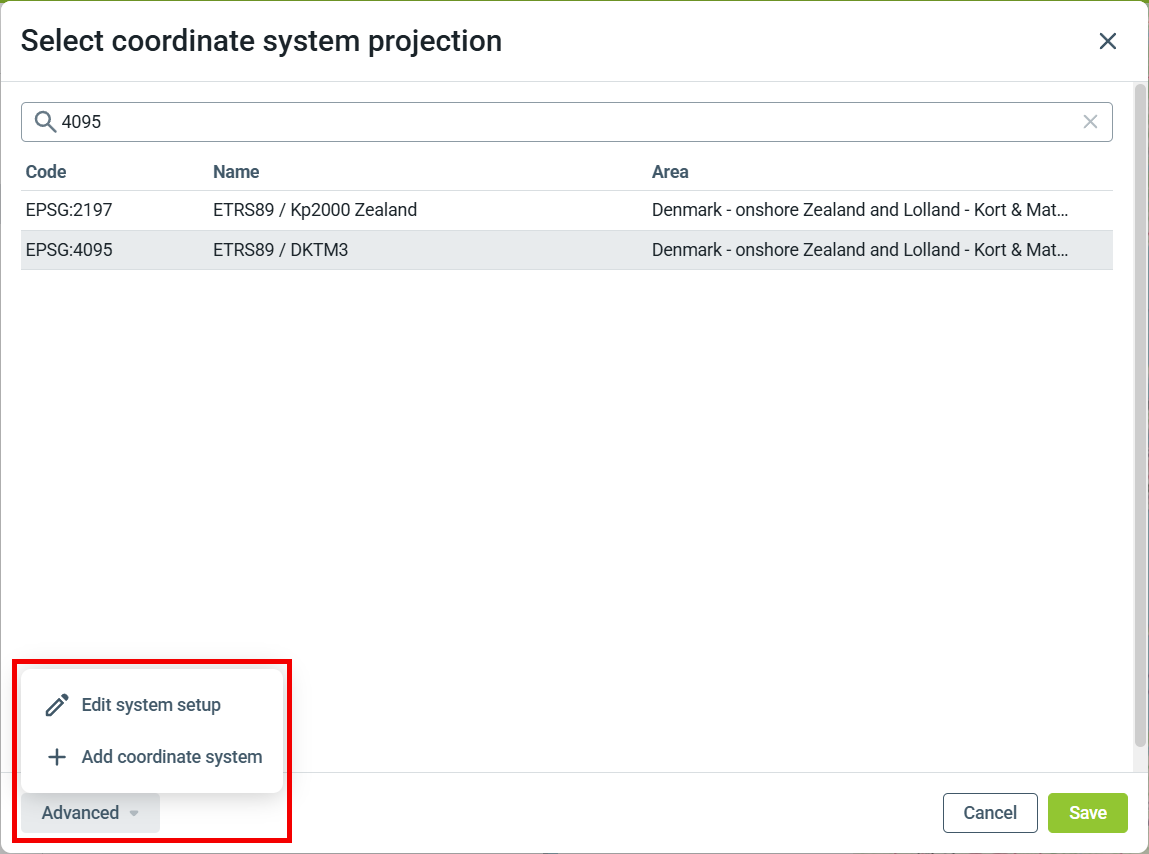

W menu 'Zaawansowane' możesz albo edytować bieżącą konfigurację systemu koordynat, albo dodać własny niestandardowy system koordynat.

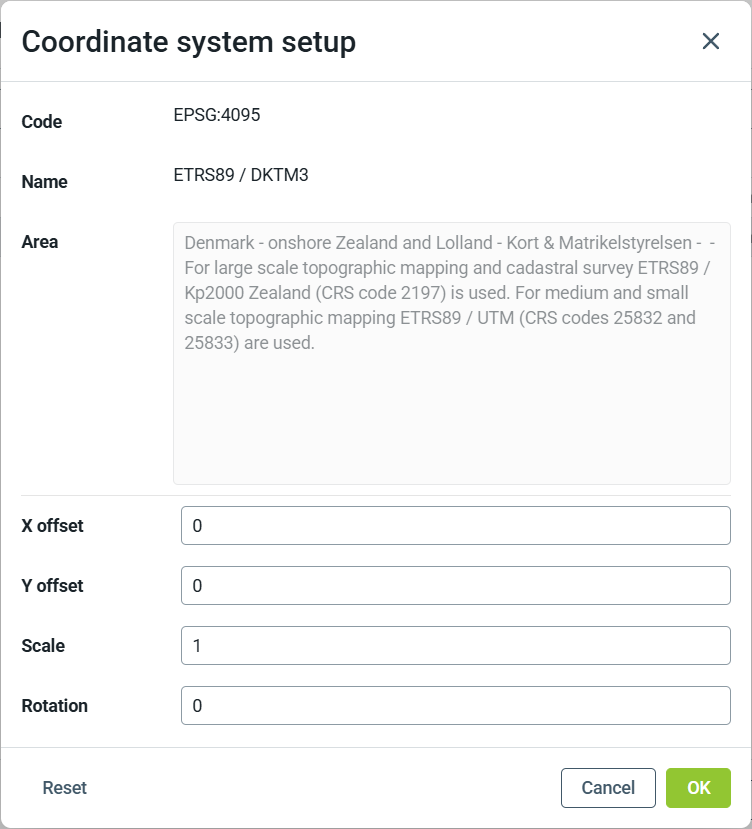

W Edytuj ustawienia systemu możesz dostosować bieżącą wybraną projekcję systemu, aby dopasować ją do projektu. Odbywa się to poprzez dostosowanie przesunięcia X i Y, skali oraz rotacji.
Zastosuj zmiany w razie potrzeby i kliknij 'OK', aby zapisać.
Kliknij 'Reset', aby powrócić do domyślnych wartości projekcji.
Dodaj niestandardowy system koordynat
Jeśli nie możesz znaleźć systemu koordynat, którego używasz, lub chcesz dodać własny niestandardowy system koordynat, możesz dodać go do listy.
Robi się to z menu 'Zaawansowane', klikając Dodaj system koordynat.

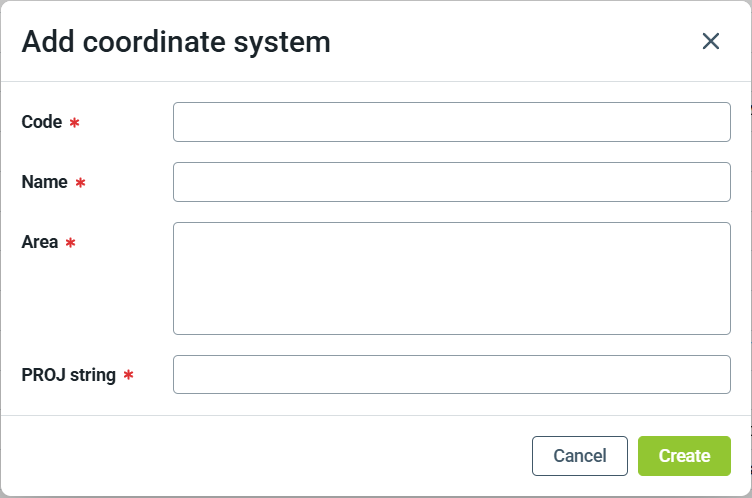

Wprowadź wymagane informacje: Kod, Nazwa i Obszar — są one wyświetlane w widoku listy.
Pole 'PROJ string' powinno zawierać wartości dla twojego niestandardowego systemu koordynat.
Zwróć uwagę, że 'Code' nie może być później edytowany, więc upewnij się, że wprowadzasz poprawną wartość. Jeśli musisz zmienić kod, będziesz musiał usunąć system koordynat i zacząć od nowa.
Po dodaniu system koordynat można wybrać tak jak każdą z domyślnych opcji.
Edytuj niestandardowy system koordynat

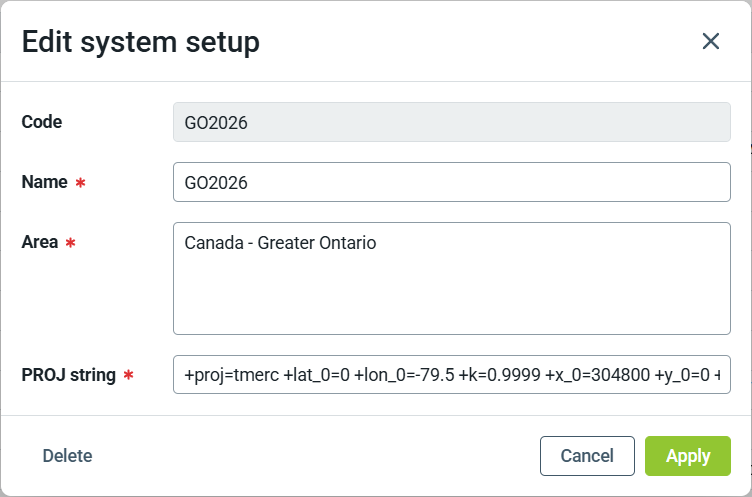

Gdy wybrano niestandardowy system koordynat, Edytuj ustawienia systemu pozwala na edycję nazwy, obszaru i ciągu PROJ.
Aby usunąć Niestandardowy system koordynat, kliknij 'Usuń' w lewym dolnym rogu. Zostaniesz poproszony o potwierdzenie działania, zanim zostanie ono usunięte.
Usuniętych systemów nie można przywrócić, ale w razie potrzeby możesz utworzyć nowy z tymi samymi informacjami.
Usunięcie wchodzi w życie natychmiast dla wszystkich użytkowników, więc upewnij się, że odpowiednio to zaplanujesz, jeśli projekt jest aktywny.
Czytaj więcej
Jeśli chcesz dowiedzieć się więcej o konfigurowaniu danych GIS, przeczytaj ten artykuł: Jak skonfigurować GIS i LandXML.
