Planowanie zakresu dla planów testowych i planów kontroli pozwala określić, jak często i w jakich lokalizacjach należy przeprowadzać kontrolę.
W ten sposób można śledzić postęp wykonanych prac i liczbę zaległych kontroli w projekcie.
Czytaj więcej
Jeśli chcesz dowiedzieć się więcej o tym, jak skonfigurować plany testowe lub plany kontroli, przeczytaj ten artykuł:
Jeśli chcesz używać stref, grup obiektów 3D lub grup obiektów 2D, zdecydowanie zalecamy skonfigurowanie ich przed ustaleniem zakresu dla każdego punktu inspekcyjnego:
- Strefy: Strefy pozwalają uporządkować kontrole w zarządzalne obszary. Jeśli chcesz używać grup obiektów 3D lub 2D, konieczne jest skonfigurowanie stref.
- Grupy obiektów 3D: Skonfiguruj grupy obiektów 3D do planowania kontroli dla wielu elementów 3D.
- Grupy obiektów 2D: Używaj grup obiektów 2D, jeśli chcesz przeprowadzić kontrole dla wielu elementów, ale nie masz modelu 3D. Grupy obiektów 2D mogą być również używane do planowania kontroli w lokalizacjach, jeśli nie są one związane z konkretnymi obiektami.
Czytaj więcej
Aby dowiedzieć się więcej o strefach, przeczytaj ten artykuł: Strefy i warstwy stref.
Aby dowiedzieć się więcej o grupach obiektów 2D i 3D, przeczytaj ten artykuł: Jak utworzyć grupy obiektów 2D / 3D.
Konfigurowanie zakresu dla planów testowych i planów kontroli

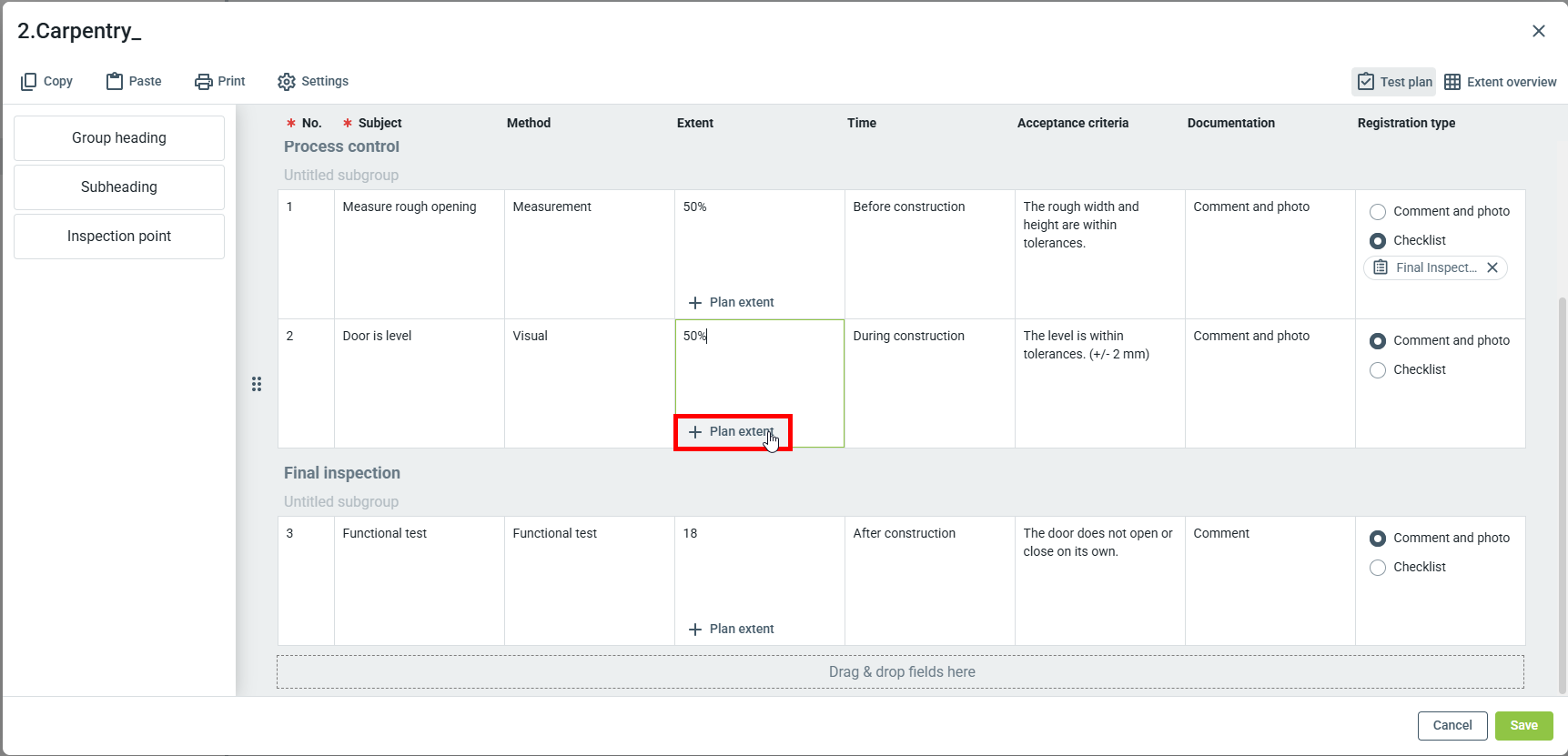

Zakres można zaplanować, klikając Zaplanuj zakres.

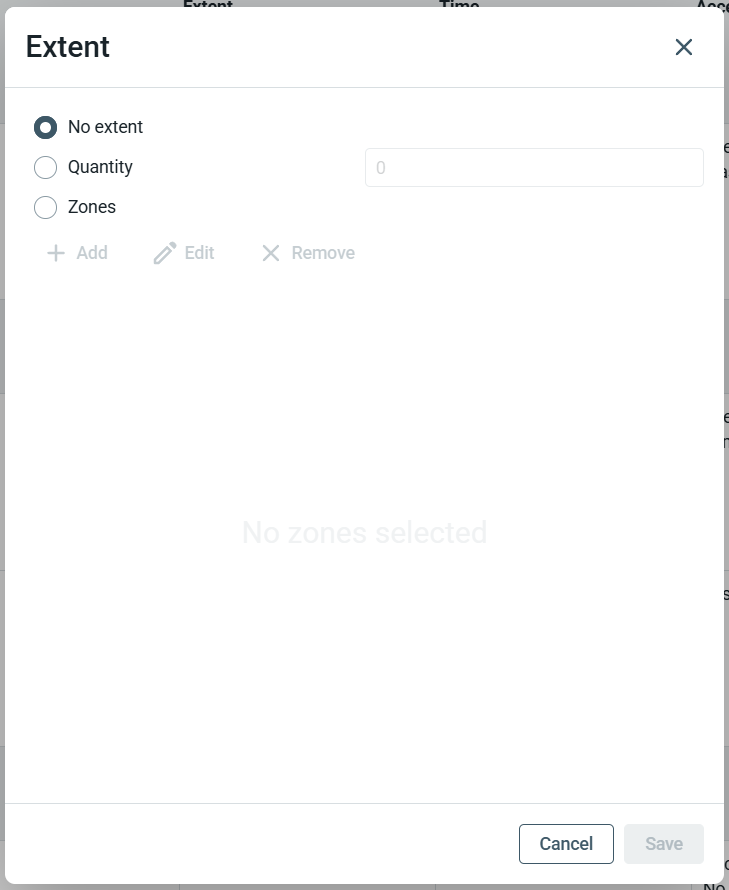

Zakres można ustawić na następujące opcje:
- Brak zakresu (nie zaplanowano określonej liczby testów)
- Ilości (liczba wszystkich zaplanowanych testów, ale niepowiązanych z konkretną lokalizacją)
- Strefy (liczba testów zaplanowanych w określonych miejscach)
Zakres jest opcjonalny i domyślnie ustawiony na „Brak zakresu”.
Jeśli wybierzesz 'Strefy', kliknij na Dodaj, aby określić ilość kontroli dla każdej strefy.
Aby ustawić zakres dla wielu stref, przełącz się na Przegląd zakresu. Ten widok upraszcza planowanie zakresu dla twoich planów testowych lub planów kontroli.
W nowym oknie zobaczysz swój przegląd zakresu.
- Na górze okna pokazano punkty inspekcji
- Po lewej stronie zobaczysz swoje strefy i warstwy stref
- Środkowa część okna zawiera matrycę.
Gdy klikniesz w matrycę, po prawej otworzy się panel. Tutaj możesz ustawić ilość i rodzaj zakresów.
Jak ustawić zakres dla stref bez lokalizacji
Możesz użyć 'Liczba', aby zaplanować określoną liczbę kontroli na strefę, które nie są powiązane z obiektem 3D lub 2D.

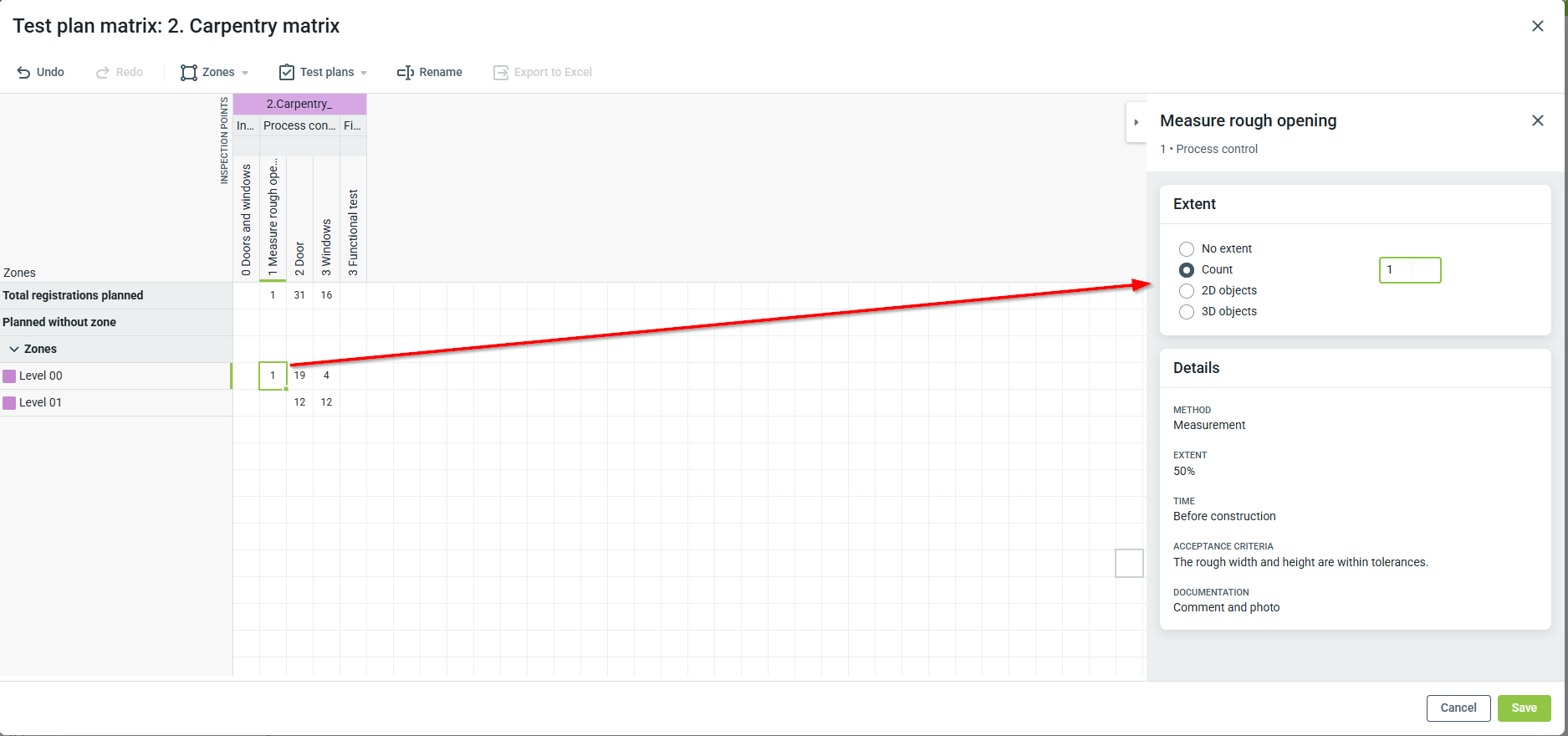

Aby ustawić liczbę, kliknij w komórkę matrycy odpowiadającą punktowi kontroli i strefie. W menu po prawej kliknij 'Liczba' i wpisz, ile testów należy przeprowadzić.

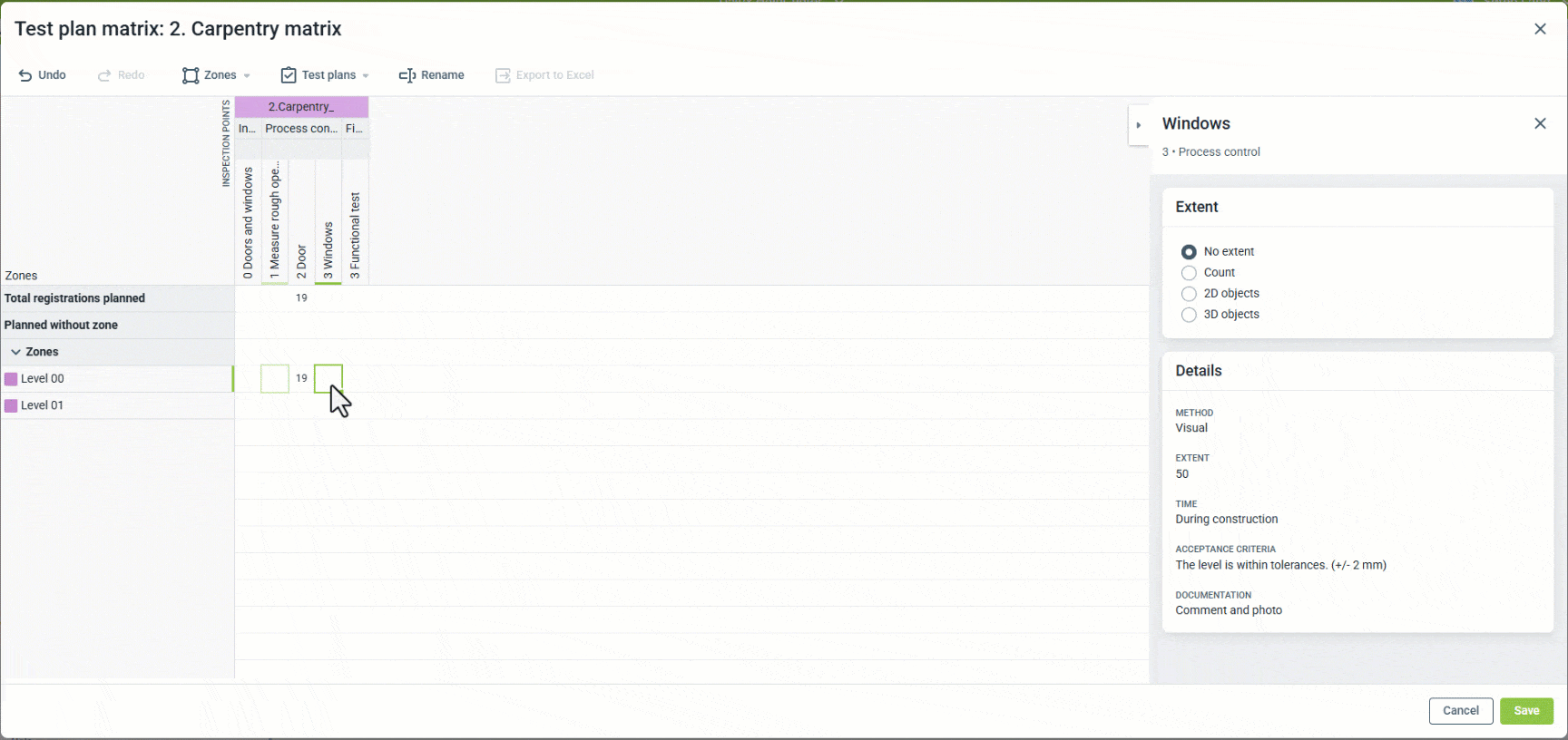

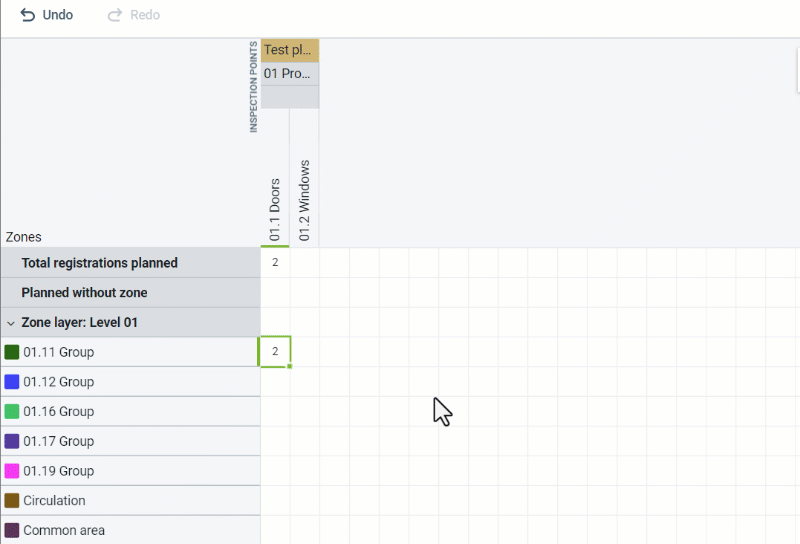

Jeśli zamierzasz używać tej samej liczby we wszystkich lub w wielu strefach, możesz przeciągnąć i upuścić w wielu strefach i punktach kontroli.
Możesz również przeciągnąć i upuścić komórkę 'Brak zakresu', aby szybko zresetować wszystkie zaplanowane zakresy.
Całkowita liczba zaplanowanych rejestracji jest automatycznie aktualizowana i można ją zobaczyć na górze.
W razie potrzeby możesz kliknąć poszczególne komórki w macierzy i zmienić typ lub ilość zakresu w menu po prawej.
Po zakończeniu, pamiętaj, aby kliknąć 'Zapisz'.
Jak używać grup obiektów 2D lub 3D do zakresu
Jeśli utworzyłeś grupy obiektów 2D lub 3D, można ich użyć do automatycznego ustawienia liczby i umieszczenia testów we właściwej lokalizacji.
Możesz przeczytać więcej o strefach obiektów 2D lub 3D w tym artykule: Jak utworzyć grupy obiektów 2D / 3D.
Grupowanie dobrze zdefiniowanych obiektów 2D lub 3D jest przydatne podczas planowania, szczególnie jeśli trzeba sprawdzić każdy obiekt. Na przykład, jeśli musisz sprawdzić każde drzwi w budynku, a każde drzwi są częścią grupy obiektów 2D lub 3D, całkowita liczba jest automatycznie aktualizowana w przeglądzie zakresu.
Informacje techniczne
Zakresy używające obiektów 2D lub 3D są dynamicznie aktualizowane. Dodając lub usuwając obiekty z tych grup, zakres zostanie również automatycznie zaktualizowany.
Upewnij się, że odpowiednie grupy obiektów są dostępne w strefach, w których należy przeprowadzić kontrole. Jeśli w strefie nie ma dostępnych obiektów, jej zakres pozostanie na poziomie 0.

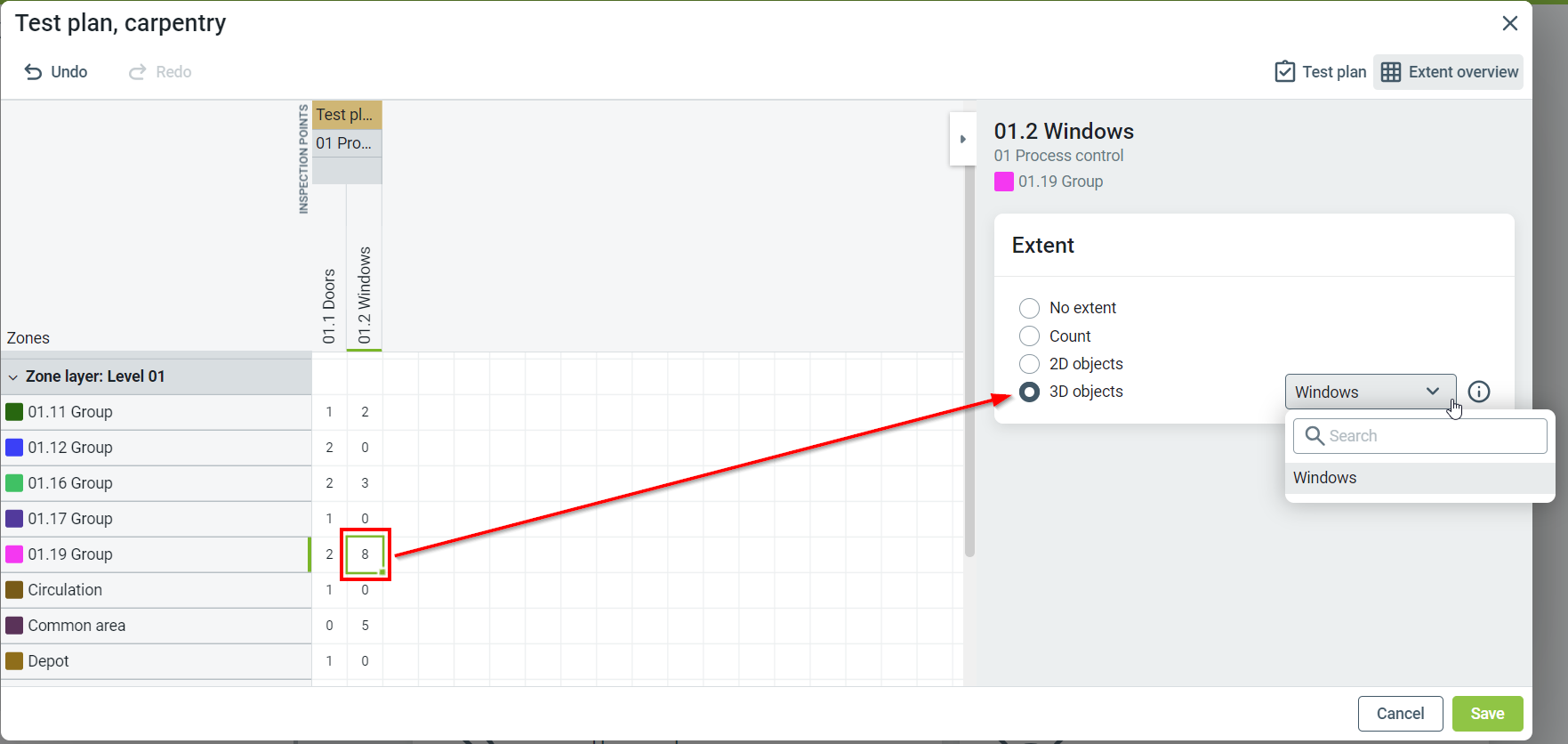

Aby ustawić zakres z grup obiektów 2D lub 3D, kliknij na komórkę w matrycy. Następnie, w menu bocznym, kliknij 'Obiekty 2D' lub 'Obiekty 3D'. Szukaj lub wybierz grupę, której chcesz użyć.
W powyższym przykładzie inspekcja okien jest planowana z wykorzystaniem obiektów 3D.

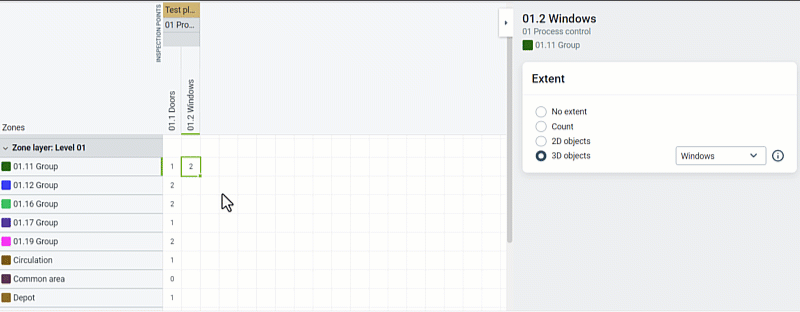

Możesz szybko przeciągnąć i upuścić między wieloma strefami, aby ustawić zakres jako obiekty 2D lub 3D dla stref.
Po zakończeniu, pamiętaj, aby kliknąć 'Zapisz'.
Informacje techniczne dla projektów InfraField
Strefy i zaplanowane inspekcje dla Struktury nie będą widoczne na
Mapie. Użytkownicy będą musieli otworzyć odpowiedni poziom struktury, aby przeprowadzić kontrole.
Częściowy zakres z wykorzystaniem obiektów i stref
Podczas używania zakresu w strefach z grupami obiektów 2D lub 3D, możesz ustawić częściowy zakres. Częściowy zakres pozwala określić procent testów do wykonania.
Na przykład, jeśli specyfikacje wymagają przetestowania 50% wszystkich drzwi i okien na każdym piętrze budynku, można to ustawić jako częściowy zakres.
W miarę testowania obiektów 3D w strefie, zakres jest automatycznie aktualizowany. Kontrole są zakończone, gdy spełniony zostanie częściowy zakres. Kontrole można nadal przeprowadzać, aby przekroczyć częściowy zakres.
Czytaj więcej
Jeśli chcesz dowiedzieć się więcej o korzystaniu z planów testowych i planów kontroli, przeczytaj te artykuły:
