Jak przygotować się do SiteWalk

Ten artykuł pomoże Ci rozpocząć korzystanie z SiteWalk w Twoim projekcie. Możesz używać SiteWalk w projektach wykorzystujących modele BIM oraz w projektach wyłącznie 2D, jeśli pracujesz wyłącznie na rysunkach.

Omówimy wymagany sprzęt i dobre praktyki, aby osiągnąć najlepsze wyniki podczas korzystania z SiteWalks. Możesz używać SiteWalk do:

• Szybka i łatwa wizualna dokumentacja postępu lub stanu końcowego
• Rejestracji obrazu 360°, zintegrowanej z funkcjami Dalux Field
• Porównywania różnych punktów w czasie lub z modelem BIM

Zalecany sprzęt

Zanim zaczniesz korzystać z SiteWalk, będziesz potrzebować odpowiedniego sprzętu. SiteWalk można używać tylko z obsługiwanym aparatem, jak wymieniono poniżej.

Obsługiwany aparat:

• Insta360 X5 - Polecana przez Dalux, wymaga karty SD, np. MicroSD V30
• Insta360 X4* - Wymaga karty SD, np. MicroSD V30

• Ricoh Theta Z1
• Ricoh Theta X - Prosimy pamiętać, że ta kamera zostanie wycofana pod koniec 2025 r. na początku 2026 r.

*Prosimy pamiętać, że Insta 360 X4 Air nie jest obsługiwany.

Inne wyposażenie:

Hełm ochronny: Hełm budowlany powinien spełniać lokalne wytyczne dotyczące bezpieczeństwa.

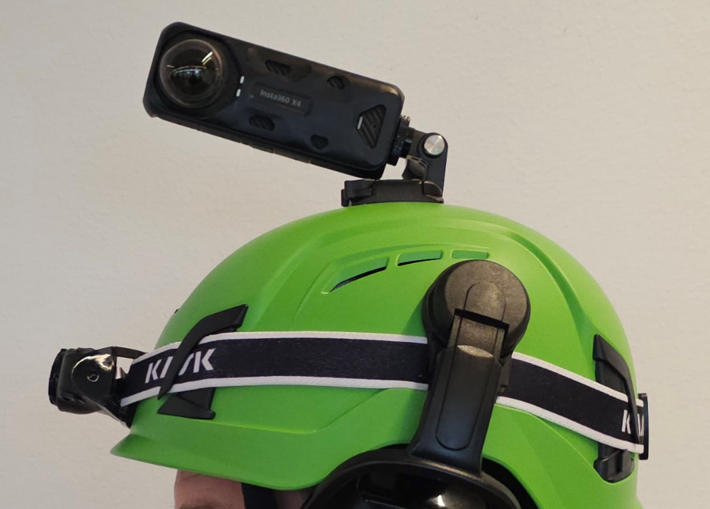

Mocowanie kamery: Mocowanie 1/4" umożliwiające zamontowanie kamery na kasku, przykłady obejmują:

• Mocowanie aparatu GoPro (wymagany adapter do 1/4")
• Adapter mocowania aparatu

Urządzenie mobilne: Urządzenie powinno obsługiwać mobilną aplikację Dalux na systemie iOS lub Android.

Power bank/dodatkowe baterie (opcjonalnie): Zalecamy zabranie ze sobą power banku lub dodatkowych akumulatorów ładowalnych do modelu kamery.

Zalecamy unikanie osłon obiektywu w przypadku kamer Insta360, aby zapobiec odblaskom i zniekształceniom. Jeśli używasz jednej, wybierz opcję 'Lens Guard' w ustawieniach kamery i upewnij się, że jest prawidłowo zamontowana, aby nie blokowała obiektywu.

Jakość modelu i rysunku

Możesz używać SiteWalk zarówno w projektach BIM, jak i w projektach wyłącznie 2D. Trasa umieszczona na Twoich rysunkach będzie zależeć od rodzaju i jakości Twoich danych.

Oto kilka wskazówek, jak uzyskać najlepszy efekt w projektach wyłącznie 2D:

• Użyj wysokiej jakości architektonicznego planu pojedynczego piętra.
• Najlepiej, aby Twój rysunek wyraźnie przedstawiał obiekty takie jak ściany, okna, drzwi i inne elementy.
• Rysunek powinien zawierać informacje o skali w Dalux.
• Upewnij się, że na każdym rysunku jest tylko jeden plan i nie ma nakładających się wersji w projektach renowacyjnych.

Nie używać:

• Rysunki MEP
• Rzuty sufitów
• Ortofotomapy
• Rysunki z wieloma poziomami
• Rysunki z wieloma adnotacjami i nakładkami.

Dobry przykład dla SiteWalk

Jeśli w Twoim projekcie masz modele 3D, postępuj zgodnie z następującymi wytycznymi:

• Użyj modelu architektonicznego budynku, który zawiera obiekty, takie jak ściany, okna, drzwi i inne elementy.
• Upewnij się, że poziomy są utworzone na właściwej wysokości i że rysunki są dokładnie odwzorowane pod względem skali i orientacji.
• Unikaj wielu wersji projektu w tym samym budynku. Możesz powiązać różne modele dziedzin z jednym budynkiem, ale nie różne wersje tego samego projektu, takie jak przed i po renowacji.
• Unikaj ogólnych typów geometrycznych w swoim modelu BIM, takich jak IFCElementProxy. Tego rodzaju typy mogą obniżyć dokładność wyniku.

Planowanie trasy i harmonogramu

Regularne SiteWalki pozwalają śledzić postęp Twojego projektu podczas fazy budowy. Dla łatwego porównania i pełnej dokumentacji warto wykonywać SiteWalki w ustalonych odstępach czasu

• Wysoka aktywność (instalacje MEP, wykończenie wnętrz itp.): co tydzień
• Regularna aktywność (prace betonowe, elewacje itp.): co dwa tygodnie
• Niska aktywność (zakończone/zatrzymane strefy budowy): co miesiąc

Krótsze odstępy w miejscach o wysokiej aktywności zapewniają właściwą dokumentację i zmniejszają ryzyko pominięcia kluczowych informacji.

Zaplanuj trasę (trasy) odpowiednio. Każdorazowo przebywaj tę samą trasę, aby łatwo porównać swoje zdjęcia. Postępuj zgodnie z tymi wytycznymi, aby zaplanować swoje trasy dla najlepszych wyników:

• Początek i koniec - Wybierz łatwo rozpoznawalne lokalizacje na rysunkach (np. drzwi), które są oddalone od siebie o co najmniej 10 metrów. Upewnij się, że wybierasz poprawne punkty na rysunku.
• Zostań na tym samym piętrze - Możesz nagrywać tylko jedno piętro na wideo. Zostań na tym samym piętrze i rozpocznij nowe nagranie na nowym piętrze.
• Wiedz, dokąd iść - Trasa jest łatwiejsza, jeśli wiesz, dokąd idziesz. Najpierw zapoznaj się z terenem budowy i zidentyfikuj miejsca, które chcesz odwiedzić. Bądź konsekwentny w wyborze ścieżek, ponieważ ułatwia to późniejsze porównywanie obrazów.
• Odwiedź ponownie miejsca - Zawsze jest dobrym pomysłem, aby przejść dwa razy przez ten sam obszar. Pomaga to systemowi rozpoznać, gdzie byłeś, i poprawia ścieżkę SiteWalk.
