Ten artykuł wyjaśnia, jak dodawać i aktualizować rysunki w projektach Dalux, używając wyłącznie Field i Lokalizacji. Rysunki dodane do Lokalizacji mogą być używane do rejestracji w Field, takich jak zadania i listy kontrolne.
Czytaj więcej
Jeśli masz również Box w swoim projekcie, przeczytaj ten artykuł: Aktualizacja wersji rysunków i dokumentów.
Jeśli twój projekt ma model 3D, powinieneś przeczytać ten artykuł: Przesyłanie plików modeli IFC i rysunków 2D
Jak przesyłać rysunki
Uprawnienia użytkowników
Tylko administratorzy projektu lub użytkownicy z uprawnieniami do edycji Lokalizacji mogą tworzyć budynki i przesyłać rysunki. Dowiedz się więcej o grupach użytkowników w tym artykule: Jak skonfigurować grupy użytkowników.

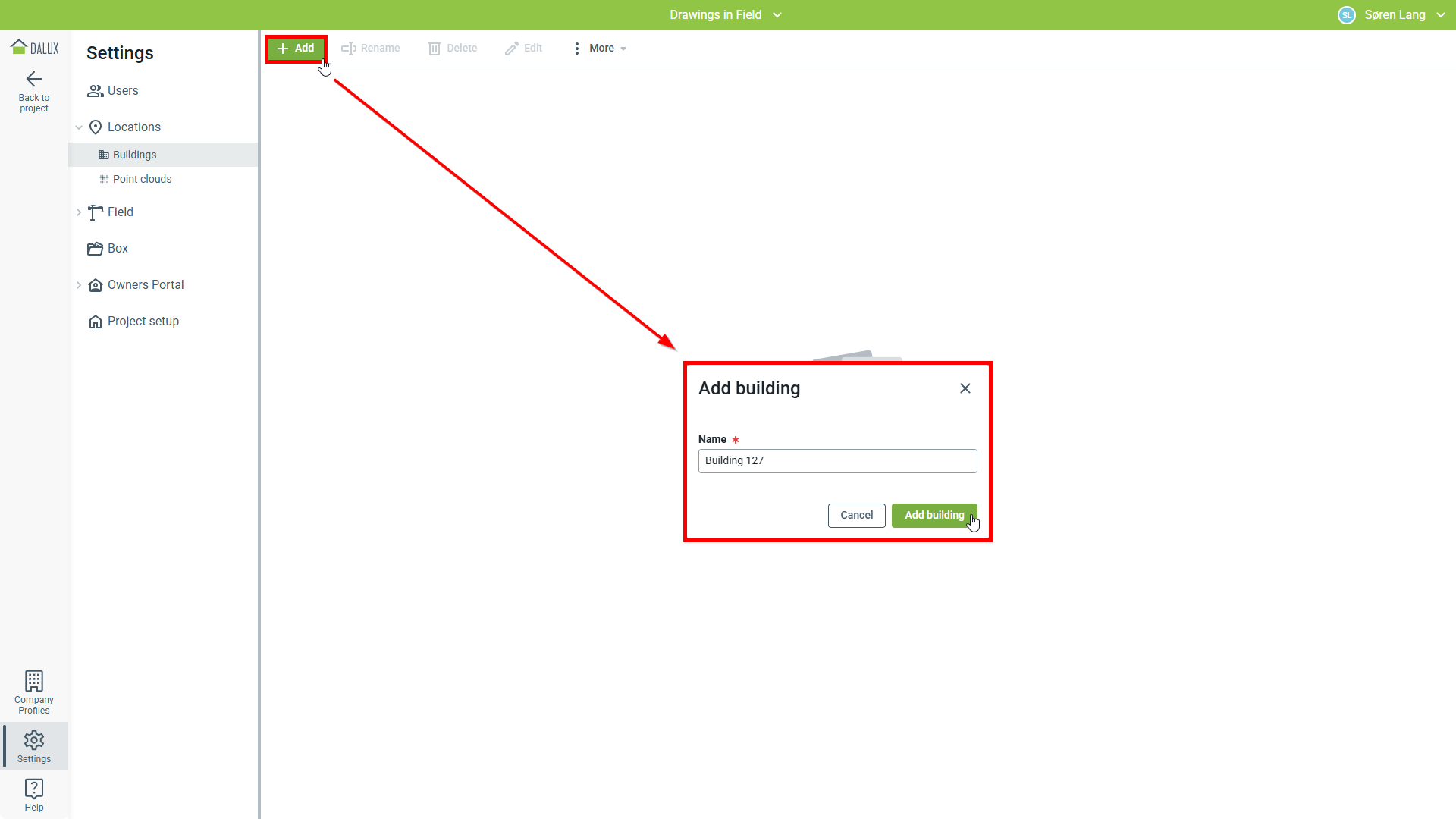

Przed użyciem rysunków w Lokalizacjach i Field musisz dodać je do budynku. Rozpocznij przechodząc do:
Ustawienia
Lokalizacje
Budynki
Dodaj.
Gdy budynek zostanie utworzony, możesz rozpocząć przesyłanie rysunków z komputera.

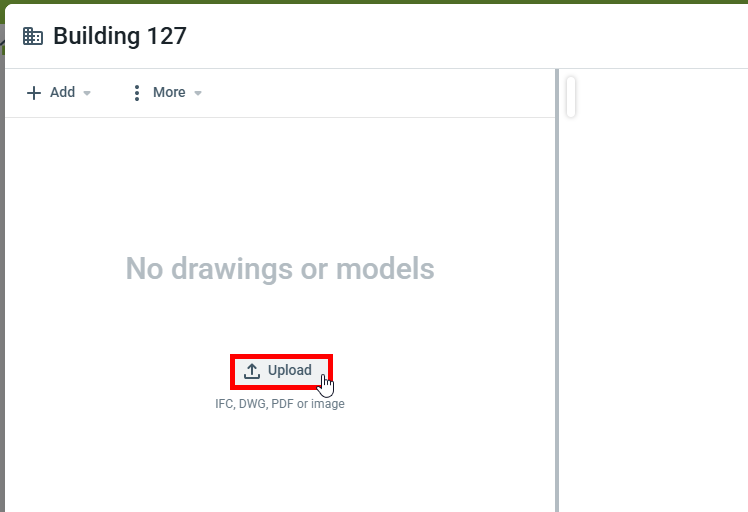

Kliknij Prześlij i znajdź swoje rysunki.

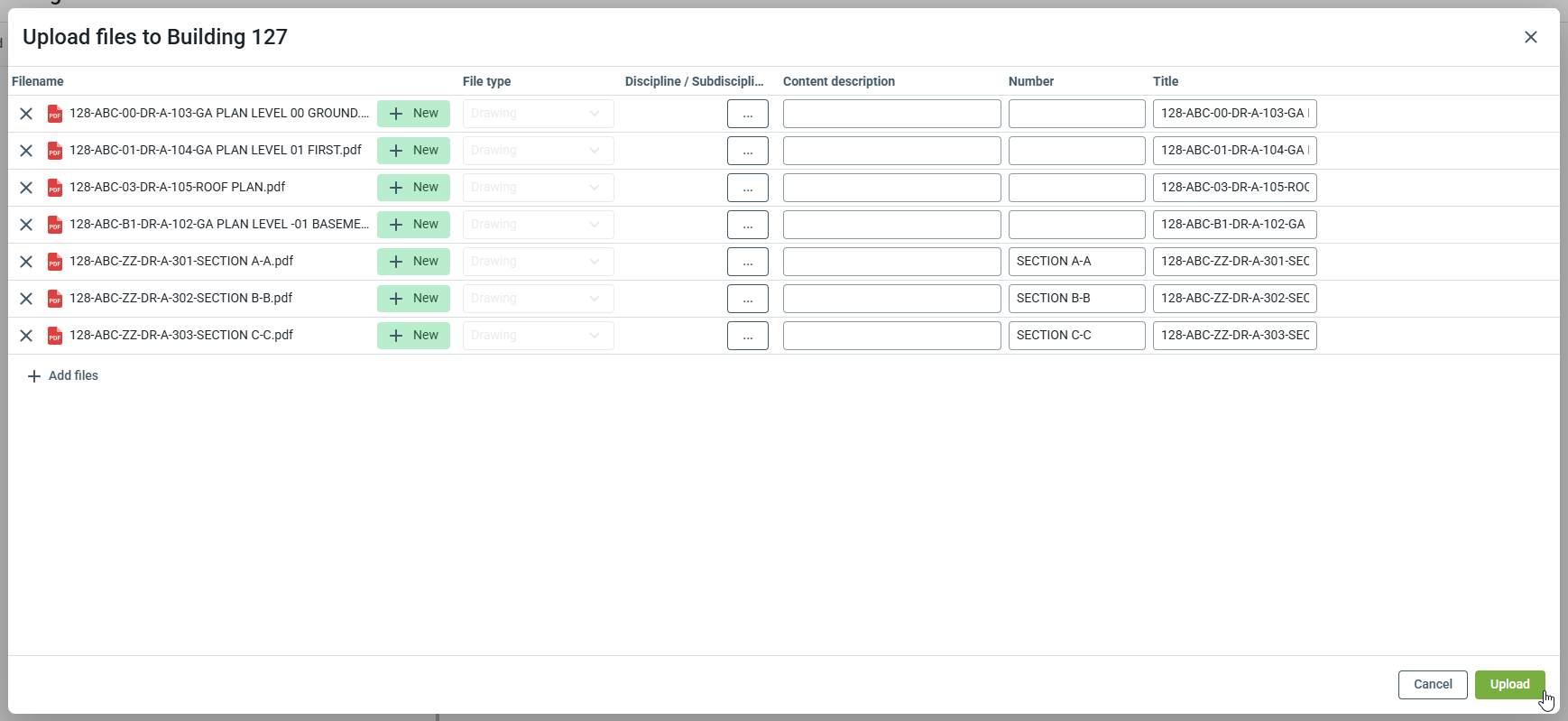

W oknie przesyłania możesz wyświetlić pliki do przesłania i dodać dziedziny, opisy zawartości lub numery rysunków dla hiperłączy.
Tytuł ustawia nazwę rysunku pokazywaną użytkownikom w Lokalizacjach i Field, ale nie zmienia nazwy pliku. To pozwala uprościć wyświetlaną nazwę, ułatwiając ludziom znalezienie właściwego rysunku na budowie.
Te ustawienia można zmienić później.
Możesz przeczytać więcej o dziedzinach w tym artykule: Dziedziny i poddziedziny
Możesz przeczytać więcej o hiperłączach w tym artykule: Hiperłącza w rysunkach PDF
Uwaga
Gdy rysunki zostaną przetworzone, będą dostępne dla wszystkich użytkowników projektu w Lokalizacjach.
Zalecamy przesyłanie rysunków do budynku tylko wtedy, gdy mają być używane do rejestracji Field.

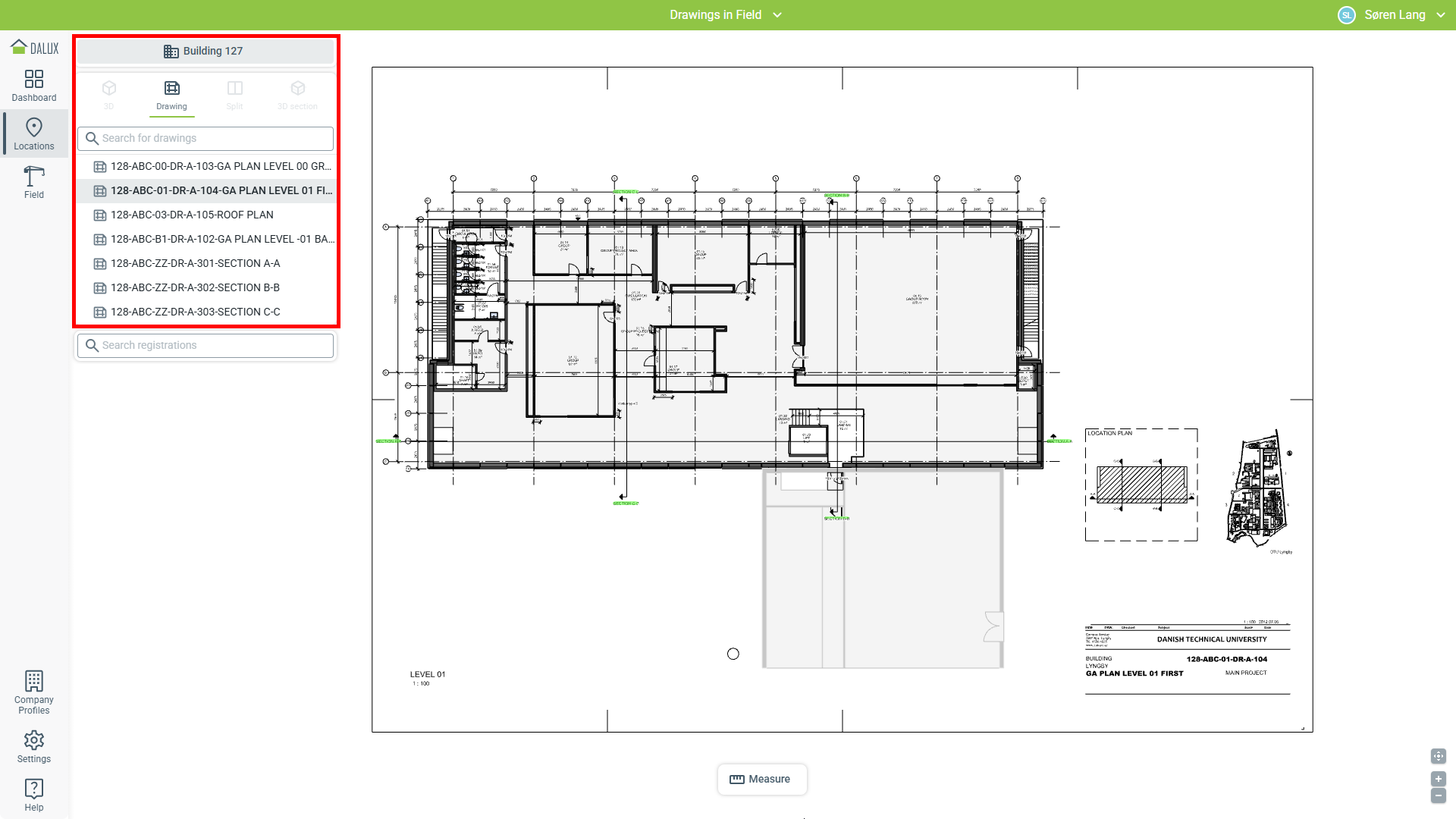

Twoje dodane rysunki są teraz gotowe do użycia w Lokacjach i
Field.
Jak dodać poziomy
Wszystkie rysunki zostaną przesłane bez poziomów. Jeśli Twoje budynki mają wiele poziomów, zalecamy dodanie poziomów w Dalux, aby pomóc w organizacji rysunków.

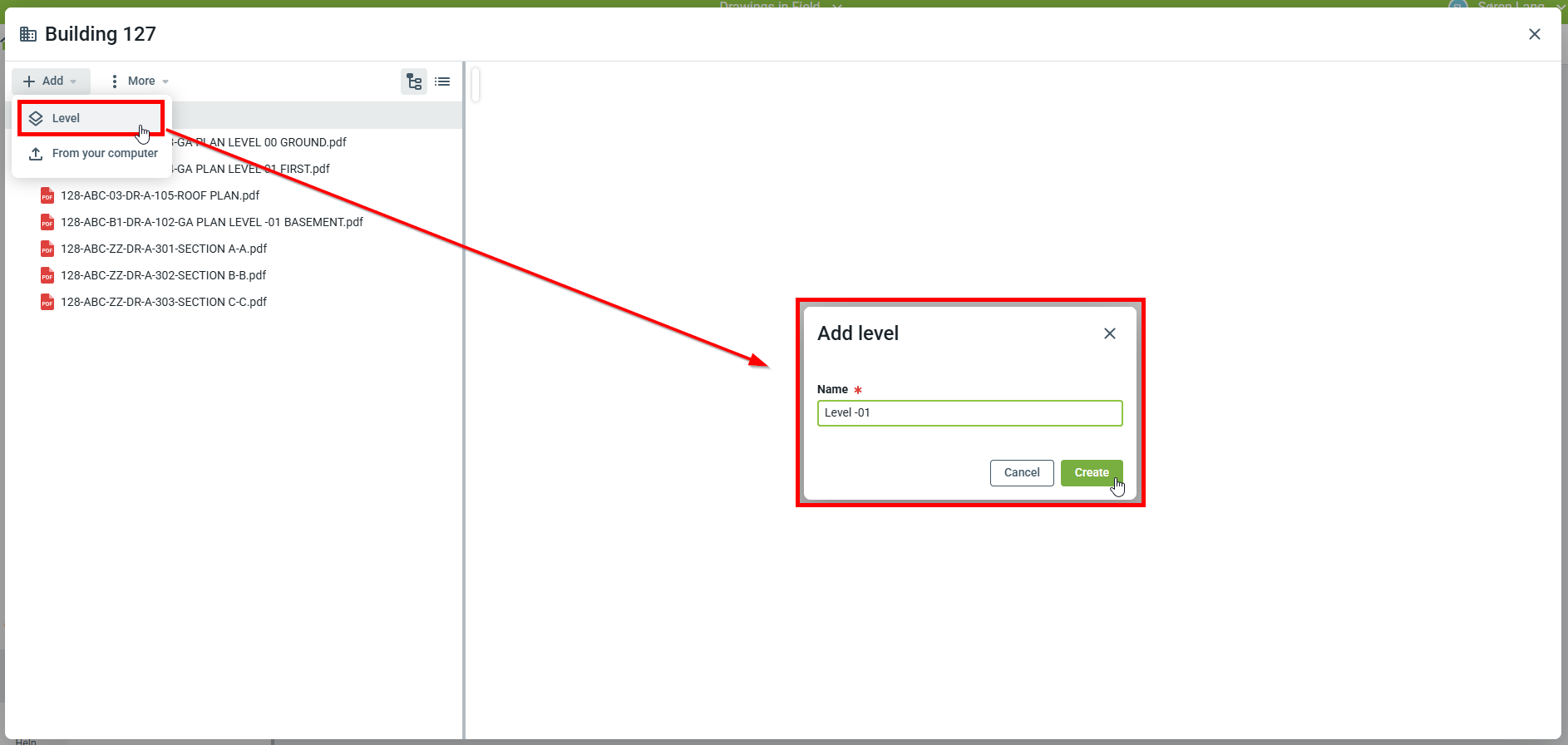

Aby dodać poziom, kliknij Dodaj
Poziom
Wprowadź nazwę
'Utwórz'
Poziomy powinny odzwierciedlać poziomy w Twoim budynku. Gdy poziomy zostaną utworzone, musisz odwzorować rysunki.
Aby odwzorować rysunki, przeciągnij i upuść rysunek na poziom.
Uwaga

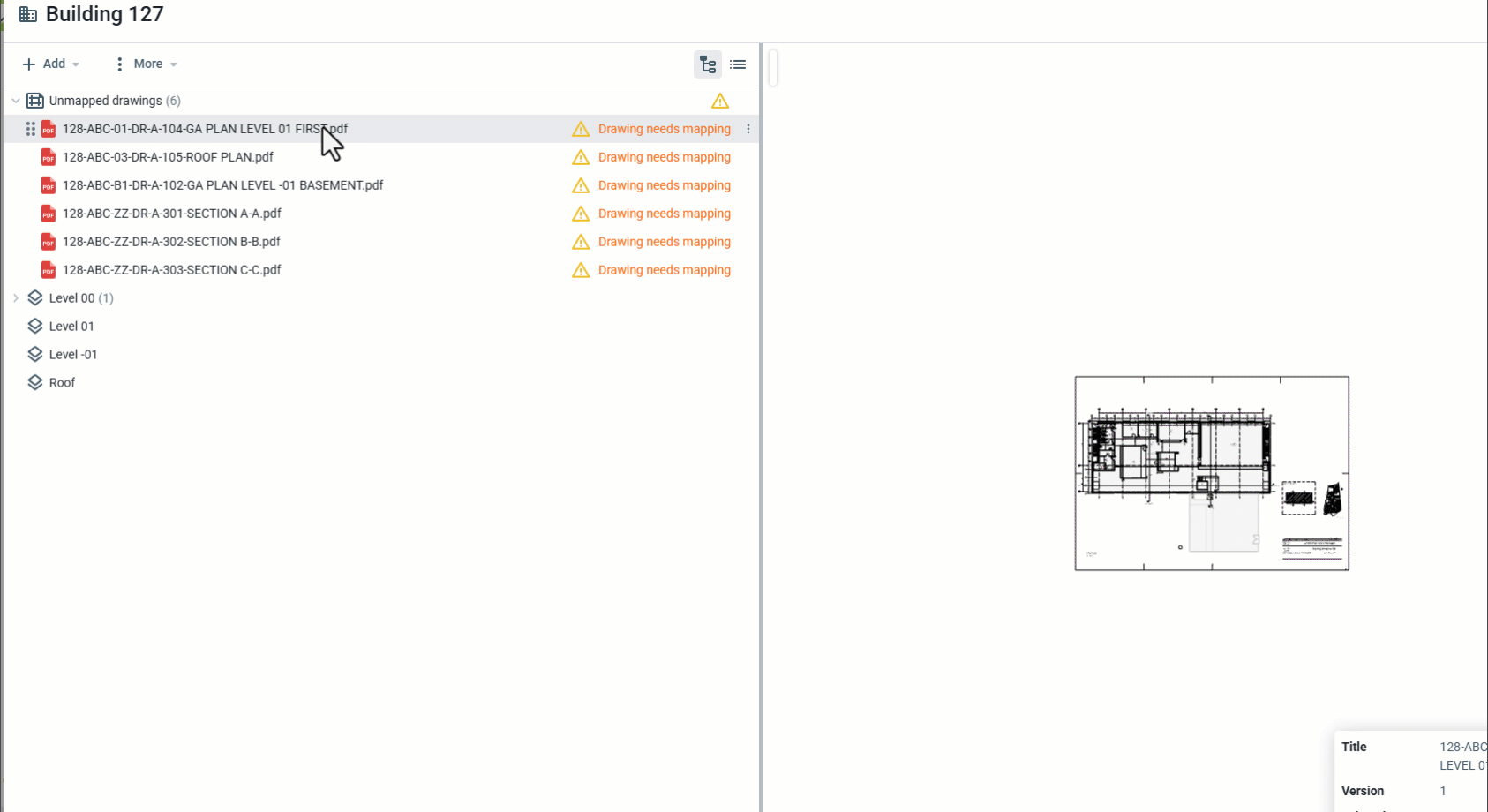

Kiedy dodajesz poziomy, wszystkie nieodwzorowane rysunki pojawią się w folderze nazwanym "Bez poziomu" w Lokalizacjach. Możesz wtedy:
- Pozostaw rysunki jako nieodwzorowane rysunki
- Najedź kursorem na nieodwzorowany rysunek, a następnie kliknij
Odwzoruj do 3D
Brak odwzorowania
Obie metody będą wyglądać identycznie w Lokalizacjach

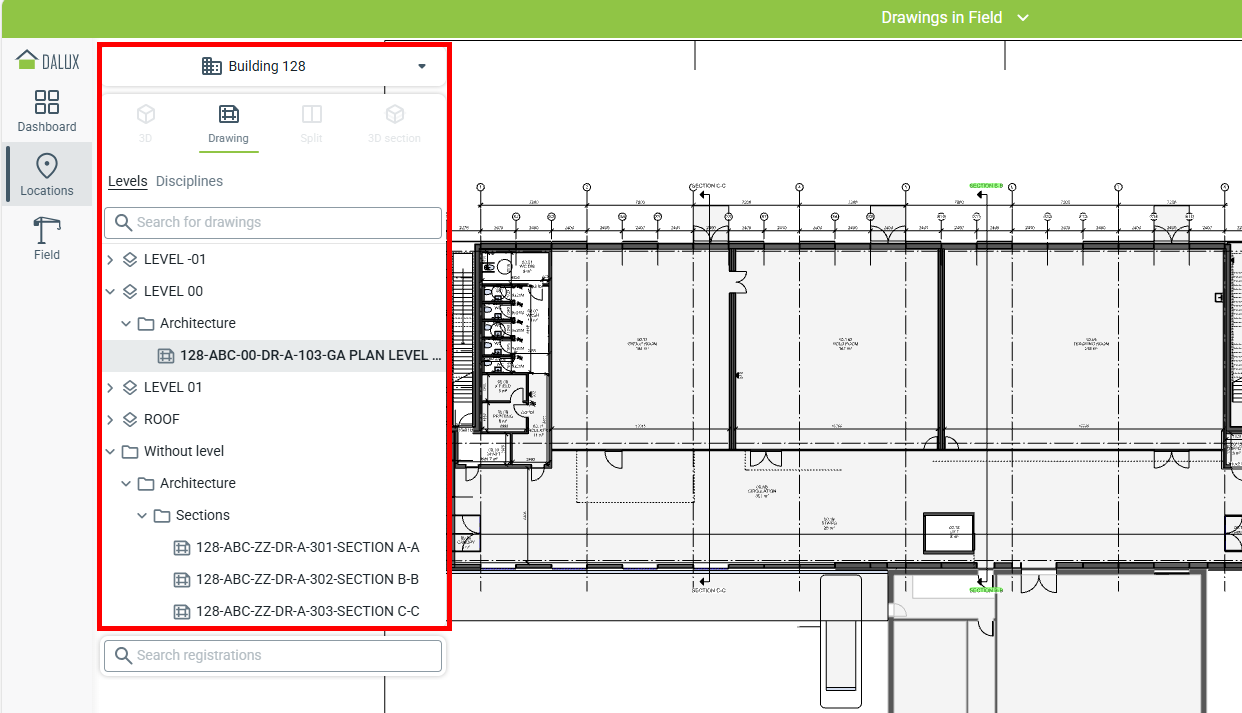

Kiedy rysunki zostaną dodane do poziomów i dziedzin, wynik będzie wyglądał tak w Lokalizacjach.
Jak aktualizować rysunki
Możesz zaktualizować swoje rysunki, przesyłając nową wersję do budynku.
Informacje techniczne
Tak długo, jak nazwa pliku pozostaje taka sama, Dalux automatycznie przesyła nowy rysunek jako nową wersję. Najnowsza wersja będzie zawsze pokazywana w Lokalizacjach.
Jeśli przesłasz plik o innej nazwie, będzie on traktowany jako nowy rysunek. Zobacz poniżej, jak zmienić nazwy plików: Zmień nazwę rysunków lub zmień metadane
Rozpocznij przechodząc do:
Ustawienia
Lokalizacje
Budynki
Wybierz swój budynek

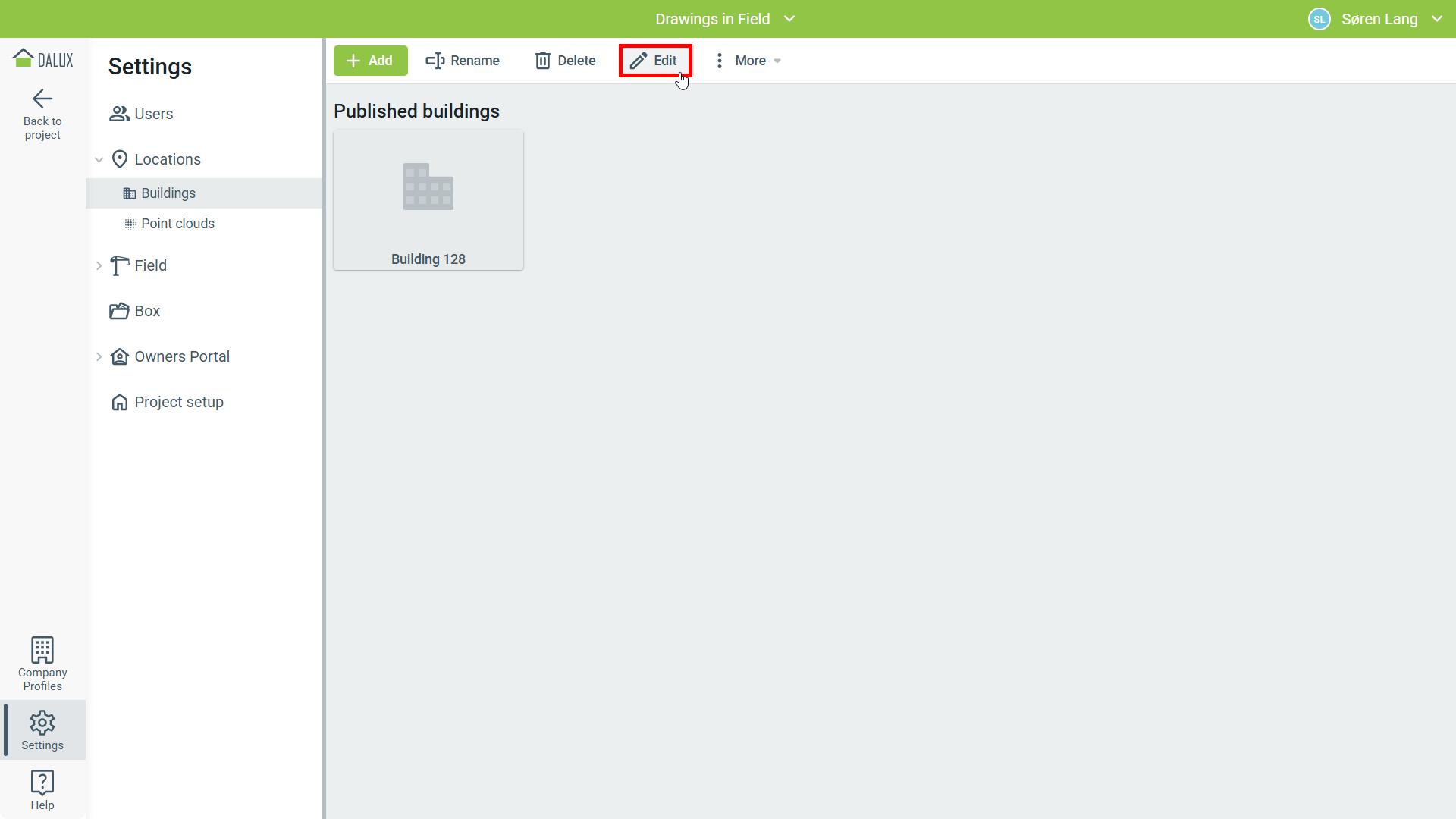

Edytuj
Następnie możesz dodać zaktualizowany rysunek, przechodząc do:
Dodaj

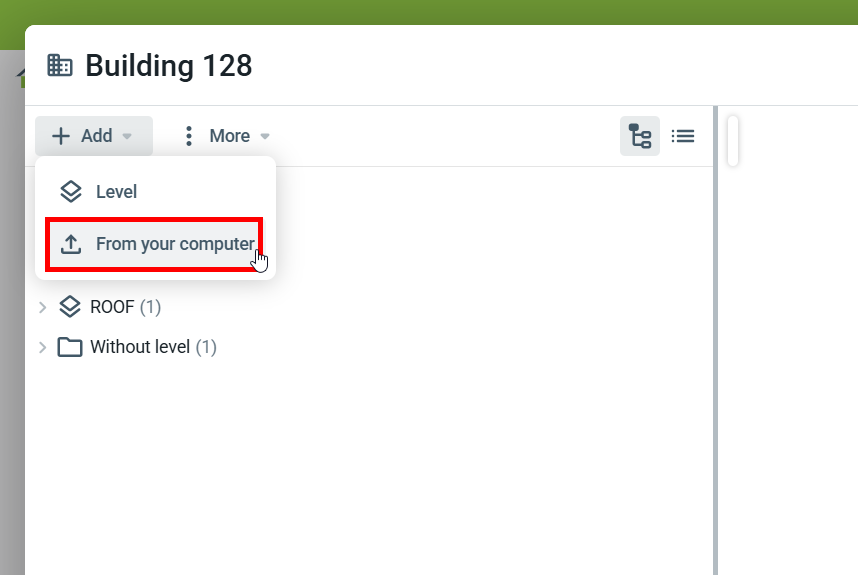

Z komputera

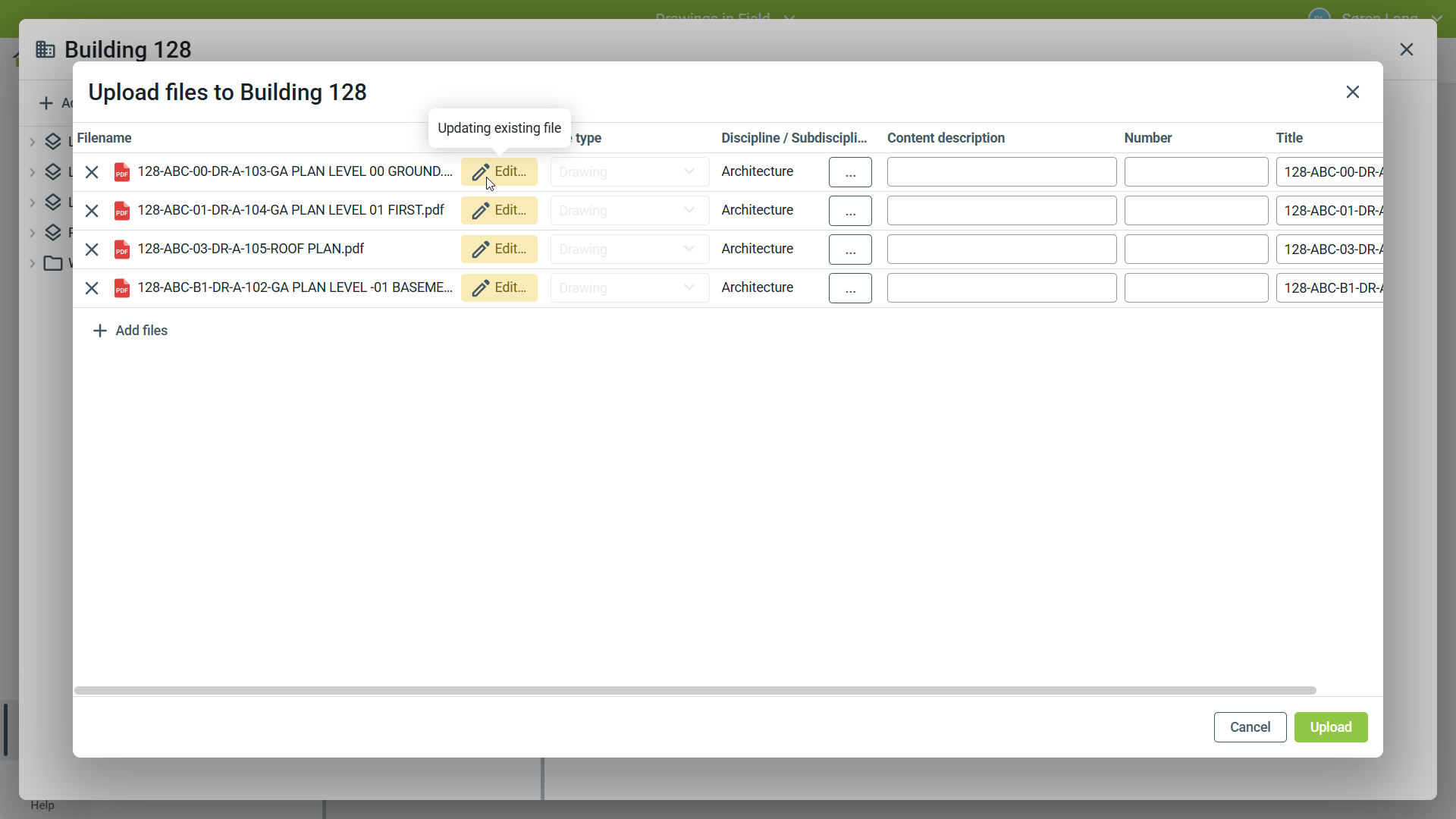

Okno przesyłania pokaże, że przesyłana jest nowa wersja istniejącego rysunku. Odwzorowanie do poziomów i dziedzin pozostanie takie samo. Rejestracje dokonane na rysunku również zostaną na rysunku.
Informacje techniczne
Upewnij się, że zaktualizowany rysunek jest eksportowany z tymi samymi ustawieniami co oryginał. Na przykład, jeśli rysunek jest obrócony lub przesunięty do innego obszaru, rejestracje w Field nie będą się z nim przesuwać.
Zmień nazwę rysunków lub zmień metadane
Aby zmienić nazwę pliku, musisz ręcznie przesłać nową wersję bezpośrednio do pliku.

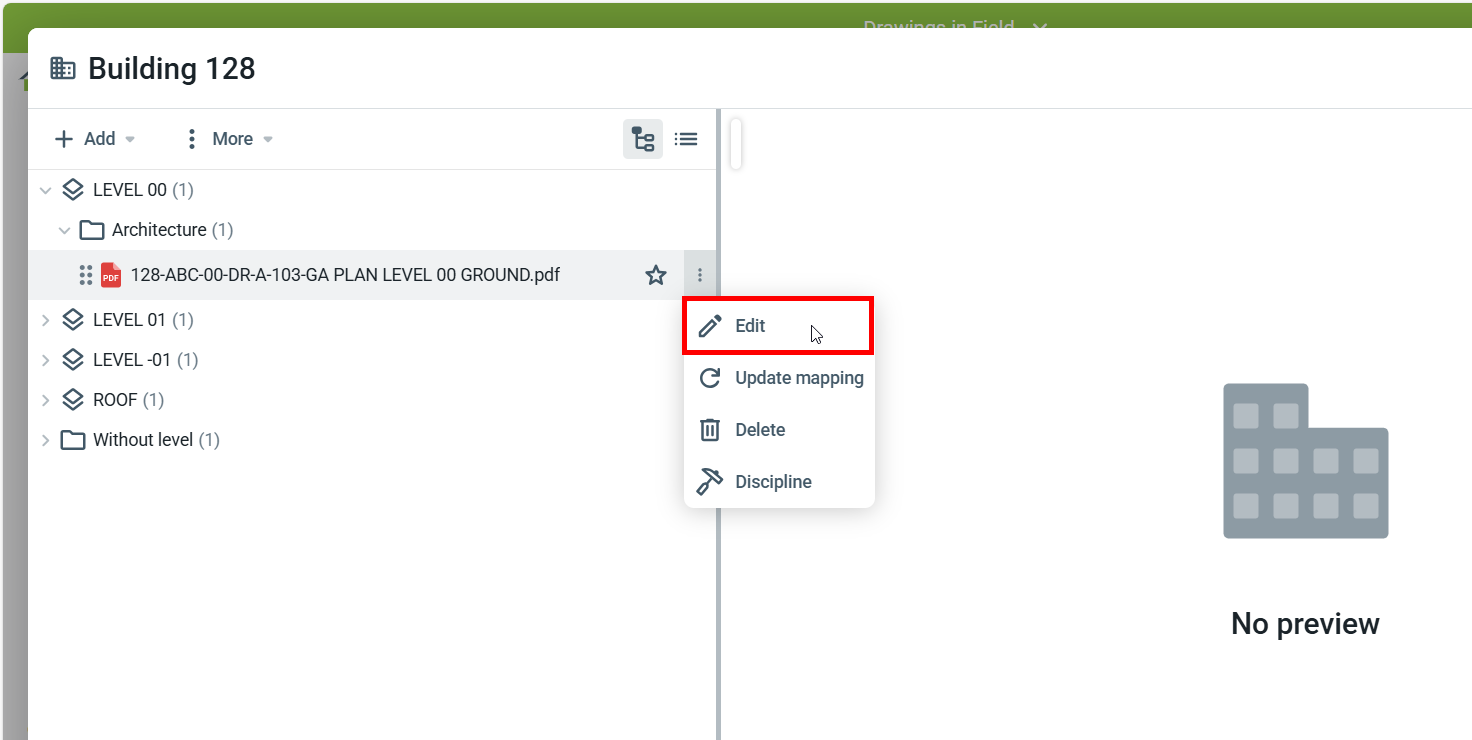

Aby otworzyć rysunek, kliknij go dwukrotnie lub najedź kursorem na rysunek, a następnie kliknijEdytuj
Rysunek otworzy się w nowym oknie. Stąd możesz także pobrać lub wydrukować rysunek.
Uwaga

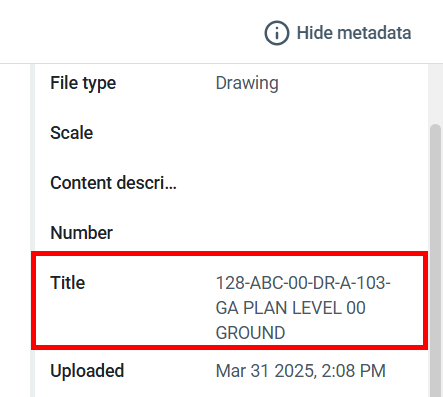

Jeśli chcesz zmienić wyświetlaną nazwę w Lokalizacjach i Field, zaktualizuj Tytuł rysunku.
Metadane można zmienić w menu po prawej stronie (kliknij Pokaż metadane, aby wyświetlić menu).
W menu Więcej możesz użyć

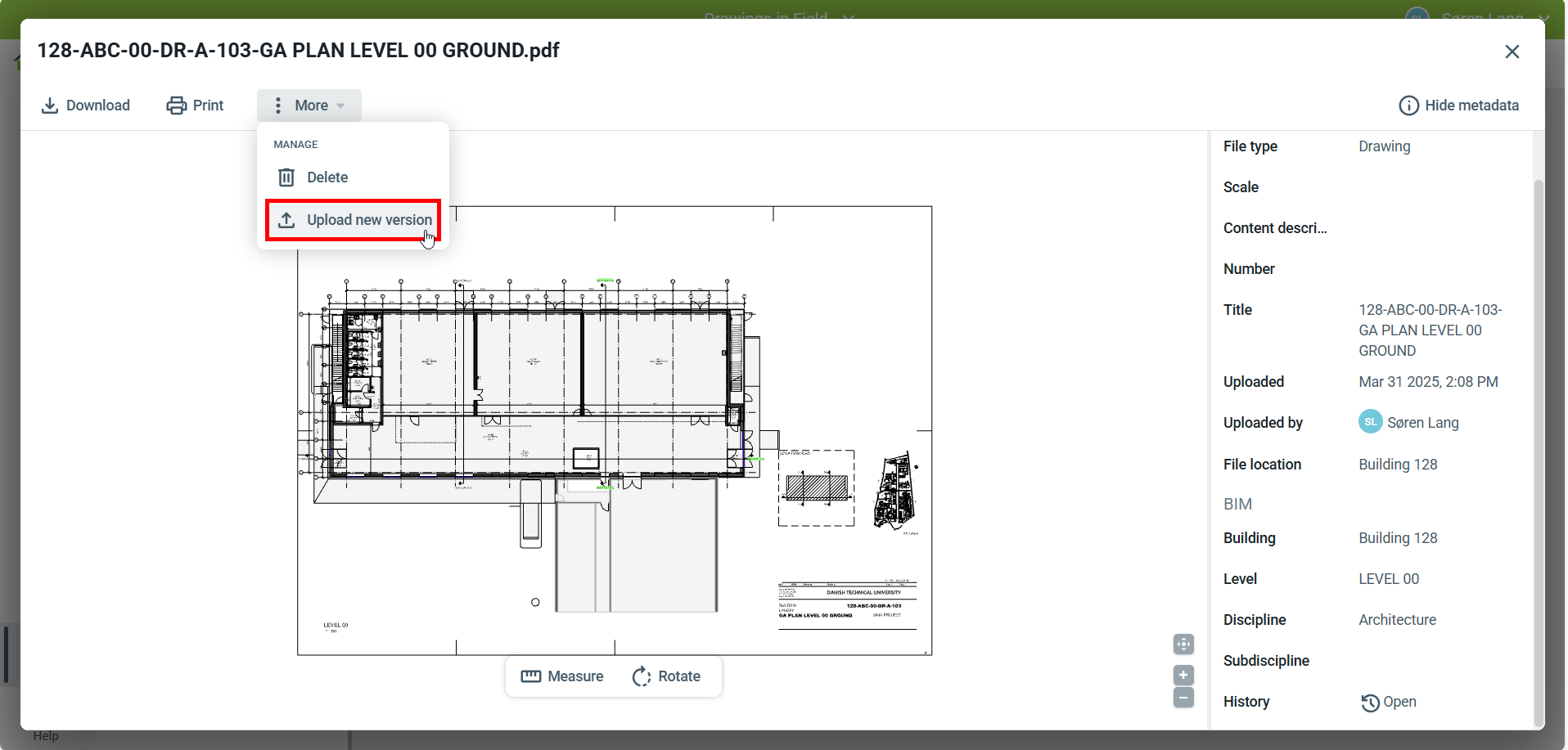

Prześlij nową wersję, aby przesłać nową wersję z inną nazwą pliku. Proces przesyłania jest ten sam. Odwzorowanie do poziomów i dziedzin pozostanie takie samo. Rejestracje dokonane na rysunku również zostaną na rysunku.
