Ten artykuł omawia, jak wyświetlać, porównywać i eksportować SiteWalks.
SiteWalk pozwala na zbieranie zdjęć dokumentujących postęp projektu poprzez przejście po budowie z podłączonym do aplikacji mobilnej Dalux aparatem 360°.
Możesz użyć SiteWalk do
- Szybka i łatwa wizualna dokumentacja postępu lub stanu istniejącego
- Rejestracja obrazów 360°, zintegrowana z funkcjami Dalux Field
- Porównaj różne punkty w czasie lub z modelem BIM
W tym artykule dowiesz się, jak nagrywać SiteWalks: Jak nagrywać SiteWalk
Prawa użytkownika
Aby wyświetlać i porównywać SiteWalks, musi być aktywowane na projekcie, a Ty musisz mieć w swojej grupie użytkowników uprawnienia do wyświetlania i/lub przesyłania zdjęć. Więcej informacji o konfiguracji Capture znajdziesz w tym artykule: Jak skonfigurować Capture.
SiteWalk jest zawarty w Field Pro.
Jak uzyskać dostęp do nagranych SiteWalks
Możesz uzyskać dostęp do SiteWalks w Lokalizacje lub
Field.
SiteWalks można wyświetlać na planie piętra z wizualizacją przebytej trasy. Aby to zrobić, przejdź do Lokalizacje i znajdź plan piętra, na którym wykonano SiteWalks.

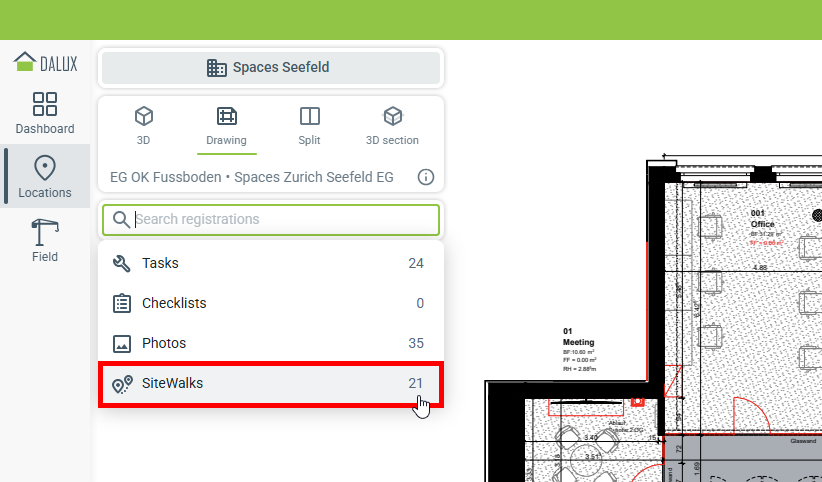

W menu bocznym możesz użyć filtra SiteWalks.
Porady i wskazówki
Jeśli nie widzisz panelu rodzaju rejestracji, kliknij w pole wyszukiwania, a panel zostanie wyświetlony.

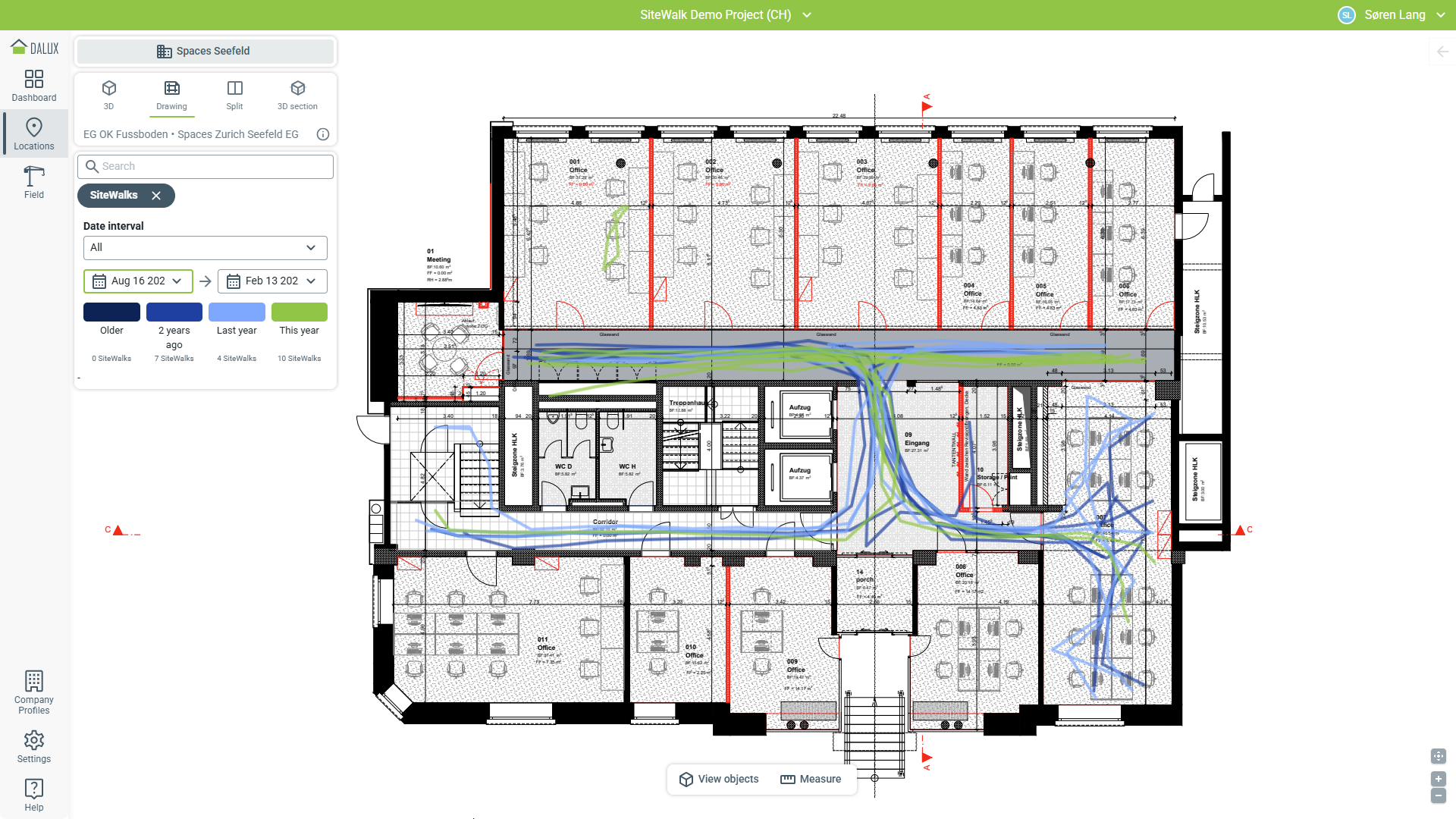

Pokaże to SiteWalks wykonane na planie piętra. Możesz użyć menu bocznego, aby filtrować wyświetlane SiteWalks na podstawie zakresu dat.
Kolor ścieżek SiteWalk zmieni się w zależności od wybranego filtra czasowego.

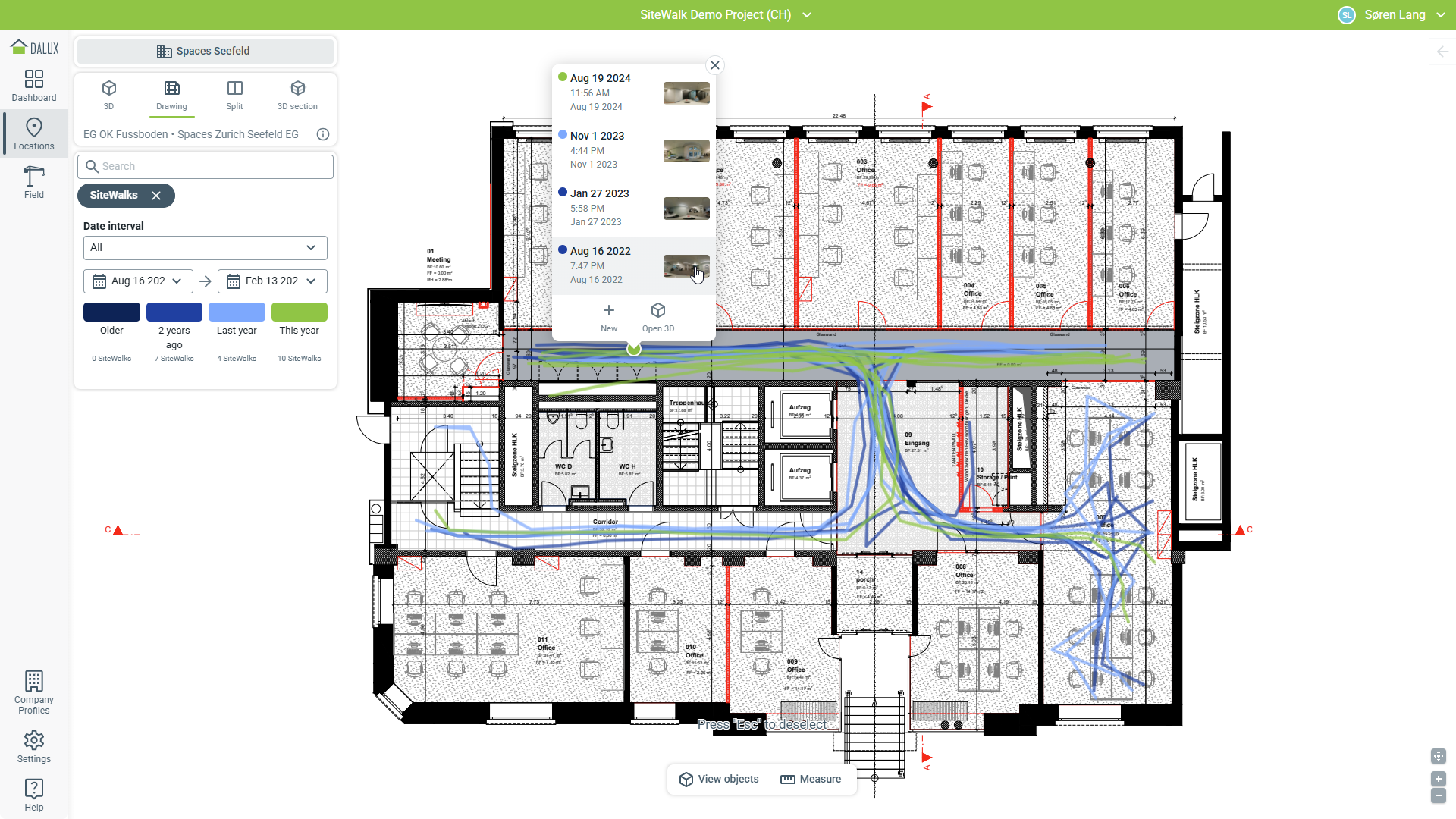

Możesz kliknąć na linie SiteWalk, aby wyświetlić różne daty. Jeśli w tej samej lokalizacji znajduje się wiele SiteWalków, najnowsze SiteWalky będą wyświetlane z najnowszym na górze.

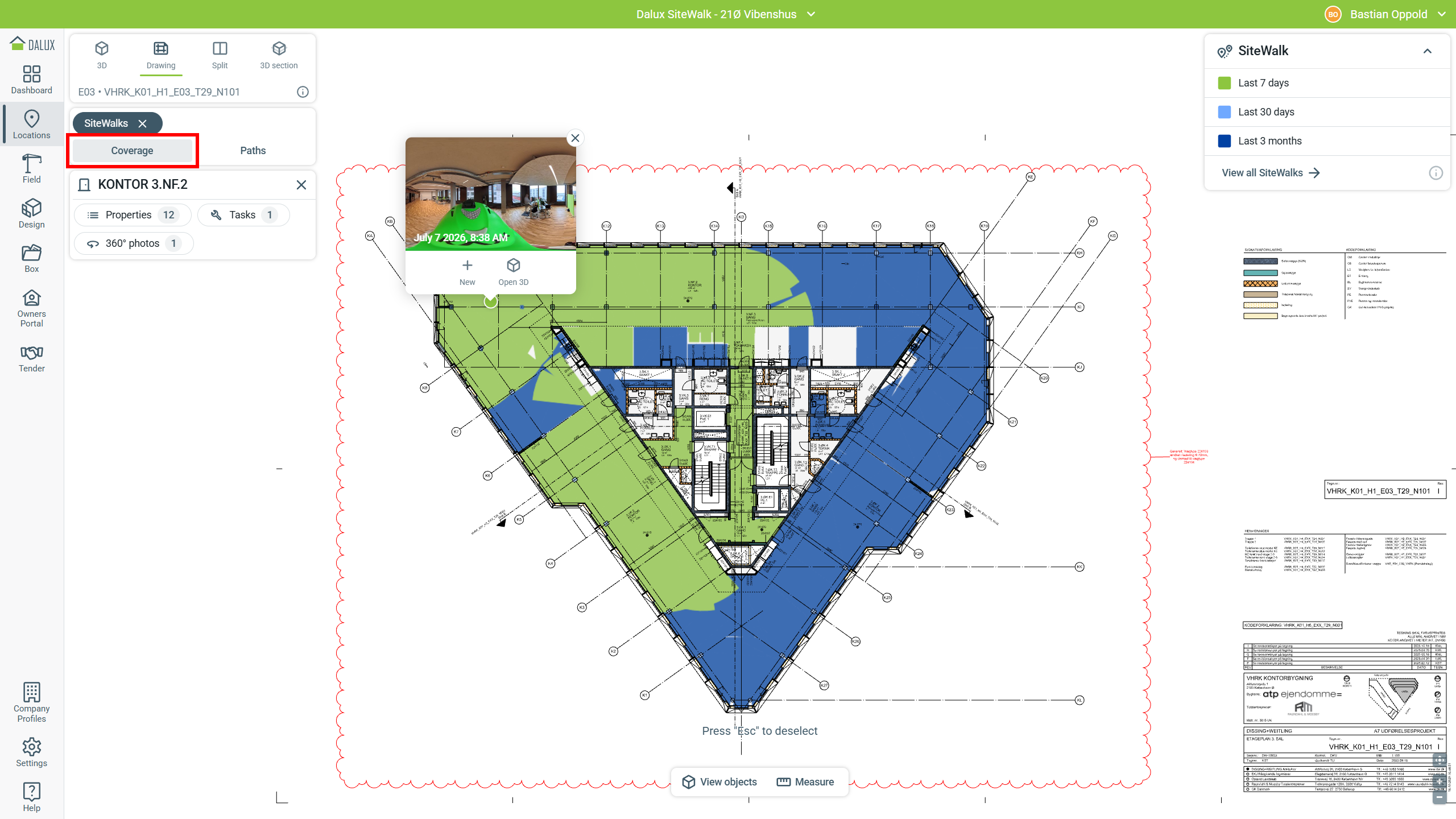

Przełącz na widok pokrycia, aby zobaczyć, które przestrzenie zostały zarejestrowane w ciągu ostatnich 3 miesięcy i które przechwyty mogą być nieaktualne.
Możesz kliknąć na dowolny podgląd SiteWalk, aby go otworzyć.
Aby uzyskać przegląd wszystkich SiteWalks wykonanych w projekcie, przejdź do Field
Capture
SiteWalks.

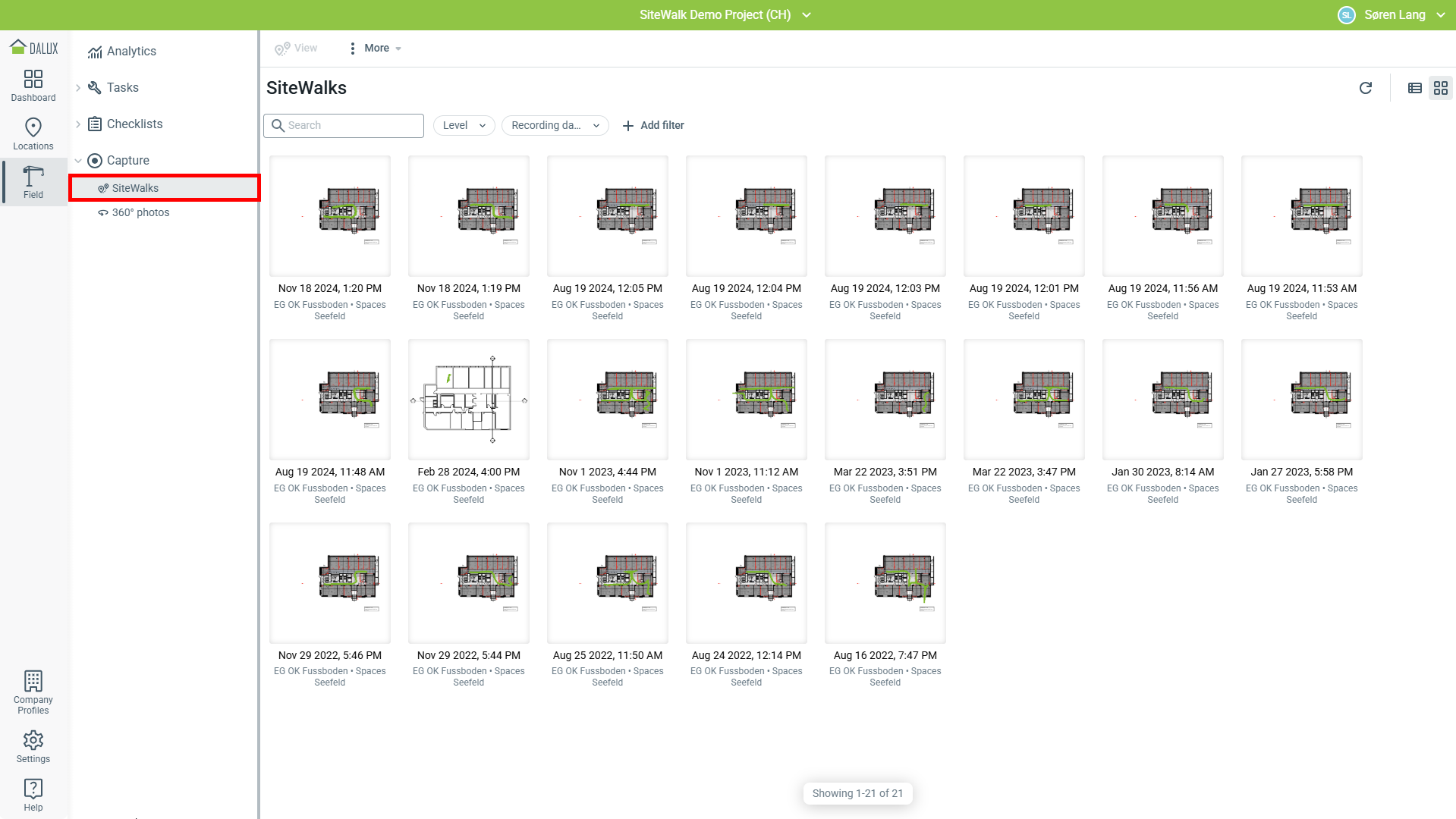

W tym widoku możesz zobaczyć wszystkie wykonane SiteWalks. Widok siatki jest grupowany według poziomu i wyświetli miniaturę planu piętra oraz ścieżkę SiteWalk.
Jeśli potrzebujesz, możesz również zmienić na widok listy i z powrotem, używając ikon /
.
Możesz uzyskać dostęp do SiteWalk bezpośrednio, dwukrotnie klikając na miniaturę lub SiteWalk w widoku listy. Spowoduje to otwarcie indywidualnego nagrania SiteWalk.

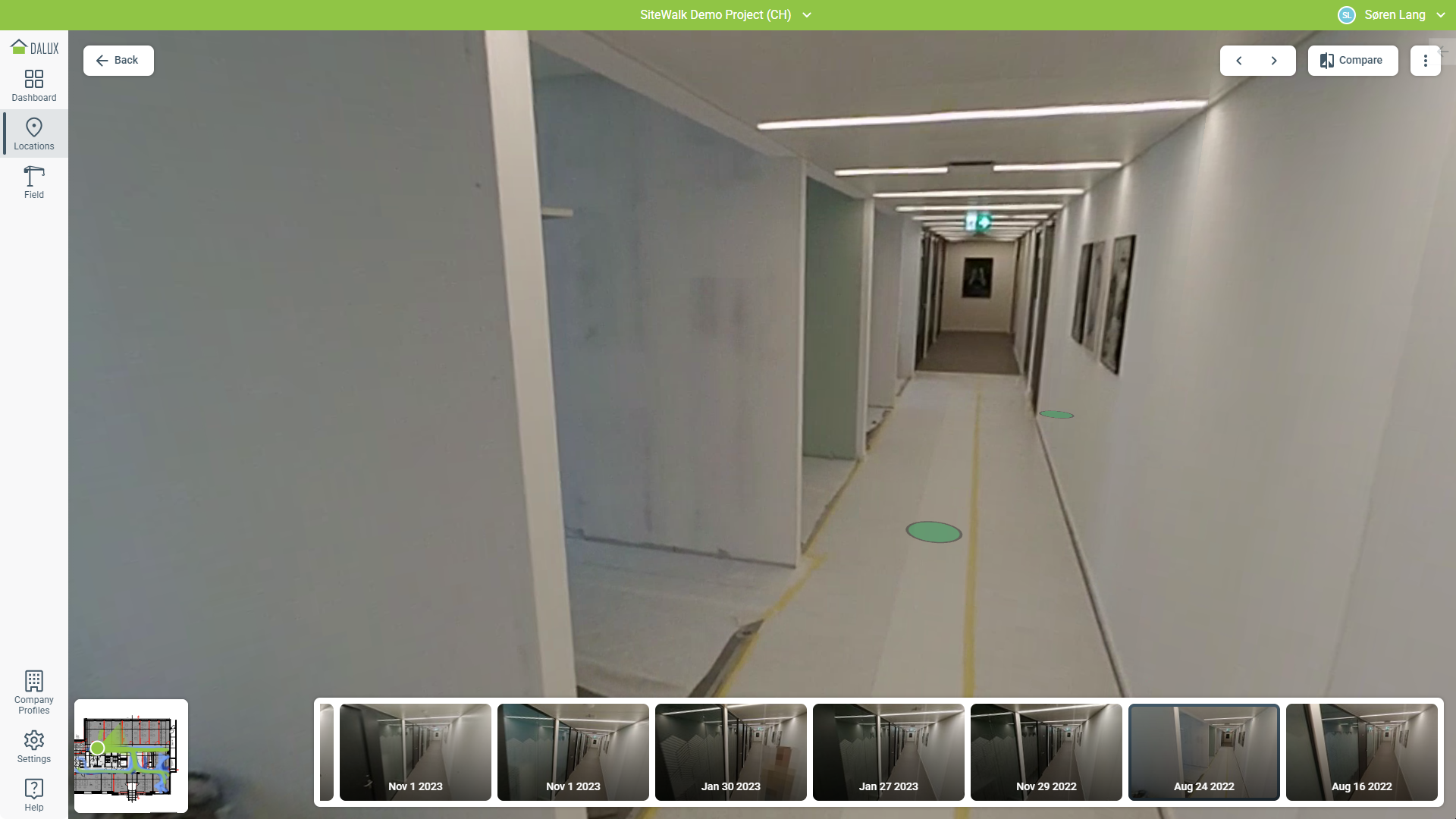

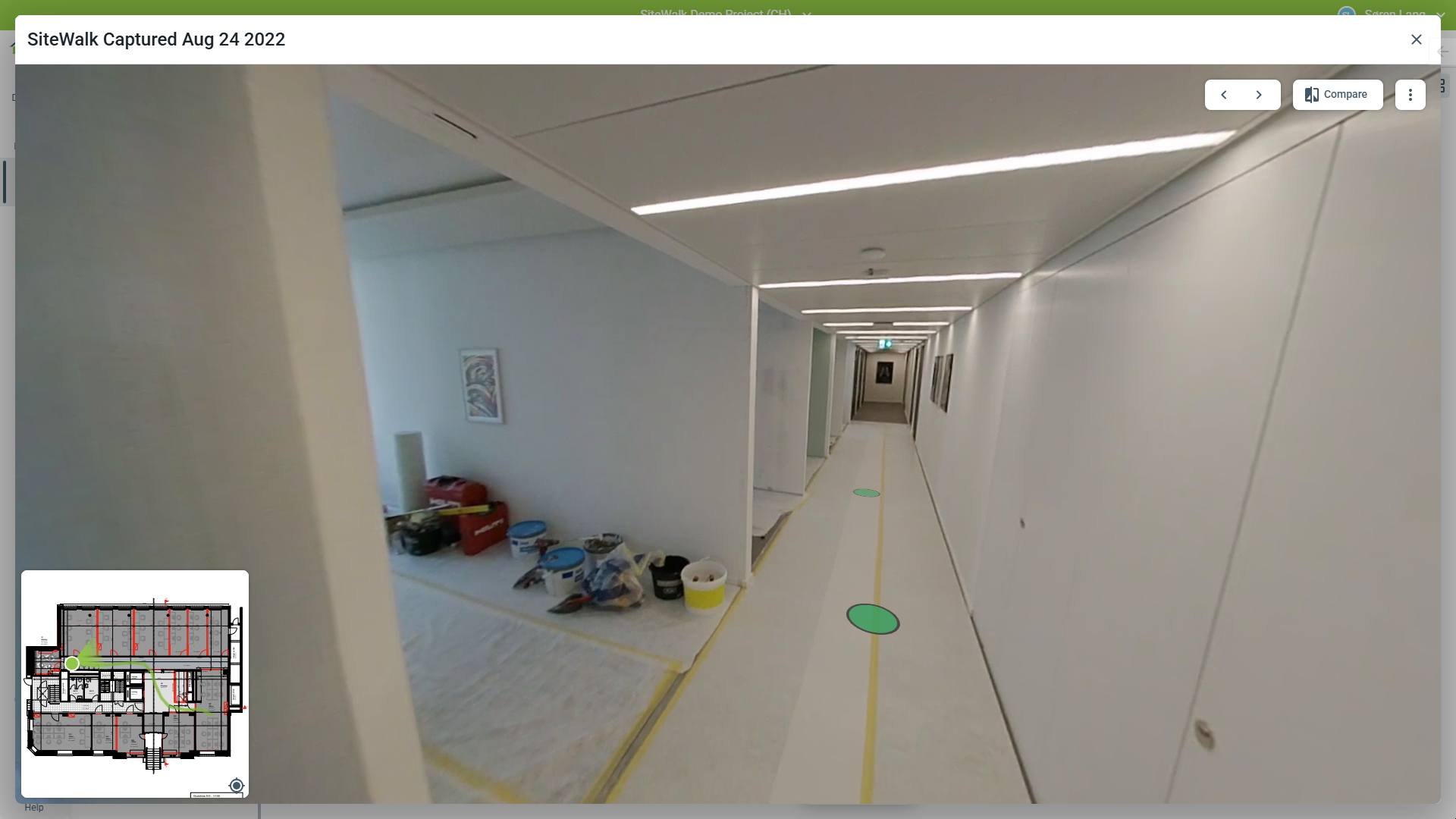

Wyświetl i poruszaj się w SiteWalks

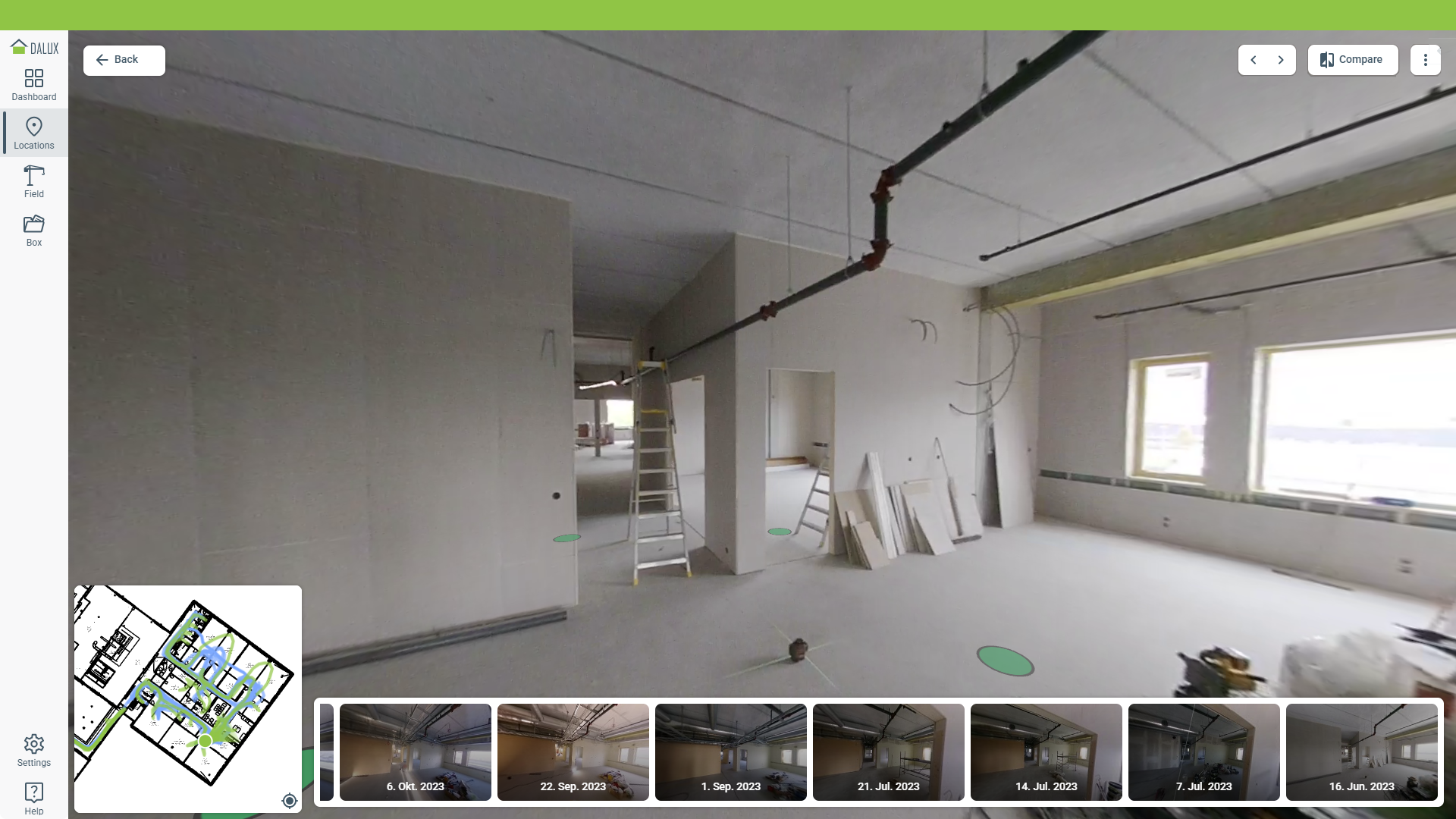

Podczas przeglądania SiteWalk kliknij i przeciągnij, aby rozejrzeć się dookoła. Użyj środkowego przycisku myszy, aby przybliżyć, oraz spacji, aby zresetować poziom powiększenia.
Wybierz zielone kropki, aby przejść do określonego obszaru. Do nawigacji krok po kroku użyj klawiszy strzałki w lewo i w prawo (w prawym górnym rogu), aby przechodzić między pozycjami.
Możesz również kliknąć punkt na SiteWalk na mini-mapie, aby przejść do tego punktu w SiteWalk.

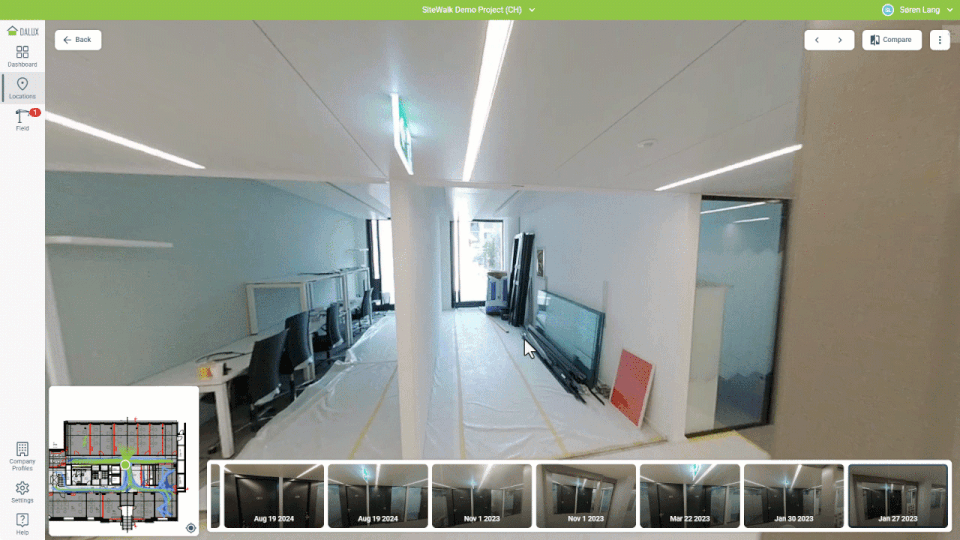

Jeśli jest wiele SiteWalks, możesz użyć paska przewijania miniatur na dole, aby przejść do SiteWalk z innej daty w tej samej lokalizacji.
Utwórz zadania w SiteWalks
Podczas wyświetlania SiteWalks, można również kliknąć w dowolnym miejscu na obrazie, aby utworzyć nowe zadanie.
Kliknij na obraz, potem na Nowa rejestracja, a następnie wybierz rodzaj zadania.
Robiąc to, wyodrębniona część SiteWalk zostanie dodana do zadania.
Możesz także dodać adnotacje do zrzutów ekranu.
Jak porównywać SiteWalks
Jeśli w tej samej lokalizacji wykonano wiele SiteWalks, można je porównać, zestawiając je obok siebie. Ułatwia to śledzenie postępów budowy, jeśli SiteWalks są wykonywane zgodnie z ustalonym harmonogramem.
Można również porównać SiteWalk z modelem 3D budynku.
Aby rozpocząć porównywanie SiteWalks, otwórz SiteWalk jedną z metod opisanych powyżej.

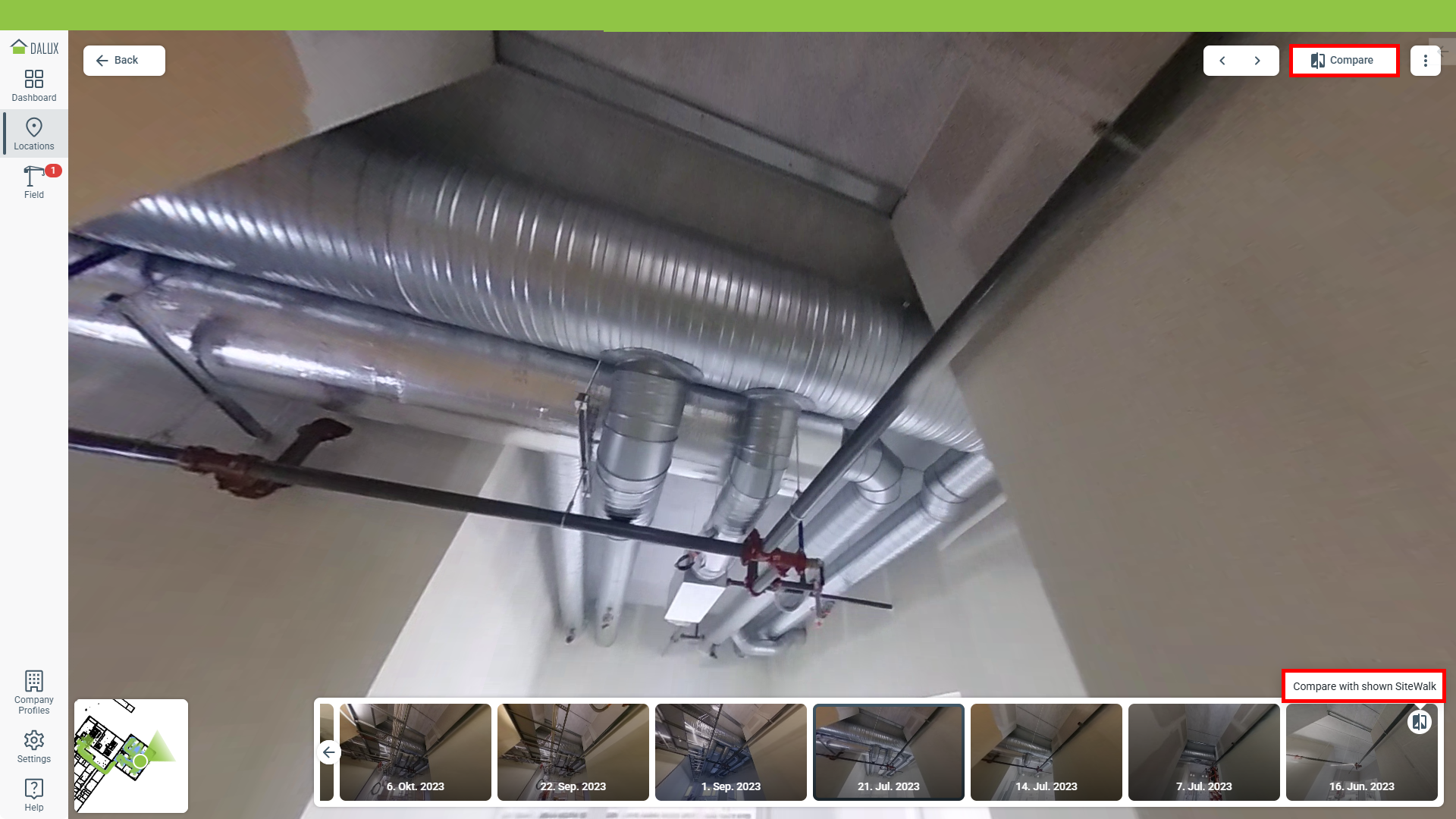

Użyj menu miniatur, aby znaleźć SiteWalk, z którym chcesz porównać, a następnie kliknij 'Porównaj z wyświetlanym SiteWalk', aby porównać oba.
Możesz także kliknąć Porównaj w prawym górnym rogu
Domyślnie porównanie otworzy się z wybranym SiteWalk i najnowszym SiteWalk.

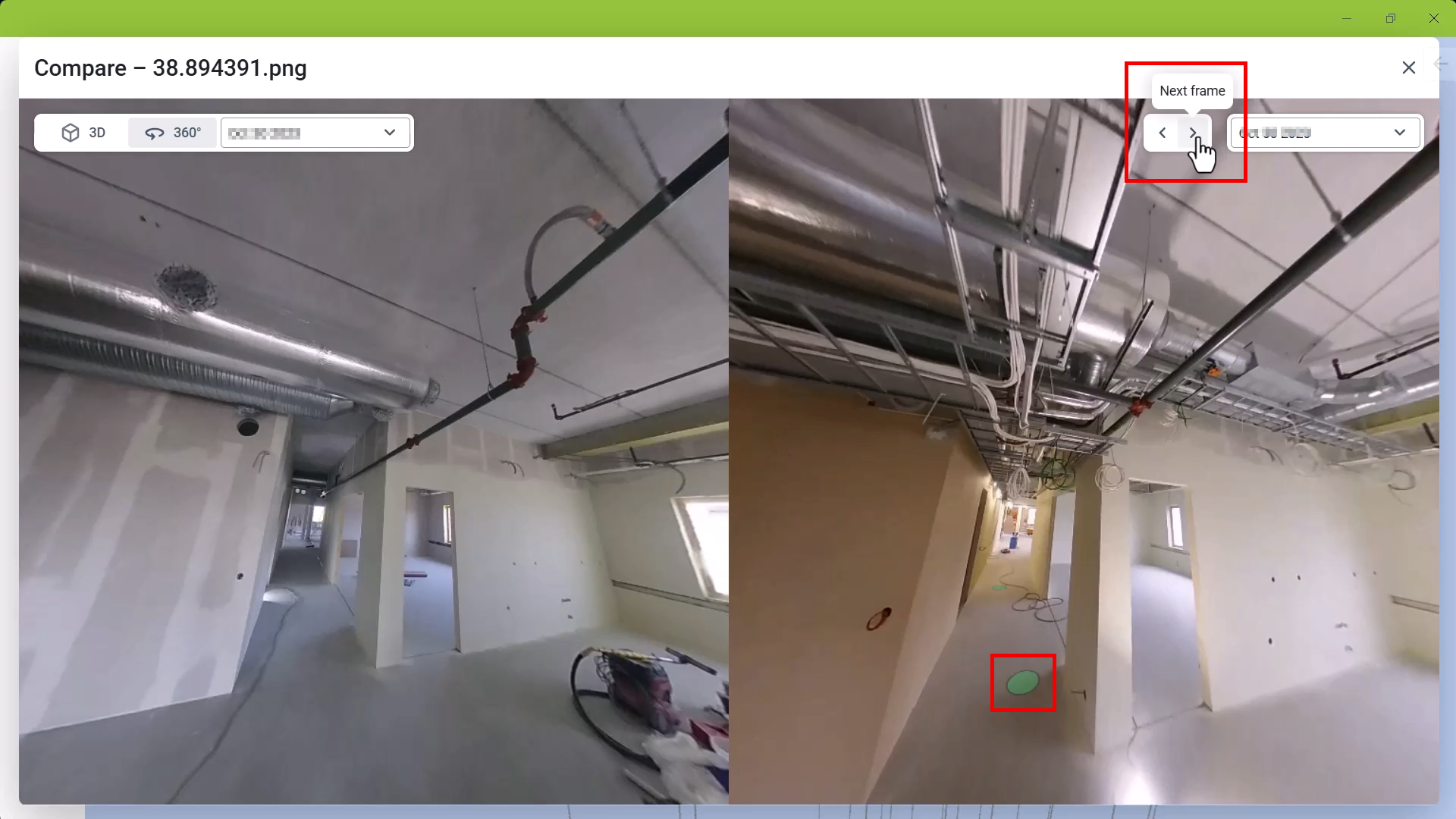

Możesz zmienić porównanie między różnymi SiteWalks, wybierając inną datę z menu rozwijanego. Podczas porównywania SiteWalks, widoki są automatycznie synchronizowane.
Porównaj SiteWalk z modelem 3D, klikając 3D.
Podczas porównywania SiteWalk kliknij i przeciągnij, aby rozejrzeć się dookoła. Użyj środkowego przycisku myszy, aby przybliżyć, oraz spacji, aby zresetować poziom powiększenia.
Wybierz zielone kropki, aby przejść do określonego obszaru. Do nawigacji krok po kroku użyj klawiszy strzałki w lewo i w prawo (w prawym górnym rogu), aby przechodzić między pozycjami.
Eksportuj SiteWalks
Możesz wyeksportować SiteWalk z Dalux jako interaktywny PDF. Ten PDF pozwala na dostęp do zdjęć 360° z SiteWalk na Twoim komputerze.

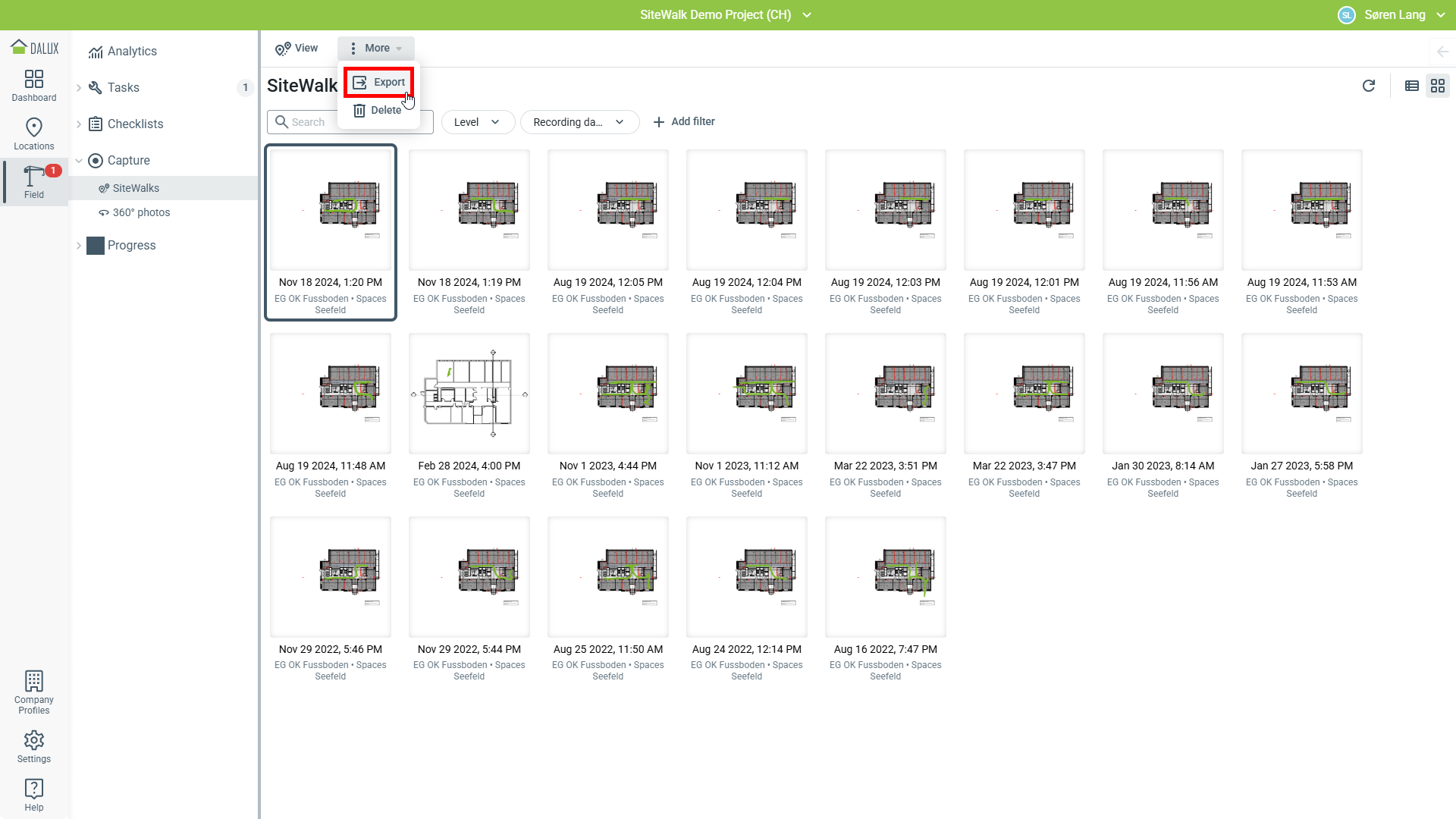

Aby wyeksportować SiteWalk, przejdź do:
Field
Przechwyć
SiteWalks
Wybierz określony SiteWalk
Eksportuj.
Spowoduje to wyeksportowanie SiteWalk w formacie .zip. Eksport zawiera:
- Plan piętra, z każdą pozycją zdjęć 360 stopni wykonanych podczas SiteWalk
- Każde Zdjęcie 360 stopni wykonane podczas SiteWalk
- Widok panoramiczny
Klikając na różne punkty w rysunku, możesz bezpośrednio otworzyć zdjęcia 360°. Możesz także poruszać się przez obrazy tak samo, jak przy przeglądaniu SiteWalk w Dalux.
Funkcja eksportu umożliwia udostępnianie SiteWalks użytkownikom, którzy nie mają Dalux. Po wyeksportowaniu i pobraniu możesz mieć dostęp do SiteWalk bez połączenia z internetem.
Uwaga
Możesz udostępniać SiteWalks do Portalu właściciela. Więcej informacji znajdziesz w Jak skonfigurować Portal właściciela
