Wtyczka Navisworks to wtyczka opracowana przez Dalux, która integruje się z Navisworks, wspierając szereg funkcji, takich jak przesyłanie modeli, rysunków i chmur punktów, tworzenie komentarzy oraz koordynacja testów kolizji w środowisku Dalux.
Ten artykuł wyjaśni, jak zainstalować wtyczkę i ogólnie z niej korzystać, w tym jak zarządzać komentarzami we wtyczce, jak przesyłać i dystrybuować problemy oraz jak przesyłać chmury punktów.
Aby dowiedzieć się, jak przejść przez proces przesyłania modelu lub rysunku za pomocą wtyczki, możesz przeczytać ten artykuł, proces jest taki sam: Użyj wtyczki Revit do przesyłania i aktualizowania modeli 3D i rysunków.
Ta wtyczka działa tylko z pełnymi wersjami Navisworks, upewnij się, że twoja wersja Navisworks obsługuje wersję wtyczki. Kiedy Navisworks jest aktualizowany, może to powodować problemy z powodu niezgodności wersji z wtyczką.
Jak pobrać i skonfigurować wtyczkę Navisworks

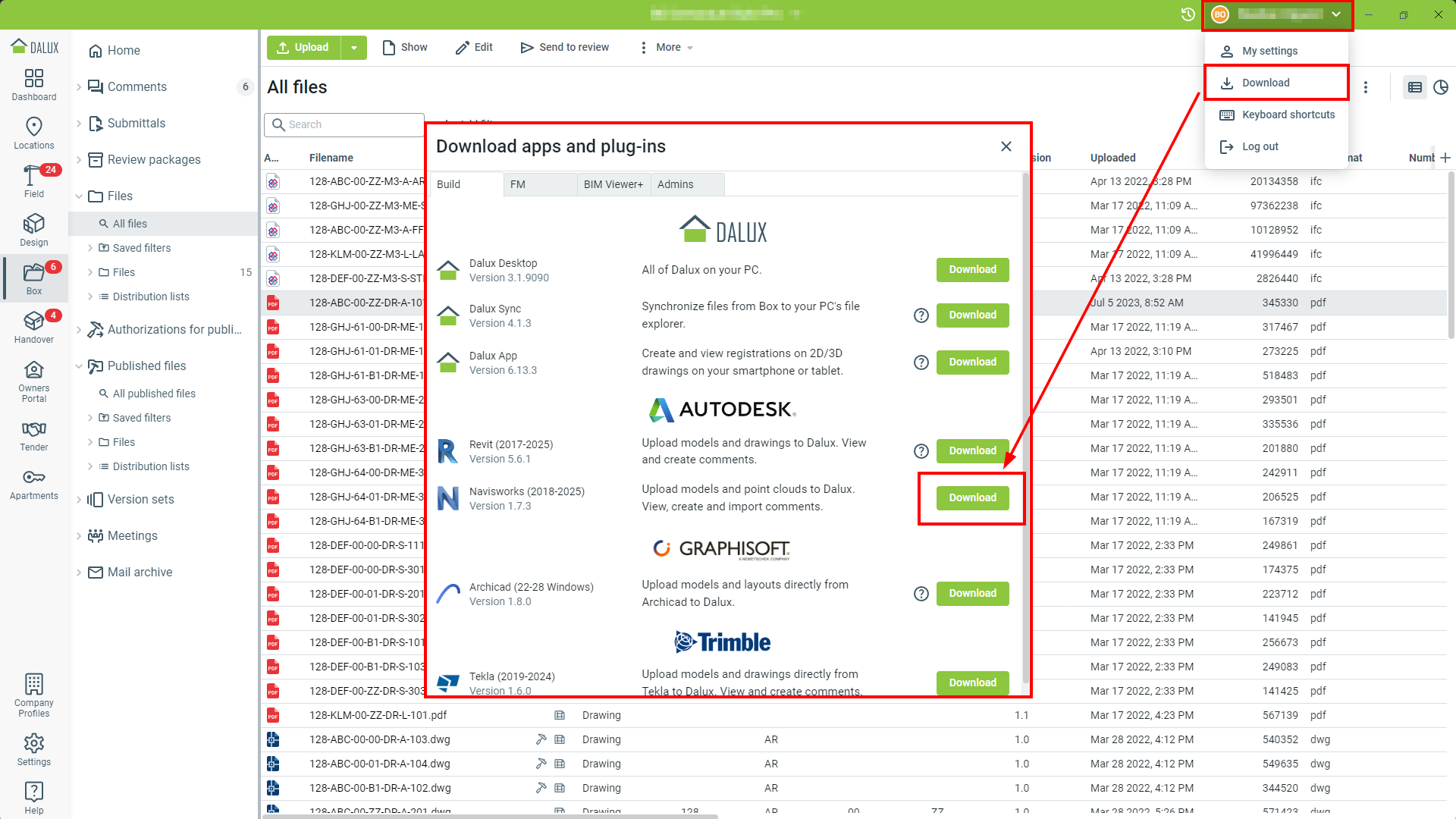

Po zalogowaniu się do projektu w wersji internetowej możesz znaleźć wtyczkę, przechodząc do
Kliknij swoje imięPobierz.
Znajdziesz aktualną wtyczkę Navisworks w sekcji Autodesk:
Informacje techniczne
Musisz zamknąć wszystkie działające instancje Navisworks, aby rozpocząć instalację wtyczki.

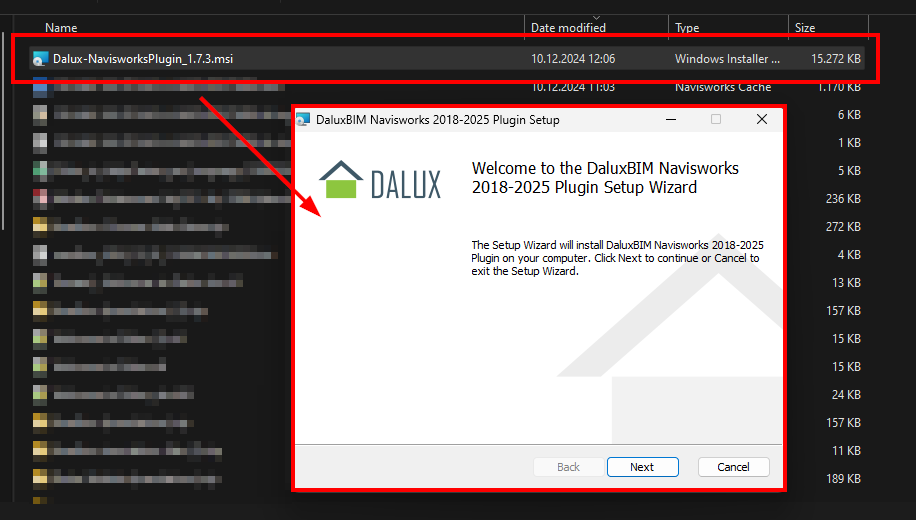

Po pobraniu pliku MSI, otwórz go i postępuj zgodnie z instrukcjami kreatora instalacji:

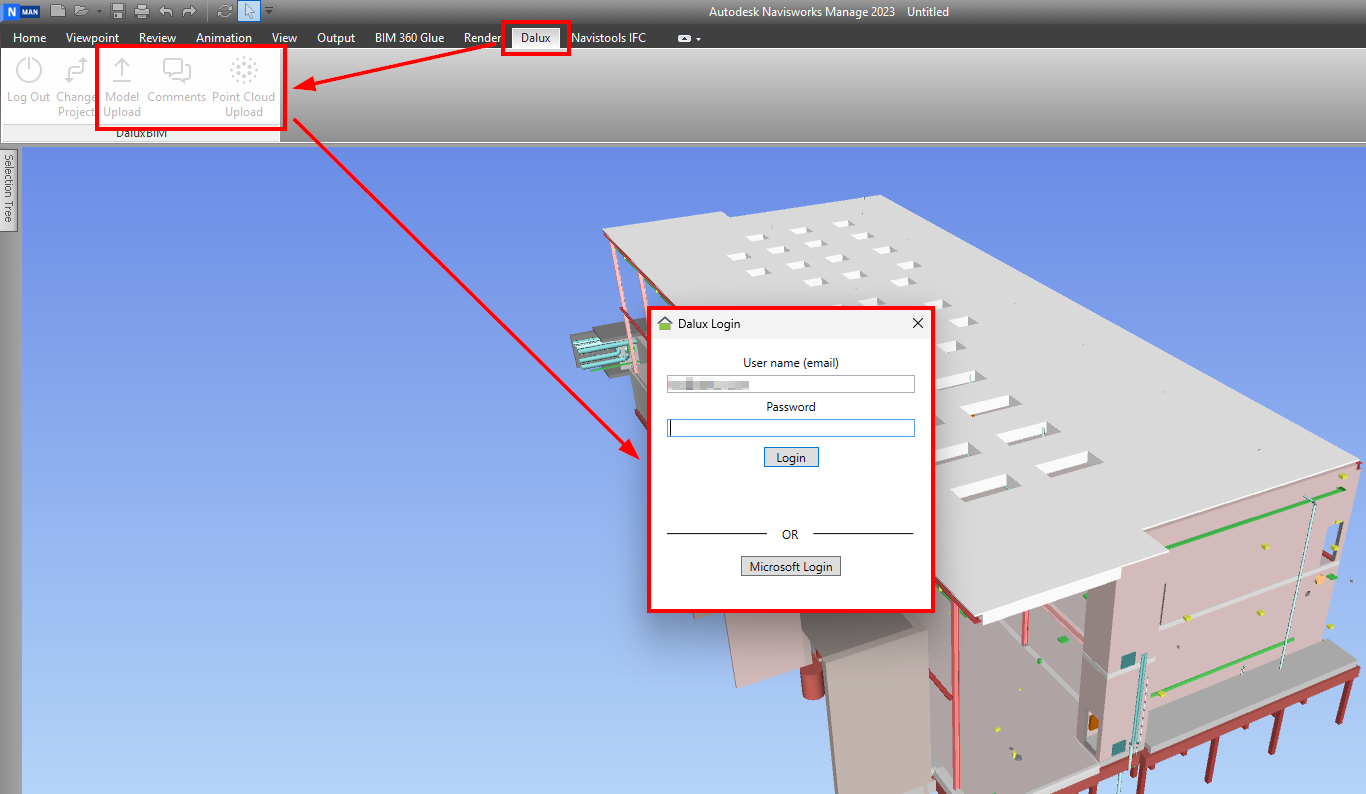

Znajdziesz wtyczkę Dalux na pasku narzędzi pod kartą Dalux. Jeśli klikniesz Prześlij model,
Komentarz lub
Prześlij chmurę punktów, zostaniesz poproszony o zalogowanie się na swoje konto Dalux. Zaloguj się na swoje konto za pomocą danych do logowania Dalux:

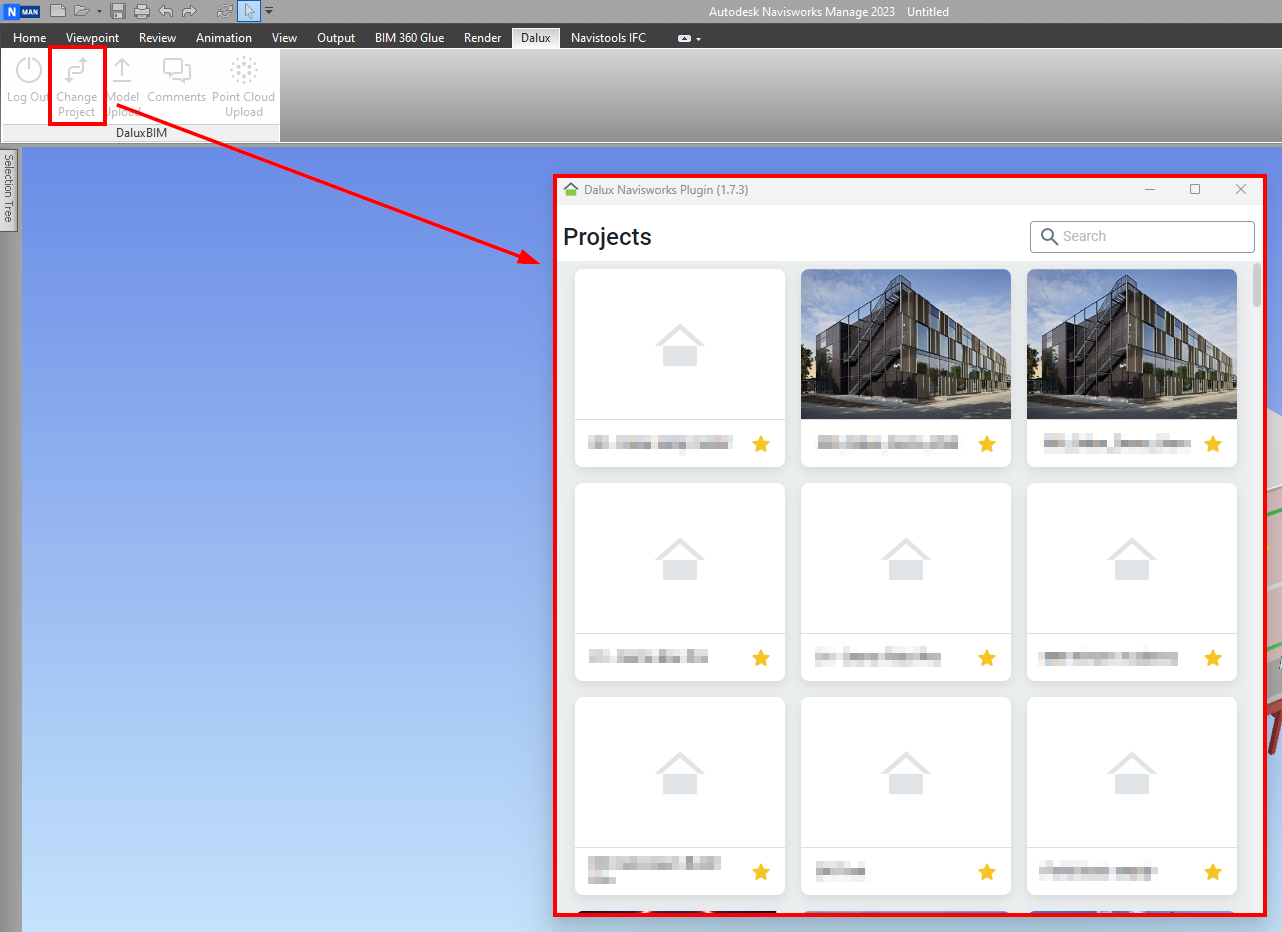

Zmień projekt
Jeśli masz dostęp do wielu projektów Dalux, możesz wybrać projekt, nad którym aktualnie pracujesz, klikając Zmień projekt.
Jak korzystać z wtyczki
Utwórz nowy komentarz,
Czytaj więcej
Jeśli chcesz dowiedzieć się więcej o komentarzach, możesz przeczytać ten artykuł: Jak skonfigurować komentarze

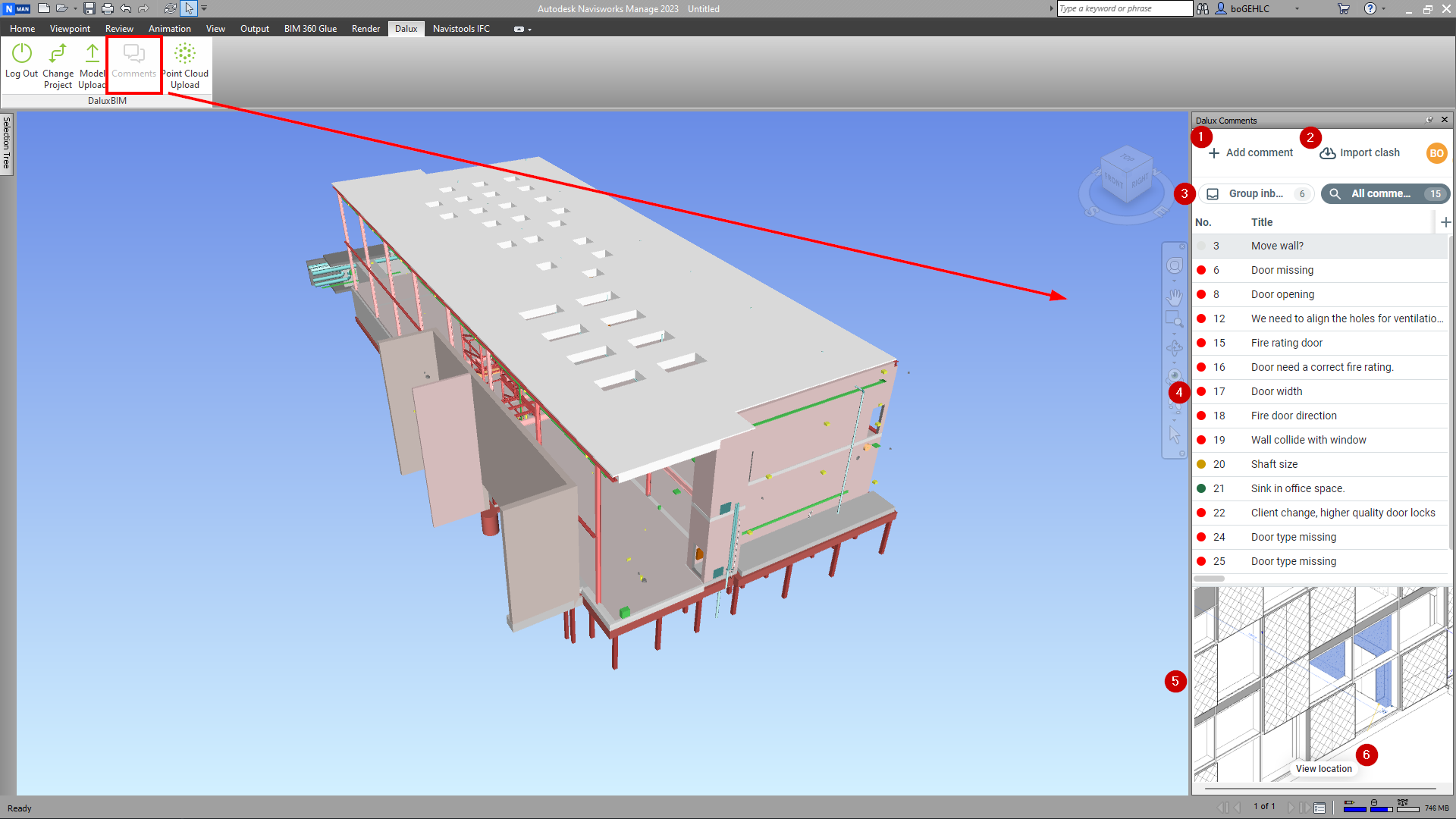

Klikając Komentarz, wtyczka zapewni dostęp do wszystkich komentarzy, do których masz uprawnienia w projekcie Dalux.
W tym widoku możesz
- Utwórz nowy komentarz,
- Importuj konflikty,
- Przełączaj się między swoją Skrzynką odbiorczą grupy a Wszystkimi komentarzami,
- Wyświetlaj i otwieraj wszystkie komentarze ze swojego projektu,
- Uzyskaj podgląd wybranego komentarza i
- Przejdź bezpośrednio do lokalizacji wybranego komentarza, jeśli został stworzony w 3D.
Aby utworzyć nowy komentarz, wybierz Dodaj komentarz i utwórz nowy komentarz tak jak bezpośrednio w Dalux. Wybierz rodzaj, kanał komunikacji, odpowiedzialnego i inne informacje:

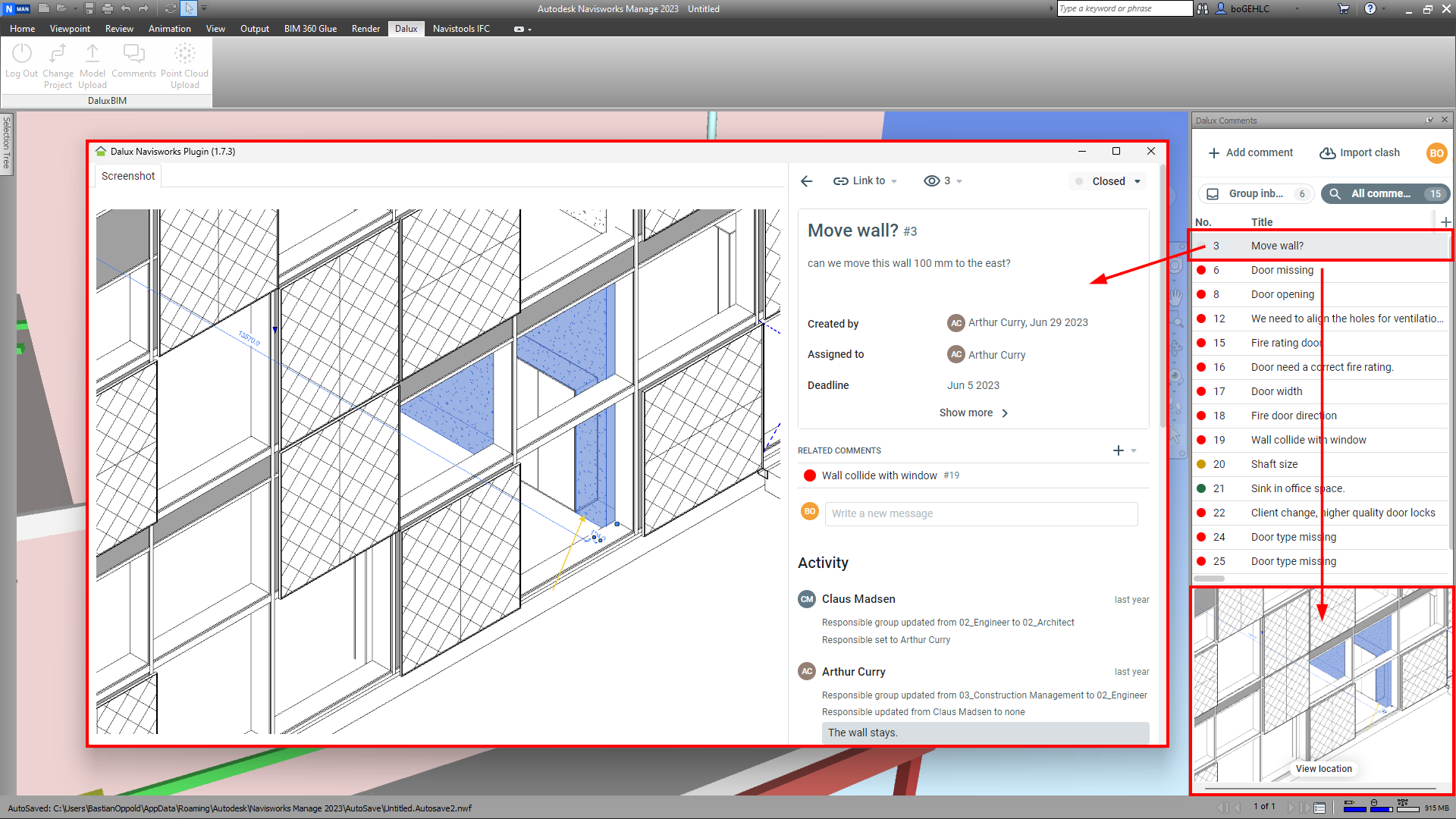

Wyświetl i edytuj komentarze
Aby wyświetlić istniejące komentarze, możesz wybrać swoją Skrzynkę odbiorczą grupy lub
Wszystkie komentarze i wybrać wpis. Podgląd będzie widoczny na dole. Aby otworzyć komentarz na pełnym ekranie i wyświetlić wszystkie informacje związane z podglądem, wystarczy dwukrotnie kliknąć komentarz na liście.
W tym oknie możesz edytować lub odpowiedzieć na ten komentarz, a nawet zamknąć go, jeśli problem został rozwiązany, a Ty masz odpowiednie uprawnienia.
Kliknij 'Pokaż lokalizację' w podglądzie, aby przejść bezpośrednio do elementu. To działa tylko wtedy, gdy Dalux może znaleźć oznaczone elementy w modelu aktualnie otwartym w Navisworks.
Importuj konflikty

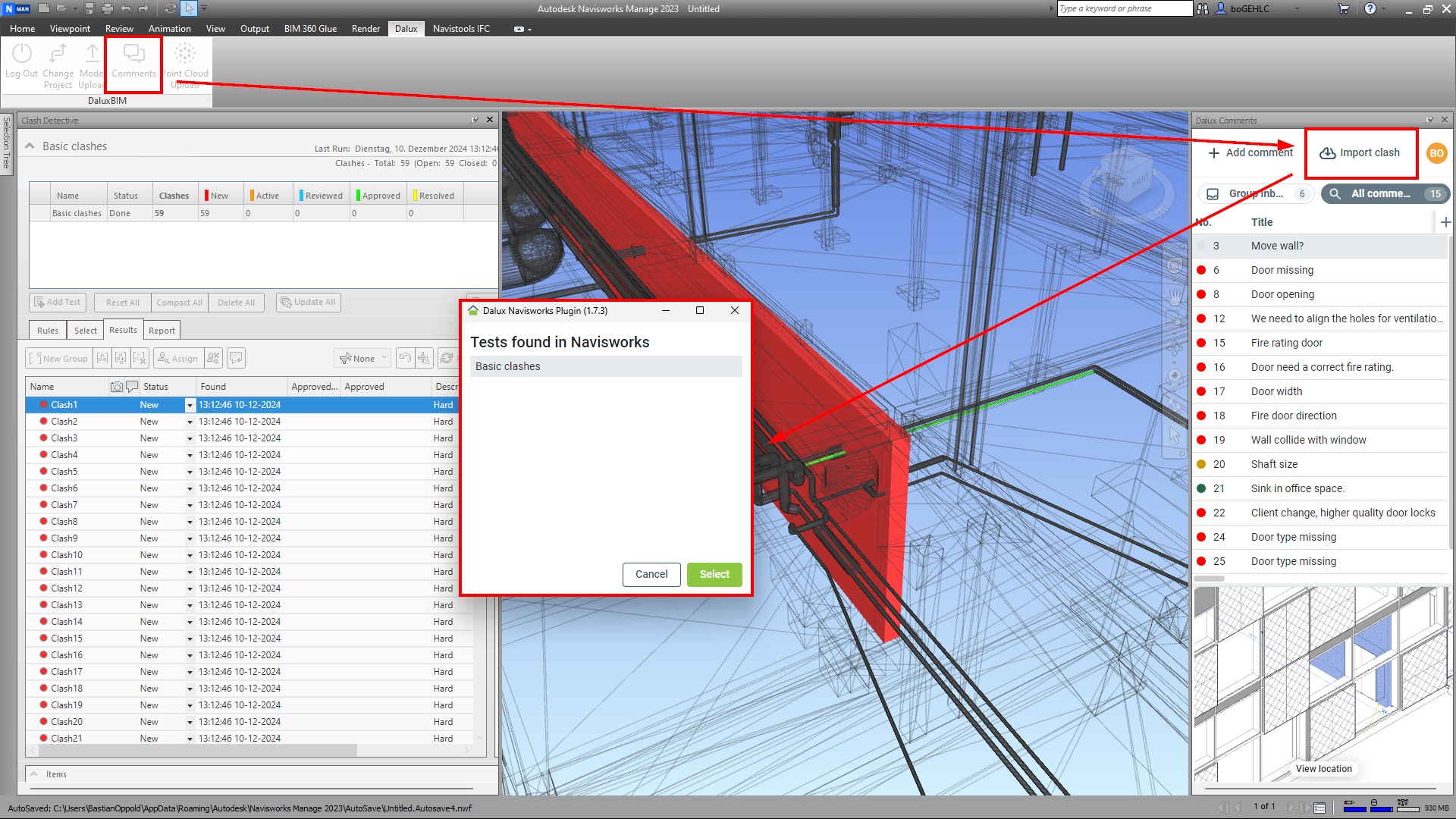

Jeśli przeprowadzasz testy, np. kolizje, na swoich modelach w Navisworks, możesz przesłać powstałe problemy bezpośrednio do Dalux i skoordynować je z odpowiedzialnymi projektantami. Aby to zrobić, kliknij
Komentarze
Importuj konflikt
Wybierz swój test.

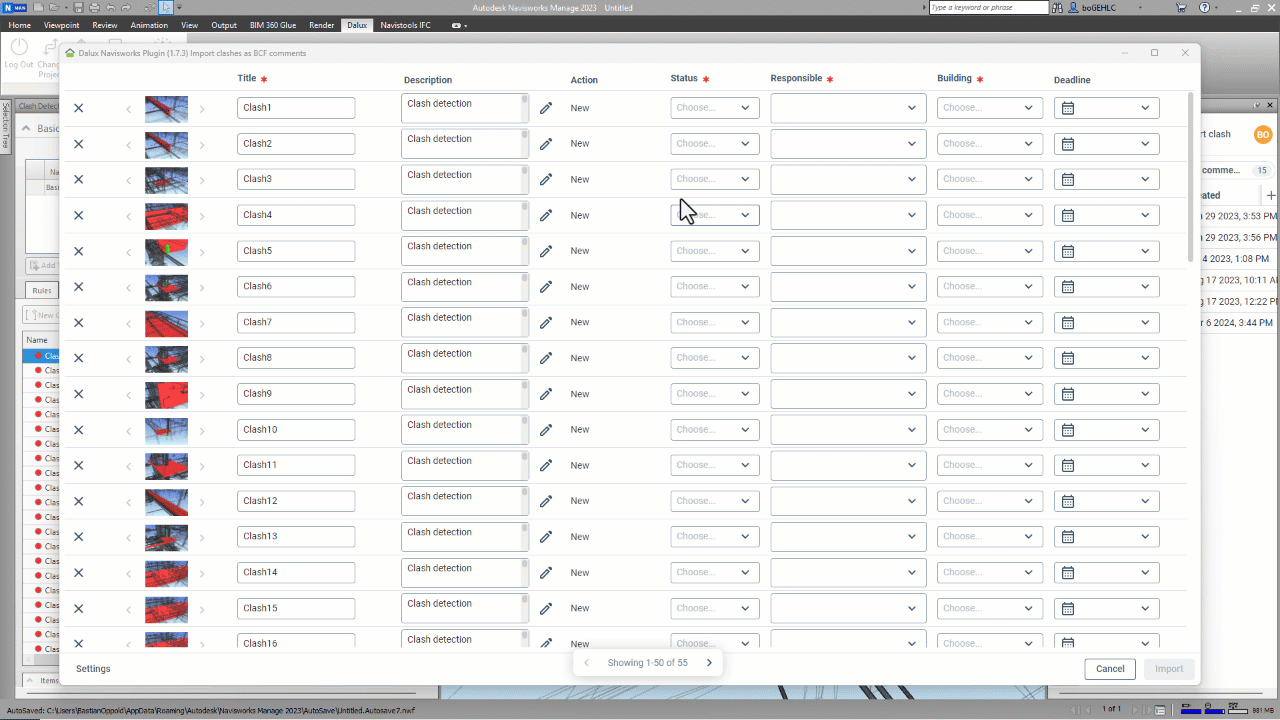

Wtyczka przetworzy problemy, umożliwi ci uzupełnienie informacji, tak samo, jak podczas tworzenia komentarzy.
Aby ułatwić edycję wszystkich problemów naraz, możesz ustawić wartość w jednym z pól danych i przeciągnąć zielony uchwyt w dół, do prawego dolnego rogu podświetlonego pola.
Alternatywnie, możesz mapować wartości, jeśli są takie same dla wszystkich problemów.
Przejdź do 'Ustawienia' i wybierz, jaką wartość Dalux chcesz zmapować z jaką wartością Navisworks. Kliknij 'Zapisz', aby ustawić tę wartość dla wszystkich problemów.
Kolizje, które nie zostały wcześniej przesłane przez wtyczkę, są tworzone jako nowe w Dalux. Jeśli aktualizujesz istniejące kolizje, Dalux wykryje to i zaktualizuje komentarze zgodnie, zamiast tworzyć nowe komentarze.
Informacje techniczne

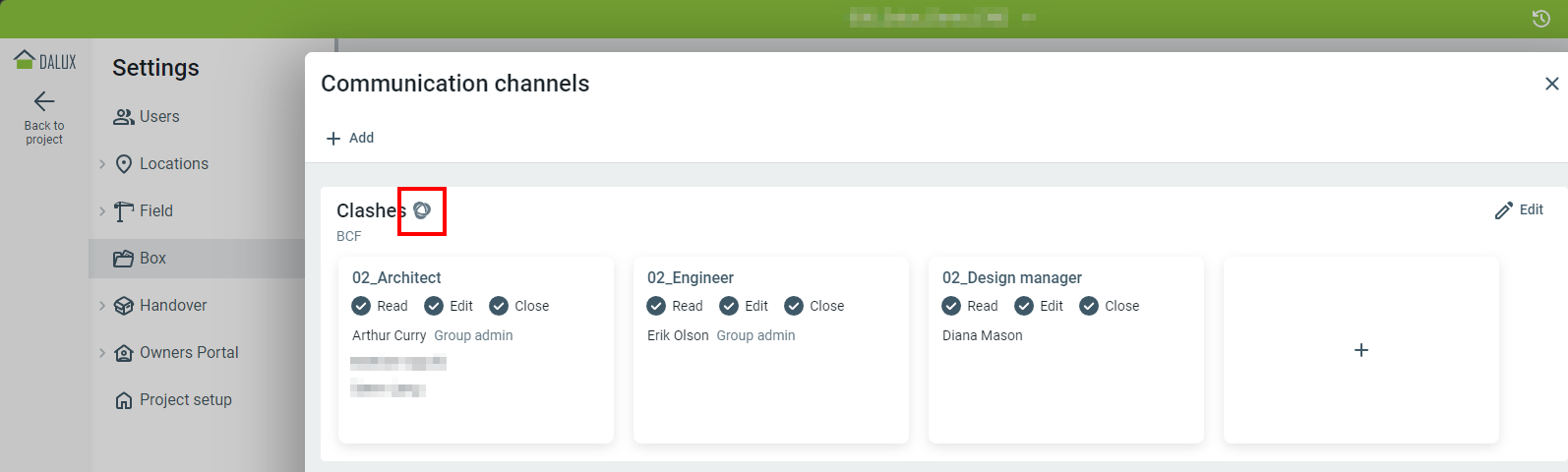

Możesz przesłać do 4.000 kolizji na test. Kolizje są zawsze przesyłane w kanale komunikacji BCF, który jest oznaczony ikoną .

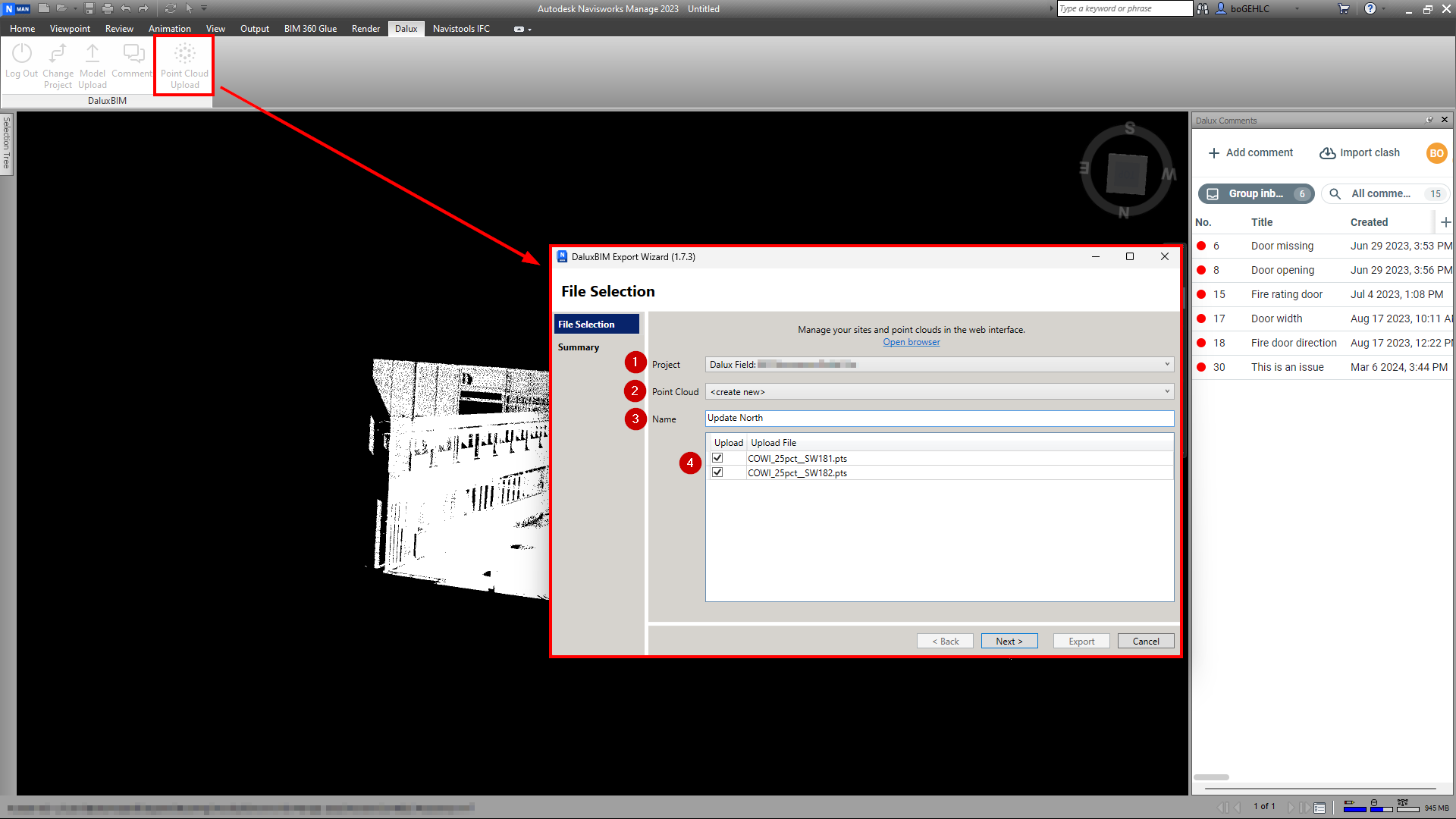

Prześlij chmurę punktów
Możesz także użyć wtyczki Navisworks do przesyłania chmur punktów do swojego projektu Dalux. Aby to zrobić, kliknij Prześlij chmurę punktów.
Następnie, wykonaj te kroki:
- Projekt: Wybierz, w którym projekcie chcesz przesłać chmurę punktów.
- Chmura punktów: Wybierz, czy chcesz dodać nową chmurę punktów, czy zastąpić istniejącą.
- Nazwa: Jeśli chcesz dodać nową chmurę punktów, wybierz dla niej nazwę.
- Wybierz pliki, które chcesz przesłać jako nową chmurę punktów.
- Następne
- Podsumowanie: Sprawdź, czy twoje ustawienia są poprawne.
- Eksportuj
Zwróć uwagę, że z każdym przesyłaniem tworzona jest dokładnie jedna chmura punktów. Jeśli wybrałeś wiele plików, będą one scalane w jedną chmurę punktów w Dalux.
Po przetworzeniu plików przez Dalux, możesz je wyświetlić w przeglądarce lub w aplikacji Dalux Desktop w dowolnym momencie.
