Ten artykuł wyjaśnia, jak korzystać z publikowania ręcznego w ustawieniach budynku i plikach.
Dzięki publikacji ręcznej i obszarom plików możesz kontrolować, kiedy budynki powinny być dostępne w Lokalizacjach, ponieważ zarówno rysunki, jak i pliki modelu będą podążać za obiegiem pliku projektu, niezależnie od tego, czy korzystasz z obiegów plików, czy bezpośredniej autoryzacji.
Pliki muszą znajdować się w obszarze Opublikowane pliki zanim będą widoczne w Lokalizacjach.
Uwaga
Ten artykuł pokazuje ręczne publikowanie dla budynków, ale może być również używany dla obszarów i struktur w InfraField.
Jeśli korzystasz z publikowania ręcznego, obszarów plików i Design, otrzymujesz środowisko w Dalux, w którym możesz przeglądać nieopublikowane modele i rysunki oraz komunikować się na ich temat. W tym środowisku możesz używać walidacji modelu, komentarzy i innych funkcji Dalux, aby współpracować w zespołach przy modelach i iteracjach rysunków, zanim model stanie się dostępny dla innych w projekcie.
Czytaj więcej
Przed użyciem publikowania ręcznego powinieneś zapoznać się z obszarami plików i tym, jak działają one w Dalux. Więcej o obszarach plików możesz przeczytać w tym artykule: Obszary plików.
Jak aktywować publikowanie ręczne
Jeśli chcesz kontrolować widoczność modeli i ich wersji w Lokalizacjach, musisz używać publikowania ręcznego. Wszystkie pliki dla budynków (rysunki i modele) podążają za obiegiem plików projektu. To oznacza, że wszystkie pliki związane z budynkiem muszą znajdować się w Opublikowanych plikach, zanim będą dostępne w Lokalizacjach.
Informacje techniczne
Będziesz potrzebować następujących rzeczy:
- Aktywuj co najmniej dwa obszary plików (Pliki i Opublikowane pliki)
- Aktywuj ręczne publikowanie dla projektu
- Dodaj pliki rysunków i modeli z obszaru plików 'Files' w
Box do budynku w Dalux
- Aktywuj
Design i przypisz dostęp grupom użytkowników
Uwaga: jeśli chcesz używać Design, musisz mieć Dalux Box Pro.

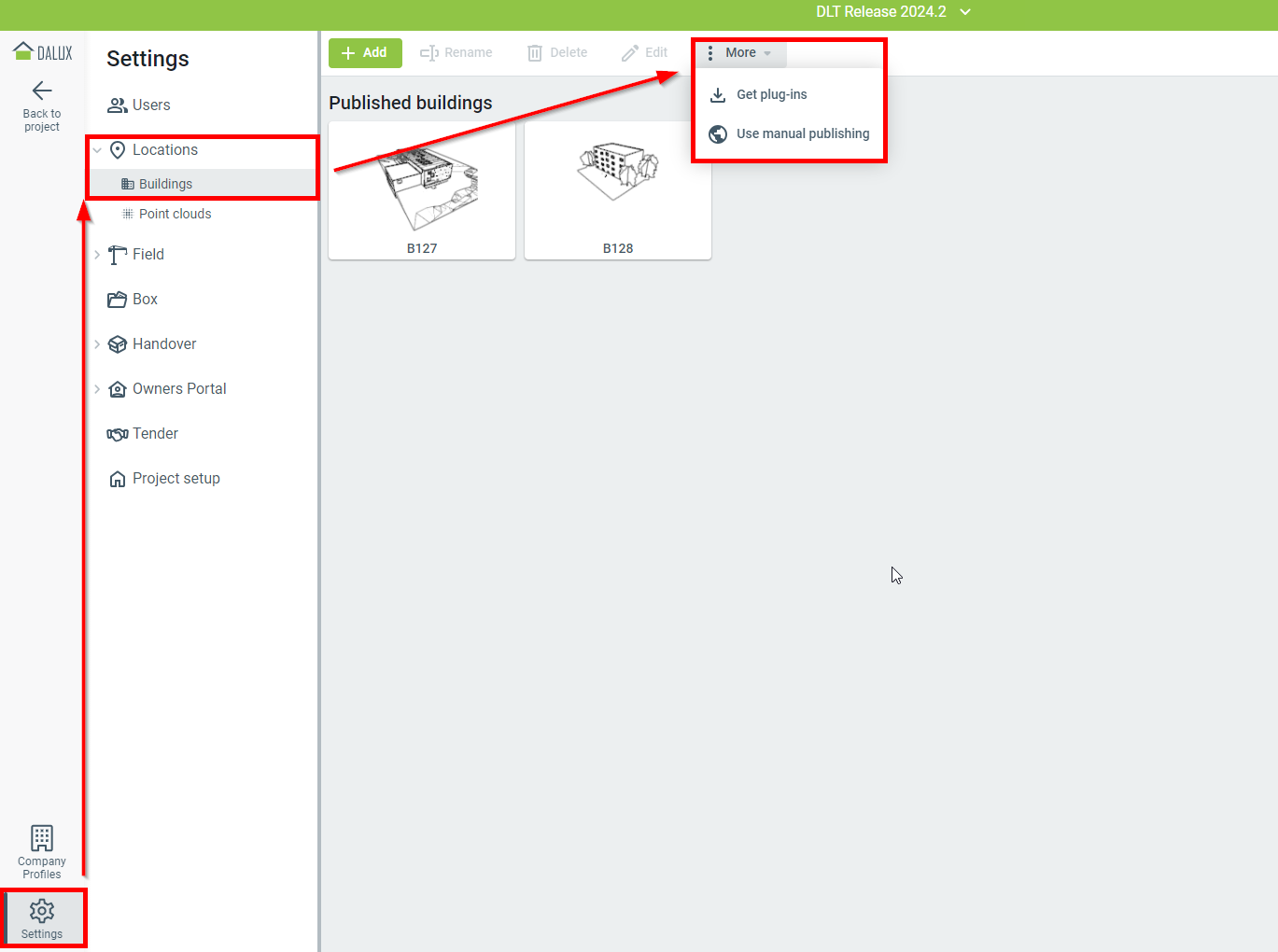

Aby aktywować publikowanie ręczne, przejdź do:
Ustawienia
Lokalizacje
Budynki
Więcej
Użyj ręcznego publikowania.

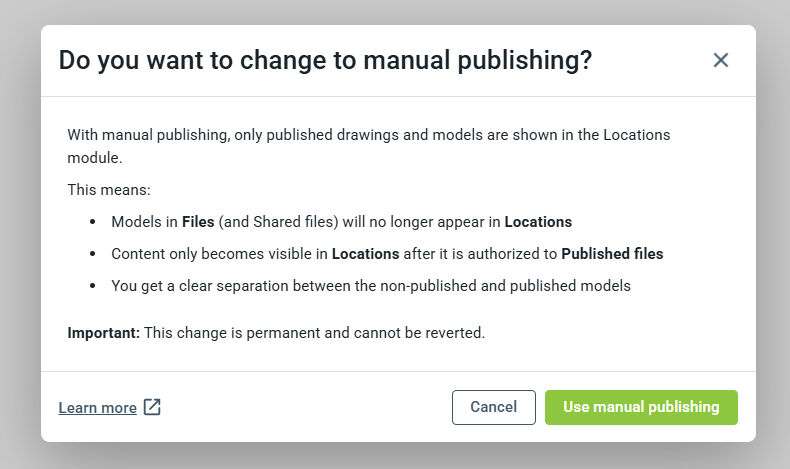

Zobaczysz okno wyskakujące, w którym musisz potwierdzić aktywację ręcznego publikowania. Kiedy aktywujesz ręczne publikowanie, powinieneś być świadomy, że:
- Budynki muszą być ręcznie opublikowane, zanim pojawią się w Lokalizacjach
- Zmiany w ustawieniach budynku muszą być ręcznie opublikowane, zanim zostaną zaktualizowane w Lokalizacjach
- Pliki modeli i rysunków dla budynków muszą znajdować się w Opublikowanych plikach, zanim będą widoczne w Lokalizacjach. Wyświetlane są tylko najnowsze wersje.
- Możesz tworzyć strefy, obiekty 2D, obiekty 3D, kolory itp. dopiero po umieszczeniu plików w opublikowanych plikach
OSTRZEŻENIE
Aktywacja publikowania ręcznego to trwała zmiana projektu. Nie można powrócić do publikowania automatycznego. Powinieneś ocenić, czy ręczne publikowanie jest odpowiednie dla Twojego bieżącego projektu i zrozumieć implikacje wymienione powyżej.
Aby aktywować publikowanie ręczne, kliknij 'Użyj publikowania ręcznego'.
Jak ręcznie opublikować ustawienia budynku
Aby zobaczyć swoje nieopublikowane budynki, użyj Design. Więcej informacji na temat aktywacji i używania tego znajdziesz w tym artykule: Jak korzystać z Design.
Po aktywowaniu ręcznego publikowania nowe ustawienia budynku lub zmiany w istniejących budynkach muszą zostać opublikowane ręcznie, zanim pojawią się w Lokalizacjach.
Tworzenie i dodawanie plików jest takie samo jak przy użyciu publikowania automatycznego. Możesz przeczytać więcej o tworzeniu budynków w tym artykule: Prześlij pliki modeli IFC i rysunki 2D.
Uwaga
Kiedy wprowadzasz zmiany w ustawieniach budynku, takie jak dodawanie poziomów lub odwzorowywanie rysunków w 3D, budynek będzie przetwarzany w tle. Może minąć chwila, zanim te zmiany staną się widoczne w Design. Jeśli nie widzisz swoich zmian, poczekaj chwilę.
Aby zaktualizować ustawienia budynku, przejdź do:
Ustawienia
Lokalizacje
Budynki

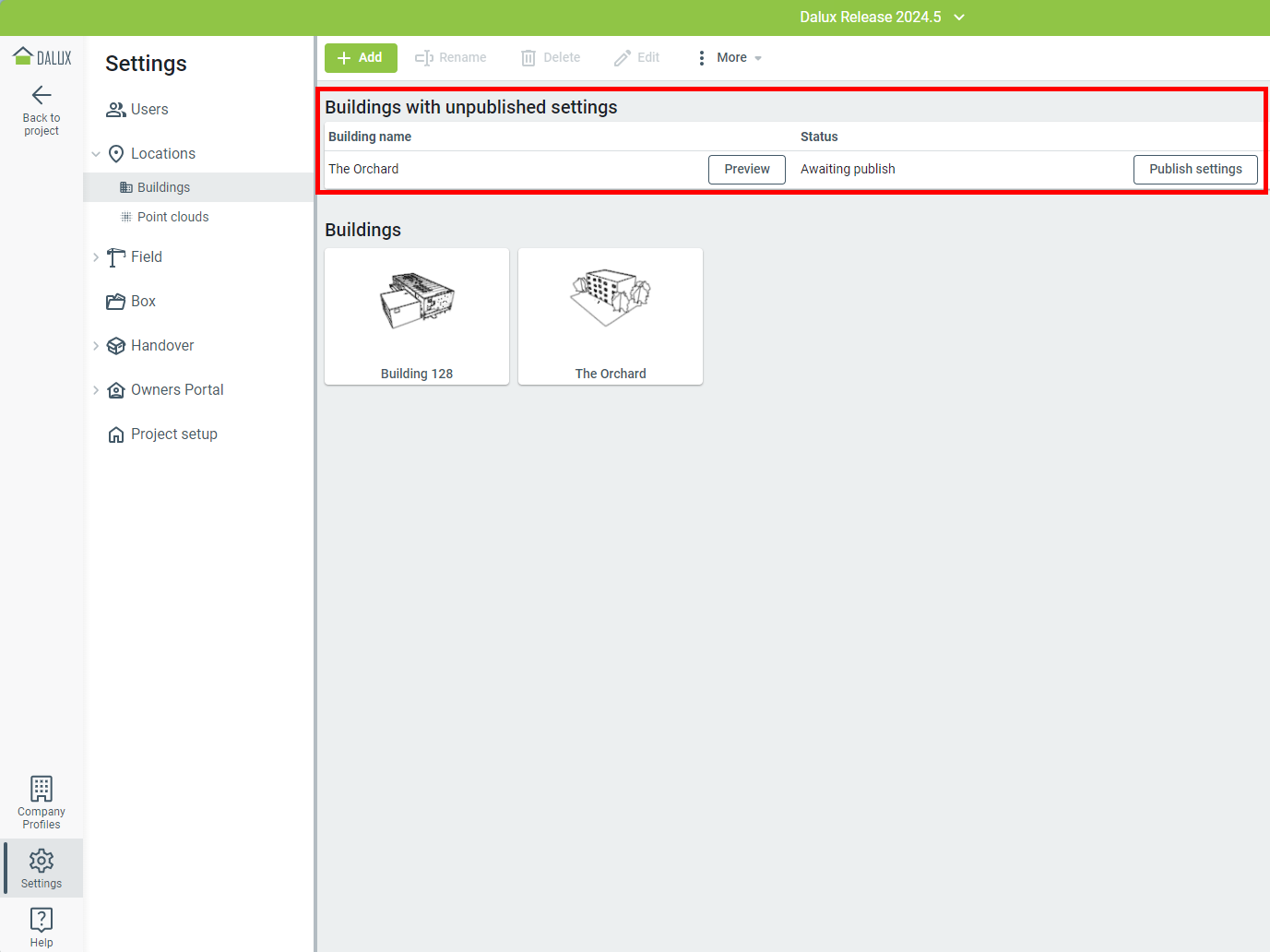

Jeśli budynek ma wycofane z publikacji ustawienia, zobaczysz pasek na górze okna. Ustawienia budynku można opublikować, klikając 'Opublikuj ustawienia'.

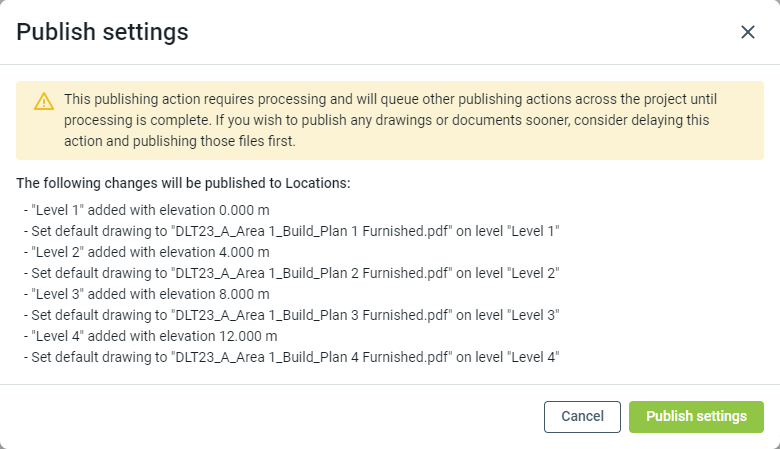

Po kliknięciu 'Opublikuj ustawienia' pojawi się okno podsumowania, które pokaże, które ustawienia są publikowane w Lokalizacjach. Aby zatwierdzić publikację, kliknij 'Opublikuj ustawienia' w oknie podsumowania.
Informacje techniczne
Upewnij się, że publikujesz zarówno ustawienia budynku, jak i pliki, gdy będziesz gotowy, aby budynek był widoczny w Lokalizacjach.
Najpierw należy opublikować wszystkie nieopublikowane ustawienia budynku w Ustawienia
Lokalizacje
Budynki.
Następnie opublikuj swoje modele i rysunki za pomocą ręcznej autoryzacji do opublikowanych plików lub obiegu pliku.
Możesz opublikować ustawienia budynku w Lokalizacjach, podczas gdy twoje pliki są jeszcze w obszarze plików „Pliki“. Budynek pojawi się w Lokalizacjach, ale żadne dane nie zostaną wyświetlone, dopóki pliki nie będą również opublikowane.
Podobnie, możesz opublikować swoje pliki, ale nie publikować ustawień budynku. W tym przypadku model będzie widoczny w Lokalizacjach, ale może brakować poziomów lub rysunków.
Gdy ustawienia budynku i pliki budynku są opublikowane, są widoczne w Lokalizacjach dla wszystkich w projekcie.
Jak korzystać z Design
W Design możesz pracować z nieopublikowanymi wersjami plików budynku, na przykład w fazie projektowej projektu lub podczas wprowadzania iteracji modeli w trakcie budowy.
Podczas korzystania z Design możesz:
- Używaj komentarzy i kanałów komunikacji
- Filtruj, mierz i koloruj
- Użyj walidacji modelu
- Porównaj opublikowane i nieopublikowane budynki
Nie możesz tworzyć rejestracji Field (zadania, listy kontrolne itp.) na modelach lub rysunkach w Design.
Czytaj więcej
Jeśli chcesz dowiedzieć się więcej o korzystaniu z Design, przeczytaj ten artykuł: Jak używać Design.
