Ten artykuł opisuje, jak nawigować po modelach i rysunkach w aplikacji desktopowej Dalux. Wiedza, jak najlepiej poruszać się po swoim modelu 3D, pomoże Ci szybko znaleźć poszukiwane informacje.
Zalecamy korzystanie z aplikacji desktopowej Dalux, podczas pracy ze złożonymi modelami, ponieważ pozwala to Twojemu komputerowi wykorzystać więcej zasobów niż w przypadku przeglądarki internetowej.
Jeśli korzystasz z Dalux na urządzeniu mobilnym, możesz dowiedzieć się, jak nawigować w 3D w tym artykule: Nawiguj w Lokalizacjach na urządzeniu mobilnym.
Jak uzyskać dostęp i nawigować po rysunkach w Lokalizacjach
Aby uzyskać dostęp do swoich modeli 3D w projekcie, zacznij od przejścia do Lokalizacje w bocznym panelu.
Dalux automatycznie otworzy przeglądarkę BIM w ostatnio używanym widoku.
Na pasku narzędzi możesz przełączać się między różnymi widokami:
-

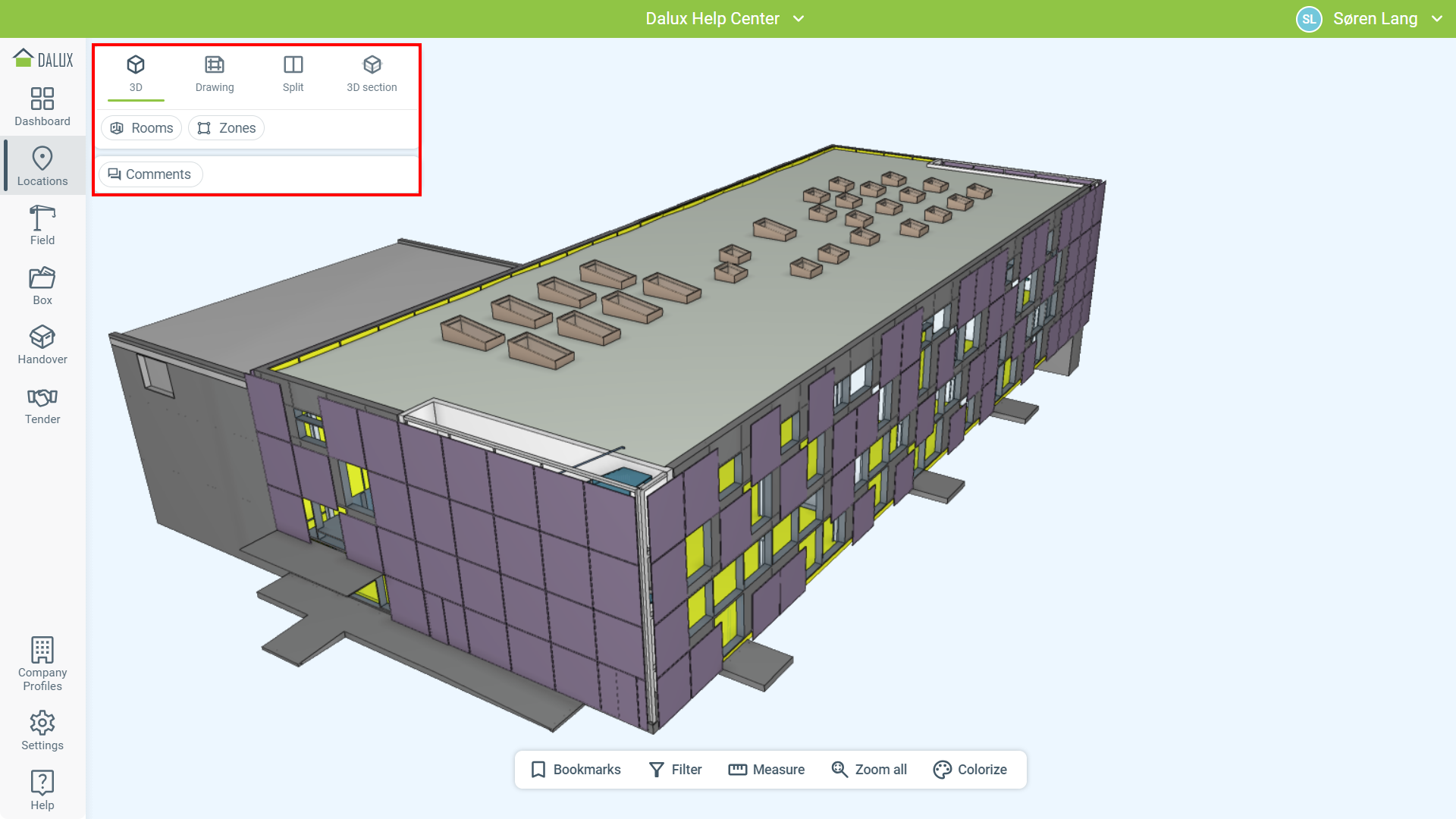

3D - Pełnoekranowa nawigacja 3D umożliwiająca ruchy we wszystkich osiach
-
Rysunek - Tylko widok 2D dla rysunków dodanych do budynku
-
Podziel - Podział między 3D a 2D, gdzie możesz użyć rysunku 2D do poruszania się w 3D
-
Przekrój 3D - Widok 3D z automatycznym przekrojem opartym na Twoich poziomach lub pionowych odwzorowaniach w modelu
Widoki są opisane szczegółowo poniżej.
Korzystanie z widoku 3D

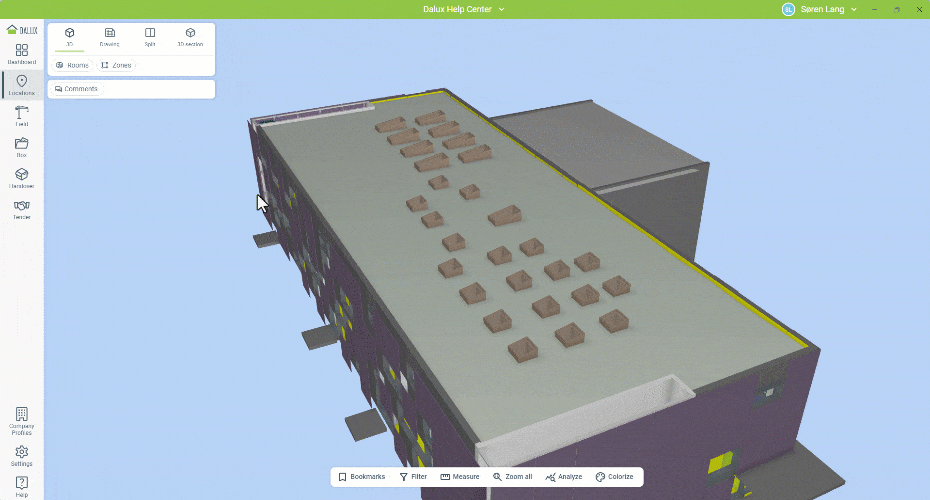

Widok 3D to pełny widok, który pozwala swobodnie poruszać się po modelu. Ten widok jest pomocny w zbieraniu informacji z elementów modelu lub dodawaniu komentarzy w 3D.
Poruszanie się w 3D odbywa się przy użyciu myszy, klawiatury lub kombinacji obu.

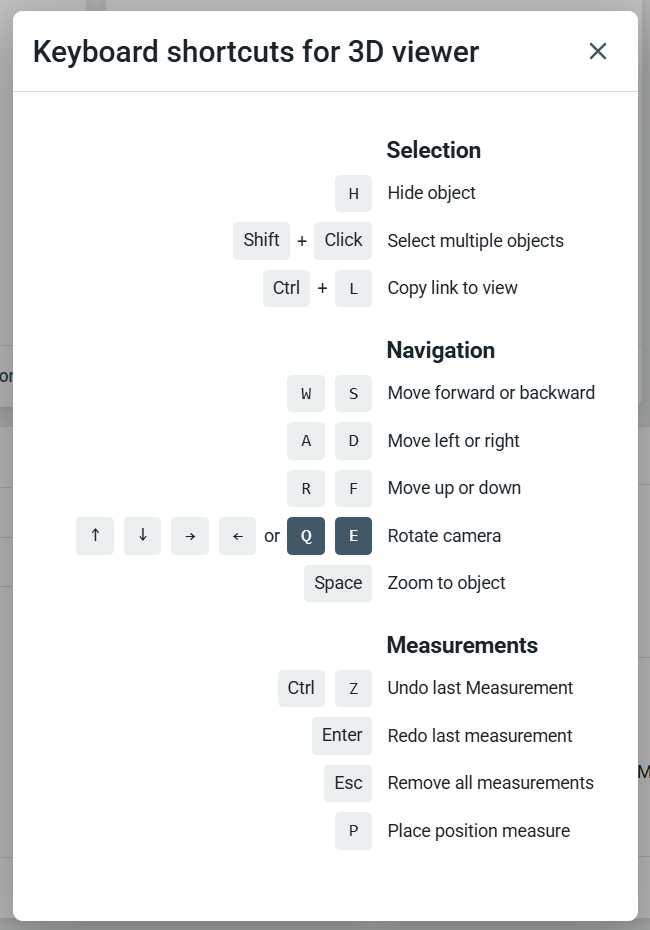

Możesz zobaczyć kilka przydatnych skrótów klikając na swoje imię w prawym górnym rogu, a następnie Skróty klawiaturowe.
Zaleca się zapoznanie się z tymi skrótami, ponieważ pomogą one w poruszaniu się po modelu. Możesz także użyć myszy, aby poruszać kamerą na większe odległości.
- Kliknij i przytrzymaj lewym przyciskiem myszy i przeciągnij, aby obrócić kamerę
- Kliknij i przytrzymaj prawym lub środkowym przyciskiem myszy i przeciągnij, aby przesuwać kamerę
- Przewiń kółkiem myszy, aby przybliżyć i oddalić
Będąc w widoku 3D, możesz utworzyć Komentarz, jeśli funkcja jest włączona i masz odpowiednie uprawnienia.
Nie możesz tworzyć Rejestracji w widoku 3D. Będziesz musiał użyć widoku Podziel. Dzieje się tak, ponieważ lokalizacje rejestracji muszą być powiązane z rysunkiem.
Porady i wskazówki
Użyj myszy do dużych ruchów, a klawiatury do precyzyjnego dostosowania widoku. Ruchy myszy działają najlepiej w widokach zewnętrznych lub w dużych pomieszczeniach, a nawigacja klawiaturowa jest skuteczna w mniejszych przestrzeniach.
Korzystanie z kombinacji myszy i klawiatury w 3D pozwala szybko nawigować po swoim modelu.
Korzystanie z widoku rysunku
Widok rysunku jest tylko 2D i pokazuje rysunki, które zostały dodane do poziomów w budynku. Jeśli nie masz rysunków w budynku, możesz skorzystać z automatycznych rysunków przekrojowych opartych na elewacji poziomów w swoim budynku.

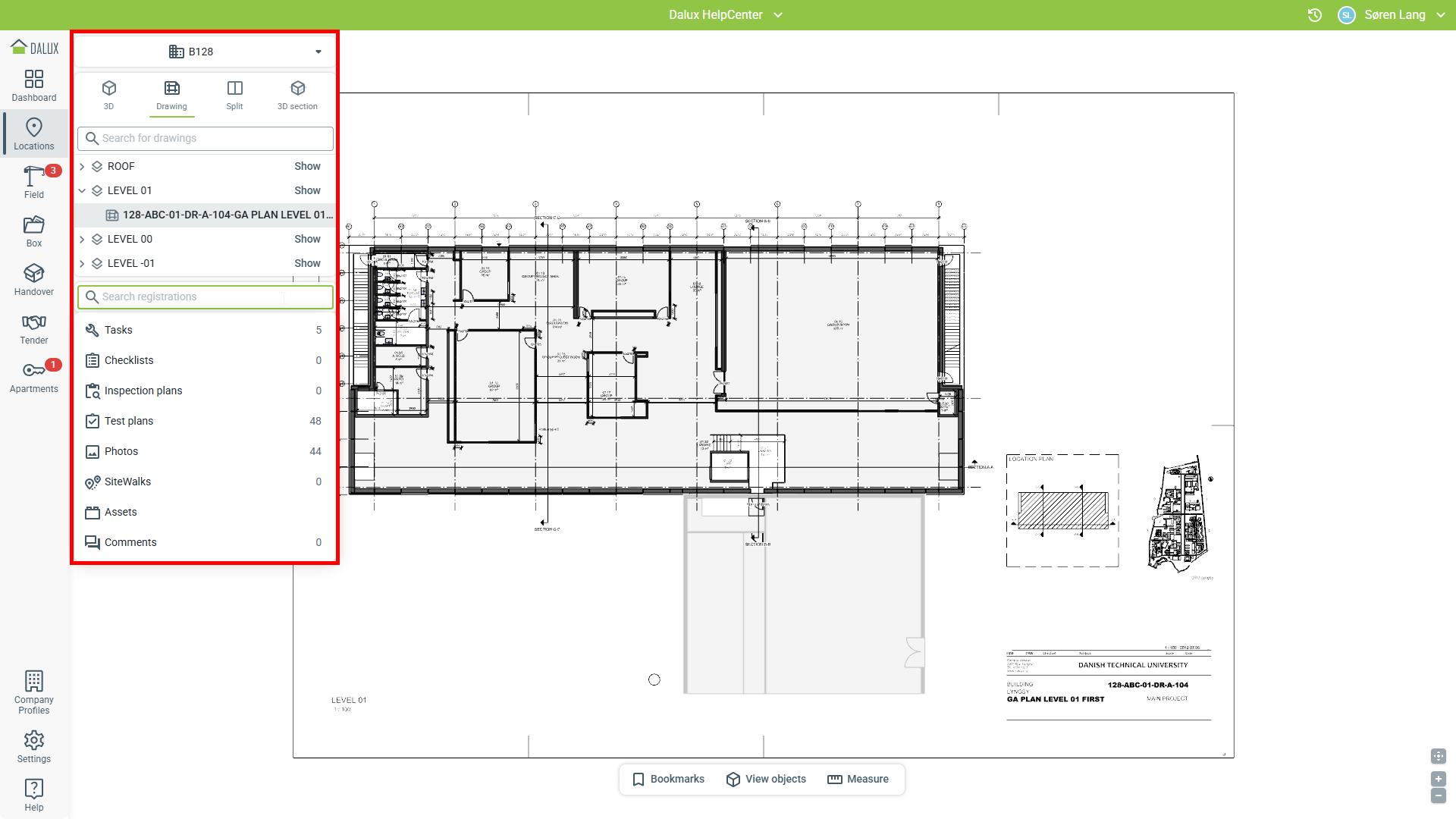

Widok Rysunku pokazuje rysunek 2D oraz menu. W menu możesz wybrać, który rysunek ma być wyświetlany.
Poziomy są wskazywane ikoną . Każdy poziom może zawierać wiele rysunków. Klikając 'Wyświetl', automatycznie przeskoczysz do domyślnego rysunku dla poziomu.
Jeśli projekt korzysta z dziedzin i poddziedzin, będą one wyświetlane jako foldery z ikoną .
Porady i wskazówki

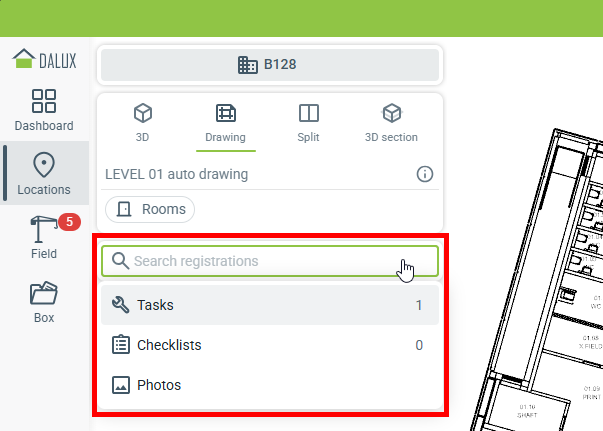

Jeśli nie widzisz panelu rodzaju rejestracji, kliknij pole wyszukiwania, a panel zostanie wyświetlony.
Podczas przeglądania rysunku w Lokalizacjach możesz:
- Kliknij i przytrzymaj lewym przyciskiem myszy i przeciągnij, aby się poruszać
- Przewiń kółkiem myszy, aby przybliżyć i oddalić (możesz przytrzymać klawisz Ctrl, aby przybliżać w mniejszych krokach)
Jeśli klikniesz na rysunek, możesz przeskoczyć do tej lokalizacji w 3D. Otworzy to widok Podziel.
Korzystanie z widoku podziału
Widok podziału pozwala łatwo poruszać się po modelu 3D, klikając na rysunek 2D. Będąc w widoku podziału, nadal możesz nawigować w 3D, jednak widok jest zablokowany na bieżącym poziomie. Oznacza to, że nie możesz poruszać kamerą w górę lub w dół.
Możesz stworzyć Rejestracje w widoku podziału, klikając obiekty w modelu. Robiąc to, lokalizacja 3D jest zapisywana w rejestracji.
Podobnie jak w widoku Rysunku, wybierasz rysunek z menu.

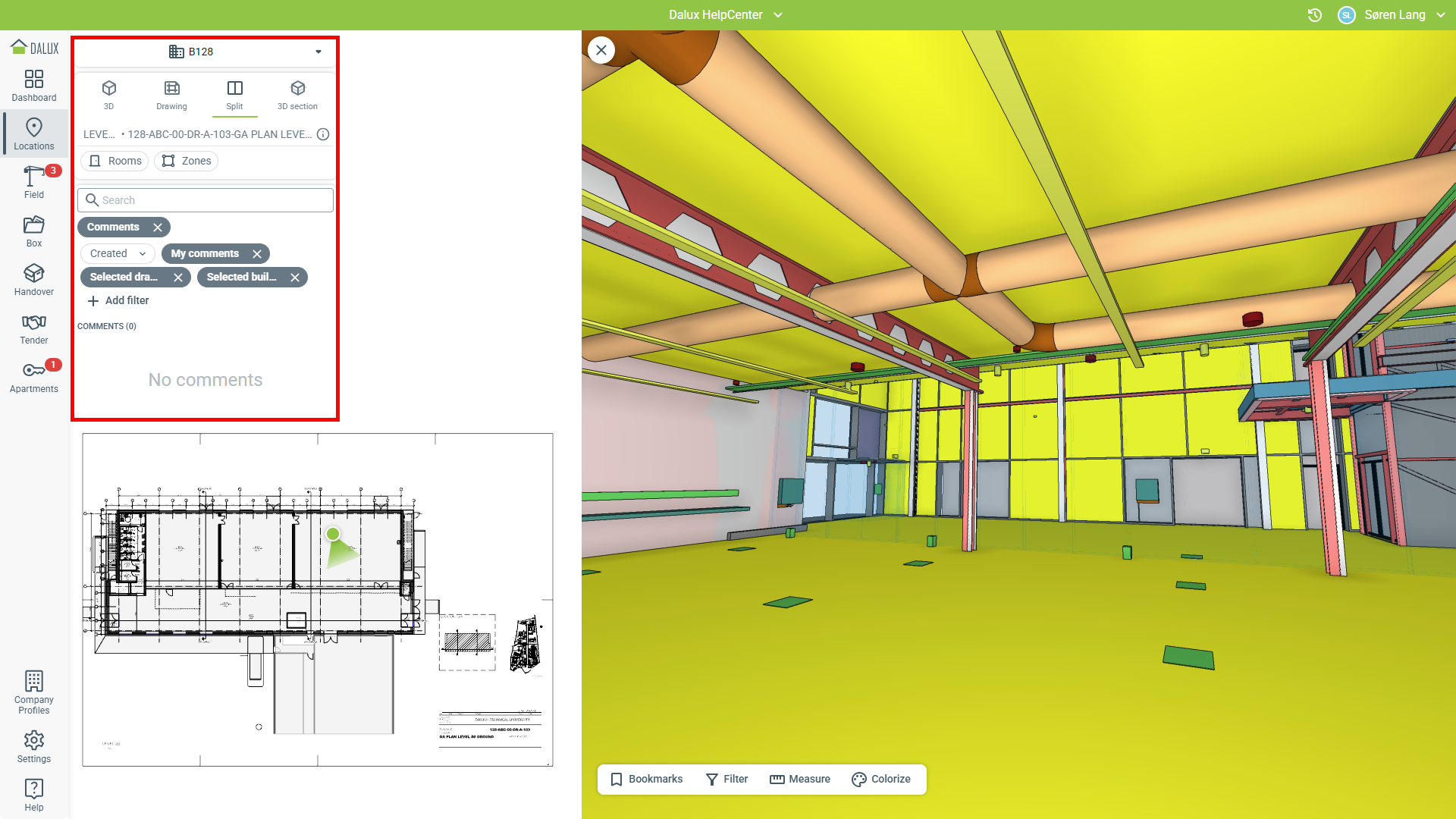

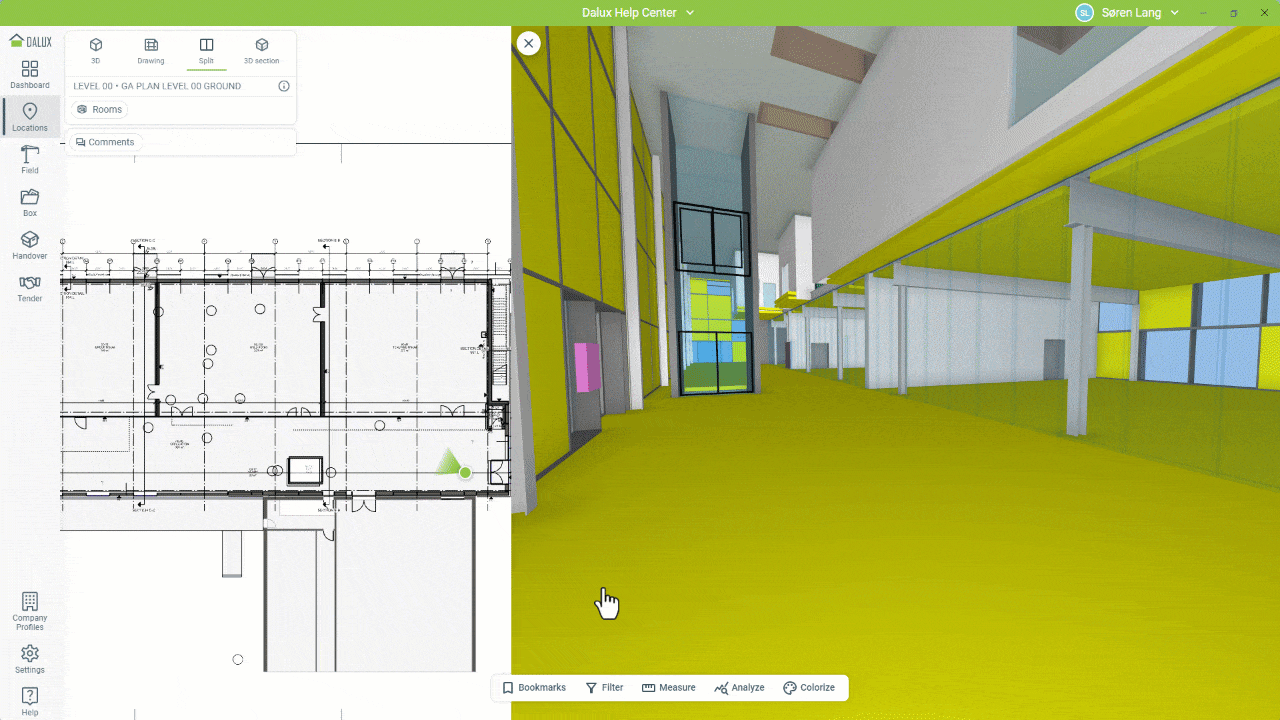

W widoku Podziel zobaczysz swoją aktualną lokalizację oznaczoną na rysunku jako zielone koło. Kierunek kamery jest również wyświetlany.
W widoku podziału możesz używać okna rysunku do:
- Kliknij i przytrzymaj lewym przyciskiem myszy i przeciągnij, aby poruszyć rysunek
- Przewiń kółkiem myszy, aby przybliżyć i oddalić (możesz przytrzymać klawisz Ctrl, aby przybliżać w mniejszych krokach)
- Kliknij na rysunek, aby przeskoczyć do widoku 3D tej lokalizacji
W oknie 3D skróty klawiaturowe do nawigacji 3D są zawsze aktywne (nie możesz zmieniać wysokości kamery). Poruszanie się w 3D automatycznie przeniesie znacznik pozycji na rysunku.
Widok podziału jest doskonały do poruszania się po jednym poziomie w modelu i wymaga mniej złożonej nawigacji w 3D.
Korzystanie z widoku przekroju 3D

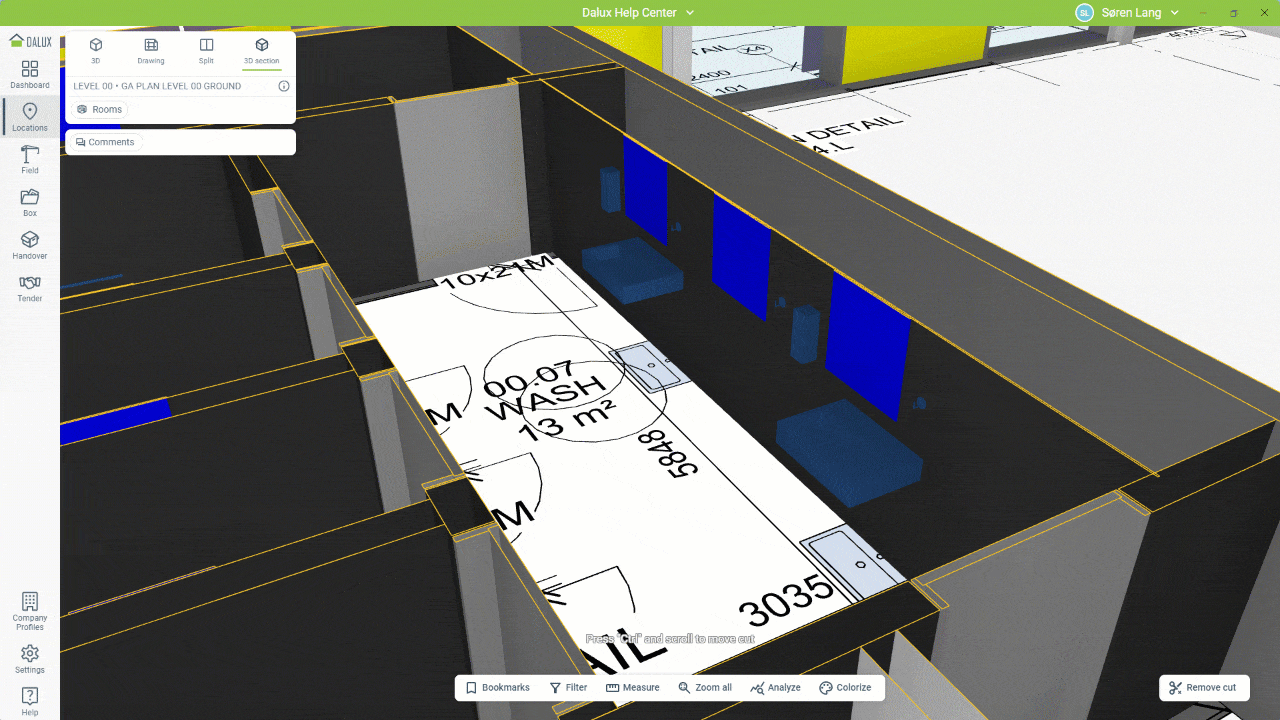

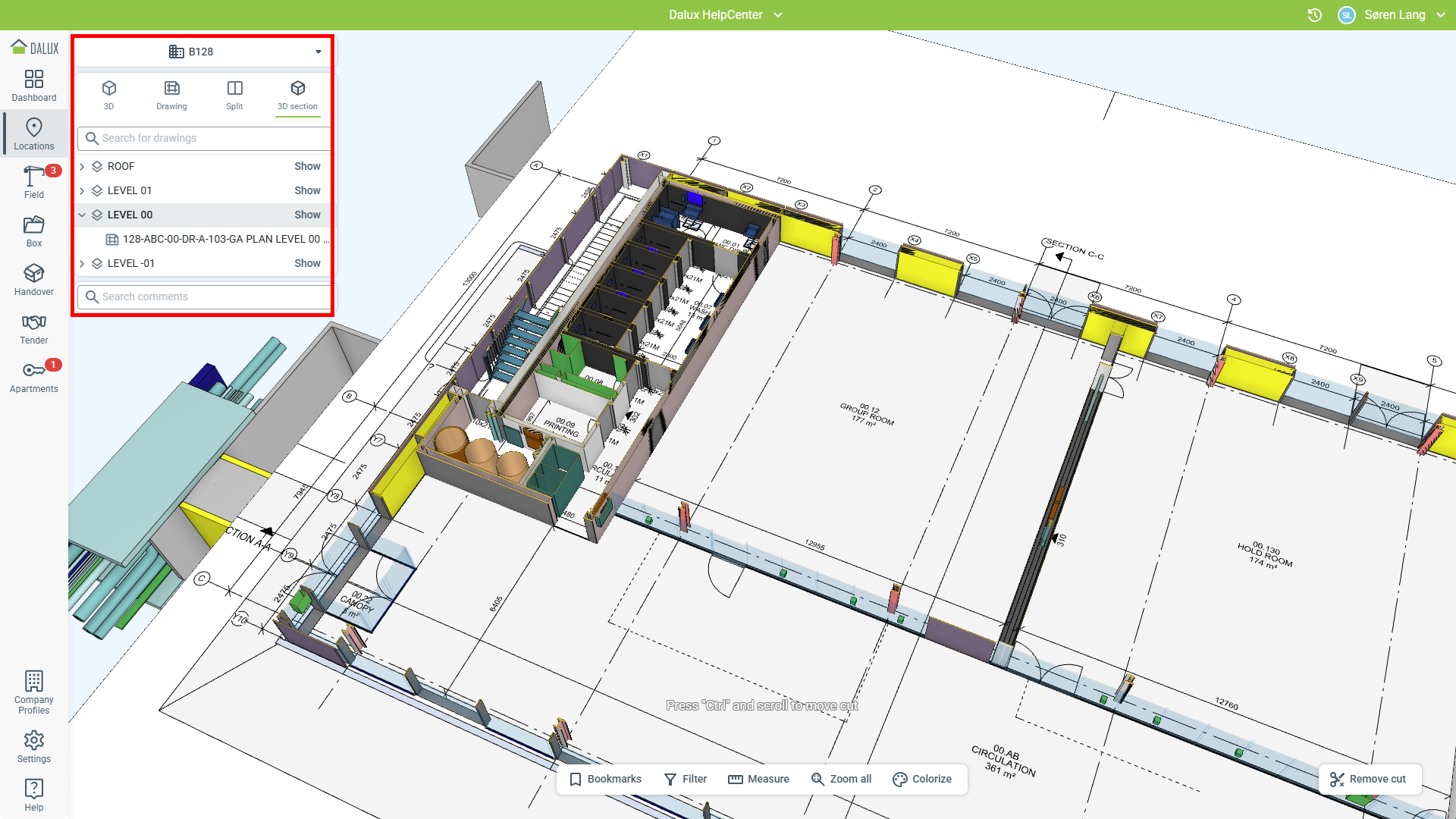

Widok przekroju 3D automatycznie stosuje przekrój i pokazuje rysunek dla połączonego widoku 2D i 3D. Działa to zarówno dla poziomów, jak i pionowo odwzorowanych rysunków.
Podobnie jak w widoku rysunku i widoku podziału, musisz wybrać, który rysunek wyświetlić.
W tym widoku dostępne są wszystkie skróty nawigacji 3D. Możesz:
- Przytrzymaj Ctrl i przewiń kółkiem myszy, aby przesunąć przekrój w górę lub w dół
- Kliknij na rysunek, aby przełączyć przezroczystość lub ukryć rysunek
- Kliknij na rysunek i naciśnij spację, aby oddalić i zobaczyć cały rysunek
Możesz usunąć przekrój w prawym dolnym rogu, klikając Usuń przekrój.
